Фундамент из ФБС блоков: преимущества и технология монтажа

Как сделать фундамент из блоков ФБС

Классификация материала

Рекомендации по хранению и перевозке

Проектирование дома

Преимущества и недостатки ФБС

Как выполнить монтажные работы

• Делаем разметку
• Траншея или котлован
• Устройство подошвы
• Как правильно производить кладку
• Дополнительные меры

Каждому дому, даже не очень большому, необходима опора, без которой он осядет, уйдет в землю под воздействием собственной массы, либо разрушится из-за перемещений грунта, который всегда находится в движении, если, конечно, здание не стоит на гигантской каменной плите. Основание сооружений, рассчитанных на круглогодичное проживание, сделанных из кирпича или тяжелых бревен, устраивается несколькими способами. Каждый из них обладает определенными преимуществами и недостатками. Ниже будет приведена пошаговая инструкция по возведению фундамента из блоков ФБС, а также дан сравнительный анализ, позволяющий его сопоставить с другими технологиями.

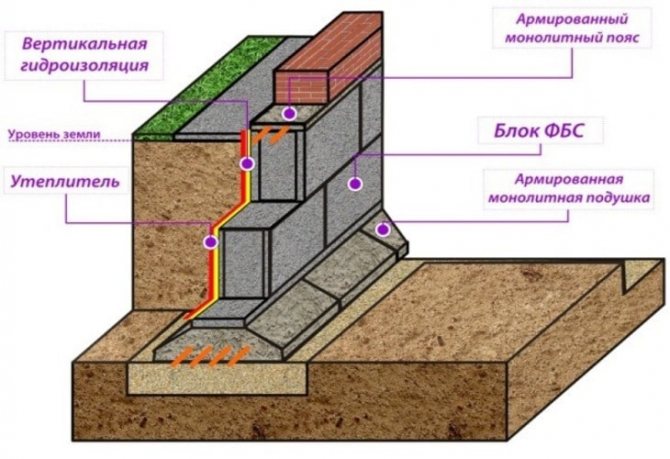

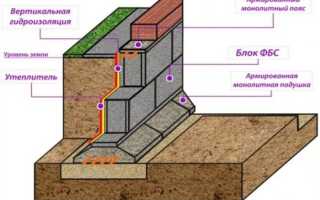

Устройство и конструктивные особенности

Конструкция железобетонных фундаментов данного типа состоит из нескольких элементов помимо самих блоков ФБС:

• Песчано-гравийная подушка. Располагается на дне траншеи, служит для равномерного распределения нагрузки и качественного дренажа;
• Железобетонная подошва. Сборные конструкции имеют поперечное сечение трапецеидальной формы и увеличенную площадь основания в сравнении с блоками ФБС. Используются для повышения несущей способности фундамента и защиты от просадок.
• Армированный пояс. Представляет собой слой бетона в верхних частях фундамента из ФБС. Непосредственно на армопоясе в дальнейшем возводятся несущие стены здания.
• Тепло- и гидроизоляция. Эти материалы укладывают вдоль боковых частей железобетонных блоков. Их основные функции – предотвратить разрушение конструкций из-за воздействия грунтовых вод, атмосферных осадков и резких перепадов температур.

Классификация типов блоков

Изделия отличаются по размерам, массе и прочности, а также по наличию или отсутствию пустот для электропроводки и других коммуникаций. В последнем случае применяется обозначение «ФБП». Как правило, в раствор на стадии производства не закладывается арматура, без чего устойчивость к нагрузкам заметно снижается. Арматура монтируется на заказ в заводских условиях, однако эти меры требуются далеко не всегда, а лишь при большой высоте и толщине несущих конструкций здания.

В качестве материала используется три вида бетона: тяжелый, силикатный и керамзитовый с соответствующей плотностью 2400, 200 и 1800 кг/м3. От данного параметра зависит устойчивость к распределенным вертикальным нагрузкам. Эти три вида отображены в маркировке тремя заглавными буквами: «Т» — тяжелый; «П» — на пористых заполнителях, то есть керамзитовый; «С» — силикатный.

Класс по прочности на сжатие указан в таблице

Размеры блоков ФБС для фундамента варьируются в широких пределах. Наряду с классом, весом и видом материала они отображены в обозначении изделий по ГОСТ.

Морозостойкость превышает 50 циклов заморозки и оттаивания. Если учесть, что внутренняя сторона конструкции может постоянно находиться в контакте с теплым воздухом, что не дает ей промерзнуть, срок службы становится значительно больше, чем у самых надежных типовых строений.

Водостойкость W2 надежно защитит от влаги, если не подведет кладочный раствор, и если расчет проекта выполнен без ошибок.

Все изделия оснащены монтажными петлями, необходимыми для того, чтобы их можно было подцепить краном. При установке они легко загибаются и никаких проблем не создают, однако возможно производство и без них.

Действующие нормативы допускают нестандартные размеры и массу.

Глубина заглубления

Глубина заложения ленты зависит от используемого типа основания. Если строится полноценный заглубленный фундамент, то уровень погружения определяется глубиной промерзания грунта в зимний период и является не расчетным, а табличным значением. Мелкозаглубленная лента из ФБС погружается на меньшую глубину, вследствие чего ее подошва оказывается расположена выше уровня промерзания. Такой вариант допускается при строительстве на непучинистых грунтах с отсутствием глины или глинистых пропластков в составе подстилающих слоев.

Большой вес блоков и масса самой постройки в данном случае способна играть положительную роль, компенсируя слабые усилия морозного пучения.

Обычной глубиной заложения мелкозаглубленного ленточного фундамента из ФБС является 0,6-0,7 м, что с учетом толщины слоя подготовки требует глубины траншеи 0,8-1 м.

ОБРАТИТЕ ВНИМАНИЕ!

Возможно создание незаглубленного типа ленты, при котором траншея нужна только для укладки слоя песчаной подушки, а лента целиком располагается на дневной поверхности. Этот вариант позволяет исключить боковые воздействия на стенки ленты, но создает возможность максимальных усилий пучения грунта.

Проектирование дома

С 1 марта 2021 года загородная недвижимость стала подразделяться на две категории:

• садовый дом;
• объект индивидуально жилищного строительства (ИЖС).

В первом случае сооружение может представлять собой что угодно: от небольшой постройки для сезонного проживания до коттеджа. Во втором оно является полноценным жильем, в котором его обладатель имеет право получить прописку как в городской квартире. Для такого вида собственности действуют те же санитарно-технические нормы и стандарты, что и для всех жилых зданий. Чтобы получить документ, позволяющий считать такой объект полноценным жильем, необходимо создать и утвердить в государственных инстанциях проект. Заниматься его разработкой включая расчет подземной части, должна организация с соответствующей лицензией.

Строительство блочного фундамента

Чтобы сделать прочное и долговечное основание из блоков необходимо заранее продумать все этапы строительства, создать план и сделать расчеты.

Этапы строительства:

Планирование

Глубина закладки фундамента может изменяться под воздействием таких факторов:

• уровень почвенных вод;
• вид грунта на строительной площадке;
• климатические условия местности;
• особенности конструкции здания;
• величина нагрузки на фундамент и направления воздействия на него.

На основе данных о грунтовых водах, особенностях и глубины промерзания почвы можно сделать расчет выталкивающей способности и силы сопротивления для нее.

Правильность выбора материала для фундамента напрямую зависит от расчётов нагрузок на фундамент после возведения конструкции.

Расчеты должны учитывать вес стройматериалов, мебели и техники в доме.

Подготовка участка

Для монтажа фундамента нужно:

1. Разметить границы и вырыть котлован с помощью спецтехники.
2. Установить растворный узел для постоянного производства раствора.
3. Выровнять дно котлована по уровню, после чего засыпать дно песком и утрамбовать. Оптимальная толщина песчаной подушки более 15 см.
4. Произвести разметку будущего блочного основания и поставить обноску.

Начало работ

Существует несколько способов построить блочное основание: на бетонной ленточной основе, на плите железобетонного монолита и на монолитной подушке из железобетона.

Устройство плиты монолита от подушки почти не различается. Отличие лишь в том, что плита является для подвала полом и распространяется на всю площадь строительства, а подушка выполняется там, где будет нужна опора будущему основанию.

Схема устройства фундамента из монолитной плиты

Монолитная плита выступает за контур стен на 100-200 мм, а подушка должна быть больше по размерам блоков основания на ту же величину. Это необходимо для расширения опорной площади.

Строительство фундамента

1. После рытья траншеи нужно сделать слой песка 150-200 мм и шире блока на 200-300 мм, утрамбовать и полить водой.
2. На подушку положить слой гидроизоляции, для чего можно применить полиэтиленовую пленку.
3. На дно котлована укладываются плиты-подушки из железобетона.
4. Дальше на них нужно класть маячные блоки — углы постройки и места где пересекаются перегородки с несущими стенами.
5. Сделать кладку первого ряда между блоками-маяками. Толщина шва по стыкам – 2см.
6. Кладка следующего ряда происходит по принципу кладки из кирпича – с перевязкой.
7. Во время укладки нужно оставить промежутки в местах пересечений основания для прокладки коммуникаций.
8. После укладки всех элементов поверх фундамента заливается армировочный пояс, предварительно сделав укладку сетки или армирующего прутка. Если планируется устройство столбчатого основания, то нужно сначала сделать разметку расположения каждого столба. При установке длинных столбов рекомендуется их укреплять установкой нескольких распорок в расширенную кверху скважину. Далее продольно устанавливается армирование, и конструкция заливается бетонным раствором. Потом строится ростверк для фундамента.

Блоки ФЛ – готовые элементы для сборных ленточных фундаментов

Фундамент из блоков своими силами можно строить, но придется класть ФБС на фундамент грузоподъемной техникой, т. к. бетонные ФБС имеют вес от нескольких сотен килограммов до нескольких тонн.

При строительстве ленточных сборных фундаментов на грунтах с недостаточной прочностью, используется технология установки блоков на сборную железобетонную фундаментную подушку. Ее монтируют из специальных ФБС, имеющих в вертикальном сечении трапецеидальную форму с равными сторонами. Большое основание трапеции располагают снизу.

Как укладывать такие блоки?

• Схема монтажа характерна тем, что они укладываются «поперек» ФБС и, таким образом, значительно увеличивается площадь опоры стандартного ФБС.
• Эти блоки имеют обозначение ФЛ. Изготавливаются они, как и ФБС на тех же заводах ЖБИ.
• Основные требования и руководство по изготовлению, сосредоточены в ГОСТ 13580-85, который имеет название «Плиты железобетонные ленточных фундаментов. ТУ».
• Изготавливают из утяжеленного бетона, плотность которого более 2 500 кг/куб. м.
• Для погрузки/перегрузки используются отверстия для петлевого монтажа, специально оставленные при изготовлении, но могут быть и обычные перегрузочные петли.
• Прочность на изгиб, продавливание и излом повышают путем армирования стальным арматурным каркасом. Его сваривают в виде сетки из сдвоенной арматуры или из двух разнесенных стальных сеток.
• Используется сталь термомеханического упрочнения с классом А-III или стержневая арматура класса А-IIIС. Возможно использование арматурной проволоки класса не хуже Вр-1.
• Толщина антикоррозионного защитного слоя бетона от сетки до подошвы блока – не менее 30 мм.

Укладка фундаментных блоков

Монтаж ФБС

1. Укладка фундаментных блоков на промороженное, покрытое льдом, снегом или водой основание запрещается. 2. Фундаментные блоки укладывают на тщательно выровненное песчаное основание или песчано-цементную подушку толщиной не менее 5 см (на глинистых грунтах основания). Отклонение отметки выравнивающего слоя песка от проектной не должно превышать -15 мм. 3. Установку блоков начинают с установки маячных блоков в углах здания и на пересечении осей. Маячные блоки устанавливают, совмещая их осевые риски с рисками разбивочных осей, по двум взаимно перпендикулярным направлениям. К установке рядовых блоков следует приступать после выверки положения маячных блоков в плане и по высоте. 4. Кладку фундаментных блоков выполняют на цементном растворе не ниже М-50. Горизонтальные и вертикальные швы между блоками заполняют раствором на всю толщину стены и высоту шва. Толщина швов не более 20мм.

5. Установку блоков стен подвала следует выполнять с соблюдением перевязки (серия 2.110-1 «Детали фундаментов жилых зданий» выпуск 1 деталь 19). Для индивидуальных жилых домов высотой до трех этажей необходимая величина перевязки блоков не менее 240мм. Для определения необходимого количества блоков ФБС нужно сделать развертку каждой стены на которой нарисовать блоки с учетом их размеров и соблюдения перевязки. Пример чертежа раскладки ФБС.

6. Для увеличения прочности конструкции в местах пересечения стен необходимо уложить арматурные сетки.

Если дверной проем в подвале примыкает к одной из стен длина арматурной сетки определяется по рисунку ниже (серия 2.110-1 «Детали фундаментов жилых зданий» выпуск 1 деталь 20). Схемы раскладки арматурных сеток Размеры арматурных сеток для изготовления

Спецификация металла на сетки

7. Рядовые блоки следует устанавливать, ориентируя низ по обрезу блоков нижнего ряда, верх — по разбивочной оси. Блоки наружных стен, устанавливаемые ниже уровня грунта, необходимо выравнивать по внутренней стороне стены, а выше — по наружной. Вертикальные и горизонтальные швы между блоками должны быть заполнены раствором и расшиты с двух сторон. 8. Монолитные участки в стеновых блоках соприкасающиеся с грунтом (ниже поверхности земли), выполнять из бетона В 7.5 или из кирпича КОРПо 1НФ/100/2,0/35/ГОСТ 530-2007 с последующей штукатуркой снаружи цементным раствором марки 50 и обмазкой горячим битумом за 2 раза. 9.
