Работа любой канализационной системы строится на законах физики. Использованная вода движется под действием силы тяжести по стоякам, попадает в накопительные резервуары, затем отводится в общую магистраль. Бесперебойность такой системы обусловлена правильным наклоном труб и требованиям к длине и углу наклона подводных патрубков.
При простоте и функциональности самотёчной канализации, имеется только один, но весьма существенный недостаток. Это трудности при перепланировке помещений и размещению сантехники. В таких системах вода может двигаться только вниз, соответственно отвести подвал частного дома под сауну или прачечную не получится: потребуется делать дополнительный септик, что не всегда целесообразно.
В этих случаях, оптимальным решением проблемы будет установка насосных канализационных установок Sololift2 Grundfos. Такие системы отводят воду принудительно, в направлении нужном владельцу жилья.
Виды насосов
Насос – это гидравлическое приспособление, предназначенное для откачки жидкости или газообразных веществ. Данные устройства классифицируются по конструкции, принципу действия и назначению. Рассмотрим, какие бывают насосы по типу использования:
- Фекальный;
- Санитарный;
- Дренажный;
- Комбинированный.
Чаще всего используется фекальный насос для откачки канализации в домашних условиях. Он предназначен для перекачки достаточно больших объемов вод, которые смешаны с твердыми отходами. Их устанавливают в сточные ямы, канализационные колодцы и прочие емкости.

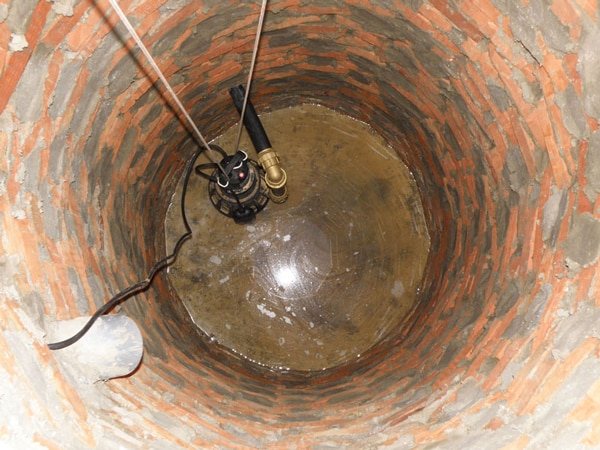

Фото — погружной
Фекальный насос (Grundfos, Wilo) может быть напорный или высокого давления и ненапорный (например, как для ливневой, дождевой канализации или на кухне). Кухонные модели получили большую популярность благодаря наличию режущего и утилизирующего механизмов.
Туалетные модели имеют ряд преимуществ:
- Простое устройство и схема подключения. Конструкция представляет собой пластиковый корпус в котором установлены двигатель, ножи и фильтр;
- Его легко можно установить своими руками;
- Доступная цена.
Санитарный насос применяется в местах общественного пользования для отвода жидкости. Они представлены моделями Sololift (Сололифт), Джилекс и другими. По типу работы относятся к обычным дренажным, но с более узкой сферой использования (для промывки биотуалетов, переносных душей на даче и прочих).
Фото — санитарный
Дренажный насос (DAB, Малыш), для канализации очень похож на фекальный, но работает только в чистой воде. В жидкости допускается наличие небольшого процента примесей или твердых частиц. Нужно отметить, что для принудительной канализации применяется специальный дренажный насос с измельчителем. Это гарантирует продолжительную и эффективную работу приспособления. Они также делятся на виды:
- Поверхностный;
- Погружной.
Наружные или поверхностные насосы необходимы для канализации, в которой есть возможность установить устройство рядом со сливной ямой. В емкость опускается шланг, который отсасывает жидкость. Глубинные монтируется непосредственно в сточную яму. Он изготавливается усиленной мощности, т. к. в его конструкции отсутствует шланг – для откачивания жидкости на дне устройства установлен специальный фильтр с компрессором и ножом. Такое оборудование более удобно в условиях частного применения, т. к. он включается и отключается автоматически. Для этого приспособление оснащается специальным датчиком уровня воды или давления. При изменении показателей до предельных границ, насос включается или выключается.
Фото — дренажный
В зависимости от виды монтажа бывает стационарный и подвижный.
У дренажных моделей много достоинств:
- Простота использования;
- Эти насосы отлично подойдут для выкачки малых объемов из канализации;
- Высокие показатели прочности и долговечности;
- Доступность;
- Возможен подбор на любые потребности;
- Производительность.
Для очистки воды и стоков промышленной канализации, многоэтажных домов и т. д. нужно подобрать канализационные насосные станции. Главным механизмом действия являются многочисленные насосы, которыми оснащена КНС. С их помощью из определенного места откачиваются сточные воды, фекалии, любые другие отходы и переносятся либо в специальный накопительный резервуар, либо в место сброса и утилизации. Станция может использоваться также как устройство для чистки воды в частном доме, если дополнительно оборудована фильтрами. Удобно применять такую конструкции в небольших районах, где есть возможность подсоединить канализационные отводы нескольких домов к КНС.
Достоинства:
- Промышленный идеально подходит для экстремальных условий работы;
- Чрезвычайно высокая производительность и эффективность;
- Способность переработки больших объемов отходов.
Недостатки:
Читайте также:
- Высокая стоимость;
- Сложность монтажа и ремонта. Зачастую эти модели устанавливаются в отдельное отверстие в земле. Любые устройства шахтного зависят от особенностей грунта, уровня подземных вод и промерзания.
Популярные модели насосов
Модельный ряд современных насосов канализационного типа, предназначенных для работы на кухне, отличается довольно большим разнообразием. В нем присутствуют как бюджетные, так и более дорогостоящие модели, оснащенные различными функциями.
К числу самых популярных из них относятся:
Grundfos Sololift2 С-3
Эти насосы могут использоваться для обслуживания нескольких бытовых приборов одновременно и работать со стоками высокой температуры (до +90 градусов). Данная модель насоса не комплектуются режущим механизмом.
Канализационный насос для мойки Грундфос
Достоинства:
- Высокая надежность, благодаря удачному строению корпуса насоса, представляющего собой полностью герметичную емкость сварного типа, и наличию вихревого рабочего колеса со свободным проходом до 20 мм.
- Простота обслуживания. За счет того, что электродвигатель, насосная часть и блок управления соединены между собой в общий узел, техобслуживание устройства и замена его износившихся деталей производится легко и быстро. То есть насос не нужно демонтировать для проверки его работоспособности и ремонта.
- Наличие функций ручной разблокировки и отдельного слива при помощи соединительной муфты и сливного шланга.
- Присутствие в комплектации насоса поплавкового выключателя с двумя уровнями пуска, защитной трубки и байонетного крепления обеспечивают возможность индивидуального обслуживания без разборки всего агрегата.
- Компактность и универсальность. Насос Grundfos Sololift С-3 с легкостью впишется в пространство, где ранее размещалась любая другая установка аналогичного типа.
- Благодаря наличию функции самоочищения и инновационной конструкции дна, имеющего сильное закругление для профилактики скопления осадка, уход за устройством не составляет сложности.
- Монтаж насоса очень прост из-за системы крепежей, защищающих его от запрокидывания. Устанавливать его можно в стене или отдельно.
Основные технические параметры насоса:
- Масса: 6,6 кг.
- Температура стоков: 75 градусов (до 90 градусов в кратковременный период).
- Максимальный напор: 6 м.
- Размеры: 255 х 493 х 158 мм.
Минимальная стоимость насосной установки данной марки начинается от 21 тысячи рублей. Насос канализационный с измельчителем для кухнибудет стоить несколько дороже, но при этом иметь большую функциональность.
SFA
Линейка канализационных насосов этой марки представлена агрегатами нескольких модификаций, с различными функциональными возможностями, в том числе:
SFA Sanivite Silence
Представляет собой канализационное устройство нового поколения, предназначенное для подключения к кухонной раковине, стиральной или посудомоечной машине с целью откачки сточных вод. Насос имеет современный дизайн и высокую производительность. Отличается надежностью и бесшумностью.
Полезная информация: В конструкции насоса SFA Sanivite Silence используются самые современные звукопоглощающие материалы, позволяющие значительно уменьшить уровень шума от его работы, а имеющиеся в его конструкции опоры мотора поглощают вибрацию, делая его практически бесшумным.
Канализационный насос для раковины SFA Sanivite Silenceспособен поднимать сточные воды на высоту до 5 м и на 50 м в горизонтальном направлении.
Насос для кухонной канализации SFA Sanivite
Технические параметры насоса:
- Производительность: 6 м3/час.
- Максимальная температура стоков: 60 градусов (до 90 градусов в кратковременном периоде).
- Вес: 6,3 кг.
- Размеры: 412 х 185 х 280 мм.
На такой канализационный насос для кухни цена составит порядка 17000 рублей.
В определенных ситуациях может потребоваться фекальный насос с измельчителем для туалета. Подробнее об этом читайте в отдельной статье.
Как выбрать и установить сифон для кухонной мойки с переливом, вы узнаете из другой статьи сайта.
Сравнение проточных и накопительных водонагревателей находится на этой странице https://okanalizacii.ru/otoplenie/vodonagrev/kakoj-vodonagrevatel-luchshe-protochnyj-ili-nakopitelnyj.html
SFA Sanispeed
Благодаря своей производительности и мощности канализационные насосы этого типа могут обеспечить потребности небольшого семейного кафе или ресторана. Кроме того, они способны перекачивать сточные воды по магистралям малого диаметра (от 32 до 50 мм).
Насос принудительной канализации для кухни SFA Sanispeed
Технические параметры:
- Подъем стоков на 7 м в высоту и на 70 м по горизонтали.
- Возможность работы со сточными водами температурой до + 75 градусов (в течение непродолжительного периода времени). Показатель рабочей температуры: 35 градусов.
Стоит этот канализационный насос для раковины на кухне от 25 тысяч рублей.
SFA Saniaccess Pump
Насос подходит для оборудования кухни и ванной комнаты в любом месте, независимо от расположения стационарной канализации.
Технические параметры:
- Максимальная температура сточных вод: до +75 градусов (кратковременно).
- Высота подачи: до 5 м (по горизонтали – до 50 м).
- Измельчающий механизм – отсутствует.
- Цена — 18500 рублей.
Санитарный насос для кухни SFA Saniaccess Pump
Рекомендации по установке кухонного насоса
Насосы для небольшой кухни можно монтировать самостоятельно.
Рекомендации по установке:
Санитарную помпу чаще монтируют на открытом месте или в специальной нише так, чтобы трубопроводы находились в вертикальном положении или под наклоном (2-4 см на 1 м). Функционирование насоса зависит от диаметра проходов
Чем они больше, тем лучше. Важно не группировать несколько насосов в одном месте. Каждый из них должен иметь свое соединение с трубопроводом. Не рекомендуется включать устройство, если отводные трубы длинные и расположены ниже, чем установлен прибор
В таком случае его работа возможна только после монтажа клапана завоздушивания труб. Так как помпа работает от электросети, для ее подключения нужна отдельная линия. Подводящие трубы должны быть сделаны из прочного полипропилена. Никакие другие материалы для этого не подойдут. Если к насосу подсоединяется несколько приборов, устанавливаемая помпа должна иметь такое же назначение Нужно обратить внимание на максимально допустимые значения температуры сточных вод.
Установка кухонного насоса.
Установка насоса осуществляется в следующем порядке:
- Подводящий трубопровод отсоединяется от раковины.
- Монтажное крепление устанавливается на прокладку из резины.
- Сток мойки подсоединяется к емкости кухонного насоса с помощью полипропиленовых подводящих труб.
- С помощью пластиковых трубопроводов обеспечивается сообщение с выходом в канализацию.
- Прибор подключается к электрической сети.
Что такое сололифт и для чего он нужен
С точки зрения конструкции, сололифты являются насосами, оборудованными специальными измельчителями. Они чаще всего устанавливаются в частных домовладениях, где существуют проблемы со стояком канализационной системы, расположенном в неудобном месте или с недостаточным уклоном.
Область применения:
- подключение стиральной и посудомоечной машины на значительном расстоянии от стояка канализации;
- установка сантехнических приборов, включая унитазы, ниже уровня канализации;
- перенос санузла в другую часть помещения.
Принудительная канализация способствует максимально удобному водоотведению и позволяет устанавливать сантехнические приборы в подвальном помещении загородного дома.
Разнообразие и компактность сололифтов позволяют их устанавливать практически в любых местах
Размеры такого оборудования не слишком большие, поэтому агрегат вполне может быть установлен за сантехническим прибором или внутри него, а благодаря округлой форме донной части корпуса отходы не задерживаются внутри устройства. Монтируемый в домашней канализационной системе принудительный сток обладает высокими показателями мощности, благодаря чему осуществляется эффективное отведение сточных вод максимально на 90–100 метров в горизонтальном положении и примерно на семь метров по вертикали.
Рекомендации по установке кухонного насоса
Для монтажа и подключения насоса на кухне приглашать специалиста не обязательно, так как оборудование без труда устанавливается своими руками. Каждый образец подобных изделий сопровождается подробной инструкцией, поясняющей нюансы присоединения трубопроводов к насосному устройству, что и составляет большую часть «трудов» по подключению. Несмотря на несложный монтаж насоса на кухню, несколько практических рекомендаций, что помогут избежать ошибок при установке оборудования своими руками, не помешают.
- Трубы, подводящие к насосному оборудованию отработанную воду от мойки и других приборов, установленных на кухне, должны иметь достаточный уклон (не менее 3-4 см на метр погонный), так как на этом участке жидкость движется самотеком.
- Если происходит установка нескольких кухонных или других канализационных насосов, их нельзя на выходе объединять в один трубопровод. Нужно, чтобы каждое устройство имело отдельный выход в стояк или другую канализационную магистраль.
- Длинные участки отводящего трубопровода (более 2,5 м), что расположены ниже уровня выходного отверстия насоса на кухню, оборудуют воздушным клапаном.
- При потребляемой мощности более 1,5 кВт, насосный прибор подключается к индивидуальному кабелю электропитания через автоматический предохранитель или УЗО. При меньшей мощности электромотора возможно подключение через отдельную розетку бытовой электросети.
- На участок между насосом и канализационным стояком допускается монтаж только надежных полимерных труб. Гофрированные трубопроводы, учитывая создаваемое помпой давление, не выдержат предложенные нагрузки.
Краткий обзор популярных моделей сололифта
Основные представители модельного ряда:
- насос WC-1;
- Sololift WC-3;
- установка CWC.
Sololift wс 1
Станция предназначена для отвода стоков от унитаза и умывальника. Насос поставляется в собранном виде и сразу же готов к установке и длительной эксплуатации.
Механизм оснащен профессиональным режущим инструментом и клапаном автоматического отвода воздуха. Мощный электродвигатель, оборудованный термозащитой, обеспечивает высокий крутящий момент и легкий запуск прибора.
Непроницаемый резервуар из полимерного материала выдерживает силу напора жидкости до 2,5 м водного столба. На крышке установлены угольный фильтр и клапан, защищающий систему от перелива. Отдельные станции могут оборудоваться звуковой аварийной сигнализацией, срабатывающей в случае «сухого хода» или разгерметизации емкости. Sololift WC-1 монтируется непосредственно за унитазом, открытым способом.
Slolift wс 3
WC-3 отличается от предыдущей модели количеством подсоединяемой сантехники. Она предназначена для одновременного отвода стоков от унитаза, умывальника и биде.
Технические характеристики:
- вес — 7,3 кг;
- производительность — 150 л/мин;
- сила напора — 8,5 м;
- температура перекачиваемой жидкости — +5…+50°С;
- потребляемая мощность — 620 Вт.
Впускные отверстия на корпусе установки рассчитаны на монтаж трубопроводов диаметром 22-40 мм. В комплект поставки входят патрубки-эксцентрики, позволяющие смещение точки подключения на 10 мм.
Станция сwс 3
Sololift CWC-3 отличается от своих предшественников размерами. Его толщина (160 мм против 175 мм) позволяет скрытую установку прибора. Станция предназначена для перекачивания жидкостей от настенных унитазов, душа, биде и умывальника. Стандартный объем емкости — 6-9 л.
Установка комплектуется сухим электроприводом и саморегулируемыми по высоте патрубками диаметром 32-40 мм. На крышке кожуха находится отверстие с заглушкой для ручной разблокировки режущего вала (корпус вскрывать не нужно).
Дно гладкое с закругленными стенками. Такая форма резервуара снижает до минимума вероятность появления застойных зон и образования осадка. Датчик давления расположен снаружи резервуара и не мешает проходу сточной воды в случае работы насоса.
Станция CWC-3.
Основные разновидности
При всем многообразии моделей такого оборудования, они делятся на несколько категорий:
- Агрегаты в погружном исполнении производятся из материалов высокой прочности и оснащаются поплавковым устройством включения/выключения. Корпус герметичен и снабжен прочными прокладками, надежно защищает внутреннее устройство от проникновения агрессивной жидкости. Основная область применения погружных устройств – для откачки содержимого выгребных ям, но настолько же успешно их можно использовать для откачки коллекторных колодцев ливневой канализации. И уж совсем ничто не помещает применять их для пролива огородов. Таким образом, приобретя погружной агрегат, можно решать множество проблем.
Установка такого насоса производится путем закрепления на дне емкости всасывающей трубы, к которой крепится сам агрегат. Поплавковый выключатель обеспечивает своевременное отключение агрегата, не допуская его работы на открытом воздухе. Перекачиваемая субстанция играет роль средства охлаждения. Погружной насос для канализации в частном доме является одним из наиболее надежных агрегатов в своем классе.
- Полупогружные фекальные модели характерны уменьшенным размером выходной трубы. Максимальный размер твердых частиц составляет 15 миллиметров. Но такие устройства оснащены разрушителем твердых включений, поэтому с успехом применяются для перекачки стоков канализации в частном доме. Установка полупогружных агре6гатов чаще всего производится на плавающей платформе, при этом их положение всегда соответствует уровню откачиваемой жидкости.
При установке такого агрегата нижняя часть располагается в жидкости, верхняя – выше ее уровня.
- Поверхностные насосы обычно устанавливаются вне емкости, поэтому нуждаются в использовании защитного кожуха. Такие агрегаты не отличаются высокой производительностью, а максимально допустимый размер твердых включений составляет не более 5 миллиметров. Тем не менее, длительный срок службы и очень доступная цена такого агрегата делают его весьма популярным у жителей загородных домов.
- Насосные канализационные станции бытового назначения предназначены для решения целого ряда специфических задач, связанных с организацией удаления сточных вод. При этом решаются следующие моменты:
- С применением такого оборудования возникает возможность транспортировки сточных вод на расстояние до 100 метров, не беспокоясь о соблюдении правил уклона для самотечных систем. Решается также проблема возможных сезонных подвижек грунтов, деформирующих протяженный трубопровод.
- Использование в канализационной насосной станции измельчителя, позволяет получить откачиваемую субстанцию однородной массы, в результате чего возникает возможность использовать трубы диаметром 40-50 миллиметров.
- Такие установки позволяют ввести в конструкцию угольный фильтр, избавляющий помещение от запаха сточных вод.
Критериями для выбора установки станции являются следующие обстоятельства:
- Глубина расположения основной канализационной системы и наличия перепада по высоте между ними и подключаемым сантехническим оборудованием.
- Тип сточных вод – температура и характеристика загрязнений.
- Расчетный объем канализируемых стоков, предполагаемых к перекачке насосной станцией при использовании в штатном режиме.
- Необходимость устройства для работы в автоматическом режиме и выбор способа управления установкой.
Перекачивающие установки бытового назначения выпускаются в компактном исполнении и могут быть установлены непосредственно под мойкой, ванной или за унитазом, не занимая много места.
Разновидности компактных канализационных насосных установок
В настоящее время, продукция Сололифт Грундфос представлена 5 моделями. Для установки в санузлах подходят насосные станции с такой маркировкой:
Насосная установка Sololift2 WC-1 для перекачивания сточных вод от умывальника и унитаза
Насосная установка мощностью 620 Вт, резервуаром жидкости на 9 литров. Модель штатно оснащается измельчителем, обладает пропускной способностью 149 л/мин. Помимо основного сантехнического устройства (напольный унитаз) может подключаться к раковине или писсуару на выбор пользователя.
| Масса нетто | 7,3 кг |
| Ёмкость резервуара | 9,0 л |
| Гибкий напорный патрубок | ∅22/25/28/32/36/40 |
| Подсоединение к унитазу | Унитаз с горизонтальным выпускным патрубком согласно EN 33 или EN 37. Смыв унитаза должен быть не меньше 4 литров. |
| Размеры возможного входа | 1 x ∅ 32/36/40 |
| Уровни пуска и останова | Пуск: 72 мм над уровнем пола
Останов: 52 мм над уровнем пола |
| Значение pH перекачиваемой жидкости | от 4 до 10 |
| Максимальная температура жидкости | 50 °C |
| Температура окружающей среды | от +5 °C до +35 °C |
| Режим работы | S3-50 % — 1 мин.
(30 сек. вкл.; 30 сек. выкл.) |
| Напряжение питания | 1 x 220-240В — 10 %/+ 6 %, 50 Гц |
| Потребляемая мощность | Макс. 620 Вт |
| Номинальный ток | 3,0 A |
| Коэффициент мощности | 0,87/0,92 |
| Частота вращения | 2800 мин-1 |
| Класс защиты | IP44 |
| Класс изоляции | F |
Автоматическая канализационная насосная установка Sololift2 WC-3 для частных домов
Точный аналог предыдущей модели, но здесь помимо напольного унитаза, можно подключать на выбор три дополнительных элемента: раковина, биде, душевая кабина, писсуар.
| Масса нетто | 7,3 кг |
| Ёмкость резервуара | 9,0 л |
| Гибкий напорный патрубок | ∅22/25/28/32/36/40 |
| Подсоединение к унитазу | Унитаз с горизонтальным выпускным патрубком согласно EN 33 или EN 37. Смыв унитаза должен быть не меньше 4 литров. |
| Размеры возможного входа | 1 x ∅ 32/36/40, верхнее подсоединение
2 x ∅ 36/40/50, сбоку |
| Уровни пуска и останова | Пуск: 72 мм над уровнем пола
Останов: 52 мм над уровнем пола |
| Значение pH перекачиваемой жидкости | от 4 до 10 |
| Максимальная температура жидкости | 50 °C |
| Температура окружающей среды | от +5 °C до +35 °C |
| Режим работы | S3-50 % — 1 мин. (30 сек. вкл.; 30 сек. выкл.) |
| Напряжение питания | 1 x 220-240В — 10 %/+ 6 %, 50 Гц |
| Потребляемая мощность | Макс. 620 Вт |
| Номинальный ток | 3,0 A |
| Коэффициент мощности | 0,87/0,92 |
| Частота вращения | 2800 мин-1 |
| Класс защиты | IP44 |
| Класс изоляции | F |
Канализационная насосная установка со встроенным профессиональным режущим механизмом Sololift2 CWC-3
Насосная станция, мощностью 620 Вт и пропускной способностью 137 л/мин. Модель предназначена для подключения к настенному унитазу, даёт возможность подсоединения 3-х дополнительных элементов: умывальника, душевой кабинки, а также биде или писсуара.
| Масса нетто | 7,1 кг |
| Ёмкость резервуара | 9,0 л |
| Гибкий напорный патрубок | ∅22/25/28/32/36/40 |
| Подсоединение к унитазу | Унитаз с горизонтальным выпускным патрубком согласно EN 33 или EN 37. Смыв унитаза должен быть не меньше 4 литров. |
| Размеры возможного входа | 1 x ∅ 32/36/40, верхнее подсоединение
2 x ∅ 36/40/50, сбоку |
| Уровни пуска и останова | Пуск: 72 мм над уровнем пола
Останов: 52 мм над уровнем пола |
| Значение pH перекачиваемой жидкости | от 4 до 10 |
| Максимальная температура жидкости | 50 °C |
| Температура окружающей среды | от +5 °C до +35 °C |
| Режим работы | S3-50 % — 1 мин.
(30 сек. вкл.; 30 сек. выкл.) |
| Напряжение питания | 1 x 220-240В — 10 %/+ 6 %, 50 Гц |
| Потребляемая мощность | Макс. 620 Вт |
| Номинальный ток | 3,0 A |
| Коэффициент мощности | 0,87/0,92 |
| Частота вращения | 2800 мин-1 |
| Класс защиты | IP44 |
| Класс изоляции | F |
Для отведения серых стоков подойдут такие модели:
Компактная и готовая к монтажу канализационная насосная установка Sololift2 C-3.
Установка мощностью 640 Вт, пропускной способностью 204 л/мин. Здесь отсутствует измельчитель, зато могут подсоединяться такие устройства: раковина, ванна, душевая кабина, биде, посудомоечная и стиральная машина.
Нужно отметить, что в отличие от других моделей, эта станция подходит для отвода воды, чья температура варьируется в пределах 75-90 градусов.
| Масса нетто | 6,6 кг |
| Ёмкость резервуара | 5,7 л |
| Гибкий напорный патрубок | ∅22/25/28/32/36/40 |
| Размеры возможного входа | 1 x ∅ 32/36/40, верхнее подсоединение
2 x ∅ 36/40/50, сбоку |
| Уровни пуска и останова | Уровень пуска 1: 65 мм над уровнем пола
Уровень пуска 2: 115 мм над уровнем пола Уровень останова: 35 мм над уровнем пола |
| Значение pH перекачиваемой жидкости | от 4 до 10 |
| Максимальная температура жидкости | 75 °C постоянно
90 °C в течение 30 минут |
| Температура окружающей среды | от +5 °C до +35 °C |
| Режим работы | S3-50 % — 1 мин.
(30 сек. вкл.; 30 сек. выкл.) |
| Напряжение питания | 1 x 220-240В — 10 %/+ 6 %, 50 Гц |
| Потребляемая мощность | Макс. 640 Вт |
| Номинальный ток | 3,1 A |
| Коэффициент мощности | 0,66/0,90 |
| Частота вращения | 2800 мин-1 |
| Класс защиты | IP44 |
| Класс изоляции | F |
Автоматическая канализационная насосная установка Sololift2 D-2
Самая лёгкая модель серии, предназначенная для умывальников, душевых кабин и биде. Здесь выходная мощность составляет 280 Вт, пропускная способность – 119 л/мин.
Нужно отметить, что насосные установки для унитазов имеют размер накопительного резервуара 9 литров. Вес оборудования: 7.3-7.1 кг. Оборудование для серых стоков обладает более скромными параметрами: резервуар – 5.7/2 л, масса – 6.6/4.3 кг. Данные приведены в порядке перечисления.
| Масса нетто | 4,3 кг |
| Ёмкость резервуара | 2,0 л |
| Гибкий напорный патрубок | ∅22/32 |
| Размеры возможного входа | 2 x ∅32/36/40 сбоку |
| Уровни пуска и останова | Уровень пуска: 58 мм над уровнем пола
Уровень останова: 35 мм над уровнем пола |
| Значение pH перекачиваемой жидкости | от 4 до 10 |
| Максимальная температура жидкости | 50 °C |
| Температура окружающей среды | от +5 °C до +35 °C |
| Режим работы | S3-50 % — 1 мин.
(30 сек. вкл.; 30 сек. выкл.) |
| Напряжение питания | 1 x 220-240В — 10 %/+ 6 %, 50 Гц |
| Потребляемая мощность | Макс. 280 Вт |
| Номинальный ток | 1,3 A |
| Коэффициент мощности | 0,90/0,95 |
| Частота вращения | 2800 мин-1 |
| Класс защиты | IP44 |
| Класс изоляции | F |
Эксплуатация, обслуживание
Принцип работы принудительной канализации не требует каких-либо особых мероприятий
Рабочий процесс происходит в автоматическом режиме, от пользователя требуется лишь вовремя обратить внимание на изменения в его поведении
Система канализации с насосом нуждается периодическом обслуживании. Оно заключается в удалении наслоений на внутренних стенках емкости, прочистке измельчителя. Необходимо освободить поверхности от известковых и жировых отложений. Кроме этого, резервуар в корпусе следует очистить от донных слоев ила.
Для очистки прибор отключают от сети и снимают крышку. Затем внутрь заливают детергент. Это средство, разлагающее органический налет на всех поверхностях и деталях насоса. По инструкции, после заливки необходимо выждать определенное время. Когда растворение осадка будет завершено, крышку закрывают и насос снов подключают к сети электропитания. После этого внутреннюю полость промывают. Для этого надо несколько раз смыть унитаз, открыть на максимум кран холодной воды. Средство-очиститель будет удалено, и насос можно снова использовать по назначению.
Подключение к системе
Подсоединение откачивающего механизма к сливной системе можно произвести собственными руками, однако подключение к электричеству потребует определенных навыков.
В принудительном сливе большое значение имеет горизонтальное и вертикальное расположение труб, их длина и соотношение. В инструкции по применению для каждой модели имеется подробное описание такого соотношения.
Так, к примеру, при высоте трубопровода 4 м горизонталь не может превышать 10 м, а при высоте 1 м длина может достигать 50 м
Важно соблюсти это условие, так как от него зависит качество сброса сточных вод
Следующие поэтапные действия монтажа:
- В приемник насосной установки вставляют сливной патрубок от сифона или унитаза.
- Обратную сторону устройства приближают к стояку.
- Подключают систему к сети энергоснабжения, предварительно установив защитное реле (УЗО).
Монтажные действия для сололифтов различных типов и производителей мало чем отличаются друг от друга. Нужно внимательно ознакомиться с инструкцией и следовать ее рекомендациям.
Классификация
В зависимости от выполняемой задачи можно выделить несколько видов устройств:
- Санитарные. К этой группе относятся приборы малой мощности, рассчитанные на стоки с небольшим количеством твердых фракций. Имеют несколько патрубков для подключения различной бытовой техники. Устанавливаются под мойкой.
- Стационарные. Для этой группы характерна высокая производительность, способность отводить жидкие отходы на большое расстояние и возможность установки в любом удобном месте, чаще всего около стояка в самой нижней точке. Они могут перебатывать слив с нескольких санитарных помещений, поэтому их используют в загородных домах.
- Станции принудительной канализации. Самое мощное оборудование, способное выкачивать жидкости с расстояния до 100 м и поднимать их на высоту до 10 м. Обязательно оснащены измельчителем твердых частиц. Предназначены для забора сливов из нескольких удаленных точек: например, из загородного дома и отдельно стоящей бани.
Профессионалы разделяют эти виды на подвиды, но нас интересует только первый, так как устройства из второй и третьей групп избыточны для кухонной установки. Первый вид можно разделить по признакам:
- для холодной воды;
- для горячей воды;
- без измельчителя твердых фракций;
- с измельчителем;
- по количеству разъемов для подключения.
Как сделать правильный выбор
Перед приобретением кухонного насоса для мойки определите требования к нему:
- Производительность. Если ее окажется недостаточно, устройство будет бесполезным. Параметры производительности зависят от количества подключаемых источников отходов.
- Диаметр выхода. Выбирайте оборудование с диаметром трубы не менее 8 см, так как это снизит вероятность засора.
- Температура стоков. Если возможно попадание горячих сливов в накопитель, приобретайте оборудование, рассчитанное на работу с высокими температурами.
- Присоединение коммуникаций. Вертикальное или горизонтальное, в зависимости от места установки.
- Уровень шума при работе. Тихий насос не нарушит ваш комфорт.
Выбор конкретной модели
Конкретную модель можно выбрать по следующим критериям:
Материалу, из которого он изготовлен. Применение в самых неблагоприятных условиях определяет то, что корпус и остальные элементы конструкции должны выдерживать существенно воздействие. Как правило, распространенной проблемой является коррозия. Самыми устойчивы материалы к воздействию агрессивной среды канализационных систем можно назвать нержавеющую сталь, чугун и пластик. Мощность. Как и обычные насосы, рассматриваемый следует выбирать по показателю мощности. Важным моментом является то, что высокая мощность не всегда говорит о высокой производительности Современные технологии позволяют снизить электропотребление установленного мотора при сохранении высоких показателей производительности. Если выбирается модель, которая имеет устройство измельчения фекалий, то следует уделить внимание строению крыльчатки. Некоторые фекальные насосы имеют функцию самоочищения зоны резания, что позволяет снизить вероятность засорения устройство и повышения его износа Механизм самоочищения представлен крыльчаткой необычной формы. Управление
Еще одной важной особенностью всех моделей можно назвать тип и расположение блока управления. Как правило, у погружных блок управления выводится наружу в виде пульта, а вот у других вариантов исполнения он может быть расположен на корпусе или также выведен наружу. Наличие систем защиты от перегрева или короткого замыкания
По различным причинам насос может работать по недопустимой нагрузкой, что станет причиной его перегрева. Поэтому дорогие модели комплектуются различными защитными устройствами.
Кроме этого отметим, что главное не только правильно выбрать фекальный насос, но и провести его установку.
Параметры, влияющие на выбор насоса для ванной
Современные производители предлагают пользователям несколько различных модификаций насосов для санузлов, которые отличаются техническими характеристиками и предназначены для выполнения определенных задач. К ключевым параметрам, которые влияют на выбор устройства, можно отнести:
- мощность агрегата;
- количество присоединяемых сантехнических устройств;
- максимальная температура сточных вод;
- сила напора воды;
- производительность;
- вид перерабатываемых отходов: биологические отходы, волосы, фекальные массы, отходы после стирки белья.
Все перечисленные факторы должны в обязательном порядке быть учтены при выборе насоса. Проигнорировав хоть один из них, можно получить плохо работающую систему и проблемы со сливом воды.
Подбирать насос нужно строго в индивидуальном порядке, исходя из финансовых возможностей, личных нужд и планировки помещения. Несмотря на схожие технические характеристики, каждый насос обладает своими возможностями. Поэтому перед тем как установить его в ванной комнате, нужно определить, что и в каком количестве к нему будет инсталлировано. То есть, будет ли данный насос подключен к унитазу, а значит, нужно ли дробить фекальные отходы, какую температуру воды он сможет выдержать, и какой объем сточных вод он сможет перекачивать.
Правила установки и подключения
Установка и подключение насосов для унитазов и принудительной откачки стоков разных производителей происходит по очень схожим правилам. Но перед монтажом стоит прочесть инструкцию к конкретному изделию — могут быть особенности.
Канализационный насос может стоять на кухне — для отвода стоков от раковины и/или посудомоечной машины
Подключение
Место установки надо выбирать с таким условием, чтобы к насосу можно было добраться. Особого обслуживания он не требует, но периодически возникает необходимость в очистке. Если к насосу подключены посудомойка и стиральная машина, лучше регулярно проверять не забита ли канализационная установка жиром, грязью, отложениями солей. При необходимости возможна очистка мягкими средствами. Агрессивные химические составы лучше не применять, так как они могут повредить пластиковые и резиновые части установки.
Если канализационный вход находится выше чем надо
Итак, вот общие правила:
- Индивидуальная канализационная установка должна быть заземлена. Потому розетка должна быть трехпроводной с работающим заземлением. (Про устройство контура заземления в частном доме читаем тут).
- Для безопасности на линии электропитания должен стоять защитный автомат и УЗО.
- Выпускной трубопровод выполняют из жестких сантехнических труб. Есть два рекомендуемых варианта — пластиковые канализационные и медные трубы. Фитинги рекомендованы жесткие, неразъемные.
- Трубопроводы должны быть неподвижно зафиксированы (к стенам, полу и т.д.).
Вообще, установка и подключение канализационного насоса для кухни или туалета — не очень сложно мероприятие. Но при условии, что вы уже имеете какое-то представление о работе с сантехникой. В этом случае можно сделать все самостоятельно.
Устройство и принцип работы
Сололифт способствует эффективному решению проблемы вывода бытовых стоков без проведения дорогостоящего капитального ремонта в эксплуатируемом здании. Малогабаритные установки не портят внешний вид помещений. Они могут быть встроены в любые напольные и стеновые конструкции.
Структура механизма состоит из следующего набора деталей:
- малогабаритного корпуса, изготовленного из высокопрочной пластмассы;
- электродвигателя, на валу которого установлены режущие лопасти;
- обратного клапана;
- датчика уровня жидкости.
В полной комплектации установка имеет 3 ввода. Один — для унитаза. Два других — для душевой кабины и для раковины на кухне. Отвод жидкости происходит через отдельный патрубок, расположенный в крышке прибора.
Устройство сололифта.
Когда загрязненные стоки поступают в камеру сололифта и достигают рекомендуемой отметки, срабатывает датчик уровня, который запускает электродвигатель с режущим приспособлением. Обработанные таким образом стоки через обратный клапан по канализационной трубе начинают поступать в коллектор.
При опорожнении емкости датчик автоматически отключает питание насоса. Клапан перекрывает проход выпускного трубопровода, предотвращая обратный отток жидкости в бачок устройства.
