Желая сделать свой санузел более аккуратным и удобным, многие при проведении ремонта решают скрыть водопроводные и канализационные трубы. Оптимальный способ осуществить это без переноса коммуникаций и с минимумом пыли – соорудить короб для труб в ванной. Собрать сантехнический короб можно своими руками, для этого доступно несколько вариантов.
Гипсокартонный короб
Наиболее распространенный вариант спрятать трубы – собрать короб из влагостойкого гипсокартона. Это связано с тем, что на гипсокартон затем можно наклеить керамическую плитку, которой чаще всего отделываются ванные комнаты. Рассмотрим основные этапы сооружения короба из ГКЛ.
Этап 1: разметка
Прежде чем приступить к сборке каркаса, в месте установки короба производится разметка. Первоначальная отметка ставится на расстоянии 30–50 мм от самого выступающего элемента коммуникаций.
Стойка каркаса располагается на расстоянии не менее 3 см от труб и других коммуникационных узлов.
Далее при помощи уровня по поверхности стены проводится вертикальная черта, обозначающая линию крепления каркаса. Аналогичная отметка ставится и на другой стене, а также на участках, где закрываются горизонтально расположенные трубы.
Обратите внимание! Размер короба под облицовку плиткой желательно подбирать таким образом, чтобы для обшивки всех выступающих частей шли целые плитки. Кроме экономии кафеля это позволяет создать аккуратную и целостную облицовку.
Этап 2: сооружение каркаса
Сборка каркаса начинается с монтажа направляющего профиля, который дюбелями крепится к стенам по линиям разметки. Шаг между точками крепления составляет 20–30 см. Также направляющий профиль крепится к потолку и полу для образования угла каркаса и установки передней стойки. Чтобы углы каркаса снизу и сверху располагались в одной плоскости, сначала направляющий профиль под прямым углом крепится на потолок. Затем к нему подвязывается отвес и на полу отмечается точка, где должен располагаться нижний угол каркаса.
К направляющим профилям, расположенным на полу и потолке саморезами прикручивается стоечный профиль, который для дополнительной жесткости крепления фиксируется 3–4 горизонтальными перемычками.
Обратите внимание! Усиливающие перемычки монтируются с учетом будущего расположения ревизионных люков, обеспечивающих доступ к вентилям и счетчикам.
После сборки вертикальной части каркаса, при наличии горизонтальных труб для них собирают каркас по аналогичной схеме:
- К стене и полу крепится направляющий профиль, который задает габариты будущего короба.
- К направляющим при помощи перемычек, вырезанных из стоечного профиля, крепится передний элемент каркаса.
Все перемычки также устанавливаются с учетом расположения канализационного вывода для подключения унитаза, ревизионных люков и запорной арматуры.
Этап 3: обшивка каркаса
Готовый каркас обшивается влагостойким гипсокартоном, разрезанным на куски необходимого размера. ГКЛВ режется острым ножом: сначала по линии разрезается картон с одной стороны (с небольшим заглублением в гипсовую сердцевину), затем лист переламывается по линии реза и разрезается картон со второй стороны. Крепление обшивки к каркасу осуществляется при помощи черных саморезов с шагом 15–20 см. Место, где будет устанавливаться ревизионный люк, гипсокартоном не зашивается или затем вырезается отверстие.
Обратите внимание! Желательно, чтобы на этом этапе смотровой люк уже был подобран по типу и размеру и был приобретен, чтобы сразу можно было примерить его на плотность прилегания.
Типы используемых лючков для гипсокартонного короба:
- Пластиковые лючки. Бывают распашными, откидными, сдвижными.
Пластиковый откидной лючок.
- Люки-невидимки нажимного типа устанавливаются до выполнения облицовки и крепятся саморезами к металлическому каркасу короба.
Скрытый нажимной люк.
- Люк под плитку на магнитах – популярная конструкция, которая при самостоятельном изготовлении обходится дешевле самовыдвигающихся моделей.
Плитка на магнитах – одна из разновидностей скрытого люка
Этап 4: финишная отделка
Перед финишной отделкой короб необходимо подготовить, делается это в такой последовательности:
- Все швы между гипсокартоном расшиваются ножом, затем вместе с углами и другими краями зачищаются наждачкой.
- Швы заполняются шпаклевкой, сверху наклеивается серпянка.
- Углы также обрабатываются шпаклевочной смесью и проклеиваются серпянкой.
- После высыхания шпаклевки короб обрабатывается грунтовкой в два прохода с перерывом на высыхание каждого слоя.
Гипсокартонный короб чаще всего облицовывают керамической плиткой: на тыльную сторону кафеля наносится сплошной слой плиточного клея, который разглаживается зубчатым шпателем. Плитка прикладывается к гипсокартону и прижимается, затем приклеивается следующая. Завершив укладку, швы затираются по обычной технологии, а углы закрываются декоративными элементами подходящего под отделку цвета.
Подробно про укладку плитки на гипсокартон написано тут.
Что такое гипсокартон
Гипсокартон (ГКЛ) — это строительный материал в форме плоских гипсовых листов, покрытых с обеих сторон слоями картона. Он появился давно, но раньше назывался сухой штукатуркой. На время о нем забыли, но, с появлением моды на евроремонт и художественное оформление помещений, материал вновь появился в продаже уже под новым названием.
Гипсокартон используется для различных целей:
- Выравнивание поверхностей, образование плоскостей.
- Изготовление объемных конструкций декоративного или эксплуатационного назначения.
- Создание перегородок, разделяющих помещение на части или отделяющих определенные участки.
Размеры листов ГКЛ:
- Длина — 2,5-4,8 м.
- Ширина — 0,6-1,3 м.
- Толщина — 6,5-24 мм.
Тонкие листы используются для изготовления искривленных поверхностей. Для обшивки стен или создания объемных конструкций используются листы толщиной от 12,5 мм.
Листы гипсокартона
Читайте также:
Свойства гипсокартона оптимальны для применения в жилых помещениях. Он относится к паропроницаемым материалам, поверхности из ГКЛ способны отдавать лишнюю влагу и не накапливать ее внутри массива. Экологическая чистота подтверждается множеством сертификатов и свидетельств. Кислотность ГКЛ имеет значение, аналогичное состоянию человеческой кожи. Благодаря этому микроклимат помещений с гипсокартонными конструкциями становится более комфортным и здоровым. Кроме того, ГКЛ обладает тепло- и звукоизолирующими способностями, что часто используется при изготовлении перегородок и легких стен.
Работа с ГКЛ проста и не требует специальной подготовки. Достаточно базовых навыков владения некоторыми инструментами и общих познаний в ремонтных работах. Материал легко режется и обрабатывается, обладает идеально ровной плоской поверхностью, что позволяет получить конструкции с заданными размерами и минимальной погрешностью. В продаже есть необходимые комплектующие для монтажа, сборки каркасов, отделки и обработки гипсокартона, что позволяет быстро и качественно решать задачи ремонта или отделки.
Виды гипсокартона
Существует несколько разновидностей ГКЛ, предназначенных для использования в различных условиях:
Таблица 1. Виды гипсокартона.
| Наименование | Расшифровка | Особенности |
| ГКЛ | Гипсокартонный лист | Самый распространенный вид материала, используемый для выполнения обычных ремонтно-строительных работ в жилых или общественных помещениях. Серые листы с синей маркировкой. Допускается использование в помещениях с влажностью до 70 %. |
| ГКЛВ | Гипсокартонный лист влагостойкий | Зеленые листы с маркировкой и надписями синего цвета. Используются для работ во влажных помещениях, таких как бассейны, сауны, кухонные или санитарные отделения. |
| ГКЛО | Огнестойкий тип гипсокартона | Применяется при отделке каминов, распределительных электротехнических щитов, вентиляционных каналов. Розовые листы, маркированные красными надписями. |
| ГВЛ | Гипсоволокнистый лист | Материал, обладающий повышенной прочностью и несущей способностью за счет целлюлозных волокон, добавленных в сердечник материала при изготовлении. Гвоздь, вбитый в плоскость их ГВЛ, держит нагрузку до 30 кг. Часто используется в качестве настила на пол. При всей своей прочности, листы ГВЛ обладают гибкостью, позволяющей делать плавные переходы плоскостей. |
| ГКЛВО | Гипсокартонный лист влагостойкий огнеупорный | Этот материал объединяет свойства огнеупорного и влагостойкого гипсокартона. Используется в помещениях, где возможны нагрузки обоих типов. Зеленые листы с маркировкой красного цвета. |
| ГКЛФ | Гипсокартонный лист фасадный | Желтые листы, устойчивые к атмосферным воздействиям. Применяются для отделки фасадов или иных наружных работ. |
Образцы разных видов гипсокартона
Как правило, для внутренних работ применяют самый дешевый вид материала — ГКЛ, хотя окончательный выбор — прерогатива владельца помещения. Подбор оптимального типа обусловлен анализом условий эксплуатации, характером предполагаемых нагрузок и воздействий. Обычно руководствуются соображениями прочности, эффективности и надежности. Для потолочных конструкций важно выбирать более легкие и тонкие виды материала, напольные короба могут быть более тяжелыми и прочными.
Внимание! Санузлы и ванные комнаты принято относить к влажным помещениям, поэтому короба для труб рекомендуется делать из влагоустойчивых видов материала.
Цены на гипсокартон и листовые материалы
Гипсокартон и листовые материалы
Советы профессионалов
Сантехники и строители дают такие рекомендации по маскировке труб:
- При скрытии стояков разметку начинают от пола.
- Обязательными являются установка дверцы или формирование смотрового отверстия.
- Любой материал, используемый для обшивки, пропитывают противогрибковым раствором. Это предотвратит появление плесени.
- Деревянные конструкции не рекомендуется устанавливать в ванной комнате. Для туалета такой каркас подходит.
- Шкаф для труб нельзя собирать из ДСП, впитывающих влагу. Материал разбухает и начинает крошиться.
- Вертикальные детали устанавливают на расстоянии не более 30 см. Это придает конструкции жесткость.
- Близко расположенные трубы отдельно не зашивают. Рекомендуется сооружать единую конструкцию.
Стенки не должны соприкасаться с коммуникациями. Минимальное расстояние — 3 см.
Достоинства и недостатки защитного короба
Наличие короба, закрывающего трубопроводы, имеет свои плюсы и минусы. К достоинствам следует отнести:
- Возможность скрыть непривлекательные трубопроводы из вида.
- Отделка помещения выполняется в едином стиле, никаких лишних элементов на виду нет.
- Коммуникации защищены от случайного повреждения, механического воздействия и прочих нежелательных контактов.
- Герметичность короба позволяет защитить помещение от попадания канализационных газов.
- Поверхность стен и короба легко и качественно очищается от загрязнений, обрабатывается моющими и дезинфицирующими средствами.
К недостаткам следует отнести:
- Доступ к трубопроводам затрудняется.
- Ремонтные работы становятся невозможными без демонтажа короба.
- Возникновение протечек, трещин, иных недостатков водопровода или канализации становятся видны только на поздней стадии, когда помещению или соседям снизу нанесен немалый ущерб.
Обратите внимание! Для снижения отрицательных последствий рекомендуется создавать разборные конструкции, которые можно снять без вреда для облицовочных материалов. Как вариант, рекомендуется устанавливать ревизионные люки, позволяющие получить доступ к трубопроводам для выполнения необходимых действий.
Ревизионный люк в коробе
Подготовительный этап
Чаще всего неполадки с трубопроводом случаются в местах соединений. Поэтому чем их меньше, тем лучше. Если установка короба производится после прокладки новых труб, необходимо позаботиться о том, чтобы магистраль имела как можно меньше соединений. Если замена трубопровода в ваши планы не входит, перед тем как спрятать трубы в ванной, необходимо провести их тщательный осмотр. Обследовать все магистрали на наличие дефектов и если они имеются устранить.
Считается, что без боязни протечек можно закрывать запаянные и сварные соединения. А вот к фитингам, имеющим резьбовые соединения, должен быть свободный доступ. Необходимо периодически проводить их осмотр. Поэтому резьбовые соединения нельзя замуровывать. Также необходимо обеспечить свободный доступ к вентилям, канализационным ревизиям, счетчикам, фильтрам.
Комплектующие для гипсокартона
Гипсокартон не обладает высокой несущей способностью, являясь, по сути, облицовкой. Для него необходима опорная конструкция (для объемных фигур) или обрешетка (для плоскостей). Встречаются бескаркасные конструкции из ГКЛ, но они имеют только декоративное назначение и устанавливаются, как правило, в верхних ярусах помещений.
Каркас для гипсокартонного короба можно изготовить из деревянных брусков, или использовать штатные металлические направляющие. Существует три основных вида:
- Потолочный направляющий (основной) профиль (ПН, UD). Из него образуют основание или раму для стоек каркаса.
- Потолочный поперечный (ПП, CD). Служит для изготовления поперечин.
- Несущий профиль (ПН, UW). Другое его наименование — стоечный профиль. Служит основным опорным элементом каркаса, к которому крепятся панели из ГКЛ.
- Перегородочный стоечный (ПС, CW). Также используется для создания вертикальных опорных конструкций.
- Арочный профиль. Используется для создания криволинейных фигур. Имеет множественные надрезы, облегчающие изгиб в нужном направлении.
Виды и размеры профиля
Цены на профиль потолочный
Профиль потолочный
-
Читайте также:
Названия металлических планок не говорят о том, что они могут быть использованы только по назначению. Все эти элементы являются своеобразным конструктором, позволяющим собирать каркасы так, как того требует ситуация.
Кроме этого, в продаже есть различные виды соединительных и крепежных элементов:
- Одноуровневые соединители типа «краб», обеспечивающие крестообразное соединение направляющих.
- Т-образные соединители для примыканий под прямым углом.
- Удлинители с вставным фиксирующим элементом.
- Двухуровневые соединители, обеспечивающие соединение крест-накрест одного направляющего профиля над другим.
- Прямые подвесы для крепления на потолке.
- Скользящие подвесы, способные перемещаться внутри направляющего профиля.
Подвесы и соединительные элементы
Для работы с металлическими направляющими необходимо иметь соответствующий инструмент:
- Ножницы по металлу.
- Ножовку по металлу.
- Электродрель или шуруповерт.
- Саморезы с наконечником под сверло.
Инструменты для монтажа гипсокартона
Цены на популярные модели перфораторов
Перфораторы
Если пользоваться этими инструментами сложно или их нет в наличии, каркас можно собрать из деревянных брусков, которые есть в продаже. Работа с деревом легче, но свойства древесины несколько хуже, чем у металлических деталей. Дерево гниет, коробится, способно впитывать влагу и менять линейные размеры. Короб, собранный на таком каркасе, способен разойтись по швам, финишная отделка может отслоиться или отскочить. Эти недостатки надо учитывать при выборе материала для каркаса короба.
В чем преимущества гипсокартонных конструкций?
Монтаж люка-невидимки
Такой люк открывается нажатием на среднюю часть. Магнитный замок сдвигается, выводя дверцу из рамы.
Сооружение люка выполняют так:
- На подготовительном этапе размечают место расположения детали. Чаще всего люк устанавливают в средней части передней стенки короба. Это позволяет сохранить узор плитки.
- При установке каркаса формируют нишу, параметры которой совпадают с размерами люка. Раму закрепляют с помощью длинных саморезов. Эту деталь снабжают дверцей и фурнитурой.
- Каркас обшивают листами гипсокартона, укладываемыми внахлест. Покрытием снабжают и раму.
- Гипсокартон обрабатывают грунтовкой. После высыхания состава укладывают плитку. Швы покрывают герметиком, дожидаются высыхания конструкции.
- Строительным ножом прорезают люк, удерживая инструмент под наклоном.
Технология сборки конструкций из ГКЛ — пошаговая инструкция
Общая технология сборки каркасов состоит из трех основных этапов работ:
- Создание каркаса.
- Обшивка каркаса снаружи гипсокартоном.
- Финишная отделка поверхности короба.
Видео — Как сделать короб для труб в туалете
Рассмотрим эти этапы подробнее.
Изготовление каркаса
Короб для труб представляет собой две взаимно перпендикулярные плоскости, прикрепленные к стене и к полу (для горизонтальной разводки) или к двум смежным стенам (для вертикального стояка). Поэтому каркас также делается из двух перпендикулярных друг другу решеток, закрепленных на соответствующих поверхностях стен или пола. Порядок сборки каркаса обусловлен конфигурацией помещения и особенностями расположения трубопроводов.
Сначала необходимо прикрепить к несущим поверхностям стен или пола основные направляющие, к которым будут присоединены стоечные элементы, соединенные ребром из еще одного основного профиля. Они соединяются с помощью специальных саморезов, в участках стыка боковые полочки подрезаются ножницами по металлу и отгибаются для более плотного соединения элементов. Если используются деревянные бруски, сначала собирают две решетки, которые затем одной стороной крепятся к стене, а другой — к полу (или смежной стене, если требуется закрыть стояк).
Деревянный каркас для короба
Пошаговый порядок действий:
Шаг 1. Поверхности освобождаются от посторонних предметов (крючки, вешалки, зеркала и т.п.).
Шаг 2. Производится тщательная разметка каркаса. Положение всех линий контролируется строительным уровнем или отвесом. Расстояние до края каркаса определяется по участку, где трубы дальше выпирают из стен, плюс 5 см на ширину направляющих или деревянных брусков.
Производим разметку
Шаг 3. При помощи электродрели или перфоратора подготавливают гнезда для установки дюбелей. Шаг установки крепежных элементов определяется размерами и расположением короба, но не реже, чем 0,7 м.
Делаем отверстия под дюбеля
Шаг 4. На боковых стенках металлических основных направляющих делают надрезы в местах присоединения поперечин.
Шаг 5. Основные направляющие устанавливают на стены и фиксируют саморезами.
Фиксируем направляющие
Шаг 6. Устанавливают заранее нарезанные поперечины.
Шаг 7. Обе стороны решетки соединяют внешним ребром из основного профиля, в котором заранее сделаны надрезы для крепления поперечин.
Металлический каркас для вертикальных труб
Монтаж необходимо произвести максимально прочно и аккуратно. Необходимо учитывать, что любая ошибка, допущенная при сборке каркаса, впоследствии отразится на внешнем виде короба. Перекосы станут заметны при укладке кафеля или стеновых панелей, имеющих четкие геометрические формы.
Важно! Для соединения металлических элементов понадобится шуруповерт и бита, соответствующая размеру шлица шурупов. Завинтить саморез с заходом под сверло в оцинкованный металлический профиль вручную практически невозможно. Как вариант, можно использовать электродрель. На каждом соединении устанавливают по два крепежных элемента.

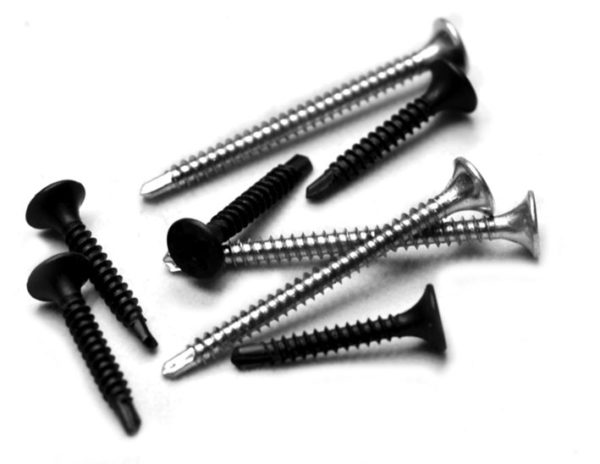

Саморезы по металлу с наконечником под сверло
Установка гипсокартона
После завершения сборки каркаса приступают к обшивке его гипсокартоном. Прежде всего, надо нарезать куски материала, соответствующие сторонам короба. Следует учесть, что первый будет в точности повторять форму каркаса, а ширина другого увеличится на толщину листа. Правильнее всего отрезать и сразу прикрепить один из кусков (либо горизонтальный, либо тот, на котором нет ревизионных люков), чтобы размер второго куска измерить без ошибок.
Внимание! Гипсокартон — хрупкий материал, от неаккуратного обращения он способен треснуть или переломиться пополам. Перед началом работ следует подготовить рабочее место, где листы будут надежно защищены от механических воздействий. Резать ГКЛ следует на ровной плоской опоре, чтобы он не провисал.
Для резки гипсокартона используют ручную ножовку с мелкими зубьями и небольшим разводом, электролобзик, иногда — обычный канцелярский нож. Им надрезают лист по линейке, надламывают по ровной кромке стола и окончательно отрезают по линии разлома.
Резка гипсокартона канцелярским ножом
Полученная кромка редко бывает идеально ровной, поэтому ее дополнительно обрабатывают рубанком или специальной теркой. Во время резки и обработки поднимается большое количество гипсовой пыли, поэтому работать следует в защитных очках и респираторе. Кроме того, нельзя работать в помещениях, где установлены компьютеры — мелкая гипсовая пыль фатальным образом действует на вентиляторы, полностью лишая их работоспособности, заклинивая подшипники.
Крепление материала к каркасу производится на фосфатированные саморезы по гипсокартону. Они черные с мелким шагом резьбы. Воспользоваться обычными шурупами по дереву также можно, но надо быть внимательнее на завершающей стадии — шаг резьбы у них больше, поэтому шляпка может слишком глубоко зайти в поверхность ГКЛ. Расстояние между соседними крепежными элементами рекомендуется делать в диапазоне 10-15 см.
Саморезы по гипсокартону
Гнездо для установки ревизионного люка или окошка для снятия показаний счетчиков прорезают по месту. Сначала размечают поверхность и сверлят отверстия по углам. Затем из них по разметке выпиливают отверстие, размеры которого соответствуют величине рамки люка.
Крепление гипсокартонных плит
На готовый каркас можно фиксировать гипсокартон. Для этого нарежьте ножом необходимые вам куски из целой плиты. Лучше монтировать участки монолитной полосой, а не кроить из разных элементов. Помните, что впоследствии все лишние стыки придется шпаклевать и выравнивать.
Боковые детали не должны быть шире крайних точек каркаса. Их нужно закрепить к металлу либо дереву с шагом около двух сантиметров. При небольшой ширине короба можно не фиксировать эти листы к соединительным элементам.
Фронтальная деталь вырезается последней. Ее размер должен соответствовать получившейся у вас ширине конструкции. При выходе труб за границы гипсокартонной системы и прохождению их в противоположной плоскости, нужные детали подрезают на диаметр коммуникации с учетом небольшого запаса по всему периметру. После фиксирования полос, зазоры можно заполнить любым изоляционным материалом. Такие действия помогут избежать перехода вибрации от коммуникаций к гипсокартонной конструкции.
Фронтальную панель короба прикручивают последней
На закрепленных элементах можно сформировать наружные и внутренние углы. Для этого используют перфорированный уголок, который приклеивают к материалу с помощью шпаклевки. Не забудьте таким же образом оформить швы гипсокартона и стены. Нелишним будет зашпаклевать участки, где утоплены головки шурупов и места сочленения плит, если они есть.
После высыхания первого слоя, нанесите финишную шпаклевку. Таким образом, вы подготовите конструкцию к декоративной отделке. На этом этапе работы по изготовлению маскирующего короба можно считать завершенными.
После закрепления листов к каркасу все стыки и углы нужно прошпаклевать
Отделка поверхности короба
Отделка короба обычно производится тем же способом, что и все остальное помещение. Наиболее распространенный вариант — укладка кафельной плитки. Иногда используют пластиковые стеновые панели, что несколько хуже, но дешевле, проще и намного быстрее. Оба варианта не требуют подготовки поверхности короба — шпаклевки шляпок саморезов, шлифовки угловой линии соединения плоскостей. Учитывая специфику и назначение короба, эти два варианта можно считать наиболее удачными.
Короб с ревизионными люками, отделанный в тон к стенам помещения
Иногда короб строят в уже отделанном помещении. Тогда приходится подыскивать материал, такой же или максимально соответствующий использованному ранее. Рекомендуется выбирать влагостойкие и долговечные виды — кафельную плитку или мозаику, пластиковые панели. Красить короб не рекомендуется, так как придется предварительно шпаклевать шляпки болтов, шлифовать ребро или устанавливать на него перфорированный уголок с последующей шпатлевкой.
Все эти процедуры требуют использования гипсовой или акриловой шпаклевки, которая будет понемногу впитывать водяной пар и разбухать. От этого окрашенная поверхность станет неровной и потеряет первоначальный вид. Кроме того, произвести качественную окраску в домашних условиях затруднительно.
Также, обратите внимание на такой вариант как — Отделка туалета панелями ПВХ, где мы подробно разобрали на примерах, дополнительный вариант декора туалета и ванной комнаты.
Самостоятельная сборка короба не составляет сложности, но требует аккуратности и тщательности. Необходимо использовать индивидуальные средства защиты органов зрения и дыхания, подготовить рабочее место для исключения порчи материала. Перед началом работ следует обзавестись инструментами, приобрести комплектующие и крепеж, закупить нужное количество гипсокартона. Полезно сделать схему предстоящих работ, которая поможет определить очередность действий и составить спецификацию на материалы. Тщательная подготовка обеспечит максимальный успех всего мероприятия.
Цены на популярные модели шуруповертов
Шуруповерты
Маскировка труб при помощи покраски
Покрасить трубы – это самый простой и дешевый способ их “замаскировать”
Наиболее простое решение – это скрыть трубы, вернее, замаскировать их. Когда нет денег на кафель, то стены красят краской, водоэмульсионной или масляной. В этом случае в краску для труб можно добавить колер в тон стенам, так что трубы не будут выделяться на общем фоне, и станут почти незаметны. Предварительно их нужно хорошо зачистить шкуркой, чтобы удалить подтеки старой краски.
Не обязательно полностью удалять ее, достаточно пройтись пару раз по всей длине трубы, чтобы отлетела старая краска, которая отошла со временем.
На трубы с холодной водой можно надеть утеплитель (он продается в строительных магазинах нужного диаметра), так как они имеют обыкновение покрываться конденсатом, особенно на нижних этажах.
Обшивка каркаса
Стандартные листы гипсокартона раскраиваются в необходимый, заранее просчитанный размер. Это достаточно простой процесс:
- Лист укладывается на ровную поверхность (в крайнем случае, допускается резка в вертикальном или слегка наклонном положении);
- При помощи рулетки отмеряется необходимый размер и ножом делаются небольшие риски на поверхности;
- На полученные отметки накладывается металлическая линейка или ровная длинная деревянная рейка;
- Строительным ножом выполняется надрез вдоль направляющей;
- Гипсокартон отламывается по полученной линии;
- Полученная кромка при необходимости подравнивается ножом.
Каркас обшивается гипсокартоном
Раскроенные листы гипсокартона крепятся к каркасу при помощи саморезов. Лист плотно прижимается, шуруп ввинчивается сначала в лист, а затем в металлический профиль. В итоге вся площадь каркаса (за исключением места предусмотренного под люк) должна быть зашита. Для облегчения шпаклевки шляпки крепежа при завинчивании необходимо утапливать. Чтобы избежать растрескивания по краям крепление необходимо выполнять с небольшим отступом (2-3 см).
Проверяем все элементы на ровность
Применяем минеральную вату для звукоизоляции
Готовый каркас
Дизайн, фото
Представленным полотном хорошо скрываются любые выступы, на кухне выстраивают вентиляционные короба, укрывая коммуникации, в санузлах прячут трубы и стояки, образуя единое строение. Это универсальное решение применяемое многими отделочниками, добиваясь наилучших эстетических результатов.
Как это выглядит в интерьере;
Какой вид материала выбрать
Решение для облагораживания коммуникаций только одно – закрыть декоративным коробом. Изредка, когда разводка труб рассредоточена по поверхности стены возможно применение фальш-стенки. В большинстве квартир планировки не отличаются особой просторностью. При расположении стояков по углам или в случае компактной локализации разводки наилучшим решением будет использование короба для ванной. Так можно получить максимально компактное расположение, создав иллюзию более просторного помещения.
Канализационные и водопроводные трубы без короба выглядят неэстетично
Есть еще два вопроса, которые необходимо решить перед тем, как приступать к работам – из чего можно выполнить короб для ванны и какой размер он должен иметь. Главное требование, предъявляемое к материалам – стойкость при повышенной влажности:
- Влагостойкий гипсокартон;
- Стеновые панели из ПВХ;
- Пластиковый короб-канал.
Спрятанные в коробе из гипсокартона трубы
Трубы спрятаны под каркасом для панелей ПВХ
Трубы в пластиковом короб-канале
Что касается габаритов короба для ванны, то они должны определяться принципом разумной целесообразности. Трубы должны полностью закрываться декоративными стенками с небольшим запасом. Размер внутреннего пустого пространства должен обеспечивать при необходимости ремонта возможность доступа через съемный люк к ключевым узлам (ревизиям, местам установки прокладок, резьбовым соединениям трубопроводов).
Короб для труб с дверцей для ревизии
Как скрыть коммуникации?
Разводка в ванной комнате включает в себя трубы, подсоединенные к различным сантехническим устройствам (ванне, умывальнику, а при совмещенном санузле и к унитазу), а также различные приборы и устройства: вентили, фильтры, счетчики воды.
Чтобы коммуникационные системы не бросались в глаза, их прячут, используя различные способы.
При организации скрытой разводки трубы прячутся в специально выштробленные каналы в стенах. Следует учесть, что этот метод имеет множество ограничений
Одним из них является скрытая разводка. В этом случае трубы прячут внутрь стен, устраивая в последних специальные выемки-штробы.
Правда этот метод не является универсальным, поскольку он имеет ряд ограничений:
- штробление стен возможно осуществить лишь во время капитального ремонта, поскольку в этом случае требуется полная ликвидация отделочных покрытий и замена коммуникационного оборудования;
- при монтаже скрытой разводки невозможно скрыть фильтр, счетчик или иной прибор;
- строительные нормативы запрещают пробивать штробы в несущих конструкциях, поскольку они резко снижают прочность стен;
- существуют ограничения на размерные характеристики труб, которые применяются для скрытой разводки: их диаметр, не должен превышать 50 мм. Следовательно, этот способ никак не подойдет для маскировки толстой канализационной трубы;
- этот метод не подходит для стояков, вид которых вряд ли украшает интерьер ванной.
Альтернативой скрытой разводки считается комбинированная система, предусматривающая устройство короба на поверхности стен. В этом случае трубы помещаются в специально выделенное пространство, а наружные стенки отделываются в соответствии со стилистикой интерьера.
