Составление проекта удобного гаража на 2 машины, план и оптимальные размеры

Выбор места для строительства

Прежде чем начать проектировать гараж на две машины, необходимо определиться с его местоположением на загородном участке. Потребуется учесть следующие факторы:

• Подъездные пути. Они должны быть устроены так, чтобы при парковке автомобиль не мешал, в том числе при одновременном и поочередном въезде внутрь двух машин сразу.
• Место для распахивания створок. Если ворота в гаражное строение будут распашными, необходимо предусмотреть, чтобы они не задевали другие конструкции и не занимали много места.
• Рельеф, наклон почвы. Эти моменты важны при выборе системы фундамента и расчете затрат на материалы.
• Глубина подземных вод. Данный фактор необходимо знать, чтобы избежать риска подтопления здания в весеннее половодье.
• Наличие коммуникаций под землей. Если под выбранным местом пролегают, например, канализационные трубы, придется усиливать фундамент, при этом обустроить ремонтную яму при необходимости не удастся, поэтому лучше выбрать другой участок для строительства.
• Удаленность других объектов – дома, огорода, хозпостроек, источника водоснабжения.

После выбора места можно обозначить будущее строение на плане участка.

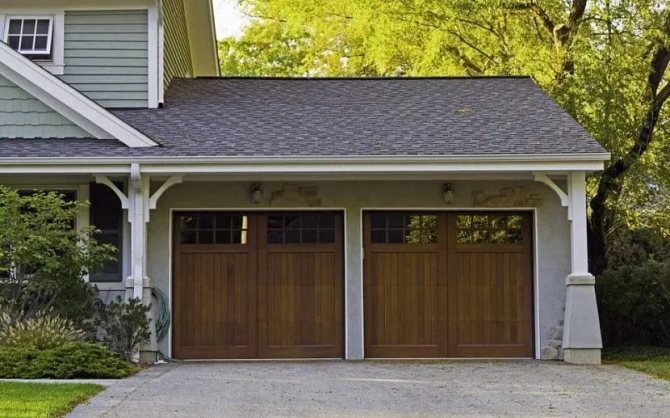

Выезд из гаража должен быть свободным для обеих машин Источник rsrub.ru

Расчет размеров

Следующий этап после подбора места – расчет габаритов здания; при этом важно не только отвести место для непосредственной парковки транспортных средств, но и учесть небольшое пространство для обслуживания и хранения инструментов. Сами парковочные места могут находиться в одном помещении или разделяться перегородкой: это зависит от предпочтений владельца. Рассчитывая размер гаража на 2 машины, можно обратить внимание на СНиП 21.02.99, в котором указаны минимальные габариты парковочного места на открытой местности и внутри помещения:

• Длина – 5,3 м.
• Ширина – 2,5 м.

Точный размер зависит от габаритов самих машин. Соответственно, для гаража на два транспортных средства нужно умножить показатели на 2, после чего прибавить расстояние между парковочными местами (минимум 50 см). Необходимо предусмотреть место для стеллажей, а также промежуток между автомобилями и стенками строения: согласно строительным нормам, он должен составить 0,5 м.

Естественно, если гараж будет использоваться не только для транспортных средств, но и хранения инструмента, дров, уличных скамеек и иного инвентаря, требуется учесть это при расчете размеров. Высота потолков должна составлять минимум 220 см.

Размеры отмечаются на плане будущего здания Источник rookame.ru

Смотрите также: Каталог проектов гаражей, представленных на выставке «Малоэтажная страна».

Проект № 2 – стандартный с двумя въездами

Более привычным размещением автомобилей в двухместном гараже является взаимопараллельное. Однако, если для квадратной постройки места на участке недостаточно, либо участок имеет вытянутую прямоугольную форму, лучше выбрать проект гаража, предполагающий последовательное размещение машин.

Общая площадь постройки 53 кв.м.

• Тип стен – комбинированные на столбчатом фундаменте;
• Наружная отделка – сайдинг;
• Кровельный материал крыши – металлочерепица.

Преимуществам данного проекта является наличие двух отдельных ворот и дополнительного выхода с невысоким крыльцом и навесом.

Особенности проектирования

Проект гаража должен содержать не только размеры и особенности планировки: требуется обозначить тип фундамента, материалы изготовления, толщину стен и перегородок, указать тип и размеры ворот, кровли, точки подведения коммуникаций, расположение окон. Существует множество вариантов готовых проектов, отличающихся габаритами, планировкой и назначением.

Эконом-вариант

Если бюджет на строительство ограничен, а территория участка невелика, имеет смысл обустроить небольшой гараж. Как правило, в этом случае пространство между парковочными местами для машин не отгораживают, въезд чаще всего объединенный и оснащен одними воротами. При необходимости сэкономить место устанавливаются откатные или подъемные створки, если же пространства хватает, можно поставить и распашные. Стеллажи для инструментов и расходных материалов размещают по периметру в верхней части гаража, для ремонта можно сделать яму с бетонным полом и стенками. Нередко в целях экономии она обустраивается только под одним парковочным местом.

Стандартный гараж на 2 авто Источник rsrub.ru

Вариант с хозблоком

Обустроить гараж на 2 машины с хозблоком – популярная идея, позволяющая объединить гараж с сараем под одной крышей. В этом случае помещение потребуется расширить минимум на 200 см, точный размер зависит от количества оборудования, которое будет храниться в пристройке. Например, в хозблоке можно держать садовый инвентарь, ручной инструмент и станки, стройматериалы, сельскохозяйственную технику.

Чаще всего такой гараж ставят на въезде, чтобы можно было не только удобно заехать, но и при необходимости извлечь хранящиеся в помещении инструменты. Перегородку между хозяйственным помещением и парковочными местами чаще делают из полублока или кирпича, освещение можно провести отдельное в каждую часть.

Классическая планировка гаражного помещения с хозблоком Источник rsrub.ru

Монтаж гаража каркасной конструкции

Любое строительство начинается с разработки проекта сооружаемого объекта. На стадии проектирования определяется технология строительства и виды используемых материалов, определяется тип фундамента и выполняются соответствующие расчеты. На основании расчетов подбирается сечение, размеры и типы узловых соединений строящегося объекта, а также определяется потребность в инженерных сетях и выбирается способ их прокладки.

После разработки чертежей и решения организационных и технических вопросов, выполняется выполнение строительно-монтажных работ, которые осуществляются в следующей последовательности:

1. На подготовленной площадке строительства выполняется разметка, соответствующая выбранному типу фундамента.
2. Производится сооружение фундамента, в соответствии с разработанными чертежами и нанесенной разметкой.
3. Выполняется монтаж каркаса, в соответствии с выбранными материалами, технологией строительства и разработанными чертежами.
4. Осуществляется утепление (при необходимости) и отделка собранного каркаса.
5. Выполняется монтаж и подключение наружных инженерных сетей.
6. Проверяется работоспособность всех смонтированных конструкций (ворота, калитка) и сетей (электрическое освещение, работа инструмента и специальных устройств).

К достоинства каркасной технологии, определяющей ее популярность при строительстве зданий и сооружений различного назначения, относятся: возможность самостоятельного выполнения работ без использования специальной строительной техники, простота и малые сроки выполнения строительно-монтажных работ и все сезонность монтажа конструкций.

Материалы для строительства

Выбор материалов обусловлен не только бюджетом, но и тем, о какой части строения идет речь:

• Фундамент. Чаще всего его делают плитным, поскольку такое основание выдержит вес двух транспортных средств и другие нагрузки. Расчет фундамента нужно делать с запасом, проектируя гараж на две машины; размеры плиты должны быть на 20-40 см больше периметра по стенам. Для заливки используют бетонную смесь на основе цемента марки не ниже М-400, армирование осуществляется с помощью арматуры.
• Стены и перегородки. Несущие части конструкции могут быть сделаны из газоблока, керамзитного блока, кирпича, а внутренние стенки – из полублока либо стеновых панелей.
• Перекрытия. Если гараж имеет мансардный или полноценный жилой этаж, для этой цели могут использоваться плиты ЖБИ.
• Кровля. Стропильная система делается из бруса и досок, на обрешетку из реек укладывается пирог из гидро- и теплоизоляции, а сверху устанавливают внешнее покрытие. В зависимости от бюджета и предпочтений это может быть металлочерепица, профлист, мягкая кровля или иной материал. Форма чаще всего односкатная, но если сверху устроен второй этаж, обычно делают двускатную кровлю.
• Внешняя отделка. С этой целью может использоваться фасадная штукатурка, сайдинг, облицовочный кирпич и т.д.

Собираем простой гараж под две машины своими руками

Качество постройки для хранения легковой машины не уступает вышеупомянутым вариантам, а стоимость и трудоемкость в разы меньше. Парковочная зона под машины получается просторной и светлой, отсутствие теплоизоляции позволяет избавиться от проблем с конденсатом и коррозией корпуса машины.

Фундамент и каркас стен помещения под две машины

После нанесения разметки контура гаража размерами 7х5 м потребуется собрать фундаментную систему постройки. Для фиксации каркаса на грунте в конструкции гаража используется система вертикальных опор, высотой по 5 м. Вдоль разметки боковых стен пробивается по 6 скважин, глубиной 70- 80 см и диаметром 30- 35 см. В скважины вставляются вертикальные стойки- опоры и заливаются бетоном вровень с грунтом.

Пока бетон под стойками не застыл, каждую опору необходимо выровнять по вертикали, проверить тождественность размеров, симметричность между диагоналями будущей коробки, каждую опору фиксируем подкосами.

После схватывания раствора вертикальные опоры обвязывают на нескольких уровнях доской- сороковкой, усиливают нижний и средний ряд бруса. Между горизонтальными балками стен монтируются рамы будущих окон, обшивается лицевая сторона гаража, изготавливается лутка под будущую входную дверь, находящуюся в стороне от основных гаражных ворот.

На оголовках опор вырезают пазы, в которые монтируют верхний армирующий пояс, из двух рядов составного бруса верхний ряд служит мауэрлатом под крышу гаража, нижний составной ряд выполняет функции несущей балки для рамы ворот. На передней стене гаража собирают деревянные стойки под крепление секционных ворот. Здание гаража под две машины получается достаточно просторным, с большим размером потолочного перекрытия. Чтобы избежать покупки дорогостоящего бруса, используемого для вертикальных опор, заменяем его самодельным склеенным вариантом из двух-трех 50-ти миллиметровых досок.

Собранный остов каркаса обшиваем доской и усиливаем подкосами и распорками.

Крыша и отделка стен

Каркас двухскатной крыши изготавливают в виде готовых сборок стропил, затяжки и подкосов. Все элементы соединяются с помощью гвоздей через накладные стальные пластины. Пакет из восьми ферм поднимается на стены, после чего каждая конструкция крепится к мауэрлату стены гаража гвоздями по предварительно нанесенной разметке. Размер пролета перекрытия над местом парковки машины достигает более 5,5 м, поэтому поднимать длинные сборки лучше втроем- вчетвером.

В верхней части стропил крепятся две коньковые балки, после чего набивают доски обрешетки под кровельный профнастил. Листы крепят к доскам с помощью кровельных саморезов с силиконовыми шайбами, обеспечивающими герметичность в точке установки крепежа. Кровельное покрытие укладывается без утепления, после чего укладываются коньковые элементы, подшиваются софиты, и устанавливается система водосборных желобов и водосточных труб.

Далее переходят к укладке стеновых листов профнастила на деревянный каркас. Трехметровые листы с помощью аналогичных саморезов пришиваются на горизонтальные брусья стен. Из-за двухскатной крыши для облицовки фронтона гаража на две машины приходится своими руками вырезать и подгонять каждый лист профнастила. Линию стыка листов профнастила и обрешетки заделываем герметиком. Аналогичным образом зашивается задняя стенка гаража. Окна выполняются в «глухом» антивандальном варианте, вместо стекол устанавливается толстые листы сотового поликарбоната, не резонирующего от звука моторов машин.

Перед окончательной отделкой стен и коробки гаража на две машины потребуется выполнить заливку пола бетонной смесью. Толщина бетонной стяжки должна быть не менее 10 см. Этого вполне достаточно, чтобы выдержать вес машин. Кроме пола гаража, перед постройкой бетонируется отмостка и площадка для временной стоянки машин.

Перед установкой секционных ворот гаража необходимо вырезать по размеру дверного проема и установить на каркас лутки ворот облицовочные панели из тонколистового метала, после чего можно приступать к сборке и установке ворот. Для гаража на две машины идеально подойдут секционные ворота, с шириной проема в 4,5 м, этого достаточно для перемещения машины с любым видом разворота. Использовать разделенные двойные ворота получается дороже, кроме того, в этом случае потребуется отказаться от входных дверей. В данном проекте гаража под две машины явно выражено разбиение внутреннего пространства на две зоны – сервисная и хозяйственная. В первой зоне благодаря окнам можно будет обслуживать машины без использования искусственного освещения, что повышает комфорт работы в гараже и снижает нагрузку на электросеть. Во второй зоне будут храниться запчасти к машинам и инструмент.

Благодаря небольшому весу секционных ворот подъемную конструкцию вполне по силам собрать своими руками. Для начала установим на раме дверного проема вертикальные направляющие.Перед монтажом секции необходимо собрать, установить стыковочные узлы планки перекоса и собственно сам подъемный механизм. После чего секции последовательно укладываются и закрепляются на основании лифта подъемных ворот.

Так как в гараже предусмотрена стоянка для двух машин, в дальнейшем механизм ворот потребуется оснастить сигнализацией движения, чтобы один водитель знал о перемещениивторой машины перед воротами, для предупреждения возможного столкновения. После сборки секцийустанавливаются штифты в стыковочные петли, трос лифтавводится в зацепление с боковыми креплениями секций.
