Обрешетка под шифер: советы правильного устройства

Кровли из шифера очень распространены в бюджетном строительстве. Материал достаточно прочен, долговечен и прост в монтаже. Но несоблюдение правил укладки может привести к продуванию стыков, протечкам и растрескиванию листов. Мы расскажем, как правильно устраивается обрешетка под шифер — основание, к которому крепится кровельное покрытие.

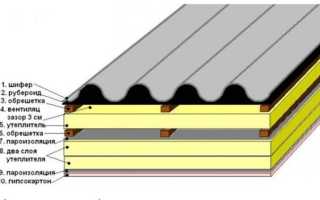

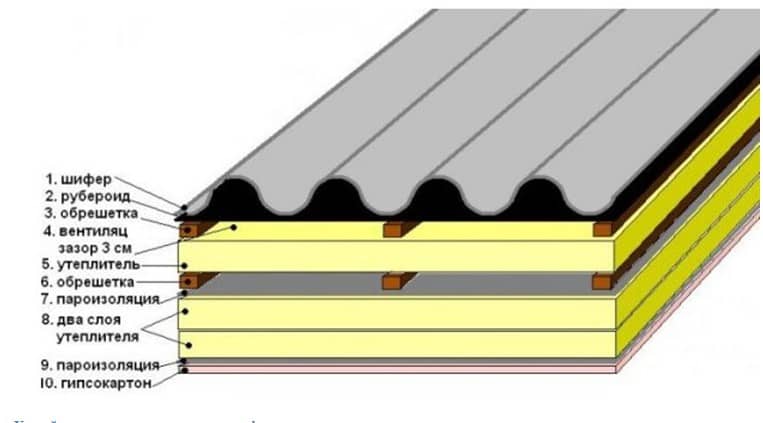

Устройство кровельного пирога под шифер

Разновидности обрешетки

Шифер можно укладывать на кровли с уклоном от 9° или исходя из соотношения 1:6 высоты конька к половине ширины крыши. Листы выдерживают 150-200 кг на м² в зависимости от толщины материала, поэтому им не страшны высокие снеговые или ветровые нагрузки. Но к изгибу шифер менее устойчив, чем более эластичные кровельные покрытия, и склонен к образованию трещин. Чтобы разрушение не произошло раньше времени (а срок эксплуатации шифера до 30 лет), обрешетка должна быть правильно смонтирована.

Как влияет угол наклона на конструкцию

Сплошная

Представляет собой настил из плит OSB, влагостойкой фанеры, обрезных или шпунтованных досок. Устраивается при уклоне крыши менее 20°.

Чтобы при перепадах температуры и влажности дощатый настил не покоробился, между рядами досок нужно оставить расстояние от 10 до 100 мм. Фанера и OSB гораздо меньше реагируют на изменение условий. Они изготавливаются из деревянных фрагментов, уложенных в различных направлениях, поэтому колебания размеров не так критичны. Между плитами достаточно 3-4 мм, чтобы компенсировать возможные деформации.

Доски должны быть обрезными или шпунтованными. Применение необрезных пиломатериалов не допускается. Под обзолом могут скрываться вредоносные насекомые и грибки, которые вызывают быстрое разрушение древесины.

Толщина доски, фанеры и ОСП для сплошной обрешетки зависит от шага стропил. Определить ее можно по таблице, где рекомендации даны для мягкой кровли, но их вполне можно использовать для шифера.

Для крепления сплошной обрешетки используются гвозди, саморезы. Плиты и доски укладываются со смещением относительно предыдущего ряда, то есть в шахматном порядке.

Если шаг стропил соответствует размерной сетке листовых материалов, их фиксируют непосредственно к стропилам. В случае, когда размеры ОСП или фанеры не кратны и не совпадают с расстоянием между стропилами, для их крепления устраивается дополнительная обрешетка.

Ее можно устроить, например из рубероида. Он недорогой, но эффективно предотвращает попадание воды в помещение.

Сплошной настил под всю площадь шиферной кровли используется в малоуклонных крышах для укладки гидроизоляции. Ее можно устроить, например из рубероида. Он недорогой, но эффективно предотвращает попадание воды в помещение.

Также сплошная обрешетка необходима в местах внутренних стыков скатов — ендовах. На жесткий щит крепится специальный лоток для отвода воды — фасонный профиль или деталь из оцинкованной стали.

Разреженная

Это наиболее распространенный вид обрешетки под шифер, где каждый лист опирается на 3 доски — по краям и центру. Для ее изготовления используются бруски или доски шириной не более 140 мм. Они менее склонны короблению и выкручиванию, лучше сохраняют геометрию обрешетки.

Отличие обрешетки под шифер и металлочерепицу

Для монтажа разреженного настила используются пиломатериалы хвойных пород деревьев — сосны, ели — не ниже 2 сорта. Они обладают оптимальными физико-механическими характеристиками, просты в обработке и доступны по цене. Перед применением желательно их пропитать антисептиками и антипиренами, чтобы продлить срок службы.

Влажность пиломатериалов не должна превышать 20-22%. Сырая доска при усушке может потерять форму, что приведет к деформациям кровли вплоть до разрыва покрытия.

Разреженную обрешетку нужно устраивать таким образом, чтобы уложить целое число листов как в продольном, так и поперечном направлении. Поэтому перед началом работ производится осмотр материала для определения его габаритов.

В России асбестоцементные волнистые листы изготавливаются с 5, 6, 7 и 8 волнами. Стандартная длина всех видов — 1750 мм. Толщина 5,8, 6 и 7,5 мм. Шаг волны обычных листов — 150 мм, усиленных — 200 мм, а высота 40 и 54 соответственно. В частном секторе используется 7- и 8-волновый шифер, усиленный, как правило, больше востребован в промышленном строительстве.

Если целое количество листов разместить не удается, их обрезают по требуемому размеру. При установке долей листов в поперечном направлении нужно следить, чтобы они располагались в предпоследнем ряду у фронтона, в продольном — укороченные фрагменты укладываются около конька.

Чтобы не резать материал, допускается немного изменить величину карнизного свеса. По нормативу он должен выступать за край последнего ряда обрешетки на 50 мм, если есть водосточная система, или на 100 мм, если ее нет.

Выбор шага

Устройство обрешетки под шифер определяется нагрузками, которым она будет подвергаться в процессе эксплуатации. Чтобы правильно определить сечение и шаг между ее элементами, необходимо выполнить расчет, учитывающий вес материала, уклон кровли, расстояние между стропилами и климатическую зону. Чтобы сделать надежную конструкцию, обладающую высокой несущей способностью, необходимо учитывать рекомендации производителей:

1. Шаг между брусками разреженной обрешетки под волновой или плоский шифер стандартного размера должен составлять 50-60 см.
2. Шаг между брусками разреженной обрешетки под шифер с усиленным профилем должен составлять 75-80 см.

Важно! Элементы обрешетки располагают с таким расчетом, чтобы каждый лист имел хотя бы 3 точки опоры: одну посредине листа и 2 по краям. Монтаж такой конструкции позволяет минимизировать внутреннее напряжение материала и предотвратить деформации.

Особенности укладки шифера

Листы волнистой или плоской формы производят из цемента и распушенного асбестового волокна, играющего роль армирующей сетки. Он придает материалу прочность при изгибе, увеличивает ударную вязкость и снижает хрупкость.

Нахлест кровли

Для кровель чаще используется волнистый профиль как более жесткий и устойчивый к нагрузкам. Он спокойно выдерживает вес человека, снег или ветер.

Но наряду с прочностью шифер склонен к образованию трещин при изгибе, а стыки между рядами могут быть неплотными. Поэтому при устройстве обрешетки по возможности нужно компенсировать недостатки материала, для чего предусматривается ряд мероприятий.

Подрезка шиферных уголов

Чтобы при укладке шифера между рядами не оставались зазоры, бруски (или доски) для обрешетки должны иметь разную высоту:

• брусок для крепления 1 ряда вдоль карниза — 66 мм;
• следующий и каждый четный ряд — 63 мм;
• остальные — стандартную толщину 60 мм.

Понятно, что никто не будет резать пиломатериалы с разницей в 3 мм, поэтому под них подкладываются обрезки фанеры, куски рубероида и т.д. толщиной 3 или 6 мм. Благодаря такой конструкции обрешетки края листов плотно прилегают друг к другу, в стыки не задувает ветер, не попадает снег.

Расчёт пиломатериала

• Длина стандартных листов шифера 175 см. Величина нахлёста при его укладке 20–25 см. Значит, шаг обрешётки должен равняться 750 мм. Если вы разделите высоту ската на это число и прибавите 1, получите количество рядов обрешётки. Если получили не целое число, округляйте его в большую сторону.
• На низких скатах, где используется по 4 обрешетины под каждый лист, шаг составляет 450 мм.
• Умножив число рядов на ширину двух скатов, вы получите количество требуемых погонных метров бруса для обрешётки.
• Прибавьте четыре ширины ската. Этими поперечинами укрепляют обрешётку у конька и у карниза.
• Добавьте 10% на обрешётку вокруг дымохода и на отходы.
• Когда крыша не двускатная, а сложная, точный расчёт по формулам сможет сделать профессиональный кровельщик. Если вы решили обойтись без его услуг, расчёт производите исходя из длины козырьков, но процент на отходы добавлять не нужно.

Умножив количество рядов на число стропильных ног и удвоив полученную цифру, вы вычислите, сколько гвоздей вам понадобится. Добавьте 10% на отходы.

Обрешётка под стандартный волнистый шифер набивается с шагом 750 мм

Пиломатериалы обрабатываются антисептиком и антипиреном минимум за двое суток до начала монтажа. Обработку можно повторить на готовой обрешётке для лучшей сохранности деревянной конструкции.

Обрешетка под шифер на крыше своими руками: пошаговая инструкция

Перед началом работ проверяется плоскостность всех скатов. Если обнаруживаются отклонения, их можно исправить на этом этапе с помощью выравнивающих прокладок.

Материалы сортируются и укладываются вблизи зоны монтажа. Они должны быть защищены от падения, в том числе при ветре. Все ненужные предметы необходимо убрать, остальные закрепить для безопасности.

Первый ряд обрешетки крепится к стропилам параллельно краю карниза. Для создания опоры для шифера под бруски укладывается прокладка из обрезка фанеры толщиной 6 мм. Для разметки линии обрешетки используется шнурок. Его фиксируют по краям ската и выравнивают по нему все элементы.

Каждый брусок прибивается к стропильной ноге оцинкованным гвоздем или прикручивается саморезом длиной 90 мм. Доски крепятся 2 метизами в каждом соединении. Чтобы избежать растрескивания, от кромки нужно отступить не менее 4 диаметров гвоздя.

Второй ряд укладывается с шагом, принятым для данного типа обрешетки. Для однородных пиломатериалов удобно использовать шаблон — обрезок доски, бруска или кусок фанеры, длина которого равна расстоянию между обрешетинами. Чтобы стык в ряду получился со смещением, начинать нужно с более короткого элемента. Толщина обрешетки здесь должна быть увеличена на 3 мм, поэтому необходимо подложить прокладку.

Третий ряд — это опора для верха листов первого ряда и низа листов второго ряда. Здесь толщина покрытия максимальна, поэтому прокладка не требуется. Стык так же смещается относительно предыдущего ряда брусков.

Далее цикл повторяется до достижения верха крыши. Последний ряд укладывается с шагом, получившимся по факту. Если на скате должно поместится целое число листов, промежуток будет равен шагу. Если расстояние другое, шифер придется подрезать.

Виды

Обрешетка под шифер на крыше делится на 2 главных подтипа. При сплошном исполнении берут стойкую к увлажнению фанеру либо специально подготовленную шиферную доску. Такую подложку нужно класть максимально плотно, всячески избегая разрывов там, где это можно сделать. Но иногда устройство кровли подразумевает разреженную выкладку опор. В таком случае они могут быть представлены необрезной и обрезной досками.

Рейки должны быть сечением в 2,5 см. Их фиксируют под углом 90 градусов по отношению к стропильным частям конструкции. Дистанция между фрагментами обрешетки подбирается сообразно тому, насколько наклонен скат. Конечно, на крыше с малым углом наклона этот показатель не такой, как на крутом скате. Учитывают дополнительно и тяжесть покрытия (даже у того же шифера она отличается). Обрешетка перед монтажом шифера с усиленным профилем (как плоского, так и волнового) должна делаться из доски сечением не ниже 4 см.

Как сделать обход труб

Участок крыши вокруг трубы при неправильном устройстве абсолютно негерметичен, что часто является причиной протечек. Для начала нужно аккуратно уложить и закрепить обрешетку. Для этого между стропилами устраивается дополнительный каркас:

1. Сначала ниже и выше трубы устанавливаются ригели. Они ориентируются строго вертикально. Сечение балок должно быть усиленным, особенно если на балку опираются стропила. Можно изготовить их из сдвоенных досок.
2. Между ригелями крепятся дополнительные доски. Они будут служить основанием для крепления обрешетки.
3. Теперь по готовому каркасу можно монтировать бруски.

Чтобы избежать перегрева деревянных конструкций, вокруг дымохода нужно оставить противопожарный разрыв не менее 130 мм. Для защиты кровли от осадков в этом слабом месте на трубу устанавливаются фартуки из оцинкованной стали. Верхний лист должен лежать таким образом, чтобы вода стекала с него не под кровлю, а на ее поверхность.

Материалы

Тема подбора материалов не менее важна, чем сечения и дистанции. Покупать такие изделия нужно только у проверенных поставщиков с хорошей репутацией. Чаще всего для работы выбирают еловую, сосновую и лиственничную древесину. Нормативный уровень влажности — 12%. Если он не соблюден, велик риск механического повреждения и гниения.

Кроме указанных выше пород, можно брать и любую другую твердую древесину. Независимо от сорта дерева требуется наносить антисептик. Такое требование обязательно и на односкатной, и на двускатной кровле. Если кровля монтируется над котельной, баней и другими огнеопасными объектами, нельзя отказываться от использования антипиренов.

Обязательна ли гидроизоляция

Асбестоцементный шифер не обладает способностью к образованию конденсата в отличие от металлических кровельных покрытий. К тому же он паропроницаемый, то есть не оказывает на деревянные конструкции вредного воздействия.

Но из-за неплотности стыков ветер может задувать на чердак целые сугробы, а в случае косого дождя под кровлю напрямую попадают осадки. Гидроизоляция, уложенная по обрешетке, защищает крышу от всех этих неприятностей. К тому же гвоздевые крепления со временем могут стать негерметичными и пропускать воду.

Если шифер треснул в самое неподходящее время, гидроизоляция поможет дождаться более благоприятного момента для ремонта. А на малоуклонных кровлях гидробарьер — необходимость, поэтому технологией предусматривается сплошное основание для укладки гидроизоляционных материалов.

Полезные советы

Перед тем как переходить непосредственно к теме статьи, а именно – как класть шифер, хотелось бы дать несколько рекомендаций.

Первое – красить шифер после его укладки на крышу не стоит. После нанесения лакокрасочного материала вид у покрытия будет неплохой. Но через несколько дней он покроется блеклыми пятнами. Все дело в неоднородной пористости материала. Где-то он быстро впитает краску, где-то медленно. Поэтому рекомендуется приобретать окрашенный шифер, который сегодня предлагают производители.

Красить шифер бесполезноИсточник remontik.org

Есть две технологии покраски: пигмент добавляется в сырьевую массу, поэтому окрас получается во всю толщину листов, или краска наносится на поверхность готового изделия. Для этого используются специальные лакокрасочные материалы, которые хорошо впитываются и не выгорают на солнце. Первый вариант лучше, но он соответственно и дороже.

Второе – монтаж обрешетки. Количество элементов обрешетки зависит от угла наклона скатов крыши. Но специалисты придерживаются золотого правила – шифер должен лежать на четырех рейках, как минимум. К тому же вся кровельная система должна быть устойчивой. Поэтому перед тем как класть шифер на крышу, рекомендуется походить по ней, попробовать расшатать.

Обрешетка под шиферИсточник www.stroimdom.com.ua

Третье – чем крепить шифер, и как это делать правильно. В интернете есть информация о том, что оптимально проводить крепление саморезами, для чего в шиферном покрытии делаются отверстия под них с помощью дрели. Эта информация для тех, кто ничего не понимает в кровельных работах. Такая технология займет очень много времени. Плюс, нет никакой гарантии прочного удержания листов саморезами. К тому же под них придется укладывать или герметизирующие шайбы, или заполнять отверстия силиконовым герметиком.

Мастера все время пользуются шиферными гвоздями. Это гарантия высокого качества. Конечно, забить такой гвоздь непросто, но не для них. Научиться использовать гвозди можно быстро, правда, придется испортить не один лист. Поэтому совет – попробуйте на испорченном материале или б/у. Двадцать-тридцать пробитых отверстий, и вы будете вколачивать гвозди, как настоящий кровельщик.

Шиферные стальные гвоздиИсточник hi.decorexpro.com

Четвертое – как правильно укладывать шифер на крышу. Здесь имеется в виду расположение листов относительно друг друга. Как и все кровельные материалы, шифер укладывается внахлест в одну волну. Чтобы место стыковки не выделялось из общей массы уложенного материала, производители крайнюю волну делают тоньше. На ее верхнюю плоскость наносят маркировку изделия. Именно на эту плоскость должен ложиться соседний шифер, закрывая собой надпись.

Маркировка на шифере накрывается соседним листомИсточник gid-str.ru

Способы укладки листов

Так как шифер – материал толстый, то часто возникают проблемы именно в местах стыковки листов. Поэтому мастера пользуются двумя способами:

1. Продольные кромки материала одного ряда лежат на одной линии. Чтобы выровнять углы уложенных листов, применяют их подрезку. Сложный способ, поэтому его используют, если стоит задача покрыть крышу небольшой площади.
2. Продольные кромки смещаются на одну или две волны. Это вариант – без подреза углов. Технология такова: укладывают один цельный лист с угла кровли, второй во втором верхнем ряду режется пополам вдоль, и одна из его частей укладывается так, чтобы продольная крайняя линия по кромке оказалось ровной.

Несколько слов о подрезке углов. Это зафиксировано в строительных нормах, как часть технологии. Суть в том, что места нахлеста двух листов некрасиво смотрятся на крыше, потому что именно по месту нахлеста увеличивается толщина покрытия вдвое. И если подрезку не сделать, то угол четвертого листа будет выступать сильно. Поэтому при монтаже материала два угла срезаются, а плоскость кровли выравнивается.

Надо отметить, что эта технология не затрагивается эксплуатационные характеристики кровельного покрытия. Скорее всего, это делается для придачи крыше презентабельного внешнего вида.

Подрезка шиферных угловИсточник www.greengo.house

Крепление шифера к обрешетке

Как бы грамотно и аккуратно ни был устроен настил, нельзя пренебрегать правилами крепления самих асбестоцементных листов к обрешетке. Иначе возможно растрескивание, течи или другие проблемы, и кровлю придется часто ремонтировать.

Вот основные правила, которые помогут продлить срок службы кровли из шифера:

• Монтаж начинается с нижнего ряда от угла. Листы нужно располагать таким образом, чтобы волна, где напечатана маркировка, перекрывалась волной без всяких знаков. Шифер изготавливается с крайними волнами разного размера для возможности создать плотный продольный стык, поэтому следите за расположением надписей.

Правильная обрезка углов

• Крепление производится только в 5 точках — 4 по углам и 1 в середине. Допускается дополнительно закреплять материал еще в одной точке вдоль фронтонов. Тут важно придерживаться правила — чем меньше гвоздей, тем лучше. От большого количества соединений шифер может потрескаться.
• В качестве крепежа применяются кровельные гвозди с широкой шляпкой и дополнительной прокладкой — стальной или полимерной. Можно использовать кусочки рубероида. Гвозди устанавливаются в верхнюю волну. Загонять нужно не до конца, чтобы оставить возможность кровле смещаться при температурных деформациях.

• Отверстия желательно предварительно рассверливать на несколько мм больше диаметра метиза, а не пробивать его гвоздем. Это позволит крепежу иметь некоторую свободу, которая при динамических нагрузках сохранит хрупкий шифер от повреждений.
• При укладке 4 соседних листов в углу образуется большое утолщение. Чтобы его уменьшить, углы диагонально расположенных элементов косо обрезаются. Также для уменьшения толщины стыка листы могут укладываться в шахматном порядке.

Требования

• не прогибается под тяжестью взрослого человека;
• не имеет никаких бугров и щелей, выемок;
• приколочен крепко;
• смонтирован без выпирающих гвоздей.
