Водосток для плоской кровли: специфика сооружения внутреннего и наружного вариантов

Без грамотной организации водосточной системы плоской крыше быстро потребуется внеплановый ремонт. Застои дождевой и талой воды на поверхности постепенно размоют защитный внешний слой покрытия. В результате оголенная основа станет стремительно разрушаться от солнечных лучей. А при замерзании кристаллы воды запросто разорвут материал.

Предупредить и предотвратить негативные воздействия сможет правильно сооруженный водосток плоской кровли. Правила и принципы устройства столь важной системы водоотведения стоит внимательно изучить хозяину, заботящемуся об эффективной и долгой службе загородной собственности.

Конструкция водоотвода

По способу организации водоотвод с крыши бывает неорганизованным и организованным. В первом случае не устанавливаются никакие ливневые системы, а жидкость с крыши падает непосредственно вниз.При этом она попадает на фундамент и стены, ускоряя деструктивные процессы в них. Организованный предусматривает закрепление ливневой конструкции на крыше, что позволяет отводить воду дальше от сооружения.

По способу монтажа система бывает наружной и внутренней. Первый тип монтируется под свесами кровельного материала и подходит для скатных крыш. Для изготовления такой конструкции применяется металл или пластик. Внутренний водосток обустраивается в домах с плоской крышей.

Он проходит в стене. При этом крыша делается под небольшим уклоном, в самой нижней части которого присутствует водоприемная воронка. Чаще всего такая система водоотведения с кровли монтируется в многоэтажных зданиях.

Уклон плоской кровли

Несмотря на своё название, плоская кровля не совсем плоская. Угол уклона должен быть равен примерно 2-3. Он делается в сторону воронки. Таким образом, вода сама стекает в неё.

Если воронка не одна, делают «водораздел»: у кровли несколько наклонов в разные стороны.

Уклон создаётся следующими способами:

• Перекрытие на стадии строительства укладывается под определённым углом,
• Заливается цементно-песчаной стяжкой предварительно засыпанный в форме клина керамзит,
• Укладываются клиновидные плиты из минераловатного утеплителя,

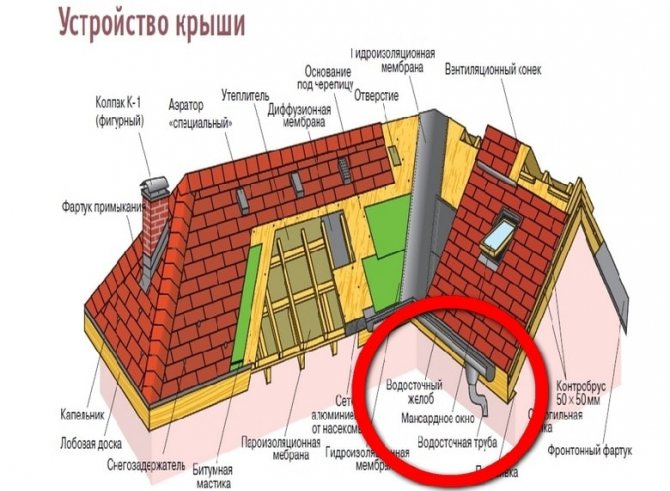

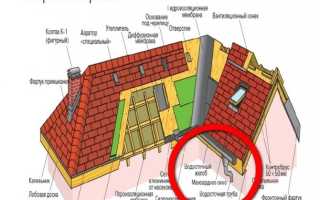

Составляющие элементы водоотлива для крыши

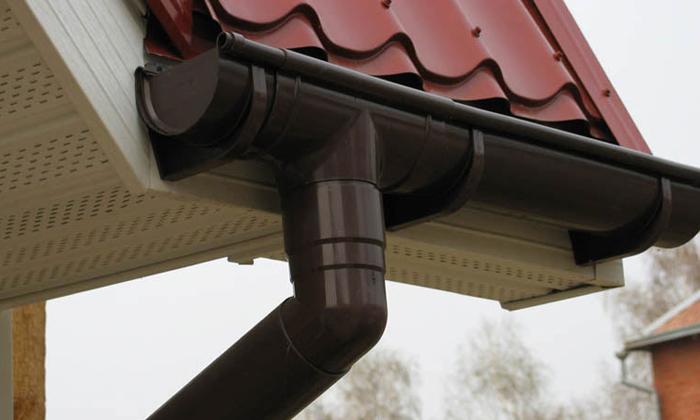

Ливневая система состоит из таких элементов:

1. Желоб. Это главная часть конструкции, которая фиксируется непосредственно под скатом кровельного материала и принимает потоки воды. Устанавливается он по периметру сооружения под небольшим уклоном.
2. Воронка. С ее помощью вода направляется в сливную трубу. Для предупреждения попадания крупного мусора или листьев воронку в верхней ее части лучше оснастить защитной сеткой.
3. Элементы для слива жидкости в канализацию.
4. Внутренние и внешние углы.Применяются в сложной конструкции.
5. Муфты. Они служат для соединения желобов, если конструкция длинная.
6. Колено. Элемент устанавливается в нижней части слива и отводит жидкость дальше от сооружения.
7. Кронштейны и хомуты. Это соединительные элементы для труб и фиксации желобов.
8. Заглушка. Она устанавливается для ограничения потока воды.

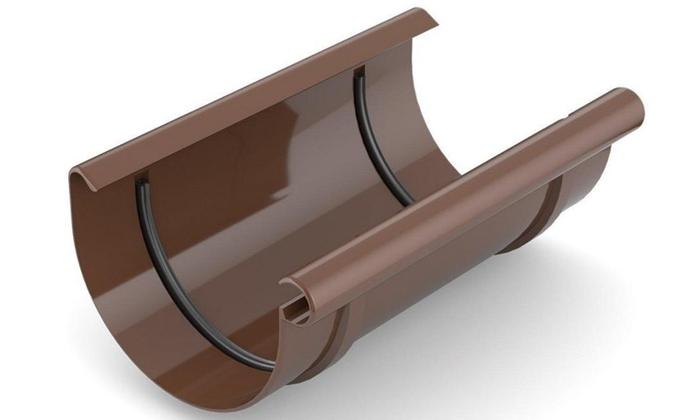

Муфты служат для соединения желобов, если конструкция длинная.

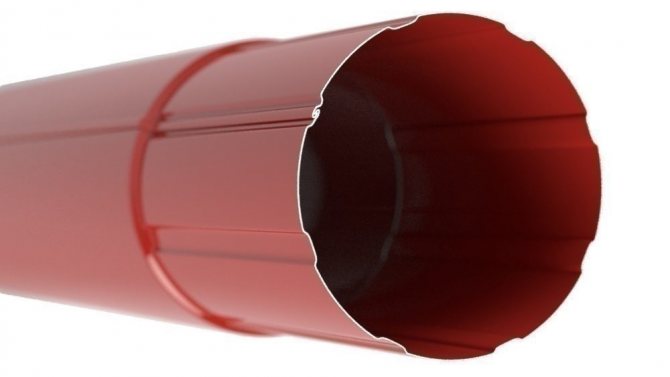

Как правильно рассчитать число труб для водостока?

Чтобы конструкция работала правильно, необходимо сделать расчет необходимое количество ее элементов. Площадь их сечения должна быть достаточно для того, что воды без остановок и переливов через края желоба проходила даже в самые сильные дожди.

При выборе конструктивных элементов нужно учитывать площадь крыши, сечение труб, климатические условия эксплуатации ливневки. Стандартным является такое значение: 1 кв.см. площади сечения перекрывает 1 кв.м. площади кровли. Для небольших домов потребуется сливной фрагмент диаметром 50-75 мм. Для крупных сооружений это значение увеличивается до 160 мм.

Что касается воронки, то на 1 м.кв. горизонтальной площади крыши приходится1,5 см.кв. ее сечения. Расчет внутренних и внешних соединительных углов производится исходя из конструкции системы водоотвода.

Желоб как один из главных и важных компонентов устройства

Один из основных элементов конструкции, который принимает воду с крыши. Существует несколько его разновидностей: настенный или подвесной. Для изготовления используется пластик, оцинкованный металл или медь.

Настенный

Он локализуется близко к свесу кровельного материала на самом краю крыши. Изделие представляет собой бортик, высотой до 20 см и выполняет функцию барьера для дождевой воды. Устанавливаются такие желоба под углом к свесу и направляются к сливной воронке. Для соединения лотков применяется клей или двойной лежачий фланец. Угол их наклона составляет 15 градусов, что предотвращает перелив жидкости через край.

Дождевой или подвесной

Он плотно крепится непосредственно под кровельным свесом, что не дает возможности набравшейся жидкости затекать под желоб. Для фиксации применяются стальные крючки, по форме соответствующие изделию. Так как данный фрагмент не перегибается, то во избежание его переполнения в нем нужно сделать отверстие в заранее отмеченном месте. При расчете уклона в этом случае учитывается количество осадков, выпавших за год.

Классификация желобов

По форме выделяются такие виды желобов:

Еще желоба классифицируются по материалу изготовления:

1. Пластиковые.Они имеют привлекательный внешний вид, небольшой вес и невысокую стоимость. При правильном креплении и применении срок из эксплуатации составляет 15-25 лет. Смонтировать их можно самостоятельно. Крепятся такие фрагменты при помощи муфт или защелок с резиновыми уплотнителями. Иногда для фиксации применяется клей. Но такие изделия имеют высокий риск механического повреждения, делаются хрупкими при отрицательной температуре. Небольшие царапины на поверхности можно замаскировать акриловой краской.
2. Алюминиевые. Для соединения используются крепления с резиновыми и силиконовыми уплотнителями или специализированный клей. Необработанный материал может быстро покрыться ржавчиной. Избежать этого поможет слой лака.
3. Оцинкованные. Представляют собой металлические изделия с предварительно нанесенной полимерной защитой. Характеризуются широкой цветовой гаммой. Для крепления используются скобы с защелками, оснащенными резиновыми уплотнителями. Такие желоба имеют высокую прочность и не поддаются коррозии, если только не поврежден полимерный слой. Недостатком является частое отсутствие правильной формы, что усложняет сборку системы.

Еще в магазинах можно приобрести изделия из меди. Они прочные, устойчивые к ржавлению, имеют привлекательный внешний вид и продолжительный срок эксплуатации, но у них высокая стоимость.

Ливневка из меди прочная, устойчивая к коррозии, имеет привлекательный внешний вид и продолжительный срок эксплуатации, но у неё высокая стоимость.

Как правильно рассчитать желобы?

Стандартная длина элемента составляет 3-4 м. Для маленьких зданий хватит изделий сечением 70-115 мм. На больших сооружениях устанавливают желоба сечением до 200 мм. Нужно рассчитывать указанный фрагмент так, чтобы расстояние между ближайшими воронками составляло 8-12 м.

Собираем конструкцию желоба

Плюсы и минусы металлических водосточных систем

Десятилетиями у металлического водостока просто не было конкуренции, да и с появлением пластикового аналога для многих металл так и остается единственно возможным вариантом. Этому способствует внушительный перечень достоинств:

• Долговечность – в зависимости от вида металла, до 100 лет (медь, титан-цинк).
• Прочность – элементы могут погнуться при сильном механическом воздействии, но не лопнут и не сломаются.
• Износостойкость – ни летний зной на Юге, ни суровые зимы Севера металлу не страшны.
• Декоративность – металлические системы смотрятся солидно, обширная цветовая гамма упрощает выбор в тон к кровле.

Однако, все относительно – такие «долгожители», как медь и титан-цинк — это премиум-сегмент, доступный единицам. Срок службы металлических систем, доступных большинству – 30-60 лет, но и это в два, а то и три раза больше, чем у пластика. Ремонтированный элемент видно невооруженным глазом, а если речь о металлопластике, и повреждено покрытие, то это еще и очаг коррозии, как и любое другое повреждение защитного слоя. В этом случае срок службы значительно сократится. Естественно, что ни алюминий, ни алюцинк, ни медь, ни титан-цинк никогда не выцветут, тогда как защитный полимер так же подвержен выгоранию. И если пурал и пластизол могут похвастаться повышенной устойчивостью к УФ излучению, то полиэстер со временем утратит яркость. К явным же недостаткам металлических водостоков относят следующее:

• Стоимость – качественный металл дороже качественного пластика.
• Вес – иногда этот фактор решающий.
• Подверженность коррозии, возможность повреждения защитного слоя в процессе монтажа или эксплуатации (кроме меди).
• Сложность монтажа – необходим определенный набор инструментов и дополнительная герметизация стыков.

Тем не менее, металл пока занимает лидирующие позиции на рынке, хотя и пластик достаточно востребован. Возможно, со временем эта ситуация изменится, ведь сравнительно недавно полимерные водостоки вообще не воспринимали всерьез, а сейчас они составляют достойную конкуренцию металлическим.

Основные этапы монтажа системы водоотвода

Оборудование дачного дома ливневой системой можно осуществить самостоятельно. Для этого нужно произвести такие действия:

• установить кронштейны;
• смонтировать и закрепить желоба;
• зафиксировать сточные трубы и их держатели;
• обустроить отвод лишней жидкости в заранее выбранное место.

Проверка всех соединений проводится на каждом этапе выполнения работ.

Монтаж кронштейнов для слива

Для закрепления кронштейнов нужно соблюдать расстояние между желобом и стеной, которое колеблется в пределах 60-80 мм. В этом случае не образуется конденсат. Установку элементов делают с соблюдением уклона системы. Он составляет 5 мм на каждый погонный метр длины конструкции.

Сначала делается разметка кронштейнов. При длине кровельного ската около 6 метров перепад высоты в двух точках — первой и последней — составляет 60 см. От края крыши до крепежного элемента должен соблюдаться промежуток — 100-150 мм. Шаг между соседними кронштейнами колеблется в пределах 50-60 см для металлических конструкций и 30-40 см для пластиковых.

Сначала фиксируется первый верхний элемент, который находится на противоположной стороне от водосточной трубы. Следующим прикручивается последний, самый нижний кронштейн, после чего между крепежами натягивается бечевка и производится разметка остальных фрагментов. Для монтажа применяются стандартные саморезы.

Воронку нужно устанавливать на расстоянии 30-60 см от края желоба, причем фиксация производится за 15 см от нее.

Монтаж сточных желобов

Их нужно только собрать и зафиксировать на кронштейнах. Способ крепления зависит от типа системы и материала ее изготовления.

Установка сточных труб и держателей

Это последний этап сборки конструкции, на котором трубы для отвода воды устанавливаются строго под отверстием ливневой воронки. Для их фиксации используются хомуты, которые при помощи дюбелей прикручиваются к стене на расстоянии до 200 см друг от друга.

В последнюю очередь монтируется сливное колено, отводящее жидкость подальше от дома.

Куда отводятся дождевые воды с кровли дома?

После того как система будет установлена, нужно организовать место, где будет собираться дождевая вода. Тут возможны несколько вариантов:

1. Емкость. В землю на расстоянии 0,5-1 м от здания вкапывается бочка, к которой направляется сливное колено. Ее можно устанавливать и на поверхности грунта. Собранная жидкость используется для полива домашних или огородных растений.
2. Фильтрационный колодец. Она представляет собой яму, дно которой устилается щебнем. После этого монтируется колодец из бетонных колец.
3. Канализация. Тут нужно предварительно получить разрешение соответствующих коммунальных служб.
4. Дренаж или водоем.

Фильтрационный колодец представляет собой яму, дно которой устилается щебнем.

Опасность талой и дождевой воды для фундамента и фасада здания

Во время таяния снегов или при сильных ливнях влага начинает просачиваться в фундамент дома, выискивая малейшие щели и постепенно расширяя их.

Такая же опасность грозит и стенам. Не говоря уже о подмывании грунтов.

Помимо разрушения она создает благоприятную атмосферу для развития грибка, который очень быстро уничтожает крепкие здания, опасен для здоровья людей.

Организованный водоотвод поможет справиться с такими проблемами, направляя влагу по желобам и трубам в нужное русло.
