Схемы систем отопления для двухэтажного частного дома

Отопительная система и ее виды

Большую популярность получила водяная система отопления, которая применяется активно не только в частных домах, но и в квартирах. Принцип такой системы заключается в том, что теплоносителем является вода, которая транспортируется от котла к радиаторам. Радиаторы отдают тепло в помещение, после чего охлажденная вода вновь поступает к котлу для нагревания.

Различают 5 видов схем отопления, которые могут применять при монтаже отопительной системы двухэтажного частного дома. К таковым видам относятся:

1. Самотечная или естественная циркуляция
2. Однотрубная система
3. Двухтрубная
4. Коллекторная или лучевая
5. Система напольного обогрева

Все виды способов отопления могут комбинироваться друг с другом, что позволит соорудить максимально эффективную схему. Чтобы узнать об особенностях каждого вида, нужно их проанализировать.

Схема самотечного типа

Система отопления с естественной циркуляцией – это одна из самых первых схем, которые применялись при монтаже водяной отопительной сети в частных домах. Такая схема может применяться как для одноэтажных, так и для двухэтажных частных домов. Принцип самотечного типа реализован в особенностях разводки: подача и возврат теплоносителя выполняется по двум магистралям горизонтального типа, которые объединяются однотрубными вертикальными стояками и радиаторами.

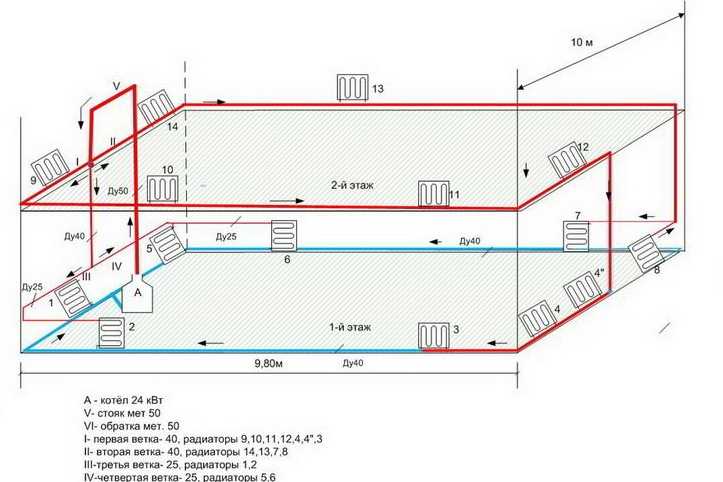

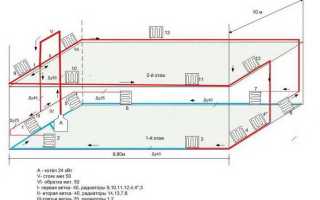

Схема системы отопления с естественной циркуляцией для двухэтажного дома функционирует следующим образом:

1. При нагревании воды в котле снижается ее удельный вес. Нагретая вода начинает вытесняться из теплообменника холодной.
2. Вертикальный коллектор – это путь, куда поступает горячая вода. Попадая в вертикальный коллектор, теплоноситель распределяется по горизонтальным магистралям, которые имеют уклон в сторону радиаторов. Самотечный способ отопления имеет невысокую скорость движения теплоносителя, которая не превышает 0,1-0,2 м/с.
3. Из стояков горячая вода направляется к радиаторам, где происходит отдача тепла и охлаждение.
4. Охлажденная вода под действием гравитации возвращается обратно в котел.
5. При нагревании происходит увеличение объема воды, поэтому для компенсации ее объема применяется расширительный бак. В системах с естественной циркуляцией установка расширительного бака осуществляется на самой верхней точке схемы отопления (зачастую для этого используется чердак).

Расширительный бак, устанавливаемый на чердаке, требует утепления. Если вода в баке замерзнет, то при включении отопления увеличенному объему воды некуда будет деваться, что может привести к разрыву трубы отопления.

Недостатком такой системы отопления является низкая скорость подачи теплоносителя к радиаторам, поэтому обогрев помещений происходит медленно. Очень часто такие варианты модернизируют путем установки циркуляционных насосов. Главным достоинством самотечной системы отопления является возможность обогрева помещения даже при отсутствии электроэнергии.

Отопление в двухэтажном доме с самотечной системой имеет смысл выполнять только тогда, когда в проживаемой местности часто происходят перебои с энергоснабжением. Такая схема хотя и имеет существенное преимущество, но в современных постройках применяется крайне редко.

О совместимости с различными котлами

При выборе схемы отопления в двухэтажный дом нужно учесть тип источника тепла. Например, с настенным газовым котлом способны работать все системы, кроме гравитационной. При отключении электричества теплогенератор попросту остановится. Лучший вариант для самотека – энергонезависимый напольный агрегат либо кирпичная печь с водяным контуром (баком – котлом, но не змеевиком!).

Прямая стыковка самотечной разводки с твердотопливным котлом крайне нежелательна, хотя домовладельцы все равно это делают.

Из-за малой скорости движения и медленного отбора теплоты отопительный агрегат станет перегреваться и закипать, рано или поздно случится авария. Обязательно нужна буферная емкость, отбирающая лишнюю энергию, причем подключенная по всем правилам самотека – большими диаметрами и с уклонами. Сооружение выйдет громоздким и некрасивым.

Закрытые системы двухэтажных домов совместимы с любыми котлами, в том числе двухконтурными. Единственная рекомендация: при подключении к твердотопливным агрегатам лучше использовать теплоаккумулятор, который не даст теплоносителю закипеть и предотвратит аварию.

Однотрубный тип отопления

Схема с однотрубной системой отопления двухэтажного дома способна нормально функционировать только с применением циркуляционных насосов.

Схема подключения нагревательных элементов для однотрубного типа имеет следующий вид:

1. По периметру дома проходит одна магистраль.
2. К этой магистрали подключены все радиаторы.
3. Такая магистраль одновременно играет роль и подачи и обратки.

Схематически разводка трубопроводов однотрубного типа отопления выглядит следующим образом:

Такие системы еще называют «ленинградками», так как их монтаж впервые был применен в бывшем городе Ленинград (нынче Санкт-Петербург). Главное достоинство такого варианта заключается в значительной экономии на монтаже трубопроводов. Несмотря на простоту конструкции, монтаж такой схемы имеет некоторые сложности:

1. Только при правильном расчете схемы будет осуществляться подача воды в каждый радиатор в одинаковом количестве.
2. После прохождения радиатора, теплоноситель будет возвращаться в коллектор, снижая температуру потока на несколько градусов.
3. Охлажденная вода на несколько градусов поступает к следующему радиатору. Принцип теплообмена повторяется. Чем больше радиаторов будет подключено к системе, тем быстрее вода охладится.
4. После прохождения последнего радиатора, который располагается на нижнем этаже, происходит возврат теплоносителя обратно в котел.

Одним из главных условий функционирования однотрубной системы отопления является выбор правильного диаметра трубы в зависимости от количества радиаторов. Диаметра главной магистрали должно хватать для того, чтобы теплоноситель подавался во все радиаторы. Обычно для этого используются трубы диаметром от 25 до 32 мм.

Как правильно сделать отопление в двухэтажном доме

Содержание статьи

Горизонтальная разводка

Горизонтальный тип разводки труб, в свою очередь, подразделяется на:

• лучевой (коллекторный);
• последовательный.

Для коллекторной схемы, которая, как самая популярная, будет подробнее описана далее, характерно наличие обособленной подводки для каждого радиатора.

Последовательный метод подразумевает существование отходящей от стояка единой отводки, пролегающей по периметру всех этажей и имеющей в составе подающую и обратную трубы.

Плюсы горизонтальной разводки:

• высокий показатель гидравлической устойчивости;
• возможность автоматически выставлять и поддерживать температуру в каждой отдельной комнате;
• при использовании схемы допускается установка отдельных теплосчетчиков, как двух, так и более;
• разводку такого типа можно размещать скрытно, не портя внешний вид комнат деталями трубопровода.

Минусы разводки:

• усложнённая схема запуска отопления: для обеспечения бесперебойной работы предварительно нежно выпускать из неё воздух;
• на всех радиаторах требуется устанавливать краны, чтобы спускать воздушные пробки;
• стоимость проекта, предусматривающего наличие коллектора, довольно высока, поскольку для обустройства необходимо закупить больше стройматериалов.

Монтаж двухтрубной системы отопления

Вертикальная двухтрубная система. Нажмите на фото для увеличения.

Существует горизонтальная и вертикальная двухтрубная разводка. В вертикальной системе все отопительные приборы подсоединяются к вертикальному стояку. Ее монтаж более дорогостоящий, но при эксплуатации в системе не будет воздушных пробок. В двухэтажных домах двухтрубное отопление чаще всего делают по этой схеме.

Горизонтальную систему монтируют в одноэтажных домах, имеющих большую площадь и протяженность. Для двухэтажного дома такая разводка не рекомендуется, так как высокое здание может не полностью прогреться.

Отопительные контуры обоих типов имеют отличную тепловую и гидравлическую устойчивость. Только для систем первого типа нужна балансировка вертикальных стояков, а второго – балансировка горизонтальных петель.

Рассмотрим монтаж вертикальной двухтрубной отопительной системы двухэтажного дома.

• нагревательный котел;
• циркуляционный насос;
• автовоздушник;
• балансировочный клапан;
• предохранительный клапан;
• термостатический клапан;
• расширительный бак;
• термоманометр;
• вентили;
• коллекторы подачи и «обратки» (в системах коллекторного типа);
• подающая труба;
• обратная труба;
• радиаторы отопления.

Выбираем радиаторы отопления. Лучше приобрести батареи с большей теплоотдачей (алюминиевые). Устанавливаем котел. Циркуляция теплоносителя будет лучше, если его установить ниже уровня подводимых труб. По нормам пожарной безопасности котел должен быть расположен от ближайшей стены на расстоянии, превышающем полметра. Желательно установить его в подвале. В помещении стены пол и потолок выполняются из негорючих материалов. Котельная должна быть оборудована для воздухообмена специальным вентиляционным каналом либо окном с форточкой.

Переходим к разводке труб. Сначала монтируем обратный трубопровод от котла. «Обратку» обязательно расположить ниже подачи. Делам необходимые ответвления для нагревательных приборов. Если предусмотрен циркуляционный насос, монтируем байпас с насосом в обратный трубопровод и врезаем в этой зоне три крана.

Под окнами устанавливаем радиаторы, предварительно закрепив на стенах специальные металлические крепления. От батареи до основания пола расстояние должно быть 10 см и более, а от выступающих частей подоконника – 12 см. После этого подключаются трубы.

После окончания монтажа системы отопления необходимо ее промыть. Для этого нужно разъединить трубы подачи и обратки. В подающую трубу нужно пустить чистую воду и заполнить систему. Загрязненную воду сливаем в канализацию через шланг, который присоединяем к обратной трубе. Промывать систему отопления необходимо до появления на выходе системы чистой воды.

Перед отопительным сезоном необходимо проверить смонтированную систему отопления, заполнив ее горячей водой. Воду нужно нагреть до 95°С, заполнить систему и час выдерживать ее при такой температуре. При заполнении системы надо избавиться от воздушных пробок и в случае появления в местах соединения течи устранить ее.

В результате Вы получаете замкнутую отопительную систему, которая всегда поддерживает комфортную температуру и создает в Вашем двухэтажном доме уютную обстановку.

Простейшая схема

Основная сложность монтажа отопительной системы заключается в необходимости подачи теплоносителя на второй этаж здания. А главное преимущество однотрубных сетей — в их простоте и дешевизне монтажа. Независимо от способа разводки — верхнего или нижнего — они позволяют существенно сэкономить на материалах и комплектующих, сократив общую протяженность трубопровода. При необходимости разные типы систем отопления можно комбинировать между собой, увеличивая тем самым эффективность их работы.

Схема однотрубной системы очень проста. От котла отходит одна труба, к которой подключаются радиаторы. Пройдя через все элементы отопительной сети, труба возвращается в нагревательный агрегат. В результате теплоноситель проходит по замкнутому кругу, повторяя этот цикл раз за разом.

Особенность однотрубных схем заключается в разнице температуры теплоносителя в разных частях сети. Выходя из котла, вода имеет максимальную температуру. По мере прохождения по замкнутому контуру она постепенно остывает, отдавая свое тепло каждому из установленных радиаторов. Они в свою очередь отдают его воздушному пространству помещений.

Принцип работы такой системы определяет ее технические особенности:

• В сети может быть строго определенное количество радиаторов.
• Система не может масштабироваться и изменяться в процессе эксплуатации.
• Радиаторы, расположенные в удалении от котла, меньше нагреваются и, как следствие, хуже обогревают помещение.
• Схема не подходит для домов большой площади с большим количеством отапливаемых помещений.

Эти особенности определяют и недостатки однотрубных систем, а также ограничения на их использование. С другой стороны, если правильно смонтировать сеть отопления в двухэтажном частном доме и подобрать эффективное нагревательное оборудование, можно обеспечить комфорт, уют, оптимальный микроклимат и благоприятный для человека температурный режим.

Однотрубные системы имеют и плюсы, чем и определяется их популярность. Важнейшее преимущество — дешевизна монтажа за счет сокращения количества труб и времени.

Важно! Подобная схема подходит для домов разной этажности и с разной планировкой. Независимо от архитектурных особенностей дома она будет полностью охватывать все помещения

При монтаже допускается прокладывать лежак в стяжке пола. Для систем типа «теплый пол» однотрубная схема — идеальный выбор. Прокладка трубопровода может выполняться и по поверхности пола. В этом случае необходимо, чтобы лежак проходил как можно ниже.

Балансировка

Смысл данной операции в том, чтобы уравновесить все ветви системы и отрегулировать в каждой из них расход воды. Для этого каждое ответвление надо правильно подключить к магистралям, то есть, установить на врезке специальные балансировочные вентили. Также регулировочные краны или термостатические клапаны устанавливаются на подводках ко всем радиаторам.

Осуществить точную балансировку своими руками не так-то просто, нужно иметь соответствующие приборы (хотя бы манометр для измерения перепада давления на балансовом вентиле) и выполнить расчеты на потери давления. Если ничего этого нет, то надо после испытаний заполнить систему, спустить воздух и включить котел. Далее, балансировка двухтрубной системы производится на ощупь, по степени прогрева всех батарей. Находящиеся рядом с теплогенератором приборы надо «прижимать», чтобы больше тепла уходило к дальним. То же и с целыми ветвями системы.

Системы с естественной и принудительной циркуляцией какая лучше

Различие между этими двумя типами циркуляции состоит в способе передвижения воды по СО. Для реализации принудительной схемы необходимо устанавливать специальное оборудование, в частности циркуляционный насос, для естественной такой потребности нет.

ЕЦ характеризуется рядом достоинств:

• отсутствие при работе системы шума и вибрации;
• элементарность монтажа и обслуживания;
• большой срок эксплуатации.

Монтаж системы с естественной циркуляцией

При этом СО с естественной циркуляцией достаточно медленно запускаются, вода в трубах таких систем может замерзнуть при минусовых температурах на улице. Еще один минус заключается в необходимости установки больших по сечению труб (они дороже и более сложны в установке).

Сейчас такие системы применяются достаточно редко. Пользователи отдают предпочтение более современной и эффективной схеме обогрева. Это СО с принудительной циркуляцией, имеющая следующие важные преимущества:

• возможность строительства в частном доме разводки любой протяженности;
• независимость качества обогрева от показателей температуры теплоносителя;
• простая регулировка рабочих режимов.

СО с принудительной циркуляцией

В вариантах с принудительной циркуляцией горячая вода идет по трубам благодаря работе насосного оборудования. Вода идет от котла, в котором нагревается, под действием специального насоса (его называют циркуляционным).

На каждом радиаторе при такой схеме обогрева ставят вентили и краны Маевского. Первые дают возможность выбирать температуру нагрева конкретной батареи. Вентили могут быть автоматическими и ручными. А кран Маевского позволяет удалять из системы ненужный воздух.

Вентили и краны Маевского

Специалисты советуют монтировать в двухэтажных коттеджах СО с двухконтурным котлом и принудительной циркуляцией. Тогда вам будет очень просто сделать в доме «теплый пол», установить полотенцесушители и всегда контролировать работу СО, выставляя для себя наиболее комфортную температуру.

Стоит ли монтировать самостоятельно

Как уже можно было понять из всего вышесказанного, отопление «Петля Тихельмана» имеет довольно-таки простую конструкцию. В любом случае собрать ее будет не сложнее чем обычную тупиковую систему. Однако при этом стоит учитывать то, что петля Тихельмана чаще всего монтируется в домах очень большой площади. Сборка же систем отопления в таких зданиях уже сам по себе имеет массу нюансов. К тому же и расчет коммуникаций для такого объекта следует делать максимально точный. Просто взять усредненные значения (10 кВт котла на 1 м 2 помещения, диаметр труб 26 и 16) в этом случае не получится. Сделать же правильные расчеты по таблицам и даже с использованием соответствующих программ самостоятельно будет довольно-таки сложно. Поэтому для проектирования и монтажа системы «Петля Тихельмана» в большом доме все же стоит нанять специалистов.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Существующие схемы однотрубной системы в частном доме

Для обогрева частного дома может применяться как вертикальная, так и горизонтальная схема однотрубного отопления.

Для одноэтажных зданий наибольшее применение нашел горизонтальный вариант, как правило, с замкнутым контуром. Для теплоснабжения двухэтажного дома могут использоваться обе названные схемы.

Горизонтальная система однотрубного отопления частного дома

Такая схема отопления подразумевает последовательную установку радиаторов, подключаемых к одному магистральному трубопроводу. При этом подвод и отвод теплоносителя к отопительным приборам может осуществляться диагонально (подача организована в верхней части радиатора, а обратка – в нижней) или по нижнему варианту (и подача, и обратка расположены внизу приборов). Наибольшее распространение для обогрева одноэтажного частного дома получил второй вариант, имеющий название «ленинградка».

Рисунок 2 – Горизонтальная схема однотрубного отопления

В общем случае горизонтальная однотрубная система отопления конструктивно проста: магистраль прокладывается от источника тепла по всему периметру здания и возвращается обратно. Как правило, подающая линия располагается внизу (над или под полом), и к ней подключается требуемое количество радиаторов.

Циркуляция теплоносителя при таком варианте может обеспечиваться естественным образом (самотеком) или принудительно (при помощи циркулярного насоса). В первом случае при монтаже требуется соблюдать уклон подающей магистрали в сторону движения воды. Радиаторы же должны располагаться на одном уровне.

Известно, что теплоноситель, проходя последовательно все приборы отопления, постепенно охлаждается. Поэтому при естественной циркуляции температура в радиаторах по мере удаления от источника тепла будет уменьшаться все сильнее.

Устранить указанный недостаток можно, либо повышая температуру теплоносителя, что не всегда целесообразно, либо увеличивая скорость его движения, для чего в системе и устанавливается насос.

В случае использования горизонтальной схемы с естественной циркуляцией для отопления двухэтажного дома предусматривается наличие вертикального стояка, который следует врезать в магистральную трубу на первом этаже и желательно до первого радиатора. Теплоноситель сначала будет подаваться на второй этаж, проходить все установленные там приборы, затем спускаться на нижний уровень и, пройдя оставшиеся радиаторы, возвращаться в котел.

Понятно, что в этом случае температура на втором этаже дома будет выше. Но если мощности котла окажется не достаточно, он не сможет обеспечить подачу воды наверх, и система перестанет функционировать. Этот недостаток устраняется установкой циркулярного насоса, обратного стояка, а также монтажом между подающим стояком и первыми отопительными приборами кранов, позволяющих регулировать подачу тепла и требуемую температуру на каждом из уровней двухэтажного здания.

Рисунок 3 – Горизонтальная схема однотрубного отопления двухэтажного дома

Вертикальная однотрубная система отопления частного дома

Такая схема отопления часто применяется для обогрева двухэтажного дома. В общем случае вертикальная однотрубная система предусматривает верхнюю разводку, поэтому магистральные трубы отопления прокладываются по чердачному помещению. От них отходят стояки, подающие теплоноситель в радиаторы, которые должны быть установлены на разных этажах друг под другом.

Циркуляция воды также может осуществляться, как принудительно (при помощи насоса), так и естественно (самотеком). В последнем случае при монтаже требуется соблюдение уклонов подводящих и отводящих магистралей, а также использование труб большого диаметра.

Рисунок 4 – Вертикальная схема однотрубного отопления

Обозначения: I –стояк проточный; II, III – стояки со смещенными и осевыми замыкающими участками; IV, V – стояки проточно-регулируемые: 1 –магистраль подачи теплоносителя; 2 – прибор отопления; 3 –кран проточный; 4 – кран двойной регулировки; 5 –замыкающий участок осевой; 6 –замыкающий участок смещенный; 7 – обходной участок; 8 – воздушник; 9 –бак расширительный; 10 – стояк главный; 11 –магистраль обратки; 12 – теплообменник; 13 –насос циркулярный

Однотрубная или двухтрубная

Как можно понять из названия, эти системы различаются по числу магистральных трубопроводов, подающих теплоноситель в радиаторам. В однотрубной схеме все подводки от батарей присоединяются к одному общему трубопроводу, он является одновременно подающим и обратным. Ярким примером такой системы считается знаменитая «ленинградка», показанная ниже на рисунке:

При кажущейся простоте монтажа и экономии материалов однотрубная система обладает одним серьезным недостатком. Поскольку каждая батарея сбрасывает остывшую воду в общую магистраль, то к следующему радиатору теплоноситель приходит с более низкой температурой и так далее, до конца ветви. Из-за чего самый последний отопительный прибор может быть еле теплым. Что это значит?

Комнату все равно надо обогревать, а значит, придется наращивать теплоотдачу батареи, то есть, увеличивать количество секций. Получается, мы сэкономили на трубах и фитингах, но потратились на дополнительные секции. Прибавьте сюда трудности с регулированием в двухэтажных домах и невозможность естественной циркуляции.

Недостаток двухтрубной системы состоит лишь в том, что на ее сборку нужно больше материалов, так как в этом случае подающий и обратный коллектор разделены. То есть, теплоноситель приходит ко всем батареям по одной трубе, а уходит – по другой. Данная схема системы отопления частного дома обладает множеством достоинств, а потому наиболее популярна. Это повод для того чтобы остановить свой выбор именно на двухтрубной системе.

Общий принцип работы

Схема работы любой системы отопления заключается в преобразовании энергии сгоревшего газа, твёрдого (жидкого) топлива или электричества в тепловую. По трубам нагретая вода (антифриз) поступает в радиаторы, где отдаёт тепло в пространство.

Гравитационная система

Уклон труб при естественной циркуляции в отопительной системе

В основе функционирования лежат законы физики. Если контуры предусматривают естественное движение воды, то такая схема называется гравитационной.

Сделать контур тёплого пола в гравитационных системах без применения дополнительных насосов крайне трудно. Перепад труб в полу на несколько миллиметров приводит к завоздушиванию и прекращению движения теплоносителя.

Плотность нагретого теплоносителя ниже, чем холодного. За счёт разности плотности вода/антифриз из котла по подающему стояку (диаметр 60 – 80 мм) поднимается вверх. В верхней части всей системы устанавливают расширительный бачок открытого или закрытого типа.

По периметру помещений второго этажа прокладывают верхний контур разводки. Трубу диаметром 40-50 мм монтируют с уклоном 2 -3 см на метр длины. В местах установки радиаторов в разводку вваривают трубы диаметром 16 – 25 мм. По ним жидкость стекает в радиаторы. Затем теплоноситель поступает в батареи на первом этаже.

На уровне котла или немного ниже по периметру здания прокладывают нижний контур (обратку), в который собирается охлаждённая вода.

Схема находит применение в местах, где часто отключают электроэнергию, необходимую для работы насосов. Газовые котлы в этом случае оборудованы энергонезависимым приборами безопасности.

Эта же схема нужна для систем с котлами на твёрдом топливе. В случае отключения электричества циркуляция прекращается, а дрова/уголь продолжают нагревать воду. Остановить работу твердотопливного котла можно только быстро убрав горящее топливо, что крайне проблематично. Возникает повышенное давление, способное разрушить трубы и радиаторы.

Что дает принудительная циркуляция

Все преимущества систем водяного отопления, где происходит циркуляция теплоносителя с принудительным побуждением, обеспечивает один незамысловатый элемент – насос. Его ставят на подающий или обратный трубопровод непосредственно возле котла, в результате чего скорость движения воды по трубам ощутимо возрастает. Если при самотеке скорость теплоносителя составляет 0.1—0.3 м/с, то после установки насоса она повышается до 0.7—1 м/с. Это дает массу преимуществ.

Итак, разберем все достоинства системы с принудительной циркуляцией:

• возросла скорость воды – увеличился ее расход, значит, можно уменьшить диаметр трубы;
• время прогрева всех радиаторов уменьшается, нет инерционности;
• большая протяженность ветвей и магистралей, выбор удобного способа их прокладки. Главное, чтобы насос развивал необходимое давление;
• уклоны трасс можно соблюдать минимальные. Они нужны только для опорожнения трубопроводов;
• когда монтируется система закрытого типа, то расширительный бак можно разместить в котельной.

Список остальных преимуществ весьма обширен, перечислять их все нет необходимости. Разве что стоит упомянуть важный момент: система с принудительной циркуляцией позволяет устраивать в частных домах такой вид отопления, как теплые полы. А вот недостатков всего 2, но один из них играет важную роль. Это зависимость обогрева здания от наличия электроэнергии. Отключили ее – остановился насос – остыли батареи.

Есть и худший вариант развития событий. Твердотопливный котел после отключения электричества быстро перегреется и закипит, а дальше – взрыв. Поэтому принудительная циркуляция всегда должна обеспечиваться средствами бесперебойного питания или генератором, чтобы система отопления продолжала нормально функционировать.

Второй недостаток состоит в том, что работающий насос потребляет небольшое количество электроэнергии и случается, что иногда издает шум. Но эти нюансы малозначительны по сравнению с количеством вариантов схем отопления, которые позволяет реализовать принудительное движение теплоносителя. Вот их список:

• однотрубная;
• двухтрубная;
• коллекторная (лучевая);
• водяные теплые полы.

Особенности монтажа однотрубной отопительной системы

Традиционно монтажные работы начинаются с выбора места и установки источника отопления. В зависимости от вида он может крепиться к стене (электрические или газовые котлы) или на полу (газовое или твердотопливное оборудование). В последнем случае требуется обязательное устройство дымохода.

На следующем этапе осуществляют прокладку основных магистралей на каждом из уровней одно- двухэтажного здания, не забывая устанавливать тройники в местах соединения с радиаторами отопления и байпасов (при наличии).

Далее монтируется циркулярный насос.

После этого приступают к установке расширительного бака, который должен быть размещен в самой высокой точке одно- или двухэтажного дома. При этом минимальная высота его расположения составляет 3 м.

На следующем этапе осуществляют монтаж радиаторов. Как правило, они должны располагаться под окнами. Для этого сначала делают разметки крепления приборов отопления с учетом требований по соблюдению расстояний до конструкций (пола, стен и т.д.), а затем устанавливают кронштейны и навешивают на них батареи.

При присоединении радиаторов к основной магистрали следует придерживаться выбранной схемы подключения, избегая лишних изгибов труб. После этого монтируются заглушки, краны Маевского и перекрывающая арматура.

После подключения системы отопления к котлу осуществляют ее опрессовку сжатым воздухом. Затем заполняют ее теплоносителем и производят пробный запуск и при необходимости регулировку.

Для возможности слива и пополнения системы водой рекомендуется предусмотреть установку специального узла.

Естественная и принудительная циркуляция

Однотрубные системы могут монтироваться с естественной или принудительной циркуляцией теплоносителя. Схема всегда выбирается исходя из планировки и архитектурных особенностей здания. Для 1-этажных домов предпочтительна естественная циркуляция воды в магистрали. Подходит такая схема и для двухэтажных частных домов. Нужно только учитывать планировочные особенности здания.

Принудительная циркуляция

Работоспособность системы отопления определяется правильным местом установки расширительного бачка. В одноэтажных домах нередко приходится выносить его в чердачные помещения, что чревато его перемерзанием в холодные месяцы зимы. В двухэтажном здании такая проблема отпадает сама собой. Расширительный бак можно разместить в любом месте на втором этаже. Такое расположение обеспечит необходимый сброс теплоносителя.

Системы с естественной циркуляцией чаще всего монтируют с верхней разводкой, когда теплоноситель поступает в радиаторы сверху. Основной плюс такого способа — максимально равномерное прогревание отопительных приборов. Для обеспечения гравитационного движения воды в трубах их прокладывают под уклоном 3–5 градусов. Трубы подбираются таким образом, чтобы по мере подвода обратной магистрали к котлу их диаметр увеличивался. В результате получается эффективная, простая в эксплуатации и надежная система.

Несмотря на достоинства система с естественной циркуляцией в двухэтажных зданиях монтируется не так уж часто. Основная причина этого — ограничения на площадь помещения, где можно создавать такие коммуникации. Напора теплоносителя, передвигающегося по трубам естественным путем, достаточно для того, чтобы обогреть дом не более 130 кв. метров. Этажность здания значения не имеет. Негативно сказывается на работе и значительная дельта температур в подающей трубе и обратке.

Однотрубная система с принудительной циркуляцией более эффективна. Лучше использовать схему, при которой от котла отходят две ветви — одна на каждый этаж. При использовании такого подключения обязательно нужна установка запорной арматуры на входе трубы.

Работа системы при этом выглядит следующим образом. Теплоноситель выходит из котла по подводящей трубе и расходится по двум веткам. На каждой ветке установлены радиаторы, нагреваемые за счет прохождения теплой воды. Далее теплоноситель поступает в единую трубу-обратку, которая ведет к котлу. Установка запорной арматуры позволяет обогревать не все помещение, а только его половину, поскольку при необходимости одну ветку можно легко отключить.

Но подобное решение является энергозависимым, а в случае отключения электроэнергии дом останется без тепла. Ведь циркуляционный насос остановит свою работу.

Система с естественной циркуляцией

Принцип ее действия основан на конвективном движении воды. Горячий теплоноситель, выходящий из котла, имеет меньшую плотность и вес, нежели охлажденная вода, приходящая по обратной магистрали. Последняя стремится опуститься вниз и вытеснить более легкий нагретый теплоноситель. За счет этого и происходит естественная циркуляция. Для нормальной работы системы требуется выполнение нескольких условий:

• из-за низкой скорости движения жидкости диаметры труб должны быть увеличены, чтобы обеспечить необходимый расход теплоносителя;
• разность плотностей и масс воды с разной температурой невелика, поэтому схема отопления с естественной циркуляцией должна монтироваться с большими уклонами горизонтальных участков;
• сеть трубопроводов находится под естественным давлением, создавать избыточное – недопустимо, иначе течение жидкости прекратится. Значит, расширительный бак может быть только открытого типа и должен устанавливаться выше всей системы;
• чтобы выдержать все уклоны, котел часто приходится размещать в небольшом углублении.

Что же нам дает такая схема разводки отопления в двухэтажном доме, где соблюдение всех условий требует тщательных расчетов и приводит к большому расходу материалов и сложности монтажа? Ответ прост: гравитационная схема, функционирующая совместно с обычным твердотопливным или газовым котлом, делает водяное отопление двухэтажного дома независимым от электричества. Подчас это очень важный фактор, например, в районах с ненадежным электроснабжением. Это и есть сфера применения самотечных систем.

Горизонтальные системы

Это замкнутая двухтрубная система, в которой вместо вертикальных стояков проложены горизонтальные ветви, а к ним присоединяется определенное число отопительных приборов. Как и в предыдущем случае, ветви могут иметь верхнюю, нижнюю и комбинированную разводку, только теперь это происходит в пределах одного этажа, как показано на схемах:

Как видно на рисунке, система с верхней разводкой требует прокладки труб под потолком помещений либо на чердаке и в интерьер будет вписываться с трудом, не говоря уже о расходе материалов. По этим причинам схема применяется нечасто, например, для обогрева подвальных помещений либо в случае, когда котельная находится на кровле здания. Но если правильно подобран циркуляционный насос и произведена настройка системы, то и с крышной котельной трубы лучше пустить понизу, с этим согласится любой домовладелец.

Комбинированная разводка незаменима тогда, когда нужно смонтировать двухтрубную гравитационную систему, где теплоноситель движется естественным образом за счет конвекции. Подобные схемы до сих пор актуальны в районах с ненадежным электроснабжением и в домах малой площади и этажности. Ее недостатки в том, что через все комнаты проходит множество труб большого диаметра, спрятать их весьма затруднительно. Плюс высокая материалоемкость проекта.

Ну и наконец, горизонтальная система с нижней разводкой. Неслучайно она наиболее популярна, ведь схема сочетает в себе массу достоинств и почти не имеет недостатков. Подводки к радиаторам короткие, трубы всегда можно спрятать за декоративным экраном или замонолитить в стяжку пола. При этом расход материалов приемлем, а с точки зрения эффективности работы трудно подыскать вариант лучше. Особенно когда применяется более совершенная попутная система, продемонстрированная ниже на схеме:

Ее главное преимущество заключается в том, что вода в подающем и обратном трубопроводе проходит одинаковое расстояние и течет в одном направлении. Поэтому гидравлически это самая стабильная и надежная схема при условии, что все расчеты проведены правильно и учтены особенности монтажа. Кстати говоря, нюансы систем с попутным движением теплоносителя состоят в сложности устройства кольцевых контуров. Зачастую трубами надо пересекать дверные проемы и другие препятствия, из-за чего стоимость проекта может вырасти.

Двухконтурное отопление

Установка двухтрубной отопительной системы повышает комфортность проживания в двухэтажном доме. Такая конструкция, в отличие от одноконтурной, позволяет регулировать температуру радиаторов в каждой комнате. Это в значительной мере экономит ресурсы и уменьшает затраты на их оплату. Для двухтрубного контура устанавливают две магистрали:

• одна подаёт в радиаторы воду или антифриз;
• другая выводит теплоноситель обратно.

У каждого радиатора есть две трубы и термостатический клапан, позволяющий регулировать температуру. С его помощью можно уменьшить теплоотдачу или перекрыть поступление теплоносителя совсем. Преимущества такого отопления:

• потеря давления значительно уменьшается;
• можно обойтись насосом средней и малой мощности;
• температура сохраняется одинаково для всех радиаторов;
• внутри системы можно использовать различные тепловые устройства;
• ремонт и замену деталей можно производить без остановки всей системы.

Как сделать однотрубную систему отопления: устройство и элементы

В состав системы входят следующие элементы: котел, магистральный трубопровод, радиаторы, расширительный бачок, помпы или насосы, обеспечивающие перемещение теплоносителя. Кроме того, замкнутый контур подразумевает возможность естественной циркуляции. В этом случае вода двигается за счет разницы плотности при изменении температуры: нагретая в системе вода вытесняется тяжелой холодной водой, из-за чего попадает в стояк.

Из стояка горячая вода разносится по всей системе, попадая в радиаторы и тем самым обеспечивая обогрев помещений. Для функционирования естественной системы циркуляции трубопроводы должны быть расположены с постоянным уклоном, составляющим не менее 3-5 градусов.

Такое правило далеко не всегда выполнимо, поскольку при таком уклоне перепад высоты на один метр трубопровода будет доходить до нескольких сантиметров. Для осуществления принудительной циркуляции используется насос, расположенный на обратной стороне контура непосредственно перед входом в котел. Такой насос создает давление, необходимое для перемещения жидкости с заданной скоростью. Использование циркуляционного насоса тоже подразумевает создание уклона трубопровода, но его в таком случае можно снизить до 0,5-1 градуса.

Чтобы вода не застаивалась в системе при отсутствии электричества, в комбинированных системах или системах с принудительной циркуляцией устанавливается разгонный коллектор, который поднимает жидкость на определенную высоту. Как правило, верхняя точка коллектора является местом присоединения расширительного бачка, который позволяет регулировать давление в системе и может предотвратить разрыв труб при слишком большом расширении жидкости. Схема однотрубного отопления частного дома предусматривает наличие закрытых расширительных бачков, которые не дают возможности теплоносителю контактировать с воздухом. Такой бачок оборудован встроенной мембраной, которая с одной стороны прижимается воздухом, а с другой стороны – теплоносителем. Установка подобных устройств возможна на любом участке системы.

Расширительные бачки открытого типа гораздо удобнее в использовании, но очень требовательны к месту установки. Так, установка такого приспособления возможна исключительно в высшей точке отопительной системы, а доступ воздуха к теплоносителю может привести к появлению преждевременных неполадок, поскольку в таком случае система будет подвержена коррозийному влиянию. Перед установкой необходимо провести расчет однотрубной системы отопления.

Детали системы устанавливаются по следующему алгоритму:

1. Отопительный котел.
2. Разгонный коллектор, оборудованный ответвлением для расширительного бачка.
3. Трубопровод, установленный с уклоном. Обязательно проведение контура в жилые помещения.
4. Отопительные элементы.
5. Циркуляционный насос.

Загрузка…

Отопление с применением двухтрубной схемы

Схема двухтрубной системы отопления для двухэтажного дома очень проста. Ее принцип заключается в использовании двух магистралей: подающей и обратки. По подающей магистрали теплоноситель поступает от котла к радиаторам, а в обратку поступает охлажденная вода, возвращаемая в котел. Первоначально монтируются обе магистрали, после чего осуществляется подключение к ним радиаторов в любом количестве.

Двухтрубный вариант является максимально эффективным, так как на каждый радиатор будет поступать теплоноситель с одинаковой температурой.

Такая система отопления подразделяется на два вида:

1. Тупиковая. Принцип тупиковой системы заключается в том, что подающая и обратная магистраль заканчивается на последнем радиаторе. При этом происходит изменение направления движения теплоносителя, так как он начинает протекать обратно к котлу. Выше на схеме представлена схема тупикового типа отопления.
2. Попутная. Подающая магистраль заканчивается на последнем радиаторе, а обратка начинается от первой батареи. При попутной схеме отопления направление движения воды не изменяется.

Обе системы отопления двухэтажного дома функционируют с применением принудительной циркуляции. В качестве материала для монтажа магистралей можно использовать трубы из полипропилена.

Отопление в частном доме можно сооружать из полипропиленовых труб, за исключением системы самотечного типа. Использование полипропилена упрощает процесс монтажа, а также удешевляет его.

Способ циркуляции воды

Первым делом, разберем наиболее важные моменты. Одним из них является способ циркуляции воды. Основной принцип работы системы отопления довольно прост. В специальном котле, виды которого мы обсудим позже, происходит нагрев теплоносителя. Затем горячая вода (или то, что ее заменяет) по трубам идет в место назначения, а точнее — в радиаторы. Этот маршрут называется прямым током.

В процессе своего путешествия теплоноситель естественным образом потихоньку остывает. Пройдя через радиаторы, он должен вернуться обратно для повторного подогрева. Таким образом, вода беспрестанно «бегает» по кругу. И это движение может происходить либо естественным, либо принудительным путем.

Естественная циркуляция

Циркуляция воды естественным способом происходит исключительно под влиянием законов физики, которые мы знаем еще из школьного курса. Если кто-то напрочь забыл, о чем говорилось на некоторых уроках, напомним: плотность горячей воды отличается от того же показателя холодной.

Что это нам дает? То, что более плотная холодная вода по факту возвращения в котел вытесняет горячую, как бы выпихивая ее оттуда и, тем самым, провоцируя на новый заход по нужному маршруту. С такой подачи теплоноситель устремляется в стояк, из которого разбегается по сделанным ответвлениям, ведущим к радиаторам.

Чтобы этот путь был еще проще, трубы, ведущие от стояка к батареям, монтируются под небольшим уклоном. Буквально 3–5 градусов в сторону радиатора — и вот уже воде ничто не мешает достичь цели.

С одной стороны, это самый простой способ получить тепло в доме. Единственная сложность заключается, пожалуй, в соблюдении необходимого уклона труб во время установки. Поэтому справиться с монтажом такой системы может даже неопытный мастер.

С другой стороны, давление при естественной циркуляции довольно невелико. И это приводит нас к первому различию систем в одноэтажном и двухэтажном доме. Дело в том, что при естественной циркуляции длина контура довольно ограничена, как и количество радиаторов, которые можно к нему присоединить.

Вода идет по трубам не слишком быстро, а в процессе постепенно остывает. Если маршрут будет слишком длинным, то к его концу теплоноситель уже не сможет выполнять свои функции, и вы получите практически неотапливаемые помещения. Да и для поднятия на второй этаж давления просто не хватит. Поэтому для двухэтажного здания такой вариант не подходит.

Принудительная циркуляция

В отличие от предыдущего метода, здесь все решает дополнительное оборудование — циркуляционный насос. Он отвечает за движение воды и, соответственно, за давление в трубах. С помощью циркуляционного насоса необходимое ускорение задается как прямому, так и обратному ходу теплоносителя.

Это оборудование может обладать различной мощностью, а потому вполне реально подобрать необходимые параметры для здания с любыми габаритами. Циркуляционный насос легко загонит воду и на второй этаж, и на третий, при этом она не успеет остыть. То есть ограничение длины контура, свойственное случаям с естественной циркуляцией, здесь не имеет значения.

Монтаж системы с циркуляционным насосом не вызывает особых затруднений. Некоторые моменты реализуются даже проще, чем при естественной циркуляции — например, отпадает нужда соблюдать необходимый уклон участков трубопровода, подводящих теплоноситель к радиаторам.

Но есть, конечно, и минусы. Помимо самого факта необходимости приобретения оборудования (и сопутствующих этому затрат), необходимо учитывать еще и то, что для работы циркуляционного насоса необходима электроэнергия. Если в вашем месте проживания отключение света является довольно регулярным событием, то необходимо позаботиться о приобретении и установке запасного генератора.

В противном случае, при отключении электричества в зимний период вы рискуете получить не только охлаждение помещений, но и нарушение работоспособности всей отопительной системы. Если насос простоит долгое время, а во внешней атмосфере будет температура ниже нуля, то вода в трубах замерзнет и расширится. Это напрямую скажется на состоянии трубопровода.

Впрочем, запасной генератор, в любом случае, является полезной вещью, поэтому его приобретение наверняка не раз вас выручит. Если же не зацикливаться на зависимости от электроэнергии, то принудительная циркуляция является оптимальным — а для двухэтажных домов и единственно возможным — вариантом.

Коллекторный тип распределения теплоносителя

Коллекторную систему распределения теплоносителя еще называют лучевой, так как она имеет вид лучей и представляет собой разновидность двухтрубной разводки. Это модернизированная схема, удовлетворяющая требования эффективности, экономичности, а также индивидуальности дизайна. Особенности способа отопления обусловлены следующими факторами:

1. От котла теплоноситель подается не в магистраль, а к главному распределительному узлу, который и называется коллектором.
2. Каждый радиатор представляет собой отдельный луч, к которому подведена подающая труба и обратка.
3. Подводящие трубы и обратка обычно скрываются в стенах, за напольным покрытием или за натяжным потолком. Чтобы снизить тепловые потери, подводящие трубы рекомендуется утеплять.
4. Коллекторы еще называют ротаметрами, посредством которых выполняется ручная регулировка подачи теплоносителя. Ротаметры можно оснастить сервоприводами, подключаемые к терморегулятору, что позволит выполнять управление теплоносителем в автоматическом режиме.

Системы отопления напольного типа

Монтаж системы напольного отопления монтируется непосредственно в процессе проведения ремонтных или строительных работ. Для монтажа напольной системы используют два варианта:

1. Скрытие змеевиков из труб в цементной стяжке.
2. Укладка труб в теплораспределительных металлических пластинах. Стяжка пола при этом не выполняется.

Концы труб напольного типа соединяются с коллектором. В контур осуществляется подача теплоносителя с максимальной температурой нагрева 50 градусов. Это становится возможным благодаря монтажу на коллекторе термоголовок RTL.

Теплый пол пользуется огромной популярностью, так как при использовании такой системы отопления происходит равномерный прогрев всего помещения. Как показывает практика, при монтаже такой системы не требуется дополнительно устанавливать радиаторы в комнате.

Преимущества и недостатки каждой системы

Зная виды системы отопления, которые можно применить для обогрева двухэтажного дома, нужно уделить внимание рассмотрению вопроса об их преимуществах и недостатках.

Система с естественной циркуляцией

Для данной системы присущи следующие преимущества:

1. Возможность использовать отопление даже тогда, когда отсутствует электричество.
2. Отсутствие необходимости установки циркуляционного насоса, который потребляет электроэнергию.

К недостаткам данной схемы относят:

1. Невысокая скорость подачи теплоносителя, что замедляет обогрев помещений;
2. Необходимость расчета уклонов при монтаже такой схемы;
3. Порча внешнего вида помещений, так как трубы монтируются под уклоном;
4. Невозможность использования полипропиленовых труб;
5. Невозможность монтажа теплого пола, так как для этого понадобится установка циркуляционного насоса;
6. Увеличенные затраты топлива на медленный прогрев помещения;
7. Высокая стоимость работ, так как для монтажа стальных труб понадобится помощь сварщика;
8. Высокая стоимость стальных трубопроводов. Стальные трубы дороже, чем полипропиленовые.

Несмотря на то, что многие специалисты ценят такую систему, монтаж ее в частных домах, где осуществляется бесперебойное электроснабжение, является неактуальным.

Однотрубный вариант

К преимуществам однотрубной схемы относятся:

1. Низкая стоимость материалов, так как для ее сооружения можно использовать полипропиленовые трубы.
2. Невысокая стоимость монтажных работ. Монтаж одной магистрали обойдется намного дешевле, чем обустройство двух труб.
3. Гораздо проще спрятать в стену одну ветвь, нежели две.

Из недостатков следует отметить:

1. Высокая стоимость материалов, если для сооружения конструкции будут использоваться фитинги. Понадобится много фитингов, цена которых будет превышать стоимость сооружения двухтрубной системы.
2. Необходимость наращивания числа секций, чтобы теплоноситель достигал дальних комнат.
3. Необходимость проведения расчета остывания воды.
4. Трудности сооружения закольцованной магистрали, так как ее проведению мешают дверные проемы и т.п.
5. Негативное влияние отопительных приборов друг на друга, что значительно затрудняет процесс автоматического регулирования.

Двухтрубная схема

Для двухтрубной схемы характерны следующие преимущества:

1. Надежность.
2. Стабильность.
3. Возможность автоматического регулирования температуры в доме.
4. Возможность комплексного функционирования с теплым полом.

Однако имеются у такой системы и недостатки:

1. Потребность в глубокой балансировке при протяжении ветвей с большим количеством радиаторов.
2. Необходимость выполнения изгибов трубопроводов для обхода дверных проемов.
3. Стоимость сооружения такой схемы обойдется дороже, чем для однотрубной системы.

Коллекторная система

Главным недостатком такого типа системы является дороговизна ее сооружения. Однако эта дороговизна оправдана функционированием устройства. Кроме того, еще одним недостатком является трудность сооружения системы в обжитых домах, так как для этого понадобится делать капитальный ремонт.

В остальном система имеет одни преимущества, собственно, поэтому и пользуется большой популярностью. Ее можно сооружать как с индивидуальными отопительными радиаторами, так и в комплексе с теплыми полами.

Напольный вид обогрева

К преимуществам такого типа отопления относятся:

1. Экономия энергоносителей.
2. Равномерный обогрев помещений.
3. Скрытость системы.

Немаловажно отметить и негативные моменты данной системы, к которым относятся:

1. Высокая стоимость сооружения такого типа, особенно, если учитывать необходимость обогрева двухэтажного дома.
2. Быстрота остывания теплоносителя при отсутствии его обогрева.
3. Необходимость демонтажа бетонной стяжки при возникновении утечки воды.

Горизонтальное подключение

Про горизонтальное подключение поговорим немного подробнее, поскольку такой метод является оптимальным для двухтрубной разводки. Существует три схемы: попутная, тупиковая и лучевая. В первом случае и горячий, и остывший теплоноситель идут в одном направлении. Такой метод хорош тем, что нагрев осуществляется равномерно и своевременно.

При тупиковой схеме картина несколько иная. Горячий и холодный теплоносители движутся навстречу друг другу. При такой разводке влияние на температуру радиатора оказывает его близость к нагревательному котлу. Чем ближе батарея к источнику, тем она горячее. Это ведет к неравномерному прогреву помещений в доме — наиболее удаленные от котла будут гораздо холоднее.

Оптимальной схемой разводки является лучевая. От главного коллектора к каждому отопительному прибору идет своя магистраль. Конечно, в плане затрат — как денежных средств, так и усилий — такая система наиболее требовательна. Но в итоге мы получаем максимальный уровень комфорта.

Это происходит за счет двух моментов. Во-первых, прогревание происходит равномерно и одновременно, поэтому во всех помещениях поддерживается необходимая температура воздуха. Во-вторых, при возникновении необходимости ремонта одного из отопительных приборов отключение нужного участка никоим образом не затрагивает остальные.

Есть и третий плюс: при лучевой разводке трубы, как правило, располагаются под полом, что позволяет сохранить общий эстетический вид помещения на нужном уровне.

Выбор подходящего варианта

Когда известны все преимущества и недостатки каждого вида системы отопления для двухэтажного дома, можно сделать соответствующий вывод.

1. Если происходят частые перебои электроснабжения, то оптимальный вариант – это самотечный вариант отопления. Если имеется возможность, то можно соорудить камин, который бы поддерживал температуру в доме. Можно также сочетать отопление с циркуляционным насосом и камина, который бы использовался при отсутствии электроэнергии.
2. Если затрудняетесь принять правильное решение, то оптимальный вариант – это двухтрубная тупиковая система. Такой вариант легко адаптируется под различные условия и оборудование.
3. Если не желаете портить интерьер помещений, то оптимальный вариант – это сооружение коллекторной системы отопления.
4. Для обеспечения максимального комфорта в доме, можно отдать предпочтение сооружению напольного отопления или же комплексному варианту: теплый пол и радиаторы.

При выборе подходящей системы отопления немаловажно уделить внимание источнику тепла. Ведь не все системы способны работать с газовыми настенными котлами, как например, естественная циркуляция. В целях экономии многие устанавливают в частных домах несколько источников тепла. Ночью включается электрический котел, который функционирует по сниженному тарифу электроэнергии, а днем используется твердотопливный или газовый в зависимости от наличия газовой магистрали.

Элементы системы

Поскольку мы разобрались со схемами и методами подключения системы отопления, давайте теперь поговорим о том, из чего она, собственно, состоит. Трубы обсуждать не будем — в этом качестве давно и прочно выступает металлопластик и полипропилен, причем это вполне заслуженно. О том, как производится монтаж тех и других, какие фитинги использовать и каким образом с ними работать, вы можете получить подробную информацию в других статьях на нашем портале.

А сейчас поговорим о двух важнейших составляющих системы, за счет которых она работает. Это, конечно, теплоноситель, а также котел, с помощью которого происходит его нагрев.

Выбор теплоносителя

Тепло может перемещаться по комнатам с помощью либо воздуха, либо жидкого теплоносителя. Воздушный обогрев довольно успешно справляется со своими функциями, но у него есть значительные минусы. В числе них можно назвать низкую теплоемкость, теплоотдачу и тому подобное.

Главным преимуществом использования нагретого воздуха является скорость, с которой повышается температура в помещениях. Включив отопительное оборудование, вы сможете ощутить комфорт буквально через полчаса. Но по факту выключения дом остынет столь же быстро.

Поэтому оптимальным вариантом являются все же жидкие теплоносители. В их качестве может выступать либо антифриз, либо вода. Чаще всего используется последняя. Вода прекрасно переносит и отдает тепло, абсолютно экологична, недорого стоит и, как правило, не является предметом дефицита.

Впрочем, следует учитывать, что просто зачерпнуть из ближайшей речки не получится. Вода должна быть либо дождевой, либо (в идеале) дистиллированной. Это связано с тем, что химический состав жидкости из природных источников оказывает очень негативное влияние на состояние труб, из которых сделана система отопления.

Но даже дистиллированная вода обладает невысокой стоимостью, поэтому относить этот фактор к недостаткам не стоит. А вот способность замерзать — это действительно значительный минус. Все мы знаем, что при превращении в лед вода расширяется. Тем самым она деформирует трубы, и работоспособность всей системы отопления будет нарушена.

Подобное может произойти в двух случаях:

• на улице очень низкая температура. Чтобы мороз не влиял на состояние теплоносителя, трубы, расположенные снаружи жилища, необходимо тщательно теплоизолировать,
• в доме произошло отключение электроэнергии на длительное время. Поскольку в сегодняшней статье мы говорим о двухэтажном строении, то подразумеваем использование циркуляционного насоса, который не может работать без электричества. Вода в трубах встанет и, как только помещения окончательно остынут, замерзнет. Вот почему мы не устаем повторять о необходимости заранее позаботиться о наличии резервного генератора. В подобных ситуациях он является настоящим спасением. В противном случае можно получить не только дискомфорт от нахождения в промерзших помещениях, но и немалые затраты на восстановление работоспособности системы отопления.

Именно этот недостаток нередко заставляет хозяев отказаться от воды в пользу другого варианта — антифриза. Это вещество славится именно своей способностью спокойно переносить даже очень низкие температуры. В крайнем случае, антифриз просто превратится в гель, а по мере потепления снова разжижится и продолжит выполнять свои функции в том же объеме.

Это качество антифриза послужило росту его популярности в качестве теплоносителя. Конечно, без минусов не обошлось и здесь. Первый — это стоимость, которая гораздо выше, чем у воды. Второй — это токсичность. Дешевый антифриз на основе этиленгликоля способен вызвать отравление у всей семьи в случае протечки. А последние периодически возникают, поскольку «незамерзайка» очень текуча и способна просачиваться сквозь многие соединения, на первый взгляд кажущиеся надежными.

Впрочем, если отказаться от дешевого антифриза в пользу более дорогого, но с другим составом, то насчет отравлений и вредного влияния на окружающую среду можно не беспокоиться.

Кроме того, при выборе следует обращать внимание еще и на дополнительные компоненты, называемые присадками. Они призваны улучшить работу антифриза, но при этом некоторые из них рассчитаны на использование в трубах из определенного материала, на другие же «незамерзайка» может очень негативно повлиять.

Антифриз стоит выбирать в том случае, если вы живете в регионе с сильными и длительными заморозками. «Незамерзайка» просто спасает в подобных ситуациях, стабильно и надежно перенося тепло по дому. Если же проблема промерзания труб вам не грозит, то вода в качестве теплоносителя будет идеальным вариантом.

Выбор котла

Второй важной составляющей является котел, в котором происходит нагрев теплоносителя. Поскольку мы уже определились, что лучшим для отопления частного дома является жидкий теплоноситель, будь то вода или антифриз, поговорим о соответствующих видах оборудования. Котлы бывают следующих разновидностей:

• газовые. Самый популярный вариант — в первую очередь, из-за низкой стоимости и высокой доступности газа. Кроме того, такой котел экономичен в работе и не требует сложного обслуживания. Современные модели оснащены множеством датчиков, контролирующих работу системы, поэтому такое оборудование можно просто единожды поставить, настроить, а затем вспоминать о нем лишь при периодическом осмотре специалистом. Газ в котел может поступать из трех источников: магистрали, газовых баллонов и газгольдера. Конечно, оптимальным вариантом является первый, поскольку это и удобнее, и дешевле. Но в том случае, если регион вашего проживания не газифицирован, топливо придется покупать. Поставка в баллонах не слишком удобна, поскольку они обладают небольшим объемом, в связи с чем придется производить регулярную замену — примерно каждые 2–3 дня. Газгольдер снимает этот вопрос, поскольку в нем может храниться до 20 кубометров газа. Но к его установке есть определенные требования, связанные с техникой безопасности: в частности, установка этого оборудования допустима на расстоянии не менее десяти метров от дома,
• жидкотопливные. В качестве топлива выступает, как правило, дизель. Он практически не токсичен, обладает очень высоким КПД и удобен в использовании. Недостаток заключается в высокой стоимости, а также в необходимости монтажа очистительного фильтра,
• твердотопливные. Такие котлы работают на дровах, угле и других подобных вариантах. Процесс происходит за счет горения, что сразу дает неоспоримое преимущество — независимость от наличия электроэнергии. Кроме того, стоимость как топлива, так и котла не слишком высока. Но обслуживание оборудования довольно трудоемко, а отдача низкая, если сравнивать с выше описанными разновидностями. К тому же, для хранения дров или другого вида топлива необходимо много места — как правило, отдельное помещение. Естественно, чем больше дом, тем больше расход, поэтому для двухэтажного строения это все же не самый подходящий вариант,
• электрические. Работают, естественно, от сети. В качестве преимущества можно назвать отсутствие необходимости делать запасы какого-либо топлива. Но зависимость от наличия электроэнергии, а также размер счетов на оплату услуг заставляют задуматься. Впрочем, если вы живете в каком-нибудь очень отдаленном регионе, куда сложно добраться для доставки газа, дров или другого топлива, электрический котел будет оптимальным вариантом. Но не забудьте запастить резервным генератором.

Существуют также комбинированные котлы. Они могут работать как на жидком топливе, так и на газе. Вы можете переключать режимы в зависимости от того, какое топливо у вас есть в наличии в данный момент. С одной стороны, это удобно. С другой — такое оборудование весьма габаритно, а также обладает немалой стоимостью.

Дорогие друзья, мы разобрали основные моменты, которые необходимо учесть перед тем, как провести отопление в двухэтажный частный дом. Уверены, что наши советы помогут и вам, и вашим знакомым, с которыми вы можете поделиться этой статьей в социальных сетях.

В других статьях на нашем портале вы можете ознакомиться и с иными нюансами: например, найти инструкцию по монтажу различных видов труб и самого котла, ознакомиться с правилами запуска отопительной системы, да и вообще получить всю необходимую информацию по данному вопросу. Успехов вам, тепла вашему дому!
