Как пользоваться толщиномером лакокрасочных покрытий автомобилей

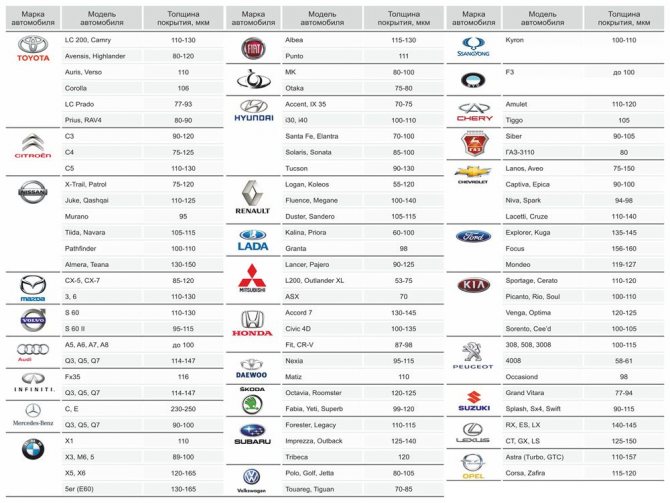

Если вы решили воспользоваться толщиномером, то сразу же возникает вопрос: а какая же должна быть толщина лакокрасочного покрытия автомобиля? Для 99% автомобилей заводская толщина лкп находится в диапазоне 80-170 микрон. В таблице ниже указана толщина краски на разных автомобилях. В интернете очень много таблиц с толщиной заводской краски, все эти таблицы примерно одинаковы. В нашей таблице заводской толщины лакокрасочного покрытия представлен расширенный список марок автомобилей, данная таблица составлена с учетом информации в интернете и огромного опыта наших сотрудников, которые за 9 лет работы измерили более 20 000 автомобилей.

Комментарии к таблице толщины лакокрасочного покрытия:

1. Во-первых, возможны отклонения от цифр, указанных в таблице. Если, например, на Ауди А4 толщиномер покажет цифру 150 (а в таблице 100-140), это не значит, что деталь делалась. Факторов, от которых может зависеть толщина краски конкретного автомобиля очень много: например, место сборки, год выпуска, часто ли машина была на мойке, очень ли усердно владелец счищал щеткой зимой снег и т.д. После проверки первых 2-3 машин вы уже поймете, что крашенная деталь значительно отличается от остальных. Как правило значения свыше 190 микрон – это точно деланные детали (за исключением 1% всех автомобилей, у которых заводская толщина чуть больше общепринятых цифр, см п.2). Если показания больше 300 микрон – присутствует шпаклевка.
2. Многие спрашивают, как понять, что толщина краски в 200-250 микрон — это норма для конкретного автомобиля? Во-первых, таких марок и моделей единицы. Часть из них указана в таблице. Как правило такая толщина может встречаться на Мерседесах, на европейцах премиум сегмента. В случае если при измерении автомобиля все детали показывают равномерно 200-250 микрон и владелец утверждает, что ничего не красилось – то мы настоятельно рекомендуем померить 1-2 таких же машины, той же сборки и такого же года выпуска. После этого все вопросы точно отпадут.
3. В качестве совета рекомендуем начинать измерения с крыши. В этом случае наибольшая вероятность, что первые замеры на авто будут на заводской детали. Относительно этих цифр дальше можете уже сопоставлять другие детали.
4. Многих пугает разброс значений при измерении разных деталей на одной машине. Разброс показаний обязательно будет. Даже на машине, которая только что выехала с салона. Если капот показывает 140, а крыло 100, дверь сверху 120, а снизу 160 – это вполне нормальный разброс значений.
5. Очень тяжело найти 100% не битую машину старше 2 лет. Поэтому если вам встретился экземпляр с небольшими отклонениями от нормы на одной детали – не отбрасывайте его. Но в случае повышенных показаний на капоте настоятельно рекомендуем более тщательно проверять данный автомобиль.
6. Практика показала, что автоваз, «японцы» и «корейцы» наносят более тонкий слой краски (около 100 микрон), европейцы красят чуть толще (около 150 микрон), но это очень обобщенная статистика.
7. На внутренних элементах слой краски будет тоньше и составит 40-80 микрон. Это связано с тем, что на эти элементы нет внешнего воздействия (соли, камней из-под колес и т.д.).
8. Данный совет больше из раздела психологии. Вначале выслушайте продавца о том, какие детали крашены на его машине. И лишь после этого доставайте толщиномер. Если его слова совпадут с показаниями прибора, то автоматически доверие к такому продавцу повышается. Значит вполне вероятно, что и другие его слова о пробеге или о ремонтах являются правдой. Это актуально, если вы выбираете машину у который был 1, максимум 2 хозяина.
9. Незначительная грязь или пыль особо не влияют на показания толщиномера, но если на машине слой грязи – то он будет помехой для корректного измерения.
10. Полировка или современные нано-покрытия не существенно изменяют толщину краски. А вот защитные пленки или всевозможные карбоновые, матовые пленки однозначно увеличат показания толщиномера на 100-200 микрон.

Зачем проверять кузов автомобиля?Зачем проверять кузов автомобиля?

Кузов автомобиля изготавливается из прочной стали, на отдельные модели популярных марок также ставятся детали из алюминия. Чем меньше общий вес кузова, тем большую скорость может развивать авто. Сверху металлические детали покрывают ровным слоем специальной автомобильной краски. В процессе эксплуатации на машине могут появляться царапины, незначительные изъяны. Их аккуратно закрашивают в условиях мастерской. Сверху родной заводской краски ложится еще один слой покрытия. Общая его толщина увеличивается.

Если же автомобиль сильно пострадал в ДТП, нуждается в полноценном кузовном ремонте, то помимо новой краски используются грунтовка, шпатлевка, прочие материалы. Толщина лакокрасочного покрытия кузова увеличивается значительно.

С каждым последующим серьезным ремонтом рыночная стоимость подержанного автомобиля падает. Но продавцы таких машин не хотят нести финансовые потери, поэтому обманывают потенциальных продавцов, утверждая, что авто никогда не попадало в ДТП и не подвергалось кузовному ремонту.

Когда вы покупаете автомобиль с пробегом, это всегда риск. Тем не менее автолюбители ищут наиболее выгодные варианты, стремятся приобрести хороший транспорт на ходу за разумные деньги. Некоторые недальновидные покупатели не проводят дополнительные проверки, доверяя продавцу, и только потом, когда сделка уже состоялась, обнаруживают многочисленные проблемы и поломки.

Особенности слоя ЛКП на заводе – толщина и состав

Не все потенциальные покупатели машины на свободном рынке понимают, почему создается такой ажиотаж вокруг лакокрасочного покрытия. Многие марки современных авто даже указывают точную толщину ЛКП в документах машины. При выборе подержанного автомобиля с правильным подходом обязательно проводится исследование слоя ЛКП на предмет его утолщения в определенных местах. Все дело в том, что значения из таблицы имеют большую важность по некоторым причинам:

• в заводском слое лакокрасочных материалов использованы только качественные составляющие;

• гарантия отсутствия шпаклевки дает надежду на длительную службу кузовных деталей из металла;

• при любом кузовном ремонте автомобиля качество краски уже не будет таким, как было на заводе;

• даже бюджетные марки стараются делать окраску максимально качественно для защиты всех деталей;

• при слишком малой или высокой толщине покрасочного слоя гарантированы проблемы в эксплуатации авто.

Для этого и нужна таблица толщины, которая поможет узнать оригинальные параметры для каждой модели. Но толщина краски на автомобилях должна быть качественно оценена. Для этого используются специальное оборудование под названием толщиномер краски. С такой простой возможностью можно обследовать весь автомобиль и сделать выводы по состоянию ЛКП. Чтобы повести такие исследования, не нужно быть специалистом в сфере автоэмали и процессов покраски.

Как определить повреждения с помощью толщиномера?

На авто любой марки провести исследования с помощью такого инструмента будет несложно. Вам потребуется оригинальная толщина краски на авто, которую можно найти в таблице. Запишите или запомните это значение. Затем используйте прибор для определения показателей ЛКП на всех деталях автомобиля. Данная процедура проводится за несколько минут и не потребует никаких специальных навыков. Но важно выполнить все точно и без сомнений.

Единственной оговоркой, которую стоит вспомнить здесь, является качество прибора. Иногда данные из таблицы не будут полностью сходиться, поскольку толщиномер может немного обманывать. Если отклонение в пределах 10-15%, можно не обращать внимания на такие моменты. Но превышение допустимых показателей в разы – это гарантия проведения некачественного кузовного ремонта с автомобилем. Чаще всего ЛКП в таких местах и визуально можно отличить от заводских покрытий.

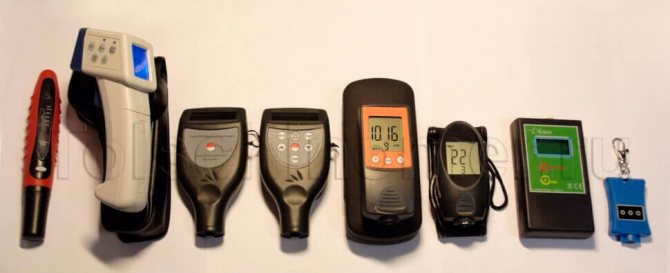

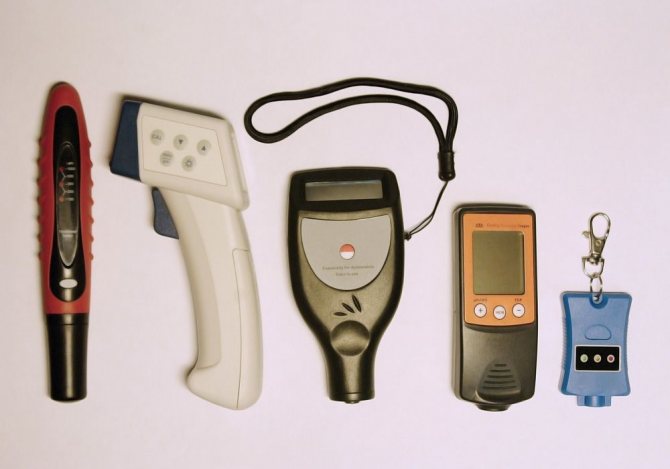

Зачем нужен толщиномер?

Проверка ЛКП – обязательный этап диагностики автомобиля с пробегом, выставленного на продажу. При помощи толщиномера делаются необходимые измерения, сравниваются со стандартными заводскими параметрами. Наличие дополнительного слоя краски свидетельствует о том, что автомобиль все-таки был участником ДТП, прочих неприятных ситуаций, вследствие которых возникли серьезные повреждения. Чем толще слой краски, тем серьезнее неисправность.

Защита ЛКП автомобиля: какие варианты существуют?

Сегодня многие центры тонирования и студии детейлинга предлагают различные процедуры для защиты ЛКП. К наиболее популярным относятся:

• Антигравийная плёнка. Защищает от негативного воздействия песка, гравия, химических реагентов и ультрафиолетового излучения. Это прозрачный полиуретановый материал. В зависимости от производителя может быть эластичным, матовым или глянцевым, зеркальным или с рисунком. Плёнка пористая, что позволяет ЛКП «дышать», а выгорание при частичном бронировании «атигравийкой» происходит равномерно. Срок службы – 5-7 лет.
• Защитная полироль. Оберегает лакокрасочное покрытие от негативного воздействия природных факторов и химикатов, придаёт красивый блеск. Срок действия полироли напрямую зависит от используемого состава. В среднем он составляет 3-12 месяцев.
• «Жидкое стекло». Представляет собой специальный состав, который увеличивает эстетическую способность авто, придавая ему блеск. Отлично отталкивает влагу и защищает от негативного воздействия окружающей среды. Срок действия такого состава обычно 1-3 года.

Самостоятельная проверка или услуги профессионалов?

В принципе, воспользоваться толщиномером при проверке толщины лакокрасочного покрытия кузова можно и самостоятельно. Эта процедура несложная, достаточно предварительно к ней подготовиться. Единственная проблема – поиск прибора для измерений. Покупать профессиональный толщиномер, чтобы воспользоваться им единожды, нецелесообразно. Можно найти прибор в аренду, но нередко под видом качественной техники предлагаются модели, которые не отличаются высокой точностью измерений.

Целесообразнее воспользоваться услугами профессионалов. Эксперты осуществляют экспресс-проверку ЛКП. Процесс занимает всего полчаса, стоимость услуги – 3000 руб. Качественный толщиномер стоит намного дороже, поэтому такое предложение действительно выгодно.

Наши клиенты могут заказать выезд специалиста для исследования ЛКП авто. Эксперт подъедет по указанному адресу и проведет все необходимые манипуляции. Стоимость выезда – 500 рублей, запись происходит на следующий день.

Меры, которые помогут сохранить ЛКП автомобиля

Тщательный уход и быстрое устранение возникших дефектов – вот что поможет поддерживать состояние лакокрасочного покрытия в первоначальном виде. Помимо этого, есть несколько советов, направленных на сохранение ЛКП.

• Не вытирать грязь сухой тряпкой, особенно засохшую. Лучше дождаться возможности отогнать авто на мойку и отмыть кузов с пеной.
• Не оставлять автомобиль на солнце на долгое время. Воздействие ультрафиолета вредно для лака и краски — покрытие выгорает.
• Не ставить машину под тополем, так как почки этого дерева, упавшие на разогретое ЛКП, начнут выделять смолу, вследствие чего на покрытии останутся пятна.
• Не ставить авто слишком близко к другим машинам на парковке: открывая дверь соседнего транспорта, может нанести удар по кузову. Должно оставаться расстояние 1-1,5 метра.
• Не применять метод полировки слишком часто. Данная процедура подразумевает снятие слоя ЛКП, после чего поверхность может стать матовой. По этой же причине не рекомендуется применять глубокую полировку.

Алгоритм проверки толщины ЛКП

Если вы все же выбрали самостоятельную проверку ЛКП автомобиля, придерживайтесь следующего алгоритма:

1. Тщательно вымойте автомобиль. Если на кузове слой пыли и грязи, это негативно повлияет на работу прибора и точность измерений.
2. Проведите калибровку толщиномера. В комплект оборудования входят специальные металлические пластины для калибровки и пленка, по которой прибор настраивается.
3. Сделайте необходимые измерения на разных частях кузова. Толщиномер прикладывается перпендикулярно поверхности. Каждый элемент (крыша, капот, крылья, дверь) нужно измерять в пяти разных точках, чтобы сразу заметить перепады толщины. Не забудьте проверить каркас кузова – стойки, полки крыла и т.д.
4. Сравните полученные цифры с заводскими показателями для вашей модели. Они могут незначительно разниться, но по общему правилу, если прибор показывает больше 200-300 мкм (внутри кузова – больше 100 мкм), авто было повторно окрашено, а если цифра превышает 1000 мкм, точно имело место серьезное ДТП.

Исследуем лакокрасочное покрытие кузова

Стремительное развитие российского автомобильного парка последнего десятилетия оказало свое влияние на профессиональное сообщество, занятое обслуживанием и ремонтом автомобильной техники. Не станем перечислять все сегменты рынка, которые за этот период претерпели серьезнейшие изменения, – остановимся лишь на одном. Речь пойдет об экспертной деятельности, объем которой в процессе развития автомобильного парка существенно вырос в количественном отношении, но не всегда отвечает строгим требованиям качества, особенно в свете закона. В данной статье не рассматриваются вопросы страхования и возмещения причиненного вреда. Мы будем говорить о проблемах экспертизы технического состояния транспортных средств, связанных с разрешением споров относительно качества лакокрасочного покрытия (ЛКП).

Новейшая история российского авторынка показывает, что вслед за потоком современных автомобилей в страну стали поступать профессиональная информация и передовой опыт по ремонту и обслуживанию ТС. Вместе с новой техникой пришла и отлаженная система обучения специалистов автосервисных специальностей. Все это серьезно поспособствовало росту профессионализма технических работников дилерских центров и независимых СТО, которые не являются ремонтными подразделениями дилеров.

Национальное экспертное сообщество к такому стремительному росту автопарка вообще и к великому разнообразию моделей автомобилей, мототехники, прицепов и автобусов в частности, пока, по большому счету, не готово. Ситуация усугубляется и тем, что современные автомобили стали намного сложнее. Это неизбежно привело к определенным изменениям правил эксплуатации, с которыми потребители, как обычно, знакомятся неохотно. Читать толстые руководства по эксплуатации некогда. С другой стороны, граждане овладели основами правовой грамотности в вопросах защиты своих прав как потребителей. В результате резко возросло число претензий в отношении качества новых автомобилей, их обслуживания и ремонта. Это не является индикатором снижения качества автомобильной техники, а говорит о возросшей правовой информированности владельцев авто. Такие споры часто требуют проведения экспертиз. Это вылилось в дефицит квалифицированных специалистов, осуществляющих экспертную деятельность как в области судебной экспертизы, так и при решении споров на досудебном этапе. Возникший «вакуум» быстро заполнился начинающими «экспертами», которые зачастую не имеют профильного образования и, следовательно, системных профессиональных знаний в данной области. Они также слабо представляют правовые нормы проведения экспертизы, конструкции современных автомобилей, принципы работы различных агрегатов и систем, технологии производства и ремонта. Положение осложняется еще и тем, что отсутствует необходимое методическое обеспечение экспертной деятельности в области диагностических исследований технического состояния автомобилей. Основные экспертные методики, разработанные ранее, были направлены в первую очередь на решение экспертных задач, связанных с дорожно-транспортными происшествиями, с расследованием уголовных преступлений. Методики же для решения задач по исследованию технического состояния автомобиля в процессе разрешения споров между продавцом и потребителем, между ремонтной организацией и заказчиком пока разработаны чрезвычайно слабо.

В нашей статье мы намерены осветить некоторые вопросы исследования лакокрасочного покрытия кузова автомобиля на примере экспертизы, назначенной судом. Пожалуй, начнем.

Суть претензии истца, собственника автомобиля, заключалась в том, что ему был продан автомобиль ненадлежащего качества – ЛКП кузова не обеспечено надежной защитой от коррозии. Требование истца – заменить проблемный автомобиль новым. Срок эксплуатации ТС на момент предъявления претензии составлял два года. На разрешение экспертизы были поставлены следующие вопросы.

1. Имеются ли дефекты лакокрасочного покрытия ЛКП автомобиля «XXX», VIN: XXX, 2011 года выпуска?

2. Каковы причины возникновения дефектов ЛКП автомобиля?

3. Являются ли дефекты ЛКП автомобиля следствием производственного недостатка (возникшего в процессе производства автомобиля) либо следствием нарушения владельцем условий эксплуатации автомобиля?

4. Являются ли дефекты ЛКП автомобиля устранимыми, если да, то возможно ли устранение данных недостатков в пределах авторизованного сервисного центра?

Из всего экспертного исследования в настоящей статье представлены только некоторые моменты, касающиеся установления причин коррозии. Привести все разделы экспертного исследования в одной статье не представляется возможным.

При внешнем осмотре лакокрасочного покрытия, в том числе с помощью микроскопа, было установлено, что на капоте имеются локальные участки размером 1-3 мм, на которых образовалось вещество бурого или красно-коричневого цвета, схожее по своим внешним признакам с продуктами коррозии. В этих местах возникла выпуклая деформация ЛКП с локальным его отделением, что в соответствии с ГОСТ 28246-2006 классифицируется как «вздутие лакокрасочного покрытия».

Однозначно определить, является ли вещество бурого или красно-коричневого цвета продуктом коррозии железа, с помощью внешнего осмотра не представляется возможным, так как на лакокрасочном покрытии кузовов автомобилей могут образовываться наслоения иных веществ похожего цвета, которые продуктами коррозии не являются.

Проверка, которая получила название «тест на коррозию», проводилась с помощью специального реагентного состава, представляющего собой кислотный раствор железосинеродистого калия K3[Fe(CN)6], При наличии в проверяемом веществе ионов железа Fe2+ протекает химическая реакция

3Fe2+ + 2 [Fe)CN)6]3- = Fe3[Fe(CN)6]2.

Образовавшееся химическое соединение Fe3[Fe(CN)6]2 имеет синий цвет (турнбулева синь).

При проведении экспертизы был приготовлен реагентный состав. Но прежде чем применить, следовало проверить его работоспособность. Для этого были использованы продукты коррозии, отобранные с поверхности другой стальной детали, хранившейся длительное время во влажной среде. Результаты теста показали, что продукты коррозии железа дают появление турнбулевой сини. Это означает, что приготовленный реагентный состав работоспособен и пригоден для проведения дальнейших исследований.

На поверхности лакокрасочного покрытия видно непрозрачное вещество, по своим внешним признакам схожее с продуктами коррозии. Поверхность лакокрасочного покрытия под ним не видна. Необходимо определить, является ли это вещество продуктами коррозии, и если является, то имеется ли под ним повреждение лакокрасочного покрытия

Отобранный образец вещества дал реакцию с изменением цвета. Проверяемое вещество является продуктом коррозии

После удаления химическим способом продуктов коррозии виден скол лакокрасочного покрытия размером 3,1 х 2,4 мм, глубиной до металла

После удаления химическим способом продуктов коррозии виден срез лакокрасочного покрытия размером 2,9 х 0,9 мм, глубиной до металла

Полупрозрачное вещество на лакокрасочном покрытии, не являющееся продуктом коррозии

Механическое разрушение и деформация лакокрасочного покрытия переднего бампера

С поверхности кузова были отобраны образцы исследуемого вещества. Проверка некоторых из них с помощью названного состава привела к появлению турнбулевой сини. Это свидетельствует о том, что проверяемое вещество является продуктом коррозии железа, т.е. ржавчиной. На других участках поверхности кузова наслоения вещества коричневого цвета не дали реакции на коррозию, следовательно, эти наслоения не являются продуктами коррозии железа.

Необходимо определить причину образования коррозионных повреждений деталей кузова и вздутий ЛКП. Эта задача поставлена судом, так как вывод по данному вопросу является важным для вынесения решения по делу. Но, отвлекаясь от конкретного судебного спора, обратим внимание на следующие обстоятельства.

Часто случается, что при возникновении очагов коррозии, а они особенно видны на лакокрасочных покрытиях ТС светлых цветов, владелец обращается в авторизованный технический центр с претензией и требованием устранить, по его мнению, «производственный дефект» в рамках гарантийных обязательств производителя. Нередко при таком обращении сотрудники технического центра, видя только продукты коррозии и признаки вздутия лакокрасочного покрытия, принимают решение о перекраске детали кузова по гарантии. С точки зрения добрых взаимоотношений с клиентом проявление такой лояльности и доброй воли может оцениваться всеми положительно и даже приветствоваться. Но мы рассматриваем техническую сторону дела, а с этой точки зрения такое решение может быть ошибочным.

Во-первых, не установлена истинная причина коррозионного повреждения металла и вздутия лакокрасочного покрытия. Во-вторых, такие следы на кузове могут появиться в результате механических разрушений ЛКП, например, сколов или срезов, возникших в результате ударов частиц щебня или иных подобных твердых предметов. Тогда перекраска по гарантии может не решить проблему. При дальнейшей эксплуатации автомобиля сколы покрытия могут появиться вновь, что опять неминуемо приведет к коррозионным повреждениям незащищенного металла. Это даст основание потребителю к повторной претензии, и появятся юридические основания говорить о неоднократно возникающем недостатке, который проявляется после его устранения.

На основании этого может быть выдвинуто требование о замене автомобиля или заявлен отказ от исполнения договора с требованием возврата всех уплаченных денежных средств. А это: стоимость автомобиля на момент предъявления претензии, уплаченные за весь период эксплуатации страховые взносы, стоимость установки дополнительного оборудования, проценты по кредиту и т.д. Кроме того, законом предусмотрены и выплаты неустойки со штрафами как компенсация морального вреда. Такие последствия могут возникнуть в результате ошибочного с технической точки зрения решения о причинах возникновения коррозионного повреждения. И как следствие – о проведении гарантийного ремонта. Поэтому с самого начала следует выяснить истинную причину случившегося.

Определить истинную причину коррозии только в результате внешнего осмотра невозможно. Объемные продукты коррозии закрывают участок лакокрасочного покрытия и не дают определить наличие или отсутствие механического разрушения. Для этого следует удалить продукты коррозии без механического повреждения. А это возможно только химическим способом. Поэтому воспользуемся кислотными составами, например, раствором щавелевой кислоты. После удаления продуктов коррозии с помощью микроскопа с кратностью увеличения от ЗОх до 250х и более можно отчетливо увидеть механическое разрушение и представить процесс его образования. В поле зрения микроскопа видны следы резания лакокрасочного покрытия кромками твердого объекта на входе, след на поверхности металла, след разрушения лакокрасочного покрытия при сколе.

У исследуемого автомобиля после удаления химическим способом продуктов коррозии было установлено наличие сколов и срезов лакокрасочного покрытия до поверхности металла. В некоторых местах, где коррозионный процесс не развился, видны повреждения поверхности металла в виде глубоких царапин и участков деформации поверхностного слоя. Таким образом, установлено, что сначала возникло механическое разрушение ЛКП, которое не было своевременно восстановлено, а затем на поверхности незащищенного металла возник и развивался коррозионный процесс. Это привело к образованию объемных продуктов коррозии и вздутию лакокрасочного покрытия.

Но нельзя игнорировать и то обстоятельство, что лакокрасочное покрытие может иметь повышенную склонность к образованию сколов. Причинами этого могут быть увеличенная толщина покрытия, повышенная его хрупкость или низкая адгезия. Если толщина лакокрасочного покрытия более чем в 3 раза превышает номинальное значение, то такое покрытие может иметь повышенную склонность к образованию сколов. Кроме того, нужно понять, было ли нанесено ЛКП на технологической линии завода-изготовителя, или оно появилось в результате ремонта. Увеличенная толщина лакокрасочного покрытия не единственный признак ремонта, но эта характеристика также является важной. Поэтому будем исследовать толщину ЛКП по специальным правилам.

Толщина лакокрасочного покрытия

Контроль толщины лакокрасочного покрытия осуществляется магнитным или электронным толщиномером, действие которого основано на эффекте вихревых токов. Магнитный толщиномер измеряет толщину слоя только на стальных деталях кузова. У современных автомобилей часто детали кузова изготовлены из алюминиевых сплавов, на которых магнитные толщиномеры не работают.

Методы контроля толщины ЛКП и требования к измерительным приборам изложены в ГОСТ Р 51694-2000. Часто эксперты ограничиваются однократным замером толщины покрытия в 1-5 точках детали кузова, не указывая при этом расположение контрольных точек и не делая параллельных измерений в каждой контрольной точке. Это ошибка. Для получения необходимой и достаточной информации требуется 15 и более контрольных точек на внешних поверхностях основных деталей кузова (капот, дверь, крыло, панель крыши и др.).

Требуется также представление схемы контроля, на которой указано не только количество, но и расположение контрольных точек. Это необходимое условие выполнения обязательного требования к экспертному исследованию, установленного ст. 8 Федерального закона № 73-ФЗ «О государственной судебно-экспертной деятельности в Российской Федерации» – проверяемости. При наличии схемы контроля появляется возможность проверить результаты контроля, представленные в заключении эксперта. Без схемы контроля проверка фактически невозможна и опирается только на выводы исследователя. Но экспертиза не может основываться на доверии – она должна обеспечиваться возможностью проверки результатов.

Схема контроля толщины лакокрасочного покрытия исследованного автомобиля представлена на рис. 1 и 2. На каждой лицевой поверхности деталей кузова было 15 контрольных точек. В некоторых случаях требуется большее количество таких точек и более плотное их расположение на значимо важных участках поверхности окрашенной детали. Локальная толщина лакокрасочного покрытия определялась в каждой контрольной точке как средняя величина по результатам не менее трех параллельных измерений, что соответствует п. 7.4.3 и 8.4.2 ГОСТ Р 51694-2000. Для решаемой задачи результат вычисления средней величины округлялся до целой величины единицы измерения.

Результаты контроля толщины лакокрасочного покрытия приведены в табл. 1.

Толщина лакокрасочного покрытия в каждой конкретной точке поверхности (локальная толщина покрытия) является величиной случайной.

Статистические характеристики толщины лакокрасочного покрытия определялись в соответствии с ГОСТ 50779.10-2000 по формулам:

Статистические характеристики толщины лакокрасочного покрытия отдельных панелей кузова представлены в табл. 2.

На рис. 3 представлены статистические характеристики толщины лакокрасочного покрытия панелей кузова автомобиля – средние, минимальные и максимальные значения.

Анализ этих характеристик показывает, что на всех частях кузова исследуемого автомобиля толщина лакокрасочного покрытия лежит в пределах от 98 до 132 мкм. На графике границы этого диапазона показаны пунктирными линиями. Технологический разброс параметра составляет 34 мкм, что свидетельствует о высокой стабильности технологического процесса окраски кузова. Средняя толщина лакокрасочного покрытия наружных поверхностей деталей кузова лежит в диапазоне от 104,9 до 120,7 мкм, что также свидетельствует о высокой стабильности технологического процесса нанесения комплексного лакокрасочного покрытия.

Средняя толщина и диапазон рассеивания толщины лакокрасочного покрытия кузова исследуемого автомобиля соответствуют характеристикам лакокрасочного покрытия, сформированного на технологической линии окраски кузовов при их изготовлении.

Для сравнения на рис. 4 показаны статистические характеристики толщины лакокрасочного покрытия другого автомобиля, у которого крышка багажника (№ 11 на графике) имеет ремонтное лакокрасочное покрытие, нанесенное на ранее сделанное покрытие. В результате этого увеличилось количество слоев покрытия, и общая толщина ЛКП резко отличается от толщины покрытия других элементов кузова. График это наглядно показывает.

Продолжение статьи читайте в следующем номере журнала. Мы будем исследовать адгезионную прочность и анализировать распределение механических повреждений по поверхностям деталей кузова.

Сергей Лосавио, Московский автомобильно-дорожный государственный технический университет

кузов экспертиза

Какие значения говорят о дополнительных слоях

После проведения манипуляций сравниваем полученные данные с заявленными заводом-производителем, выпустившим марку авто. Показания толщиномера могут разниться на:

• 10-40 мкн. Это допустимое значение, в процессе изготовления машины заводские ГОСТы допускают такое отклонение;
• 50-90 мкн. Деталь красилась, но лишь в косметических целях, возможно были сколы, царапины на покрытии;
• от 100 до 500 – транспортное средство побывало в серьёзном ДТП. На участок наложен толстый слой шпаклёвки;
• 500 мкн и более – автомобиль попал в очень серьёзную аварию. Владелец сэкономил на замене деталей и просто замазал после рихтовки все неровности шпаклёвкой.

Все замеры необходимо проводить не спеша, в нескольких местах. При обнаружении высоких перепадов на кузове можно смело задавать вопрос продавцу и скидывать цену или не покупать ТС.

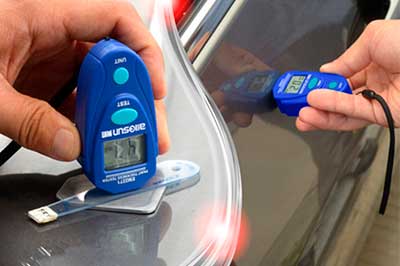

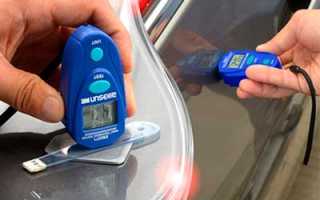

Использование толщиномера — получение моментального результата

Применять прибор не представляет особой сложности. Для проведения измерений автомобиля необходимо:

• включить устройство;
• определить параметры измерений;
• приложить сенсором к исследуемой поверхности;
• надавить на курок;
• зафиксировать полученные данные.

Включение аппарата необходимо осуществлять в стороне от металлических приборов и проверяемой поверхности. Несоблюдение правил может повлечь нарушение калибровки. После сбоя установок потребуется заново откалибровать прибор. Представленная ниже таблица наглядно отображает статические характеристики толщин ЛКП.

Даже если вы не являетесь профессиональным экспертом, использование толщиномера для исследования ЛК покрытия позволит определить адекватную стоимость автомобиля.
