Диаметр арматуры для ленточного фундамента требует обязательный расчетов под будущее строение, результат которых покажет точное достаточное сечение армированных прутьев. В данном расчете учитываются две группы предельных значений по жесткости и прочности.
Строительство зданий и сооружений начинается с проведения расчета и закладки основания. Причем продолжительность службы строения, а также его надежность и прочность в полной мере зависят от точности выполнения расчета.
Фундамент – это основа всех капитальных строений. Он служит для перераспределения на почву принимаемой нагрузки. Верхняя поверхность фундамента называется обрезом, она играет роль основания для стен, нижняя же плоскость, называемая подошвой, распределяет полученные нагрузки.
Назначение армирования
Железобетон — бетон, внутри которого расположен металлический каркас из арматуры. Металл позволяет выдержать поперечные нагрузки, которые создают:
- снизу-вверх — процессы пучения грунта;
- сверху вниз масса постройки.
Чистый бетон поперечным нагрузкам сопротивляется плохо. Сталь, заложенная внутрь конструкции, способна сделать фундамент в десятки раз прочнее.
Под нагрузкой каждый метр бетона может растягивается на 2–4 мм, тогда как сталь от 4 до 25 мм. Бетон же во много раз лучше переносит сжатие.
Алгоритм работы при давлении сверху:
- Нагрузка давит на поверхность фундамента, который начинает прогибаться.
- Верхний слой бетона противостоит сжатию, верхний ряд арматуры при этом бездействует.
- Нижняя часть фундамента пытается удлиниться.
- Нагрузкам на растяжение сопротивляется нижний ряд стержней.
При давлении от грунта снизу железобетон «работает» в обратную сторону — нижний слой бетона противодействует сжатию, а верхний ряд арматуры не даёт разрушиться от растяжения.
Особенности нагрузок воздействующих на ленточный фундамент
Фундаментом считается часть конструкции здания, расположенной ниже нулевой отметки и служащей опорой для всего сооружения. Существует несколько типов устройства основания.
Выбор зависит от таких особенностей, как наличие подвального помещения, характеристики грунта под основанием, материала, из которого строится здание, его этажности и других. Наиболее распространенным является применение ленточного фундамента. Он выдерживает массивные сооружения, построенные на местах с хорошими характеристиками грунта. Представляет ленточное полотно под конструкцией здания, выполненное из железобетона, кирпича или бутового камня. При его изготовлении необходимо учитывать нагрузки от следующих элементов дома:
- от подошвенного основания;
- от грунта, расположенного выше основания;
- от пола, цоколя, потолка, лестниц и других внутренних конструкций в доме;
- от крыши, стен здания, включая вес отделочных материалов.
Чаще всего ленточный фундамент изготавливают из бетонной смеси с применением армирующего прута. Он представляет собой изделие сортового металлопроката и имеет разные размеры и внешнее исполнение. Иногда применяют композитную арматуру.
Читайте также:

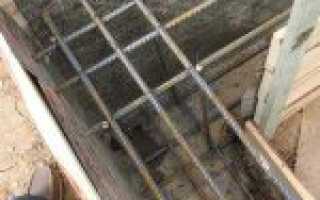

Использование армирования делает бетонный фундамент устойчивым к нагрузкам на изгиб, возникающим при неравномерности нагрузок при эксплуатации дома и вспучивании грунта. Арматура служит каркасом основания.
Какую арматуру используют для ленточного фундамента зависит от разновидности обвязки, которая делится на:
- продольную;
- вертикальную;
- поперечную.
Для продольной обвязки
При продольной обвязке прутки укладывают вдоль основания. Назначение такой обвязки – принимать на себя основные нагрузки, действующие на растяжение. Поэтому арматура для ленточного фундамента, из которой выполняется продольная обвязка, должна быть наиболее прочной и иметь достаточные для такой нагрузки параметры: диаметр и форму изготовления. Боковая поверхность, имеющая ребра, обеспечивает хорошую адгезию с бетоном, это усиливает прочность основания.
Для вертикального и поперечного армирования
Прутки, применяемые для армирования в вертикальном и поперечном направлении, выполняют функцию связующих звеньев основы и обеспечения целостности всей армирующей конструкции. Они принимают нагрузку, действующую при усадке бетонного основания или при его температурных деформациях, которая меньше чем нагрузка, действующая на продольную обвязку.
Нормативные документы
Ленточные фундаменты в малоэтажном строительстве относятся к железобетонным конструкциям без предварительного натяжения арматуры.
Проектируют и строят такие основания согласно своду правил СП 52-101-2003. Раздел 5.2 документа определяет марку стали, форму и геометрические размеры прутков. В разделе 8.3 «Армирование» рассматриваются вопросы количества и размеров армирующих элементов, их взаимное расположение в теле бетона. Здесь же указаны способы расположения арматуры, правила соединения в пересечениях.
Сведений, содержащихся в документе достаточно, чтобы понять, как рассчитать арматуру для фундамента, вычислить количество материала.
Оптимальное количество арматурных прутов
Какую арматуру для этого нужно использовать и сколько, рассчитать не сложно. Для этого нужно вычислить периметр будущей постройки, добавить к нему сумму длин внутренних стен, под которыми будет опора, и умножить полученную сумму на количество прутков в арматурном коробе.
Ассортимент металлопродукции
- горячекатаную, гладкую или с периодическим профилем (кольцевым или серповидным) диаметром от 6 до 40 мм;
- термически и механически упроченную с периодическим профилем, 6–40 мм;
- холоднодеформированную периодического сечения (3–12 мм).
Рекомендовано использовать гладкую арматуру классом не ниже А-240 (А-I). Для ребристой (периодического профиля) выбирают класс А-300 и выше.
-
Читайте также:
В местности, где температура опускается ниже 30°С, класс А-300 использовать запрещено.
Предпочтительно использовать изделия с периодическим профилем – с приливами в виде колец или серпа. Неровности увеличивают площадь сцепления стержней с бетоном и прочность всей конструкции.
В последнее время в продаже появилась композитная арматура. Производитель рекомендует её использовать взамен стальных изделий.
СП 295.1325800.2017 не разрешает использование композитных изделий для фундаментов.
Правила выбора материала
От типа арматуры и качества сборки армирующего каркаса напрямую зависит срок службы плитного основания. В задачи инженера при проектировании фундамента входит выбор материала арматуры, а также ее типа и размера сечения. Между стальными и композитными прутьями эксперты советуют делать выбор в пользу первых изделий, поскольку технология их использования достаточно изучена и проверена временем.
Композитные аналоги начали использовать при закладке плитных фундаментов не так давно, при этом производители гарантируют высокие прочностные характеристики изделий, несмотря на их легкий вес. Особого внимания заслуживает стеклопластиковая арматура с поперечными надсечками, прочность которой, согласно заявленным качествам, в 10 раз превышает стальные стержни.
Металл
Основные преимущества стали доказаны временем, поэтому большинство строителей отдают предпочтение этому варианту. Качество металлопроката регламентируется правилами ГОСТ 5781-82.
- Рифленые прутки – за счет наличия выпуклых элементов, расположенных под углом, поверхность металла надежно схватывается с бетоном.
- Гладкие прутки – изделия имеют одинаково круглое сечение по всей длине.
По способу изготовления арматура может быть напрягаемой и ненапрягаемой. В первом случае в процессе изготовлены арматуру подвергают предварительному растяжению. Это позволяет частично или полностью устранить растягивающее напряжение от нагрузки.
При проектировании основания сооружения уточняют состав и класс стали. Так, рифленую ненапрягаемую арматуру класса Alll используют в качестве продольных элементов каркаса. При монтаже силовой конструкции напрягаемую гладкую арматуру класса Al применяют в качестве поперечных и П-образных конструктивных элементов.
Помимо класса, учитывают марку арматуры, которая может быть от С1 до С8. Увеличение марки свидетельствует о росте прочностных характеристик за счет добавления легирующих компонентов в состав стали.
Диаметр прутков выбирают, исходя из проектных нагрузок:
- от 10 до 12 мм – при проектировании каркасно-щитовых, деревянных сооружений и домов из пенобетона;
- от 14 до 16 мм – при возведении тяжеловесных конструкций.
Композит
Композитный материал состоит из волокон различного происхождения, которые связаны в одну структуру за счет полимерной пропитки.
По типу задействованного сырья арматура для фундамента может быть таких типов:
- стекловолоконной;
- базальтопластиковой;
- углеводородной;
- арамидной и т.д.
Поверхность композитной арматуры может быть двух типов:
- условно гладкой – с нанесением мелкозернистого кварцевого песка;
- периодической – с обмоткой стержня полимерным канатам с последующим покрытием термореактивной смолой.
Схема закладки
Точно рассчитать арматуру на фундамент позволяет раздел 8.3. Свода Правил.
Защитный слой
В железобетонных фундаментах для стальных деталей предусматривают защитный слой, который обеспечивает:
- совместную работу всех частей;
- защиту стержней от агрессивного влияния окружающей среды (влага), химвеществ;
- огнестойкость.
В грунте толщина слоя (расстояние от стержней до любого внешнего края бетона) выбирается не меньше 40 мм. На открытом воздухе расстояние уменьшают до 30 мм.
Расстояния между арматурой
Расстояния между отдельными прутьями выбирают не меньше диаметра стержня. Кроме того, для горизонтальных нижних рядов расстояния принимают более 25 мм, а для верхних рядов – 30 мм.
В стеснённых условиях допускается арматуру располагать пучками.
Продольное армирование
Для стороны фундамента длиной до 3 метров допустимо использовать стержни диаметром 10 мм, если сторона превышает 3 м — не тоньше 12 мм.
Общее сечение прутков продольной арматуры выбирают не менее 0,1% от поперечного сечения фундамента.
Например, для ленты шириной 40 и высотой 100 см, сечение равно 400х1000=4 000 000 мм². Суммарное сечение всех продольных прутков должно составить 0,1%, т.е. 400 мм².
Выбрать нужное количество стержней можно с помощью таблицы.
| Диаметр прутка, мм | Общее сечение прутков в зависимости от количества стержней, мм | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| 10 | 75 | 155 | 235 | 315 | 390 | 470 | 550 | 630 | 710 |
| 12 | 115 | 225 | 340 | 450 | 565 | 680 | 790 | 900 | 1020 |
| 14 | 155 | 310 | 460 | 615 | 770 | 925 | 1080 | 1230 | 1385 |
| 16 | 200 | 400 | 605 | 805 | 1010 | 1210 | 1410 | 1610 | 1810 |
Согласно таблице, для фундамента сечением 40х100 см необходимо 6 продольных прутков 10 мм или 4 штуки 12 мм.
Расстояния между осями продольных отрезков арматуры не должно быть больше 40 см, а стержней в одном уровне не может быть меньше 2. Одна арматура используется только в фундаментах тоньше 15 см.
Поперечное армирование
Задачи поперечно-вертикальной арматуры:
- ограничить образование трещин;
- удерживать продольные прутки от смещения;
- закрепить продольные стержни от выпучивания в любых направлениях.
Поперечные детали устанавливают везде, где проходят продольные прутья.
Диаметр поперечной арматуры для ленточных фундаментов не может быть менее 25% от наибольшего диаметра продольных стержней, но в любом случае минимальный диаметр 6 мм.
Шаг установки поперечных элементов — не более 50 см, при высоте ребра больше 15 см.
Зачем нужно армировать бетон?
Бетон на сегодняшний день является самым распространенным строительным материалом. Недорогой, удобный в использовании, имеющий высокую морозостойкость и прекрасно работающий на сжатие, он имеет лишь один важный недостаток – плохо работает на растяжение и изгиб. Для фундамента это крайне важный минус, а для ленточного – важный вдвойне. Весеннее пучение из-за подъема уровня грунтовых вод, а также зимнее промерзание грунта подвергает фундамент серьезным нагрузкам. Его растягивает и изгибает. Без арматуры бетон быстро покроется трещинами, что уже на следующий год приведет к повреждению стен дома, особенно если последний построен из кирпича, также плохо работающего на изгиб.
Последствия не правильного выбора арматуры для ленточного фундамента и нарушения технологии армирования.
К счастью, эту проблему может легко решить арматура для ленточного фундамента. Она превращает обычный бетон в железобетон – материал, способный легко выдерживать все виды нагрузок без вреда для себя. Поэтому можно не опасаться, что нагрузки со стороны почвы навредят ему. Однако, чтобы надежно решить эту проблему, нужно не только правильно подобрать металлические пруты, но и знать, как их укладывать.
Расчёт арматуры
Рассчитать арматуру для фундамента проще на конкретном примере дома размером 6х10 метров. Поперечное сечение фундамента 50х100 см.
Потребное количество металлоизделий
Согласно таблице, потребуется 4 продольных параллельных стержня диаметром 12 мм.
Общий периметр фундамента составляет 6+6+10+10=32 метра.
Всего понадобиться 128 (32х4) метра арматуры.
Длина прутков в продаже составляет 3, 6 или 11, иногда 12 метров. Следовательно, точно подобрать стержень для каждой стороны не получится.
Продольные стержни придётся состыковывать. Стыки будут и в угловых пересечениях. Если в углах используют П- или Г-образные прутья, то они должны быть заглублены в стену не менее чем на 40 см.
Согласно своду правил, перекрытие стержней должно составлять не менее 30 диаметров. Для 12 мм арматуры — не менее 36 см.
Чтобы не пришлось дополнительно докупать и доставлять стройматериал, арматуру приобретают с запасом 10–15% от расчётного количества. Пятнадцать процентов от 128 составляет 19,2 метра.
В итоге приобретают 128+19=147 метров 12 мм прутка для продольного армирования.
Подсчёт поперечных и вертикальных элементов
Поперечные и вертикальные элементы армирования сваривают, скручивают вязальной проволокой или изгибают в виде прямоугольника.
Вертикальные составляющие лучше делать длиннее высоты ленты — их можно утопить в грунт. Это сделает монтаж удобнее.
Стороны горизонтально-вертикального прямоугольника меньше размеров фундамента минимум на 10–15 см. Чтобы оставался защитный слой бетона вокруг прутьев.
Сложив стороны, получают количество арматуры на один прямоугольник: 30+30+90+90=240 см. С учётом перехлёстов добавляют ещё 10 см. В итоге длину каждого элемента принимают равной 2,5 метрам.
В каждом углу необходимо установить два прямоугольника, всего на фундамент 4х2=8 штук.
Максимальное расстояние между элементами на прямых участках — 50 см. При постройке габаритных домов — 30 см.
Длины сторон для дальнейших вычислений без учёта угловых пересечений равны:
- Короткие 600 см минус 2 угла по 50 см — 500 см.
- Длинные 1 000 см минус 2 угла по 50 см — 900 см.
На каждую короткую сторону понадобиться помимо угловых ещё 9 прямоугольников. В длинную сторону устанавливают 17 элементов.
Общее количество поперечников составит: 8 угловых, 9+9=18 для коротких сторон фундамента и 17+17=34 для длинных.
Суммарное количество вертикально-горизонтальных перемычек составит: 9+18+34=61 шт. Длина каждого 2,5 метра. Итого арматуры диаметром 6 или 8 мм понадобиться 61х2,5=152 метра. Приобретают материал с запасом 5%, следовательно, 160 метров.
Выполнение проекта и расчеты
Фундамент, независимо от его вида, необходимо предварительно запроектировать и просчитать. От его надежности и долговечности зависит надежность и долговечность всей постройки.
Поэтому, планируя строительство большого сложного по конструкции коттеджа, следует заказывать проект и расчеты у специалиста. Основание под компактный частый дом можно рассчитать самостоятельно. Но делать это нужно предельно внимательно и тщательно.
Чтобы правильно запроектировать основание здания, нужно знать:
- характеристики грунта;
- высоту залегания грунтовых вод;
- особенности осадков в местности;
- массу будущего дома;
- архитектурное решение дома.
По первым двум пунктам информацию добывают путем геологических изысканий. Можно использовать информацию, полученную в результате изысканий соседнего участка или всей территории населенного пункта.
Глубина и ширина
Дом из газобетона относится к легким постройкам. Глубина залегания основания для его строительства может быть минимальной. В случае если принято решение применять заглубленный вариант, его стоит опустить на уровень границы промерзания или чуть ниже – на 15-30 см.
Чем больше дом и чем сложнее грунт, тем ниже стоит опустить опору. Глубина мелкозаглубленного фундамента под газобетонный коттедж может составлять 30-40 см.
Высота ленты вычисляется путем складывания следующих параметров:
- высота песчано-щебневой подушки (составляет дополнительную высоту, расположенную под лентой);
- глубина укладки фундамента;
- высота ленты над уровнем почвы (зависит от условий участка и дизайна здания).
На влажных или рельефных участках, а также в регионах, для которых характерен высокий слой снежного покрова, строят дома с высоким цоколем.
Нужно учитывать тот факт, что ограждающие стены из газобетона нуждаются в отделке, защищающей пористый бетон от влаги. Если планируется облицовка кирпичом или вентилируемым фасадом, лучше сделать ленту чуть шире газобетонных стен.
Пример для одноэтажного дома
В этом случае достаточно будет мелкозаглубленного фундамента, утопленного вглубь грунта на 30 см, и возвышающегося над поверхностью земли тоже на 30 см.
Общая высота ленты для дома в 1 этаж с учетом подушки будет составлять около 80 см.
Для сооружения в 2 этажа
Другой пример – запланировано строительство двухэтажного дома на глинистом грунте с глубиной промерзания 1,20 м. Данный вид грунта относится к слабым, поэтому следует применить заглубленный фундамент.
Поскольку дом будет достаточно массивным, желательно заглубить ленту ниже глубины промерзания на 20-30 см.
Для большого дома в два этажа на некачественном грунте лучше применить подошву высотой 30 см. И над уровнем земли такой дом нужно приподнять на 30-40 см. Максимальная высота фундамента будет 2,2 метра. Минимальная – 2 метра.
