Нижняя обвязка каркасного дома: назначение, особенности обустройства фундамента, материалы, требования к обвязке, инструкция по установке своими руками

Технология строительства каркасного дома достаточно проста, однако всё равно в ней необходимо учитывать некоторые важные нюансы. Например, важной задачей является обвязка фундамента (нижняя обвязка каркасного дома) и верхняя обвязка, со стороны крыши, которую, кстати говоря, легко сделать и своими руками. Если сделать обвязку тех же винтовых свай неправильно, то каркасная конструкция начнёт относительно быстро разрушаться, что существенно сократит срок службы всего дома. А замена обвязки и стойки, на которую осуществляется её крепление, обойдётся весьма дорого, да и для того чтобы сделать всю работу своими руками понадобится большое количество времени.

Что такое нижняя обвязка и зачем она нужна

Каркас строения нельзя ставить непосредственно на фундамент. Для этого монтируется специальная опора для конструкции — нижняя обвязка каркасного дома. Эта деталь строения должна выполнять следующие функции:

• Обеспечивает надежную связь между лагами пола, фундаментом и каркаса стен;
• Помогает сделать ровную поверхность для удобного монтажа других элементов конструкции;
• Принимает на себя нагрузку от всего каркаса.

Что же такое нижняя обвязка каркасного дома? Эта часть строения связывает собой лаги пола, фундамент и сами стены. Ее часто путают с ростверком, что является большой ошибкой. Разница в том, что ростверк скрепляет разные системы, выступает неким поясом, скрепляющим несколько элементов в единое целое. А нижняя обвязка выступает в качестве опоры.

Оба эти элемента, ростверк и нижняя обвязка, используются одновременно. Они словно дополняют друг друга, и обязательно необходимы для создания крепкой и надежной конструкции.

Важно! Нельзя, чтобы нагрузка от стен влияла непосредственно на фундамент только через нижнюю обвязку. Особенно, чтобы присутствовал и ростверк и нижняя обвязка каркасного дома, если фундамент на винтовых сваях. Лучше проследить работу нижней обвязки получится на ленточном или плитном фундаменте. В этом случае она выступает связующим звеном между фундаментом и каркасом. Кроме того, крепить другие элементы каркаса к деревянной обвязке намного проще и надежнее.

В целом, основной вопрос, который решает нижняя обвязка — удобство и надежность половых лаг. Ведь монтаж дерева к бетону был бы намного сложнее и не давал гарантию качества.

Важно! Если для сборки стен используется платформенный метод, тогда допускается использование облегченной нижней обвязки каркасного дома.

Ее функции полностью выполняются черновым полом.

Выбор материала

Нижняя обвязка — опора для всего каркаса, поэтому важно выбрать правильный материал. Чаще всего в этих целях используются пиломатериалы. Предпочтительно выбирать хвойные породы дерева (ель, сосну, кедр).

Почему именно хвойные породы?

• Для хвойных пород характерен повышенный уровень смол, что снижает риск гниение материала, увеличивает устойчивость к влаге;
• Такой материал более устойчив к деформации, не подвергается растрескиванию;
• Стоимость этого материала ниже, чем цена на другие пиломатериалы.
• Важно! Лиственницу тоже можно использовать для нижней обвязки.

Варианты материалов:

1. Брус. Для нижней обвязки каркасников, как правило, применяется брус 150х150 и 100х150 мм;
2. Две толстые доски с куском бруса. Брус ставят между двумя досками, чтобы получилась своеобразная лунка для стен каркасника;
3. Нижняя обвязка каркасного дома из сбитых досок. Чтобы выполнить обвязку, доски должны стоять на торце, то есть их устанавливают на ребро;
4. Одна толстая доска используется крайне редко. Только для легких и не жилых строений. Важно, чтобы использовались только качественные материалы.

Варианты конструкции

Сплоченная доска Единицы используемого для обвязки материала могут иметь разную форму. Это могут быть бревна, цельные брусья или составленные из нескольких слоев доски.

Сплоченная доска

Для обвязки из досок подходят пиломатериалы, качественно пропитанные антисептическим составом. Если достать такое сырье не удалось, можно взять лиственницу. Ее смола обладает обеззараживающими свойствами. Экономить на качестве материала не следует – конструкции из гниющего дерева быстро приходят в негодность.

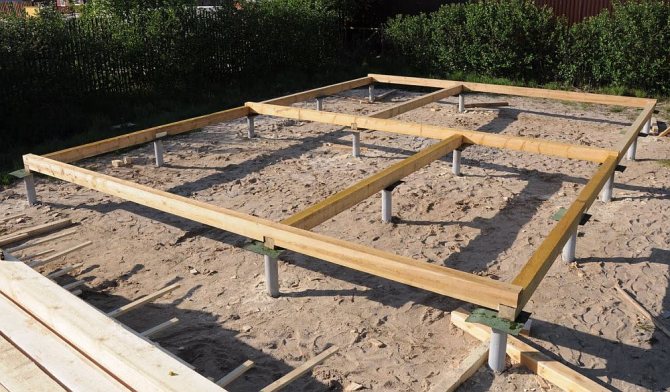

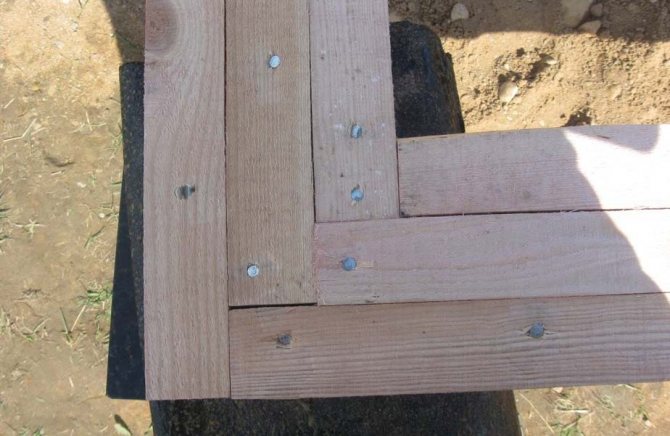

Для обвязки используют материалы, состоящие из 3-4 скрепленных вместе досок сечением в 0,05 на 0,2 метра. Они должны быть тщательно откалиброваны по габаритам; по возможности стоит это сделать самостоятельно. Допускается использование нестроганого сырья. Монтируют доски, прибивая или прикручивая их крепежными элементами по образцу шахмат.

Брус

Брус Цельные бруски могут иметь габариты 0,15х0,15, 0,15х0,2 или 0,2х0,2 метра. Последние два варианта считаются эквивалентными соответственно трем и четырем скрепленным доскам с габаритами 0,05х0,2 м. Если одна из сторон бруска равна 0,2 м, его помещают на оголовки меньшим боком – тогда конструкция будет иметь высоту 0,2 м.

Используемое сырье не должно иметь влажность выше 12%, гнильцу или сучковатости. Брусья обязательно подлежат химической обработке. Для этого используются противогрибковые составы, антисептики, средства, предупреждающие возгорание и проникновение влаги. Поскольку еловая древесина имеет много сучков, она меньше подходит для работ, чем кедр или сосна.

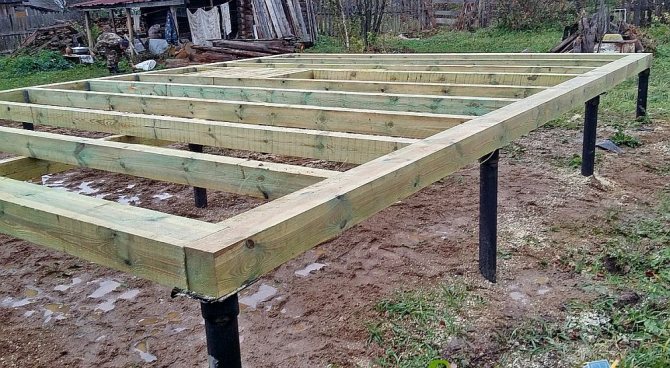

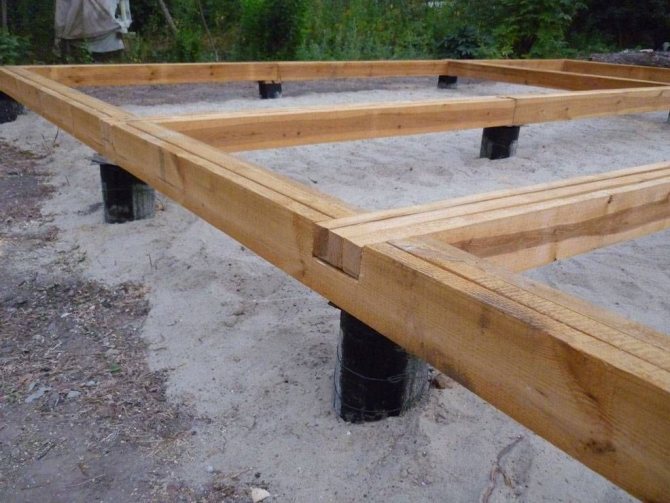

Соединять находящиеся рядом элементы можно по-разному. Популярен способ «в полдерева»: в этом случае в соседних брусках прорезаются выемки в половину толщины. Еще один способ подразумевает такое создание вырезов под скошенным углом, чтобы при скреплении не образовывалось лакун. Используют также замок формата «шип-паз». Чтобы вырезы получились точнее, стоит купить или взять в аренду рубанок.

Бревно

Необработанные бревна отличаются прочностью и лучше всего выдерживают веса. У этого материала наименьшая стоимость, но бревна сложны в монтаже из-за своей неправильной формы, затрудняющей подгонку, укрепление на основании и монтаж стен.

Требования к обвязке

В строительстве ко всему выдвигаются определенные требования и нормы, и нижняя обвязка не стала исключением. Чтобы обеспечить безопасность жильцов дома и предотвратить преждевременное разрушение конструкции, необходимо, чтобы этот элемент каркасного дома четко соответствовал следующим требованиям:

1. Для нижней обвязки используется только новый, качественный и ровный брус. Все элементы конструкции должны быть одинакового размера: если это доски. Их размер составляет 38х140 или 38х100 мм, а если это брус, его размер составляет 120х120 либо 150х150 мм;
2. Для этих целей рекомендовано использовать хвойные породы дерева (причины описаны выше);
3. Все пиломатериалы необходимо заранее подготовить, чтобы их срок службы был максимально долгим. В эту подготовку входит обработка древесины антисептиками, предотвращающими гниение, появление паразитов, защищает материал от влаги и т. д;
4. Важно! Заменить прогнившие детали практически невозможно, поэтому, чтобы сберечь свой дом, важно заранее позаботиться о подобных мелочах.
5. Стойки дома должны быть максимально прочными;
6. Ствол, который используется для обвязки, должен быть максимально ровным. Это важно при строительстве каркасного дома;
7. Важно проследить, чтобы обвязка четко повторяла контур заложенного фундамента. В противном случае образуются пустые полости, в которых скапливается влага, а это приведет к преждевременному гниению древесины.

Вид фундамента и технология монтажа

Основной процесс монтажа нижней обвязки каркасного дома зависит от выбранного типа фундамента. Рассмотрим все тонкости подробнее для самых распространенных типов фундамента.

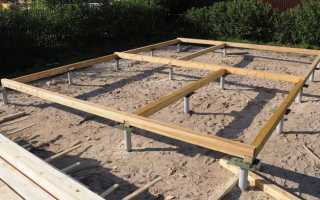

Свайно-винтовой и столбчатый

Свайный фундамент самый разнообразный вариант в плане формы. Он может быть с ростверком или без него, на столбах или винтовых сваях, может отличаться высота свай над землей, толщина и вес материалов и т. д. Несмотря на это, принцип монтажа этого элемента конструкции остается примерно одинаковый:

1. Для начала необходимо обеспечить гидроизоляцию для пиломатериалов, чтобы лишняя влага не могла спровоцировать их гниение. Для этого используют битум или рубероид;
2. Далее материал для обвязки (брус или доски) раскладываем на места монтажа;
3. Углы дома обвязываются брусом. Способ соединения брусков, как правило, вполдерева;
4. Крепим дерево к ростверку (реже его монтируют непосредственно к самим сваям). В качестве крепежных элементов используются анкера, либо резьбовые штапики (их наваривают непосредственно на основание);
5. Важно! На каждом этапе важно проверять ровность укладки досок с помощью строительного уровня.
6. Укрепляем угловые соединения с помощью гвоздей, болтов либо шурупов;
7. Монтируем лаги чернового пола.

Ленточный фундамент

Этот вид фундамента значительно упрощает процесс установки нижней обвязки. Монтировать брус на ровную, бетонную, горизонтальную поверхность намного проще, чем на сваи. Процесс монтажа заключается в следующем:

1. Прежде всего, на бетонную ленту укладывается гидроизоляция (рубероид либо керамзит).
2. Подготавливаем гнезда для угловых соединений.
3. С помощью болтов, анкеров или шпилек закрепляем обвязку (доски или брус).
4. Углы необходимо усилить. С помощью строительного уровня проверяем ровность уложенных досок. При необходимости горизонталь корректируется клиньями либо подкладками.
5. Далее монтируем половые лаги любым удобным способом.

Плитный фундамент

Для этого вида фундамента необходимо монтировать нижнюю обвязку, чтобы было на что ставить каркас стен. Она отсутствует, только если используется технология платформенного монтажа стен. Тогда работы проходят следующим методом:

На плиту укладывается слой гидроизоляции сплошняком.

Далее переходим к монтажу опорных брусков, к которым крепятся лаги пола. Они должны располагаться перпендикулярно опорным брускам.

• Монтируем черновой пол и создаем надежную площадку для установки стен.
• Делаем разметку и собираем стены.
• Когда выбрана технология постоечного метода монтажа стен, монтаж происходит так:
• Обязательная гидроизоляция.
• На основе раскладываем брус, в местах соединения углов делаем гнездо.
• Брус монтируем, соединяем все углы. Проверяем параллельность и горизонтальность всех элементов.
• Монтируем лаги.

Важно! Использовать строительный уровень необходимо на протяжении всего процесса. Это напрямую влияет на долговечность дома.

Углы соединяются вполдерева. Для дополнительного скрепления необходимо использовать металлические пластины, бобышки, скобы или болты.

Важно! Для скрепления деревянных деталей необходимо использовать элементы с защитным битумным покрытием или, как минимум, окрашенные. Это необходимо, чтобы защитить дерево от ржавчины и разрушения.

На ленточном и плитовом фундаменте нижняя обвязка каркасного дома монтируется в качестве крепежных элементов; рекомендуется использовать деревянные пробки, которые закреплены в бетоне. Внутреннее отверстие для пробки покрывают битумом, а сам материал должен быть максимально смолистым. Это обеспечит дополнительную защиту от влаги.

Цена на традиционные покрытия

Приобрести покрытия для венца бани или дома можно в любом строительном магазине или рынке и даже по интернету. Обязательно попросите продавца показать сертификат на приобретаемую продукцию. Из-за высокой популярности этих защитных средств на рынках стали появляться подделки, которые небезопасны для здоровья.

Отличить подделку от качественной продукции легко:

1. Слишком заниженная цена.
2. Некачественная упаковка.
3. Отсутствие сопроводительной документации.

Для удобства читателей мы приводим среднюю цену на покрытия в России на 2014 год в виде таблицы:

Как видно из таблицы, Сенеж будет самый выгодный вариант для обработки первого венца вашей бани или дома. Тиккурила самым дорогостоящим. Качество в данном случае от бренда мало зависит. Какой обработкой первого венца воспользоваться будет зависть от ваших покупательских возможностей. Профессиональные средства более безопасны и проверены на качество.

Тонкости установки лаг

Нижняя обвязка каркасного дома также служит в качестве основы для лаг чернового пола. В качестве лаг, как правило, используются доски формата 50х200 или 250 мм. Они монтируются ребром между брусками обвязки на определенном расстоянии друг от друга. Предполагается, что наличие этого элемента делает монтаж лаг на много проще. Они надежнее держатся, а срок службы такого пола увеличивается. Монтаж лаг может осуществляться несколькими способами:

С опорой на брусок. В нижней части обвязки монтируется брусок, на который опираются края лаг. Хоть брусок и выступает опорой, крепить лаги нужно непосредственно к бруску обвязки.

С использованием металлических уголков и пластин. В таком случае вся нагрузка идет на сами металлические соединения. Опора для лаг не подразумевается, зато их края соединяются с бруском обвязки с помощью соединительных элементов.

Установка на обвязку и использование ее в качестве опоры. Этот метод лучше всего подходит, если стены будут собираться по технологии платформы (стены монтируются в горизонтальном положении, а затем их устанавливают на основу). Лаги монтируются поверх обвязки, что гарантирует их надежную фиксацию. После этого поверх лаг монтируется дополнительная связка, которая будет служить основой для стен будущего дома.

Наиболее распространен в строительной практике третий способ монтажа лаг, а первые два используются только в комбинированном варианте (используется и брусок-основа, и металлические соединения). Именно так получается добиться максимальной прочности конструкции. Кроме того, такая методика позволяет проследить уровень уложенного чернового пола, и гарантирует простоту монтажа.

Расстояние между лагами рассчитывается индивидуально для каждой комнаты. Длина шага зависит от предполагаемой нагрузки на пол данной комнаты и от размера комнат: чем больше пролет лаг (расстояние между стенами), тем меньше расстояние между лагами пола. Если для лаг используется обрезной брус, тогда расстояние между ними будет равняться:

1. 80 см, если расстояние между стенами 2 м;
2. 60 см, если расстояние между стенами 2,5 м;
3. 40 см, если расстояние между стенами 3 м и больше.

Чтобы не тратить лишние материалы утеплителя и гидроизоляции, их параметры тоже стоит брать во внимание при расчете шага между лагами. Это расстояние должно равняться ширине утеплителя, минус 1-2 см, чтобы он плотно лежал между балками. Это избавит вас от лишней обрезки и подгонки материала.

Важно! Если ширина комнаты слишком большая, тогда применяются сдвоенные лаги. Точнее используются две доски, соединенные друг с другом. Такое решение можно приравнять к использованию одного прочного бруса с широким сечением.

Какие обработки венца лучше использовать?

Существуют народные способы, чем обработать нижний венец бани, и современные составы типа: Сенеж, Белинка, Тиккурила. Для большей экономии лучше воспользоваться народными и проверенными средствами, но внешний вид обработки в таком случае будет не лучший. Для более декоративного подходят традиционные. Второй вариант советуют использовать профессионалы, так как он более безопасен и проверен. Конечно, приобретая дорогостоящее покрытие, никто не застрахован от подделок, о качестве которых не стоит и говорить. По этой причине большинство предпочитают старые дедовские способы обработки первого звена бани и строительство дома из клееного бруса. Поговорим о тех и других подробнее.

Народные средства обработки

1. Используют раствор медного купороса. Для этого бревно естественной влажности ставят на торец, а сверху подвязывают пакет с тряпкой сильно пропитанной медным купоросом. Тряпка должна соприкасаться с торцом бруса. Под воздействием естественных движений соков внутри древесины брус пропитается соляным раствором и выступит снизу. Тряпку нужно все время пропитывать, чтобы она не высыхала. После этого его хорошо просушивают под навесом. Умельцы предлагают замочить бревно в ванне с медным купоросом. Сразу оговоримся, что такой способ не безопасен для здоровья. При нагревании медный купорос выделяет ядовитые пары для человека.
2. Обработать нижний венец бани или дома прополисом и маслом, затем натирают воском. Способ выглядит несколько фантастически, но его используют в деревнях и он проверен временем, хотя и трудоемок.
3. Знаменитый способ обработки на западе и у финнов. Готовят его из доступных всем ингредиентов: мука (ржаная или пшеничная) – 750-800 г, медный купорос – 1,5 кг, соль столовая – 400 г, известь (гашеная) – 1,5 кг разводятся в 10 л воды. Готовка: В муку, постоянно помешивая, добавляют воду, добиваясь состояния сметаны. 5 л воды подогреваются не до кипения, подливают воду, помешивая. Затем все перемешивается и процеживается. Готовую смесь нагревают, постоянно помешивая, добавляя купорос и соль. Последней добавляется гашеная известь. Покрывать венец нужно теплым составом в 2 слоя, после полного высыхания первого. Специалисты говорят, что такой обработки дома хватает на 10-15 лет. Таким составом можно обрабатывать даже низ пола в бане и полностью пиломатериал при строительстве дома из профилированного бруса.
4. Брус хвойных пород наименее подвержен гниению и его можно обработать березовым дегтям или еловой живицей. Такие составы защитят древесину от жучков, но имеют сильный неприятный запах, кроме этого еловая живица липкая. После такой обработки венцы дома невозможно красить или шлифовать. Так же это пожароопасный способ, так как эти вещества легко воспламеняемы. Поэтому такими составами принято обрабатывать ту часть, которая соприкасается с землей.
5. В сельской местности нижнее звено сруба бани из бруса можно обработать отработкой автомасел. Самый большой плюс такой обработки – дешевизна. Наносят ее в разогретом или остывшем состоянии в несколько слоев, давая хорошо впитаться предыдущему. На 90% этот состав состоит из минеральных масел, а они хорошо отталкивают воду. Сажа, содержащаяся в отработанном масле, защищает бревна от солнца и является антисептиком. Но уже доказано, что пропитка таким способом недостаточно качественная, так как проникает в древесину не равномерно. Кроме того такое покрытие имеет траурный цвет.
6. Не ушел в прошлое способ обработки бруса битумом или гудроном. Подземные конструкции обрабатываются разогретыми и смешанными с соляркой такими составами. Сегодня компании изготовители предлагают современные битумные пропитки и мастики.
7. Олифы и масла, их только условно можно отнести к народным, так как эти составы входят в основу лаков и современных красок. Держатся долгое время, не шелушатся и не растрескиваются. Для более глубокого проникновения лучше наносить теплыми. Так они будут более текучими.
8. Влага лучше всего проникает с торцов звена, для предотвращения этого торцы «расклепывают». Для этого резиновым или деревянным молотком простукивают торцы бревен бани. Такая обработка поможет остаться древесине дольше сухой и не даст растрескаться.
9. Обжигание поверхности бруса паяльной лампой. Этот способ не безопасен, но тонкий слой сгоревшего дерева служит хорошим антисептиком и разрушает капилляры, по которым влага попадает в дерево.

Традиционные средства для обработки

К такой обработке относятся всевозможные олифы, пропитки, покрытия. Расскажем о некоторых из них подробнее.

«Сенеж»

«Белинка»

Обработка: Наносить валиком или кистью на очищенную поверхность в 2 слоя. Просыхание каждого слоя 6-12 часов. Температура нанесения от +10С. При минусовых температурах тоже можно использовать, но сохнуть будет более 12 часов. Расход: 1л / 5-10м2.
