Шкаф-купе своими руками — чертежи описание, проект и схема с размерами

Меблировка жилья — финальный шаг, объединяющий все ремонтно-дизайнерские этапы. В современной мебели должно сочетаться несколько важнейших качеств: эксплуатационная функциональность, внешний вид как таковой, соответствие общей дизайнерской идее.

Купе-системы или их элементы присутствуют практически в каждом жилье. Удобство и функциональность этой мебели бесспорны, а для таких дизайнерских стилей, как минимализм, урбан, хай-тек и вовсе незаменимы. В статье приводятся исчерпывающие рекомендации по самостоятельному изготовлению шкафа купе.

Преимущества

Рассмотрев плюсы и минусы этого класса мебели, мы получим полное представление о современном понятии шкаф с купе-системой открывания дверей.

Преимущества
Эргономика	Стандартные конструкции требуют наличия «глухих» зон для открывания. В купе-системах двери при открывании-закрывании двигаются в одной плоскости по направляющим. Существенно экономится площадь помещения.
Вместительность	Возможность произвольно конфигурировать внутреннее пространство (наполнение), что определяет вместительность. Единственное требование — эргономическая целесообразность.
Универсальность	Вписывается в любой интерьер. Различные способы оформления и отделки позволяют установить шкаф в спальне, кухне, гостиной и т. д.
Функциональность	Внутри, в отличии от обычных шкафов, можно хранить габаритные предметы, бытовую технику. Встраивать различные устройства — гладильную доску, верстак, столешницу и др.
Идеальное решение для узких помещений	Для узких проходов и коридоров шкаф купе — это часто единственное решение. Только его можно поставить в таких местах и комфортно эксплуатировать.
Зонирование	Двойное функциональное назначение. Используя такую мебель, можно с легкостью зонировать помещение, то есть она может выполнять ещё и функцию перегородки.
Разнообразие дизайнов	Никаких ограничений для внутреннего наполнения. Большое количество материалов для изготовления фасадов, что позволяет воплотить любой дизайнерский замысел.
Использование зеркала	На фасад можно установить зеркало. Это улучшит функциональность помещения и визуально расширит пространство.
Надежность при эксплуатации	Двигающиеся по направляющим двери прослужат намного дольше, чем открывающиеся на петлях.

Недостатков значительно меньше, но они есть:

Недостатки
Выход из строя раздвижной системы	Происходит только в случае приобретения некачественной раздвижной системы.
Потребность в дополнительном освещении	Если размеры большие, потребуется провести дополнительный свет, он значительно повышает эксплуатационный комфорт.
Необходимость чистки направляющих	Со временем нижние направляющие засоряются, что может служить препятствием для передвижения ролика. Поэтому иногда приходится чистить пазы направляющих.
Зеркало быстро пачкается	Если в отделке применено зеркало, то его придется часто мыть от пятен и следов рук.
Нет возможности перестановки	При проектировании размеры связаны с конкретным местом расположения шкафа. Не подходит для любителей частых перестановок.

Разновидности по форме

Существует несколько разновидностей, они имеют конструктивные и внешние отличия:

• встроенные;
• отдельно стоящие;
• угловые;
• диагонально-угловые.

Рассмотрим каждую из них по отдельности.

Встроенный

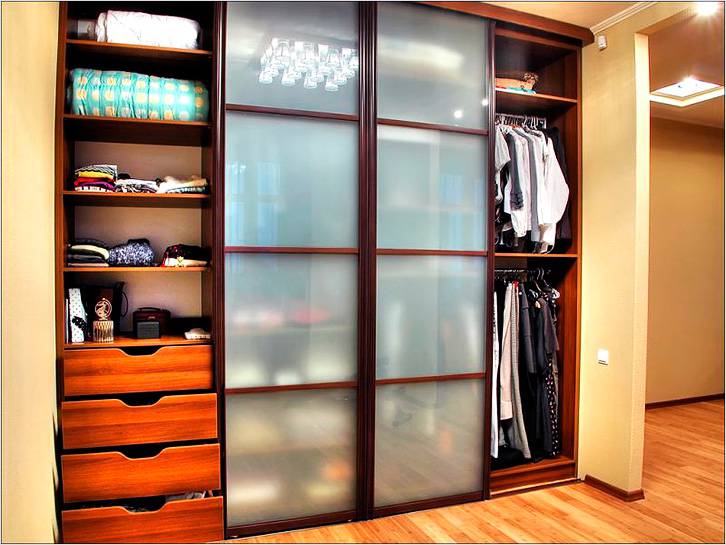

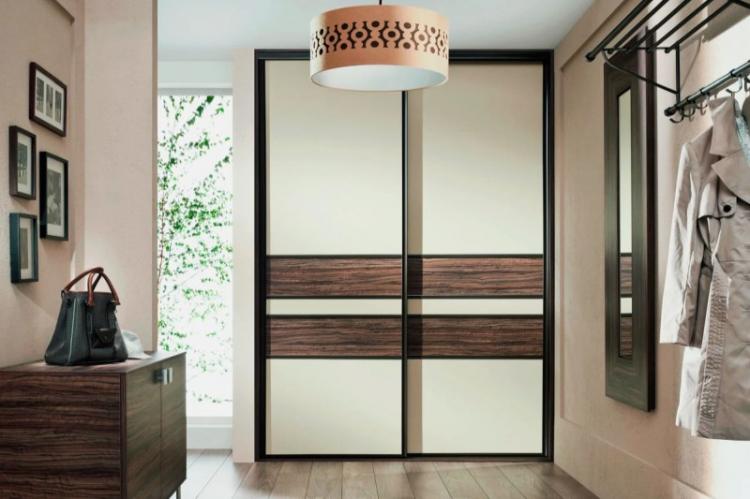

Встроенная мебель позволяет экономить место При сооружении такого шкафа отсутствует верх, задняя стенка и основание. Изготавливаются только перегородки. Прикручивается вся конструкция непосредственно к потолку, стенам и полу. В качестве фиксации используются металлические уголки.

Это стационарная конструкция, и она является неизменной частью созданного интерьера.

Отдельно стоящий

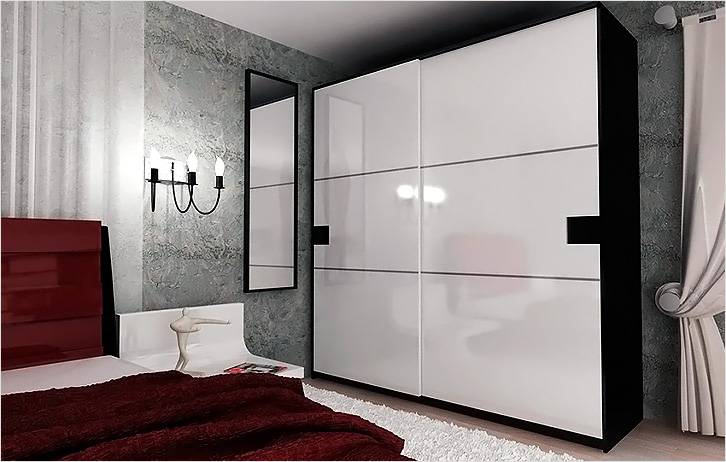

В этом случае шкаф не привязывается к стене

Имеет боковины, верхнюю, нижнюю, заднюю часть и раздвижные двери. Это полноценный отдельный предмет меблировки. Возможно его перемещение, не привязывается ни к каким элементам оформления.

Угловой

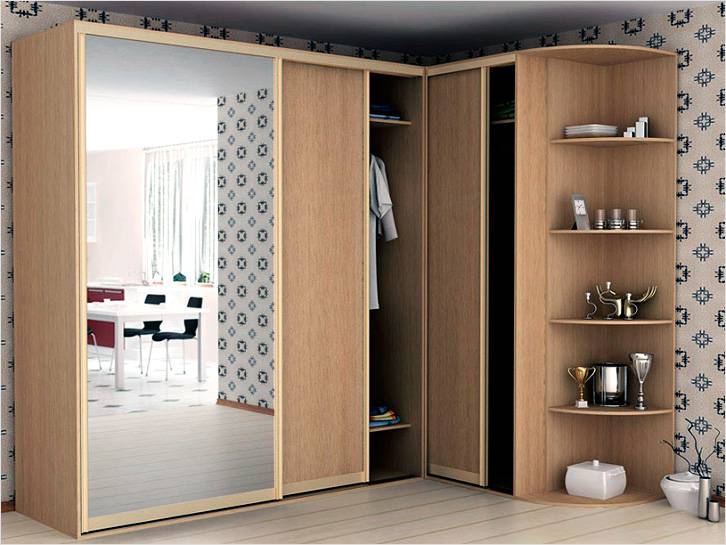

Размещение в углу также позволяет экономить место

Отличное решение для небольших квартир, где дорог каждый метр. Повторяет форму угла и позволяет рационально использовать пространство помещения.

Диагонально-угловой

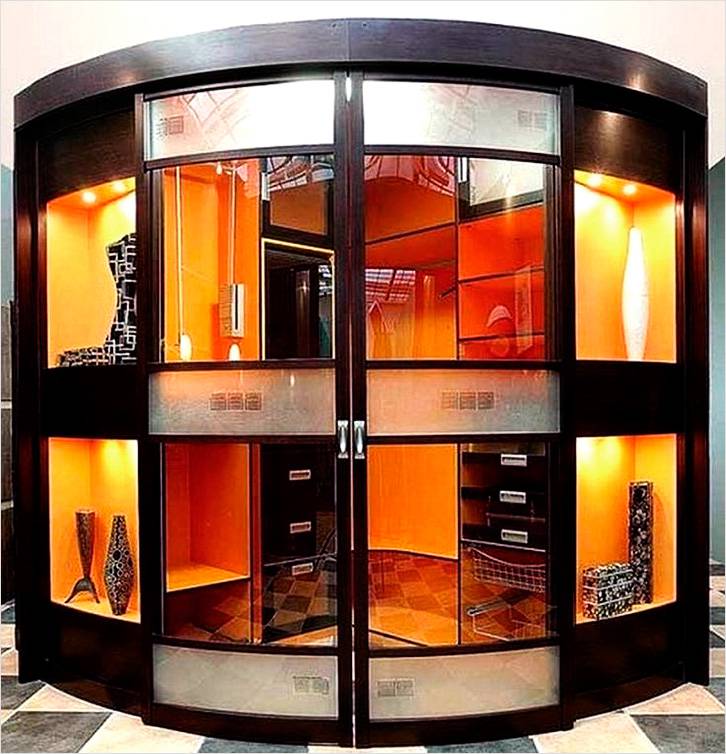

Диагонально угловой шкаф оригинально смотрится в помещении

Это разновидность углового, но фасад не повторяет форму угла, а делается диагональным. Повышенная вместительность такой конструкции определяет частое её использование как гардеробной.

Замеры и расчеты

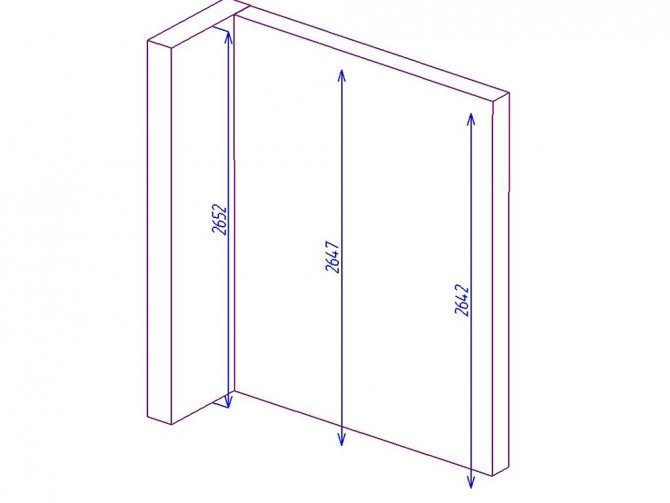

Перед составлением чертежа потребуется провести корректные замеры. Поскольку ниши, стены и углы современного жилья редко отличаются правильными геометрическими формами, замерять следует, руководствуясь определенным алгоритмом:

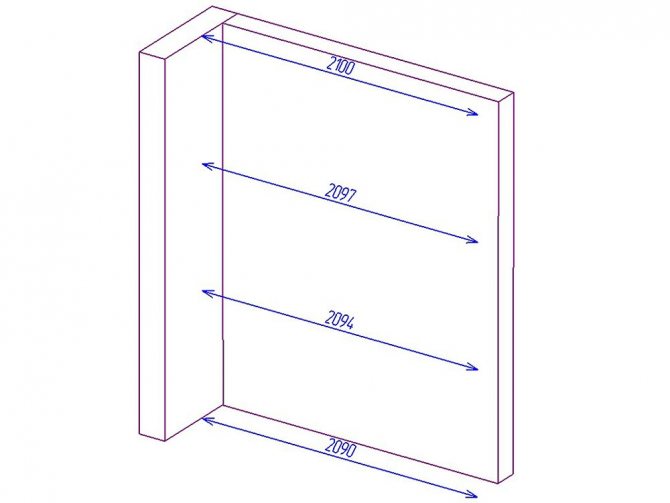

• первым делом необходимо измерить заднюю стенку: верхнюю часть, средний и нижний уровни;
• затем с учетом отступов измеряется фасад.

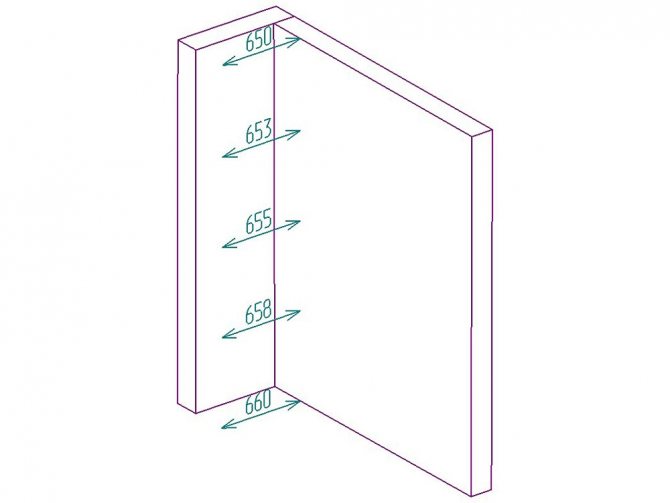

Измерения следует проводить по трем уровням с задней и передней стороны.

Важно понимать, что монтаж без предварительного замера может спровоцировать проблемы. Есть вероятность, что каркас шкафа просто не войдет в предусмотренное для него место. Кроме того, в зоне стыков могут образоваться крупные зазоры.

Угловой шкаф-купе требует замеров:

• по задней части с двух сторон, которые отходят от угла;
• боковых сторон;
• лицевой стороны по угловым фасадам.

Способы ремонта шкафов-купе, пошаговые инструкции, рекомендации

Если требуется разместить мебель в нише, важно замерить стороны, которые будут входить в нее, — все расчеты необходимо выполнять в трех уровнях, даже если шкаф планируется сделать во всю стену, и будет задействован угол.

Ширина шкафа

Высота

Глубина

Используемый материал

Мебель с раздвижной системой дверей изготавливается из разнообразных материалов. В таблице приведены основные из них:

Материал
ДСП	Самый распространенный и часто используемый. Плита ДСП, имея невысокую цену, отличается достаточной прочностью. Огромный выбор фактур, цветов, рисунков позволяет изготовить фасадную часть для любых дизайнерских решений. Есть один, но существенный, недостаток — тяжело поддается тонкой обработке. По этой причине, из ДСП или ЛДСП изготавливают преимущественно простые конструкции.
МДФ	Экологичный материал, легко поддающийся обработке. Разнообразие покрытий фасадов не меньше, чем у ДСП. Практичный и доступный материал.
Натуральное дерево	Дорогостоящий вариант, но натуральное дерево прослужит долго. Великолепное украшение в любом интерьере.

Расчет ширины дверей

Когда дверь сдвигается в сторону, она должна полностью открывать доступ в секцию и не мешать вытягиванию ящика или опусканию ножничного подъёмника. Возьмем пример отсека шириной 2100 мм, состоящего из трех частей:

1. Измерьте ширину внутреннего отверстия. В нашем примере с ДСП это будет 2068 мм.
2. 2. вычесть в два раза ширину защитной ленты, приклеенной к краю дверцы корпуса. Толщина каждого из них составляет 6 мм, таким образом, вы получаете 2068 минус 12 — 2056 мм.
3. 3. При этом учитывается перекрытие дверей, которое в трехсекционном шкафу составляет 26 мм с обеих сторон, что дает в общей сложности 52 мм. Общая ширина всех дверей составляет: 2056 мм плюс 52 мм или 2108 мм. Разделите общую ширину на три и получите 703 мм.

Этот простой расчет обеспечит легкий доступ к разделам.

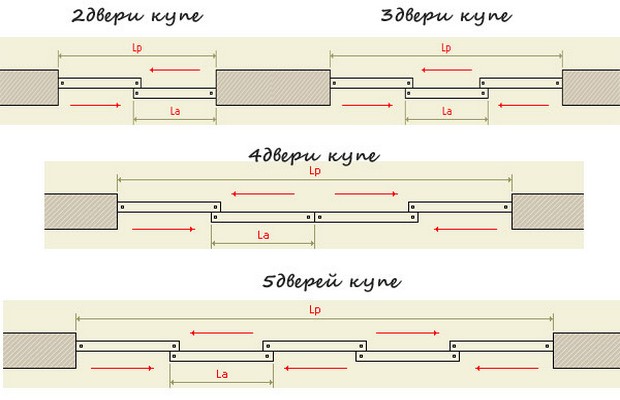

Расчет ширины двери шкафа

Типы по конструкции

Классификация по конструктивным отличиям следующая:

1. встраиваемые;
2. корпусные.

Встраиваемый. Отсутствует потребность в верхней, нижней и боковых частях. Их функцию выполняют стены, пол и потолок ниши. Для изготовления можно использовать гипсокартон, что уменьшит общие затраты на изделие.

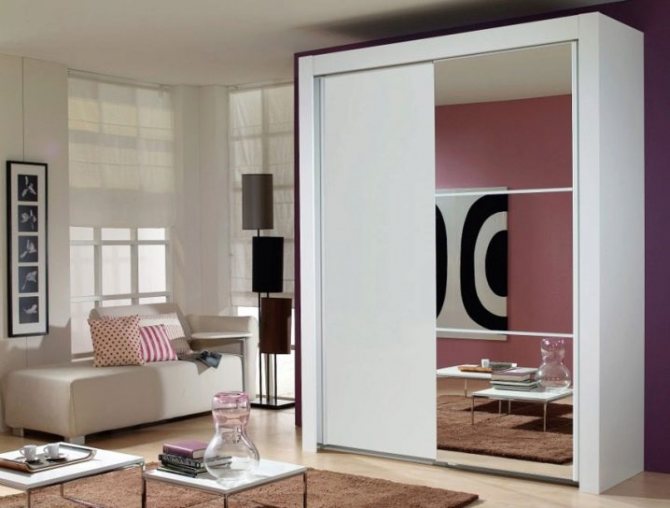

Корпусной. Главное отличие от обычного шкафа – метод открывания дверей. При необходимости, можно передвигать. Возможна перевозка (переезд) без разборки. Минус – повышенный расход материалов, так как изготавливаются боковые, нижние и верхние стенки, тыльная часть.

Теперь подробнее рассмотрим организацию внутреннего объёма шкафа.

Конструктивные особенности

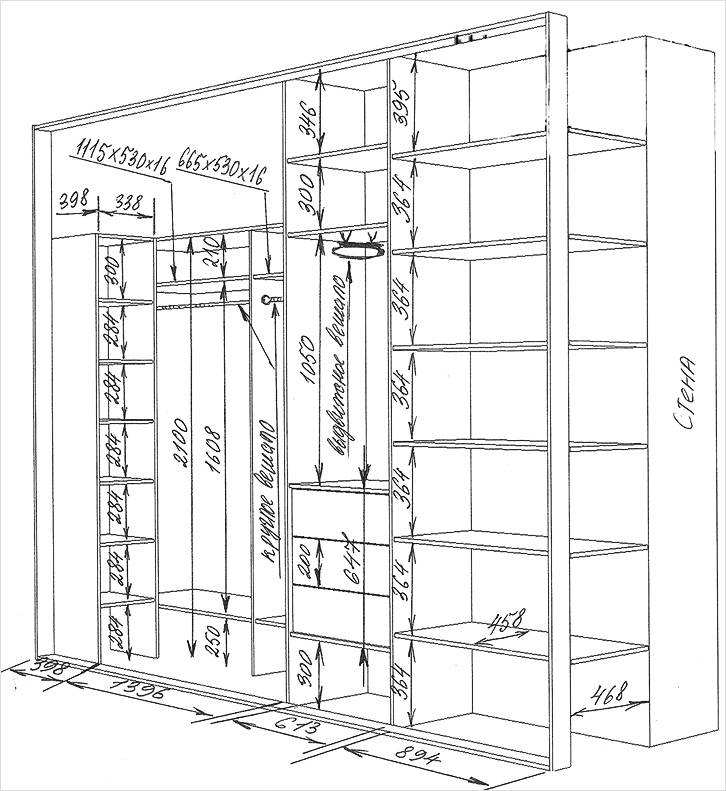

Чертеж конструкции

При проектировании следует учитывать эргономико-эксплуатационную специфику.

Рассмотрим основные конструктивные элементы шкафа купе.

Ширина дверей

Выбор размера дверей зависит от факторов:

• производители раздвижных систем ограничиваются определенными размерами. Некоторые системы позволяют изготавливать створку шириной до 120 см;
• на ширину влияет количество внутренних секций. К каждой секции должен быть свободный доступ;
• на выбор влияют личные предпочтения. Правил особых нет, если это не выходит за рамки ограничений, перечисленных выше.

Оптимальная ширина, отработанная на практике — это от 600 до 900 мм. Такой размер обеспечивает наиболее комфортные условия пользования.

Раздвижные системы

Раздвижные двери должны иметь надежную систему

Раздвижные системы классифицируются по двум основным критериям:

1. материал профиля;
2. принцип раздвижения.

Для изготовления профиля подвижной системы используют алюминий или сталь. Материал раздвижной системы выбирается, как правило, такой же, как и применённый для каркаса двери. Стальные конструкции дешевле, но в большинстве случаев предпочтение отдаётся алюминиевым.

Конструктивно производятся два типа систем — нижнеопорная и верхнеподвесная. В нижнеопорной — дверь с роликами двигается по рельсе. В верхнеподвесной — её ролики перемещаются по верхним направляющим.

Высота

Высота должна быть достаточной чтобы можно было расположить все необходимые вещи

Высота выбирается произвольная. Единственным ограничением могут быть потолки или маленький рост хозяев квартиры/дома. Изготавливаются конструкции как от потолка до пола, так и меньшей высоты.

Стандартная длина используемого материала для стенок 270 см. Стандартная квартира имеет высоту потолка 260–270 см. Практически совпадающие размеры позволяют не пилить и не наращивать элементы конструкции.

Для потолков выше 270 мм (при желании иметь шкаф от пола до потолка) есть два решения. Первое — листы материала стыкуют до необходимой длины. Второе — собирается антресоль. Стыковать листы можно на высокоточном оборудовании специализирующихся на таких услугах компаний.

Глубина полок

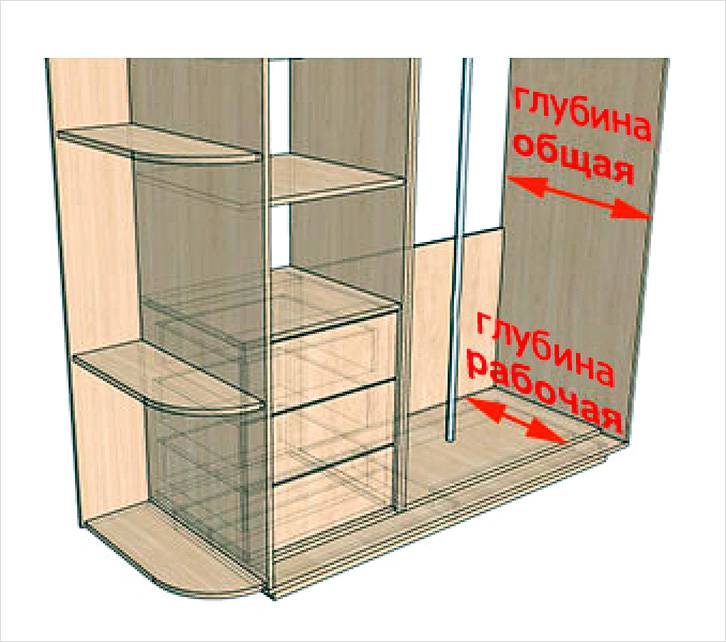

Важно не путать глубину общую и рабочую

Глубина полок определяет повседневное удобство пользования шкафом. Оптимальный и рекомендованный показатель — 60–70 см. Обычно в шкафу размещается штанга для плечиков, ширина которых около 48 см. Глубина в 60 см полностью исключит контакт внутренней поверхности двери и одежды, повешенной на плечики. Большинство мебельных аксессуаров (коробки, лотки и др.) имеет ширину 50 см. Глубже полки делать не следует, так как добираться «под стенку» при размещении вещей уже будет неудобно.

Не всегда габариты помещений позволяют устанавливать мебель с максимально рекомендованной глубиной полок. Но и по минимальной глубине есть ограничения. Оптимальным вариантом может быть глубина 40 см. Учитывая, что 10 см уходит под механизм раздвижных дверей, можно приобрести небольшие плечики шириной 30 см. Как вариант, монтаж подвесной штанги (штанг), перпендикулярной дверям и задней стенке, в этом случае, ширина размещаемых плечиков не ограничена.

Такое решение намного лучше, чем полностью отказаться от установки шкафа, тем более, что даже такая «узкая» конструкция для малогабаритных квартир — идеальное решение.

Длина

При проектировании длина шкафа выбирается в соответствии с местом его дальнейшей установки.

Высота расположения полок и штанг

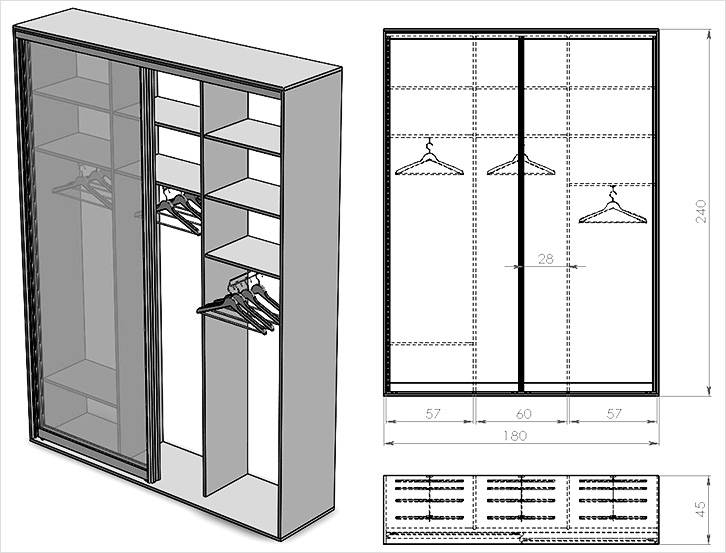

Для полок и штанг выделяется отдельное пространство

Высота между полками составляет 250–350 мм. Правило выбора простое: больше глубина полок — больше расстояние между ними, меньше глубина — расстояние меньше. Такая зависимость связана с удобством доступа к стопкам белья расположенным в глубине полки (у задней стенки).

При проектировании антресоли следует учитывать размеры вещей, предполагаемых к хранению на ней. Если это чемоданы, то высота антресоли должна быть равной высоте чемодана, плюс небольшой запас.

Высота монтажа штанги для плечиков определяется длиной размещаемой на ней одежды. Максимальная высота будет равна самой длинной вещи. Усреднённая длина типичных предметов гардероба:

• рубашки — до 100 см;
• куртки — до 110 см;
• длинная одежда — до 130 см;
• плащи и шубы — до 150 см.

Эти вычисления приблизительные, так как длина одежды зависит от роста, фасона и других параметров.

Видео:

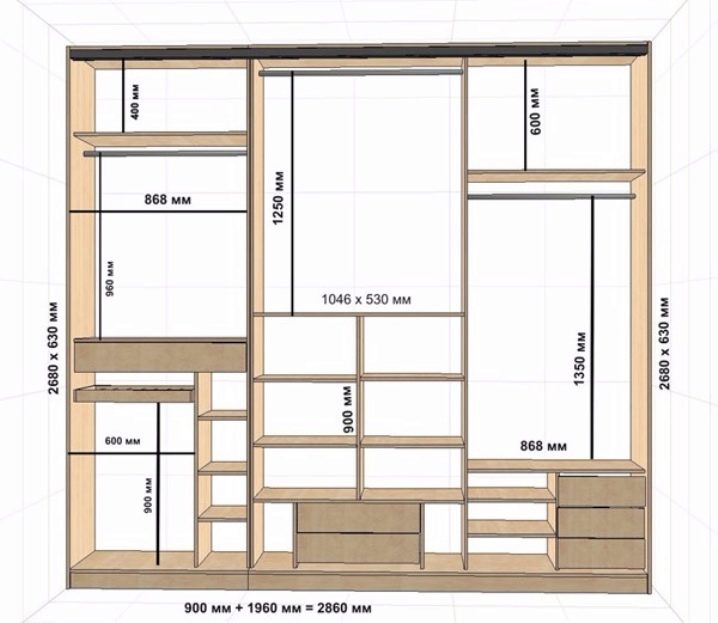

Схемы и чертежи

На схемах показаны различные варианты проектов и технологии сборки мебели:

Определяемся с размерами основных секций

Давайте сразу же введем определение для размеров сечений оболочки — это HxHxH (ВвысотаХ сИринаxGсмазка), чтобы больше не путать терминологию.

Есть несколько негласных правил:

• Ширина секций отсека не менее 400 мм и не более 900 мм. Это связано с возможностью включения дополнительных систем хранения (выдвижные корзины, пантографы и другие элементы встроены в основание 400, 500, 600, 800 и 900 мм). А также из-за прочности древесно-стружечной плиты. При большой нагрузке на полки лучше не делать пролеты шириной более 700 мм, а дальше прикреплять их к стене с помощью кронштейнов и укладывать ребра жесткости.
• Глубина секций шкафа должна составлять не менее 250 мм и не более 600 мм. Это из соображений практичности. Внутренняя глубина 250 мм наиболее часто используется при проектировании книжных шкафов и узких входов. Наиболее распространенная глубина для шкафов — 500-550 (с внешним размером 600-650 соответственно), что оптимально подходит для хранения вещей на полках и размещения крестообразных вешалках.
• Высота между полками произвольная и варьируется от 200 до 1500 мм.. Все зависит от размера вещей, которые будут храниться внутри шкафа.

По типу наполнения можно выделить три основные конструкции секций — с полками, с бельевой штангой и выдвижными ящиками.

На приведенных схемах секций для проектирования гардеробного отсека основные размеры, обусловленные соображениями эргономики и удобства эксплуатации, назначаются самостоятельно.

Устройство внутри

При проектировании наполнения шкафа купе, в первую очередь, делается зонирование внутреннего пространства. На рисунке показана универсальная схема разбивки на зоны хранения различных вещей:

Важно грамотно распределить внутреннее пространство шкафа купе

Покупая готовое изделие, придется согласиться с конфигурацией наполнения, предложенной производителем. Самостоятельное изготовление позволит максимально учесть размеры, функциональное назначение, место расположение различных зон и многое другое, что, в конечном итоге, обеспечит максимальный эксплуатационный комфорт.

Ниже приведена таблица с примерами часто используемых элементов внутреннего наполнения и зонирования шкафа купе с их помощью.

Зонирование
Полки	Полки — один из основных элементов наполнения. Они могут быть стационарными и выдвижными, сплошными и вентилируемыми, половинными и на всю глубину, и т.д.
Ящики	Ящики — второй по значимости элемент шкафа.
Штанга	Штанга подвес — необходима для одежды на плечиках. Материал изготовления различный, чаще металл.
Корзины	Удобные для хранения корзины. В них хорошо видны все вещи, что создаёт определённое удобство.
Брючница	Это устройство так и называется – брючница. Брюки всегда выглажены и готовы для одевания.
Галстучница	Штанга (вешалка) для хранения галстуков — удобно выбирать, не мнутся, правильный подвес предохраняет от изменения формы.
Вешалка для ремней	Удобное размещение ремней, как альтернатива — хранение на полке в рулончиках.
Нижнее белье	Компактное и удобное хранение нижнего белья.
Не мнущиеся вещи	Размещение постельного белья, полотенец, некоторой одежды в стопках на полках.
Вещи на плечиках	Для хранения блузок, лёгких блейзеров, коротких сарафанов выделяется значительная часть внутреннего объёма. В проеме устанавливается труба с плечиками. Можно сделать несколько таких отделов — для коротких и длинных вещей.
Аксессуары	Отдел для аксессуаров — браслеты, часы, очки и др. Эти предметы рекомендуется хранить в выдвижных ящиках. Внутри пространство можно разделить на отдельные ячейки.
Обувь	Полочки для хранения обуви. В верхней (антресольной) части можно разместить обувь в коробках.
Сумки	Крючки, подвесы, карабины, кольца и другие приспособления для сумок.
Походные чемоданы	Редко используемые (раз в год во время отпуска) чемоданы поместите на дальние (верхние) полки или антресоль.
Постельное белье	Один из вариантов для постельного белья. Ширина полки до 80 см, высота — до 60 см.

Характеристики основных элементов наполнения:

• выдвижные и стационарные полки. Для удобного использования, расстояние между ними от 350 до 450 мм;
• выдвижные ящики. Два типа — полностью выдвижные (на 100%), частично выдвижные (на 80%). Могут быть оборудованы доводчиками, обеспечивающими плавное полуавтоматическое закрытие ящика;
• антресоли, известные как труднодоступные полки. Располагаются в верхней части. На них хранятся редко используемые и габаритные вещи;
• штанги необходимы для плечиков. Монтируются по ширине шкафа;
• пантографы или специальные «мебельные лифты». Благодаря им одежда хранится на необходимом уровне и легко выдвигается специальной штангой. Бывают электрическими или механическими;
• корзины удобны для хранения мелких вещей. Оборудуются роликами и направляющими.

Как сделать шкаф-купе в спальню своими руками?

Правильно распорядившись пространством и выбрав подходящую для вашего дома витрину, вы поспособствуете улучшению атмосферы и созданию истинного домашнего уюта, ведь гостиная для того и предназначена, чтобы в ней приятно проводить время с друзьями или в кругу семьи

Какие же бывают шкафы-витрины для гостиной комнаты и на что обратить внимание при их выборе?

Назначение

Главная функция шкафа-витрины, это, без сомнений, декоративная. Поэтому здесь никогда не хранят обычную кухонную посуду – только самую дорогую. Благодаря этому предмету мебели можно разделить гостиную на несколько зон, показать и уберечь драгоценные вещи от пыли, такие как:

• ценные подарки;
• сервизы;
• элитные алкогольные напитки;
• раритетные коллекции, старые семейные фотографии и т.п.

Виды

Сегодня в магазинах можно найти шкафы-витрины различных интересных оформлений, оттенков, габаритов и устройства. От выбора витрины во многом будет зависеть ее гармоничность с дизайном гостиной. По качеству производства шкафы отличаются друг от друга тремя основными параметрами:

1. Материалом.
2. Устройством.
3. Стилем.

Материал

Все шкафы-витрины для гостиной комнаты изготавливают из древесины, а также зеркал и стекла с обработкой из металла или пластика. Так, для производства данной меблировки применяют следующие виды дерева:

• обычные или ценные породы древесины, такие как береза, дуб, сосна и прочее;
• МДФ;
• ДСП: лакированная, покрашенная и т.п;
• ламинированная ДСП;
• ШПОН.

Стоит отметить, что в шкафах-витринах используется не обычное стекло, а укрепленное по особой технологии, чтобы оно не лопалось от больших нагрузок тяжелых предметов.

Стиль

Для каждого стиля есть определенное назначение, то есть, для каких помещений та или иная витрина подойдет больше всего. К примеру, для гостиной небольших площадей рекомендуется выбирать светлую мебель, визуально увеличивающую пространство. Правильный выбор шкафа-витрины во многом зависит от стиля самой гостиной, которые бывают нескольких основных видов:

1. Минимализм. С такими комнатами гармонично смотрятся полностью застекленные витрины, которые еще больше открывают пространство. Также отлично будут сочетаться и примитивные шкафы из ЛДСП, МДФ или пластика с наименьшим количеством отделки.
2. Классика. Этот стиль всегда будет в тренде, так как он олицетворяет богатство. Как правило, это мебель ручной работы.
3. Модерн. В таких гостиных лучше всего смотрятся стильные шкафы-витрины лаконичных форм одновременно с роскошными узорами и украшениями.
4. Скандинавский. Делается с уклоном на экологичность и естественность, поэтому шкаф нужно выбирать светлых и холодных тонов.
5. Кантри. Создает теплую и уютную атмосферу в гостиной, обеспечиваемую натуральными материалами.

Устройство

Так как гостиные отличаются по размерам, и в них может быть различное количество других предметов мебели, производители предлагают покупателям три вида шкафов-витрин в зависимости от их устройства:

1. Модульный. Предназначен для разделения гостиной комнаты на зоны или подчеркивания отдельных элементов интерьера с помощью модулей, которые можно быстро и с легкостью разобрать, собрать, заменить либо поменять местами. Эти витрины лучше всего смотрятся в небольших помещениях.

Навесной. Такой шкаф устанавливают на стене, однако положить на него много предметов не выйдет, так как к стене крепится максимум пять полок. Угловой. Экономит много пространства, особенно в гостиных маленьких площадей, где углы зачастую остаются свободными.

Шкаф-витрина – это один из немногих предметов интерьера, который никогда не выйдет из моды и всегда будет актуальным для создания в доме экспозиции из памятных и ценных вещей.

Фасады

Продуманное до мелочей внутреннее наполнение будет резко диссонировать с неудачно выбранными фасадами. Именно фасады придают всему шкафу особый законченный вид. Рассмотрим несколько вариантов их исполнения.

Зеркальные

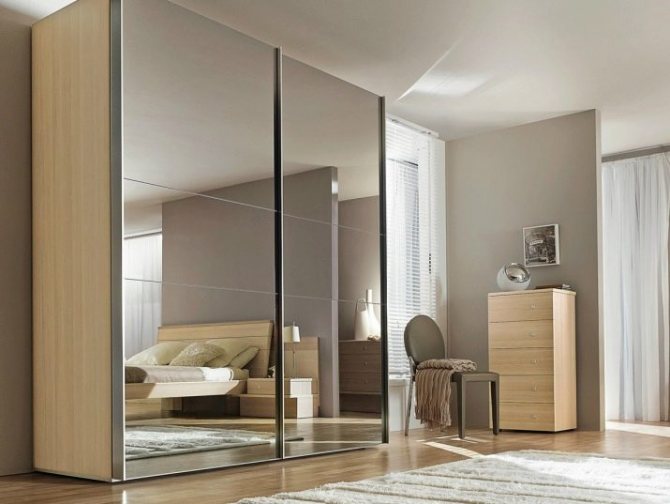

Зеркальный фасад

Зеркало визуально увеличивает пространство и делает помещение более светлым. Может быть цельным или поделенным на несколько частей. Большой вес зеркала определяет необходимость подбора качественных и надежных роликов. Такой фасад создаёт дополнительные хлопоты по обслуживанию — зеркало быстро пачкается. Его придется регулярно вытирать и мыть, особенно, если в семье есть маленькие дети.

Для фасадных зеркал применяется разнообразная отделка — пескоструйные узоры и рисунки, напыление всевозможных оттенков (серебро, изумруд, золото и т.д.) для стекла, печать цветных изображений и многое другое. В целях безопасности зеркало с внутренней стороны покрывается противоударной (броне-) пленкой. Если зеркало разобьется, осколки не разлетятся.

Стеклянные

Матовое стекло оригинальное решение

Стекло не менее популярно, чем зеркало, фасады оснащаются небьющимся. Преимущественно используется матовое стекло с рисунком. Оригинально смотрятся вертикальные, горизонтальные полоски, делящие полотно на отдельные квадраты.

МДФ и ДСП

МДВ и ДСП отлично подходят для изготовления фасада

Эти материалы ламинируются пленкой. Фасады выглядят массивно и тяжело. Для их установки понадобятся надежные роликовые системы. Одно из преимуществ – огромный выбор цветов, оттенков и рисунков, по фактуре — от матовых до ярко глянцевых.

На МДФ и ДСП фасады можно наносить фотопечать.

Это основные виды фасадов, используемые при изготовлении шкафов купе. Можно комбинировать их между собой. В этой статье приводятся фотографии с немалым количеством оригинальных идей по изготовлению фасадов.

Нюансы создания встроенного шкафа

Встроенные шкафы-купе отличаются тем, что не имеют своего каркаса. Пол, стены и потолок — это та самая ниша, в которую будет помещена конструкция. Как сделать шкаф встроенного типа пошагово:

1. Сначала монтируется каркас. Для купе в нише это будет лишь фальш-панель, на которую закрепляются направляющие. Важно проверить наличие зазоров: если они есть, потребуется их устранить, тем самым подготовив стены для монтажа. Для закрытия зазоров следует изготовить вкладки из МДФ либо ламината. Раму потребуется выровнять по уровню. Фиксируют ее саморезами в стену, сразу с вкладкой. Маскировку щелей производят декоративными планками, закрепляя их на двусторонний скотч либо клей. Плитки заблаговременно выпиливают из ДСП, в тон к другим частям шкафа.
2. Следующим этапом можно устанавливать полки. Их закрепляют на фальш-панели. Важно при монтаже задействовать уровень, чтобы элементы были строго горизонтальными. При этом для полок длиной больше 800 мм потребуется крепление в центральной части, в противном случае они будут прогибаться.
3. Далее производят установку дверей. Направляющие закрепляют на потолке и полу, на каркасе из плит МДФ. Ведущие ролики дверей бывают как верхними, так и нижними. В зависимости от конструкции изделия они могут крепиться на рамки или непосредственно на полотно, если оно выполнено из ДСП либо дерева.

Обычно двери устанавливают на две либо три направляющие. Собранные таким способом рельсы позволяют монтировать несколько створок, нахлест при этом составляет 2 см. Для установки решетчатых полок потребуются мебельные клипсы. Если изделие угловой модели, можно использовать стойку. Такой способ поможет максимально задействовать внутреннее пространство мебели.

Изготовление шкафа-купе своими руками — сложная и трудоемкая процедура, однако в этой ситуации можно существенно сэкономить средства. При отсутствии должных навыков на определенных этапах стоит воспользоваться услугами специалистов, что даст возможность уменьшить вероятность ошибки и стать владельцем качественного, функционального предмета интерьера.

Чертеж

Подготовить материалы

Просверлить отверстия для полок

Собрать конструкцию

Установить верхнюю полку

Прикрепить к стене

Добавить правую стенку

Собрать и прикрепить крайнюю стойку к центральной части шкафа

Вмонтировать штангу и полку под ней

Добавить полки сверху, зафиксировать левую стенку

Установить боковые элементы

Собрать ящики

Установить ящики на место в шкаф

Вырезать направляющие

Прикрепить направляющие к потолку и полу

Установить двери

Приклеить уплотнитель на торец двери

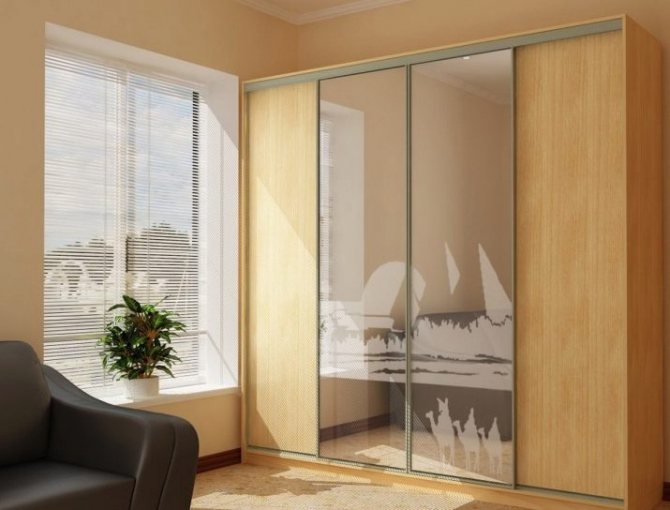

Готовый шкаф-купе

Пошаговая инструкция по изготовлению

Приклейка кромочной ленты

После нарезки всех элементов кромочная лента наклеиваетсяна торцы плиты. Последовательность выполняемых операций:

Инструкция по приклеиванию кромки к торцу заготовок
Струбцина упрощает работу	Если нет помощника, можно воспользоваться нехитрым приемом. Потребуется небольшой ящик и быстрозажимная струбцина. Струбцина прижимает доску к ящику, обеспечивая устойчивость заготовки и удобство приклейки кромочной ленты.
Кромочная лента имеет клеящую поверхность	Одна из сторон кромочной ленты имеет клеящую поверхность. Разогрев до высокой температуры ее легко приклеить к заготовке.
Лента отрезается по размеру	Отрезаете кромку необходимой длины. По краям оставьте запас в 1 см. Отрезать после наклеивания можно обычными ножницами.
Утюг необходим для приклеивания	Для приклеивания положение температурного датчика утюга устанавливаете на «2».
Обязательно одевается перчатка	В целях безопасности оденьте на левую руку две перчатки. На ладони не должно быть катышек.
Утюг нагревается и можно приступать к приклеиванию	Утюгом ведите по кромочной ленте, а левой рукой (ровняя) её придерживайте.
Ладошкой прижимается лента	Проводим утюгом в противоположном направлении, одновременно рукой в перчатке плотно прижимаем (разглаживаем) кромочную ленту.
Пока клей не застыл, можно провести ладошкой	Рукой разглаживаем кромку еще несколько раз.
Использование ролика	Применение специального валика. Приклеиваете утюгом кромочную ленту и следом прокатываете валиком. Очень удобно.
Нож должен быть острым	Остывшую ленту, острым ножом с торца осторожно обрезаем остатки.
Все готово	Получаем такой срез.
Лента приклеивается с другой стороны	Повторяем процедуру для всех торцов заготовки. Отмеряем ленту с запасом 1 сантиметр, с каждого края.
Также используется утюг	Приклеиваем утюгом и разглаживаем.
С торца обрезаются остатки	Остывшую кромку срезаем. Уже наклеена кромка на прилегающей грани, срез делаем очень аккуратно.
Также осуществляется подрезка по краям	Со всех сторон срезаем продольные остатки выступающей кромки.
Получается вот такой угол	Результат. Проклеиваем кромочной лентой торцы оставшихся заготовок.
Удобный шлифовальный брусок	Все срезы зашлифовываются специальным бруском. Внутренняя часть его заполнена поролоном, снаружи — мелкофракционный абразив.
Бруском шлифуются все края	Шлифовка срезов делается только продольными движениями.

Обработка основных элементов проводится аналогично.

Сборка

Согласно проекту раскраиваются детали. Эту операцию лучше сделать в мастерской на специальном форматном станке. После раскройки и наклейки кромки собираем шкаф:

Инструкция по сборке каркаса
Струбцина соединяет два элемента шкафа	Для работы потребуется собрать дополнительное устройство, состоящее из металлической полоски и двух соединённых углом отрезка доски. Получается уголок с металлической направляющей. Ещё потребуются две быстрозажимные струбцины. С помощью этого приспособления очень удобно соединять заготовки под прямым углом.
Проверка на ровность	Делаем проверку угольником — должно быть 90˚.
Отметки от края	Откладываем от верхнего края 70 мм.
Отмеряеться от края	В примере используется плита 16 мм, поэтому, от края необходимо отступить 9 мм. Почему не 8 мм? Потому, что плита выступает на 1 мм за край, образуя маленький бортик. Середина торца примыкающей плиты находится на расстоянии 9 мм.
Отметка должна быть четкой	Отметка для сверления.
Также отметка ставится снизу	Подобная отметка ставится и снизу.
Просверливается отверстие	Используя сверло, делаем отверстия для креплений.
Специальное сверло	Специальное сверло заменяет сразу три. Оно позволяет сделать основное отверстие, поясок и снять фаску за одну операцию.
Сверлить следует под прямым углом	Сверление.
Закручивается конфирмат	Закручиваем конфирмат шуруповертом.
Разметка для полочек	Закрепив боковину, согласно проекту размечаем места установки полок.
Отмеряеться угол	Далее, используя угольник, ставим отметки с двух сторон под отверстия для крепления полок.
Отметки для полочек	Отметки, по которым будут сверлиться отверстия под конфирматы.
Замеры для отверстия	Собранное в начале работ приспособление удобно использовать для крепления полок. Отмеряем рулеткой 1/2 толщины плиты. Толщина плиты — 16 мм, поэтому от метки отступаем 8 мм.
Полка зажимается струбционой	На этом уровне устанавливаем полку, применяя быстрозажимные струбцины.
Отверстие должно быть по центру	Здесь хорошо видно, что метка — посередине торца заготовки. Все готово для сверления.
Сверление отверстия	Сверлим.
После закручивается конфирмат	Закручиваем конфирматы.
Также крепятся другие полки	Аналогично устанавливаем оставшиеся полки.
Монтаж поперечины	Устанавливаем поперечину. И прикручиваем каждую полку конфирматами.
Аналогично используется струбцина	Зафиксировав поперечину быстрозажимной струбциной, скручиваем её конфирматами сверху и снизу, после закрепляем каждую полку.
Монтаж нижней части	Так собирается нижняя часть шкафа купе. Струбциной зажимаем полосу из плиты и с торца закрепляем ее конфирматом.
Отверстие для ножки	Снизу просверливаем неглубокие отверстия для установок мебельных ножек.
Металлическая направляющая	Закручиваем металлическую втулку с наружной и внутренней резьбой.
Затяжка направляющего	Используя шестигранник, подтягиваем (утапливаем) до необходимого положения.
Закручивается ножка	Во втулку закручиваем ножку с пластиковой опорой. Благодаря этому, мебель можно будет передвигать и ровнять по уровню.
Ножка для шкафа купе	Две части опорной ножки в сборе.
Крепление задней стенки	После сборки шкафа на его тыльную сторону обычными гвоздиками крепится ДВП лист.
Выравнивание по углу	Крепление ДВП начинаем сверху. Наклоняя шкаф из стороны в сторону, добиваемся угла 90˚между боковиной и верхней планкой. Прибиваем боковые и нижнюю стороны листа ДВП.
Пластиковые уголки	При сборке не использовались такие пластиковые мебельные уголки. Почему? Применение конфирмата намного практичней, так как он вкручивается в плиту на несколько сантиметров и надежно соединяет конструкцию, придавая ей дополнительную жёсткость.
Маскировка для конфирмата	Шляпки конфирматов закрываем декоративной заглушкой.

В такой же операционной последовательности можно собрать шкаф купе любой конфигурации.

Видео:

Изготовление дверей

Дверь состоит из каркаса, металлических направляющих и системы роликов. Заказывать её стоит в компании, профессионально занимающейся подобными системами. Специализированное программное обеспечение по заданным размерам просчитает все элементы и выдаст полную спецификацию для сборки. По размеру дверей вырезаются зеркала или плиты из других материалов для крепления в каркасы.

Элементы для раздвижной системы
Верхняя направляющая	Верхняя направляющая.
Нижняя направляющая	Нижняя направляющая.
Верхняя часть двери	Верхняя часть двери.
Нижняя часть двери	Нижняя часть двери.
Вертикальные стойки	Вертикальные стойки/ручки для боковых частей двери.
Уплотнительная резинка	Уплотнительная резинка для зеркала.
Самоклеющаяся щетка	Самоклеющаяся щетка для смягчения удара дверей при их открывании/закрывании.
Комплект роликов	Комплект роликов.
Верхние и нижние ролики	Верхние и нижние ролики.
Фиксаторы	Скобы для фиксирования дверей в крайних положениях.

Основные детали для сборки дверей выполнены из алюминия. Все металлические комплектующие обязательно должны быть покрыты защитной пленкой, предохраняющей их от царапин во время транспортировки.

Сборка раздвижной системы

Рассмотрим пошаговую сборку дверного полотна. В нашем примере будут две створки из зеркала.

Инструкция по сборке дверей
Дверь кладется на ровную поверхность	Дверь располагается в горизонтальном положении и обеспечивается свободный доступ со всех сторон.
Два сквозных отверстия	В верхней части вертикальной стойки, одновременно служащей и ручкой двери, сверлим два крепежных отверстия.
Нижнее отверстие имеет меньший диаметр	Нижнее — диаметром 6,5 мм.
Верхнее отверстие имеет больший диаметр	Верхнее отверстие — 10 мм. Через него будет крепиться верхний профиль дверей и ролик.
Нижняя часть профиля	Нижняя часть того же вертикального профиля. Верхнее отверстие — 10 мм, нижнее — 6,5 мм. Расстояние от края первого отверстия — 7 мм, второго — 43 мм. Ближе к краю будет крепиться нижний ролик. Второе отверстие — для винта, соединяющего с профилем.
Отверстие 6,5 мм в диаметре	В верхней части профиля сверлим отверстие 6,5 мм.
Второе аналогичное отверстие	Второе отверстие — того же диаметра.
Верхнее рассверливаеться на больший диаметр	Верхнее отверстие рассверливается до диаметра 10 мм.
С другой стороны такие же отверстия	Такие же отверстия сверлятся симметрично в противоположном вертикальном профиле.
Установка уплотнителя	Начиная с верхней части, вставляем в зеркало резиновый уплотнитель.
Монтаж профиля	Сверху фиксируем резиновый уплотнитель профилем, аккуратно вставляя его.
Уплотнитель поворачивается на другую сторону	Процедуру выполняем последовательно на всех гранях. Резиновый уплотнитель на углу не отрезаем, а непрерывно укладываем по всему периметру.
Установка вертикального профиля с ручкой	Устанавливаем боковой вертикальный профиль с ручкой.
Стыковка верхнего профиля	В верхней части вертикальный профиль стыкуется с поперечиной.
Закручивание шурупа	Крепёжный винт закручивается шестигранным ключом.
Закрутить следует не до конца	Этот винт закручивается не до конца. Позже в него будут установлены верхние ролики.
Установка верхнего ролика	Устанавливаем верхние ролики и затягиваем винт до упора.
Уплотнитель в нижней части двери	Установленный в нижней части двери резиновый уплотнитель.
Установка нижнего профиля	Устанавливаем нижний профиль (поперечину).
Сперва закручивается верхний шуруп	В верхнее отверстие закручиваем винт для фиксации вертикальной стойки к горизонтальной.
Шуруп затягивается	Затягиваем винт шестигранным ключом.
На последнюю сторону также одевается уплотнитель	Резиновый уплотнитель на последней четвертой грани зеркала.
Вставляется заключительный профиль	Одеваем вертикальный профиль.
Также закручивается шуруп с верхним роликом	В верхней части закрепляем вторую пару роликов.
Подготовка к установке нижнего ролика	Устанавливаем нижний ролик. Поджимаем пружину на ролике и аккуратно вставляем его в отверстие, закрепляем винтом.
Используется шестигранник	Винт затягивается шестигранником.
Вставляется ролик	Вставленный ролик проверяем на плотность.
Фиксируется верхняя направляющая	Закрепляем верхнюю направляющую.
Нижняя направляющая	Нижнюю направляющую не прикручиваем винтом к плите. Вставляем фиксатор для двери.
Нижняя направляющая временно не прикручивается	Не прикрученная направляющая позволяет выставить по уровню.
Все выставляется по уровню	Закрыв двери, убеждаемся, что с наружной стороны, по краю зазор имеет одинаковую ширину. После этого фиксируем винтами нижнюю направляющую.

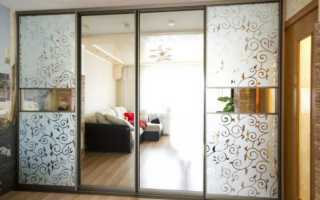

Готовый шкаф купе	Шкаф с установленной первой дверью.
Также собирается и вторая дверь	В той же последовательности собираем и монтируем вторую дверь.

Дополнительно устанавливаем вспомогательные элементы — трубу для плечиков и др.

Видео:

На раздвижные двери рекомендуется установить защелки/зажимы.

Защелки устанавливаются на двери

Они необходимы для фиксации щетки на дверях шкафа купе.

Установка защелки

Зажим необходимо слегка сплющить плоскогубцами, чтобы край не терся об корпус шкафа. Аккуратно вставляем защелку.

Защелка аккуратно вставляется под уплотнитель

В итоге получается так:

В конце должно получится вот так

Предлагаем ознакомиться со схемами и чертежами. Они помогут создать собственный проект.

Видео:

Видео:

Этапы сборки

После того как все детали подготовлены, можно приступать к самому ответственному шагу — сборке шкафа-купе. На этом этапе понадобятся:

• уровень;
• резиновый и обычный молоток;
• уголок;
• отвертки;
• рулетка;
• карандаш;
• шуруповерт;
• сверла по дереву и металлу.

Для того чтобы начать работу, необходимо определиться с этапами сборки. Большая часть шкафов собирается по стандартной схеме:

• цоколь;
• корпус;
• монтаж задней стенки;
• установка полок и направляющих;
• навешивание дверей.

Конечным шагом будет установка внутренних дополнительных составляющих: выдвижных корзин, ящиков и прочего.

Короб

Самодельный короб необходимо собирать с нижней части. Пошаговая инструкция:

• отмечаем место, на котором будет установлен цоколь (часто вместо планок цоколя применяют ножки, но для них также требуется разметка);
• делаем отверстия для крепежей, прикрепляем дно с помощью саморезов и уголков;
• собираем поперечные опоры цоколя.

Регулируемые ножки установить проще: пластиковые заглушки срезают ножом и вкручивают опоры в заготовленные отверстия необходимого диаметра.

Для монтажа корпуса:

1. Построить короб в вертикальном положении. Если его положить, может пойти перекос конструкции. При этом важно оставить не меньше 100 мм для установки крыши.
2. В дне сделать отверстия под анкера и установить их — здесь будут закрепляться планки.
3. Монтировать панели (на этом этапе потребуется помощник). Первым делом боковая часть устанавливается с левой стороны, ее следует придерживать, после чего закрепляется правая боковая стенка.
4. Установить среднюю часть (при ее наличии), а затем крышу, которую следует посадить на уголки либо конфирматы.

Как правильно собрать шкаф-купе своими руками, пошаговые подсказки

Для монтажа задней стенки тоже предусмотрен пошаговый алгоритм:

1. Установить панель на заднюю часть изделия.
2. Аккуратно придерживая щит, закрепить его саморезами. Их закручивают шуруповертом либо отверткой на расстоянии примерно 10–20 см.

В случае если у шкафа несколько задних стенок, элементы следует крепить встык. При этом необходимо использовать специальные крепежи, которые будут стягивать детали, а затем уже на заднюю планку вкручивать саморезы.

Монтаж системы хранения

После проверки устойчивости корпуса можно оборудовать систему хранения. Для установки следует придерживаться такого алгоритма:

1. Полки будут фиксироваться с помощью уголков и саморезов, поэтому первым делом на деталях просверливают отверстия.
2. Отмечают место расположения полок, после чего крепят их к боковым и средним стойкам.
3. Вставляют штангу с помощью специальной фланцы, которая идет в комплекте с деталью. Ее крепят саморезами к стенкам. При необходимости штангу можно укоротить с помощью ножовки по металлу.

Последним шагом следует закрепить направляющие для ящиков и корзин, после чего их можно вставить.

Установка раздвижной системы и навешивание фасадов

Для начала требуется зафиксировать направляющие, делают это с помощью саморезов. Важно установить их строго по прямой линии, в противном случае будут проблемы с раздвижением дверей. Правильная сборка шкафа предполагает, что верхние направляющие закрепляются в уровень с передним окончанием боковин, нижние же рельсы должны отступать от них на 8–15 см.

Фасады навешиваются в последнюю очередь. При этом сначала закрепляется створка, которая будет перемещаться по заднему рельсу. После чего устанавливают другие двери. Для их монтажа необходимо, чтобы ролики на панелях стали в пазы на направляющих. После установки важно проверить ход дверей и плотность их прилегания к боковым частям корпуса. Завершением станет фиксация стопоров, которые будут предотвращать выскакивание створки из системы.

Фото
