Гидроаккумулятор для водоснабжения: принцип работы, устройство, схема, расчет, установка, подключение

Зачем нужен гидроаккумулятор?

Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды. Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

• Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
• Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
• Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
• Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

Для чего нужен гидроаккумулятор для систем водоснабжения

В зависимости от способа установки гидроаккумулятор для систем водоснабжения может быть вертикальным и горизонтальным. Исходя из соображений эргономики первые рассчитаны на больший объем, так как обычно свободное место ограничено в горизонтальной оси, а увеличение габаритов вверх вполне допустимо. Сам корпус гидроаккумулятора изготавливается из покрытой порошковой краской черной листовой или нержавеющей стали.

Конструкция и работа

Существует ошибочное убеждение, что гидроаккумулятор для систем водоснабжения выполнен таким образом, что внутренние стенки постоянно соприкасаются с водой. Это не так. Внутреннее пространство состоит из двух камер – водной и воздушной, разделенной бутиловой перегородкой-мембраной. Внутри корпуса постоянно находится некоторый объем воздуха (требуется периодическая проверка при помощи манометра). Вода закачивается насосом в специальный отсек в форме груши (один из вариантов), который, расширяясь, сжимает воздух, находящийся между отсеком и стенками корпуса. Последний в свою очередь начинает оказывать давление на гибкий бутил: достаточно открыть кран, как вода под напором устремится из емкости. Сейчас очень просто купить гидроаккумулятор для систем водоснабжения. Инструкция должна обязательно прилагаться – именно в ней указан тип мембраны, так как далеко не все материалы, из которых она может быть изготовлена, разрешается использовать для контакта с питьевой водой.

Как уже было сказано выше, сам гидроаккумулятор (ГА) является частью системы

Кроме правильно подобранного насоса особое внимание требуется уделить реле давления – механическому устройству, подключаемому к ГА, задачей которого является контроль давления воды в водном отсеке. Путем вращения в нем специальных винтов можно выставить желаемые верхний (отключение) и нижний (включение) пределы

При этом нужно помнить, что они сильно зависят от текущего значения давления воздуха в баке. Как правило, реле поставляются уже настроенными на стандартные значения. Использование же системы без гидроаккумулятора привело бы к тому, что в момент включения насоса давление резко возрастает, что вызывает срабатывание реле и отключение электродвигателя. Однако вслед за этим происходит мгновенное падение давления и повторный запуск насоса. Очевидно, что такая система работоспособна лишь в режиме постоянной работы, например, полива огорода.

Покупая гидроаккумулятор для систем водоснабжения, цена которого слишком низка, нужно потребовать все сопроводительные документы. Ориентировочно можно считать, что нижняя граница стоимости соответствует 30$ (модель на 25 литров для питьевой воды), а верхняя, как это обычно бывает, ничем не ограничивается. Кроме уже упомянутого материала мембраны, можно столкнуться с другими неочевидными особенностями. В месте подключения трубопровода к корпусу прикручен металлический фланец. Он может быть выполнен из оцинкованного или нержавеющего металла. Стоимость качественного и дешевого фланца различается в 2-3 раза, благодаря чему возможно снижение общей цены. Бывали случаи, когда внешне целое изделие при демонтаже оказывается изнутри покрытым дефектами, что вызывает быстрое ржавление металла и появление свищей во фланце. Кроме того, сам бак ГА может быть покрыт некачественной краской, что значительно уменьшает срок его эксплуатации, особенно в помещениях с высокой влажностью.

Чарли Гард умер за неделю до своего первого дня рождения Чарли Гард, неизлечимо больной младенец, о котором говорит весь мир, умер 28 июля, за неделю до своего первого дня рождения.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Давление в гидроаккумуляторе

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак.

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Правила монтажа

При установке гидроаккумулятора, нужно, строго придерживаться определенных правил.

Первое, что нужно сделать, это подобрать участок в тепловой сети, где аппарат будет смонтирован.

Специалисты, настоятельно, советуют крепить расширительный бачок в обратную трубу, по которой циркулирует охлажденная вода.

Важно! Агрегат должен быть установлен пред насосным оборудованием. Для того, чтобы обеспечить максимальную защиту сети от резких перепадов давления рабочей жидкости, на выходе из отопительного устройства, нужно смонтировать предохранительный вентиль

Для того, чтобы обеспечить максимальную защиту сети от резких перепадов давления рабочей жидкости, на выходе из отопительного устройства, нужно смонтировать предохранительный вентиль.

У клапана то же предназначение, что и у гидроаккумулятора, но он способен выдерживать более высокие перепады давления.

Расширительный бак нормализует работу отопительной системы при незначительных скачках напора воды.

Прежде, чем приступить к монтажу, нужно выбрать место установки прибора. Не забывайте, что к устройству необходимо обеспечить свободный доступ, вам не должно ничего мешать добраться до регулировочного клапана воздушного отсека.

Между расширительным баком и насосом нельзя устанавливать запорную и регулирующую арматуру, она может существенно видоизменить гидравлическое сопротивление.

В помещении, где будет находиться гидроаккумулятор, температура воздуха должна быть не ниже 0 градусов. На поверхность приспособления не допускается воздействие механических нагрузок.

Приведение в действие редуктора для удаления воздуха из системы отопления частного дома, должно осуществляться, в соответствии с параметрами отопительной системы.

Если вы будете следовать всем вышеизложенным рекомендациям, то сможете собственными силами, без посторонней помощи, установить расширительный бачок.

В процессе выполнения работ следует строго придерживаться правил подключения, точно рассчитать оптимальный объем бака и использовать изделия, которые выполнены из материалов высокого качества.

Для чего нужен гидроаккумулятор в системах отопления, как его установить и настроить — предлагаем посмотреть в видеоролике.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции. Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт.

Причины поломок и их устранение

Устранить неисправности можно следующим образом:

• чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
• поврежденную мембрану можно восстановить в сервисном центре;
• поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
• исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
• достаточность объема бака нужно определить до его установки в систему.

Как выбрать

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из пищевой резины (вулканизированные резиновые пластины). Материал корпуса имеет значение только в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла

Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец прогнивает обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак

В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец прогнивает обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.

Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.

Что выбрать — баллонный или мембранный гидроаккумуляторы

Общее у этих двух устройств — один и тот же принцип действия. В конструкциях этих приборов также много общего. Главное состоит в том, что в гидроаккумуляторе мембранного типа допускается контакт стенок устройства с водой, а это может привести к возникновению коррозионных процессов.

А вот в устройствах баллонного типа жидкость контактирует только с каучуком, Поэтому такие изделия более защищены от негативного воздействия факторов внешней среды. В случае необходимости в баллонных устройствах емкость может быть заменена. Провести эту операцию можно своими силами, не используя каких-то специальных устройств. Еще плюсом таких установок является простота их обслуживания. Применяя их, можно рассчитывать на продолжительный срок службы.

При выборе гидробака следует поинтересоваться, можно ли купить для устройства сменную мембрану или баллон и в какую сумму это обойдется. В некоторых случаях стоимость таких элементов достаточно высокая. В этом случае выбирать стоит продукцию другого производителя, которая более доступна по цене.

Правильный выбор прибора

Подбирая модель с необходимыми функциями и объемом, учитывайте тот факт, что от общего объема бака зависит периодичность работы насоса.

Ведущей характеристикой для любого бака является не функционал, а его объем.

При этом для каждой системы водоснабжения есть критерии, которыми нельзя пренебречь, а именно:

1. Количество постоянных пользователей водой. (Ежедневное использование).
2. Количество точек для водозабора. (Приборы, краны и прочие сантехнические устройства).
3. Приблизительная периодичность пользования водозаборными точками в одно и то же время.
4. Цикл «включение – выключение». Нужно точно знать предел этого цикла за один час у вашего насоса.

Приблизительный расчет:

При расчете на трех постоянных потребителей устанавливают бак с общим объемом в 20-24 литра. Однако насосное оборудование должно производить приблизительно 2 кубометра за час.

При расчете на четырех постоянных пользователей с запасом лучше установить оборудование от 50 литров. Производительность насоса в этом случае примерно 3,5-3,7 кубометра в час.

Если потребителей более 10 человек, то необходим бак не менее 100 литров, а насосное оборудование с показателем более 5 кубометров в час.

Чтобы избежать поломки и недешевого ремонта, нужно внимательно ознакомиться с фирмой-производителем.

В этом выборе гнаться за более дешевым и сомнительным брендом не нужно. Неправильная экономия может в дальнейшем привести к поломкам.

Модели с низкой розничной ценой внутри выполнены, как правило, без брака. Но расходные части всегда из наиболее дешевых материалов.

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Как подключается

Для подключения этого устройства достаточно минимального набора сантехнических инструментов и расходных материалов – разводного ключа и уплотняющей ленты ФУМ. Но без одной детали сделать этого не удастся, ни при каких обстоятельствах. Она называется «штуцер 5-ти выводной». Эти выводы нужны для подключения:

• Гидроаккумулятора;
• Подающей магистрали насоса;
• Манометра.
• Реле давления (запуск насоса);
• Входного патрубка магистрали водопровода.

Очистка воды из железа из скважины, читайте подробности как обустроить. Как правильно выбрать водяные фильтры для скважины, рекомендации в нашей статье.

Как выбрать надежные насосные станции для водоснабжения частного дома на https://klimatlab.com/vodosnabzhenie/nasos/nasosnye-stancii-dlya-chastnogo-doma.html

Объем бака – основной критерий выбора

Самый важный вопрос – как выбрать объем гидроаккумулятора для систем водоснабжения. Чтобы ответить на него, нужно свести воедино множество данных. Это и производительность насоса, и оснащенность дома водопотребляющим оборудованием, и количество постоянно живущих в доме людей, и многое другое.

Но в первую очередь, нужно определиться, нужен ли вам этот резервуар только для стабилизации работы системы в целом, или есть необходимость в запасе воды на случай отключения электроснабжения.

Внутренние баллоны разного объема

Если дом небольшой и оборудован только умывальником, унитазом, душем и поливочным краном, а живете вы в нем не постоянно, сложных расчетов можно не производить. Достаточно купить бак объемом 24-50 литров, его хватит для того, чтобы система работала нормально и была защищена от гидроударов.

В случае же с загородным домом для постоянного проживания семьи, оборудованным всем необходимым для комфортного быта, желательно подойти к вопросу более ответственно. Вот несколько способов, с помощью которых вы сможете определиться с размером гидроаккумулятора.

По характеристикам насоса

Параметры, влияющие на выбор объема бака, это производительность и мощность насоса, а так же рекомендованное количество циклов его включения/выключения.

• Чем выше мощность агрегата, тем больше должен быть объем гидробака.
• Мощный насос накачивает воду быстро и быстро выключается, если объем резервуара небольшой.
• Достаточный объем позволит сократить количество повторно-кратковременных включений, тем самым продлив срок службы электродвигателя.

Для расчета вам потребуется определить примерный расход воды в час. Для этого составляется таблица, в которой перечисляются все потребляющие воду приборы, их количество и нормы расхода. Например:

Таблица определения максимального расхода воды

Так как одновременно воспользоваться всеми приборами практически невозможно, для определения реального расхода применяется поправочный коэффициент 0,5. В итоге получим, что в минуту вы в среднем тратите 75 литров воды.

Как рассчитать объем гидроаккумулятора для водоснабжения, зная эту цифру, производительность насоса и учитывая, что включаться он должен не чаще 30 раз в час?

• Допустим, производительность равна 80 л/мин или 4800 л/час.
• А в пиковые часы вам нужно 4500 л/час.
• При безостановочной работе насоса его мощности вполне хватает, но вряд ли он проработает долго в таких экстремальных условиях. А если он будет включаться чаще 20-30 раз в час, то ресурс его иссякнет ещё быстрее.
• Поэтому и нужен гидробак, объем которого позволит отключать оборудование и давать ему передохнуть. При указанной частоте циклов, запас воды должен быть минимум 70-80 литров. Это позволит насосу одну минуту из каждых двух не работать, предварительно заполнив резервуар.

По формуле минимального рекомендуемого объема

Чтобы воспользоваться этой формулой, нужно знать установки реле давления, которое включает и выключает насос. Разобраться поможет следующая картинка:

Изменения давления в гидроаккумуляторе при включении и отключении насоса

• 1 – начальное давление Pвозд (при выключенном насосе);
• 2 – поступление воды в резервуар при включении насоса;
• 3 – достижение максимального давления Pmax и отключение насоса;
• 4 – расход воды при отключенном насосе. Когда давление достигает минимума Pmin, насос включается.

Формула же выглядит так:

• V = K x A x ((Pmax+1) x (Pmin +1)) / (Pmax — Pmin) x (Pвозд. + 1), где
• А – это расчетный расход воды (л/мин);
• К – поправочный коэффициент из таблицы, определяемый в зависимости от мощности насоса.

Таблица для определения поправочного коэффициента

Значения минимального (пускового) и максимального (выключающего) давления на реле, вы должны установить сами, в зависимости от того, какой напор в системе вам нужен. Он определяется по самой дальней от гидроаккумулятора, и высоко расположенной точке водоразбора.

Примерные соотношения установок реле давления

Чтобы выполнить регулировку реле давления, необходимо знать, как накачать гидроаккумулятор для систем водоснабжения воздухом, или стравить лишний. Для этого потребуется автомобильный насос, который подключается к баку через золотник.

Теперь можно вычислить объем. Для примера возьмем:

• А = 75 л/мин;
• Мощность насоса 1,5 кВт, соответственно К = 0,25;
• Pmax = 4,0 бар;
• Pmin = 2,5 бар;
• Pвозд. = 2,3 бар.

Получаем V = 66,3 литра. Ближайшие по объему стандартные гидроаккумуляторы, имеют объем 60 и 80 литров. Выбираем тот, что больше.

Расчет гидроаккумулятора

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

• Amax – максимальный расход литров воды в минуту;
• К – коэффициент, который зависит от мощности двигателя насоса;
• Pmax – давление при выключении насоса, бар;
• Pmin – давление при включении насоса, бар;
• Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Pmax (бар)	Pmin (бар)	Pвозд (бар)	A max (куб.м/час)	K (коэффициент)
3.0	1.8	1.6	2.1	0.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.

На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Как установить гидроаккумулятор?

Из всего вышесказанного можно понять, что устройство гидроаккумулятора абсолютно не похоже на обыкновенный бак для воды. Это устройство постоянно в работе, мембрана все время в динамике. Поэтому монтаж гидроаккумулятора не так прост. Бак нужно укреплять при установке надежно, с запасом прочности, шума и вибрации. Поэтому бак закрепляется к полу через резиновые прокладки, а к трубопроводу через резиновые гибкие переходники. Нужно знать, что на входе гидросистемы сечение подводки не должно сужаться. И еще одна важная деталь: первый раз бак заполнять нужно очень осторожно и медленно, используя слабый напор воды, на тот случай если резиновая груша слиплась от долгого бездействия, и при резком напоре воды она может повредиться. Лучше всего перед вводом в эксплуатацию удалить из груши весь воздух.

Монтаж гидроаккумулятора должен осуществляться так, чтобы во время работы к нему можно было свободно подойти. Лучше поручить эту задачу опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь неучтенной, но важной мелочи, например из-за несоответствия диаметра труб, неотрегулированного давления и т.д. Здесь нельзя проводить эксперименты, ведь на кону стоит нормальная работа водопроводной системы.

Настройка гидроаккумулятора

Когда вы решите, что для вас важнее, можно устанавливать нужный режим работы, то есть, либо подкачать воздух в бак, либо стравить лишний.

Нежелательно снижать давление меньше отметки 1 атм, так же, как и чрезмерно превышать. Наполненная водой груша при недостаточном давлении будет касаться стенок бака, и может быстро прийти в негодность. А избыточное давление не позволит закачать достаточный объем воды, так как большая часть бака будет занята воздухом.

Настройка реле давления

Также нужно выполнить настройку реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (Р) и малую (дельта Р). С их помощью можно настроить максимальный и минимальный уровни давления, при которых включается и выключается насос. За включение насоса и давление отвечает большая пружина. По конструкции можно увидеть, что она как бы способствует воде замкнуть контакты.

С помощью малой пружины выставляется разница давлений, о чем оговаривается во всех инструкциях. Но в инструкциях не указывается точка отсчета. Оказывается, что точкой отсчета является гайка пружины Р, то есть нижний предел. Нижняя пружина, отвечающая за разницу давлений, сопротивляясь давлению воды, отодвигает подвижную пластину от контактов.

Закачка воды в гидроаккумулятор

Например, при показании манометра 3 атм, что достаточно для нужд владельца насосной станции, нужно отключить насос и медленно вращать гайку малой пружины (дельта Р) на уменьшение, до срабатывания механизма. После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, нужно отметить то значение, при котором включится реле – это нижний предел давления, когда включается насос. Этот показатель должен быть чуть больше показателя давления в пустом гидроаккумуляторе (на 0.1-0.3 атм). Это даст возможность прослужить груше больший период времени.

При вращении гайки большой пружины Р, выставляется нижний предел. Для этого нужно включить насос в сеть и подождать, пока давление достигнет нужного уровня. После этого необходимо подстроить гайку малой пружины «дельта Р» и закончить настройку гидроаккумулятора.

Виды гидроаккумуляторов

• грузовые
• пружинные
• гидропневматические

Устройство грузового гидроаккуммулятора

В грузовых гидроаккумуляторах, на жидкость действует нагрузка вызванная силой тяжести. При зарядке такого аккумулятора жидкость поступает под поршень 1 на котором установлен груз 2, при поступлении жидкости поршень вместе с грузом поднимается. При разрядке груз давит на поршень, которые передает энергию жидкости 3 под давлением, истекающей из гидроаккумулятора.

Расчет давления в грузовом гидроаккуммуляторе

В грузовом гидроаккумуляторе давление жидкости прямо пропорционально массе давящего груза и обратно пропорционально площади поршня.

Давление будет постоянным независимо от объема оставшейся жидкости, так как оно определяется только массой груза и площадью поршня.

Устройство пружинного гидроаккуммулятора

При зарядке пружинного гидроаккумялятора вместо поднятия груза поршень 1 сжимает пружину 2. При разрядке пружина, разжимаясь, передает накопленную энергию воздействуя на поршень, который в свою очередь давит на жидкость 3.

Расчет давления в пружинном гидроаккуммуляторе

В пружинном гидроаккумуляторе давление жидкости зависит от жесткости и величины перемещения пружины.

Давление в аккумуляторе будет уменьшаться по мере уменьшения объема жидкости в аккумуляторе, так как усилие пружины зависит от величины сжатия.

Гидропневматические аккумуляторы

Наибольшее распространение в технике получили гидропневматические аккумуляторы, которых механическая пружина заменена запертым объемом с газа.

Различают гидропневматические аккумуляторы с разделителем и без него.

Гидропневиоаккумуляторы без разделителя используются редко, т.к. при больших величинах давления аккумулирующим газом будет насыщаться рабочая жидкость, что в гидравлике нежелательно. В качестве разделительных элементов используются, поршни, баллоны и мембраны. Ознакомимся с конструкцией самых распространенных пневмогидравлических аккумуляторов.

Баллонный пневмогидроаккумулятор

В аккумуляторах этого типа, газ, находится в баллоне 1, который расположен в корпусе 2. Для заправки гидропневмоаккумулятора газом предназначен зарядный вентиль 3. Клапан 4 ограничивает расширение баллона при отсутствии в полости жидкости под давлением. Подвод рабочей жидкости осуществляется через канал 5.

Баллоные аккумуляторы рекомендуется устанавливать вертикально, хотя в некоторых случая допустимо и горизонтальное расположение.

Обслуживание гидроаккумулятора

Это устройство, постоянно находящееся под давлением и испытывающее динамические нагрузки. Поэтому следить за ним надо всегда, примерно так же, как за состоянием покрышек автомобиля – перед каждой поездкой.

Визуальные осмотры на предмет течи чередуются с замерами давления в камере. Для этого на конце, противоположном входному патрубку, снимается крышка, под которой находится золотник. Через него закачивается воздух или азот. Давление измеряется автомобильным манометром.

Явный признак неисправности устройства – постоянное снижение количества закачанных атмосфер. Скорее всего, нарушена целостность резиновой диафрагмы, и воздух уходит в систему.

Как заменить мембрану аккумулятора:

Функции гидроаккумулятора

Гидроаккумулятор, его еще называют мембранным баком или гидробаком, выполняет ряд функций:

— Поддерживает давление в водопроводной системе на стабильном уровне.

— Защищает водопровод от резких перепадов водяного напора. В случае перепадов возникают сильные температурные колебания воды, если одновременно включают несколько кранов, например, на кухне и в ванной комнате. Гидроаккумулятору под силу справиться с такими вопросами.

— Сберегает насос от быстрой изнашиваемости вследствие частой эксплуатации. В гидробаке существует определенный объем воды, поэтому насос начинает работать не на каждое открытие крана, а только тогда, когда вода полностью израсходована. В каждом насосе предусмотрен нормативный показатель количества включений за час. Использование гидробака позволяет увеличить число невостребованных подключений насоса, а это влияет на его службу, увеличивая эксплуатационный период.

— Защищает водопроводную систему от вероятностного гидроудара, возникающего в момент подключения насоса, который способен изрядно навредить трубопроводу.

— Позволяет создать определенный запас воды в системе. Благодаря этому у вас всегда будет вода, даже в периоды отключения электроэнергии, а это нередкое явление в нашем мире. Эта функция особенно пригодится владельцам загородных домов.

Чем отличается гидроаккумулятор от расширительного бака

Гидроаккумуляторы для водоснабжения или мембранные баки для воды применяют давно и много. Бывает потребитель даже не догадывается, что для систем водоснабжения и отопления применяются баки различных типов. Некоторые неграмотные продавцы уверяют покупателей, что различия в цвете бака. Красные баки для отопления — расширительный бак, синие для вoдоснабжения — гидроаккумулятор. Так ли это? Чем же отличается бак на отопление от бака на водоснабжение?

Итак, расширительный бак для отопления, судя из названия, применяются для сглаживания, компенсации расширения теплоносителя, воды вследствие ее нагрева в закрытых системах отопления. В результате работы нагревательного котла, жидкость-теплоноситель в нем расширяется. Известно, что при каждом нагреве жидкости на 10 °С, ее объем увеличивается приблизительно на 0,3 %. Исходя из этого, если жидкость нагреется на 70 °С, исходный объем теплоносителя увеличится на 3 %. Жидкость практически несжимаема и если в системе отопления не будет предусмотрено дополнительное место, куда денется излишек жидкости теплоносителя, то будет разрыв системы. Чтобы не допустить этого, применяются расширительные баки для систем отопления. Бывают баки горизонтальные и вертикальные. На нашем сайте Вы сможно найти баки различных производителей Elbi, Zilmet, Спрут.

Посмотреть цены на расширительные баки

Для питьевой воды применяются уже другие баки — это баки для систем водоснабжения (гидроаккумулятор). Мы на Насосвдом называем эти баки: гидроаккумуляторы для водоснабжения.

Для чего нужны они?

Первое, для запаса воды и поддержания нужного напора. Благодаря гидроаккумулятору, насос водоснабжения включается не каждый раз, когда мы набираем стакан воды, а когда давление падает ниже установленного. Это конечно продлевает жизнь насосу. Ну и конечно, если купить гидроаккумулятор на 80л, 100л, 150л, 200л, 300л, то это уже реальный запас воды в доме. А в наше время запасы вода — вещь не лишняя.

Второе, гидроаккумулятор защищает систему от гидроударов. Гидравлический удар может появиться в трубах, если резко выключить или включить насос, быстро закрыть кран. Гидроудар может быть причиной прорыва трубопроводов и уменьшает время службы сантехнической арматуры.

По виду гидроаккумуляторы для водоснабжения и расширительные баки систем отопления одинаковы. Однако назначение и требования к использованию у них разные, значит и конструкция разная. Главное отличие гидроаккумулятора от расширительного бака заключается в материале изготовления мембраны, а также особенностях расположения воздушной и водяной полостей. Гидроаккумулятор представляет собой железный бак с мембраной в виде груши с водой внутри, на которую под давлением давит воздух, находящийся между корпусом бака и мембраной (грушей).

А расширительный бак для отопления разделен внутри резиновой мембраной на две полости: одна из них заполняется теплоносителем, а другая воздухом. Поэтому нельзя применять расширительные баки для отопления в системах водоснабжения, так как вода в системе водоснабжения будет соприкасаться со стенками стального бака, они постепенно поржавеют и из Вашего крана может потечь ржавая вода.

Различны требования и к материалам, применяемых в изготовлении мембран. Мембраны для расширительных баков должны быть долговечны и выдерживать температуры до +90 °С.

Для систем водоснабжения температурные характеристики резины не так важны. Здесь имеет важное значение то, что есть частые циклы расширения-сужения и контакт с питьевой водой. Для материала мембран для гидроаккумуляторов нужно использовать эластичную пищевую резину.

Металлическая емкость 1, внутри которой вставлена резиновая мембрана в виде груши 2 из пищевой резины. Фартук мембраны закреплен между фланцами 3 с помощью болтов 4. В верхней части бака имеется тяга с патрубком 5, закрепленная гайкой 6. Патрубок служит для установки предохранительного клапана и воздухоотводчика. Нужно учитывать, что вода занимает не весь объем бака, а всего лишь его часть. Остальной объем занимает воздух под давлением. Давление воздушной подушки может регулироваться с помощью ниппеля 7, закрытого пластиковой крышкой 8.

Работа насоса заключается в подаче воды под давлением в трубы и, естественно, в грушу гидроаккумулятора. Мембрана — груша расширяется, при этом воздух, окружающий мембрану, начинает сжиматься. Наполнение бака водой происходит пока давление воды не уравняется давлением воздуха. Если водопотребления нет, давление в системе выравнивается с давлением отключения реле. Насос выключается. При открытии крана вода, вытесняемая давлением воздуха, поступает в первую очередь из гидроаккумулятора и только когда давление в системе упадет ниже установочного, реле давления включает в работу насос.

Зачем он нужен

По большому счету, водонапорная башня – простейший вид гидроаккумулятора, обеспечивающего уровень давления в зависимости от высоты подъема жидкости.

Он выполняет три важнейшие функции, без которых работа системы водоснабжения невозможна.

1. Поддерживает постоянное давление в системе.
2. Является хранилищем воды.
3. Защищает систему от гидроударов, играя роль буфера между магистралями и подъемным насосом.

Есть и четвертая функция, в исполнении которой больше заинтересован поставщик, чем потребитель. Это уменьшение времени работы насоса и количества его включений, что не только увеличивает время его безаварийной работы, но и экономит электроэнергию.

Для частника, владеющего собственным источником воды, она не менее важна, чем первые три.

При всей своей видимой простоте, водонапорная башня – это очень сложное и материалоёмкое сооружение, отнимающее часть полезной площади загородного участка. Поэтому в системах индивидуального водоснабжения чаще применяются компактные мембранные устройства.

Рабочее давление расширительного бака

Специалисты рекомендуют поддерживать уровень давления на 0,1-0,5 бар меньше, чем показатель манометра насоса. К примеру, если при запуске автоматики насос показывает начальное значение в 1,6 бар, то оптимальным для гидроаккумулятора будет 1,1-1,5 бар. Что касается максимального уровня, то в зависимости от модели он может составлять 6-10 бар. Для контроля давления в гидроаккумуляторе системы отопления используется реле, работающее с теми же средними показателями 1-1,5 бар. Но самое главное – обеспечивать корректность показаний, исключая влияние косвенных факторов при эксплуатации водопроводной линии. Так, для надежности и повышения герметичности рекомендуется в местах соединения расширительного бака и врезки приборов учета применять фум-ленту с герметиками.

Правила эксплуатации

После завершения монтажа прибора, его нужно обслуживать с учетом того, для чего нужен гидроаккумулятор в системе водообеспечения домовладения. Не менее одного раза в течение месяца нужно проверять состояние настроек у реле давления и если требуется, корректировать их.

Также нуждается в проверке целостность мембраны, состояние корпуса резервуара и герметичность мест соединений. Чаще всего в напорных баках выходят из строя мембраны – происходит их разрыв. Постоянно повторяющиеся циклы, состоящие из сжатия-растяжения, являются причиной повреждения данного элемента.

О том, что мембрана порвана, говорят резкие перепады показаний на манометре, в результате чего вода начинает поступать в воздушную секцию гидроаккумулятора. Чтобы быть уверенным в наличии поломки, из резервуара полностью стравливают воздух. Если следом за ним начнет вытекать вода, это говорит о необходимости замены этого элемента.

Выполнение такого ремонта не является сложным, для чего поступают следующим образом:

• гидроаккумуляторный бак отключают от электропитания и водопровода;
• отвинчивают болты, удерживающие горловину емкости;
• удаляют прежнюю мембрану;
• устанавливают новое изделие;
• собирают бак в обратном порядке;
• прибор устанавливают на место и подключают.

После завершения ремонта нужно проверить и отрегулировать настройки давления в резервуаре и реле давления. Соединительные болты закручивают равномерно, чтобы не допустить перекоса устанавливаемой мембраны и чтобы ее край не сполз внутрь корпуса прибора.

При этом поступают так: болты помещают в гнезда и поочередно делают пару оборотов первого из них и переходят к следующему. В итоге мембрана получается одинаково прижатой к корпусу вдоль всей окружности.

Разобравшись с тем, зачем для водоснабжения гидроаккумуляторы, и каких бывают типов, можно отправляться за покупкой

Этот прибор является важной частью современной автономной водоснабжающей системы.. https://www.youtube.com/embed/SRDp5VRHYYU

Правила установки гидроаккумулятора

Сначала необходимо выбрать по максимуму подходящее место. Быть оно должно достаточно просторным, особенно если используется бак большого объема.

После установки емкости вокруг нее должно оставаться достаточно пространства, чтобы мастер мог свободно осмотреть гидробак, выполнить мероприятия по его техобслуживанию и ремонту, а при необходимости – демонтировать и разобрать агрегат.

Чтобы погасить вибрацию, гидроаккумулятор следует установить на прочном основании, например, на бетонной плите. Монтажную основу следует тщательно выровнять по уровню. Между основанием и корпусом гидроаккумулятора ставят резиновые прокладки, которые должны частично погасить вибрацию.

Как подключить устройство

Соединение гидроаккумулятора с водопроводом выполняют через специальный штуцер на пять выходов.

Именно через этот элемент к патрубку гидробака будут присоединены остальные элементы системы, а именно:

• водопроводная труба;
• источник забора воды (например, погружной насос);
• манометр;
• реле давления.

Штуцер может быть установлен как непосредственно на патрубок гидробака, так и на переходной элемент в виде жесткого шланга. Решение следует принимать исходя из того, в каком месте установлен гидробак и насколько удобно подключать к нему остальные коммуникации.

Манометр, реле давления и остальные элементы подключают с помощью резьбовых соединений. Разумеется, все они должны быть хорошо загерметизированы и уплотнены с помощью льняной нити, ФУМ-ленты или другого подходящего материала.

Реле давления также следует подключить к сети и к насосу, который используется для подачи воды. Для этого под крышкой корпуса прибора имеется две пары контактов. Они обычно подписаны как “насос” и “сеть”.

Если таких отметок не имеется, а у мастера, который подключает реле, нет опыта выполнения электромонтажных работ, стоит попросить о консультации профессионального электрика.

В ходе проверки работы гидробака все резьбовые соединения проверяют на герметичность. Для этого достаточно ощупать патрубки штуцера и убедиться, что они остаются сухими. Если же течь обнаружена, следует провести повторные работы по уплотнению и герметизации.

Остается только подключить насос к источнику воды, а гидробак – к водопроводной системе дома. После этого необходимо обеспечить насосную станцию электропитанием, а также грамотно настроить реле давления.

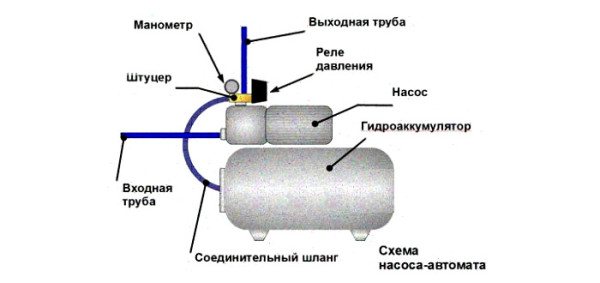

Схематически подключение насосной станции можно представит в виде следующих шагов:

1. Подготовить прочное основание в подходящем для монтажа месте.
2. Установить насосную станцию на основание.
3. Измерить и скорректировать давление воздуха в опорожненном гидроаккумуляторе.
4. Установить на выходной патрубок гидроаккумулятора штуцер с пятью выходами.
5. Подключить к выходу штуцера трубу поверхностного насоса.
6. К другому выходу подключить водопроводную трубу.
7. Установить манометр и реле давления.
8. Наполнить гидроаккумулятор водой.
9. Проверить наличие/отсутствие течей в местах резьбовых соединений.
10. Настроить реле давления.

Поверхностный насос используют в системе автономного водоснабжения частного дома далеко не всегда. Владельцам глубоких скважин приходится использовать специальные погружные насосы.

Процесс подключения гидроаккумулятора к системе водоснабжения с глубинным насосом выполняют по следующей схеме:

1. Опустить подготовленный к работе погружной насос в источник воды (скважину, колодец и т.п.)
2. Соединить напорный шланг или водоподающую трубу насоса к штуцеру на пять разъемов.
3. Соединить патрубок гидроаккумулятора с одним из выходов штуцера.
4. Установить манометр и реле давления.
5. Подключить гидроаккумулятор к водопроводной системе дома.

При соединении гидробака с погружным насосом следует предусмотреть установку обратного клапана, который предотвратит отток воды в скважину при отключении насоса.

Эта схема позволяет понять порядок подключения гидроаккумулятора к сети водоснабжения с погружным насосом. Как и при монтаже насосной станции здесь необходим специальный штуцер (+)

Несколько важных нюансов

Для подключения гидроаккумулятора используют специальные гибкие переходники. Это способствует уменьшению влияния вибраций на водопроводную систему.

Следует учитывать, что на этом участке, между водопроводом и гидроаккумулятором, недопустимо уменьшение просвета соединительных конструкций, поскольку это ухудшит гидротехнические характеристики системы.

Чтобы уменьшить влияние вибрации, которая возникает при работе гидробака, рекомендуется использовать специальные гибкие подводы. Их размеры не должны быть меньше, чем диамер выхода, к которому выполняют подключение

Первичное заполнение бака водой надо выполнять очень медленно. Дело в том, что при длительном хранении резиновая мембрана, выполненная в виде груши, могла просто слипнуться.

Резкий поток воды может разорвать прокладку, а при слабом напоре она аккуратно расправится. Еще один действительно важный момент – перед подачей воды в гидроаккумулятор следует полностью удалить воздух из той части, в которую будет закачана вода.

Сразу же после распаковки купленного аккумулятора, и/или непосредственно перед его подключением надо измерять давление воздуха, который закачан внутрь. Этот показатель должен составлять 1,5 атм, именно так накачивают гидроаккумуляторы при изготовлении. Однако во время хранения на складе перед продажей утечка части этого воздуха – явление совершенно естественное.

Самый надежный вариант для таких измерений – обычный автомобильный манометр с подходящей шкалой градации, позволяющей провести замеры с точностью до 0,1 атмосферы. Как показала практика, использовать для этих целей дешевые китайские модели из пластика не стоит, их точность весьма сомнительна.

Электронные модели чувствительны к состоянию окружающей среды, и это слишком дорогостоящий вариант для обычного гидроаккумулятора.

Каким обязано быть давление воздуха в заполненном водой гидробаке? Все зависит от ситуации.

Давление в 1,5 атмосфер обеспечит вполне приличный напор воды в водопроводной системе. Но следует помнить, что чем выше давление, тем меньше объем воды, хранящийся в баке. Если необходим и солидный запас воды, и хороший напор, имеет смысл поискать бак большого объема.

Для контроля давления воздуха в гидравлическом баке рекомендуется использовать обычный автомобильный манометр, который позволяет проводить измерения с точностью до 0,1 атмосферы

Рекомендуется, чтобы в гидроаккумуляторе рабочие параметры давления воздуха были меньше, чем минимальные показатели давления, которое вызывает включение насоса, примерно на 0,5-1,0 атмосферу. Иногда поступают иначе.

Давление воздуха в гидроаккумуляторе оставляют на уровне 1,5 атмосферы, как устанавливают на заводе, а значение минимального давления или давления включения рассчитывают как 2,0-2,5 атмосферы. Таким образом, к давлению воздуха в пустом баке – 1,5 атмосферы – прибавляют эту разницу в 0,5-1,0 атмосферы.

Избыточное давление не слишком хорошо отражается на целостности элементов гидробака, но и низкое давление воздуха в нем не полезно. Если снизить этот показатель до уровня менее одной атмосферы, мембрана будет прикасаться к стенкам бака. Это приведет к ее деформации и быстрой поломке.

Для регулирования реле давления предназначены две пружины. С помощью первой выставляют давление отключения насоса, а с помощью второй – разницу между максимальным и минимальным давлением

После того, как система установлена и подключена, необходимо провести настройку реле давления. Для этого под корпусом имеются две регулировочные гайки с пружинами. Порядок регулировки реле давления обычно подробно описан в инструкции, которая прилагается к прибору.

Как правильно выбрать гидроаккумулятор?

Выбор гидроаккумулятора

При выборе напорного бака вы должны учесть, прежде всего, объем воды, который будет проходить через систему. В целом, такие устройства могут быть двух типов:

1. Вертикальные, которые характеризуются тем, что занимают мало места.

2. Горизонтальные, которые оснащаются специальными креплениями для того, чтобы устанавливать наружный насос.

Наконец, обратите внимание и на объем самого гидроаккумулятора. Чем он меньше, тем чаще будет включаться насос, да и давление будет «прыгать» в системе с большей частотой

И напротив, большие баки позволят хранить в них большое количество воды.

Устройство гидроаккумулятора

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

Важные детали

После того как вы выполните все вышеописанные шаги, необходимо проверить систему на наличие утечек. Больше всего внимания рекомендуется обратить на места соединений, так как именно там чаще всего просачивается вода. Не забывайте о том, что реле, регулирующее давление, имеет специальные метки. Под крышкой вы найдете контакты «насос» и «сеть», смотрите внимательно и не перепутайте провода.

Еще раз стоит отметить важность герметизации соединений. Часто там, где есть резьба, обнаруживают утечки

Даже если вы найдете брешь в системе, то для более плотного прилегания можно использовать промышленный герметик, технический лен. После этого проверьте всё еще раз, наличие водяных пробок недопустимо. Если нужно, спустите воду и проделайте всё вновь. Как вы видите, гидроаккумулятор, схема подключения которого была только что рассмотрена, устанавливается довольно просто. Давайте пойдём дальше.

Для чего нужен гидроаккумулятор

Существует несколько видов гидроаккумуляторов, которые используются для работы систем отопления или водоснабжения. Так для отопления берётся расширительный бачок, который легко переносит высокую температуру воды. Именно это отличает его от гидроаккумулятора для водоснабжения. При закипании воды, он забирает её в бачок.

Полезная статья: Зачем нужен гидроаккумулятор для систем водоснабжения

Гидроаккумулятор для отопления при прорыве системы или снижении температуры у воды восполняет недостающий её объём в трубах и радиаторах. Также он позволяет прогонять скопившийся воздух в трубах.

Отопительная система представляет собой кольцо с циркулирующей в ней водой. При нагревании в системе вода увеличивается в объёме, а вместимость контура не изменяется. Гидроаккумулятор для отопительной системы забирает лишнюю воду в себя. Это позволяет выравнивать давление и не доводить воду до кипения. Если же это происходит, соединения труб и корпуса теплообменника и других элементов корпуса могут протечь.

Принцип работы

При подключении гидробака к отопительной системе он срабатывает, когда давление в бойлере повышается за счет пара при нагревании. Лишний пар отправляется в гидроаккумулятор, откуда его можно стравливать при необходимости. В системе отопления происходят потери жидкости и падает давление. В этом случае ГА дает сигнал на восполнение воды, чтобы качество обогрева не снижалось.

Техобслуживание оборудования

Регулярно следует проверять бак на герметичность, выявляя также нарушения в соединениях с другими функциональными узлами и агрегатами. Производители гидроаккумуляторов для систем отопления рекомендуют примерно дважды в год проверять систему на уровень давления воздуха. Для этого выполняется полный слив воды, после чего подключается воздушный манометр и уже в пустом резервуаре измеряется воздушное давление. Полученный показатель соотносится с нормативным, после чего при необходимости через воздушный клапан автомобильным манометром выполняется подкачка.
