Свайный фундамент под дом из бруса. Как выбрать и сделать самому

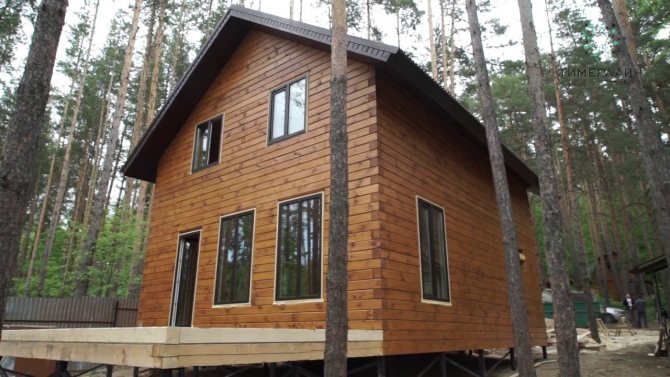

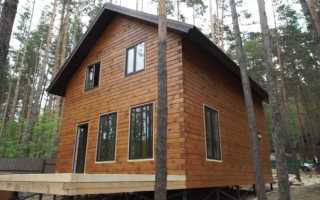

Строительство дома из бруса на винтовых сваях

Свайный фундамент обустраивают на нестабильных почвах, склонных к пучению Дешевле свайных опор столбчатый фундамент, но его применение ограничено определенными типами почв и рельефом участка застройки. Винтовое основание выдерживает значительные нагрузки и монтируется в ослабленных грунтах, например, влагонасыщенных слоях, пучинистых породах. Несущую способность регулируют длиной сваи, ее диаметром и конструкцией наконечника.

Брусовые дома возводят в один или нескольких этажей, перекрытие делают из деревянных балок. Строения отличаются небольшим весом по сравнению со зданиями из кирпича, бетона, железобетона.

Монолитный фундамент ниже отметки промерзания будет глубоким, а боковое давление почвы вытолкнет легкое строение из земли при высокой грунтовой воде в период морозов. В проблемных грунтах ставят многолопастные сваи, которые сопротивляются выдергиванию, сжатию и выталкиванию одновременно.

Преимущества и недостатки

Плюсы дома из бруса на сваях:

• Стоимость металлических стоек и работ по их завинчиванию меньше, чем цена материалов монолитного основания, проведения земляных работ и бетонированию в опалубке.
• Сроки строительства значительно короче.
• Нулевой цикл можно организовать на застроенном участке, при этом соседние здания и зеленые насаждения не пострадают.
• Уклон земли не играет особой роли.
• Готовый фундамент не подвергается усадке.

Минус свай в том, что их нельзя ввинтить в каменистые почвы с большим сопротивлением. В радиусе пяти метров не должны проходить в земле высоковольтные кабели, иначе блуждающие токи постепенно разрушат свайный металлический стержень.

Преимущества и недостатки свайного фундамента

Положительными качествами основания на сваях можно уверенно назвать следующее:

• Быстрый монтаж.
• Возможность возведения своими руками.
• Проведение работ в любой сезон.
• Отсутствие необходимости организации подъезда спецтехники.
• Нет необходимости проводить работы по выравниванию строительной площадки.
• Многоразовое использование винтовых свай.
• Возможность возведения на любых грунтах.
• Сохранение природного окружения.
• К недостаткам свайного фундамента можно отнести:
• Проведение дополнительного утепления нижней части дома.
• Нет возможности обустроить погреб или подвал.
• Трудности в приобретении качественных свай.

Устройство винтового основания под дом

Сваи выбирают по расчету несущей способности грунта под острием элемента. Стойки бывают однолопастные или многолопастные, их выпускают с литыми, сварными или составными наконечниками. Первый вид ставят в плотных грунтах, которые трудно проходить, чтобы сохранить целостность лопастей. Перед проектированием нужно определить тип грунта, выяснить уровень стояния грунтовой жидкости и отметку промерзания почвы.

По периметру свайной схемы и внутри между оголовками выполняют балочную обвязку — ростверк, который должен укрепить конструкцию каркаса.

Разметка и монтаж свай

Способность грунта воспринимать и выдерживать нагрузки зависит от состава почвы на стройплощадке. Играет роль конструкция сваи, ее диаметр, толщина стенок и протяженность.

Брусовой дом на винтовых сваях ставят на элементы:

• диаметром от 89 до 108 мм;
• размах винтовых крыльев достигает 250 – 300 мм;
• толщину стенки берут 3,5 – 5 мм, иногда применяют усиленные с толщиной 6 мм;
• длина стойки колеблется от 4,5 до 4 метров.

Стандарты свидетельствуют, что стержень с лопастями диаметра 108 мм выдерживает давление 4,5 тонны, поэтому при таких сваях получают фундамент с запасом прочности.

Виды свай

Так на сегодняшний день существует несколько разновидностей свай, которые могут использоваться для обустройства свайного фундамента:

• Забивные.
• Буронабивные.
• Буровые железобетонные.
• Винтовые.

Забивные сваи забиваются в землю при помощи специального оборудования, поэтому данный тип очень редко используется в частном домостроении. Во втором случае сваи выполняются на месте строительства, для этого делают буровую скважину, армируют ее и заливают бетон. В третьем случае уже сваи, изготовленные на заводе, вставляют в заранее подготовленную скважину. В четвертом случае конструкция свай представляет собой металлическую длинную трубу, на конце которой приварены специальные лопасти, с помощью которых свая закручивается в землю как большой саморез. Их можно ввинчивать как самостоятельно, так и с использованием техники.

Для частного домостроения наиболее оптимальными сваями есть винтовые и буронабивные.

Фундамент также можно классифицировать по присутствию или отсутствию ростверка, то есть конструкции, которая связывает все оголовки свай в единое целое и распределяет получаемую нагрузку от здания.

Обустройство гидроизоляции и укладка венцов

Пошаговая последовательность установки венца:

• выравнивают верх основания, стелют рубероид (2 слоя) на горячем битуме или готовой мастике, кладут стеклоизол;
• прокладывают дощатую подложку (лежни), пропитанную защитным составом, проверяют горизонтальность;
• брус готовят путем раскроя по размерам основания вдоль и поперек;
• монтируют по периметру, пространство между элементами пропитывают мастикой, чтобы закрыть от гниения.

Поперечные бревна кладут поперек частей венца, координируют прямоугольность, горизонтальность балок и соответствие проектным размерам.

Расчет фундамента

Количество свай, которые необходимо установить под основанием, определяется по формуле N=F/RxS, где F — полная нагрузка на фундамент, R — сопротивление грунта, S — площадь поперечного сечения бетонной сваи. Сопротивление грунта является справочной величиной, и для его определения нужно знать состав и категорию почвы. Полная нагрузка включает вес всего дома, сезонную естественную нагрузку (снег, дождь и т.д.) и нагрузку, возникающую при эксплуатации постройки (мебель, жильцы, коммуникации и т.п.). При проведении расчетов используется поправочный коэффициент — 1,3.

Порядок строительства дома из бруса

Этапы строительства:

• устройство чернового пола, прокладка коммуникаций;
• установка коробки, выставление конструкций кровли;
• обшивка стен, прорезка оконных и дверных проемов;
• кровельное покрытие, установка отливов;
• внутренняя отделка пола, стен, потолка, установка электрических точек и сантехприборов;
• наружная отделка с утеплением.

Верх каркаса связывают деревянными балками брусового сечения 15 х 15 см. Пояс служит опорой для установки кровельных конструкций в виде мауэрлата, обвязки и стропил.

Виды бруса

Профилированный материал является промежуточным вариантом, чаще применяется для отделки, благодаря своеобразному сечению. Брус выпускают разных размеров, чтобы подобрать для разных вариантов укладки.

При монтаже брусья ставят плотно, замки на сторонах позволяют не беспокоиться о проникновении влаги. Иногда упрощают сечение и вносят корректировки, но нужно приобретать товар распространенных брендов, чтобы избежать нестыковок. Поверхность готовой стены покрывают защитными составами и лаком.

Работа усложняется, если материал хранят во влажных условиях – набухают части замков и нарушается стыковка.

Следующие действия

Когда поле свайного фундамента изготовлено, можно приступать к следующему этапу. Обвязка свайно винтового фундамента дополнительно укрепляет конструкцию, выполняется из швеллера, двутавра, деревянного бруса, стяжки. Обвязка брусом наименее затратный способ, который, тем не менее, способен придать достаточную жёсткость сооружению.

Обвязка фундамента из современных компонентов часто применяется при возведении домов и бань из деревянного бруса. Технологично произведенная обвязка винтового фундамента брусом, обеспечит отсутствие перекосов и долгую жизнь строению.

Для этого нужно выполнить несколько правил. Работа выполняется при непременном условии выравнивания всех свай в один уровень. Иначе его выравнивать придётся уже выпиливанием в нужных местах самого бруса на нужную глубину. Также, практика предписывает осуществлять обвязку практически «тотчас» по окончании установки оголовков, это позволит избежать неприятностей с нарушением технологии производства работ.

Для стыковки, в нём производятся распилы в торцах. Первый выполняется сверху, следующий снизу. Далее, брус укладывается под прямым углом, поверхности соединения необходимо укрепить влагостойким не пропускающим ветер материалом, например джутом.

Вернуться к содержанию

Монтаж крыши

Стропила устанавливают с шагом 1,2 – 1,5 метра, на них делают обрешетку под крепление кровельного материала на расстоянии 50 см. Иногда вместо рейки 50 х 50 мм прибивают листы ДСП в виде сплошного настила под шифер, профлист, металлочерепицу.

По контуру скатов ставят отливы для дождевой воды из нержавейки, оцинковки или пластика. Система включает вертикальные водосточные трубы, которые выводят жидкость за пределы отмостки.

Отделка дома из бруса после усадки

Обычный брус отделывают пластиком, сайдингом, профнастилом. Можно монтировать керамическую плитку, стеклянные элементы. Под отделочный слой ставят теплоизоляцию и защиту от влаги. Внутреннюю отделку выполняют в соответствии с дизайном помещений. Потолки отделывают гипсокартоном или шпаклюют и красят по сетке. На пол кладут плитку, ламинат, паркет, линолеум.
