Порой бывают ситуации, когда при помощи минимальных средств нужно решить проблему. Эта статья посвящена оригинальным конструкциям, главное в которых смекалка и умелые руки.
Чтобы создать самодельный насос для воды иногда достаточно буквально одной силы мысли.
Конструкция #5 — глубинный поршневой насосКонструкция #6 — американский или спиральный типКонструкция #7 — насос на энергии волнКонструкция #8 — устройство из стиральной машиныКонструкция #9 — водяной насос из компрессораКонструкция #10 — шестеренная водяная машинаКонструкция #11 — насос из велосипедного колесаКонструкция #12 — «самоделка» для небольшого ручьяКонструкция #13 — фитильный насос ШуховаВыводы и полезное видео по теме
Конструкция #12 — «самоделка» для небольшого ручья
Этот насос может обходится сверхмалым количеством энергии. Конечно хорошо, если есть река или озеро. Но что делать, если летом река сильно мелеет? Поможет насос качельного типа.
Такой насос позволяет использовать совсем незначительные величины энергии небольшого ручья

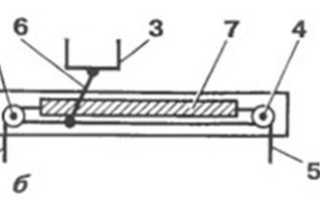

Основная часть конструкции — это два ковша жестко связанные между собой через блоки (4).
От ручья необходимо сделать водоотвод из оцинкованной стали (3). Для того чтобы уменьшить износ, под него подкладывают кусок пластика. Водоотвод жестко связан поводком с веревкой (5).

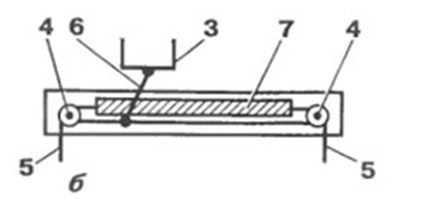

Поводок 6 выполняют из жесткой проволоки и рассчитывают длину таким образом, чтобы водоотвод перемещался на нужный угол
Всю систему необходимо отрегулировать таким образом, чтобы при наполнении одного ковша, водоотвод перемещался на второй ковш.
Энергия ковшей посредством кривошипа (8) передается на насос (10).
Ручные помпы с прямым изливом
Применяются для поднятия жидкостей из баков и водоемов. При помощи этого варианта оборудования можно выкачивать воду из емкости или колодца.
Опять же затраты ничтожны, и все что понадобится:
- ПВХ-трубы с муфтами и заглушками;
- ППР трубы с отводами;
- Гайки с хомутами;
- Обратные клапаны и силиконовые баллоны.
В качестве обратного клапана применяется конструкция, которая изготавливается из заглушки диаметром 5 см. посередине делаются отверстия под винты или заклепки. А по периметру необходимо проделать 4-5 дырок 4-5 мм в диаметре.
Изготовление
Действия следующие:
- Изнутри закладывается круглая резиновая прокладка. Ее размеры должны быть меньше габаритов заглушки. При этом каждое отверстие должно закрываться. Резина крепится винтом посредине. Главное, чтобы оснащение работало, не нужно использовать саморез или шуруп. Кстати, если есть в наличии заводской обратный клапан, можно взять его и форсировать этот этап работ.
- Гильза агрегата изготавливается из трубы. Ее длину делают в соответствии с глубиной емкости, из которой нужно перекачать жидкость. Клапан, который был изготовлен или найден на складе, устанавливают в раструб. В качестве крепления, обеспечивающего надежность соединения, используются саморезы.
- С обратной стороны трубы необходимо установить заглушку, предварительно просверлив в ней отверстие. Его диаметр 2,5 см. эта работа не требует особой точности. Задача заглушки – служить в качестве опоры скольжения.
- Носик силиконового баллона срезается. Его нужно заложить в гильзу таким образом, чтобы не было зазоров. Для этого стакан, получившийся из баллона, нагревают, и механически формируют до нужного размера. Затем его необходимо насадить на клапан. Если это покупная модель, это нужно сделать со стороны, откуда идет стрелка маркировки. Лишнее обрезается. Крепление выполняется при помощи гайки на 15.
- Шток должен быть длиннее гильзы на 500-600 мм. Он нагревается и насаживается на обратный клапан с той стороны, куда указывает маркировочная стрелка.
Теперь производится окончательная сборка. Внутрь гильзы закладывается шток и устанавливается заглушка. Трубу венчают отводом на 24. Подсоединяется шланг и конструкция готова к эксплуатации. Если нет отвода, служащего рукоятью, можно воспользоваться тройником. При этом один из выходов глушится.
Немного истории
В 19-20 веках железные водозаборные колонки применяются в сельской местности. Там жидкость используется не только для нужд человека, но и для полива огорода, сада, поения животных. В настоящее время колонки начинают вытеснять электрические насосы. В землю забивается металлическая труба до водоносного слоя, к которой присоединяется либо колонка, либо электрический насос. А зачастую и то, и другое.
Природную воду делят на 2 группы:
- Первая — наружная: реки, озера, ледники, болота, моря, океаны.
- Вторая — подземная.
Насосы для перелива
Область применения – принудительная транспортировка жидких субстанций. Это самые недорогие самодельные водяные насосы. В данном случае, чтобы собрать подобного оборудование необходимо иметь в наличии:
- Две пластмассовые бутылки (одна с крышкой).
- Отрезок пластиковой трубы (диаметры должны совпадать).
- Гибкий переливной шланг (материал не имеет значения).
Изготовление клапана лепесткового типа – совершенно не трудоемкий процесс. Из пробки вынимается прокладка. Она обрезается по периметру так, чтобы стала меньшей, чем горлышко. При этом нежно оставить часть периметра нетронутой. Это около 4-5 мм, не более. В крышке проделывается отверстие. Прокладка устанавливается на свое посадочное место.
Одну из емкостей разрезают, оставляя боковые стенки с горлышком, чтобы получилась воронка. В нее продевается шланг, который закрывает пробка с клапаном. На этом работы готовы. Теперь, чтобы механизм заработал, нужно несколько раз поднять и опустить клапан. Процедура повторяется, пока жидкость не начнет циркулировать без дополнительной помощи.
Американские или спиральные насосные установки
Этот тип конструкции разработан для забора речной воды.
При этом она должна протекать с быстротой не менее полутора километра в час. Минимальная глубина ручья – 0,3 м. основным элементом является гибкий шланговый редуктор, изготовлен из широкого рукава. Его можно взять у ассенизаторов после списания или на производствах.
Заборник венчает ПВХ труба диаметром 15 см. А с обратной стороны рукав крепится к шланговому редуктору. Шланг устанавливается на колесо хомутами. Протекая, вода зачерпывается и по спирали перетекает в редуктор, а потом по трубам течет к потребителю. Это и есть «американский» тип конструкции.
Есть еще одна возможность перекачать воду. Потребуется бочка диаметром пол метра и высотой 90 см. в днище делается отверстие для забора жидкости. Внутри укладывается шланг, формируя спираль. Выход шланга прикрепляется к трубной муфте. Свободное пространство заполняется пенопластом для того, чтобы конструкция, будучи заполненной, не потонула, и оставалась на плаву. Вместо отводного трубопровода используется шланг сечением 2,5 см.
Чтобы обеспечить непрерывное вращение бочки имеет смысл прикрепить е ней лопасти из пластика или легкого металлического сплава. Это еще один способ, как сделать насос для воды своими руками более производительным. В этом случае число оборотов в минуту станет больше, что обеспечит большую производительность. А чтобы ветер и течение не прибивала конструкцию к берегу, шланг прикрепляется к колу, вбитому в дно. При этом важно следить, чтобы он не пережимался.
Конструкция #10 — шестеренная водяная машина
Сердце такой конструкции – это шестеренные насосы для нагнетания масла от сельхоз- или грузовой техники. Похожие характеристики у силовой установки гидроусилителя руля от КрАЗ.
Характеристики агрегата:
- рабочий объем насоса — 32 см3;
- максимальное давление — 2,1 Атм;
- рабочая частота вращения — 2400 об/мин;
- максимально допустимая частота вращения – 3600 об/мин;
- номинальный прокачиваемый объем – 72 л/мин.
К такому насосу, при возможности подсоединяют двигатель от стиральной машины. Двигатель бытовой техники имеет ряд преимуществ: работает от однофазной сети 220В, имеет пусковую систему (конденсатор).
Шестеренные механизмы бывают лево- и право сторонние, нужно обратить внимание на направление стрелки на корпусе
Для получения необходимых оборотов, возможно, потребуются шкивы и ремень. Достоинство шестеренчатого насоса в том, что шестерни способны создать необходимую всасывающую силу даже без предварительного заполнения водой.
Единственное замечание: после работы насоса для предотвращения коррозии стальных шестеренок, необходимо дать поработать насосу в холостую около 20 минут.
Особенности стоков
Если очистка септика или выгребной ямы будет производиться несвоевременно, то это может привести к серьёзным проблемам. В результате может ухудшиться пропускная способность почвы, что приведёт к скоплению большого количества стоков в ёмкости
Чтобы собирать стоки от загородного дома или дачи на участке сооружается выгребная яма или устанавливается септик. В любом случае из этого сооружения периодически необходимо откачивать илистые наслоения и твёрдые примеси. Даже при использовании современного многокамерного септика, в котором за переработку отходов отвечают бактерии, потребуется периодическая чистка от отходов канализации.
Хорошо если к очистному сооружению есть свободный подъезд ассенизаторской машины. В противном случае придётся использовать фекальный насос заводского изготовления или самодельный. При этом в любом случае установка такого оборудования должна выполняться по всем правилам, поэтому при выполнении работ своими руками, стоит ознакомиться с нюансами и последовательностью выполнения монтажа.
Если очистка септика или выгребной ямы будет производиться несвоевременно, то это может привести к серьёзным проблемам. В результате может ухудшиться пропускная способность почвы, что приведёт к скоплению большого количества стоков в ёмкости. Накопившиеся сточные воды прольются на участок и вызовут ухудшение санитарного состояния вашего участка.
Ручная помпа своими руками
Описанную ниже систему ручной водокачки можно взять как основу для создания стационарного водоподъёмного поста в колодце или скважине.
Нам нужны:
- Канализационная труба ПВХ 50 мм с несколькими отводами, заглушкой, манжетами-уплотнителями — 1м.
- Клапан обратный 1/2″ в количестве 2 шт, канализационная труба ППР 24 мм,
- Также резина, болты и гайки с шайбами на 6-8 мм, несколько хомутов, зажимы фитинговые и другие сантехнические детали.
Существует несколько способ сборки такого насоса.
Слив через ручку
Данная модель самая простая из тех, что можно собрать дома: шток изготавливается из ППР трубы, вода в нем поднимается и выливается сверху. Гильза делается из трубы диаметром в 50 мм длиной 650 мм. Насос получается самый простой из домашних — вода поднимается по штоку поршня, который выполнен из ППР трубы и изливается сверху.
Слив воды через ручку
Итак:
- Гильзу изготавливаем из трубы диаметром 50 мм длиной 650 мм. Клапан должен быть кольцевым лепестковым: просверлите 10 отверстий диаметром 6 мм, вырежьте круглый резиновый лоскут в количестве 3-4 штуки диаметром 50 мм.
- Лоскут закрепляем по центру заглушки, используя болты или клёпки (саморез не подойдёт). Таким образом, мы получим лепестковый клапан. Можно не делать клапан самостоятельно, а врезать в торцевую заглушку заводской. При этом стоимость насоса возрастёт на 30%.
- В гильзу устанавливаем заглушку, используя герметик через утеплители, при этом дополнительно фиксируйте саморезами через стенку основания гильзы.
- Следующий элемент насоса — поршень. В трубу ППР устанавливается обратный клапан.
- Для изготовления головки поршня воспользоваться можно отработанной носовой частью герметика 340 мл. Предварительно труба нагревается и помещается в гильзу. Тем самым головка приобретёт нужную форму и размер.
- Следом её подрезают и устанавливают последовательно на обратный клапан при помощи муфты, имеющей наружную резьбу, или используют накидную гайку.
- Поршень вставляем в основу насоса и делаем верхнюю заглушку, которая не обязательно может быть герметична, но при этом шток должен держаться ровно.
- Устанавливаем сгон на свободный конец трубы, одеваем на него шланг. Насос такой конструкции очень надёжен, но немного неудобен — точка cлива воды находится в постоянном движении и расположена близко к оператору. Данный вид насоса можно немного изменить.
Сборка бокового слива
Все делается следующим образом:
Включаем в гильзу тройник-угол 35 градусов. Делаем в трубе-штоке большие отверстия, при этом не нарушая жёсткости, как вариант, можно применить стержневой шток.
- Основное достоинство и преимущество описанных помп — невысокая цена конструкции. Заводской клапан стоит приблизительно 4 доллара, труба около доллара за 1 метр. А все остальные детали в сумме выйдут на 2-3 доллара.
- Получим насос стоимостью менее 10 долларов. Ремонт таких насосов также обойдётся в копейку путём замены нескольких «прочих» дешёвых деталей.
Спиральный гидравлический поршень
Ручной насос для воды своими руками в таком исполнении сделать немного сложнее. Но зато у него больше производительность. Такой вид поршня чаше всего применяют при качке воды из водоёмов с течением на небольшое расстояние.
Итак:
- Устройство в основе имеет карусель с лопастями, напоминающее внешне колесо водяной мельницы. Речной поток как раз и приводит колесо в действие. А насосом в этом случае служит из гибкой трубы 50-75 мм спираль, которая закреплена к колесу хомутами.
- К заборной части присоединяется ковш диаметром 150 мм. Вода в трубопровод будет поступать через главный узел (трубный редуктор). Его можете взять как у заводского насоса, так и ассенизаторского.
- Редуктор должен быть плотно закреплён к основанию, которое неподвижно, и располагаетсяя по оси колеса. Максимальный подъём воды равен длине трубы от забора, который во время работы находится в воде. Это расстояние получается от точки погружения насоса в воду до точки выхода. Именно это расстояние проходит водозаборный ковш насоса.
- Система работы такого насоса проста: когда он погружён в воду, в трубопроводе образуется закрытая система с воздушными участками, вода идёт по трубе к центру спирали. Единственный минус такого водяного насоса — активатором являемся водоём, таким образом его использование подойдёт не каждому.
Данный насос послужит отличным поливочным средством в сезон. Цена его зависит от используемого материала.
Скважинный поршневой насос
Ручной поршневой насос собирается из подручных средств в следующем порядке.
- Корпус. Изготавливается из металлической трубы. Длину последней можно выбрать в пределах 60-80 см. Диаметр цилиндра должен быть не менее 80 мм. Чтобы обеспечить более легкое передвижение поршня по цилиндру, трубу рекомендуется проточить на токарном станке. Сбоку корпуса делается отверстие и устанавливается труба для отвода воды.
- Кронштейны. Привариваются к корпусу насоса для установки на них рычага. Изготовить кронштейны можно из уголка.
- Крышка. Крышка насоса изготавливается из листового пластика или металла. В ней проделывается отверстие для штока. Также нужно сделать нижнюю крышку, и установить на ней обратный клапан. К нижней крышке необходимо приварить или прикрутить патрубок, к которому будет крепиться водозаборная труба.
- Поршень. Поршень можно сделать из металла, пластика или дерева. Он имеет форму пластины и состоит из двух частей: корпуса толщиной 20-30 мм и куска резины, которая перекрывает его. В корпусе поршня необходимо просверлить несколько отверстий диаметром 10 мм. Эти отверстия накрываются резиной, которая будет выполнять роль клапана. В центре резины проделывается отверстие для штока. К последнему крепится и сам поршень.
- Нижний клапан. Впускной клапан можно изготовить из толстой резины или другого тяжелого материала. Клапан должен иметь конусообразную форму и перекрывать впускное отверстие. По центру клапана следует установить направляющую, позволяющую ему возвращаться на прежнее место после открывания. Ниже приведен чертеж, на котором показаны места установки клапанов.
- Шток насоса. Можно изготовить из металлического прутка диаметром до 10 мм. Одним концом шток крепится к поршню, а другим – к рычагу.
- Рычаг. Для изготовления рычага подойдет труба диаметром 3 см. Верхнюю часть трубы следует сплющить и просверлить в ней отверстие для болта, с помощью которого будет закреплен шток. В средней части трубы также сверлится отверстие. Оно нужно для закрепления рычага между двумя кронштейнами с использованием длинного болта.
Когда все детали будут готовы, остается лишь собрать насос:
- подсоедините к корпусу нижнюю крышку;
- вставьте в корпус нижний обратный клапан;
- вставьте поршень со штоком;
- закройте верхнюю крышку;
- установите рычаг;
- подсоедините к низу насоса водозаборную трубу и опустите ее в колодец или скважину;
- закрепите насос на платформе.
Конструкция #8 — устройство из стиральной машины
Зачастую в хозяйстве остаются детали или даже целые агрегаты от старых вещей. Из уже ненужной стиральной машины можно извлечь центробежный насос. Такой насос отлично подойдет для откачки воды с глубины до 2 метров.
Необходимые материалы:
- центробежный насос от стиральной машины;
- лепестковый клапан от стиральной машины или самодельный;
- заглушка, бутылочная пробка;
- шланг;
- желательно разделительный трансформатор.
Если используется готовый клапан от стиральной машины, то его необходимо доработать. Одно отверстие нужно заглушить, например с помощью бутылочной пробки.
Лишние отверстия насоса необходимо заглушить. Если корпус металлический — заземление обязательное
Лепестковый клапан подсоединяем к шлангу и опускаем в приямок или колодец. Второй конец шланга подсоединяем к насосу.
Чтобы система начала работать, необходимо заполнить водой шланг с клапаном и сам насос. Осталось подключить трансформатор, и насос готов к работе.
Где используются
Насосная станция — оптимальное устройство для локального водоснабжения. Позволяет обеспечить отдельное строение необходимым объемом жидкости. Благодаря механизму к частным домам возможно подведение холодной воды, а вместе с ней и организация благ — туалет, ванная, душевая кабина. Насосная станция представляет собой сложный агрегат, состоящий из:
- Электродвигателя;
- Гидроаккумулятора;
- Системы управления;
- Насоса для выкачивания.
Предназначение помп: зависимость от жидкости
Моделей водяных помп выпускают довольно много, но все устройства отличается еще одной характеристикой — возможностью беспроблемной работы с той или иной жидкой средой.
- Чистая либо слабозагрязненная вода. Такое оборудование имеет шанс без ущерба для рабочих узлов перекачивать почти незагрязненную жидкость. Она может содержать твердые включения размером до 0,5-0,8 мм.
- Вода средней степени загрязненности. Помпы, предназначенные для работы с ней, отличаются большей мощностью. В этом случае проборы способны справиться с перекачиванием жидкости, размеры твердых частиц которой составляют максимум 15 мм. Первый пример — пожарные мотопомпы, используемые не только по прямому назначению, но и для транспортировки воды на большие расстояния.
- Жидкость с сильной степенью загрязнения. Для этого насосного оборудования характерна высокая производительность, способность создать напор, максимальный показатель которого составляет 35 м водяного столба. Такие помпы легко справляются с включениями, диаметр которых не превышает 25 мм.
Самая серьезная проблема — канализационные сточные воды, требующие «профессионалов». Такие помповые насосы называют фекальными. Их предназначение — перекачка сточных вод, имеющих крупные, волокнистые, нерастворимые включения. Отличие фекальных агрегатов от всех предыдущих видов — наличие специального устройства — режущего механизма. Его задача — измельчение твердых неорганических компонентов жидкости.
