Как правильно отрегулировать краскопульт при покраске авто: советы начинающим

SONY DSC Здрав­ствуй­те чита­те­ли бло­га kuzov.info!

В этой ста­тье рас­смот­рим осно­вы настрой­ки крас­ко­пуль­та для покрас­ки авто­мо­би­ля.

Смысл похож на откры­ва­ние зам­ка сей­фа с опре­де­лён­ной ком­би­на­ци­ей: вра­ще­ние отдель­ных дис­ков кодо­во­го зам­ка не даст ниче­го, толь­ко при пол­ном сов­па­де­нии всей ком­би­на­ции двер­ца откры­ва­ет­ся.

Боль­шин­ство покра­соч­ных писто­ле­тов име­ют 3 базо­вых регу­ли­ров­ки, кото­ры­ми мож­но настро­ить крас­ко­пульт на опти­маль­ное рас­пы­ле­ние како­го-либо мате­ри­а­ла. Это пода­ча крас­ки, пода­ча воз­ду­ха и регу­ли­ров­ка фор­мы факе­ла.

Подготовка краски к работе

Для правильной подготовки краски к нанесению потребуется отдельная пластиковая емкость или мерная линейка. Обычно производители указывают на упаковке пропорции, в которых смешивается смесь с активатором. Так, например, маркировка 2х1 указывает на необходимость смешивания двух частей объема краски с одной частью объема активатора.

Для точного пропорционального смешивания нужна мерная линейка. Если она отсутствует, можно воспользоваться пластиковой емкостью. На нее следует нанести равномерную градуировку, которая поможет точно отмерить пропорциональные части отвердителя и самого окрасочного материала.

Для эффективного распыления и получения эстетичного привлекательного глянца важен такой фактор, как уровень вязкости состава. Чтобы добиться требуемого показателя, к активированной краске добавляется растворитель. Здесь могут возникнуть сложности, поскольку не все изготовители указывают в инструкции рекомендованное соотношение красящего средства с растворителем.

Опытные специалисты готовят смесь на глаз, добавляя второй компонент маленькими порциями и наблюдая за консистенцией.

Мнение эксперта

Илья Вячеславович

Консультант сайта krasymavto.ru по кузовному ремонту

Задать вопрос Новичкам лучше всего уже при покупке краски подобрать окрасочный материал с подробной инструкцией по смешиванию. Если на банке указано, например, 2х1+10% – это означает, что к краске, активированной в соотношении «два к одному», прибавляется 10% растворителя от общего объема.

Когда планируется покрасить поверхность с эффектом «металлик» или с дополнительной защитой от внешних факторов, делается двухслойное покрытие. В этом случае сначала наносится базовая краска, а после этого – акриловый лак.

Подготовка акрилового лака проводится в соответствии с инструкцией производителя. Составные части смешиваются в тех пропорциях, которые указаны на конкретной упаковке. При двухслойном покрытии нет необходимости активировать краску. Ее высыхание обеспечивает испаряющийся растворитель.

Разновидности распылителей

Существует множество видов окрасочных пистолетов, однако к наиболее продвинутым, обеспечивающим максимальное качество покраски относятся следующие системы:

1. HVLP — потребляют много сжатого воздуха и обеспечивают низкое давление на выходе.
2. LVLP — характеризуются небольшим объемом сжатого воздуха и малым давлением на выходе.

Кроме того, краскопульты LVLP подразделяются еще на несколько видов (LPH, Trans Tech, RP). При этом какой-либо существенной разницы между перечисленными моделями нет. Речь идет лишь о разных производителях, которые предпочитают собственную маркировку.

Стандартные конвенциональные устройства функционируют при входном давлении, составляющем 3-4 атмосферы. При этом уровни давления на входе и выходе приблизительно одинаковые. В связи с этим по показаниям давления на манометре можно судить и об уровне давления распыления.

У пистолетов системы HVLP показатель давления на входе обычно равен 2 атмосферам, а на выходе — 0,7 атмосферы. При этом имеется жесткая пропорциональная зависимость показателей друг от друга: если уменьшить давление на входе до 1 атмосферы, на выходе будет ровно 0,35 атмосферы.

Краскораспылители LVLP-типа объединяют в себе достоинства старых конвенциональных модель и систем HVLP. Устройства потребляют немного воздуха, но при этом обеспечивают впечатляющий коэффициент переноса краски (свыше 65%). Давление на входе в систему составляет от 1,5 до 2 атмосфер, а на выходе не превышает 1,2 атмосферы.

Более точные показатели давления устанавливаются при помощи особой проверочной воздушной головки, оснащенной парой манометров. Один манометр измеряет давление на центральном канале, другой — на боковом. Стоит заметить, что такие головки применяются нечасто, так как в комплектацию они не входят. Обычно давление на выходе контролируется, исходя из показателя давления на входе.

Устройство краскораспылителя и этапы подготовки к работе

Современный краскопульт устроен таким образом, что все необходимые для работы параметры можно оптимально отрегулировать. В конструкцию инструмента входят следующие детали:

• бачок для краски с фильтром (может иметь емкость 100 или 250 мл);
• сопло с отверстиями для разбивки краски;
• регулятор подачи краски;
• рукоятка с удобным захватом;
• регулятор пятна распыления (плоская и круглая разбивка);
• сопло со стальной иглой и пневматическим двойным диффузором;
• регулятор подачи воздуха.

Итак, три предусмотренных конструкцией регулятора позволят произвести правильную подготовку и настройку инструмента. Как регулировать краскопульт?

Полезное! Прежде всего, в бачок наливается краска. После этого начинается непосредственно сам процесс настройки. Для этого нужно иметь под рукой какую-либо тестовую вертикальную поверхность для проб. Чаще всего используют стену, на которую закрепляют лист ватмана.

Регуляторы и их назначение

Для успешной калибровки любого устройства, следует знать, какие элементы его конструкции отвечают за изменение рабочих показателей. От четкого понимания назначения и принципа действия данных элементов, напрямую зависит эффективность настройки конфигурации инструмента. К счастью, регулировка краскопульта, не представляет большой сложности и сводиться к вращению 2х-3х вентилей (в зависимости от модели), о которых мы расскажем далее.

Регулятор размера факела Винтовой элемент, изменяющий положение стержня с конусообразным наконечником, напоминающий толстое шило. Регулирует напор воздуха идущий в голову инструмента, путем приближения или отдаления стержня от пропускного отверстия. Чем дальше от сопла располагается наконечник, тем более сильный напор воздуха попадает в голову, создавая факел больших размеров. Приближение стержня, наоборот, ограничивает поток, уменьшая его влияние на формирование факела. Максимальный размер факела, представляет собой вытянутый овал, а минимальный, превращает его в точку.

Подача материала Перетекание краски из бачка в сопло перекрывает специальная игла, чей конусообразный наконечник, плотно прилегает к внутренним стенкам сопла. При полном нажатии на курок, игла слегка отодвигается, позволяя материалу попасть на голову краскопульта и разбиться на миллионы мельчайших капелек под напором воздушного потока. Винт подачи материала регулирует расстояние, на которое будет отодвигаться игла. Минимальная подача краски, означает, что зазор между конусом и стенками сопла очень мал и не способен пропустить большое количество смеси. Максимальное значение регулировки, наоборот, говорит о том, что игла отодвигается на большое расстояние, полностью открывая выход на воздушную голову.

Подача воздуха

Основополагающая настройка оптимального значения входного давления, необходимого для правильной работы инструмента. Не смотря на всю важность, не все модели оснащаются встроенным винтом, вынуждая владельцев прибегать к использованию сторонних редукторов (манометров с регуляторами). Благо, все больше современных краскопультов, имеют возможность изменения подачи воздуха, без необходимости подключения сторонних устройств. В отличии от настроек факела или подачи материала, которые можно регулировать исходя из своих потребностей, объем подаваемого воздуха должен иметь единое значение, указанное производителем в технической документации. Уменьшение или превышение оптимального порога, исказит форму факела, сделав его непригодным для профессиональной работы.

Настрой размера факела при покраске

Настройка начинается с выставления оптимальной ширины факела. При этом следует руководствоваться размером площади окрашиваемой поверхности. Если делается узкий цветовой переход или обновляется небольшой участок, выбирают маленькую ширину факела, пробуя распылять струю на ватмане до подходящего параметра.

При полной окраске автомобиля или отдельной детали предпочтительнее максимальная ширина факела. Это даст равномерное нанесение и оптимальную скорость процесса. Важно знать, что одновременно с уменьшением ширины факела необходимо снижать и воздухоподачу.

Технология окраски потолка

Покраска потолка краскопультом производится по несколько иной схеме, чем работы по поверхности стен. При этом достигаются лучшие результаты по сравнению с валиком или кистями.

Совет! Окрашивать потолок рекомендуется водоэмульсионной краской. Это связано не только с хорошими показателями адгезии, но и с элементарными требованиями безопасности. Вероятность попадания красителя на кожу или в глаза при отделке потолка достаточно велика, а водоэмульсионная краска вызывает минимальные негативные последствия при контакте с чувствительными тканями тела.

Регулируем необходимое давление в пульверизаторе при покраске

Подбор оптимального давления воздуха – более сложный этап настройки. Дело в том, что этот параметр для каждого случая индивидуален. Выбор зависит и от конкретной модели инструмента, и от типа используемого ЛКМ, и от показателя вязкости.

Важно! Поэтому на листе ватмана делается несколько пробных коротких выпрысков с плавным добавлением показателя давления воздуха.

Первый отпечаток, полученный от короткого (секундного) выпрыска, внимательно рассматривается на предмет расположения и размера капель, формы, выступов и впадин, разбрызгивания в верхней и нижней частях рисунка.

• текущие капли, крупные плотные пятна краски на листе – результат недостаточного давления;
• образовавшаяся на листе восьмерка – показатель избыточного давления;
• отпечаток, напоминающий очертаниями банан, толстый полумесяц, грушу – признак неисправности или загрязнения воздушной головки, сопла или дюзы.

В процессе проб нужно добиться красивой растянутой формы факела без уплотнений, потеков и вкраплений. Пробные выпрыски краски на лист лучше всего делать с расстояния 25-30 см. При чистовой окраске прибор держат на том расстоянии от поверхности, которое рекомендует производитель ЛКМ в инструкции. Для проверки качества распыления краскопульт или его головку нужно держать горизонтально.

Регулятор воздуха в разных моделях краскопульта может быть съемным или встроенным в рукоятку. Если оператор работает со съемным устройством, то регулятор следует открыть полностью в месте соединения ресивера со шлангом.

Работая со встроенным типом, изменять давление нужно при нажатом курке. В противном случае при нажатии курка образуется резкое падение давления. Из-за нехватки воздуха краскопульт будет неравномерно разбивать ЛКМ.

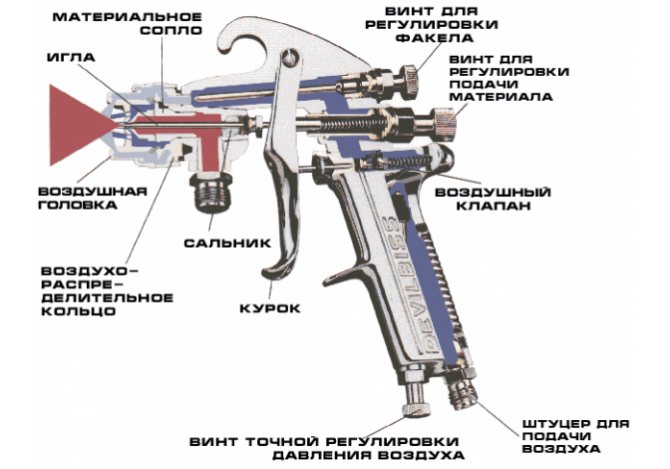

Система краскопульта

Устройство краскопульта включает следующие элементы:

1. Корпус с несколькими ходами. Каналы предназначены для подачи красящего состава и сжатого газа и оснащены игольчатыми клапанами.
2. Курок. Используется для управления клапанами. Конструкция этого элемента обеспечивает попеременную подачу сжатого газа и красящего средства.
3. Подающее сопло. Помогает формировать облако краски нужных размера и формы.
4. Бак для лакокрасочного состава.
5. Регулировочные болты. Помогают изменять давление воздуха, расход краски, размер пятна распыления.

По давлению воздуха системы распыления краски делятся на 3 типа:

1. Конвенциональные. Отличаются наиболее высоким давлением воздуха.
2. HVLP. Вмещают большое количество воздуха, находящегося под небольшим давлением.
3. LVLP. Небольшой объем газа имеет малый коэффициент сжатия.

Последние 2 типа краскопультов считаются более безопасными и эффективными.

Как настроить пистолет для подачи краски и под лак?

После выставления размера факела и подбора оптимального давления регулируется подача краски. Для этого регулировочный винт закручивается до упора, после чего отпускается на два оборота.

Мнение эксперта

Илья Вячеславович

Консультант сайта krasymavto.ru по кузовному ремонту

Задать вопрос

Не рекомендуется при регулировке пробовать сразу большую подачу. Неопытный мастер может уже на первых выпрысках испортить поверхность и зря израсходовать материал.

Кроме того, и окрасочная камера окажется сильно загрязненной. За одну секунду распылится чересчур много краски, а незначительные задержки и чрезмерное приближение к поверхности приведут к неэстетичным потекам. В этом отношении малая подача выгоднее: эффективнее прибавить подачу в процессе, чем убавлять.

Принцип действия механизма регулировки подачи заключается в том, что регулировочный винт выступает как ограничитель движения иглы из нержавеющей стали. Благодаря такой конструкции она не может полностью открыть выходное отверстие для краски. Таким образом, у оператора есть возможность импровизировать и приспосабливаться, открыв полностью винт и оперируя вручную силой нажатия курка.

Подача отделочного материала

Нанесение различных отделочных материалов, в том числе и ЛКМ, проводится при их максимальной подаче. Это указывает на то, что регулятор подачи материала открывается полностью. Винт прокручивается на 3-4 оборота. Сопло откроется, когда курок вдавленный.

Диаметр сопла

Перед тем как отрегулировать краскопульт подбирается по диаметру сопло. Учитывается консистенция массы для отделки. Для работы с различными материалами необходим разный диаметр сопла.

Советы по эксплуатации краскораспылителя и уходу за ними

1. Чтобы не возникало проблем в работе и настройке, после каждой покраски инструмент нужно промывать.
2. Вентиляционное отверстие бачка должно быть очищено сразу же после окончания работы. Достаточно незначительной, мелкой засоренности, чтобы подача краски стала прерывистой и неравномерной.
3. Хранить краскопульт нужно в сухом месте. Перед помещением на длительное хранение нужно разобрать устройство, вымыть и прочистить все отдельные детали.
4. Пистолет нельзя чистить металлическими приборами. Это может привести к повреждению пневматической головки или сопла.
5. Пистолет нельзя погружать в растворитель полностью.

Окрашивание разных по структуре поверхностей

Вертикальные стены нужно красить от верхнего края к нижнему. Наносить краску необходимо поперек стены, горизонтальными движениями.

При окрашивании деревянной мебели, вполне возможно, использование разных видов краски. При желании придать деталям мебели декорированный вид, можно применять молотковую эмаль. Не стоит забывать, что дерево, особенно старое, достаточно гигроскопично, поэтому наносить краску на деревянную мебель нужно в несколько этапов, дожидаясь полного высыхания. Кроме того, красят мебель вдоль расположения древесных волокон. Так краска ляжет ровно и вольется в естественную ткань и рисунок дерева.

Самое распространенное применение краскопульта – окраска стен, потолков и других больших и ровных площадей. Кистью или валиком их красить долго, сложно и не всегда ровно и качественно. Поэтому окрашивание таких поверхностей чаще всего делают краскопультом. Для окрашивания мебели, особенно фигурной и резной, также удобно применять краскопульт.

Что делать, если при настройке обнаружились неполадки

1. Вы заметили повреждения центрального отверстия воздушной головки. Можно заменить целый узел (окрасочную головку), очистить ее центральное отверстие или сопло головки, заменить иглу и головку.
2. Вы обнаружили дефекты бокового отверстия воздушной головки. Попробуйте их бережно очистить.
3. Вы увидели, что перетянута гайка направляющей втулки иглы. Попробуйте очистить шток воздушного клапана, сместить местоположение факела, ослабить гаечную затяжку, почистить иглу и окрасочную головку, заменить иглу и шток воздушного клапана, прочистить шток.
4. Вам мешает в работе тугой ход рычага. Очистите шток воздушного клапана. Если это не помогло, ослабьте затяжку гайки, замените шток клапана, очистите иглу или замените окрасочную головку.
5. При настройке факел смещен в сторону по отношению к оси пистолета. В этом случае есть подозрение на засорение воздушной головки или боковых отверстий. Вы можете заменить пневматическую головку или очистить ее боковые отверстия.
6. При настройке вы заметили, что в бачок с краской поступает воздух. Это означает, что не затянута окрасочная головка, либо она повреждена. Вам нужно заменить иглу и окрасочную головку, или же затянуть головку.
7. Вы обратили внимание, что при отпущенном рычаге травит воздух. Это – свидетельство засорения клапана. Вы можете заменить его или очистить, а также очистить направляющие.
8. Факел дает на отпечатке несимметричное пятно. Это означает засорение окрасочной головки, повреждение сопла или центрального отверстия воздушной головки. Вы можете осуществить замену пневматической головки, очистить ее центральное отверстие, заменить иглу и головку или прочистить сопло.
9. При настройке отсутствует подача краски. Если пистолет отказывается красить, возможно отсутствие давления или его пониженные показатели. Это может означать, что засорено сопло, повреждена игла, перекрыта подача. Попробуйте отрегулировать показатели давления. Если это не помогло, прочистите иглу или сопло, отрегулируйте подачу краски. Если данные меры не дали результата, замените иглу и головку.
10. Вы заметили, что из сопла головки подтекает краска. Этот дефект свидетельствует о засорении конуса сопла, либо перетяжке гайки направляющей втулки. Ослабьте затяжку, очистите сопло, либо замените иглу и головку.
11. Факел работает с прерыванием. Это указывает на повреждение конуса сопла, слабую затяжку окрасочной головки, износ прокладки или повреждение. Вы можете: затянуть головку или заменить ее, а также заменить иглу или прокладку.

Полезное! И напоследок – еще один совет для новичков. При покупке краскопульта не следует экономить! Даже если вы хорошо усвоили, как правильно настроить краскопульт, это не гарантирует вам полноценную бесперебойную работу. Многое зависит от модели прибора и от производителя техники.

Покупая дешевый инструмент от сомнительного изготовителя, вы рискуете создать себе непредвиденные сложности. Сегодня на рынке встречаются китайские краскопульты по баснословно низкой стоимости, которые покупать новичкам не стоит вовсе. При проверке в магазине прибор идеально работает, хорошо распыляет краску и выглядит весьма удачной покупкой. Но в отношении настройки он для новичков не подойдет.

Если опытный мастер сможет с ним справиться, то и для этого потребуется тонкое чутье, длительные пробы. И не всякая краска годится для работы с таким капризным инструментом. Зачастую на распыление смеси влияет не только правильная регулировка краскопульта, но и степень перетира красящего пигмента.

Если вы используете, например, прибор конвекционного типа, то сможете заметить в случае избыточной подачи нестандартный отпечаток факела, концентрацию уплотнения в центральном участке отпечатка.

А если купленный вами инструмент ориентирован на технологию распыления Trans-Tech, то уплотнения краски будут концентрироваться по краям отпечатка. Прежде чем купить краскопульт, внимательно изучите рынок предложений, отзывы о технике, посоветуйтесь с мастерами, которым вы доверяете.

Базовые поломки

Как и большинство инструментов краскопульты ломаются. Поломок, характерных для большинства моделей, не много.

Распылитель не выдает краску

Существует три ситуации, исправив которые можно продолжить работу:

1. Давление воздуха на предельно низком уровне во всей системе. Регулировка компрессора исправит ситуацию.
2. Засоренность иглы и сопла останавливает подачу ЛКМ. Без разборки устройства и очистки элементов распылитель работать не будет.
3. Поврежденная игла и сопло только заменяются.

Подача КМ урывками

Пять неисправностей заставляют распылитель плеваться:

1. Воздушная головка ослаблена. Элемент затягивается.
2. Нет соотношения давление воздуха и консистенции КМ. Регулируется соответствие показателей между собой.
3. Повышенная вязкость ЛКМ. Краска разбавляется до нужной консистенции.
4. На бачке с КМ забивается сапун. Снимается пробка и отверстие тщательно чистится.
5. В ресивере давление упало и не доходит до нормативных показателей. Для устранения причины настраивается компрессор: фиксируется нижнее давление, которое приемлемо для работоспособности пистолета.

Смещение от центра факела

Уходит в сторону факел красителя:

1. На воздушной головке забиты отверстия сбоку. Они чистятся, если снять головку.
2. Если отверстия повреждены, то головка меняется.

Разбавление состава для инструмента

Полимерную жидкость, которая будет применяться для окрашивания путем распыления, требуется разбавить, чтобы увеличить ее текучесть. Предварительно любую краску следует пропустить через фильтр, марлю или мелкое сито.

Даже самые качественные материалы могут изменить свою первоначальную консистенцию из-за неправильных условий хранения и транспортировки. Могут образоваться сгустки, не позволяющие жидкости свободно выбрасываться из сопла.

Использование вязкозиметра (некоторые компании комплектуют краски этим прибором) ускорит подготовку раствора. Вязкозиметр представляет собой стаканчик объемом около 100 мл с отверстием. При заливании в него раствора засекается время полного вытекания в секундах.

Профессиональные изготовители маркируют свою продукцию и допустимое время для использования в краскопульте.

Если время полного вытекания лакокрасочного состава больше, чем установленное стандартом, то он разбавляется средством, указанным на этикетке. Пропитка для дерева и герметики не разбавляются.

Как произвести тестовое распыление

Чтобы понять, как пользоваться краскопультом, необходимо выполнить пробное включение аппарата с подготовленным раствором.

Тест можно делать на куске картона или фанеры. Для начала регуляторы выставляются на минимальное значение и делается пробный пуск. Если краска ложится компактным пятном, то регулятор сопла и факел необходимо расширить, чтобы увеличить диаметр распыления.

Такие же действия выполняются, если тестовое пятно дало подтек.

Настраивая регуляторы, стоит сделать несколько вертикальных и горизонтальных полос, чтобы оценить, равномерно ли подается краска и нужно ли поменять давление и мощность.

Важно делать холостые распыления в сторону от рабочей поверхности после каждого пополнения жидкости. Когда аппарат прекращает работу, в сопле скапливаются капли, которые будут «выплевываться» после возобновления процесса.

Выбор компрессора

Инструмент для покраски автомобиля

Раз уж мы заговорили о давлении, то не можем обойти стороной вопрос выбора компрессора, ведь именно от него зависит какое оно будет. Например, компрессора одноцилиндрового с ресивером на 25 литров, мощностью 1,5 Квт и давлением 8 атм. вам хватит только чтобы красить поэлементно. Если вам нужно покрасить весь автомобиль полностью, то нужно брать минимум 2-х цилиндровый компрессор

Обратите также внимание на привод компрессора. Рекомендуем выбирать ременной привод, так как он обладает рядом преимуществ:

1. Не перегревается;
2. Обладает большим моторесурсом;
3. Работает намного тише компрессоров с прямым приводом.

Еще один важный параметр это производительность литров в минуту. Например для краскопультов системы HVLP нужна производительность от 360 л/мин

Также обратите внимание на размер сечения шланга, который будете брать к краскопульту. Желательный размер от 8 мм

Другие нюансы можете посмотреть в видео.

Требования безопасности

При высокой скорости работы технология распыления имеет и ряд недостатков. В первую очередь это загрязнение окружающих предметов, т.к. даже самые качественные приборы будут создавать брызги.

При работе в закрытых помещениях важно соблюдать приведенные ниже правила.

1. Все поверхности, не подлежащие окрашиванию, необходимо обернуть пленкой и проклеить бумажным скотчем. Даже небольшие открытые участки способны впитать в себя цветной «туман», который образуется из мельчайших частиц в процессе распыления.
2. Одежда должна полностью закрывать все участки тела, глаза защищаются очками, рот и нос – респиратором. Дело не только в загрязнении, которое можно смыть. Основную опасность представляют химикаты в составе лакокрасочных изделий, которые могут вызвать аллергию или отравление.
3. Помещение, в котором будут выполняться работы, должно хорошо проветриваться и освещаться под прямым углом, иначе качество нанесения слоев будет плохо видно. При работе на свежем воздухе придется учесть ветер. На зону окраски не должна попадать пыль.
4. После окончания процесса необходимо сразу удалить скотч, который закрывал границы между разными цветами либо защищал поверхности. Влажная от краски лента будет легко сниматься и не оставит повреждений на фактурной поверхности. Если оставить защиту хотя бы на сутки, то при снятии подсохшего материала можно повредить верхний слой штукатурки.
