Как сделать отопление дома с принудительной циркуляцией: несколько схем монтажа, советы по комплектации и расчет насоса

Установка двухтрубного отопления

Параллельно верхней магистрали проводится обратная линия, соединяющаяся с радиаторами — линию эту подводят и врезают в нижнюю часть котла. В результате, Вы получите замкнутый отопительный контур, который позволит поддерживать в доме комфортную температуру. Если Вы желаете управлять расходом тепловой энергии, то можно установить термостаты.

Благодаря способности некоторых моделей автоматически контролировать работу котла, включая или отключая в случае необходимости дополнительную горелку, энергия и топливо расходуются экономно. Нужно помнить, что тупиковая система отопления требует для монтажа меньше труб, однако при настройке она более сложная.

Еще по этой теме на нашем сайте:

Какие есть виды систем отопления многоквартирного дома и частного домаАбсолютно любой человек желает зимой прийти в свой комфортный, уютный и теплый дом. Но для этого необходимо позаботиться об отопление. И это независимо, где мы.

Разморозка системы отопления — запуск системы отопления частного дома после аварии

Разморозка системы отопления – достаточно неприятная вещь, потому необходимо предотвратить замерзание еще в процессе возведения дома либо при монтаже отопительной системы

Важно в отопительный сезон

Элеваторный узел системы отопления домаПеред началом установки системы отопления необходимо выяснить, к какой категории относится дом — частное домовладение или квартира. Если говорить о квартире, то здесь преобладает централизованная. Все виды систем отопления — зависимая, независимая, попутная, гиперинверторнаяГлавный принцип, по которому все системы отопления делятся на две основные группы, заключается в том, каким образом происходит в их трубах циркуляция теплоносителя. Она может.

Описание монтажа двухтрубной системы отопления своими руками

При организации отопления необходимо учитывать не только какой котел использовать, о чем говорилось в предыдущих разделах, но и какой будет разводка. Существует два типа разводки: однотрубная и двухтрубная. Однотрубная система представляет собой всего один контур или, попросту, одну трубу, которая проходит через все отопительные приборы – батареи. Что касается двухтрубной, то здесь устанавливается два стояка. По одному идет подача теплоносителя, а по второму, так называемая обратка – возврат теплоносителя в нагреватель.

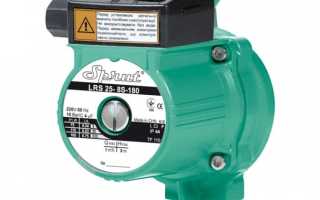

Принцип действия циркуляционного насосного оборудования основан на создании непрерывной циркуляции жидкости в системе без изменения показателя давления

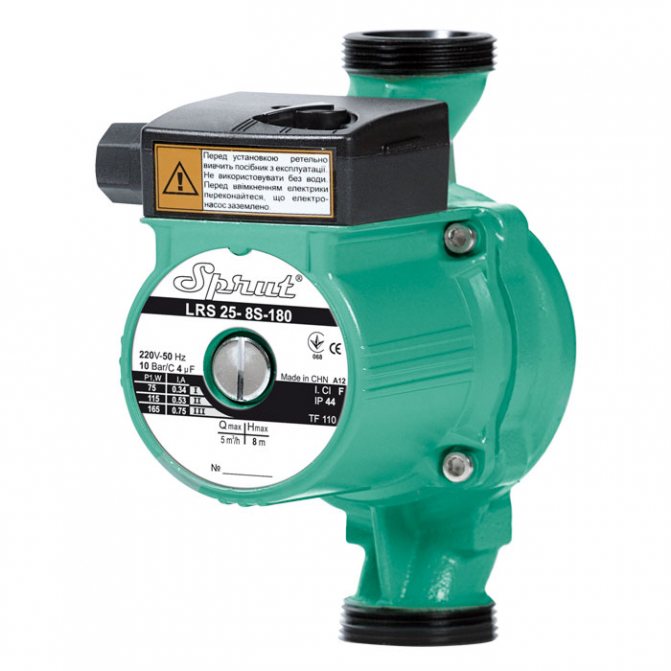

Циркуляционный насос – это прибор, работающий в замкнутой отопительной системе и выполняющий перемещение воды в трубопроводе. Агрегат поддерживает определённую температуру теплоносителя в системе. Прибор не восполняет потери теплоносителя и не наполняет систему. Наполнение системы осуществляется за счёт специального насоса либо определённого давления в трубах.

Читайте также:

Шпатлевка для укладки и реставрации паркета: как выбирать и применять

Принцип действия циркуляционного насосного оборудования основан на создании непрерывной циркуляции жидкости в системе без изменения показателя давления. Поскольку после установки прибор работает постоянно, главные требования к таким насосам – это низкий уровень шума при работе, экономное энергопотребление, надёжность, долговечность и простота использования.

Важно: циркуляционные насосы – это компактные приборы, которые не занимают много места и не создают шум при работе. Сфера использования циркуляционных агрегатов для отопительных систем довольно обширная

Сфера использования циркуляционных агрегатов для отопительных систем довольно обширная. Они устанавливаются:

в традиционных радиаторных системах;
при обустройстве водяного тёплого пола;
в геотермальных системах;
при организации горячего водоснабжения коттеджей и дач.

В отличие от систем принудительной циркуляции, данное насосное оборудование не нуждается в трубах с увеличенным диаметром. Кроме этого прибор имеет следующие преимущества:

быстрота нагревания помещения;
котёл можно установить в любое подходящее место;
потери теплоносителя и воздушные пробки сведены к минимуму;
за счёт термореле обеспечивается автоматическое управление температурными режимами;
затраты на электроэнергию снижаются благодаря использованию авторегулировки частоты вращения ротора;
поскольку в приборы отопления постоянно подаётся жидкость, продлевается срок их эксплуатации.

Определение мощности

При выборе насоса нужно учитывать такие факторы, как:

мощность отопительных радиаторов;
скорость движения теплоносителя;
общая длина трубопровода;
проходное сечение трубопроводов;
мощность котла.

Расчеты

Чтобы точнее определить мощность насоса, можно воспользоваться правилом 1 кВт мощности к 1 литру прокачиваемой воды. Так, насос мощностью 25 кВт может обеспечить циркуляцию максимум 25 литров теплоносителя.

Иногда применяется упрощенная схема выбора, основанная на площади отапливаемого помещения:

для отопления постройки площадью до 250 м2 покупают насос мощностью 3,5 кубометра воды в час и силой напора 0,4 атмосферы;
от 250 до 350 м2 – мощностью 4,5 кубометра в час и силой напора 0,6 атмосфер;
от 350 м2 – мощностью 11 кубометров в час и силой напора 0,8 атмосфер.

Европейская методика расчета

При выборе оборудования можно пользоваться еще одной методикой – типовыми проектами обустройства жилья, разработанными в Европейском Союзе. Так, на 1 м2 пространства должна приходиться мощность насоса 97 Ватт при условии, что температура воздуха на улице составляет 25С° (минус), или 101 Ватт – если температура опускается до 30С° (минус).

Эта норма действует для построек высотой от трех этажей и больше. При обустройстве частного дома высотой до двух этажей мощность насоса на 1 м2 площади должна составлять 173 Ватта при уличной температуре до 25С° мороза и 177 Ватт – ниже 25С°.

Читайте также:

Короб из гипсокартона для труб — как сделать своими руками, пошаговая инструкция

Значение Круговорота воды в природе

Значение Круговорота воды в природе для всей нашей планеты трудно переоценить.

Круговорот воды в природе объединяет все оболочки Земли, в том числе и конечно в первую очередь объединяет гидросферу.
Благодаря Круговороту воды переносится большое количество веществ необходимых для поддержания жизни на Земле.
Круговорот вод в природе очищает воды мирового океана.
Круговорот влияет и регулирует климат планеты.
Благодаря круговороту воды в природе вода попадает практически во все уголки земного шара.
…

Из чего состоит отопительная система?

Система отопления с принудительной циркуляцией состоит из:

котла (твердотопливного, газового или электрического);
расширительного бака мембранного типа;
циркуляционного насоса, мощность которого подбирается индивидуально;
радиаторов (батарей) отопления;
труб;
фитингов – переходников, используемых для соединения труб;
кранов (шаровых и пробковых);
обратных клапанов;
воздухоотводов;
фильтров, которые обеспечивают работоспособность отопительного котла и насоса;
крепежных элементов.

При выборе необходимого для функционирования системы оборудования следует обязательно учитывать:

мощность приобретаемого котла и радиаторов;
размер трубопровода;
скорость перемещения теплоносителя.

Однотрубная схема

Однотрубная схема предполагает совмещение подающего и обратного трубопроводов. Теплоноситель подается через специальный трубопровод с запорной арматурой. Предусматривается отдельный патрубок с вентилем для слива воды в канализацию.

После нагрева в котле теплоноситель, пройдя по стоякам и радиаторам и отдав им необходимое количество тепла, поступает в насос. Последний обеспечивает нагнетание потока, движущегося к котлу.

Бак мембранного типа, который включает однотрубная система, позволяет предотвратить возникновение аварийных ситуаций.

Такой бак может быть не только закрытым, но и открытым. Он устанавливается на верхнем (техническом) этаже здания.

Если бак закрытый, то и система отопления закрытая. Если же открытый, то и систему называют открытой.

Группа безопасности

Однотрубная система обязательно включает группу безопасности, состоящую из:

Читайте также:

Дом с гаражом и навесом: 3 варианта размещения постройки

воздухоотвода;
предохранительного клапана;
манометра и термометра, часто объединяемых в одном корпусе.

Такая группа позволит оперативно снизить избыточное давление в системе, предотвратив тем самым разрыв трубопровода и поломку оборудования.

Допустим монтаж приборов из группы безопасности отдельно друг от друга. Например, врезка предохранительного клапана осуществляется немного выше котла. Однако это не всегда оправдано с точки зрения затрат на монтаж системы отопления.

Радиаторы при такой схеме могут подключаться по-разному: диагонально, параллельно и т.д. Желательно предусмотреть терморегуляторы и краны Маевского на каждой батареи. В продаже можно найти модели радиаторов с заранее вмонтированными кранами.

Разводка труб в системе может быть горизонтальной и вертикальной. Оба типа разводки допускают подключение к бойлеру и системе теплого пола.

Для этого лишь следует предусмотреть специальный распределительный коллектор. позволяющий обеспечить поступление нагретого теплоносителя одновременно в радиаторы, бойлер и контур теплого пола.

Какие показатели учитывать при выборе насоса

Правильный выбор насоса основан на показателе гидравлического сопротивления, преодолеваемого самим прибором, в процессе создания требуемого напора и силы водяного потока. Для оптимально подобранного насоса рекомендуемая мощность должна иметь уровень ниже, чем расчетная, на 10-15% от показателя расчетной мощности. В случае превышения уровня необходимой мощности прибор может иметь более короткий срок эксплуатации, что приведет к его скорой изнашиваемости. Возможно повышение уровня шумов в системе отопления. Если мощность агрегата будет меньше, то в данных условиях не будет обеспечено необходимое количество теплоносителя.

Система с принудительной циркуляцией

Здесь движение теплоносителя по сети трубопроводов происходит за счет работы циркуляционного насоса, создающего в ней избыточное давление. Введение в схему перекачивающего устройства позволило добиться таких преимуществ:

уменьшение диаметров труб. Скорость течения жидкости выросла, и теперь для обеспечения потребного расхода можно применить меньшее проходное сечение труб;
повышение эффективности работы. Если схема отопления с принудительной циркуляцией разработана грамотно, то вода с высокой температурой успешно достигнет как ближних, так и самых дальних радиаторов;
трубы можно укладывать наиболее удобным способом, что играет огромную роль в вопросах дизайна интерьера. Львиную долю магистралей можно спрятать, используя короба или конструкции пола и стен;
удобство и комфорт при эксплуатации. Дело в том, что принудительная циркуляция дает возможность реализовать любые проекты по автоматизации поддержания климата в доме;
экономичность в расходе энергоносителей. Вывод проистекает из предыдущего пункта, так как автоматика позволяет обогревать помещения по суточному графику в то время, когда там есть люди;
система легко поддается регулированию.

Монтаж схемы с искусственным побуждением трудоемок, но относительно несложен, его можно спокойно выполнить своими руками. Взять хотя бы расширительный бак мембранного типа, который не надо ставить на чердаке, да еще и контролировать уровень воды, как при самотеке. Его место – в помещении топочной, около котла.

Самым существенным недостатком схемы является ее энергозависимость. Стоит только отключить двухэтажный дом от электроэнергии, и через некоторое время тепла в помещениях как не бывало. Способы устранения недостатка хотя и просты, но затратны: приобретение и использование электрического генератора или, на худой конец, блока бесперебойного питания.

Читайте также:

Душевой поддон своими руками: из плитки и кирпича

Что же касается якобы высокой стоимости материалов, то мы уже обсуждали этот вопрос, говоря об однотрубной системе. Хотя следует отметить, что стоимость зависит от количества регулирующей арматуры и средств автоматизации, заложенных в проект отопления. В бюджетном исполнении сборка схемы обойдется немногим дороже однотрубной.

Как работает агрегат

Принцип действия циркуляционного агрегата очень схож с работой дренажного насоса. Если этот прибор установить в отопительную систему, то он будет вызывать движение теплоносителя за счёт захватывания жидкости с одной стороны и нагнетания её в трубопровод с другой стороны. Всё это происходит за счёт центробежной силы, которая образуется в процессе вращения колеса с лопастями. В ходе работы прибора давление в расширительном баке не изменяется. Если требуется повысить уровень теплоносителя в отопительной системе, устанавливают повышающий насос. Циркуляционный агрегат только способствует преодолению водой силы сопротивления.

Виды отопления с гравитационной циркуляцией

Существует четыре схемы отопления самотеком. При выборе определенной разновидности учитывают желаемую производительность сети и особенности дома. После подбора схемы производят гидравлический расчет, определяются с диаметром труб разводки и параметрами нагревательного оборудования.

Закрытая система

Закрытая схема системы отопления частного дома с естественной циркуляцией работает по следующему принципу:

После нагревания теплоноситель расширяется и вытесняет воду из контура.
Эта жидкость попадает в расширительную емкость закрытого типа. Такой бак состоит из двух камер (водяной и газовой), разделенных эластичной мембраной. Он полностью герметичный.
В результате поступления жидкости в водяную камеру мембрана продавливается в полость газового отсека, от чего там повышается давление.
После охлаждения теплоносителя в сети давление в трубопроводе уменьшается. За счет давления газа мембрана выдавливает теплоноситель обратно в контур.

Для бесперебойной работы сети важно правильно рассчитать объем расширительной емкости. Если речь идет о большом доме с разветвленной системой отопления, то понадобится бак значительного размера

Схема отопительной системы для дома петли Тихельмана

Открытая система

Чаще используется естественная циркуляция в открытой системе отопления частного дома. От предыдущей схемы она отличается конструкцией компенсационной емкости. Бак можно сделать своими руками из обычной стальной или пластиковой бочки. Емкость нужного размера устанавливают под потолком дома или на утепленном чердаке.

Основной недостаток схемы в открытой емкости, через которую в контур проникает кислород, способствующий коррозии отопительных приборов и труб. Также минусом считается и то, что система часто завоздушивается, что вынуждает устанавливать краны Маевского на каждую батарею.

Однотрубная система

Данная схема используется нечасто, потому что не может похвастаться эффективностью. Из-за последовательного подключения всех радиаторов к контуру в каждый последующий прибор поступает теплоноситель с более низкой температурой. Это способствует неравномерному прогреву дома, вынуждает увеличивать количество секций в радиаторах по мере их удаления от котла.

Плюсы однотрубной разводки заключаются в простом монтаже и небольшом расходе материалов. Для устройства сети не нужны сложные гидравлические расчеты. Минусы данной схемы состоят в том, что удаленные от нагревательного оборудования комнаты хуже отапливаются. При учете, что придется монтировать дополнительные секции, экономия на трубах несущественная.

Двухтрубная система

Намного выгоднее делать двухтрубную разводку. При этом прокладывается подающий и обратный трубопроводы, а все отопительные приборы подключаются к контуру параллельно. Благодаря этому во все батареи попадает теплоноситель с одинаковой температурой, а дом прогревается равномерно.

Положительные моменты использования двухтрубной схемы:

Равномерный прогрев постройки большой площади и с несколькими этажами.
Не нужно монтировать дополнительные секции на радиаторы, чтобы откорректировать теплоотдачу.
Проще наладить и отрегулировать работу сети. Можно настраивать температуру обогрева в каждом помещении и ремонтировать батареи без остановки работы сети.
Для устройства разводки используют трубы меньшего сечения, чем при однотрубной схеме.

Особенности агрегата

в традиционных радиаторных системах;
при обустройстве водяного тёплого пола;
в геотермальных системах;
при организации горячего водоснабжения коттеджей и дач.

быстрота нагревания помещения;
котёл можно установить в любое подходящее место;
потери теплоносителя и воздушные пробки сведены к минимуму;
за счёт термореле обеспечивается автоматическое управление температурными режимами;
затраты на электроэнергию снижаются благодаря использованию авторегулировки частоты вращения ротора;
поскольку в приборы отопления постоянно подаётся жидкость, продлевается срок их эксплуатации.
