Уходит в прошлое чугун, из которого изготавливались батареи квартир, частных домов. На смену ему приходят современные материалы – алюминий или биметалл. Они легче по весу, проще в монтаже. Однако домашний мастер при монтаже отопления сталкивается с проблемой выбора, ввиду широкого ассортимента подобных изделий на прилавках российских магазинов. Сегодня рассмотрим лучшие биметаллические радиаторы отопления для квартиры, разберемся с техническими характеристиками, которыми они обладают. Попутно стоит узнать о правилах расчетов количества секций, преимуществах и недостатках биметалла, особенностях установки.
Биметаллические отопительные приборы завоевывают все большую популярность

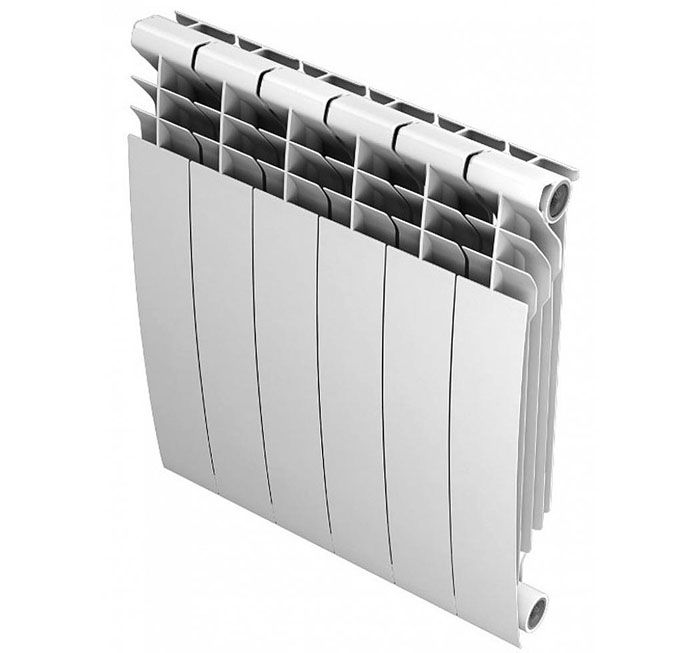

Что представляет собой биметаллический радиатор?
Как видно из названия отопительного устройства, изготавливают его из двух различающихся по свойствам металлов. Корпус выполняется из алюминия, который отличается хорошей теплоотдачей и малым весом. Для усиления обогревающих свойств внешней части батареи придают особую форму для свободной циркуляции потоков воздуха.
Внутри радиатора размещается стальной или медный сердечник, по которому циркулирует горячая вода или другая жидкость. Материал труб очень прочный, поэтому способен выдержать давление теплоносителя до 100 атмосфер (некоторые модели), и разогрев до 135 °С.
Изделие из биметалла сочетает в себе прочность стали и превосходную теплопроводность алюминия.
Внимание! На рынке присутствуют полубиметаллические радиаторы отопления, которые оснащаются только вертикальными усиливающими трубками из стали. При этом остальная часть выполняется из алюминия. Такие батареи отличаются более высокой теплоотдачей по сравнению с биметаллом, что является плюсом, и стоят ощутимо дешевле. Однако монтаж таких изделий в централизованную сеть не рекомендуется ввиду низкой прочности и износостойкости.
Что такое биметалл: области применения
Биметаллом называют материал, состоящий из нескольких слоев различных сплавов. Для радиаторов отопления используются стальные конструкции, способные выдерживать гидроудары с алюминиевым напылением. Наружный слой обеспечивает хорошую теплоотдачу. Применяются также алюминиевые радиаторы с медным сердечником.
Строение отопительного прибора из биметалла
Полезная информация! Биметалл применяется в различных отраслях, где нужно совместить характеристики двух и более сплавов. Это повышает долговечность работы и надежность узлов и агрегатов.
Производитель предлагает широкий ассортимент следующих материалов:
- коррозионностойких;
- антифрикционных;
- электротехнических (проводники, контакты);
- инструментальных;
- износостойких;
- термобиметаллов.
Эти монеты тоже изготовлены из биметалла
Преимущества биметалла
Популярность современных радиаторов из биметалла не случайна. Их отличает набор уникальных свойств и преимуществ.
- Продуманная конструкция корпуса создана для максимальной теплоотдачи и свободной циркуляции воздуха по принципу конвекции.
- Радиаторы собираются из секций, что позволяет легко наращивать или укорачивать их в зависимости от потребностей хозяев жилья.
- Монолитные конструкции отличаются высочайшей стойкостью к гидроударам, полным исключением протечек и сроком эксплуатации до 100 лет.
- Батареи из биметалла отличаются привлекательным дизайном, представлены в разнообразной цветовой гамме и покрыты защищенным от повреждений и выгорания двухслойным красящим составом.
- Алюминиевый корпус стремительно нагревается и так же быстро остывает, что дает возможность тонкой настройки температуры с помощью регулятора.
- Стальной или медный коллектор биметаллических радиаторов способен постоянно выдерживать химически активный теплоноситель.
Обратите внимание! Для предотвращения появления коррозии нужно регулярно стравливать воздух, чтобы не допустить длительного контакта кислорода с внутренней частью прибора.
- Устройства демонстрируют высокую устойчивость к нагреву и способны выдержать даже 130 °С.
- Продуманная система соединений делает монтаж очень простым.
Система централизованного отопления: основные характеристики
Для квартирных радиаторов предъявляются особые требования, так как они станут частью центрального теплоснабжения, у которого своя специфика работы. Все подобные системы имеют схожие эксплуатационные условия – теплоноситель по теплотрассам поступает от ТЭЦ или котельной к многоэтажному дому, где с помощью помпы и другого оборудования, распределяется по внутренним трубопроводам, которые доставляют его непосредственно в жилище.
Централизованное отопление
Система централизованной подачи тепла имеет свои подводные камни и существенные недостатки:
- Колебание температурных показателей (то стремительный разогрев, то остывание);
- Возможность резких перепадов давления – гидроудары;
- Низкий коэффициент передачи тепла к батареям, как следствие, недостаточный обогрев помещений и неравномерная температура последних (одни горячие, другие более прохладные);
- Сезонный слив теплоносителя из системы;
- Плохое качество воды – наличие агрессивных компонентов, кислорода, шлама, жесткости, кислотности и др.
Схема распределения тепла в многоквартирном доме
Все вышеперечисленное, со временем, приводит к повышенному износу оборудования. А в ситуации, когда происходит гидравлический удар, соединения и сами батареи могут начать протекать или вовсе лопнуть, принеся немало хлопот. Также из-за не идеального теплоносителя, который может, при циркуляции, нести налет, частицы ржавчины, извести и прочего мусора, забиваются каналы и трубы радиаторов. Результатом этого будет недополучение оплаченного теплоресурса, а также повышенные коррозийные реакции внутри обогревателей, что значительно сокращает их срок годности.
Важно! Чтобы минимизировать все перечисленные риски, нужно грамотно подбирать отопительные приборы.
Секционный или монолитный биметалл?
Более распространенным на рынке является секционный вариант биметаллических радиаторов отопления. Это обосновано тем, что он дает больший простор для монтажа в различных условиях. Он позволяет при расчете площади обогрева легко прибавить или отнять нужное количество секций и отличается демократичной ценой.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как выпустить воздух из батареи отопления: используем кран Маевского
Монолитная конструкция имеет улучшенные эксплуатационные характеристики: она выдерживает значительно большее давление теплоносителя, легко переносит даже самые мощные гидроудары и имеет срок службы, равный 100 годам. Также исключаются возможные у секционных радиаторов протечки между блоками. Достигаются описанные качества за счет цельнолитого стального сердечника, который не имеет слабых мест в виде стыковочных ниппелей.
Главный минус монолитного биметалла – это его высокая стоимость.
Монтаж биметаллических батарей
Как правило, установка биметаллических батарей не вызывает особых сложностей. Главное, не упустить тот момент, что во время монтажа используется и правая, и левая резьба. Если подтянуть гайки в неверном направлении, то могут возникнуть протечки. Обычно в набор к батареям входят гайки с обоими видами резьбы.
Пошаговая инструкция для установки биметаллических батарей:
установка
- Сборка. Как правило, она выполняется в месте реализации радиатора или на самом производстве. Если приобретена батарея в разборном виде, то лучше пригласить опытных сантехников для сборки.
- Схема подключения. При ее продумывании необходимо учесть расположение труб, необходимость подключения новых кранов и т. д. Как показывает практика, оптимальный вариант для схемы подключения — диагональный.
- Выбор материала для монтажа. При соединении сантехнических фитингов может быть использован лен с герметиком или специальные ленты. Выполнение резьбовых соединений должно осуществляться с точно отмеренным усилием — то есть, важно затянуть их сильно, но не перетянуть (во избежание срыва резьбы).
- Непосредственный монтаж батарей. Следует учесть, что обязательны определенные отступы: от стены — 3-4 см, от подоконника — 8-12 см, от пола -11-20 см. Обычно радиаторы реализуются в защитной полиэтиленовой пленке. Снимать ее лучше всего после окончания монтажа, чтобы не причинить вред поверхности.
- Открытие кранов. Это необходимо делать максимально плавно, чтобы предотвратить забивание проточного течения труб. Также следует выпустить воздух из радиатора через воздушники. Отсутствие протечек — идеальный вариант, хотя обычно при первом включении их избежать мало кому удается. При обнаружении протечки, ее следует устранить и систему запустить вновь.
Для безопасной и исправной работы биметаллических радиаторов:
- не рекомендуется загораживать их ширмами и экранами;
- обязательно поставить перемычку на трубы, а между ними и батареей — два крана и регулятор;
- учитывать, что течи появляются редко, но если это вдруг случилось, то скорее всего проблема в фитинговом соединении с батареей.
Межосевое расстояние
Межосевым расстоянием называют дистанцию между расположением нижнего и верхнего коллекторов. Как правило, параметр указывается в миллиметрах. Стандартно выпускаются типоразмеры от 200 до 800 мм. Этих вариантов обычно хватает, чтобы подобрать радиаторы под установленную в комнате разводку.
Чаще на рынке встречаются изделия с расстоянием между сердечниками в 500 и 350 мм. Такие размеры стандартны для большинства современных новостроек. Трудности возникают при поиске узких 200-миллиметровых батарей, которые хорошо подойдут для маленькой кухни или туалета, а широкие 800-милиметровые изделия обычно поставляются только по индивидуальному заказу.
Чугунные радиаторы отопления – какие лучше? Преимущества, недостатки
Чугун является прочным надежным материалом, тяжелым и долговечным. Чугунное отопительное оборудование используется в квартирах, частных домах, коттеджах, дачах. Материалу требуется длительное время на нагрев, что вызовет дискомфорт в начале отопительного сезона. Но это работает в обратную сторону – при отключении батареи остаются теплыми какое-то время.
Преимущества чугунных моделей:
- Долгое остывание. Толстый корпус удерживает тепло – отопительный сезон закончится позже, чем у соседей.
- Надежность и долговечность. В старых домах встречаются чугунные батареи, которым 50 и больше лет.
- Устойчивость к коррозийному воздействию. Материал нетребователен к качеству, типу теплоносителя.
Недостатки:
- Большой вес. Сложно доставить и установить.
- Цена выше, чем у стальных и алюминиевых.
- Долгий нагрев. На прогревание уйдет время.
Выбираем производителя
Поскольку биметаллические радиаторы обходятся недешево и ставятся на долгие года и даже десятилетия, важно приобрести действительно качественный продукт от проверенного и надежного производителя. Хорошо зарекомендовали себя следующие фирмы:
- Global;
- Sira;
- Rifar;
- STOUT;
- Royal.
Обратите внимание! Продукция европейских брендов, как правило, отличается высоким качеством сборки и материалов производства. Тем не менее она не всегда приспособлена к особенностям отечественных теплосетей.
Выводы и полезное видео по теме
Видео-обзор наглядно демонстрирует особенности конструкции композитных радиаторов и основные требования, которым должен отвечать качественный прибор:
Полноценные биметаллические радиаторы сочетают в себе положительные характеристики обеих материалов. Батареи отличаются высокой тепловой мощностью, стойкостью к гидроударам и отличными декоративными свойствами. Их приобретение – оправданная инвестиция при условии покупки сертифицированного товара.
Расскажите о том, как выбирали биметаллический прибор отопления для собственной квартиры или загородного дома. Поделитесь, какой аргумент стал решающим в вашем выборе? Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте тематические фотоснимки.
Global
Модели радиаторов итальянского производителя заслужили хорошую репутацию и на просторах СНГ. Внутренности батарей изготавливаются из легированной стали, внешняя часть – алюминиевый сплав. Обладают всеми преимуществами качественного биметалла. К недостаткам относят небольшое падение теплоотдачи при снижении градуса теплоносителя.
Максимальная рабочая температура – 110 °С, давление – 35 атм. Ассортимент представлен следующими моделями с межосевым расстоянием 350 и 500 мм:
- Global STYLE 350/500. Теплоотдача 1 секции – 120 и 168 Вт соответственно.
- Global STYLE PLUS 350/500. Мощность секции – 140/185 Вт.
- Global STYLE EXTRA 350/500. Теплоотдача одной секции – 120/171 Вт.
Особенности разных конвекторов отопления
Следует понимать отличия между разными видами батарей из двух металлов. Композитные изделия принято классифицировать по следующим критериям: составу внутреннего стержня, внешнему исполнению и типу использованного металла.
Биметаллические и полубиметаллические радиаторы
Пользователи часто путают истинные биметаллические батареи с «полукровками» – полубиметаллическими аналогами.
«Чистый» биметалл
Алюминий задействован для изготовления внешнего кожуха прибора. Сердечник конвектора на 100% состоит из нержавеющей стали или меди. В процессе производства трубы, размещенные в специальные формы, заполняются под давлением алюминием – образуется герметичная конструкция.
Читайте также:
Внешняя оболочка не контактирует с теплоносителем и выполняет роль теплообменника. Главная особенность биметаллических радиаторов – высокая прочность и гарантия от протечек
Полноценный биметалл стойко переносит давление централизованной и автономной системы отопления.
Полубиметаллические батареи
Внутренний «скелет» радиатора собран из двух металлов: вертикальные направляющие – нержавеющая сталь, горизонтальный трубопровод – алюминий. Возможна и обратная комбинация.
Подобный альянс металлов не в состоянии обеспечить должную надежность коммуникаций центрального отопления. В теплоносителе может содержаться щелочь, которая во взаимодействии с алюминием провоцирует появление коррозии. Разрушительные процессы со временем «переходят» и на стальные составляющие радиатора.
Кроме того, целостность изделия может оказаться под угрозой из-за теплового расширения металлов – при граничных температурах возможны протечки.
Внешне полубиметаллические радиаторы не отличаются от полноценных биметаллических собратьев. «Полукровок» выдает более легкий вес и заниженная стоимость
От покупки некачественного композита лучше отказаться, особенно если речь идет о централизованном отоплении.
Секционные и монолитные модели
Среди многообразия биметаллических батарей отопления выделяют два типа конструкций:
- секционные:
- монолитные.
Модели, собираемые из секций, привлекают вариативностью характеристик. Они предоставляют возможность приобрести прибор с точными значениями теплоотдачи, требующимися для обогрева помещений. Монолитные такими плюсами не обладают.
Наборные системы
Разборные радиаторы, панели которых соединены при помощи ниппелей. Горизонтальные отрезки труб отдельных секций имеют разнонаправленную резьбу для стыковки крепежных ниппелей и уплотнительной накладки.
Наборные модели более популярны благодаря практичности – есть возможность регулировать тепловую мощность, добавляя или отнимая нужное количество секций. Дополнительный плюс – ремонтопригодность
Недостатки секционных радиаторов:
- стыки – слабые места коллекторов, где вероятны протечки;
- ограниченность рабочего давления – до 20-30 бар.
К веским недостаткам относят также частичное попадание теплоносителя на алюминиевую «рубашку» при протекании.
Монолитные приборы
Перечисленных недостатков лишены цельные модификации. Литой радиатор способен выдержать скачки давления в пределах 100 атмосфер.
Минусы монолитных батарей: нет возможности варьировать тепловую мощность, завышенная стоимость – на 20-30% дороже секционных моделей с аналогичными параметрами
Для высотных зданий (10 и более этажей) специалисты рекомендуют выбирать цельные радиаторы, так как в отопительной системе будет значительное давление.
Медный или стальной сердечник?
Большинство производителей предлагают гибридные батареи со стальным трубным каркасом. Основная причина – ценовая доступность металла и хорошие прочностные характеристики. Симбиоз стали и алюминия позволил достичь стойкости к колебаниям давления в системе отопления, повысить уровень теплоотдачи конвектора и снизить его инертность.
В радиаторах «медь + алюминий» теплообменные трубки выполнены из меди. Нагревающие панели – алюминиевые пластины, спаянные с внутренним медным каркасом
Преимущества батарей с медным сердечником:
- вероятность появления коррозии отсутствует;
- трубопровод из меди переносит любые гидроудары – оптимальный вариант для эксплуатации в отечественных системах централизованного отопления;
- высокая эффективность прибора – теплоотдача меди превосходит показатели стали.
Медно-алюминиевые радиаторы отличаются длительностью службы – более 50-ти лет. Недостаток медных модификаций – высокая цена.
Sira
Итальянская марка позиционирует свои товары как продукцию класса «премиум». Она выделилась на рынке благодаря высокому качеству и приятному дизайну, основанному на плавных скругленных формах. Кроме того, в линейке есть модели с достаточно редко встречающимся межосевым расстоянием в 200 и 800 мм. Максимальная температура теплоносителя –110 °С, давление – 30 атм.
В модельный ряд входят такие модификации:
- Sira Gladiator 200/350/500 (межосевое расстояние) – 92/140/185 Вт (мощность секции).
- Sira RS Bimetal 350/500/800 – 145/201/282 Вт.
- Sira Ali Metal 500 – 187 Вт.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как установить кран на батарею отопления
Особенности выбора отопительных приборов
Теперь людям уже не нужно прятать или украшать радиаторы, т. к. современные приборы могут стать достойным украшением любого интерьера. Радиаторы, которые продаются сегодня, могут отличаться по цвету, размеру, материалу изготовления и общему стилю выполнения, поэтому не составит труда выбрать самый подходящий вариант.
Радиаторы отопления
Внимание! Невзирая на то, что мы привыкли к батареям светлых цветов, теплоотдача черных приборов приблизительно на ¼ выше исключительно за счет окраски. Хотя при выборе цвета лучше ориентироваться все же на дизайн жилища и личные предпочтения.
Какие выбрать радиаторы отопления
В зависимости от материала радиаторы делятся на:
- алюминиевые;
- биметаллические (из сплавов двух металлов);
- чугунные;
- стальные.
Радиатор в интерьере
Именно от материала зависит упомянутое выше давление, коэффициент отдачи тепла, теплоемкость, устойчивость к механическим и химическим повреждениям, а также эксплуатационный срок.
Радиаторы в интерьере
Также обращайте внимание на способ подсоединения к отопительной магистрали. Соединение может быть боковым, нижним и универсальным. Характерно, что в современных радиаторах предусмотрены все эти способы подключения.
Варианты присоединения радиаторов
Внимание! Очень важна и экологичность материала, используемого при изготовлении отопительных приборов. Во внутренних элементах не должно быть формальдегида, также приветствуется качественное полимерное напыление на поверхности.
Теперь более детально о каждом материале.
Rifar
Отечественная компания занимает высокие места в рейтингах и успешно конкурирует с европейскими брендами. Секции одной из линеек радиаторов – Monolit – соединяются методом контактно-стыковой сварки, благодаря чему создается монолитная конструкция, выдерживающая самые экстремальные условия эксплуатации и температуру до 135 °С.
В линейке присутствуют следующие популярные модели:
- Rifar Base 500. Теплоотдача одного элемента – 136/204 Вт.
- Rifar Forza 350/500 – 136/202 Вт.
- Rifar Monolit 350/500 –134/194 Вт.
- Rifar Alp 500 – 191 Вт.
Радиаторы STOUT
Особого внимания заслуживает отечественный бренд STOUT, еще не так широко распространенный на рынке, но уже заслуживший множество положительных отзывов пользователей. Батареи имеют лучшие эксплуатационные характеристики: максимальное рабочее давление – 100 атм, температура – 135 °С.
Радиаторы этой марки отличаются множеством преимуществ:
- Производство на крупнейшем и самом известном отечественном .
- Контроль на каждом этапе производства.
- Опрессовка максимальным давлением до и после покраски.
- Доступная цена, которая достигается не за счет снижения качества, а благодаря оптимизированным логистическим процессам и сотрудничеству с проверенными поставщиками.
- Количество секций от 4 до 14, благодаря чему можно установить радиаторы где угодно.
- Правильная геометрия каждой секции, что обеспечивает максимально высокий уровень теплоотдачи.
- Адаптированы для работы как в центральных, так и в автономных системах отопления.
- 10 лет гарантии от производителя, страховка на 1 000 000 евро в Ингосстрахе.
В линейку входят 2 модели:
- STOUT Space 350 с теплоотдачей секции 130 Вт;
- STOUT Space 500 с теплоотдачей секции 180 Вт.
Параметры выбора
Главным моментом, на который стоит обращать внимание, при подборе радиаторов является материал, из которого они изготовлены. Разные сплавы будут различно себя вести в одних и тех же эксплуатационных условиях. На данный момент рынок готов предложить четыре основных вида отопительной техники:
- чугунную;
- алюминиевую;
- стальную;
- биметаллическую.
Виды радиаторов
Для каждого типа обогревателя заводом-изготовителем прописаны его технические характеристики:
- рабочее давление;
- максимально допустимое давление;
- конструктивная особенность (секционная, трубчатая или панельная);
- объем воды;
- рекомендуемая жесткость и температура теплоносителя;
- гарантийный срок эксплуатации прибора.
Разнообразие дизайнов отопительного оборудования
Большинство производимой на рынке продукции делается под требования государств ЕС, качество тепловых сетей, которых, в разы превосходит отечественные. Поэтому обязательно учитывайте этот факт при покупке. К примеру, показатель давления в наших централизованных отопительных системах составляет 11-16 атмосфер для высотных строений и 5-10 атмосфер в стандартных 5-ти этажных хрущевках. Рабочая температура подаваемой жидкости колеблется в пределах 65-90 °C. Выбирая отопительную технику, опираясь на эти данные, Вы обезопасите себя от возможных аварийных ситуаций.
Видео. Какие радиаторы выбрать
Royal Thermo
Очередная итальянская марка радиаторов, отличившаяся широким ассортиментом изделий и оригинальным дизайном. Особенно интересно смотрится модель PianoForte. Возможен заказ радиаторов различных цветов. Конструкция батарей изготовлена по запатентованной технологии Power Shift: в вертикальном коллекторе устанавливаются дополнительные ребра, повышающие теплоотдачу.
По сравнению с другими марками радиаторы этой фирмы рассчитаны на меньшее рабочее давление – 20 бар. Температура теплоносителя также не слишком высока – 90 °С.
Популярные модели:
- Royal Thermo BiLiner 350/500 – 117/171 Вт;
- Royal Thermo Revolution Bimetall 500 – 116/168 Вт;
- Royal Thermo Vittoria 350/500 – 114/167 Вт;
- Royal Thermo PianoForte 500 – 185 Вт.
Для частного дома или квартиры?
Компаний, специализирующихся на производстве РО, насчитываются десятки и сотни. Конкуренция бешеная. Маркетологи придумывают все новые аргументы в пользу своей продукции. Это делает выбор по характеристикам богаче, а совершение покупки обычным покупателем – сложнее. Давайте начнем с самого простого.
Если вам нужен прибор для частного дома или квартиры с индивидуальной системой отопления, то выбирайте по мощности и дизайну. Т.е. увидели понравившуюся внешне модель, подобрали ее по мощности/размеру – и все. Для квартиры в многоэтажном доме, куда теплоноситель подается по трубам централизованной системы отопления, нужно учитывать еще и рабочее давление, установленное производителем. Оно не должно быть ниже 10-12 атмосфер. В противном случае конструкцию порвет при подаче воды.
| Критерий сравнения | Разновидности | Характеристики |
| Исполнение | Секционные |
|
| Трубчатые |
|
|
| Панельные |
|
|
| Материал радиатора | Чугун |
|
| Сталь |
|
|
| Алюминий |
|
|
| Биметалл (сталь+алюминий) |
|
|
| Медь |
|
|
| Материал прокладок | Силикон | Выдерживает высокие температуры, эффективно компенсируя расширение металлических конструкций. Идеальный вариант для систем отопления с низким давлением, например, в частных домах. |
| Паронит | Паронит представляет собой прессованную резину с примесью асбеста и других компонентов. Долговечен, выдерживает высокие температуры. Применяется чаще всего в централизованных системах отопления. | |
| Фторопласт | Изделие из термостойкого полимера, устанавливаемое без смазки. Выдерживает воздействие любых видов теплоносителей. | |
| Картон | Пропитанный масляной краской, специальный картон успешно справляется со своей функцией в алюминиевых и биметаллических РО, установленных в частных домах. | |
| Теплоноситель | Вода | Речь не о простой воде, а о специально подготовленной. Именно такая циркулирует в централизованной системе отопления. В ней лимитируется содержание солей жесткости (из-за которых в трубах образуются солевые отложения — накипь) и кислорода (из-за которого материал корродирует, разрушается). Требования к воде в ЕС и РФ отличаются, поэтому при покупке радиатора отопления зарубежного производства рекомендуется учитывать и химический состав воды в вашей системе отопления. Его при желании можно узнать в ЖЭС. |
| Антифриз | Антифризы или «незамерзайки» применяются для систем с индивидуальным контуром отопления. Они нужны в случае риска замерзания теплоносителя из-за отключенного котла. Как известно теплоноситель всегда в системе. Если, например, зимой вода в системе замерзнет, то из-за расширения она порвет трубы, радиатор и т.п. Антифризы при средних минусовых температурах не мерзнут. В качестве таких теплоносителей могут выступать этиленгликоль, пропиленгликоль, спиртовые растворы. | |
| Место установки | Стационарные | Традиционные радиаторы отопления, установленные в большинстве квартир. Крепление к стене осуществляется с помощью специальных штырьевых или угловых кронштейнов |
| Напольные | То же, что и стационарные приборы, только устанавливаются на специальные ножки. | |
| Рабочее давление* | до 10 атм. | Такие значения преимущественно характерны для приборов панельного типа. |
| до 20 атм. и выше | Для трубчатых и секционных РО. | |
| Межосевое расстояние | 350, 400, 500, 600, 700 мм | Расстояние между осями горизонтальных коллекторов, по которому подбирают устройство для подключения к имеющейся разводке труб. |
| Способ подключения | Боковое одностороннее. (подвид бокового подключения) | Самое распространенное и эффективное решение в плане задействования возможностей РО. Подключение сбоку: сверху – к трубе, подающей теплоноситель, снизу – к отводящей. |
| Диагональное (подвид бокового подключения) | Чаще всего используют при подключении длинных приборов (от 2 м и выше), что позволяет равномерно распределить теплоноситель по всему объему конструкции. Подвод сверху, отвод – от нижней противоположной стороны. | |
| Седельное (подвид бокового подключения) | Для секционных РО при невозможности использования других способов. Подвод и отвод сбоку снизу по разные стороны прибора. Мощность теплообменника в таком случае может упасть на 10-20%. | |
| Нижнее | Для подключения панельных РО при скрытой под полом разводке труб. Подвод и отвод снизу на небольшом расстоянии. Эффективность работы радиатора ниже, чем при боковом и диагональном подключениях. | |
| Тепловая мощность** | значения в широком диапазоне | Характеризует способность радиатора передавать определенное количество тепла от теплоносителя в помещение за час работы. Зависит не только от размеров и устройства РО, но и от температуры теплоносителя, а также воздуха в помещении. |
| Размеры | В среднем: высота от 260 до 800 мм, ширина от 270 до 1800 мм, глубина от 50 до 100 мм | Напрямую влияют на тепловую мощность прибора, т.к. от этого зависит объем циркулирующего в приборе теплоносителя. |
* Перед выбором прибора нужно уточнить в ЖЭС максимальную величину давления в системе отопления. Помните, что для централизованной системы отопления подходят все радиаторы, кроме алюминиевых!
** Нас часто спрашивают о том, как правильно выбрать радиатор отопления по мощности. Чтобы упростить жизнь вам и себе, мы разработали удобный калькулятор. Пользуйтесь на здоровье!
Для тех, кто хочет самостоятельно прикинуть тепловую мощность, можно воспользоваться следующей методикой. Определяем требуемые значения на единицу площади помещения: 100 Вт/м2 – одно окно и одна внешняя стена; 120 Вт/м2 – одно окно и две внешние стены (угловое помещение); 130 Вт/м2 – два окна и две внешние стены (угловое помещение). Например, есть угловая комната 20 м2 с двумя окнами. Тогда ориентировочная мощность РО составит: 20 × 130 = 2600 Вт. Сделаем поправку на то, что паспортные характеристики радиаторов привязаны к идеальным условиям работы устройства – 10% вполне достаточно. Итого получаем потребную тепловую мощность: 2600 × 1,1 = 2860 Вт.
| Марка и страна производства | Модель и размеры секции/панели (Ш×В×Г) | Материал, номинальный тепловой поток на секцию/панель, Вт | Примерная цена за единицу/секцию |
| 1. Global (Италия) | STYLE PLUS 500 (80×575×95) | биметалл, 185 | от 1041 руб. |
| 2. RIFAR (РФ) | ALP-500 (81×570×75 мм) | биметалл, 158 | от 630 руб. |
| 3. SIRA (Италия) | RS 500 (80×572×95) | биметалл, 201 | от 850 руб. |
| 4. RIFAR (РФ) | Monolit 500 (80×577×100) | биметалл, 196 | от 850 руб. |
| 5. Royal Thermo (Италия) | PianoForte 500 (80×591×100) | биметалл, 185 | от 1500 руб. |
| 6. Global (Италия) | ISEO 500 (80×582×80) | алюминий, 180 | от 790 руб. |
| 7. Термал (РФ) | Стандарт Плюс 500 (79×531×72) | алюминий, 198 | от 400 руб. |
| 8. Oasis (РФ) | Al 500/80 (79×531×72) | алюминий, 170 | от 420 руб. |
| 9. Sira (Италия) | ALICE ROYAL 95/500 (80×580×95) | алюминий, 190 | от 560 руб. |
| 10. Royal Thermo (РФ) | Indigo 500 (80×591×100) | алюминий, 185 | от 630 руб. |
| 11. Buderus (Германия) | Logatrend K-Profil 33 300 1200 (1200×300×155) | сталь, 670 | от 2000 руб. |
| 12. КЗТО (РФ) | Гармония 2-500-12 (70×545×80) | сталь, 180 | от 2250 руб. |
| 13. Лидея (Беларусь) | тип 22 500×1000 ЛУ 22-510 (1000×500×47) | сталь, 697 | от 2850 руб. |
| 14. Kermi (Германия) | FKO 22 0510 (1000×500×100) | сталь, 965 | от 2650 руб. |
| 15. Viadrus (Чехия) | Styl (60×580×130) | чугун, 70 | от 1500 руб. |
| 16. МЗОО (Беларусь) | МС-140М-05 (104×588×140) | чугун, 160 | от 500 руб. |
| 17. EXEMET (РФ) | Modern 3-745/600 (45×745×100) | чугун, 102 | от 2000 руб. |
| 18. Terma (Польша) | Aero H (325×900) | сталь, 290 | от 41000 руб. |
| 19. Arbonia (Швейцария, Германия) | Karotherm KM90 (500×943×22) | сталь, 481 | от 100000 руб. |
| 20. GuRaTec (Германия) | Apollo 765/05 (76×768×250) | чугун, 145 | от 6600 руб. |
Кроме собственно теплообменника не забудьте про регулирующую арматуру (термоголовку) и кран Маевского (если не идет в комплекте), которые нужно покупать отдельно. Это же в некоторых случаев касается и монтажных комплектов. Для однотрубных систем отопления потребуется байпас.
Предлагаем вам небольшой рейтинг, в котором собраны лучшие модели радиаторов отопления. Чтобы было удобно сравнивать, мы постарались подобрать приборы с одинаковым количеством секций — чаще всего их будет 6 шт. Такое пограничное решение является наиболее востребованным для стандартных квартир. Все цены приведены исключительно для сравнения.
Сравнение цен
Для объективности приведем модели радиаторов сопоставимой мощности с межосевым расстоянием 500 мм.
| Название | Теплоотдача одной секции, Вт | Средняя цена секции, руб. |
| Sira Gladiator 500 | 185 | 680 |
| Rifar Monolit 500 | 194 | 850 |
| STOUT Space 500 | 180 | 630 |
| Royal Thermo PianoForte 500 | 185 | 1250 |
Радиаторы с межосевым расстоянием 350 мм:
| Название | Теплоотдача одной секции, Вт | Средняя цена секции, руб. |
| STOUT Space 350 | 130 | 620 |
| Rifar Base 350 | 136 | 670 |
| Royal Thermo BiLiner Inox 350 | 117 | 1575 |
| Global STYLE PLUS 350 | 86 | 762 |
Технико-эксплуатационные характеристики
Все базовые параметры радиатора указаны в паспорте отопительного прибора.
Чтобы не ошибиться с выбором, необходимо понимать значение следующих характеристик:
- теплоотдача;
- рабочее давление и температура;
- межосевое расстояние;
- габариты;
- емкость, вес секции.
Тепловая мощность. Параметр указывает на количество тепла, переданного от батареи в атмосферу помещения при заданной температуре теплоносителя (+70°С). Показатель измеряется в Вт.
Среднее значение теплоотдачи композитного радиатора 140-190 Вт. Разбег значений объясняется габаритами секции и особенностями исполнения приборов разных производителей
Исходя из тепловой мощности одной секции, производится расчет требуемой производительности батареи для всей комнаты.
Показатели рабочей среды. Максимальное давление теплоносителя зависит от толщины стального сердечника. Выбор прочности – на усмотрение производителя. Значение параметра колеблется от 15 до 35 бар и определяется исходя из условий эксплуатации батареи.
Немаловажная характеристика – граничная температура теплоносителя. Все полноценные биметаллы способны выдерживать +90°С. Некоторые производители заявляют о более высокой термической стойкости.
Максимальная температура, заявленная в паспорте оборудования разных торговых позиций: Global Style – 110°С, Tenrad – 120°С, Альтермо – 130°С, Grandini – 120°C
Габариты радиатора. Размерные характеристики включают следующие параметры:
- Межосевое расстояние – «пробег» между осями горизонтальных коллекторов. Стандартная величина – 20-80 см. Вертикально ориентированные модели с увеличенным межосевым расстоянием используют, если планировка комнаты не подходит для установки горизонтальных радиаторов.
- Геометрические параметры определяют высоту, ширину, глубину секции. Общая высота радиатора зачастую превосходит межосевой диапазон на 6-8 см. Традиционная ширина ребер биметаллических моделей – 80 мм.
Глубина секции составляет 75-100 мм. Некоторые производители кроме внешних панелей добавляют в конструкцию параллельные ребра для повышения эффективности обогрева за счет конвекционных потоков.
Габаритные размеры: a – высота секции, b –расстояние между горизонтальными осями, с – глубина батареи, d – ширина одной секции. Самые ходовые изделия с высотой сердечника в 35 см, 50 см
Объем и масса. В биметаллических модификациях теплоноситель циркулирует по сердечнику круглого сечения в отличие от алюминиевых собратьев с теплопроводом овального сечения. Емкость одной секции биметалла меньше объема алюминиевой секции при одинаковых типоразмерах.
Например, в конвекторах с межосевым диапазоном в 500 мм наполненность теплоносителем составляет порядка 0,2-0,38 л, при высоте сердечника в 350 мм – 0,15-0,25 л.
Вес стандартной биметаллической батареи габаритами 580/80/80 мм (высота/ширина/глубина соответственно) и межосевым расстоянием 50 см составляет 1,8-2 кг. Меньшая масса – один из признаков полубиметалла.
Сколько понадобится секций?
Чтобы определиться с нужным количеством секций для конкретной площади, сначала следует заглянуть в технический паспорт радиатора. В этом документе содержатся сведения о тепловой мощности каждой секции, выражаемые в ваттах, которые понадобятся для расчета их количества. Нужный объем выделяемого радиаторами тепла зависит от характеристик обогреваемой площади. Рассмотрим распространенные варианты.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как установить полотенцесушитель в ванной самостоятельно
| Параметры помещения | Необходимая мощность для обогрева 1 кв. м площади |
| Одно окно, одна стена, выходящая на улицу, высота потолка – 250–270 см | 100 Вт |
| Одно окно, две наружные стены, аналогичная высота | 120 Вт |
| Две стены на улицу и два окна | 130 Вт |
Как производится расчет?
Высчитать нужное количество секций просто.
- Для получения требуемой тепловой мощности радиаторов для помещения умножаем величину площади на показатель мощности обогрева, определенный по таблице, находящейся выше. Если в квартире нестандартно высокие потолки или панорамные окна, то применяется поправка и результат дополнительно умножается на 1,1.
- Из паспорта биметаллического радиатора берется значение мощности для отдельной секции. Затем результат, полученный в пункте 1, делится на взятую из инструкции к прибору цифру. Таким образом выходит нужное количество секций для комнаты. Нецелые значения округляются в сторону увеличения. Так же поступают и с числом секций, так как часто радиатор состоит из четного их количества.
Пример расчета
Для ускорения операции по подсчету секций используют такую формулу:
Кс = П × Мк / Мс
- Кс – количество секций;
- П – площадь обогреваемой комнаты;
- Мк – мощность, требуемая для обогрева 1 кв. м;
- Мс – тепловая мощность одной секции.
При высоких потолках или больших окнах полученное значение Кс умножается на поправочный коэффициент 1,1.
Например, требуется установить биметаллический радиатор в помещение площадью 20 квадратов стандартной высоты с двумя стенами на улицу и одним панорамным окном. Применяя формулу, рассчитываем: 20 кв. м умножаем на требуемую мощность обогрева 120 Вт и умножаем на 1,1. Результат делим на мощность одной секции, к примеру на 200 Вт.
20 × 120 × 1,1 = 2640 Вт – суммарная мощность радиатора.
2640 / 200 = 13,2 – число секций.
Ввиду того, что чаще количество секций четное, делаем округление в сторону увеличения и получаем батарею длиной 14 секций. Другие формулы расчета можно найти здесь.
К сведению. Некоторые поставщики соглашаются смонтировать или снять с радиатора требуемое количество секций по желанию заказчика.
Критерии выбора изделий для систем с теплоносителем
Статья по теме:
Теплоноситель для системы отопления загородного дома. Хотите узнать какой раствор лучше выбрать, можно ли сделать антифриз самостоятельно, разновидности незамерзающей жидкости? Читайте нашу публикацию.
Выбор биметаллических обогревателей для схем отопления с теплоносителем зависит от нескольких факторов, главным из которых являются технические характеристики. Однако не стоит умалять важность внешнего вида. Эти конструкции должны вписываться в интерьер и если не улучшать его, то точно не портить, как это было со старыми чугунными изделиями. Их приходилось прятать за деревянными декоративными обрешетками, которые задерживали тепло.
Сейчас разберемся с техническими характеристиками. Начнем с количества секций, необходимого для обогрева выбранного помещения.
Системы могут работать на различных теплоносителях. Этот, красного цвета (этиленгликоль), ядовитый и довольно агрессивный к металлам…
… а этот, зеленый (пропиленгликоль), совершенно безвреден для организма человека и системы
