Теплый гараж является мечтой любого автомобилиста, приятно морозным зимним утром сесть в теплый автомобиль и сразу начать движение, не тратя времени на прогрев. К тому же стоянка в теплом гараже крайне благотворно сказывается на техническом состоянии автомобиля. Да и мелкий ремонт в холодное время года перестает быть проблемой.

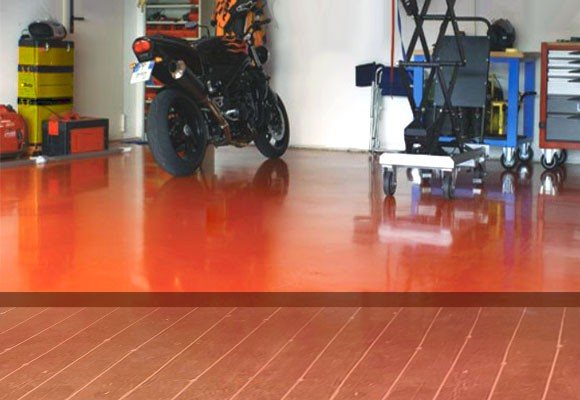

Теплый пол в гараже
Вот почему все больше автолюбителей задумываются об отоплении в гараже. Оптимальным вариантом для этого является теплый пол. Он равномерно прогревает воздух в помещении, причем максимум нагрева получают нижние слои, этим достигается экономия энергии. В гараже часто возникает необходимость заглянуть под машину, если вы для этого ляжете на теплый пол, то ваша спина будет вам благодарна.
Преимущества и недостатки
Выбирая тип отопления, обращают внимание на плюсы и минусы выбранной технологии. Теплый пол привлекает из-за:
- равномерного прогрева поверхности пола. В гараже часто проводят ремонтные работы, и бывает нужно осмотреть дно автомобиля. Удобно и не опасно для здоровья лечь на теплый пол;
- экономия электроэнергии, если использовать для нагрева газовые и твердотопливные котлы;
- достаточно простого утепления стен и крыши, чтобы зимой температура не опускалась ниже 15 °С, что является предельной низкой температурой, по санитарным нормам, для мест стоянки автомобиля. Создается микроклимат, препятствующий образованию ржавчины на кузове и другим поломкам. Прогревается слой воздуха, находящийся ближе всего к автомобилю;
- разнообразие систем отопления для пола.
Хотя теплый пол хорошо поддерживает температуру в помещении, есть у него технические недостатки:
- распределение нагрузки – пол в гараже постоянно испытывает повышенное давление из-за веса машины. Необходимо тщательно рассчитать нагрузку и правильно его смонтировать, чтобы давление от колес не нарушило его работу;
- проблема ремонта. Вся система отопления расположена под полом, и в случае поломки его придется полностью демонтировать.
Проблемы монтажа и эксплуатации
Отвечая на вопрос, нужен ли теплый пол в гараже, необходимо осветить все преимущества такого типа отопления:
- Естественный обогрев. Для человеческого организма наиболее комфортный способ обогрева – с низу вверх.
- Защита от влаги. Постоянно теплый пол исключает сырость в помещении.
- Равномерный прогрев. Равномерно распределенная система под полом гарантирует одинаковую отдачу тепла на всей площади.
Чаще всего в гаражах нет смысла добиваться показателей выше 15 градусов. Именно такой температуры достаточно, чтобы избежать образования наледи или появления сырости.
Теплый водяной пол
Распределительная гребенка системы отопления
Для большей эффективности поверх первичной стяжки накладывается теплоизоляция. Она нужна, чтобы тепло не уходило наружу.
Только после того, как была получена ровная теплоизолированная площадь, начинается монтаж. В зависимости от труб, крепеж происходит или с помощью специальной сетки, или же с помощью фиксирующих устройств.
Последним этапом является финальная заливка бетоном.
Нужно добавить, что сам путь пролегания труб может быть разный. В зависимости от возможностей и ситуации, используют один из трех методов:

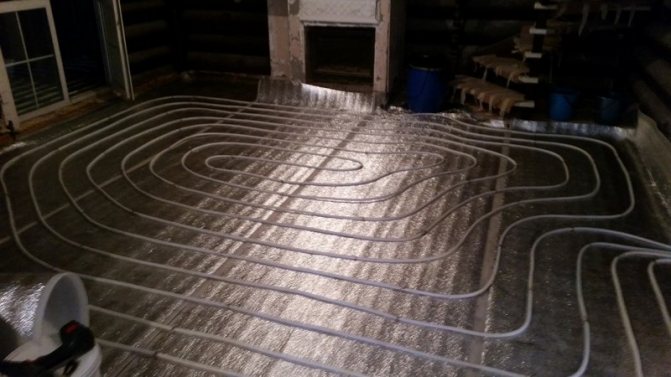

- улитка – трубы располагаются по спирали, обратный ход соответствует прямому;
- змейка – площадь пода заполняется витками прямого хода;
- двойная змейка – обратный ход идет параллельно прямому.
Прямым ходом называется труба, по которой вода поступает, а обратным – по которой она возвращается.
Несмотря на все преимущества, теплый пол в гараже своими руками не стоит спешить собирать. Существует и ряд недостатков:
- Траты. Кроме затрат на расходные материалы и трубы, также потребуется купить насос для корректировки подачи воды в систему отопления.
- Трудность при ремонте. Найти и устранить течь можно только разобрав полы.
- Уязвимость к холоду. В зимний период такое отопление нельзя выключать, не слив воду. В противном случае, она превратиться в лет и трубы могут лопнуть.
ЧИТАТЬ ДАЛЕЕ: Как выровнять пол под плитку три популярных способа
Все это необходимо учитывать при выборе.
Вне зависимости от того, какой был выбран теплый пол, гараж также потребуется подготовить, иначе эффект от подогрева будет минимален.
За счет теплоизоляции удается получить:
- дополнительную защиту от сквозняков;
- более мягкий перепад температур;
- защиту примерзания деталей автомобиля.
Отсутствие теплоизоляции не только сведет на нет работу отопительной системы, но и способно навредить самому автомобилю. Разница температур может быть причиной образования небольшой наледи или конденсата. За счет этого риск появления коррозии значительно возрастает.
Перед тем, как делать теплый пол в гараже своими руками, нужно провести все необходимые коммуникации. Особое внимание должно уделяться проводке, так как часто гараж – удаленная постройка и обнаружить начинающийся пожар или другие проблемы сразу не выйдет.
Если у мастера нет опыта, то можно посмотреть в сети, как делать теплый пол в гараже своими руками: видео такого плана распространяются на тематических каналах и форумах.
Грамотный подход к монтажу теплых полов – это не только залог целости и сохранности железного друга, но и существенная экономия на ремонте автомобился и лекарствах от простуды и болей в спине. Вне зависимости от выбранного типа теплых полов, комфорт во врем пребывания в гараже обеспечен.
Как уже отмечалось, существует несколько основных проблем, связанных с укладкой и последующей эксплуатацией теплых полов.
- Высокая нагрузка на плиту – при заливке бетонного основания обязательно использование пластификаторов и присадок для увеличения прочности. Лучше всего осуществлять заливку полов с помощью готовых смесей. Толщина плиты не должна быть меньше 10 см. Чтобы плита не потрескалась, необходимо не дать раствору быстро высохнуть. Для этого потребуется накрыть бетон пленкой и постоянно поливать основание в течение 7 дней.
- Расчет эффективности теплых полов – определенное тепло отбирает цементная стяжка, еще немного расходуется на нагрев напольного покрытия. Чтобы высчитать наиболее эффективную схему укладки, а также оптимальный материал для финишного покрытия, можно воспользоваться специальными компьютерными программами.
- Сезонные изменения – важно обеспечить работоспособность системы даже в случае, если какое-то время ее не будут использовать. Для этого обязательно предусматривают клапан для сброса теплоносителя. В зимнее время это позволяет избежать размерзания системы отопления.
Теплые полы в гараже или автосервисе помогут создать благоприятные и комфортные условия для работы и хранения автомобиля.
В основной массе случаев гараж располагается на грунте, поэтому очень важно произвести утепление основания. Потому что если не осуществить данную процедуру, то до 40 % энергии будет расходоваться впустую на прогрев земли.
Этапы утепления основания гаража:
- Нужно залить черновой слой стяжки, который должен быть максимально ровным и без существенных изменений по высоте. Затем необходимо дождаться полного ее высыхания и приступать к дальнейшей реализации теплого пола.

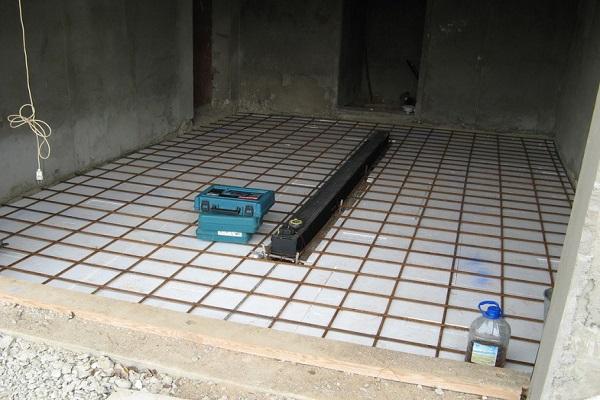

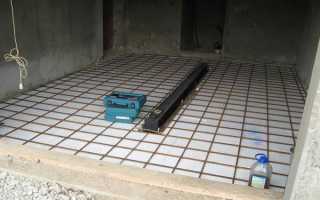

- Следующим этапом выполняется укладка теплоизолирующего слоя, в этой роли можно использовать пеноплекс либо полистирол. Минимальный слой изоляции должен быть 10 см, в том случае если температура зимой опускается меньше 18 градусов. Зимы теплые, то можно обойтись слоем в 7 см.
- Если применяется греющий кабель, то сверху уложенного изолирующего слоя монтируется лента, гарантирующая надежный монтаж провода. Если применяются специализированные нагревательные маты, то этап с укладкой фиксирующей лентой смело пропускаем.
- Греющий провод укладывается зигзагообразно с интервалом в 25 сантиметров. Запрещается пересечение и загибание прогревающего кабеля.
- Соблюдайте особую осторожность в процессе монтажа кабеля. Не допускайте повреждения защитного изолирующего слоя. Если был поврежден провод, следует заменить весь провод целиком. Нельзя делать скрутки или ремонтировать изоляцию. Это значительно снизит срок службы всей конструкции в целом.
- Применение матов существенно упрощает процесс укладки, так как их просто разматывают в зоне размещения и подключают к системе питания.
- Следующим шагом выполняется монтаж термодатчика и терморегулятора. Датчик размещается в «теле» теплого пола, а регулятор крепится на стене в удобном для этого месте.
Установка электрического теплого пола в гараже включает в себя несколько этапов:
Читайте также:
- Создание основания.
- Монтаж теплоизоляции.
- Установка нагревательных элементов.
- Подключение пола к сети.
- Создание чистового пола.
Каждый этап имеет свои нюансы, требующие рассмотрения.
Какие существуют, их характеристика
Существует две разновидности теплого пола, отличающиеся по используемому для обогрева материалу. Оба вида замуровываются в стяжку. Изучив их характеристики, выбирают наилучшие системы отопления для конкретного случая.
Электрические
Система обогрева строится на основании электрического кабеля и специальной ткани, укладываемой внутрь стяжки. Преимущество электрических систем в:
- безопасности. Пол оборудуется температурными датчиками, сигнализирующими о замыканиях, перегревах отдельных участков – они необходимы для контроля нагрева и регулировки температуры;
- простота монтажа и отсутствие дополнительного оборудования;
- срок эксплуатации – более 50-ти лет.
Серьезный недостаток этой системы – большой расход электроэнергии. Сэкономить можно при устройстве качественного утепления и изоляции стен гаража – так потери тепла будут минимальны. Не рекомендуется устанавливать в помещениях с высокой влажностью.
Водяные
Это система из металлопластиковых труб, замкнутых в единый контур на котел. Трубы заполняются водой или, как альтернатива, антифризом. Такой тип лучше всего подходит для помещений, где уже установлен котел газового типа или работающий на топливе. Нагрев от электричества не оптимален. К плюсам системы относится:
- простота монтажа – принцип работы напоминает обычные радиаторы отопления, и такую систему легко собрать своими руками;
- равномерный нагрев бетона;
- экономия электроэнергии.
Имеется у них ряд недостатков:
- если полы не включать зимой, то вода в системе может промерзнуть, что приведет к протечке труб и выходу из строя всей системы;
- необходимо дополнительно приобретать котел и насос.
Виды
К настоящему времени разработаны два вида тёплых полов, отличающихся конструкцией, технологией монтажа, перечнем используемых материалов и техническими характеристиками.
Водяной
Водяной тёплый пол отличают безопасность и комфорт Представляет собой контур с теплоносителем, подключённый к централизованной системе отопления здания. В автономных системах источником тепла выступает котел: газовый, электрический или твердотопливный. Разработаны несколько способов устройства водяного ТП, но все они работают по одному и тому же принципу:
- теплоноситель нагревает трубы;
- осуществляется передача тепла стяжке и напольному покрытию, и далее – воздуху в обогреваемом помещении.
Различают два вида водяного ТП:
- бетонированный;
- облегчённый.
В первом варианте трубы находятся в слое бетонной стяжки. Во втором – они уложены в пенополистирольных плитах со специальными углублениями или в коробах из деревянных досок. Но и эти конструкции также заливаются слоем бетонной стяжки.
Электрический
Электрический тёплый пол проще в монтаже, но гораздо затратнее по финансам
Электрический ТП лишён недостатков водяного: трудоёмкого и длительного монтажа. У него есть всего один «минус» – расходы на оплату электроэнергии. Главное преимущество заключается в отсутствии риска протечек воды и затопления соседей снизу.
Электрический ТП представляет собой гибкий мат, на котором смонтирован контур отопления, имеются выходы для присоединения к узлу управления и аналогичным элементам системы. Разработаны два вида этого оборудования:
- Кабельный. Основной элемент такой конструкции – электрический кабель, который может быть одножильным, двужильным и саморегулирующимся.
- Инфракрасный. В качестве источника тепла здесь выступает излучатель, гибкий или карбоновый стержневой, генерирующий волны в инфракрасном диапазоне.
Какие инструменты и материалы понадобятся
Конструкция теплого пола напоминает слоеный пирог. Для его сооружения потребуются:
- песчано-цементная смесь;
- арматурная сетка толщиной 8-10 миллиметров, с ячейками 15х15 сантиметров;
- трубы и котел или электрокабель и инфракрасная пленка;
- набор пластиковых хомутов и подпорок для фиксации отопления;
- гидро- и теплоизолятор (плотная пленка, рубероид, армированная фольга и другие подобные материалы);
- покрытие чистового пола: дерево, плитка, окрашивание.
Из инструментов необходимы: бетономешалка, уровень, маяки, правило и другой подручный инструмент. Желательно перед укладкой сделать чертеж разводки труб или проводов. Важно, чтобы машина не проезжала по местам укладки кабеля.
Делать или не делать?
С одной стороны, вы получаете возможность поддерживать всегда комфортную температуру в гараже даже в самый морозный период. При этом тепло будет распределяться равномерно по всей площади помещения, что невозможно при использовании автономных конвекторов.
Однако у всего есть и обратная сторона: из-за разницы температур на воротах будет появляться изморозь, а внутри помещения неизменно будет появляться конденсат. Также имеет смысл использовать в гараже теплый пол, если вы часто его используете. Периодическое включение не даст ощутимого результата по прогреву, и потенциально высокий КПД системы останется нереализованным.
И еще один момент, не менее важный: все монтажные работы должны быть проведены в полном соответствии с требованиями СанПина. Поэтому внимательно их изучить — обязательная ваша задача.
Установка электрического
Начинают работы по монтажу пола после того, как сделан черновой пол. Для этого вычищают грунт на глубину до полуметра, засыпают слой песка, щебня и заливают бетоном. Электрический обогрев пола не требует высокой стяжки, но оптимальная ее высота – 10 сантиметров.
Внимание! Советуют в местах, где проезжают колеса, уложить обычный пол. А кабель можно прикрыть гипсокартоном, ламинатом или другим покрытием.
Работы своими руками выполняются в следующем порядке:
- Укладка гидроизоляции. Грунтовые воды не должны попасть на кабель. Для этого используют рубероид или плотную пленку.
- Создание теплоизоляционного слоя, чтобы предотвратить уход тепла «в землю». Не рекомендуют использовать как изолятор фольгу.
- Укладка армированной сетки и ее фиксация.
- Прокладка кабеля и его подвязка к обрешетке. Заранее проводят расчет необходимой длины кабеля. Выбирают цельный провод, без спаек. Нагревательные маты могут заменить провод.
- Установка термодатчиков, особенно в зоне у машины, где и необходимо поддержание определенной температуры.
- Подключение кабеля к отдельному щитку и пробное включение.
- Если все работает исправно, поверх решетки заливают слой стяжки, дают ему просохнуть и монтируют чистовой пол.
Система не требует специального обслуживания.
Варианты отопления гаража
Возможно, вы спросите, а зачем теплые полы в гараже вообще нужны? Быть может, человек, не имеющий автомобиля, так и подумает, а вот владельцы транспортных средств наверняка по достоинству оценят напольные отопительные системы в том месте, где находится их четырехколесный «железный друг».
Так, теплый пол в гараже, отзывы о котором достаточно разные, позволяет предупредить промерзание механизма автомобиля. А ведь наверняка каждому водителю надоедает тратить время на запуск авто в холодное время года. В том случае, если гараж используется на протяжении всего года для ремонта автомобилей или других целей, то его обустройство скрытой отопительной системой – это крайне необходимая мера, поскольку с помощью такой установки можно значительным образом сэкономить на обогреве помещения.
Теплый пол в гараже можно обустроить одним из следующих отопительных блоков:
Водяная отопительная система
Наиболее простой вариант напольного обогрева. Сам нагревательный элемент представляет собой замкнутый трубопроводный контур, по которому циркулирует горячая вода. Для отопления помещения в этом случае используют котел, а трубопровод, по которому будет циркулировать горячая вода (теплоисточник) заливается цементной стяжкой. Как правило, в качестве теплоносителя выбирают металлопластиковые трубы, которые обеспечивают равномерный нагрев и исключают теплопотери. Можно, конечно, провести в гараже медные или алюминиевые трубы – они отличаются долговечностью и высокой теплопроводностью. Однако стоимость трубопровода из таких материалов обойдется вам недешево.
Электрополы
Такой отопительный узел также закрывается стяжной конструкцией, что обеспечивает равномерный прогрев напольной поверхности. Классический вариант – кабельный контур, работающий от электросети, посредством которого электрическая энергия преобразуется в тепловую. Есть более инновационные модели – пленочные, инфракрасные и термоматы.
Недостаточно обеспечить равномерный прогрев гаража, необходимо позаботиться о качественном его утеплении. Самым «слабым звеном» являются гаражные ворота – наибольшая теплоотдающая поверхность в этой помещении.
Чтобы было проще определиться, какому виду обогрева отдать свое предпочтение, необходимо разобраться в их преимуществах и недостатках.
Преимущества и недостатки водяной системы
Эти установки являются достаточно популярным видом напольного обогрева, а чтобы не быть голословными, рассмотрим их преимущества:
- устройство такой установки обойдется на порядок дешевле, чем монтаж любого другого скрытого нагревателя;
- блок работает за счет циркуляции горячей воды по трубопроводам, благодаря чему можно минимизировать затраты электроэнергии;
- визуальное отсутствие нагревательного элемента;
- равномерный, постепенный прогрев всей напольной поверхности.
К недостаткам таких узлов можно отнести:
- вероятность возникновения протечек и сложность их локализации;
- необходимость использования циркуляционного насоса и котла.
Также было бы справедливо отметить, что такой отопительный блок вызывает сложности в регулировки температурного режима.
ВИДЕО: Монтаж теплого пола в гараже
Электрополы – особенности эксплуатации
Конструкция и монтаж этого типа проще, чем при обустройстве предыдущего варианта обогревательного блока. При этом расход электроэнергии для отопления пола существенно возрастает.
Основные виды электрических обогревательных систем
- возможность прогрева площадей разной конфигурации и назначения;
- отсутствие необходимости монтажа стяжной цементной основы;
- визуальное отсутствие теплоисточника;
- наличие возможности обустройства в гаражных помещениях без применения специального оборудования;
- небольшая величина общей конструкции теплового оборудования;
- при возникновении неполадок можно с легкостью локализовать место повреждения для дальнейшего устранения неисправности;
- возможность регулировки и настройки температурного режима.
Вопрос с бетонной стяжкой актуален для кабельной конструкции, когда на подготовленную основу прокладывается одно- или двухжильный кабель и заливается цементным составом с пластификаторами.
Для гаража именно кабельный теплый пол является наиболее рациональным вариантом с высоким КПД и максимальной теплоотдачей. Мощности пленочные ИК-полов и термоматов может не хватить для обогрева такого помещения.
Единственным недостатком электрической системы является увеличение расходов – в среднем оплата за электроэнергию увеличится на 30-70% в зависимости от периодичности включения. И еще раз напоминаем о необходимости утепления гаража изнутри во избежание колоссальных теплопотерь.
Порядок работ по подготовке поверхности
Решившись сделать теплый гараж своими руками, необходимо придерживаться следующих рекомендаций:
- теплоизоляционное полотно укладывает по всей площади помещения, при этом стоит помнить, что такой материал нужно укладывать внахлест на стеновые перекрытия на высоту нагревательного блока;
- не будет лишним, если вы постелите в гараже еще и пароизоляционный материал, который исключит возможность потери тепла;
- каждый элемент тепловой системы укладывается ровным слоем, без образования складок и зазоров;
- утеплительные маты монтируются внахлест и закрепляются посредством строительного скотча.
Если ваш гараж оснащен еще и подвальным помещением, то необходимо утеплить и его. Особенно это касается гаража с погребом, где предполагается хранение продукции в зимнее время.
Чаще всего подвалы утепляют пенополистироловым полотном, которые отличается хорошими эксплуатационными характеристиками, устойчивостью к грибкам и плесени, а также доступной ценой, по сравнению другим идентичными по функциональности материалами.
Поэтапная инструкция по укладке теплого пола
Как же сделать в гараже теплый пол? В качестве ответа на этот вопрос предлагаем вам поэтапную инструкцию:
- Формируем грунтовую подушку. Для этого необходимо взять любую пригодную для этих целей грунтовую основу, разместить ее по поверхности гаража и хорошенечко утрамбовать так, чтобы толщина слоя была не менее 30 см.
- Дальше укладываем слой песка и так же его утрамбовываем. Толщина этого слоя должна быть не менее 10 см.
- Выполняем заливку черновой стяжки, для которой понадобится армированная сетка и цементный раствор.
- Ждем, пока стяжка полностью высохнет, а на это может уйти около трех недель, все зависит от погодных условий на улице.
- На высохшую стяжку укладываем гидроизоляционное полотно, в качестве которого может быть полиэтиленовая пленка.
- Дальше идет укладка теплоизоляционного материала, который снова покрывается гидроизоляцией.

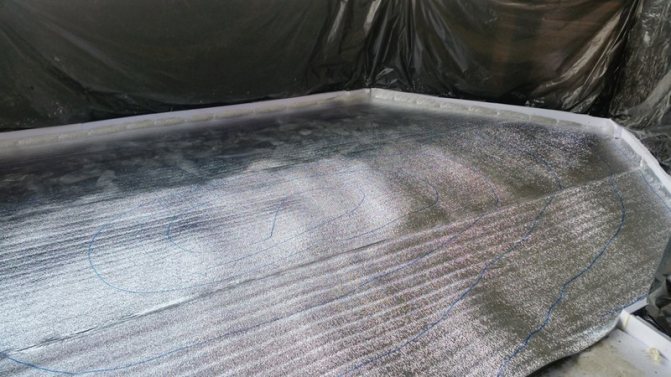

- Теперь надо сделать разметку, где в будущем пройдет монтажная лента.
- Укладка монтажной ленты на расстоянии 50-100 см в зависимости от длины кабеля и необходимости в равномерном прогреве.
Шаг укладки кабеля не должен превышать 30 см, иначе толку от такой системы будет чуть. Запрещено накладывать витки друг на друга и допускать перегибание греющего провода.
Для определения точного расстояния между витками, правильно рассчитайте шаг
Монтажная лента позволяет крепить провода параллельно друг другу, быстро и легко. При качественной фиксации они не сдвинутся при заливке стяжки и не соприкоснуться друг с другом.
Греющий кабель располагается только на открытых участках поверхности – не под верстаками, не под полками или шкафами. Исключительно в открытом месте, свободном от любой мебели и крупных предметов.
Проверяйте удаление кабеля от стен – не менее 5 см.
Оборудование водяного пола
Водяной теплый пол, как и электрический, создают на основе черновой стяжки. Если пол уже есть, то снимают его верхний слой, убирают мусор и выравнивают поверхность. Для пола данного типа выполняют следующие работы:
- Установка гидроизоляционного слоя из рулонного материала. Предпочтителен рубероид с промазкой швов битумной мастикой, но можно заменить плотной пленкой.
- Организация теплоизоляции. Так как нагрузка на пол высокая, то берут тонкие материалы. Используют фольгирующий слой, укладывая его глянцевой стороной наверх, чтобы тепло от труб возвращалось в помещение, а не уходило вниз.

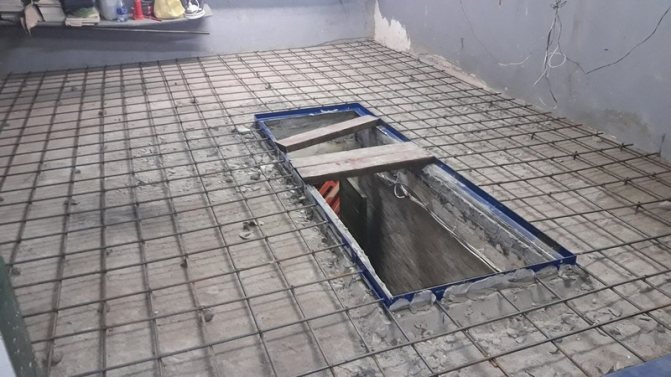

- На пластиковых подпорках ставят обрешетку для укрепления и профилактики растрескивания стяжки. Оптимальная высота – 3-4 сантиметра над уровнем изоляции.
- Хомутами подвязываются трубы. Возможна их разводка по схеме «улитка» или «змейка», можно сделать 1 или 2 контура.
- Подключение к котлу, установка насоса при необходимости. Заполнение системы водой и тестовый запуск.
- Заливка стяжки слоем от 5 сантиметров. Рекомендованная толщина – 10-12 сантиметров.
- Создание чистового пола.
При разводке труб минимальное расстояние от стен – 20 сантиметров. Не стоит заводить их под шкафы и стеллажи. До начала работ делают чертеж будущей системы.
Заливка чистового пола
Для создания чистовой стяжки лучше всего подойдет специальный материал для теплых полов, имеющий максимальные показатели теплопроводности. Если возможности приобрести такую стяжку нет, можно просто залить пол бетоном или использовать наливные поверхности.
Толщина чистовой стяжки может варьироваться в небольших пределах – от 3 до 5 см. На этот показатель влияет в первую очередь вес автомобиля, но также нужно учитывать, будут ли проводиться в гараже какие-то работы. Также нужно обратить внимание на толщину теплоизоляции – если ее толщина превышает 50 мм, то и стяжка должна быть соответствующей.
Независимо от используемого для заливки пола материала, нужно соблюдать несколько правил:
- Теплый пол можно запускать только после того, как стяжка окончательно застынет. Как правило, на это уходит около месяца.
- При желании на бетонную стяжку можно уложить плитку – она практически не влияет на теплопроводность напольного покрытия.
Укладка теплого пола на антифризе
Недостаток водяного пола в достаточно высокой температуре замерзания теплового носителя. Если зимой помещение регулярно не протапливать и не сливать воду из труб, возможно их промерзание и повреждение. Решается проблема заливкой в систему антифриза. В зависимости от добавок, его температура замерзания – от -65 до -30 °С.
Укладка покрытия ничем не отличается от работ для обычного водяного пола. Такая система требует установки более производительного насоса, чтобы жидкость беспрепятственно циркулировала. Вместо воды заливают антифриз. Жидкость делают на основе двух веществ: этиленгликоля или пропиленгликоля. Второй более дорогой.
Монтаж теплого пола на антифризе стоит дороже, чем водный аналог. Требуется выбор более дорогостоящего оборудования, но система окупится «дешевым», в сравнении с другими типами, отоплением.
Монтаж кабельного пола
Как уже говорилось выше, кабельные полы работают от электроэнергии, а так как тарифы достаточно высокие, то и расходы на неё существенные.
Поэтому надо продумать все способы её экономии: теплоёмкость стен и перекрытий, качество теплоизоляции, о чем мы подробно поговорим в данной статье.
Монтаж электрического теплого пола в гараже
Расчёт
Установка кабельного электрического обогрева, как и монтаж инфракрасной системы, следует начинать с расчёта мощности, для этого существует единая формула.
Ознакомиться с правилами вычисления мощности вы можете в разделе — «Монтаж инфракрасного пола».
Составление схемы
Перед монтажом любого тёплого пола необходимо подготовить схему, где отразить участки укладки кабеля и место установки регулятора.
Согласно СНиП, если площадь нагревательных элементов превышает 40 м2, то требуется сделать демпферные зазоры. Правила размещения мат схожи с укладкой плёнки.
Необходимые инструменты и материалы
Прежде чем переходить непосредственно к установке отопительной системы, нужно приобрести материал и подготовить инструменты, которые потребуются, если вы собираетесь производить монтаж своими руками.
Сначала надо выбрать вид отопления:
- Резистивный кабель — бывает одно и двухжильный. Он вырабатывает теплоэнергию, объём её зависит от сечения провода.
- Нагревательный мат — гибкое полотно, на нём уже зафиксирован резистивный провод. Он удобен и прост в укладке.
Для монтажа в гараже подойдёт любая модель.
Остальные материалы и инструментарий, для сооружения кабельного отопления, такие же, как и при установке, инфракрасной системы.
Подготовка основания
Подготовка черновой основы в гараже для укладки кабеля, не отличается от данных работ, при монтаже любого тёплого пола — выравнивание и очистка поверхности.
Теплоизоляция
Подробный процесс проведения гидро и теплоизоляции описан в разделе инфракрасных полов, он одинаков у всех электрических систем. То есть — стелится полиэтилен, монтируется демпферная ленты, кладётся утеплитель и арматура.
Укладка нагревательных элементов
Монтаж греющего кабеля выполняется по разработанной схеме («змейка» или «улитка»), для этого на утеплитель наносится разметка. По данным меткам укладывается провод витками, стандартное расстояние между которыми 0,3 метра.
Контуры должны размещаться параллельно, следует изгибать поворота кабеля под углом меньше чем 90 градусов или чрезмерно натягивать его. Провод должен быть цельный, без скрутки, так как это скажется на качестве работы и сроке эксплуатации. Кабель фиксируется к сетке клипсами или усиками на монтажной ленте, она крепится к утеплителю.
При укладке нагревательных мат, работа по монтажу тёплого электрического пола в гараже значительно упрощается, ведь провод уже закреплён на специальной сетке. Маты достаточно только раскатать на поверхности и зафиксировать.
МОНТАЖ ЭЛ.ТЁПЛОГО ПОЛА В ПАЗЫ
Подключение
На запланированное место крепится монтажная коробка, в которую устанавливается терморегулятор. К нему подводится силовой и заземляющий кабель.
Для установки термодатчика, в утеплители на расстоянии 0,5 метров от стены, необходимо проделать углубление. В него помещается гофрированная труба с размещённым внутри датчиком. Провод от датчика также подсоединяется к регулятору.
После подключения, устройство обязательно нужно проверить на работоспособность. Включать тёплый пол следует в отдельную розетку.
Заливка стяжки
Раствор для заливки кабельного пола и сам процесс, схож с бетонированием инфракрасной системы. Бетонная стяжка может быть чистовым покрытием в гараже, но при желании допустимо уложить сверху плитку.
Техника безопасности
Эксплуатация теплых полов, все монтажные работы должны выполняться строго в соответствии с инструкциями от производителей.
Есть несколько рисков при их работе:
- протечка – актуально для водяного и антифризного пола. В первом случае просто нарушается качество отопления, повышается сырость. Протечки антифриза на этиленгликоле опасны отравлением. Это вещество создает ядовитые пары, которые взывают различные заболевания. Пропиленгликоль более безопасен. Также антифриз отличается текучестью и протекает в самых неожиданных тех местах;
- короткое замыкание, перегрев – актуально для электрического контура. Такой пол не любит ковров и других покрытий, так как они задерживают тепло и приводят к перегреву системы. По этой причине колеса не должны стоять на кабеле.
Теплоизоляция пола в гараже
Учитывая тот факт, что гараж обычно устанавливается на грунт, перед тем, как утеплить пол в гараже, необходимо позаботиться о надежном основании.
Поверх грунта заливается черновая бетонная стяжка, которая должна соответствовать паре требований:
- Стяжка должна быть ровной (идеально гладкая поверхность ей не требуется, но чем ровнее она выйдет, тем проще будет работать с основанием дальше);
- Бетон должен полностью застыть, прежде чем можно будет приступить к следующим действиям.
После засыхания чернового пола можно задуматься о теплоизоляции. Обустраивать ее нужно обязательно, иначе все тепло будет попросту выходить за пределы гаража – в воздух, в почву – где оно совершенно не нужно.
Обычно утепление пола в гараже выполняется при помощи пеноплекса или полистирола. Толщина теплоизоляционного слоя может варьироваться в пределах от 3 до 8 см. Этот показатель зависит от того, насколько холодные зимы бывают в этом регионе.
