В целях экономии кирпича с достаточной теплоизоляцией применяется облегченная кладка. С помощью такой методики значительно снижается общая масса здания, что уменьшает давление на фундамент постройки. В процессе строительных работ сначала выкладывают нижний слой сплошной кладкой, а потом внешний и внутренний перестенок, между которыми оставляется зазор в полкирпича для заполнения бетонным раствором или сыпучими теплоизолирующими смесями. Заключающий слой кирпича выполняется так же как и первый.
Облегченная кирпичная кладка
Облегченная кирпичная кладка. 1.Определение облегченной кладки. 2.Колодцевая кладка. 3.Анкерная кладка. 4.Кладка с прослойкой из воздуха . 5.Кладка с теплоизоляционным утеплителем. Если в промежутках между двумя рядами при укладывании кирпича, вставлен утепляющий материал – такая кладка будет называться облегченной.
Облегченная кладка — это такая видоизмененная сплошная многорядная кладка, в которой первые 2 ряда кирпича укладываются без изменения, а потом засыпается какой-то определенной засыпкой. Эта кладка экономична по расходу материалов и по стоимости. Наиболее часто встречаются следующие кладки.
Облегченная кладка, которая имеет трехрядные диафрагмы по высоте. Это кирпичные стенки по высоте через 5 рядов кирпича идут в перевязку с тремя горизонтальными. А пространство между стенками внутренней и наружной сторон заполняется или бетоном довольно легким, или каким-то утеплителем. Такой кладкой строят дома, не более чем трехэтажные.
Колодцевая кладка. Две кирпичных стенки, выложенные продольно в полкирпича, соединяются вертикальными перегородками. Получаются как бы колодцы, которые заполняются каким-то теплоизолирующим материалом. А для избегания оседания утепляющего материала в колодцах делают растворную стяжку. Стяжку армируют проволочной сеткой или проволочными скобами. Для такой кладки- 2 этажа — максимум.
Анкерная кирпичная кладка. При такой кладке так называемые тычковые кирпичи выкладывают вовнутрь, что обеспечивает анкеровку бетона с продольными стенками. Высота кладки- 4 этажа.

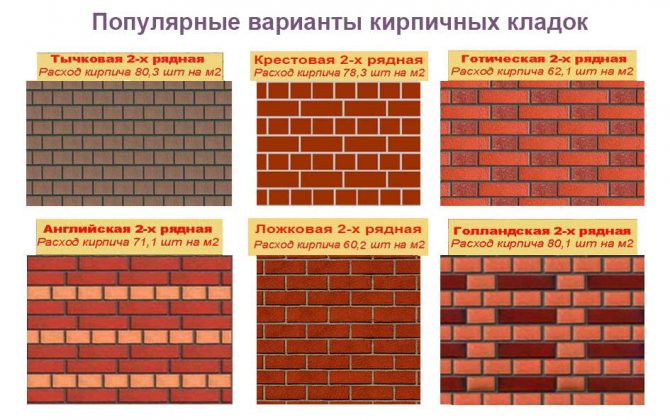

Кладка с прослойкой из воздуха – это кладка, выложенная по многорядной системе перевязок. Расширенный шов делают у наружной поверхности.
Внутренний воздушный промежуток выполняет теплоизоляционную роль. Высота постройки такой кладкой здания не более 5 этажей.
Кладка с теплоизоляционным утеплителем. При такой кладке с утеплителем зазор во время кладки заполняют плитами минераловатными, пенопластом и т.д. Через 5 рядов прослойку утеплителя делят тычковыми рядами кирпичей. Предел кладки — пять этажей.
При любом виде облегченной кладки через 12 рядов кирпича по высоте укладывается арматура диаметром 6мм.

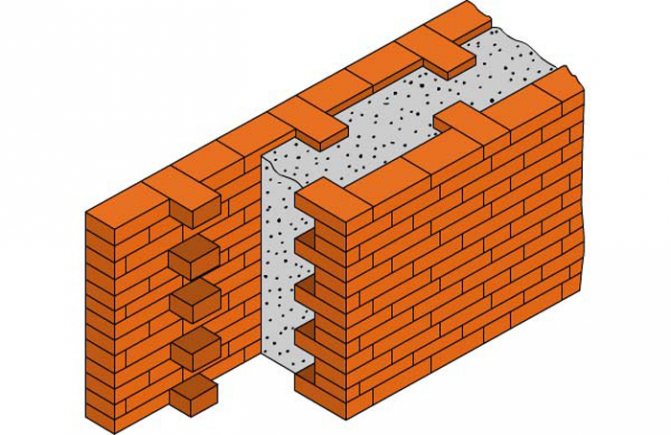

Облегченная анкерная кладка
Вместо сплошных тычковых рядов связь между продольными стенками можно осуществлять отдельными кирпичами, укладываемыми тычками не реже чем через два ряда по высоте и не реже чем через два кирпича, уложенных ложками по длине.
Для подачи и расстилания раствора используют лоток с короткими ручками.

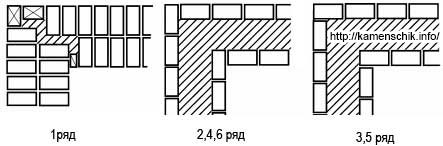

Стены возводят поясами, высота которых определяется поперечной перевязкой кладки тычковыми рядами. В стенах, перевязываемых тычковыми рядами, расположенными в одной плоскости, кладку начинают с тычкового ряда. Уложив его, выкладывают наружную версту стены на высоту двух ложковых рядов и вслед за ней — внутреннюю версту стены на ту же высоту. Затем заполняют промежуток между стенками лёгким бетоном и снова кладут стенки до тычкового ряда. Далее операции повторяют.
При кладке тычковых рядов вразбежку сначала выкладывают наружную тычковую и внутреннюю ложковую версты, затем два наружных и два внутренних ложковых ряда, после чего заполняют пространство между выложенными рядами бетоном. Закончив укладку бетона в этот пояс, вновь выводят по три ряда кладки, причем сначала наружную ложковую версту, а потом внутреннюю; первым кладут тычковый ряд, а затем два ложковых. Далее процесс кладки повторяется.
Кирпично-бетонную кладку применяют при строительстве зданий высотой до 4 этажей.
Применение добавок в кладочном растворе
Всеми перечисленными выше полезными свойствами обладают кладочные растворы, приготовленные с использованием добавок для бетона Cemmix.
Специалистами нашей компании разработана специальная комплексная добавка для кладочных и штукатурных растворов CemStone. Она позволяет увеличить срок жизни замешанного раствора до 4 часов (в нормальных условиях), обеспечивает воздухововлечение и пластификацию раствора. Благодаря воздухововлекающему действию, в растворе образуются замкнутые микропоры, заполненные воздухом, с очень прочной оболочкой, которые обеспечивают утепление, гидроизоляцию и упрочнение кладочного шва.
GardenWeb
Облегченная кладка
Стены, где часть кладки заменена утепляющим материалом или воздушной прослойкой, называют облегченными. Такие конструкции экономичны по стоимости и расходу стеновых материалов. Наиболее распространены следующие виды облегченных кладок.
Кладка с трехрядными диафрагмами. Продольные кирпичные стенки через пять рядов по высоте перевязывают тремя горизонтальными рядами — диафрагмой. Пространство между наружной и внутренней верстами заполняют легким бетоном, шлаком или другим теплоизолирующим материалом. По условиям прочности высота кладки должна быть не более трех этажей.
Колодцевая кладка. Две продольные кирпичные стенки соединяются между собой вертикальными диафрагмами (перегородками). «Колодцы» между стенками заполняют легким бетоном, шлаком или другим утепляющим материалом.
Для предупреждения осадки сыпучего утеплителя в колодцах через 5—6 рядов по высоте устраивают растворную стяжку, армированную проволочной сеткой. Предельная высота колодцевой кладки — два этажа.
Тычковые кирпичи, выступающие вовнутрь кладки, обеспечивают анкеровку продольных стенок с бетоном. Высота такой кладки по условиям прочности — четыре этажа.
Кладку с воздушной прослойкой ведут по многорядной системе перевязки. Уширенный шов располагают у наружной поверхности. Воздушный промежуток шириной до 50 мм выполняет роль теплоизоляции. Высота кладки — до пяти этажей.
При кладке с утеплителем из теплоизоляционных плит зазор между лицевой верстой и забуткой заполняют по ходу кладки теплоизоляционным материалом (минераловат-ные плиты, фенольный пенопласт и др.). Прослойку утеплителя через каждые пять рядов разделяют тычковыми рядами кирпичей. Предельная высота кладки — пять этажей.
Облегченная кирпичная кладка
Применяемая кирпичная кладка стен толщиной в 510 и 640 мм обусловлена отнюдь не несущей способностью стен, а только из-за соображений теплопроводности. Для того чтобы дом был крепок и держал на себе крышу и снег, достаточно выполнить стены толщиной в 250 мм (один кирпич). Но такой толщины крайне мало, чтобы дом держал в себе тепло. Поэтому в средней полосе России кирпичные стены выполняют толщиной в 2 1/2 кирпича (640 мм). Такая толщина стен определяется по расчетам теплопроводности, исходя из наружной зимней температуры воздуха —30°. Для снижения стоимости стен необходимо выполнить два условия. Уменьшить толщину стены, то есть снизить расход кирпича, и сохранить прежнюю теплопроводность. Для этого надо использовать кладку с горизонтальными диафрагмами, или колодцевую кладку (рис. 1).
Рис. 1. Облегченная кирпичная кладка: а, б — стены облегченной конструкции с горизонтальными диафрагмами; в — колодцевые; 1 — тычковый ряд; 2 — ложковый ряд; 3 — утеплитель; 4 — поперечная стенка-перегородка
Облегченная кирпичная кладка применяется при возведении малоэтажных зданий. Стены состоят из двух верст — стенок толщиной в 1/2 кирпича, пространство между которыми заполняется легким бетоном. Иногда вместо легкого бетона используют теплоизоляционные сыпучие материалы, однако они менее эффективны, так как со временем оседают, образуя в стене продуваемые участки. Верстовые стенки связывают между собой горизонтальными кирпичными или растворными диафрагмами (рис. 1,а,б) или кирпичными вертикальными стенками — перегородками, заходящими в них на полкирпича, — колодцевая кладка (рис. 1,в).
Для кладки облегченных стен можно применять кирпич-половняк, укладывая его изломом внутрь стены. Ряды из по-ловняка должны чередоваться с ложко-выми рядами из целых кирпичей. Тычковые ряды вертикальных поперечных диафрагм и тычковые горизонтальные ряды выполняют из целого кирпича. По сравнению с обычными стенами (сплошными) облегченные примерно на 40—50% экономичнее по расходу кирпича и легче по массе. По теплопроводности наиболее эффективна стена с горизонтальными диафрагмами, размещенными в шахматном порядке (рис. 1,б), так как наружная и внутренняя версты нигде, кроме первого и последнего ряда, не соприкасаются друг с другом.
Теплоизоляцию выполняют из керамзитобетона, шлакобетона, опилко-бетона и других материалов. Выполнять нужно ту теплоизоляцию, которая вам наиболее доступна. Отметим, что керамзит дорог, опилки и шлак практически бесплатны. Подробней остановлю ваше внимание на опилко- и шлакобетоне. Опилкобетон негорюч, гвоздим и достаточно прочен для возведения стен малоэтажного дома. При необходимости его можно использовать как самостоятельный материал для строительства стен. Только стены нужно будет поштукатурить. Легкие бетоны в силу своего небольшого объемного веса гидроскопичны, легко впитывают атмосферную влагу. По теплопроводности толщина стены из опилкобетона в 20 см равна стене из кирпича в полметра, или стене из бруса в 15 см.
Облегченная кирпичная кладка
Кладку стен с облегченной конструкцией наружных стен выполняют с целью снижения массы здания и, соответственно, уменьшения нагрузки на фундамент. При этом осуществляется экономия кирпича, так как часть камней заменяется различными засыпками или легким бетоном. Облегченная кирпичная кладка выполняется с расшивкой швов с фасада. В таких местах как обрез цоколя и подоконные участки, верхние два ряда выкладывают сплошной кирпичной кладкой. Это необходимо для защиты от увлажнения.
Облегченная пустотная кладка с утеплителем
При облегченной пустотной кладке с утеплителем
Какие материалы и инструменты необходимы?
Прежде чем начать любые строительные или ремонтные работы следует просчитать, сколько и какого стройматериала понадобится. Кроме этого, нужно предусмотреть все необходимое оборудование и инструменты. Для осуществления облегченной конструкции понадобятся такие средства:
- Материалы: кирпич;
- бетон;
- песок;
- цемент;
- сыпучие строительные смеси или другие приспособления для утепления;
- металлические анкера;
Инструменты:
растворная лопатка;расшивки для выпуклых и вогнутых швов;порядовка;шнурки-причалки;молоток-кирочка;строительный уровень;отвес и угольник.
Читайте также:
Облегченная кладка
Облегченные кладки появились в результате стремления сделать стены более тонкими, без изменения их теплотехнических свойств. Этот вид кладки дает экономию кирпича для наружных стен — 40%, для внутренних стен — 20% . Сухие засыпки и вкладыши уменьшают количество вносимой влаги, вводимой в стену, что позволяет быстрее приступить к отделочным работам (рис. 95).
Рис. 95. а — толщина стены в 1,5 кирпича; б — толщина стены в 2 кирпича
Для облегченной кладки применяются пустотелый, пористо-пустотелый кирпич, керамические, легкобетонные пустотелые, пеносиликатные камни. Самыми распространенными системами являются система Н.С. Попова и система С.А. Власова. По системе Н.С. Попова возводят стены облегченные с горизонтальными кирпичными диафрагмами. По системе С.А. Власова — колодцевая кладка стен. Облегченную кладку выполняют с расшивкой швов по фасаду. Предохранить от увлажнения подоконные участки стен можно выложив участки, у обреза цоколя из двух сплошных рядов кирпичной кладки. Облегченная кладка по системе Н.С. Попова выполняется из кирпича и бетона, две кирпичных стенки толщиной в полкирпича и легкого бетона, уложенного между ними. Связь стенок обеспечивается тычковыми рядами, эти ряды заходят в бетон на полкирпича и располагаются через каждые 3—5 рядов. Тычковые ряды — диафрагмы, размещают в одной плоскости или в шахматном порядке (вразбежку) (рис. 96).
Рис. 96. Облегченная кладка — вразбежку. 1 — тычковые ряды; 2 — ложковые ряды; 3 — легкий бетон
Выбор одного из двух видов кладки принимается в зависимости от толщины стены, которая может быть 380:680 мм. Взамен тычковых рядов продольные стенки можно связывать кирпичами, укладываемыми в продольных стенках тычками через два ряда по высоте, но не реже, чем через два кирпича, уложенных ложками по длине продольных стенок. Разновидность облегченной кладки по системе Н.С. Попова применяется для строительства зданий от одного до четырех этажей, причем состав бетона зависит от этажности здания, марки цемента, качества заполнителя. При облегченной кладке стен для подачи и расстилания раствора используют лоток с короткими ручками. Кладку стен возводят поясами, и их высота определяется поперечной перевязкой кладки тычковыми рядами, расположенными в одной плоскости (рис. 97).
Рис. 97. Облегченная кирпично-бетонная кладка
Начинается кладка с тычкового ряда. После укладки первого ряда выкладывают наружную версту стены на высоту двух ложковых рядов, потом внутреннюю версту стены на ту же высоту. Промежуток между стенками заполняют легким бетоном и снова возводят кладку стенки до тычкового ряда. Всю последующую кладку ведут в той же последовательности. При расположении тычковых рядов вразбежку выкладывают вначале наружную тычковую версту и внутреннюю ложковую версту, два наружных и два внутренних ложковых ряда, и заполняют пространство между рядами бетоном. После укладки бетона возводят по три ряда кладки, первый ее ряд — тычковый, два — ложковых, причем сначала наружную версту, потом внутреннюю. После этого весь процесс повторяется.
Облегченная колодцевая кладка по системе А.С. Власова представляет собой две продольных стенки толщиной 1/2 кирпича каждая, расстояние между ними от 140 до 340 мм. Стенки соединяются между собой через 650—1200 мм по длине поперечными стенками толщиной 1/2 кирпича, которые перевязывают с продольными стенками через один ряд по высоте. Колодцы, образовавшиеся между продольными и поперечными стенками, заполняют легким бетоном, минеральными теплоизолирующими сыпучими материалами, например, щебнем, песком легких горных пород, керамзитом, шлаком. В качестве заполнителей используют легкобетонные вкладыши в виде камней и плит. Если стены по толщине не кратны половине кирпича, поперечные стенки выполняются с уширенными вертикальными швами.
Особенности работы с керамическим кирпичом
Керамический кирпич хоть и является прочным материалом, но он требует особого отношения при работе с ним:
Керамика нуждается в предварительном увлажнении перед началом работ. Достаточно периодически смачивать водой кладку из керамического кирпича. Если же погода стоит довольно жаркая, необходимо увлажнять кирпичи раз в несколько часов
Если этого не делать, кладка из керамического кирпича вытянет воду из связующего раствора. Стоит также резать материал с осторожностью. Способ резки материала зависит от того, какая структура у керамического кирпича
Полнотелый элемент керамики можно разделять при помощи методов агрессивного воздействия. Например, используя молоток. Бережней необходимо резать пустотелый керамический кирпич. От сильного удара может повредиться его внутренняя структура. Поэтому для резки стоит использовать только электропилу. Насколько прочным будет сооружение из керамического кирпича, зависит от того, как будет происходить кладка. При постройке стен нужно обязательно использовать принцип выведения углов Стены закладываются, начиная с угловых элементов постройки. Особое внимание стоит уделить раствору. Толщина швов между керамическими кирпичами зависит от толщины стен При однослойной кладке достаточно делать шов в 3-4 мм. Для толстых стен раствор заливается на 10-12 мм. Также стоит учитывать, что шов не должен заполняться раствором полностью. Несколько миллиметров следует оставить для последующей отделки стен. Это делается для того, чтобы штукатурка в последствие не отслоилась от кирпичной стены. Исключение составляет дымоходы, для целостности конструкции которых необходимо полностью заливать шов раствором.
Кладка из керамического кирпича используется для постройки различных сооружений. Это прочный материал, который практически не деформируется под влиянием погодных условий, является полностью экологичным и отличается повышенной жаростойкостью. Кроме этого, керамический кирпич является отличным декоративным элементом. Он хорошо поддается обработке и не требует особого ухода.
