Расширительный бак для холодной воды: обзор баков, какой лучше купить

Популярные производители баков

2. Следующая интересная марка – Reflex германского производителя. Отличается высокой прочностью и продолжительным сроком эксплуатации – до 12 лет. Расширительный бак Reflex для отопления любой модели изготовлен по знаменитой технологии династии Крупп, прославившиеся высококачественной сталью.

Объемы – самые различные: от 8 до 1 000 л. Бак оснащен сменной мембраной, рассчитанной температуру до 70 °C. Стоимость этой линейки от 1 520 рублей.

3. Очень часто встречается в продаже серия китайского производителя Zilmet CAL-PRO. На рынке предлагаются баки с емкостью от 4 до 900 л. Их корпус, сделанный из углеродистой стали, либо окольцован, либо соединен сваркой. Мембрана изготовлена из синтетического каучука. Прибор может работать при температуре от – 10 до 100 °C.

Стоимость мембранной расширительной емкости серии CAL-PRO для отопления начинается от 1 170.

Как выбрать для дома

При нагревании до 70-90 °C вся вода увеличивается в объеме на 4-5 %. Без буфера она создает высокое давление в трубах, из-за которого они могут лопнуть. Поэтому правильный выбор мембранного бака для отопительной системы очень важен. Его следует делать исходя из того, что расширитель должен взять на себя весь лишний объем жидкости. Поэтому перед покупкой необходимо верно рассчитать это количество, а ещё лучше проконсультироваться у проектировщиков.

Также желательно следить, чтобы бак был изготовлен из высококачественных материалов, иначе он просто не выдержит нагрузок.

Очень часто неопытные или недобросовестные продавцы-консультанты пытаются продать клиентам устройства, предназначенные для водоснабжения вместо требуемых, полагая, что разницы между ними практически нет, разве что в цвете (синий и красный). На самом деле, гидроаккумуляторы применяются в системах отопления разве что по недосмотру. В этом случае, так как их резина не предназначена для того, чтобы выдерживать нагревание, они быстро выходят из строя.

Краткая инструкция по установке своими руками

1. Для начала необходимо определиться с расположением прибора. По инструкции расширительный бак можно устанавливать в любом месте системы отопления, но во избежание резких скачков давления лучше поместить его сразу за циркулярным насосом.
2. Ставить прибор надо так, чтобы оставался доступ к воздушному клапану, сливному крану, запорной арматуре и другим важным деталям.
3. Во время монтажа в помещении должно быть не ниже 0 °C. Предохранительный клапан необходимо ставить по ходу течения.
4. В самой установке нет ничего сложного, надо лишь следовать инструкции и использовать надлежащие инструменты, в частности ключ для металлопластиковых труб и разъемов. Патрубок должен совпадать с трубопроводом.
5. Баки с большой емкостью необходимо крепить на дополнительные кронштейны. Для этого сначала размечают место, затем сверлят отверстие и прикрепляют подвесы анкерными болтами.
6. После того, как оборудование закреплено, к нему подводят трубу так, чтобы она не мешала и не оказывала давление на бак.
7. Затем монтируется редуктор давления, он должен быть установлен после счетчика.
8. Если все сделано верно, можно приступать к наладке – закачать воздух и воду, наблюдая за давлением. Когда оно будет уравновешено, можно начинать включать отопление.
9. Монтаж бака в многокотельной системе лучше доверить специалистам, которые прошли тестирование и получили соответствующую лицензию.

Цены по Москве

Купить мембранный расширительный бачок можно по ориентировочной стоимости, указанной в таблице.

Марка	Стоимость, рубли
Объем, л	8	12	18	24	35	50	80	100	150	200	300	500
Wester	790	860	900	1 000	1 650	1 900	2 500	3 500	5 200	9 500	11 500	18 100
Объем, л	8	12	18	25	33	60	80	100	140	200	300	500
Reflex	1 520	1 600	1 980	2 300	3 070	4 900	5 900	6 700	9 060	10 860	15 000	23 000
Объем, л	8	12	18	25	35	50	80	105	150	200	250	500
Zilmet CAL-PRO	1 170	1 230	1 300	1 630	2 100	3 100	4 200	6 100	7 600	9 480	12 200	22 200

По каким критериям выбирают расширительный бак

Предназначение, материалы изготовления

Прежде всего надо исходить из того, что расширительный бак (гидроаккумулятор) должен быть предназначен именно для системы водопровода.

Какая разница? — спросят некоторые… А разница есть. Например, баки для систем отопления могут быть рассчитаны на более высокий уровень эксплуатационных температур, но вместе с тем – на куда меньшие значения давления.

Кроме того, в баках для отопительных систем нет никакой нужды переживать за негигиеничность используемых в его конструкции материалов. А вот гидроаккумулятор для водопровода ни в коем случае не должен снижать качества питьевой воды.

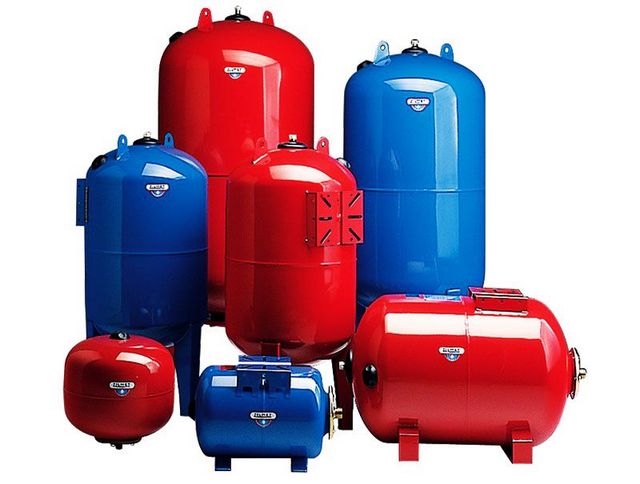

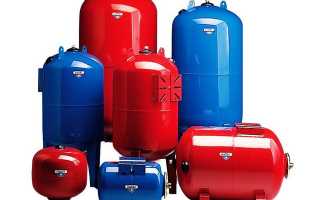

Принята и в основном выдерживается цветовая маркировка баков: для водопроводной системы обычно имеют синий (голубой) окрас, для отопления – красный. Но полностью полагаться на это нельзя – бывают исключения, причем как в одну, так и в другую сторону. Так что основное внимание должно быть сосредоточено на заявляемых в паспорте характеристиках.

Пятивыводной штуцер нередко соединяется непосредственно с патрубком аккумулирующего бака.

Яркие красные и синие оттенки – это не «дань красоте», а разное предназначение расширительных баков, и нередко — серьезные отличия в параметрах при внешнем сходстве.

Для систем водоснабжения высокая рабочая температура не требуется – достаточно верхнего предела в 70 градусов. Но вот предельное рабочее давление должно быть порядка 10 атмосфер. Тогда как расширительные баки для теплоносителя способны работать и при более высоких температурах, но ограничиваются максимальным давлением в 2÷3 атмосферы.

На гигиенические качества воды оказывает существенное влияние материал изготовления мембраны или баллона расширительного бака. Здесь возможны следующие варианты:

— Натуральный каучук. Безвреден для холодной питьевой воды. Не рекомендуется превышать уровень температуры в +50 градусов.

— Бутиловый синтетический каучук (BUTYL). Качественный, долговечный материал, вполне подходящий для питьевой воды. Спокойно выдерживает нагрев до температуры кипения воды, не давая деформации или изменения пластичности.

— Синтетическая резина на основе этилен-пропилена (EPDM) – практически не уступает в своих качествах бутиловому аналогу, разве что в долговечности.

— Если мембрана выполнена из резины SBR, то расширительный бак для водопровода не подходит – контакта такой резины с питьевой водой допускать нельзя. Для технических надобностей (то же отопление) — без ограничений.

Большинство баков изготовлены из прочной стали, имеющей антикоррозионное покрытие и защитную полимерную окраску и снаружи, и изнутри. В продаже есть и универсальные расширительные баки из нержавеющей стали. Но они, безусловно, значительно дороже просто стальных с покрытием.

Объем расширительного бака

Важным параметром выбора всегда являете объем расширительного бака. В продаже представлены модели стандартных объемов начиная от 19 и заканчивая 1000 литров. Казалось бы, чем больше – тем лучше.

Однако, это не совсем так – все должно быть соразмеренно с реальными условиями эксплуатации системы автономного водопровода. Неоправданно большой гидроаккумулятор займет слишком много свободного пространства, обойдется в немалую сумму, а накопляемые в нем запасы могут длительное время оставаться невостребованными, что, кстати, может весьма негативно сказываться на качестве воды.

Существует несколько методик-рекомендаций по подбору оптимальной емкости гидроаккумулятора. Следует правильно понимать, что в любом случае для создания запаса воды используется далеко не весь объем резервуара.

Эта величина будет зависеть и от общего объема бака, и от предварительно созданного давления в воздушной камере (Рв), и от произведенных установок на реле давления – порогов срабатывания включения насоса (Рmin) и его выключения (Рmax).

Сориентироваться в этом вопросе поможет табличка, размещенная ниже:

Рв, бар	0.8	0.8	1.3	1.3	1.8	1.8	2.3	2.3	2.8	2.8	4.0
Рmin, бар	1.0	1.0	1.5	1.5	2.0	2.0	2.5	2.5	3.0	3.0	5.0
Pmax, бар	2.0	2.5	2.5	3.0	2.5	4.0	4.0	5.0	5.0	8.0	10.0
Объем бака, л	СОЗДАВАЕМЫЙ РЕЗЕРВ ВОДЫ
19	5.7	7.3	5.0	6.6	2.5	7.1	5.4	7.5	6.ё	8.1	8.4
24	7.2	9.3	6.3	8.3	3.2	9.0	6.8	9.4	7.6	10.2	10.6
50	15.0	19.3	13.1	17.2	6.7	18.7	14.1	19.7	15.8	21.3	22.0
60	18.0	23.1	15.8	20.8	8.0	22.4	17.0	23.6	19.0	25.6	23.4
80	24.0	30.9	21.0	27.6	10.7	29.9	22.7	31.4	25.3	34.1	35.1
100	30.0	38.6	26.3	34.5	13.3	37.3	28.3	39.9	31.7	42.7	43.9
200	60.0	77.1	52.6	69.0	26.7	74.7	56.6	78.6	63.3	85.3	87.9
300	90.0	115.7	78.9	103.5	40.0	112.0	84.7	117.7	95.0	128.0	131.8
500	150.0	192.9	131.4	172.5	66.7	186.7	141.4	196.4	158.3	213.3	219.7
750	22.0	289.3	197.1	258.8	100.0	280.0	212.1	294.6	237.5	320.0	329.5
1000	300.0	385.7	262.9	345.0	133.3	373.0	282.9	392.9	316.7	426.7	439.4

Может подбор проводиться и с использованием формул.

Например, производители насосного оборудования для колодцев и скважин предлагают следующую формулу оптимального объема гидроаккумулятора. В ней расчет ведется исходя из производительности домашней системы водопровода, настроек реле давления и рекомендуемого количества включений насоса в течение часа.

Vt = 16,5 × Qmax × Pmax × Pmin / (А × (Pmax – Pmin) × Pв)

В формулу входят следующие величины:

Vt — рекомендуемый объем расширительного бак а в литрах. Естественно, после расчетов выбирается стандартный объём, ближайший к расчетному в большую сторону.

Qmax — максимальный расход воды в системе, литров в минуту. Его предстоит определить отдельно.

Pmax — верхний порог настройки реле давления, при котором происходит отключение насоса.

Pmin — нижний порог настройки реле давления, при котором срабатывает пуск насоса.

А — рекомендуемое максимальное количество пусков насоса в течения часа. Обычно – в районе 10-15 раз, может указываться в технических характеристиках насоса.

Pв — предварительно создаваемое давление воздуха в камере гидроаккумулятора. Обычно исходят из норматива — гидростатические давление плюс 0,5 бар. Гиростатическое же определяют по величине превышения места расположения гидроаккумулятора над водозабором. Например, разница высот между зеркалом воды в колодце и расширительным баком – 8 метров. Рекомендуемое давление предварительной подкачки в воздушно камере равно:

8 м ≈ 0,8 бар

Рв = 0,8 + 0,5 = 1,3 бар

Чтобы подсчитать примерный максимальный расход воды, возможный в имеющейся водопроводной системе, можно воспользоваться предлагаемым калькулятором. В нем сразу учтены и показатели производительности различных сантехнических и бытовых приборов, и вероятностные составляющие возможности их одновременной работы.

Калькулятор для подсчета максимального расхода воды в домашней системе водопровода

Перейти к расчётам

После этого можно перейти к расчету необходимого объема расширительного бака (гидроаккумулятора). Поможет в этом – следующий онлайн-калькулятор.

Калькулятор расчета рекомендуемого объема гидроаккумулятора автономной системы водопровода

Перейти к расчётам

Так как это – минимальное значение для таких условий работы, выбирается модель стандартного объема, ближайшая к полученным показателям в сторону их увеличения.

Изготовитель оборудования

При выборе расширительного бака для холодной воды (как, впрочем, и любого другого), будет нелишним обращать внимание на бренд изделия. От качества этого элемента системы зависит не только ее работоспособность, но даже и безопасность эксплуатации. Все, что связано со сжатым воздухом и с повышенным давлением, всегда требует особого отношения.

Виды мембранных баков и их особенности

Различают вертикальные и горизонтальные гидробаки, которые по разному крепятся в месте установке. Есть еще один важный момент. В той части гидробака, которая содержит воду, со временем может накапливаться небольшое количество воздуха. Этот воздух следует периодически удалять, чтобы в систему не попали довольно опасные для нее воздушные пробки. В вертикальных емкостях воздух скапливается вверху и для его отведения используется специальный ниппель.

С горизонтальными гидробаками все несколько сложнее. Для стравливания скопившегося воздуха здесь понадобится не только ниппель, но и шаровой кран, а также канализационный слив.

Владельцам небольших гидробаков, емкость которых составляет менее 100 л, необходимо избавляться от избытка воздуха иначе. Для этого следует:

1. Отключить электропитание.
2. Открыть кран смесителя.
3. Дождаться, пока бак опустеет.
4. Закрыть кран.
5. Подключить систему к электропитанию, чтобы бак снова наполнился.

Избыточный воздух выйдет вместе с водой. Эту процедуру следует проделывать не реже одного раза в месяц.

Гидробаки красного цвета предназначены для систем горячего водоснабжения. Хотя мембрана в них выполнена из довольно прочной резины, их не следует использовать для подачи холодной воды

Производители предлагают гидробаки красного и синего цвета, а также бесцветные. Синие устройства предназначены для использования в системе холодного водоснабжения. Для изготовления мембраны в таких баках используют пищевую резину, безопасную для здоровья людей. Красные гидробаки предназначены для систем отопления и горячего водоснабжения. Их для холодной воды использовать не рекомендуется, поскольку мембрана в таких баках изготовлена из другой резины. Кроме того, рабочий порог давления у синих гидробаков выше и достигает 8 Bar.

Обычно вода поступает в накопитель снизу, а сверху, как уже отмечалось, находится ниппель, через который отводят воздух. Поэтому в каждом устройстве имеется два резьбовых соединения (обычно дюймовые или в полдюйма), которые не следует путать. На верхний ниппель нередко устанавливают автоматическое устройство для отведения воздуха.

Иногда бывают ситуации, когда вода подается в гидробак сверху. Считается, что в этом случае автоматическое отведение воздуха не понадобится. Но следует позаботиться о фильтре, чтобы в систему не попадали частички песка или другие загрязнения.

Правила подключения и возможные трудности

Как установить расширительный бак? Монтаж расширительного бака осуществляется по проекту, согласно инструкции. Лучше всего, конечно, доверить это дело специалисту или, по крайней мере, проконсультироваться со знающими людьми. Велик риск допустить оплошность, которую придется исправлять, затрачивая дополнительное время и средства.

В открытых системах отопления применяют открытые расширительные баки с резьбовым соединением в дне, необходимым для подключения к системе. Устанавливают их в самой верхней точке отопительной системы, что обусловлено элементарными законами физики, и необходимо для того, чтобы вода из системы не выливалась. Данный вид системы встречается сейчас нечасто, поскольку установка расширительного бака данного типа не всегда удобна.

В системах отопления закрытого типа применяют расширительные баки закрытого типа, который разделен внутри на две части. С одной стороны к нему подключают систему отопления, а с другой имеется клапан, который позволяет регулировать давление: стравить воздух, или же, напротив, подкачать. Изначально весь внутренний объем бака заполняет газ, который находится под избыточным давлением. Эту величину необходимо отрегулировать.

Монтаж расширительного бака осуществляется по проекту, согласно инструкции

Подключение расширительного бака закрытого типа можно выполнить практически в любом месте системы, разве что стоит избежать врезки непосредственно после насоса, чтобы избежать скачков в системе отопления. Принцип работы прост – при нагревании теплоносителя происходит его расширение, излишки заполняют пространство в мембранном баке, что препятствует росту давления в системе. При снижении температуры – недостающая жидкость выдавливается обратно в систему.

Лучше всего установить мембранный расширительный бак рядом с котлом, подключив к обратному трубопроводу перед насосом. Крепление должно быть прочным, поскольку в процессе эксплуатации его масса значительно увеличивается, поскольку бак заполняется водой или другим теплоносителем, который циркулирует в системе.

• в непосредственной близости от места крепежа, схема подключения расширительного бака должна предусмотреть установку предохранительного клапана и манометра;
• не допускается монтаж фильтров и установка клапанов на ответвлении, которое соединяет систему отопления и бак;
• подключается запорная арматура;
• подключать бак нужно с учетом перспективы и удобства его обслуживания.

Расширительный бак – необходимый и важный элемент систем отопления как закрытого, так и открытого типа. На стадии выбора расширительного бака для собственного дома нужно убедиться в наличии сертификата качества. Не лишним будет ознакомиться и с сертификатом безопасности, поскольку система отопления является немаловажным элементом комфорта и жизнеобеспечения. При таком подходе можно надеяться, что выбранный расширительный бак будет функциональным, надежным и долговечным, что немаловажно для рачительного хозяина.

Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования давления в водопроводе, аккумулирования воды, а также служит в качестве расширительной камеры.

К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер. Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.

Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Такой способ организации водоснабжения требует регулярного контроля пользователя, иначе вода при отрицательных температурах может замерзнуть (если помещение не отапливается). Жидкость будет испаряться, поэтому придется постоянно доливать ее.

Кроме того, такая емкость громоздкая и не эстетичная, для нее обязательно нужно иметь в доме чердачное помещение. Но главный недостаток устройства — бак не приспособлен работать в условиях высокого напора воды в системе.

Регулировка гидробака в обвязке водонагревателя

Здесь есть одна особенность. Такие гидробаки должны иметь рабочее давление воздуха чуть выше, а именно, на 0,2 бар выше, чем написано в инструкции.

Так, если насос выдает 3,5 бар, гидробак настраивается на 3,7 бар. Первая проверка работоспособности и настройка выполняется перед запуском системы, пока емкость не заполнена теплоносителем.

Отсутствие жидкости в камере – нормальный режим работы. А заполняется она только когда вода в трубах нагревается. Нехватка давления воздуха в расширительном баке приводит к тому, что теплоноситель заполняет резервуар, что является нарушением эксплуатационных требований. В этом случае необходимо отключить и спустить систему, а затем настроить гидробак заново.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
• Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Особенности монтажа

При установке нужно учесть возможность доступа к гидроаккумулятору. Устройство подсоединяют к водопроводу в любом месте после насоса и невозвратного клапана. Аппарат обязательно заземляется.

Схема подключения агрегата к напорной установке в зависимости от насосного оборудования:

Тип насоса	Порядок подсоединения
Погружной, полупогружной	Насосная станция – невозвратный клапан – гидробак – датчик давления.
Погружной центробежный и поверхностный центробежный	Насосная станция – невозвратный клапан – гидравлический аккумулятор – второй насос – датчик давления.

При монтаже поверхностного насоса гидроаккумулятор располагают поблизости от него. Если достаточно поступления 20 литров воды в минуту, в последней схеме допускается установить оба напорных устройства погружного вибрационного типа. Конструкция выйдет намного дешевле.

Подсоединение гидравлического аккумулятора к глубинному насосному оборудованию выполняется с соблюдением правил техники безопасности при отключенном источнике питания, чтобы предотвратить случайный запуск.

Критерии выбора

Для долгосрочной эксплуатации специалисты рекомендуют приобретать модели с грушей. Мембранные гидроаккумуляторы более подвержены коррозии, так как мембрана не способна изолировать стенки корпуса от воздействия воды. Однако для моделей с грушей ремонт более сложен, чем для мембранных аналогов. Выбирая накопитель, также нужно учитывать и будущий расход воды.

Если пользователей будет больше, то и гидроаккумулятор требуется соответствующий. Перед установкой необходимо учесть следующее:

• количество пользователей;
• количество водоразборных точек;
• количество бытовых сантехнических приборов;
• наличие нагревательных элементов.

Обе процедуры обладают примерно одинаковой сложностью и сопоставимыми затратами на оборудование.

Нужен ли запас емкости

Многие люди полагают, что одна из задач аккумулятора – это создание резерва воды. Однако это не так и функции устройства, абсолютно другие. Конечно, небольшой запас по емкости нужен – бывают случаи, когда потребление воды может увеличиться. К тому же, немного увеличенный объем положительно скажется на работе всего оборудования.

Однако, учитывая цену, переплачивать лишние деньги за дополнительную емкость не нужно. Для этих целей предназначены специальные пластиковые резервуары, которые встраиваются в систему водопровода.

Тем более, если в будущем планируется увеличение точек потребления – можно купить дополнительный гидробак. Их общий объем будет суммироваться. Например, если в системе установлено два устройства на 40 и 80 литров, то общая рабочая мощность получится 120 л.

Оптимальное давление

Чтобы ГА хорошо справлялся со своими задачами, в нем должно быть правильно выставлено давление. Вообще, расчет необходимой величины делается исходя из того, что на каждые 10 метров подъема, требуется 1 атмосфера. К тому же, еще одна атмосфера, обеспечивает нормальное давление в системе водопровода.

Например:

• гидроаккумулятор установлен в подвале, а до самой верхней точки получается расстояние в 6 метров;
• таким образом, 0.6 атмосфер потребуется для подъема воды и еще одна для работы;
• т. е. рабочее значение будет составлять 1,6 атмосфер.

При установке необходимо сразу же проверить это значение, и если оно ниже нормы, то закачать в бак воздух. Также, нужно правильно настроить реле давления. Ведь от этого будет зависеть частота включения насоса и напор воды в системе.

Каковы функции расширительного бака в системе водоснабжения дома

Итак, прежде всего разберемся, с какими функциями должен справляться расширительный бак водопроводной системы.

• Такой бак является резервуаром для накопления определенного запаса воды, готовой к применению. То есть если по каким-то причинам насосное оборудование не работает (банальная ситуация для многих поселков – перепады с подачей электроэнергии), в распоряжении хозяев остается некоторый водяной резерв.

Расширительный бак – это всегда приличный запас воды под нужным давлением, достаточным для работы многих сантехнических приборов.

• Установкой такого бака достигается стабильное давление в системе, необходимое для корректной работы сантехнических приборов и бытовой техники: до определенных пределов — даже при выключенном насосе.
• Уже упомянутый запас воды и созданное в системе давление позволяют свести к минимуму число пусков насосного оборудования. А это говорит о том, что оборудование прослужит дольше.
• Наконец, любой пуск насоса всегда сопровождается резким скачком давления в системе, гидроударом, порой достигающим 10 и более атмосфер. Это не идёт на пользу ни трубам, ни сантехническим приборам. Расширительный бак выступает в роли демпфера, принимающего на себя такие скачки, и для системы они становятся безопасными.

Но не следует путать расширенные баки для системы водопровода с теми, что предназначены для контуров отопления. При всем их внешнем сходстве, эксплуатационные показатели уже совсем иные. Об этом будет сказано чуть ниже.

Водоснабжение без гидроаккумулятора

Если исключить гидроаккумулятор из схемы водоснабжения, то возможны два варианта:

• использование насоса для подачи воды к точкам водоразбора напрямую;
• подключение накопительного бака.

Оба варианта активно используются, но первый оптимален для систем полива с небольшим объемом жидкости, а второй наиболее целесообразен, когда нужно обеспечить водой душевую, кухонный кран – то есть потребителей внутри дома.

Вариант #1 – подключение насоса напрямую

Один из вариантов – расширенная система орошения приусадебного участка. Она полностью автоматизирована. Чтобы настроить время включения/выключения, подсоединяем контроллер. На каждой отдельной линии можно установить электромагнитные клапаны, чтобы они могли эксплуатироваться по отдельности.

Примерная схема автополива дачного участка. Транспортировка жидкости из скважины или колодца осуществляется по трубам с диаметром 19 мм (центральная) и 16 мм (ответвления) (+)

Датчик дождя делает систему орошения более эффективной: во время осадков насос не функционирует.

• размещаем трубы на поверхности земли по заранее составленной схеме, соединяем фитингами;
• устанавливаем дождеватели, капельную систему, шланги для полива;
• обустраиваем насосную группу – поверхностный агрегат и реле давления;
• подключаем подачу воды, тестируем систему на протечки;
• если все хорошо – выкапываем траншеи глубиной 30 см, из щебня и песка устраиваем дренажную подушку, укладываем трубопровод и засыпаем его;
• производим повторное тестирование для проверки герметичности, проверяем работоспособность всех линий;
• подключаем контроллер и датчик дождя;
• проверяем работу всех элементов системы.

Если пропускная способность небольшая, настраиваем поочередную эксплуатацию линий. Это сложная схема, требующая знаний по настройке оборудования. Наиболее простая представляет собой обычный насос типа «Малыш» с подключенным к нему шлангов для полива.

Вариант #2 – схема с накопительным баком

С появлением технологичных станций с гидроаккумулятором схема стала менее популярной, но все еще используется. Она проста и отличается тем, что между насосом и точками водоразбора находится накопительный резервуар.

Схема системы водоснабжения с накопительным баком. Для обеспечения движения воды по трубам с определенной скоростью и давлением установлен дополнительный циркулярный насос

Одно из условий эксплуатации системы – организация водоочистки. Первый фильтр устанавливается на всасывающей трубе у поверхностных насосов, на самом оборудовании – у погружных. Второй – на входе в дом. Лучше, если это будет комплект из двух фильтров, грубой и тонкой очистки.

После системы фильтрации устанавливают накопительный бак, и уже от него идет труба (или трубы) к точкам водоразбора.

По традиции бак устанавливают как можно выше – например, на чердаке. Высокое расположение повышает давление в системе, которая будет функционировать даже при отсутствии электроэнергии

Накопительный бак – любой резервуар, подходящий по объему. Раньше использовали металлические оцинкованные цистерны, сейчас – пластиковые емкости различной конфигурации. Они оснащены одним входящим патрубком, для подачи воды из скважины, и двумя выходящими – для разводки по потребителям и сливным.

Сверху бак прикрыт откидной крышкой, которая защищает жидкость от мусора и пыли. Убрав крышку, можно проанализировать состояние резервуара и воды, которая в нем хранится. При сильном загрязнении жидкость выпускают через сливной патрубок, а бак моют.

Главный контролирующий элемент – поплавковый механизм. Как только уровень воды достигает максимальной отметки, входной патрубок перекрывается, и подача в резервуар прекращается. При низком уровне, напротив, входное отверстие открывается и вода начинает поступать в бак.

Пластиковый накопительный резервуар, установленный на чердаке. Он легче по весу, чем металлическая емкость, поэтому монтировать его гораздо удобнее. Чтобы вода не замерзла, в северных районах стенки бака утепляют

Плюс использования накопительного бака: всегда есть запас воды, которая подается под небольшим давлением, даже если все насосы отключены. Минус – сложности в установке. Объемные баки требуют пространства и основания, которое выдержало бы их вес.

В случае устройства систем для круглогодичной эксплуатации, чердак или хотя бы сам бак, размещаемый в неотапливаемом чердачном пространстве, должен быть утеплен.

Во избежании перелива и затопления расположенных ниже этажей накопители в обязательном порядке снабжаются переливными трубками. В случае превышения допустимого объема вода через устроенное в верхней трети бака переливное отверстие будет стекать по подключенной к нему трубе в канализацию.
