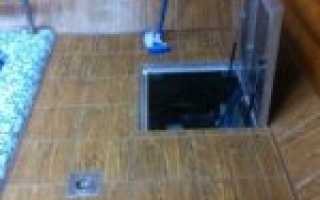

Люк для подвала Подвальные люки – это устройства, которые обеспечивают вход в подвал. При его качественном изготовлении возможна не только экономия пространства в жилище, но он позволяет скрыть и наличие самого подвала.
Для многих это обязательное условие. Здесь можно хранить ненужные вещи, картофель, консервацию и другие пищевые продукты.
Особенностью подвала является сохранение температуры примерно на одном уровне в течение всего периода. Как сделать люк в подвал своими руками предлагается узнать из этой статьи.
Чем удобен люк и его недостатки
Важный и единственный плюс – это экономия пространства. Такой вход можно сделать в середине комнаты, он становится частью пола, при этом может быть незаметным.
Из недостатков можно отметить:
Узкий проход, что неудобно для тучных людей.
Крутая приставная лестница, которая может стать причиной травмы.
Высокие требования к прочности, из-за чего люк может получиться тяжелым.
При изготовлении люка сложно без опыта и хорошего инструмента сделать его незаметным. Магазинные решения тоже нуждаются в умелой отделке.
Решения из магазинов стоят дорого.
Читайте также:
Интересные факты
Кроме основного предназначения, любознательные игроки изобрели несколько оригинальных способов использования люков в игре Minecraft!
- Составляющие части подъемных мостов, всевозможных ловушек, механизмов (системы для выдачи вагонеток).
- Детали интерьера в виде дизайнерских столиков, откидывающихся подставок и барных стоек.
Особенности люков, как проходов в погреба
Как уже стало понятно, люк – это дверца, которая маскирует вход в подвал и конструкционный элемент с важными функциями.
- После установки люк становится частью пола. По нему также будут ходить люди, а значит, он должен выдерживать нагрузки.
- Люк должен обладать герметичностью, так как он отделяет жилое помещение от нежилого. Через него не должны в комнату проникать неприятные запахи.
- Хороший люк либо утепляется, либо делается из материалов, непроводящих тепло. Иначе, так как погреб не отапливается, под крышкой постоянно будет собираться конденсат из-за перепада температур.
- Изделие высокого качества не должно выделять на фоне остального интерьера. Наоборот, оно должно быть незаметным, и сочетаться с обстановкой.
Из конструкционных дополнений люк комплектуется:
- Надежной ручкой для поднятия крышки.
- Системой газлифтов, которые помогут с поднятием, и не будут давать крышке самопроизвольно опускаться. Люк может оснащаться любым другим фиксирующим механизмом. Лучше, чтобы было и то, и другое.
- Обязательна система запора, которая не позволит люк отворить детям.
- Следует предусмотреть открывание люка изнутри.
- Лестница крутая, потребуются поручни, которые ставятся в самом погребе и могут устанавливаться на крышке люка.
При выборе газлифта, главное, не экономить. Недорогие китайские модели долго не служат, и могут стать причиной самопроизвольного захлопывания.
Для широкого люка потребовалось восемь амортизаторов
При покупке обязательно проверьте рабочий вес изделия и максимально допустимые нагрузки — соотнесите их с массой крышки люка с учетом ее последующей отделки. Необходимо сделать 15% запас, чтобы крышка и держалась хорошо, и закрывалась нормально.
Если люк действительно очень тяжелый, следует предусмотреть дополнительную систему фиксации в открытом положении, на случай выхода газлифтов из строя.
Что нужно учитывать при составлении чертежа люка
Помимо строения конструкции, важно определить место установки. Лучше это делать на этапе строительства дома, чтобы заранее знать, что и где лучше расположить.
Чертеж люка в подвал под плитку
При этом учтите следующие моменты:
- Стоит выбирать точки, находящиеся чуть в стороне от стен. Жаться к ним не стоит, потому что во время эксплуатации хода крышка может задевать отделку, да и распахиванию это может мешать. Вдоль стен обычно расставляют мебель, что тоже может стать неудобством. Поэтому ориентируйтесь, если не на центр комнаты, то хотя бы на отступ от стен.
- При планировки кухни в частном доме в середине ставят обеденный стол. В этом же помещении чаще и делается проход вниз, так что соотнести положение этих объектов также стоит, иначе придется постоянно двигать мебель.
- Каркас люка имеет с внешней стороны ступенчатое строение, что позволяет ему опираться на пол и иметь мощное ребро жесткости. Такой же формы должен быть и проем, что позволит выполнить установку заподлицо, а после замаскировать люк.
Чертежи люка в подвал с амортизаторами – ступенчатое строение рамы
- Размер люка надо выбрать по самому крупному потенциальному пользователю, чтобы вниз было удобно спускаться, и не с пустыми руками.
Чертежи подвальных люков
Давайте разберем строение нескольких вариантов люков на примере нескольких чертежей.
Классический скрытый люк
На этом фото снизу изображено строение классического скрытого люка откидного типа (ляды).
Чертеж люка в погреб
Изделие изображено в разрезе, но постараемся все подробно объяснить:
- Люк имеет периметральную раму, сделанную их стального уголка толщиной 3-4 мм.
- Изнутри к внутреннему углу рамы приварены скрытые петли, от которых отходят кронштейны Ш-образной формы, соединенные с рамой крышки. Ход такой петли не может быть больше 90 градусов, поэтому крышку устанавливают практически в вертикальном положении.
- К полу каркас люка крепится на саморезы или дюбель-шурупы в зависимости от типа материала пола.
- С другой стороны рамы имеется поворотный замок, управляемый съемным ключом. Он же может выступать в роли ручки, но при отделке крышки керамической плиткой это опасно, поэтому либо покупают мощную присоску, либо монтируются отдельный ухват.
- Рама крышки обшита листом гипсоволокна. Это достаточно прочный материал, чтобы выдерживать вес человека. При этом он обладает высокой адгезией. Можно надежно приклеивать к нему ту же керамическую плитку.
Из чего изготавливают крышку для входа в подпол
Рамки и дверцы изготавливают из металла или дерева. Лаз маскируется напольным покрытием или декорируется в качестве детали интерьера. Современные дизайнеры закрывают вход даже сверхпрочным стеклом, но обычно предпочтение отдается потайным.
На сегодняшний день существует множество вариантов готовых конструкций люков для погреба различных видов.
Из дерева
Вариант для пола с деревянными перекрытиями. Традиционно вырезают участок настила, из которого впоследствии формируют створку, так, чтобы рисунок дерева сохранился.
Если напольное покрытие состоит из деревянной доски, то для маскировки входа в подвальное помещение рекомендуется использовать дерево.
Металлический люк
Легкие конструкции изготавливают из алюминия, с повышенной прочностью – из стальных профилей. Некоторые модели по прочности могут сравниться с сейфами, но для обычного использования этого не требуется. После монтажа рама заливается бетоном, а вход оформляют напольным покрытием: ламинатом, плиткой. В металлическом изделии для удобства устанавливают амортизаторы или подъемники.
Сделать конструкцию из металла гораздо сложнее, но она надежнее и долговечнее предыдущего варианта.
Люк под плитку
Лаз-невидимка. В узоре плитки не видны зазоры по 5 мм. скрытый замок. Под кафель выбирают металлический каркас.
Если устанавливается люк под плитку, то потребуется первоначально создать необходимую разметку.
Материалы для изготовления люка
Конструкция заводских изделий не отличается высокой сложностью. При наличии нужного инструмента, можно собрать люк ничуть не хуже.
Все комплектующие легко достать в продаже – даже петли готовые можно купить на мебельных базах.
Так как готовые решения производятся из металла, для сборки самодельного аналога потребуется сварочный аппарат и умение с ним работать.
Сварка металлической рамы для крышки люка
Из металла стабильно изготавливается рама всего люка и крышки каркаса.
Напоминаем, что изделие должно выдерживать вес человека.
Обратите внимание, как располагается стальной уголок во внешней раме – он развернут полочками от центра.
Строение металлического люка
Самодельные приспособления часто устроены иначе – уголок проворачивается вокруг оси на 90 градусов, что позволяет создать простую и надежную полочку. Недостаток такого подхода в том, что под раму приходится делать более глубокую выемку в основании, что не всегда приемлемо.
Рама крышки люка имеет несколько перпендикулярно расположенных ребер жесткости. Их равномерно распределяют по площади детали, чтобы облицовочный материал имел больше опорных точек, что не позволит ему прогибаться под нагрузками.
Помимо упомянутого ранее гипсоволокна для обшивки люка могут использоваться и другие материалы: ОСП панели, ДСП, фанера, доски, металлические листы. Выбор облицовки определяет прочность и возможности последующей отделки.
Материал крышки люка – металлический лист
Петли для люка делаются только из металла, так как это надежно, более компактно, да и готовый вариант, как на следующей картинке, приобрести можно.
Петли-пантографы из оцинкованной стали
Конечно, для тяжелого люка они не подойду, но для собираемого из дерева их будет достаточно.
Как вариант можно использовать даже обыкновенные рояльные или дверные модели, но они будут оставаться на виду. Подойдут и шарнирные модели с пружинами.
Практически все описанные выше детали могут быть выполнены из дерева. Такой люк будет намного легче по весу, его также можно отделать любыми материалами. Исключение, помимо петель, составляют газлифты и запирающие механизмы.
Стоит в состав люка включить и резиновые уплотнители по периметру примыкания крышки. Это позволит не проникать из подвала сырости, холоду и запахам – у этого помещения должны быть предусмотрены другие вентиляционные ходы.
Про утеплитель мы уже писали, но не сказали, какой материал для этого хорош.
Экструдированный пенополистирол
Это однозначно должен быть полимерный утеплитель. Идеальный кандидат – экструдированный полистирол, который даже можно ничем не закрывать.
Минеральная вата в подвале будет тянуть в себя сырость, из-за чего сильно потеряет в теплоэффективности.
Обычный пенопласт сгодится только, если его спрятать под обшивкой, так как прочность материала оставляет желать лучшего. Можно утеплиться монтажной пеной, но ее также придется чем-то прикрыть.
