Дом из газобетона – отличный вариант недорогого и качественного жилья. Такое помещение отличается оптимальными теплосберегающими свойствами и относительно доступной стоимостью. Материал довольно хрупкий, может давать усадку. Потребуется армирование. Поэтому чаще всего возводят малоэтажные здания до трех-пяти этажей, а также бани, гаражи и хозяйственные сооружения. Характеристики постройки можно менять на свое усмотрение, главное – знать процедуру выкладки. Пошаговая инструкция работ на примере возведения одноэтажного дома, тип фундамента ― ленточный, будет рассмотрена в статье детально.
Характеристики газобетона
Ячеистый легкий бетон получают путем смешивания газообразователя (алюминиевой пудры) с песком, цементом и водой. Образовавшиеся поры снижают массу и плотность, а также улучшают тепло- и звукоизоляционные свойства.
Полученную смесь заливают в формы, после того, как монолит схватится, его режут на блоки. Затем строительный материал сушат в автоклаве.
Газобетон экологичен и безопасен, не выделяет токсинов и вредных веществ. Небольшой вес позволяет выполнить строительные работы своими руками без привлечения работников и специальной техники. Материал легко пилится, режется и обрабатывается ручным инструментом.
Различают несколько видов газобетонных блоков. Классические конструкционные предназначены для строительства, теплоизоляционные улучшают характеристики строений. Есть и смешанные варианты (конструкционно-теплоизоляционные), которые объединяют перечисленные свойства.
Закладка фундамента из пеноблоков
Строительство дома из газоблока должно начинаться с расчетов и проектирования фундамента. Вес такой стены в несколько раз меньше, по сравнению с кирпичом, поэтому серьезное основание не потребуется. Но важно учитывать, что газобетон достаточно хрупкий и усадка может привести к появлению трещин в стенах.
При выборе типа фундамента нужно принимать во внимание также массу строения, нагрузку от осадков, уровень грунтовых вод, состав почвы, особенности рельефа территории, расположение зданий в округе.
Подготовительные работы

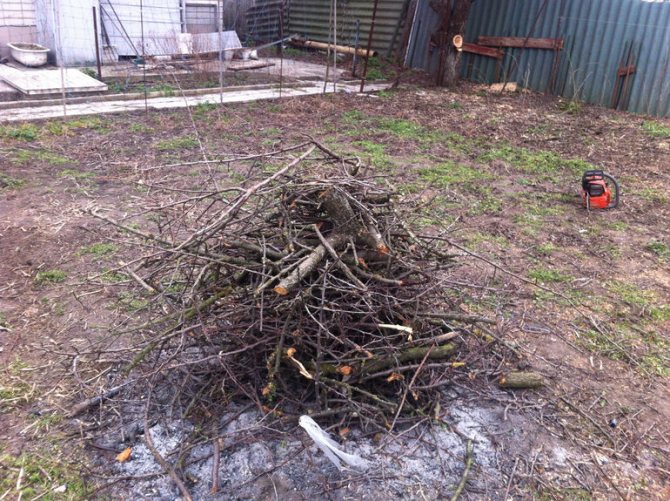

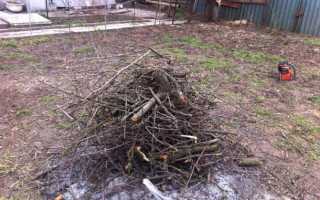

Прежде чем приступить к работе, с площадки нужно убрать все лишнее, очистить от мусора. Для разметки можно использовать веревку и арматурные прутья.
Для определения оси нужно взять отвес и наметить первый угол фундамента. Далее натянуть веревку, перпендикулярно ко 2-му и 3-му углу здания. Отметить четвертый угол можно с помощью угольника. Далее следует замерить диагонали. Углы должны совпадать. Если все расчеты верны, на этом этапе можно установить прутья, и натягивать веревку.
Далее проводится внутренняя разметка основания. От наружной необходимо отступить порядка 40 см. Это оптимальный уровень ширины для ленточного фундамента. Подготовка траншей выполняется следующим образом:
- необходимо найти самую низкую точку на площадке;
- затем отсчитать глубину ямы;
- с помощью уровня и отвеса нужно проверить яму, дно должно быть ровным, а стены – вертикальными;
- на дно нужно уложить песочную подушку и тщательно ее утрамбовать, оптимальная толщина – не менее 15 см;
- сверху необходимо насыпать щебенку и уложить рубероид.
Как построить дом с нуля, детально рассмотрено в этом видео:
Установка опалубка
Понадобится фанера и доски, для скрепления могут использоваться шурупы или гвозди. Высота вспомогательной конструкции над уровнем почвы должна быть не меньше 30 см.
По внутреннему периметру нужно натянуть леску по верхней границе заливки. Закладываются пустые трубы в местах для канализации и водопровода, затем полость следует заполнить песком.
Укладка арматуры
Желательно использовать прутья диаметром от 12 до 14 мм. Их нужно связать в сетку, сделать это можно с помощью гибкой проволоки из стали. Ячейки могут быть разного размера.
Для того чтобы вся арматура была залита бетоном, между верхом, стенами траншеи и армирующим слоем необходимо оставить пятисантиметровые отступы. Объем бетона определяется путем умножения ширины фундамента на его высоту и длину. Рецепт приготовления раствора будет следующим:
- песок – три части;
- цемент – одна часть;
- щебень – пять частей;
- вода добавляется до доведения смеси до нужной консистенции.
Полученный раствор из бетона заливается равномерными слоями. Примерно по двадцать сантиметров. Бетон заливается до ранее установленного уровня в пространстве опалубки.
Поверхность заливки выравнивается мастерком, затем протыкается арматурой. Снаружи нужно простукать конструкцию деревянным молотком. Для набора прочности фундамента понадобится около месяца. Укрытие полиэтиленом защитит фундамент от осадков. В жаркую погоду необходимо опрыскивать поверхность водой, это позволит предотвратить растрескивание. Опалубку следует оставить на десять дней, но лучше на весь месяц.
Дом из газобетона: укладка блоков
Начинается все с подготовительных мероприятий:
- Проверка горизонтальности фундамента. При наличии отклонений более 30 мм из необходимо устранить. Если есть небольшие горбы, их проще срезать, а ямы заполнить раствором. Если же поверхность слишком неровная, устанавливается дополнительная опалубка, поверхность заливается бетоном и выравнивается в уровень. Только учтите, что минимальная толщина слоя бетона — не меньше 3 см, а для выравнивания нужно или добавить пластификаторы, улучшающие растекание, или обработать раствор вибратором для бетона. Работы можно продолжать когда бетон наберет 50% прочности, а это 7-9 дней при температуре +20°C, и 14-20 дней при более низких.
- Укладывается отсечная гидроизоляция. Сначала промазывается битумной мастикой, поверх раскатывается рулонная гидроизоляция. И лучше не рубероид. Он, конечно дешев, но в современном исполнении малоэффективен и очень недолговечен. При стыке лент, одна на другую заходит не менее чем на 15 см.
На подготовительном этапе необходимо проделат все с максимальным усердием. Чем ровнее будет основание, тем проще пойдет кладка. О важности гидроизоляции уже писали: хотите, чтобы дом из газобетона был теплым — позаботьтесь о том, чтобы он был сухим.
Правила укладки газобетонных блоков
Поверх отсечной гидроизоляции можно начинать кладку газобетона. Она ведется по тем же правилам, что кирпич: с горизонтальной перевязкой рядов. Это значит, что вертикальный шов нижнего блока перекрывается телом блока, лежащего сверху. Красивее смотрится стена, если шов находится посередине блока, но минимальный отступ составляет 10 см.
Принцип укладки блоков из газобетона
Для кладки газоблоков используется специальный клей. Он так и называется — для газобетона. Наносится тонким слоем в 1-2 мм при помощи специального инструмента — каретки с зубчатым краем. Почему желательно класть именно такой слой? Во-первых, клей дорогой, во-вторых, он является мостиком холода, так как имеет теплопроводность намного выше, чем у газоблока. Потому указанная толщина оптимальна: она обеспечивает прочную стыковку и минимальные потери тепла.
Инструмент
Для равномерной укладки клея есть фирменные каретки. Они представляют собой ящик, в который загружается до ведра раствора. Укладка газобетонных блоков своими руками с помощью каретки показана в следующем видео.
Таскать ее по стенам вверх-вниз удовольствие сомнительное и оправдано только при больших объемах, когда все ведро можно раскатать по стене за один раз. Потому при самостоятельном строительстве газобетонного дома чаще используют устройства попроще — небольшие ручные каретки (смотрите на фото). Как видите она похожа на совок и ее легко сделать своими руками из куска оцинковки. Ширина равна ширине вашего блока (точно до миллиметра, можно на 1-2 мм меньше). По краю нарезаны зубчики (можно болгаркой), приделана ручка. В принципе, можно обойтись мастерком и большим зубчатым шпателем, но работать будет не так удобно.
Второй необходимый инструмент — пила. Она тоже есть специальная, но пенобетон отлично режется обычной ручной пилой с хорошо заточенным зубом.
Каретка и пила — основные инструменты
Еще необходимо устройство для штобления. По технологии строительства из газобетона в каждый 4-й ряд укладывается арматура. Под эти прутки делают в теле блока штробы. Для этого есть специальный инструмент — режущая кромка на ручке с упором для второй руки. Сделать нечто подобное самостоятельно тоже можно.
Две модели штробореза для газоблока
Также необходимо устройств для переноса блоков. Есть блоки с вырезами под руки, но они дороже, а пустоты потом придется заделывать раствором. Для переноса блоков с ровными гранями есть специальные клещи, работающие за счет силы тяжести.
Устройство для переноса блоков
Кроме всего этого необходима емкость для замеса клея, малярный ковш, киянка — выравнивать блоки, щетка — счищать пыль, строительный уровень, шнур, набор шкурок или специальная терка — для выравнивания поверхностей. Вот и весь необходимый инструмент. Есть еще одно интересное приспособление — угол, позволяющее резать под прямым углом. На фото оно возле каски, но при желании без него можно обойтись.
Набор инструментов необходимых при постройке дома из газобетона
Укладка газобетонного блока
Технология кладки газобетона проста: более-менее ровным слоем наносится клей на нижнюю поверхность. Рекомендуемая толщина слоя 1-2 мм. При таком нанесении при помощи каретки излишков клея не бывает, и выдавливается редко. Также наносится клей на боковую поверхность расположенного рядом блока. Делать это можно при помощи кельмы, шпателя, или сразу кареткой. Излишки тоже снимаются зубчатой стороной инструмента. Нанося клей, старайтесь чтобы он не вытекал за края блока: с белой поверхности удалять его тяжело.
Как наносить клей под газобетон
Все сказанное выше относилось к кладке на специальный клей. Некоторые в целях экономии используют цементно-песчаный раствор. Его тонким слоем не выложишь, потому излишки будут. Они снимаются краем инструмента, но кладка все равно выглядит неопрятной. О теплотехнических параметрах такой стены вообще лучше не говорить: мостики холода очень широкие.
Перед установкой блок обеспыливают: берут щетку и проходятся по всем поверхностям. Если погода сухая и жаркая, блок сбрызгивают водой. Можно проазывать широкой кистью, можно — из пульверизатора. Очищенный и смоченный блок поднимают и ставят на клей, вплотную к уже установленному. При помощи киянки, стуча по чистой боковой поверхности установленного блока, добиваются требуемой толщины шва в 1,5-3 мм. Выдавливающиеся излишки клея снимаются шпателем.
Установка блока
Теперь берем уровень, и ровняем блок в вертикальной и горизонтальной поверхности: стучим по соответствующим местам киянкой. Усилия могут понадобится нешуточные. Выдавливаемый клей, если есть, подбираем.
Выравниваем блок во всех плоскостях
Такая операция повторяется раз за разом. Несложная, но монотонная работа. Зато построить дом из газобетона своими руками можно без каких-либо строительных навыков. Основное — соблюдать технологию.
Полезные приспособления и полезная доработка технологии кладки в следующем видео. Люди своими руками строят дом из газобетона для себя, все делают качественно, но быстро с использованием интересных приспособлений. Раствор наносится при помощи доработанного зубчатого шпателя. С боков приделаны к нему небольшие пластины, они не дают стекать раствору за пределы блока. Конструкция получается в виде буквы «П», но с короткими «ножками» и широкой «спинкой», из середины торчит ручка шпателя.
Конструкцию ставят на блок, вдоль широкой стороны закидывают клей. За края или за ручку тянут вдоль блока. При этом из-под зубчиков выдавливается клей. Он сразу распределяется равномерно. При помощи такого же приспособления наносится клей на боковую сторону, но не установленного, а устанавливаемого блока. Скорость укладки при таком способе высокая.
Очень интересно приспособление для переноса блока. Это металлическая планка с двумя приваренными ручками. Она, конечно каждый раз прикручивается на два самореза к блоку, но переносить удобнее, чем просто взявшись за края. В общем, полезное видео, только выравнивают блоки » на глаз». Вот этот «прием» брать на вооружение вряд ли стоит, а в остальном способ кладки блоков газобетона в видео очень даже неплохой.
Кладка первого ряда газобетона
При любом строительстве очень важно правильно выставить первый ряд: на него потом будем ориентироваться при возведении стен. Потому все делаем очень внимательно, перепроверяя по нескольку раз. Первый ряд газобетонных блоков кладем на цементно-песчаный раствор, все остальные — на клей. Внимание! Боковая поверхность обмазывается клеем: эти швы должны быть в норме — не более 1-2 мм.
Первыми выкладываются угловые блоки. Очень часто их наружный край выступает за пределы цоколя. Во-первых цоколь затем будет еще утепляться и отделываться, а это значительно увеличит его толщину. Нависающая над цоколем стена — не только смотрится более органично, она еще и уменьшает замокание цоколя, и в первую очередь — его стыка со стеной, а для газобетонного дома это очень важно.
Первым делом при помощи лазерного построителя плоскостей или водяного уровня находим самый высокий угол цоколя. С него начинаем кладку. Весь смысл первого ряда — варьируя толщину раствора, выровнять блоки в горизонтальной плоскости. На этапе подготовки самые большие перепады были устранены, но поверхность все равно вряд ли стала идеальной. Для того, чтобы в дальнейшем класть газобетонные блоки было проще, и ровняется поверхность.
Как найти самый высокий угол фундамента смотрите в видео.
Потому на самом высоком углу раствора кладем минимальное количество. Выкладываем слоем 0,5-1 см, разравниваем. Ставим первый блок так, чтобы наружные его края выступали не менее чем на 50 см за пределы цоколя. Как писали, это выступ не обязателен, но он решает множество проблем, и, главное, — закрывает стык с цоколем.
Выставляем первый блок, стучим киянкой, выравнивая
Берем уровень и, постукивая киянкой, выравниваем его в горизонтальных и вертикальной плоскостях. На смежном углу проделываем ту же операцию, только высота блока регулируется по первому а для этого используем водяной уровень. Чтобы работать было удобнее, колбы уровня можно закрепить на ровных дощечках одинаковой толщины. Установив одну колбу на одном угловом блоке, по второй можно регулировать высоту другого.
Удобное приспособление
Такую же операцию повторяем на остальных блоках. Одна тонкость: переносим уровень только с первого блока. Так погрешность будет меньше. После того, как все угловые блоки выставлены (они называются маяками), по их наружному краю натягивается шнур. Причем шнур отмечает верхнюю кромку блока и по нему выравниваются все остальные. Натянуть на вкрученный в блок саморез: крутится он легко, а держится неплохо. Можно прикручивать к блокам планки, в которые вкручены саморезы.
Сбоку прибивают две планки, к которым уже крепят шнурок для отбивки уровня ряда
Кладку желательно вести от двух углов, двигаясь в середину. Так больше шансов избежать перекосов, которые потом приходится выравнивать, срывая уже установленные блоки.
Второй и последующие ряды
По завершении укладки ряда берут наждачную бумагу, рубанок, строительный уровень и проходят по всему периметру, убирая слишком большие перепады высот. Это — важный момент, который позволяет расходовать минимум клея. Но минимальный шов — это не все. Если не выравнивать высоту каждого ряда, в стене образуются места локальных напряжений, которые при минимальных нагрузках могут стать причиной появления трещин. Потому не пропускайте этот этап.
Работать наждаком не очень удобно, есть для этих целей специальная терка. Она не так забивается. Итак, все выравнивается в уровень. Потом берут щетку и проходят снова по периметру, сметая пыль. Этот этап тоже пропускать нельзя: наличие пыли значительно снижает адгезию клея с блоками.
Перепад высот проверяется на ощупь
Все это для того, чтобы выдерживать рекомендуемый слой клея в 1-2 мм. Геометрия даже самых хороших блоков все равно имеет разбег. Пусть перепад составит 1 мм, но при таком количестве клея он существенный. Потому все выравнивается до полного совпадения.
Нанятые бригады часто пропускают этот этап и кладут в нарушении техпроцесса клей до 5 мм и более. Но такие дома получаются холодными, а расход дорогого клея — огромным. В среднем расход клея на куб:
- гладких блоков — 1,2 мешка;
- с пазом и гребнем — 1 мешок.
Укладка второго и последующих рядов газобетонных блоков начинается тоже с угла, только выставляется угловой блок так, чтобы шов был смещен. Теперь на все поверхности наносится клеевой состав. Технология кладки газобетонного блока описана выше.
Как выложить угловой блок второго ряда
Возведение стен
Порядок работы не зависит от конструкции блоков. Предварительно нужно очистить поверхность фундамента от пыли и грязи, затем укрыть его рубероидом.
Для кладки первого ряда должен использоваться раствор из песка и цемента. Сохнет он гораздо дольше по сравнению с обычным клеем, что позволить исправить ровность слоя. Минимальная толщина – 1 см, но максимальных ограничений нет.
Далее необходимо определить самый высокий угол и наметить с помощью лески стену дома. Газоблоки укладываются на всех углах, затем натягивается веревка между строительными элементами.
После укладки каждого блока обязательно нужно проверить ровность. Проемы для дверей пропускаются. Для шлифовки поверхности следует использовать полировку. Аналогичная процедура должна выполняться для каждого уложенного слоя.
Ряды перевязываются, сдвигая на половину газоблока. Процесс ничем не отличается от кирпичной кладки. Минимальный уровень сдвига – 8 см. Для нанесения клея можно использовать ковши с зубчиками. Блоки должны быть сдвинуты впритык, проверить ровность кладки можно с помощью уровня. Для устранения неровностей подойдет резиновый молоток.
При кладке проема не всегда удается попасть в длину газоблока. Лишнюю часть можно отпилить с помощью ножовки по дереву.
Обустройство окон
Если подоконники имеют высоту в четыре ряда блоков, проемы для окон следует армировать после кладки третьего ряда. Для этого понадобится штроборез. С его помощью прорезаем две параллельные линии. Они должны выходить за границы проема на 30 см с каждой стороны. Затем в штробы устанавливаются арматурные прутья и заливаются раствором из песка и цемента.
Монтаж перемычек
Перемычки необходимы для укрепления стены над проемами – оконными и дверными. В противном случае конструкция рухнет. Перемычку над окном можно сделать следующим образом:
- устанавливается доска;
- затем не снимаемая конструкция из блоков: снаружи (15 см), в центре (15 см), изнутри (10 см);
- из арматурной сетки нарезаются квадратики, после чего к ним привязываются прутки из арматуры;
- в проем между газоблоками вкладывается каркас, далее заливается бетоном.
Упростить задачу можно с помощью готовых U- образных блоков. Их нужно склеить на достаточную длину и установить. Затем укладывается арматура, заливается раствором цемента.
Оптимальная ширина газоблоков для изготовления опалубков – 10 см. Но подходит и пористый материал стандартных параметров, его можно распилить на три одинаковых части. Для скрепления следует использовать клей.
Перемычка над межкомнатными дверями устанавливается следующим образом:
- блоки склеиваются на нужную длину;
- проделываются три канавы с помощью штробореза;
- укладываются стержни из арматуры;
- заливается раствор цемента.
Понадобится в среднем 24 часа, чтобы он высох. При установке перемычек арматура должна располагаться внизу. Пробелы следует заполнить при помощи газоблоков, разрезанных на нужные размеры.
Армирование газобетона
Чтобы дом из газосиликатных блоков был крепким и надежным, а стены не покрылись трещинами, выполняют армирование кладки. В сейсмоопасных регионах, при строительстве на просадочных грунтах, в местностях с сильными ураганными ветрами арматуру рассчитывают на максимальную действующую нагрузку.
Правила армирования
Если условия стандартные, усиливают определенные участки кладки:
- нижний ряд, опирающийся на фундамент;
- каждый четвертый ряд, если длина стены превышает 6000 мм;
- углы и сопряжения стен;
- места опирания перемычек, стропил, перекрытий, балок, лестниц, балконных плит;
- нижнюю часть оконных проемов;
- вертикальные столбы или колонны;
- площадки, где нагрузка повышена.
Схема армирования дома из газоблоков.
Армопояс
Его монтируют по верхнему ряду в местах опирания балок или плит перекрытия. Арматурный пояс связывает воедино блочные несущие стены и перегородки, равномерно распределяет нагрузку от вышерасположенных конструкций.
Опалубку монтируют сплошной полосой по периметру здания и внутренним перегородкам. Применяют доски, кирпич или U-образные профили из газобетона. Можно снаружи уложить перегородочные тонкие блоки, а изнутри — доску.
Устанавливают стальные каркасы из стали класса А 3. Диаметр рабочих стержней — 12 мм. Их укладывают в 2 ряда — по 2 сверху и снизу. Сечение хомутов — 8-10 мм, шаг 200-300 мм.
Стержни стыкуют с нахлестом, в углах и сопряжениях стен укладывают Г- или П-образные элементы.
Для защиты от промерзаний в опалубку вдоль наружной стороны помещают плиты пенополистирола толщиной 30-50 мм. Его размер учитывают при изготовлении арматурного каркаса. Заливают бетон М 200-300, предварительно устанавливают шпильки или анкеры для крепления стропильных балок и перекрытий.
Армирование кладки
Чтобы стены не деформировались , не теряли жесткость и устойчивость, применяют следующие виды армирования:
Горизонтальное армирование металлическими стержнями. Прорезают в блоках штроборезом канавки глубиной 25 мм, заливают клеем. Помещают в бороздки арматуру диаметром 6-8 мм, стыкуют внахлест, в углах загибают. После вдавливания излишки клеящего раствора удаляют.
Укладка арматуры в штробы.
Перфорированными лентами. Полосы из оцинкованной стали шириной 16 мм и толщиной 1 мм прикручивают к поверхности блоков саморезами без устройства штроб. Для усиления ленты укладывают в два слоя.
Усиление оконных проемов газобетонных домов
Наклонные трещины от перемычки до верха стены — довольно частая картина, говорящая о том, что дом из газобетона построен без соблюдения правил армирования. Чтобы не пришлось вызывать специалистов для обследования здания, демонтировать окна, ворота или двери и заново усиливать проем, нужно при кладке блоков уложить стержни в подоконную зону и в местах опирания перемычек.
Последовательность работ при усилении подоконной части:
- Прорезают штроборезом в кладке пазы длиной, превышающей ширину окна на 60 см в обе стороны.
- В канавку заливают клей.
- Укладывают арматуру класса А 3 с общей площадью сечения не меньше 0,75 см². Этому соответствуют два стержня диаметром 8 мм или один — 10 мм.
- Вдавливают арматуру в пазы, удаляют излишки клея.
Перемычки изготавливают самостоятельно из металлического уголка, монолитного бетона или покупают готовыми. Чем шире проем, мощнее должно быть сечение конструкции.
В местах опирания перемычки действуют разнонаправленные напряжения. Чтобы вес вышележащей стены был распределен равномерно, балку укладывают с соблюдением минимальной длины заведения в кладку:
Рекомендуется не увеличивать ширину простенка между проемами в несущих стенах свыше 60 см. Если нужно выложить более узкую конструкцию, используют кирпич или усиление вертикальным армированием.
В проемах шириной до 1,2 м и высотой кладки над ними не меньше 2/3 ширины допустимо перемычку не монтировать, а уложить 2 ряда арматуры с заведением в стену не менее, чем на 50 см.
Вертикальное армирование
Вертикальное усиление стены рекомендуется:
- в сейсмоопасных зонах;
- при сложном рельефе участка;
- при сильной ветровой нагрузке;
- в столбах или колоннах;
- при плотности газобетона менее 400 кг/м³;
- при узких простенках, широких проемах;
- в местах опирания массивных конструкций.
В стенах проделывают буром с коронкой вертикальные штробы, устанавливают О-образные газобетонные профили. Вставляют внутрь 1-4 арматурных стержня сечением не менее 14 мм. Заполняют бетоном М 250-300.
Как сделать сейсмопояс
По завершении обустройства ряда с перемычками, следует перейти к монтажу армопояса. Для изготовления конструкции, как правило, используется железобетон, от материала зависит целостность постройки. Для формирования опалубки по периметру стен понадобятся десятисантиметровые блоки. Канаву нужно заполнить арматурой и залить раствором из цемента.
В армопояс вмуровываются шпильки из арматуры, их следует предварительно обернуть. Это позволит сохранить крепление во время заливки бетона. Также могут использоваться элементы с резьбой, что упростит крепление мауэрлата.
Детальная информация об армопоясе под крышу представлена в ролике:
