Регулировка расходомеров на коллекторе теплого пола

Выделив немалое количество средств на создание системы водяного теплого пола (ТП), пользователь порой не получает ожидаемого уровня комфорта или экономии, о которых наперебой твердят сторонники подобного отопления. И если расчет коммуникаций был выполнен верно, а монтаж проведен без ошибок, то, скорее всего, причина неэффективности тепловой установки в её некорректных функциональных настройках. К ним в первую очередь относится регулировка температуры теплого водяного пола. При этом она опирается на понятия температуры теплоносителя в системе и поверхности напольного покрытия, а также температурного режима в помещениях.

Разберем, как на практике связываются воедино эти понятия, при различных способах управления ТП.

Типовые схемы подключения

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия. Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

1. Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
2. Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
3. Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
4. Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.
5. Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.

Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.

Как установить смешивающий клапан своими руками

Данная схема установки используется преимущественно в котельных тех отопительных систем, которые подсоединены к гидроразделителю или же к безнапорному коллектору. А насос, расположенный в контуре №2, обеспечивает требуемую циркуляцию рабочей жидкости.

Обратите внимание! Если трехходовой клапан будет подключаться напрямую к источнику тепловой энергии на байпасе, подсоединенному к порту В, то потребуется и монтаж клапана с гидросопротивлением, равным аналогичному сопротивлению этого источника.

Если этого не сделать, то расход рабочей жидкости на отрезке А-В будет колебаться в соответствии с движением штока. Отметим также, что данная схема монтажа предусматривает возможное прекращение циркуляции жидкости через источник, если установка была произведена без циркуляционного насоса либо же гидроразделителя в основном контуре.

Нежелательно подключать клапан к теплосетям или напорному коллектору в отсутствие приборов, которые дросселируют чрезмерный напор. Иначе расход жидкости на участке А-В будет колебаться, причем существенно.

В случае если перегревание обрата допускается, от чрезмерного напора избавляются посредством перемычки, установленной параллельно к подмесу клапана в контуре.

Настройка теплого пола

И вот, система отопления заполнена и испытана, котел запущен. Все готово к настройке системы отопления.

Перед началом настройки отопления, необходимо определиться с ее целями и задачами. Основная задача балансировки заключается не в том, чтобы установить требуемый расход в каждой петле, а установить соотношение расходов по петлям или баланс расходов. Стоит помнить, что окончательный расход устанавливается во время настройки насосно-смесительного узла. Изменяя общий расход теплоносителя через коллектор, соотношение расходов через петли сохранится.

Настройка теплого пола с помощью расходомеров

Существенно влияет на балансировку наличие на коллекторном блоке расходомеров. Расходомеры, значительно ускоряют балансировку и позволяют ее сделать без включения котла. Это возможно потому, что расходомер показывает расход теплоносителя по каждому контуру в реальном времени.

Распределение потоков теплоносителя необходимо осуществлять таким образом, чтобы соотношение расходов по петлям и соотношение требуемых тепловых мощностей совпадали. Чтобы это получилось, желательно знать требуемые тепловые нагрузки на петли. Но даже, если этих данных нет, можно выставить расходы пропорционально длинам петель. В большинстве случаев, такой подход не дает большой погрешности из-за того, что петли с большими длинами имеют так же и большие мощности.

Балансировка начинается с самой длинной петли или петли с самой большой мощностью, если это известно. Далее регулирующий клапан на этой петле открывается в максимальное положение. В дальнейшем относительно него будут выставляться расходы всех остальных петель.

Для примера рассмотрим коллектор с четырьмя петлями. Допустим, что длины петель следующие: 100, 75, 75 и 50 м.

Как мы уже говорили, настройка начинается с большей петли, имеющей длину 100 м. Она открывается на максимум. Допустим, что при полностью открытом клапане расход на этой петле установился на уровне 4 л/мин.

Расход теплоносителя на второй и третей петле должен быть: (75/100) · 4 = 3 л/мин.

Расход теплоносителя на четвертой петле должен быть: (50/100) · 4 = 2 л/мин.

Проблемы при настройке теплого пола

На практике, может получиться так, что на третьей петле расход при полностью открытом клапане установится на уровне 2,5 л/мин, хотя нам нужен расход 3 л/мин. Это говорит о том, что данная петля имеет большее гидравлическое сопротивление, чем вторая петля той же длины. Как правило это бывает из-за наличия большего количества отводов, калачей или подводящих участков. Если такое случится, то вам придет, все же включить котел и дальнейшую балансировку проводить с включенным котлом и хотя бы с минимальным теплосъемом в помещении.

При этом первая петля настроится на (100/75) · 2,5 = 3,3 л/мин, вторая петля – на 2,5 л/мин., и четвертая петля на – (50/75) · 2,5 = 1,6 л/мин.

После того, как все расходы в петлях выставлены, балансировка петель теплого пола может считаться законченной. Следующим этапом идет настройка насосно-смесительного узла.

Настройка теплого пола без расходомеров

Если на коллекторе не установлены расходомеры, то о расходах в петлях придется судить только по косвенным признакам.

Балансировка без расходомеров производится только с включенным котлом и хотя бы с минимальным теплосъемом в помещении. Лучше, если на улице будет температура не ниже +5 ºС, при этом в помещениях не должно быть открытых окон и каких-либо значительных тепловых выделений, например, работающего камина. После этого систему необходимо оставить прогреваться на несколько часов, до тех пор, пока температура в петлях не стабилизируется, после чего необходимо выполнить оценку правильности выполненной настройки.

Правильность настройки системы определяется одним из следующих способов:

• по температуре теплоносителя в обратном трубопроводе;
• по средней температуре пола.

Правила заправки системы

Настройку работы тёплого пола невозможно выполнить, если расход теплоносителя в петлях будет меняться самопроизвольно. Такое явление характерно при наличии воздушных пробок, поэтому система отопления должна быть не только должным образом организована технически, но также правильно заправлена.

Чтобы полноценно заполнить систему, на обеих ветках коллектора теплого пола должны быть установлены автоматические воздухоотводчики. Если петли расположены по уровню выше коллектора, подключение подачи к последнему должно быть выполнено через деаэратор. Заправка системы тёплого пола производится отдельно от прочих нагревательных контуров, то есть обвязка генераторной части и радиаторная сеть должны быть заполнены заранее, а отсекающие краны на входах коллектора — перекрыты. Для заливки теплоносителя в систему к дренажному отводу подающей ветки коллектора подключается шланг от системы водоснабжения или насоса. Соответственно к аналогичному отводу возвратной ветки нужно подключить шланг для стравливания воздуха, обратный конец которого либо выводится на улицу, либо опускается в ёмкость объёмом 30–40 л.

Первым в системе тёплого пола заполняется коллектор и его обвязка. При этом расходомеры на подающей ветке должны быть полностью открыты, а регуляторы на обратной ветке — закрыты. Далее нужно последовательно заполнить каждую петлю теплоносителем до тех пор, пока из стравливающего шланга не будет поступать чистый теплоноситель без пузырьков воздуха. Заполнение тёплого пола производится при минимальном потоке для равномерного выдавливания воздуха из системы. Когда все петли тёплого пола заправлены, можно выполнять ввод системы отопления в работу и проводить её балансировку.

Функциональность и принцип работы расходомера

Основной функцией расходомеров или как их еще называют, поплавковых ротаметров в системе теплого пола является регулировка расхода теплоносителя в водяных контурах. Установка такого устройства позволяет:

• избежать перерасхода электрической энергии в процессе нагрева теплоносителя;
• обеспечить равномерный прогрев всех водяных контуров;
• исключить колебание температурного режима в разных комнатах.

Необходимость использования расходомеров возникает в зданиях, где производится обогрев половых покрытий с разной площадью. Объемные помещения требуют большей длины трубопровода, поэтому прогреваются они менее интенсивно, чем маленького размера комнаты. Поэтому достичь равномерного прогрева и обеспечить комфортную температуру во всем доме можно только с таким приспособлением.

Расходомер для системы обогрева пола представляет собой устройство механического типа с пластмассовым или латунным корпусом. Внутри его находится поплавок из полипропилена. На верхней части корпуса находится прозрачная колба с разметками. В процессе циркуляции теплоносителя поплавок приходит в действие, перемещаясь по направлению вверх-вниз. Согласно его расположению можно с помощью шкалы определить объем жидкости в трубопроводе.

Классификация клапанов

Без длительных введений отметим, что устройство может быть двух типов по принципу функционирования. Оно может быть:

Особенности действия каждого типа ясны уже из их названия. Смесительное устройство состоит из двух выходов и входа. Другими словами, оно необходимо для смешивания потоков жидкости, что может потребоваться в целях снижения ее температуры. К слову, это наиболее оптимальный вариант для того, чтобы задавать нужный режим в «теплом полу».

Сама процедура регулировки температурного режима предельно проста. Нужно лишь знать о текущих показателях температуры входящих потоков жидкости, с точностью просчитать требуемые пропорции каждого из них так, чтобы на выходе получить нужные показатели. Кстати, данное устройство при условии грамотного монтажа и регулировки способно функционировать и на разделение потока.

А вот разделительный клапан разделяет один поток надвое, следовательно, он оснащен одним входом и двумя выходами. Данное устройство применяется преимущественно для того, чтобы разделять поток горячей воды в системах ГВС. Хотя достаточно часто он встречается и в обвязке воздухонагревателей.

Внешне оба варианта практически идентичны. Но если ознакомиться с их чертежом в разрезе, то их основное отличие видно сразу. Шток, который установлен в устройстве смесительного типа, имеет один шаровой кран. Он располагается по центру и перекрывает основной проход.

Что же касается разделительных приборов, то в них шток имеет два таких клапана, которые устанавливаются на выходах. Они функционируют по следующему принципу: один из них придавливается к седлу, закрывая проход, а другой параллельно с этим открывает проход №2.

По методу управления современные модели могут быть:

В большинстве случаев используется ручной прибор, который внешне напоминает обыкновенный шаровой кран, но оснащен тремя выходными патрубками. А вот электрические модели, имеющие автоматическое управление, применяются преимущественно в частных домах, а именно для того, чтобы распределять тепло. Например, пользователь может настроить температурный режим по комнатам, а рабочая жидкость будет поступать в соответствии с удаленностью комнаты от отопительного прибора. Как вариант – можно совместить его с «теплым полом».

Видео – Прибор в бойлерной группе

Трехходовые клапаны, равно как другие приборы, определяются в соответствии с давлением в системе и диаметром подвода. Все это регламентируется ГОСТом. И если требования последнего не будут соблюдаться, это будет расценено как грубое нарушение, в особенности, если речь идет о показателе давления в магистрали.

Латунные фитинги и трубопроводы из полиэтилена низкого давления

Советуем вам ознакомиться с нашим руководством по выбору и монтажу латунных фитингов для ПНД труб, все подробности тут

Как отрегулировать теплый водяной пол вручную подготовка и ввод

Ручная настройка проводится с помощью обычного крана, который называется термоголовкой. Ее монтируют на обратку и подачу. Использование крана позволяет не нагружать систему автоматикой и дополнительным оборудованием. Это существенно сокращает расходы, но создает ряд неудобств. Качественная и быстрая регулировка теплого водяного пола с термоголовкой — миф. Кран придется крутить часто, а при определении температуры полагаться исключительно на личные ощущения.

Важно! Более удобной считается регулировка водяных теплых полов ротаметрами (расходомеры), которые устанавливают на входе в каждый контур (место монтажа коллектор). Все, что нужно, — контролировать допустимую разницу в показаниях приборов

Она составляет 0.3-0.5 л.

Корректная регулировка теплого пола с термоголовкой предполагает соблюдение норм ввода в эксплуатацию всей системы. Иначе система основного или вспомогательного нагрева воздушных масс снизу помещения будет работать со сбоями.

Использование терморегуляторов

Чтобы избежать перегрева системы, при монтаже теплого пола устанавливается терморегулятор – небольшое устройство, регулирующее температуру. Существует три основные вида терморегуляторов: электронный, механический и программируемый. Все они отличаются между собой не только названиями и ценой, но и техническими характеристиками. Поэтому при выборе изделия необходимо обязательно проконсультироваться со специалистом.

Виды терморегуляторов для теплого пола

После покупки терморегулятора нужно правильно его установить. Ниже приведена пошаговая инструкция монтажа регулятора и специального температурного датчика, при соблюдении которой с этой задачей сможет справиться даже новичок. Для начала в стене нужно проделать небольшую канавку для укладывания провода о термодатчика. Далее нужно следовать инструкции.

Подключение регулятора теплого пола

Шаг 1. Пропустите провод с термодатчиком через гофрированную трубку (диаметр гофры подбирается в соответствии с размерами провода).

Проденьте провод в гофрированную трубку

Шаг 2. Аккуратно выведите провод датчика с другой стороны гофры.

Выведите провод из другого конца

Шаг 3. Закройте конец трубки со стороны датчика, используя для этого специальную пластиковую заглушку. Это требуется для защиты трубки от попадания пыли и строительной смеси.

Установите пластиковую заглушку

Шаг 4. Зафиксируйте между отопительными контурами конец гофрированной трубки с датчиком. Для этой цели желательно использовать специальную ленту или прочные хомута, выполненные из пластика.

Зафиксируйте конец трубки

Шаг 5. Выведите трубку от регулятора в пол, а точнее — в заранее подготовленную канавку. Следите за тем, чтобы не было сильных изгибов трубки.

Выведите трубки в пол

Шаг 6. После монтажа проводки и специальной гофрированной трубки заделайте канавку в стене раствором из цемента. Поверхность после этого должна оставаться гладкой и ровной.

Замаскируйте канавку раствором

Шаг 7. Хорошо почистите и залудьте провода. От качества проделанной работы будет зависеть функционирование терморегулятора.

Облудьте провода

Шаг 8. Соедините терморегулятор с проводами, а затем установите устройство на свое место. Для этого в стене необходимо проделать отверстие под размеры регулятора.

Подключите провода к терморегулятору

Шаг 9. Протестируйте все электрические соединения на предмет исправности. После проверки включите систему теплого пола ненадолго. Это нужно для проверки работоспособности системы.

Так выглядит установленный терморегулятор

Шаг 10. Если все хорошо и система подогрева пола будет работать, то на терморегуляторе, а точнее — на его панели загорится лампочка. О работоспособности всей системы также будет свидетельствовать нагрев поверхности пола. На схеме указано место монтажа датчика температуры.

Пример схемы теплого пола

Температурный режим

Прежде чем приступить к регулировке тёплого пола, крайне важно установить чёткое представление о том, с какой целью она выполняется. По принципу действия водяной тёплый пол кардинально отличается от прочих нагревательных приборов

Основным отличием служит рабочая температура теплоносителя. Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения.

Существует два способа регулирования температуры нагрева жидкостного тёплого пола. Первый из них подразумевает контроль температуры на подающей ветке коллектора за счёт подмешивания порции остывшего теплоносителя из обратки. Технически это решение реализуется установкой трехходового клапана с термостатирующей головкой RTL нажимного действия. Отличие такой головки от радиаторной заключается в том, что она опирается в работе на температуру теплоносителя, а не воздуха. При таком способе регулирования расход в петлях сохраняется постоянным, с небольшой амплитудой меняется лишь температура теплоносителя.

Второй способ регулировки подразумевает ограничение расхода горячего теплоносителя в контуре. В этом случае также устанавливается термостатирующая головка, однако она расположена на двухходовом клапане, который прерывает цепь возвратного потока. При таком способе регулирования подача и обратка связываются байпасной цепью, проток через которую регулируется ограничительным клапаном с заранее откалиброванной пропускной способностью. Принцип такого регулирования основывается на высокой инерционности системы тёплого пола. В процессе работы теплоноситель подается в петли при номинальной температуре теплового узла, периодически изменяется только суммарный расход. Таким образом, нагрев стяжки происходит циклически, то есть требуется существенная теплоёмкость аккумулирующего слоя для сглаживания перепадов температуры.

В обоих случаях действует одно важное правило: термостатирующая арматура в обязательном порядке опирается на температуру обратного потока петли или коллектора. Устройство может иметь механический или электронный принцип действия, это может быть даже обычный термометр

Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться.

Управление греющими контурами

При качественном регулировании теплоносителя по температуре его расход остается неизменным, если не установить дополнительные средства автоматизации. Без них объем проходящей через контур воды настраивается только вручную – вентилями и ротаметрами, расположенными на подающем/обратном коллекторе. Но термоклапанами можно управлять и автоматически, если поставить на них сервоприводы.

Сервоприводы крепятся к термостатическим вентилям на обратном коллекторе и управляют ими по команде контроллера

Система работает так: в помещениях стоят проводные либо беспроводные терморегуляторы, следящие за температурой воздуха и связанные с единым блоком управления (контроллером). Он, получая сигналы от комнатных термостатов, посредством сервоприводов открывает и закрывает вентили на гребенке теплых полов. Таким способом контроллер может управлять напольным обогревом и радиаторной системой одновременно, что и показано на схеме:

Помимо температурного регулирования совместно с термостатами, контроллер умеет делать еще ряд интересных вещей:

• реагировать на изменения погодных условий на улице;
• заранее прогревать необходимые помещения к заданному времени;
• отключать обогрев теплыми полами в неиспользуемых комнатах;
• управляться дистанционно через GSM связь или интернет.

Использование сервоприводов и средств автоматизации не только повышает комфорт для проживающих, но и позволяет экономить 15—20% средств, затрачиваемых на оплату энергоносителей и таким путем снижать цену отопления частного дома.

Балансировка петель теплого пола

Готовя эту статью я прочитал множество различных мнений специалистов по настройке теплого пола. И вот с чем я не согласен:

Зачастую можно услышать, что правильно сбалансировать систему теплого пола можно только с помощью расчетов, посчитав сопротивление всех петель и вычислив настроечное положение регулирующих клапанов. Не спорю, что грамотный гидравлический расчет ускорит процесс наладки и защитит от ошибок в монтаже. Но на практике, настройка теплого пола может происходить без теоретических расчетов, хотя это и займет больше времени. Самое главное, что проект с гидравлическим расчетом стоит денег, а мы с вами нацелены на грамотную экономию.

Многие специалисты считают, что расход теплоносителя во всех петлях должен быть одинаковым. На практике, расход жидкости в петлях в основном зависит от тепловой мощности, которую передает в помещение каждая конкретная петля.

Бытует мнение, что систему теплого пола вообще не надо балансировать, а расход теплоносителя в петлях выровняется сам за счет работы термостатов, контроллеров и других приборов автоматики. Не соглашусь с этим утверждением, так как рано или поздно наступят условия, когда все петли теплого пола будут вынуждены открыться на максимум. В этом случае распределение теплоносителя в системе должно быть таким, чтобы вся жидкость не уходила в одну петлю, а равномерно распределялась по всем контурам.

Как установить разделяющий клапан своими руками

Обеспечение количественной регулировки за счет изменения затрат жидкости – вот основная функция, которую выполняет такой трехходовой клапан. Принцип работы его предельно прост и был рассмотрен выше. Он применяется там, где возможен перепуск жидкости на «обратку», а прекращение циркуляции, напротив, не допускается.

Обратите внимание! Эта схема подключения обрела широкую популярность в узлах водо- и воздухонагрева, которые подключены от индивидуальных котелен.

В целях увязки гидроконтуров необходимо, чтобы потери напора потребителя были равны потерям на клапане-балансире в байпасе. Приведенная здесь схема предназначается для установки на те трубопроводы, в которых имеет место чрезмерный напор. Жидкость в данном случае перемещается за счет сильного напора, образованного с помощью циркуляционного насоса.

Особенности корректировки

Для каждой отдельной комнаты поводится отдельная регулировка ротаметров. Управление выполняется согласно схеме установленных контуров

При этом берется во внимание уровня нагрева жидкости и давления

Рекомендуется выполнять балансировку согласно такой инструкции:

1. Определяется полное количество проходящего за одну минуту через коллектор теплоносителя. Показатели берутся в литрах. Полученное значение принимается за 100 процентов.
2. Вычисляется процентный расход каждого отдельного водяного контура. Результат переводится в литры за минуту.
3. На расходомере выполняется регулировка количества подаваемой жидкости в трубопровод.

С помощью таких действий можно выполнить продолжительную корректировку водяного контура. Чтобы обозначить фактические параметры необходимо наблюдать за показателями расходомера. Согласно наблюдениям можно точно определить расход контуров, подключенных к коллектору.

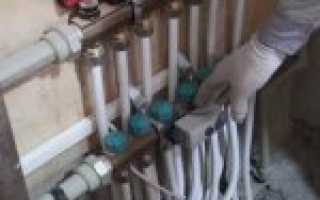

Коллектор с расходомерами для теплого пола

Регулировка расходомера выполняется в зависимости от установленной модели. После подсоединения прибора к коллектору следует выполнить предварительную настройку, установив начальную позицию, которая открывает доступ жидкости.

В ротаметрах без встроенного вентиля, используется дополнительное запорное устройство для установки положения «открыто». При этом балансировка выполняется в процессе функционирования системы.

Комбинированные приборы для учета расхода теплоносителя могут предварительно настраиваться с помощью полных оборотов встроенного вентиля. Каждый виток позволяет уменьшить просвет на установленное значение.

Корректировка расходомера системы обогрева пола выполняется с учетом контроля скорости жидкости за одну минуту – от 0,5 до 5 литров.

Перед началом настройки ротаметра следует проверить состояние установленного контура. Пробное тестирование необходимо чтобы исключить наличие протечек в контуре, которые могут стать причиной искажения показателей в приборе.

Расходомер является важным элементом в многоконтурной системе обогрева половых покрытий. Устройство позволяет обеспечить равномерный поток жидкости во все отдельные трубопроводы. Чтобы отопительное оборудование функционировало максимально эффективно, следует правильно подобрать ротаметр, а также провести его монтаж и настройку согласно техническим требованиям.

Н аконец-то система отопления моего дома собрана. Запущен котел. Напомню, что я решил отапливать свой дом только теплыми полами. Хотя комнат в доме не много, для того, чтобы комфорт во всех помещениях был одинаковым, необходима настройка теплого пола. Вот о том, как происходит настройка теплого пола, мы и поговорим в этой статье.

Настройка теплого пола не так сложна, как может показаться на первый взгляд. Если говорить в общем, то настройка теплого пола состоит из трех этапов. Сначала балансировка петель напольного отопления, потом настройка насосно-смесительного узла и наконец настройка контроллера если вы решили автоматизировать систему отопления. Я решил полностью автоматизировать систему отопления в своем доме. Поэтому приобрел контроллер, сервоприводы и термодатчики. Давайте подробно разберем первый этап настройки, так как от того, на сколько он будет сделан качественно, зависит успех всей настройки.

Критерии выбора

Во многом, на правильность функционирования системы, а тем самым, и на комфорт в помещении, влияет модель расходомера. Поэтому, к её выбору следует подходить очень серьёзно.

Покупая ротаметр для тёплого пола необходимо обращать внимание на:

1. Материал, из которого изготовлен корпус. Латунный — имеет высокую износоустойчивость, а сверху такой прибор покрыт никелем. Стоит такое изделие дорого. Пластмассовый – по цене доступный, но и прочность его ниже.
2. Целостность — прежде чем покупать изделие, нужно осмотреть корпус и колбу на наличие трещин и дефектов.
3. Внутренняя пружина должна быть стальная.
4. Колба. В качественных изделиях она поликарбонатовая. Этот материал имеет повышенную термостойкость и крепость.
5. Технические показатели — с ними можно ознакомиться в инструкции. Температура не меньше 110 градусов, а давление — 10 бар.
6. Пропускную способность — через ротаметр должно проходить не менее 2 — 4 м3 воды.
7. Надёжность производителя — обязательное наличие сертификата качества на изделие и гарантийный срок не меньше 5 лет. Не добросовестные производители, с целью получения прибыли, стараются заменять дорогие и качественные элементы устройства, на менее качественные.

В магазинах огромный выбор данных приборов, поэтому придерживаясь этих советов, вы сможете приобрести качественное изделие.

Работа с расходомерами коллекторов

Гидравлическая балансировка петель тёплого пола заключается в нормировании протока в каждом змеевике. В зависимости от длины, может требоваться разное количество поступающего теплоносителя для того, чтобы при прохождении через петлю он остывал ровно на расчётное значение. Количественно необходимый проток определяется как отношение тепловой нагрузки на петлю к произведению теплоёмкости воды или иного теплоносителя на разницу температур в подаче и обратке: G = Q / с * (t1 — t2).

Часто можно встретить рекомендации определять расход теплоносителя согласно производительности циркуляционного насоса, то есть делить его подачу пропорционально соотношению длин петель. Таких советов следует избегать: кроме того, что длину каждого змеевика вычислить достаточно сложно, нарушается одно из важнейших правил — выбирать параметры оборудования исходя из потребностей системы, а не наоборот. Попытки распределить расход описанным образом практически всегда приводят к тому, что проток в петлях существенно отличается от расчётных значений, что делает дальнейшую настройку системы невозможной.

Сама же регулировка протока расходомерами выполняется достаточно просто. В одних моделях изменение пропускной способности осуществляется поворотом корпуса, в других — вращением штока специальным ключом. Шкала на корпусе расходомера указывает расход в литрах в минуту, нужно лишь установить соответствующее положение поплавка. Практически всегда при изменении пропускной способности одного расходомера меняется расход в остальных петлях, поэтому регулировку проводят несколько раз, последовательно калибруя каждый отвод. Если такие изменения выражены особенно сильно, это свидетельствует о недостатке пропускной способности регулирующей арматуры, через которую подключён коллектор, либо о слишком низкой производительности циркуляционного насоса.

Автоматическая регулировка

Если регулировка тёплых полов производится автоматическим способом, то основные элементы настройки — термоголовка RTL или клапан унибокса. Уровень нагрева пола зависит от установленного показателя, чем он больше, тем будет горячей жидкость идущая по трубам, а следовательно и половое покрытие будет прогреваться сильней.

Как автоматически отрегулировать водяной тёплый пол — это можно сделать двумя способам:

1. Используя термостатическое саморегулирующие устройство, в нём настройка производится клапанами или краном с головками.
2. С помощью электронной системы, в неё входит электротермометр, контролёр, электроприводы.

Электронные регулирующие устройства стоят дорого, но с их помощью можно программировать нагрев пола, и настроить его для оптимальной и эффективной работы.

На рынке электронные регуляторы представлены многими фирмами, наиболее популярными являются изделия «Упонор».

Ручное выравнивание температуры

Процесс настройки вручную — простой, но длительный по времени. Температура нагрева воды настраивается путём открытия или закрытия вентилей. Процедура становится значительно проще при наличии прибора, который дозирует подачу в каждую ветку.

К сведению! Греющие полы будут функционировать эффективно при ручной настройке — при интенсивной циркуляции воды в трубопроводе, этого можно достичь, используя отдельный теплонасос.

Прежде, чем начать регулировку температурного уровня в водяном полу, надо убедиться в наполненности системы и отсутствие воздушных пробок. Настройка — это подача теплоносителя в каждый змеевик, и установка уровня его расхода. Контроль производится с учётом разницы температуры потока, при входе и выходе. Данную процедуру необходимо проводить ежегодно.

Важно! Температура входящего теплоносителя и отработанного во всех петлях, должна быть приблизительно одинаковая, допустимая разница 5 — 15 градусов.

Контроль за регулировочным процессом водяного пола облегчит использование термометра, лазерного или электрического. Его наличие существенно снизит время настройки.
