СНиП на лестницы: пожарные, стальные, деревянные. Характеристики маршей, клеток и ограждений

Лестничные пролёты , оборудованные в многоквартирном м ногоэтажном доме, должны отвечать двум основным требованиям: во-первых, быть удобными, а во-вторых, безопасными. Требования по проектированию и возведению лестниц в многоэтажных домах с большим количеством квартир регламентируются основным строительным документом СНиП 31_01_2003 «Здания жилые многоквартирные».

Классическая современная лестница в многоквартирном доме

Пожарные лестницы

Нормативный документ

Изучение нормативных документов приведет нас к любопытному выводу: какие-либо СНиП на пожарные лестницы, регламентирующие их размещение, размеры и иные характеристики, отсутствуют. Зато существует ГОСТ Р 53254-2009, описывающий стационарные наружные пожарные лестницы и ограждения кровли.

Стоит уточнить: существенная часть пунктов СНиП носит рекомендательный характер. ГОСТ в области производства и размещения пожарных лестниц должен соблюдаться неукоснительно.

Основные положения

Давайте бегло изучим текст стандарта и выделим основные моменты.

• Лестницы пожарного назначения могут быть вертикальными и маршевыми. Для маршевых наличие ограждения обязательно; для вертикальных оно необходимо при высоте более 6 метров. Стоит оговорить, что в старых домах ведущие на кровлю вертикальные лестницы монтировались без ограждения при любой высоте.
• Если высота здания или перепад между участками кровли больше 20 метров (что соответствует шести этажам), используются только маршевые лестницы.

Наружные пожарные лестницы: нормативы, требования, испытания

• Материал — металл. Без вариантов. Деревянные переносные лестницы некогда использовались при пожаре, но сейчас заменены легкими, прочными и негорючими алюминиевыми. Стационарные конструкции делаются только стальными.
• Ступени должны выдерживать вертикальную нагрузку не менее 180 кгс. Ограждения — горизонтальную нагрузку не менее 54 кгс.
• Окалина, ржавчина, трещины и заусенцы недопустимы.
• Испытания на прочность проводятся не реже раза в пять лет. Проверка (визуальное обследование) — не реже раза в год. Инструкция вполне объяснима: коррозия и прочие неблагоприятные воздействия не должны сделать эвакуацию при пожаре опасной.
• Ширина вертикальной лестницы с ограждением не должна быть меньше 80 см, без ограждения — 60, маршевой — тех же 60 см.
• Высота ограждения маршевой пожарной лестницы — 100 см, кровли — 60.

Основные элементы

Для нас важны всего несколько размеров и углов, от которых, собственно, зависит удобство и безопасность использования лестницы.

Чтобы не путаться в них, давайте определимся с терминологией: в этой области она довольно специфична.

• Проступь — это горизонтальная поверхность ступени. Она может, в зависимости от формы лестницы, иметь вид прямоугольника, трапеции или треугольника.
• Подступенок — соответственно, вертикальная ее часть. Заметьте, наличие сплошной вертикальной поверхности вовсе не является обязательным.
• Балясины — вертикальные стойки перил и ограждений, выполняющие, как правило, не только функциональные, но и декоративные функции.

Стальные лестницы

Нормативный документ

СНиП на металлические лестницы утвержден в далеком 1981 году и носит номер II-23-81. Если быть точным, это не только СНиП по лестницам: документ называется «Стальные конструкции»; однако существенная часть его пунктов применима в нашем случае.

Его общие положения указывают на необходимость экономии путем применения эффективных профилей металлоконструкций (типичный пример — использование двутавра вместо балки квадратного сечения), унификации и стандартизации конструкций путем использования типовых конструктивных элементов.

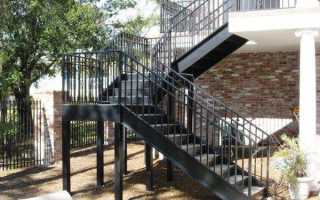

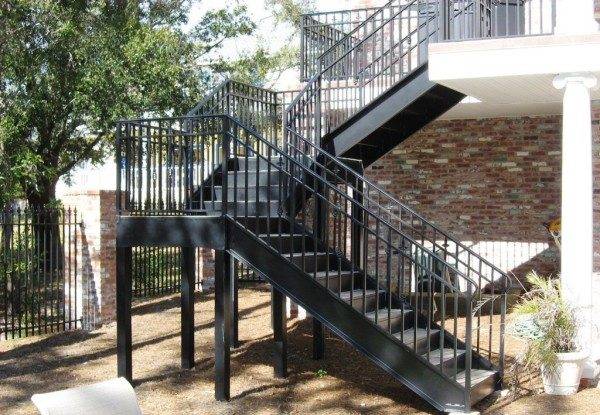

Сварная стальная лестница с тетивами из двутавра.

Кроме того, на стадии проектирования рекомендуется не забывать про возможные проблемы с транспортировкой и монтажом: чем меньше отдельный элемент конструкции, тем она технологичнее.

Основные положения

• Нормативный документ регламентирует способы соединения элементов конструкции: ручная дуговая сварка и болты. Собственно, других вариантов и нет.
• Опорные элементы конструкций изготавливаются из углеродистых сталей или серого чугуна.

Нюанс: применение чугуна допустимо лишь там, где отсутствуют ударные нагрузки. Впрочем, в конструкциях лестниц он практически не применяется.

• Все стальные элементы должны быть защищены от коррозии цинковым или лакокрасочным покрытием.

Кроме того, в СНиП описаны методики расчета прочности конструкций; там можно найти и рекомендации по использованию марок стали и чугуна в различных климатических условиях.

Марши и клетки

Нормативные документы

Существуют ли какие-то СНиП на лестничные марши?

1. Часть требований мы найдем в СНиП 21-01-97, регламентирующем пожарную безопасность зданий различного назначения. Документ распространяет часть пунктов этого же СНиП на лестничные клетки.
2. Более детально производство, порядок установки и демонтажа железобетонных лестничных маршей и площадок описывает ГОСТ 9818.

Конструкция лестницы – общее и частное

Основные положения

СНИП 21-01-97

• Ширина марша в общественных зданиях — не менее 1,35 метра, в зданиях с количеством людей на этаже (кроме, разумеется, первого) 200 и выше — 1,2 м, в случае лестницы, ведущей к отдельному рабочему месту — 0,7 м. Во всех прочих случаях минимальная ширина марша равна 90 сантиметрам.
• Максимальный уклон марша — 1:1 (45 градусов). Марш, ведущий к одиночному рабочему месту, может иметь уклон до 1:2 (60 градусов).
• Ширина проступи не должна быть меньше 25 см, высота ступени — не более 22 сантиметров.

Однако: если лестница ведет к помещению с количеством рабочих мест не более 15, при острой необходимости ширина проступи может быть уменьшена до 12 сантиметров.

• Площадки не должны быть уже маршей. При этом минимальная длина промежуточной площадки, разрывающей прямой марш — 1 метр.
• Выходящие на площадку двери в открытом положении не должны уменьшать ширину пути эвакуации. Отсюда — практическое следствие: отгораживать лестничную клетку деревянной или металлической перегородкой незаконно и опасно.
• Трубопроводов с горючими газами и жидкостями на лестничных клетках быть не должно.

Примечание автора: это требование нарушается сплошь и рядом. Во многих домах (в том числе сравнительно новой постройки) газопровод заведен в квартиры через внутреннюю лестницу. В разгар краж цветных металлов в 90-х автору доводилось наблюдать частично разобранный пробковый вентиль на газопроводе в подъезде (к счастью, без фатальных последствий для жильцов).

Последствия взрыва бытового газа.

• На лестничных клетках допустимы только шкафы для коммуникаций и пожарные краны. Никаких ящиков и шкафов хозяйственного назначения там быть не должно.
• Открытая прокладка электрических кабелей запрещена. Исключение — слаботочные устройства (освещение в их число не входит).
• Отопление лестничных клеток по СНиПу разрешено в том случае, если планировка лестницы предотвращает ее задымление. Однако тут есть противоречие: на высоте до 2,2 метра от уровня пола никакое оборудование не должно выступать за пределы стен. Компромиссом станет размещение радиатора или регистра в стенной нише.

ГОСТ 9818

Большая часть текста стандарта посвящена технологии, типоразмерам и допускам при производстве железобетонных маршей, лестничных площадок и накладных проступей.

Выделим наиболее важное.

• Длина марша ограничена 18 ступенями.
• Стандартная ширина проступи — 30 см. Высота ступени варьируется от 13 до 15 см.
• Ширина типовых маршей и площадок — от 1050 до 1500 мм.

Стоит уточнить: при строительстве дома своими руками согласно правилам пожарной безопасности хотя бы одна межэтажная лестница должна иметь ширину не менее 900 мм. Понятно, что цена увеличения габаритов лестницы — уменьшение полезной площади помещения; однако безопасность все же должна быть на первом месте.

• Минимальная расчетная нагрузка для маршей и площадок, использующихся в общественных зданиях и сооружениях промышленного назначения — 480 кгс/м2, в жилых домах — 360 кгс/м2.

Отдельный СНиП на монтаж лестничных маршей и площадок отсутствует, хотя порядок работ со сборными железобетонными конструкциями освещен в СНиП 3.03.01-87. Там же указаны максимально допустимые отклонения от горизонта, вертикали и заданных размеров.

Установка марша ЛМП (лестничного марша с полуплощадками).

Классификация

Сразу оговорим: каких-то общих норм, одинаковых для всех лестниц, нет. Просто потому, что различная функциональность означает и различные требования. Согласитесь, глупо требовать одинаковой степени комфорта от парадной лестницы на второй этаж в большом особняке и небольшой лесенки, ведущей в подпол и служащей для обслуживания коммуникаций.

Итак, на какие категории могут делиться лестницы?

По назначению:

• Рабочие;
• Проходные;
• Входные;
• Межэтажные.

По расположению:

• Наружные;
• Внутренние.

По форме:

• Прямые;
• Поворотные.

По способу использования:

• Стационарные;
• Временные.

Полезно: стоит уточнить термин. В категорию временных попадают раздвижные и переносные лестницы, ведущие, как правило, на чердак или в подвал.

По количеству маршей:

• Одномаршевые лестницы;
• Двухмаршевые лестницы;
• Трехмаршевые;

Одномаршевая лестница: простое решение

• Многомаршевые.

Ограждения

Нормативные документы

Есть ли какие-то СНиП на ограждения лестниц и кровель?

1. Требования к ограждениям в жилых многоквартирных зданиях изложены в СНиП 31-01-2003.
2. На частные дома распространяется действие СНиП 31-02-2001.
3. Для производственных зданий актуален СНиП 31-03-2001.
4. Нормы при строительстве зданий общественного назначения описывает СНиП 31-05-2003.

Основные положения

• В многоквартирных домах высота перил в опасных местах должна быть равна или превышать 1200 мм. И марши, и площадки огораживаются перилами с поручнями. Конструкция ограждений — непрерывная, рассчитанная на горизонтальную нагрузку не менее 30 кгс/погонный метр.
• В одноквартирных жилых домах требования к прочности и конструкции перил те же, а вот высота может быть несколько меньше — 0,9 метра.

Впрочем: при высоте лестницы больше 6 метров минимальная высота ограждения берется равной 1000 мм.

• Для производственных зданий нормативный документ указывает лишь минимальную высоту ограждений кровли — 0,6 метра. Если кровля окружена парапетом, 60 см — минимальная общая высота парапета и установленного на него ограждения.
• Требования к ограждениям в общественных зданиях те же, что и в одноквартирных домах — 0,9 метра при расчетной горизонтальной нагрузке не менее 0,3 кН/погонный метр. При этом по вопросу требований к конструктивному исполнению ограждений документ отсылает нас к ГОСТ 25772, содержащему описание стальных огораживающих конструкций для лестниц, балконов и крыш.

Ограждение лестницы в офисном здании.

Деревянные лестницы

Нормативные документы

Существует два СНиП на деревянные лестницы. Точнее — два нормативных документа, которые регламентирует их строительство: в названиях словосочетание «деревянная лестница» не фигурирует.

1. СНиП II-25-80 регламентирует строительство деревянных конструкций.
2. Санитарные нормы и правила за номером 2.08.01-89 освещают многие моменты строительства жилых зданий в целом.

Основные положения

Предложим вниманию читателя компиляцию из ключевых моментов обоих документов.

Поскольку приоритетная область строительства лестниц из дерева — частные дома, ими и ограничимся.

• Лестничные площадки должны иметь естественное освещение.
• Число ступеней в марше — от 3 до 18.
• Ограждения с поручнями обязательны. Требования к ограждениям мы уже затрагивали.
• Для двух- и трехэтажных домов минимальная ширина лестницы — 1,05 метра; однако для внутриквартирных лестниц она равна 0,9 м.
• Уклон внутриквартирной лестницы не должен превышать 1:1,25 (что соответствует углу к горизонту в 40 градусов).
• Для любых деревянных конструкций рекомендуется использование хвойных пород древесины; однако твердые лиственные породы должны применяться для изготовления нагелей, ступеней и других элементов, подвергающихся серьезным нагрузкам.

Березовые нагели.

• Древесина не должна иметь сучков и косослоя. Влажность — не более 12 процентов. Для малостойких к гниению пород обязательна обработка антисептиком.

Полезно: сравнительно недорогая лиственница не гниет даже во влажной среде в отсутствии антисептической или лакокрасочной защиты. Однако ее древесина очень смолиста (собственно, поэтому и не гниет) и дает очень болезненные занозы.

Требования для людей с ограниченной подвижностью

Нормативный документ

СНиП 35-01-2001 на лестницы и пандусы излагает требования к их конструктивному исполнению с точки зрения доступности для инвалидов и пожилых людей.

Цели, которую преследуют введенные в нем нормы — это:

1. Обеспечить доступность зданий для людей с ограниченной подвижностью.
2. Сделать передвижение и эвакуацию безопасными.

Основные положения

• Ширина лестниц и пандусов для малоподвижных людей не должна быть менее 1,35 метра. При ширине в 2,5 метра и более требуются дополнительные разделительные поручни.
• Все ступени в пределах одного марша делаются одинаковой геометрии и размеров.
• Максимальная высота ступени — 15 сантиметров. Минимальная ширина проступи — 30 см.
• Ребра ступеней должны быть закруглены. Дальняя от стены сторона проступи снабжается двухсантиметровым бортиком.
• Максимальная высота пандуса — 0,8 метра, максимальный уклон — 8 градусов.

Уточнение: при высоте менее 0,2 метра допустим уклон до 10 градусов.

• Минимальная ширина пандуса при одностороннем движении — 1 метр.
• Поручни обязательны с обеих сторон лестницы или пандуса. Для пандуса они делаются двойными, на высоте 0,7 и 0,9 метра (для инвалидов-колясочников и для пешеходов).

На фото — пандус с двойным поручнем.

• По краю пандуса делается бортик высотой не меньше 5 сантиметров.

Особенности разных проектов

Для каждого типа конструкции согласно СНиП устанавливается разная ширина лестничных маршей. Различают такие виды лестниц:

• прямые;
• двухмаршевые;
• винтовые;
• Г-образные;
• П-образные;
• с забежными ступенями или площадками.

Перечень можно расширить, если взять во внимание способы крепления элементов и область назначения конструкции. Также стоит брать во внимание высоту марша, а именно количество ступеней. Если их больше трех обязательно нужно установить поручни, что также сказывается на ширине лестницы.

Если ограждения установлены только с одной стороны, то есть с противоположной от стены, лестница считается открытой.

Для площадки выделяют особые требования, которые зависят от нюансов проекта в целом.

Классическое решение – двухмаршевая лестница
