Расстояние между стропилами односкатной и двухскатной крыши

Особенности вальмовой крыши

Невозможно сделать правильный расчет без понимания самого предмета. Каждый элемент стропильной системы играет очень важную роль, любые ошибки оказывают крайне негативное влияние на общие показатели прочности и устойчивости системы. Даже небольшие просчеты могут становиться причиной возникновения аварийных ситуаций. Из каких деталей состоит вальмовая крыша?

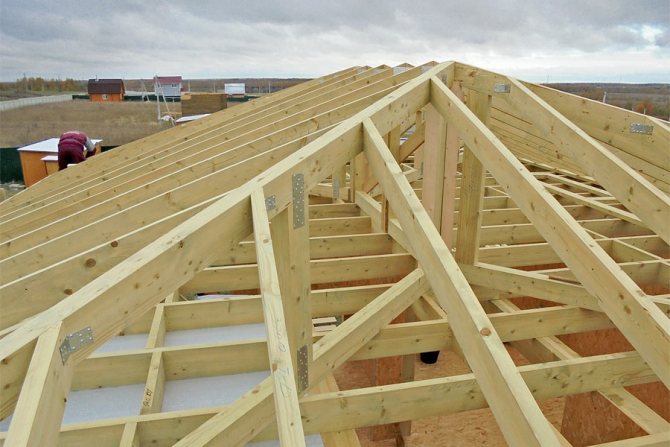

Стропильная система вальмовой крыши отличается от обычной двускатной

Таблица. Составляющие вальмовой крыши

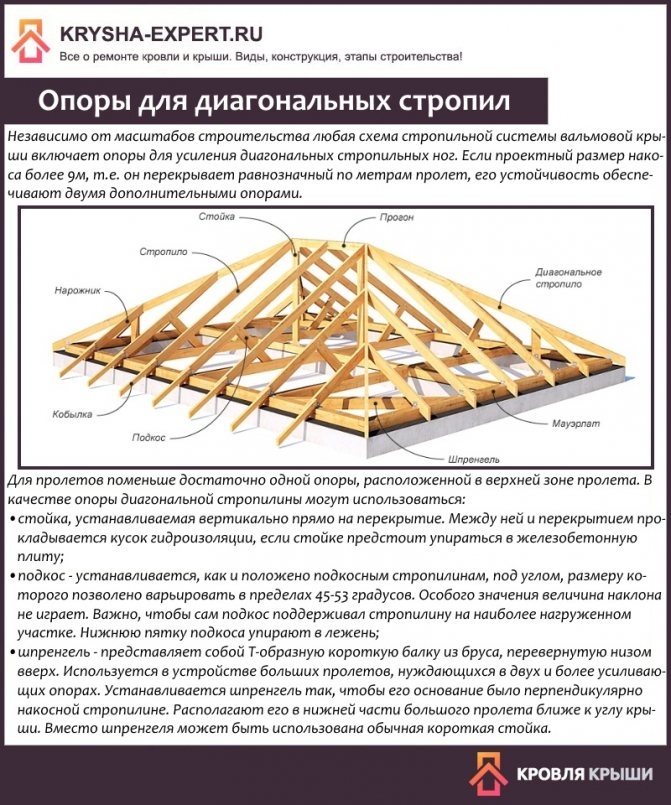

Опоры для диагональных стропил

При выборе вальмовой крыши надо знать о ее преимуществах и недостатках.

Преимущества конструкции:

• во время строительства нет надобности учитывать направление преобладающих ветров, крыша имеет полностью одинаковые параметры парусности со всех сторон;
• крыша жесткая, может выдерживать значительные снеговые и ветровые нагрузки. Использование специальных элементов дает возможность перекрывать дома с большой площадью;
• не имеет фронтонов, что несколько облегчает и уменьшает объем кладочных работ.

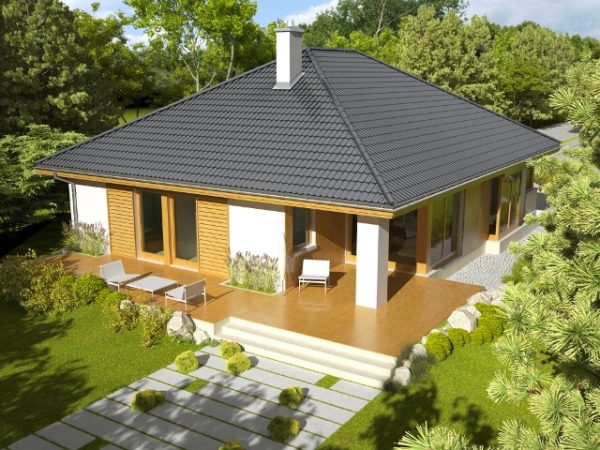

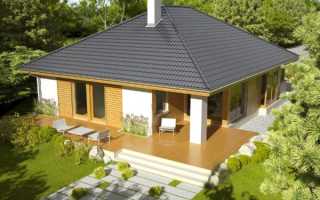

Вальмовая крыша позволяет сэкономить на возведении фронтонов дома

Недостатки:

• требует много пиломатериалов, это увеличивает сметную стоимость строения;
• технологическая сложность. Процесс возведения вальмой кровли имеет много индивидуальных нюансов, такие работы могут выполнять только очень квалифицированные строители;
• большое количество непродуктивных отходов кровельных материалов. Особенно это касается металлических кровель – отрезанные под углами куски приходится выбрасывать.

Основными недостатками вальмовой крыши считаются сложность возведения и большое количество отходов строительных материалов

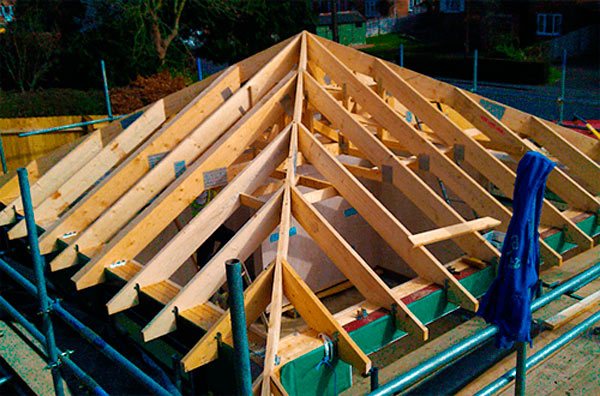

Устройство нарожников

В нижней части нарожники — те же стропила, имеют полностью аналогичный способ крепления к мауэрлату, тот же шаг установки. Монтируются строго под прямым углом к основанию, верхняя часть — к угловой стропильной ноге.

Крепление производится минимум на два гвоздя или иных элемента. Верхняя часть нарожника отрезается под нужным углом к горизонту и к диагональному стропилу, для обеспечения более плотного примыкания и гарантии устойчивости к нагрузкам.

Устройство нарожников

Общий алгоритм функционирования калькулятора

В сети есть много различных калькуляторов, но все они действуют по одинаковой схеме и используют одни и те же формулы. Ни один из них не может изменить математические принципы расчетов, программа включает в себя общепринятые нормы и формулы. На выходе пользователи получают параметры и количество стропил, в том числе и располагаемых по диагоналям. Подсчитывается длина конька, объем пиломатериалов для обрешетки. При желании можно подсчитать количество кровельных материалов в зависимости от их типа, метраж гидроизоляционных материалов и т. д. Пользователю надо по очереди вводить исходные данные, при этом следует использовать рекомендованные размеры.

Пример онлайн-калькулятора для расчета вальмовой крыши

Какие формулы применяет калькулятор? Приведем лишь некоторые из них.

1. Высота конька. H (высота конька) = b (ширина здания) / 2 × tan A (угол наклона ската). От высоты конька зависят параметры всех элементов вальмовой крыши.

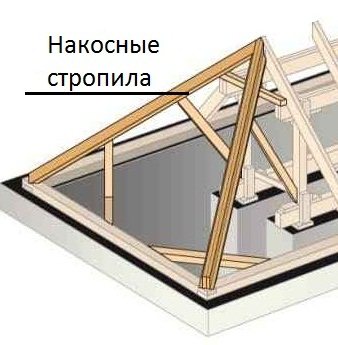

2. Длина накосных стропил. C (длина стропилины) = b (ширина здания) / 2 × cos A (угол наклона ската). Это самые длинные и нагруженные детали стропильной системы, их прочности уделяется повышенное внимание.

   Формулы расчета высоты конька и длины накосных стропил

3. Длина обыкновенных стропильных ног. D (длина стропилины) = h2 (высота в коньке) + b2 (ширина здания) / 2. Количество ног учитывает ширину утеплительных материалов. Ширина и толщина выбирается в зависимости от действующих нагрузок.
4. Площадь вальмовой крыши. Программа автоматически суммирует площадь всех скатов. Размеры треугольных скатов определяются по формуле S (площадь ската) = [a (ширина треугольника)×h (высота треугольника)]/2. Площадь трапецеидальных скатов вычисляется по формуле S = (a+b)×h/2, где a – длина ската в коньке, b – длина ската по линии карниза, h – высота ската.

   Формула расчета площади вальмовой крыши

Калькулятор расчета площади вальмовой крыши

Перейти к расчётам

Установка гибких окон по периметру беседки

Большая беседка с деревянными перилами получилась у нас очень красивой, отлично защищала от дождя и солнца, но, увы, свободно пропускала воздух, так что пребывание внутри было не очень уютным в ветреную погоду.

Долго думали, чем можно закрыть стены, чтобы не нарушить декоративный эффект. Обычные пластиковые окна для этих целей не подходят, их можно установить только в прямоугольные промежутки – под перилами все равно будет гулять сквозняк. Товарищ где-то увидел интересные мягкие окна, мол, они нам подойдут.

Поискали в интернете и нашли. Очень удобный вариант окон – это ПВХ прозрачный материал со специальными отверстиями для крепления, который толще и прочнее обычной полиэтиленовой пленки. Его можно заказать необходимой ширины и длины.

Фиксация каждого окна осуществляется по всему периметру полотна через люверсы – намертво в его верхней части и при помощи оригинальных защелок по бокам и снизу. Такое окно по надобности можно свернуть, закрепив под свесом кровли.

Решили установить такие окна своими руками.

Как пользоваться калькулятором расчета количества стройматериалов вальмовой крыши

Ничего особо сложного нет — главное внимательно вводить все исходные данные с учетом рекомендованных размеров нагруженных элементов стропильной системы. Калькулятор позволит узнать стоимость строительных материалов, ознакомиться с чертежом и номенклатурой. Перед началом работ рекомендуется тщательно изучить инструкцию, на большинстве сайтов она довольно подробная.

Шаг 1. Перейдите к полям заполнения, с этого начинается работа на каждом калькуляторе. Выберите тип кровли для вальмовой крыши. Предлагаются два варианта.

1. Жесткая. Имеется в виду металлическая черепица, металлопрофильные листы, асбестоцементный шифер или штучная черепица. Жесткая кровля имеет больше отходов, калькулятор посчитает их количество в зависимости от параметров крыши.
2. Мягкая. Здесь выбор небольшой. Применяется только битумная черепица.

Прежде всего нужно указать тип кровли

Конкретные названия кровельных материалов вносить не нужно, надо лишь отметить тип.

Шаг 2. Укажите длину, ширину строения и его высоту. Высота – расстояние от потолочного перекрытия до конька, от нее во многом зависит объем чердачного помещения. Ширина строения – это не ширина дома, а ширина стропильной системы с учетом свеса кровли от стены до края крыши.

Далее указывают основные параметры дома

Шаг 3. Из каких материалов будут изготавливаться стропильные ноги. Чаще всего применяются доски 50×150 мм, но размеры могут изменяться в зависимости от климатической зоны расположения здания. К примеру, в северных регионах ширина досок может достигать 200 мм и более. Такая ситуация объясняется двумя причинами: высокими значениями снежного покрова и необходимостью устанавливать утеплитель толщиной не менее 25 см.

Следующий важный параметр — сечение стропил

Шаг 4. Отметьте, какая будет крыша – теплая или холодная. Этот параметр влияет на несколько факторов, от которых зависит алгоритм расчетов.

1. Теплая крыша. Расстояние между стропильными ногами должно соответствовать ширине утеплительных материалов. В связи с такой зависимостью, на их количество влияет только этот фактор, нагрузки на крышу игнорируются.
2. Холодная крыша. Для холодной крыши шаг стропильных ног может достигать 90 см и более, главный критерий расчетов – максимально возможные в данном регионе усилия нагрузок.

Расстояние между стропилами выбирается в зависимости от наличия или отсутствия утепления

Размеры реек для обрешетки указываются стандартными, а на их шаг влияют технические характеристики кровельных покрытий. Обрешетка может быть шаговой или сплошной.

Шаг 5. Укажите размеры металлических листов и их перекрытие. Эти данные дают возможность узнать фактическую полезную площадь каждого элемента и их количество с учетом непродуктивных отходов.

Обязательно указывают размеры листов кровельного покрытия и ширину нахлестов

Если вы имеете желание подсчитать контробрешетку и мауэрлат, то поставьте галочки напротив этих элементов и внесите данные о них.

1. Мауэрлат. Его можно делать их бруса 150×150 мм или доски 50×150 мм.
2. Гидроизоляция. Рекомендованный нахлест 10 см.
3. Контробрешетка. Делается из брусков 50×50 мм.
4. Толщина утеплителя. Зависит от региона проживания, но не менее 10 см. Меньше запрещается, в нем будет появляться точка росы, что оказывает крайне негативное влияние не только на эффективность утеплителя, но и на длительность эксплуатации стропильной системы.

Чтобы рассчитать отдельные элементы системы, нужно поставить напротив них галочку

После заполнения всех имеющихся полей надо подтвердить ввод данных и нажать на специальную иконку. На выходе вы получите количество всех материалов, необходимых для строительства вальмовой крыши. Теперь остается узнать действующие цены на них и определиться с примерной сметой. Результаты расчетов можно отправить исполнителю по электронной почте, распечатать или сохранить в компьютере.

Результаты расчета калькулятор выдает в колонке рядом с исходными данными

Материалы и крепеж

Монтаж 4-скатной кровли — трудоемкий процесс. Он требует удобной организации рабочего места и соблюдения техники безопасности. Все материалы должны находится в удобном доступе. Предварительно нужно провести обработку древесины от гниения и огня. Если пропитка была уже сделана, дерево имеет розоватый цвет.

Пиломатериалы

Для изготовления несущих элементов допускается применять пиломатериалы не ниже 2 сорта. Обрешетку можно сделать из обрезной доски 3 сорта, обязательно очищенной от обзола.

Крепеж

Стропильная система собирается и фиксируется врубками, а также дополнительным крепежом. Стыки усиливаются деревянными или металлическими накладками, зубчатыми пластинами, хомутами, уголками, скобами, резьбовыми креплениями.

Выбор крепежа зависит от материала стен:

• В кирпичных и бетонных строениях отсутствуют большие усадочные деформации, поэтому используются жесткие соединения.

Новые деревянные здания подвержены сильной усадке, особенно в первые полгода. Для их компенсации применяются скользящие крепления. Они позволяют деталям крыши свободно перемещаться без критических напряжений.

Для соединения конструкций, испытывающих динамические нагрузки, гвозди предпочтительнее саморезов. Они хорошо работают на изгиб, а значит, стабильно удерживают элементы узла в нужном положении. Саморезы лучше сопротивляются выдергиванию, но боковая нагрузка может привести к их быстрому срезанию.

Рекомендуемая длина нагелей — 120 мм. Для временного крепления используются гвозди 90 мм.

Калькулятор расчета стропильной системы вальмовой крыши

Он дает возможность получать технические данные конструкции с чертежом. Это очень важная информация для строителей.

Для начала надо ввести в калькулятор следующие данные:

• высота крыши от перекрытия до конька;
• длина и ширина строения;
• планируемый свес кровли на карнизе (софит);
• ширина и толщина стропильных ног;
• расстояние между стропилами;
• ширина и толщина материалов для обрешетки под кровельное покрытие;
• шаг обрешетки.

Каждый параметр имеет буквенное обозначение

Это стандартные данные для большинства калькуляторов расчета. Данные могут вводиться в сантиметрах или миллиметрах, инструкция по работе с калькулятором конкретизирует параметры подачи.

Для удобства внесения нужных значений имеется принципиальный схематический чертеж вальмовой крыши с буквенными обозначениями каждого размера. Он позволяет застройщикам сориентироваться и не допускать ошибок при вводе исходных данных. Кроме того, этот чертеж объясняет, в каком формате калькулятор выдает результаты вычислений.

Калькулятор дает схематический чертеж, на котором каждый элемент имеет свое обозначение

Без калькулятора застройщик вынужден был состоятельно рисовать эскиз конструкции, определять длину и способы запила каждого элемента. Возникала проблема с отходами, было трудно использовать отрезки различной длины, а их при строительстве вальмовой крыши очень много. Иногда приходилось выбрасывать дорогие пиломатериалы из-за непонимания алгоритма их дальнейшего использования.

Как сделать эскиз вальмовой крыши

Достоинства и недостатки конструкции

Вальмовая кровля, как и любая другая, имеет свои плюсы и минусы. К достоинствам такой кровли можно отнести следующие аспекты:

• она практически не деформируется за счёт жёсткости конструкции – вальмы создают эффект подпорок и не дают осадкам и ветрам нагружать конструкцию;
• может противостоять резким порывам ветра опять же за счет конструкции, являющейся, по сути, панцирем;
• на такой кровле можно изготовить увеличенные свесы со всех сторон, которые будут защищать фасад здания от попадания осадков;
• на местах карнизных свесов происходит меньшее количество поломок конструкции;
• визуально такая кровля делает здание более низким.

Существует ряд недостатков при использовании данной конструкции:

• вальмовая крыша значительно дороже остальных конструкций кровли; это связано со сложностью расчетов и монтажа. Данный минус не играет роли, если вы делаете вальмовую крышу своими руками;
• мансардное помещение значительно уменьшается из-за наклона вальм внутрь полезного объема;
• при выпадении осадков вода может попадать через мансардные окна внутрь помещения. Данный минус так же не играет роли, если чердачное помещение вашего дома не используется в качестве мансарды.

Какие результаты имеют пользователи

1. Общий план стропильной системы вальмовой крыши (вид сверху). На нем обозначены габаритные размеры конструкции, схематическое расположение стропил и обрешетки. Этот план имеет ознакомительный характер, на нем нет интересующей строителей деталировки.
2. Рабочий чертеж расположения стропил. Каждому из них присвоен свой номер, расстояния между элементами отображают заданные пользователем значения. Нумерация стропилины позволяет увидеть ее место расположения на крыше, а в дальнейшем узнать линейные размеры.
3. Чертежи скатов по двум проекциям. В связи с тем, что вальмовая крыша имеет по два абсолютно идентичных ската, чертежей также два. На них указана высота и ширина ската, ширина и высота карнизного свеса. Эти данные требуются для контроля основных конструктивных элементов, используются во время строительства как отправные точки при замерах.

Пользователь получает подробную схему стропильной системы

Важно! Рабочие чертежи всегда должны быть перед глазами у строителей, ни один параметр не может выходить за указанные пределы. Калькулятор выдает деталировку каждого элемента, за счет этого намного упрощается и ускоряется процесс подготовки деталей стропильной системы.

Основные понятия о коньке

В кровельных терминах иногда можно запутаться, особенно когда одним словом называют разные вещи. Так происходит и с термином «конек», который может обозначать конструктивную часть крыши или доборный элемент кровли.

Конек, как часть крыши, — это верхнее ребро, образованное при пересечении скатов. Поэтому на двускатной кровле, где существует одно такое пересечение, формируется один конек. На четырехскатной – уже два конька. А на более сложных многоскатных крышах – еще больше.

Так же коньком называют комплектующую деталь для перекрытия конструктивного конька крыши (ребра). Другое ее название – коньковая планка. Она закрывает зазор между скатами и может иметь разные формы. Наиболее часто для профнастила применяют коньки с треугольным и фигурным плоским сечением.

Поэтому, чтобы полностью оформить конек на крыше из профнастила, требуется обустроить ребро пересечения скатов (конструктивный конек) и перекрыть его коньковой планкой.

Какую информацию получают строители

Профессиональные застройщики тоже активно используют в работе такие калькуляторы. Что им это дает?

Параметры стропил

Самые важные нагруженные элементы любой крыши – это стропила, именно от них имеют прямую зависимость все главные эксплуатационные характеристики. Каждая стропилина обозначается своим индивидуальным номером, рассчитана ее длина. Это касается всех видов как обыкновенных, так и накосных стропилин, нарожников. Теперь застройщик может правильно разметить стропилины, без проблем сориентируется с дальнейшим использованием коротких отрезков.

Подробный план дает возможность правильно разметить и установить стропила

Но это не все, калькулятор выдает очень подробный детализированный чертеж, на котором можно увидеть технологию запиливания узлов примыкания стропилин:

• расстояние от верхнего торца ноги до нижнего. Этот параметр дает возможность сделать требуемый угол наклона примыкания элементов;
• углы боковых запилов — этими плоскостями нарожники фиксируются к наслонным стропилинам.

Точный расчет помогает грамотно выполнить узлы примыкания стропил

Теперь при отрезании каждой стропильной ноги нет необходимости пользоваться угольниками.

Не каждый застройщик умеет обращаться с такими измерительными инструментами, что увеличивает вероятность ошибок. Их трудно исправить, последующая правильная подгонка уменьшает длину доски, ее уже нельзя устанавливать на планируемое место. Соответственно, надо изменять углы примыкающих плоскостей, а это опять может стать причиной ошибки.

Общие данные вальмовой крыши

Последний, но не мене важный, блок информации. Для общего представления подается площадь кровли, длина карнизов и конька. На основании данных об общей площади застройщик подсчитывает кровельные материалы с учетом их типа. Есть перечень всех элементов стропильной системы, их длина и количество. Данные суммируются, дается общий метраж стропильных ног и объем необходимых пиломатериалов на основании их ширины и толщины.

С помощью онлайн-расчетов застройщик получает точное количество кровельного покрытия

Что касается обрешетки, то и здесь калькулятор оказывает значительную помощь застройщикам – они знают длину каждой рейки в зависимости от ряда ее фиксации. Заготовки можно отрезать на земле и на крышу подавать уже подогнанные рейки, уменьшается количество отходов, ускоряются работы. Кроме того, значительно повышается безопасность строительных работ, пилить на земле легче, чем делать это на высоте в неудобном положении. По обрешетке также подсчитывается общая длина и кубатура пиломатериалов.

По результатам расчетов закупается необходимый объем пиломатериалов для стропильной системы

Видео — Калькулятор вальмовой крыши

Расчет на калькуляторе позволяет увидеть чертежи конструкции скатов и обрешетки, узнать требуемое количество стройматериалов. На основании полученных сведений застройщик может узнать стоимость вальмовой крыши и определиться конкретной сметой по материалам. Если у вас нет собственного опыта обустройства стропильных систем, то желательно дополнительно проконсультироваться с профессионалами. Для полноты информации надо понимать технологию возведения таких крыш, подробное описание есть на страницах нашего сайта.

Применение уплотнителя

Вентиляционные зазоры, к сожалению, пропускают не только воздух. При сильном дожде (снеге) и ветре влага может попасть под конек и просочиться в подкровельное пространство. Также в зазоры может попадать мусор, пыль, насекомые и даже птицы (при высоком профиле). Особенно это присуще кровлям с пологими скатами, имеющими небольшой уклон.

Поэтому в зазор под конек устанавливают уплотнитель – пористый материал, имеющий свойство заполнять пустоты. Их существует нескольких видов:

• Уплотнитель универсальный – представляет собой ленту из вспененного пенополиуретана, характеризующегося открытой пористостью. Одну сторону ленты часто делают самоклеющейся, что увеличивает удобство работы с ней. По заявлениям производителей универсальный уплотнитель не препятствует нормальной вентиляции конька, однако такое утверждение спорно и строители-практики подвергают его сомнению.
• Уплотнитель профильный – фигурная лента из вспененного полиэтилена, имеет жесткую структуру с закрытыми порами. Повторяет профиль профнастила, поэтому полностью заполняет зазор между коньком и кровлей. Чтобы таким образом не перекрыть вентиляцию, в профильном уплотнителе предусмотрены отверстия (их можно оставить закрытыми, если вентиляция подкровельного пространства выполняется через точечные коньковые или скатные аэраторы).
• Уплотнитель саморасширяющийся (ПСУЛ) – лента, поставляемая в рулонах. Изготавливается из пенополиуретана, пропитанного акрилом. Изначально уплотнитель поставляется в сжатом виде. Его расширение (до 5 раз!) происходит после монтажа ленты под коньком. Одна сторона ленты самоклеющаяся, имеет защитную полосу, которую снимают для возможности приклеивания на место монтажа.

Базовая информация про особенности коньковых уплотнителей озвучена в видео-ролике:
