Как устроен кессон для скважины — виды, конструкции, монтаж

Во время строительства дома и подведения инженерных коммуникаций обязательно возникает вопрос с водоснабжением. Важной составляющей системы подачи воды в дом является кессон для скважины.

производит и устанавливает кессоны. Стоимость кессона для скважины у нас находится в оптимальном соотношении цена — качество. Цена кессона зависит от толщины стали, размера, типа гидроизоляции и особых пожеланий заказчика.

Кессон из железобетонных колецЗаменитель кессонаКонструкция и схема обвязки кессонаФильтра в кессонеСтоимость кессоновТехническое задание на изготовление кессона

Порядок установки кессона

1. В том случае, если обсадная труба находится выше уровня земли, то необходимо её обрезать кислородной сваркой, чтобы уровни трубы и земли были одинаковыми.
2. Поверх ёмкости устанавливаем лаги, то есть специальные бруски, которые предназначены для настила на неё досок. А затем на лаги устанавливаем кессон.
3. Следующим важным моментом является полное совмещение обсадной трубы с дополнительным патрубком.
4. После того, как на обсадную трубу будет одет патрубок, убираем лаги и медленно аккуратно опускаем данный резервуар в ёмкость.
5. Далее закрепить кессон на дне забетонированной ёмкости с помощью специальных отверстий, то есть проушин.
6. Отверстия между кессоном и ёмкостью необходимо хорошо заварить сваркой.
7. Водопроводную трубу провести через специальную соединительную трубу, которая нужна для герметичного соединения одного трубопровода с другим.
8. Герметизируем трубы при помощи ПНД-переходов, то есть переход с одной величины диаметра труб на другую величину.

Инструменты и материалы

Здесь стоит рассмотреть три способа работы. Это полное обустройство скважины своими руками без кессона (2 варианта) и работа с привлечением спецтехники. Все варианты предполагают углубление в землю на величину промерзания.

Значит, потребуется штыковая и совковая лопата. Захватите с собой рулетку для измерения глубины. Копать яму в земле придётся в форме прямоугольника или квадрата, что в дальнейшем облегчит работу с кладкой, заливку бетона или монтаж колодезных колец.

В зависимости от выбранного способа монтажа, в качестве материала и инструмента нам понадобятся:

• Старые доски, возможно от поддонов, молоток, гвозди, рулетка, шуруповерт и шурупы.
• Цемент подойдет марки м500, щебень (гранит или кварцит), речной песок.
• Рядовой кирпич или колодезные кольца выбранного диаметра.
• Мастерок, молоток каменщика, уровень, емкость для цементного раствора, шнурок.

Этапы монтажа кессонов своими руками

• На подготовленное основание устанавливают опалубку, отступив от стенок ямы оставленные 20-30 см. Можно выгонять каркас из досок постепенно (по 30 см) или сразу на всю высоту.
• В опалубку устанавливают арматурную сетку.
• Готовят раствор из цемента, песка и щебня в соотношении 1:3:5 соответственно. Сыпучие разводят водой до получения смеси сметаноподобной густой консистенции.
• Готовый раствор порциями заливают в опалубку и аккуратно трамбуют металлическим прутом, чтобы выгнать остатки воздуха.
• Как только резервуар полностью застынет, опалубку снимают и при помощи перфоратора делают в стенах отверстия под вывод кабелей, водопроводной магистрали. Все технические бреши заделывают цеметно-песчаным раствором.
• Наружные стенки готового кессона обмазывают битумной мастикой.

Верх камеры можно обустроить при помощи деревянного щита, укрытого рубероидом либо залить монолитную плиту, установив сначала деревянную опалубку из прочных досок

В плите важно оставить отверстие под люк

Кессон из ЖБ колец

Поскольку сделать кессон для скважины из бетонных колец своими руками сложно, здесь понадобится помощь спецтехники. Элементы перед монтажом нужно обработать с обеих сторон битумной мастикой. После её высыхания кольца поочередно опускают в котлован на заранее подготовленное основание. Все стыки желательно промазать монтажной пеной и после её высыхания еще раз пройтись мастикой.

С помощью перфоратора делают технические боковые отверстия, а зазоры герметизируют.

Верх кессона из колец может быть из бетонной плиты с люком или просто металлического приваренного щита.

Кирпичный кессон

С учетом того что дно котлована уже подготовлено (имеется бетонная площадка) по периметру будущей кладки следует уложить полосы рубероида. Только после этого приступают к кладке. Класть кирпич нужно с угла, продвигаясь к противоположному с одной и другой стороны. Толщина раствора между блоками — 1-1,5 см

Важно установить металлические гильзы там, где предположительно будут находиться выводы труб водопровода и кабели. Потом выгоняют стенки кессона до нужного уровня. Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри

После высыхания гидроизоляции проводят обратную засыпку камеры

Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри. После высыхания гидроизоляции проводят обратную засыпку камеры.

Полимерный кессон

Можно сделать кессон для скважины из пластиковой бочки или купить готовую прочную конструкцию с ребрами жесткости. Второй вариант предпочтительнее, так как резервуар сможет выдерживать давления пучинистого грунта.

Часто под монтаж полимерного резервуара допустимо не делать мощного бетонного основания. Достаточно песчаной подсыпки толщиной 10-15 см.

Технология установки полимерного кессона:

• Камеру устанавливают на деревянные балки, предварительно сформировав в дне техническое отверстие под обсадную колонну.
• Аккуратно надевают кессон на трубу и опускают вниз.
• Под вывод труб и кабеля желательно сразу на поверхности сделать дополнительные отверстия.
• Обратную засыпку полимерной камеры делают из песчано-цементной смеси. Ее немного смачивают и хорошо послойно уплотняют.
• Оборудование в пластиковом кессоне лучше располагать в 10 см от стенок резервуара.

Важные моменты при обустройстве

• уменьшится объем земляных работ;
• потребуется меньше труб;
• понадобится насос небольшой мощности, достаточной только для поднятия воды на поверхность.

Сэкономить можно и при выборе способа бурения. Чтобы сделать скважину для личного пользования, можно выполнить работу с использованием ручного бура. Иногда используют электрический инструмент, ударные приспособления.

Нюанс #1 – выбор метода бурения скважины

При выборе конкретного инструмента исходить нужно из особенностей грунта. При самостоятельном бурении скважины ручным методом придется прилагать немалые усилия, но при благоприятных условиях можно добраться до водоносного слоя, лежащего на глубине до 15 м.

Рекомендуется совершать за одну проходку не больше, чем пять оборотов бура, иначе извлечь его будет трудно.

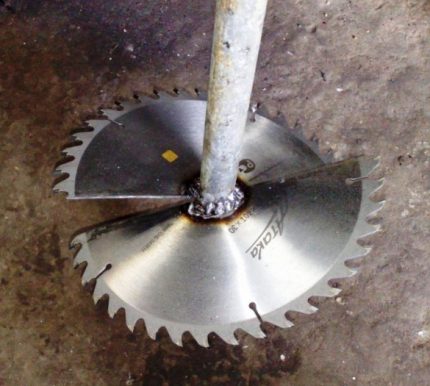

Бур, изготовленный своими руками, дает лучший результат. Причина в том, что он выполнен под конкретные условия, поэтому работать им удобней

Скважину небольшой глубины можно пробурить и при помощи шнека. Вращение его осуществляют как вручную, так и при помощи механизмов. В любом случае над будущей скважиной сооружают вышку в виде треноги для облегчения подъема инструмента. При выборе второго способа потребуется еще и электродвигатель, подходящий по мощности.

Для вырубки скважины используют и ударно-канатный метод. Рабочим инструментом здесь служит труба, края которой остро заточены (забивной стакан с прочной кромкой по нижнему краю). Благодаря своему немалому весу она с большим усилием врезается в землю, затем ее извлекают при помощи системы канатов и освобождают от грунта.

При ударно-канатном способе бурения применяют треногу высотой до двух метров. В ее верхней точке имеется блок с перекинутым через него канатом. К нему крепят ударный инструмент

Обсадную колонну (трубу) берут чуть большего диаметра, чем у отрезка трубы, именуемого стаканом. Ставить ее следует строго соблюдая вертикальность

Это важно при любом способе бурения. Если этим нюансом пренебречь, грунты могут обрушиться

Специалисты советуют применять трубы ПВХ сечением 12,5 см. Первую трубу опускают после прохода одного метра. Далее, длину обсадной колонны добавляют по мере заглубления. Соединяют отрезки при помощи резьбы на торцах труб.

Нюанс #2 – секреты бурения скважины

Бурить скважину можно в любой сезон, но трудоемкость работ при этом будет разной. Худший вариант – весна. В этот период грунтовые воды находятся на самом высоком уровне. В таких условиях трудно определить расположение основного водоносного слоя.

Устройство скважины летом считается лучшим вариантом, т.к. уровень воды стабилизируется и ее место залегания легко определить. Осенью лучшим месяцем для проведения этих работ является сентябрь. В это время обычно еще не наступает сезон дождей, определить водоносный горизонт можно без затруднений.

Осадки в зимний период не оказывают влияния на состояние подземных вод. Ручное бурение в зимнее время противопоказано, т.к. грунты сильно промерзают

Зимой можно бурить скважину, пока температура не опускается ниже -20°. Из-за подмерзания грунта стенки скважины застрахованы от обвалов. Грунтовые воды находятся на минимальном уровне.

Нюанс #3 – оптимальный материал для кессона

Существует несколько :

• из ж/б колец;
• металлические;
• пластиковые;
• кирпичные.

Ж/Б кольца и кирпич. Такой вид кессонов практически не обеспечивает герметичность на длительное время. Это грозит оборудованию затоплением и последующей потерей работоспособности.

Металл. Если при изготовлении металлических кессонов были соблюдены все требования, они будут обладать хорошей герметичностью.

Земля по отношению к металлу является агрессивной средой, поэтому ограждающие конструкции таких камер подвержены окислению, в результате чего может произойти разгерметизация.

Пластик. Кессоны, произведенные из полимерных материалов, удобные, имеют малый вес, просты в монтаже и эксплуатации. Вероятность разгерметизации довольно мала, т.к. материал не подвержен коррозии. Служат пластиковые кессоны гораздо дольше металлических.

Особенности

Колодец в собственном дворе или на даче зачастую является не предметом роскоши, а самой настоящей необходимостью в тех местах, где отсутствует централизованный водопровод. Однако простое торчащее из земли бетонное кольцо мало кому доставляет эстетическое удовольствие, да и удобство использования в этом случае ниже среднего. Чтобы исправить эту ситуацию, необходимо облагородить колодец, установив специальный ворот, которой существенно облегчает подъем воды. На сегодняшний день в крупных строительных магазинах можно приобрести уже готовые колодезные ограды, но, как правило, они либо имеют далеко не самый презентабельный вид, либо стоят очень дорого.

Поэтому чаще всего домашние мастера возводят домики для колодца своими руками – в этом случае и фантазию можно проявить, и обустроить все именно так, как вам нужно.

Разберемся, зачем, вообще, нужно это ограждение.

• Колодезный домик защищает воду скважины от загрязнения вследствие попадания в нее пыли, листьев, камней и так далее. Для этого необходима плотно прилегающая крышка – открытые колодцы подходят только для технической воды (полив, стирка), поэтому если вы намерены как минимум мыть посуду, то крышка должна стать непременным атрибутом конструкции.
• Домик предотвращает попадание в питьевую воду осадков любого типа. Дождевые и талые воды содержат большое количество кислотно-щелочных элементов, отходов жизнедеятельности человека, растворенных в них удобрений и другие примесей, их попадание в источник воды чревато опасными загрязнениями. Чтобы этого избежать, крышу домика, как правило, делают двускатной – так легче выводить осадки.
• Домик препятствует проникновению в колодец химикатов, которые зачастую используются для опрыскивания зеленых насаждений.

Это важные, но не единственные функции домиков – стенки колодезного домика в зимнее время не дают воде замерзнуть, а кроме того, и это очень важно, обеспечивают безопасность маленьких детей. На домики часто врезают щеколды и устанавливают замки, которые не дают любознательным малышам перегнуться и упасть в воду

Чтобы максимально облегчить подъем воды, монтируют ворот и стойки – обычно это обычное бревно с вращающейся ручкой, к которому крепится металлическая цепь.

Конечно, идеальный колодезный домик должен требовать самого простого ухода и органично вписываться в ландшафтный дизайн.

Существует большое разнообразие домиков, устраиваемых для гидротехнических сооружений, чаще всего их выполняют в виде крышки, домика или беседки.

Первый вариант оптимален в условиях ограниченного бюджета, поскольку является довольно экономичным. Это простая крышка, которая закрывает вход в колодезную шахту на уровне земли. Оборудовать такую защиту довольно быстро и просто, однако необходимо постоянно контролировать крышку, чтобы она была все время закрыта.

Конструкция в виде домика или беседки часто устанавливается на дачах, где прекрасно дополняет ландшафтный дизайн. Как правило, такая беседка имеет специальную защитную дверцу, которая препятствует попаданию осадков, а также защищает воду от попадания мусора. Материалом для изготовления таких домиков служит древесина, которая отличается долговечностью и экологической чистотой.

При составлении чертежей и схем домиков для колодца очень важно принимать во внимание материал, из которого он будет сооружаться. Чаще всего используют:

Чаще всего используют:

• кирпич;
• камень;
• бетонные блоки;
• металлоконструкции;
• бревна.

Домики из камня и кирпича строятся довольно быстро и просто, они отличаются надежностью и могут прослужить на протяжении многих лет. Единственным недостатком такого строения является его низкая привлекательность, поэтому подобные домики будут нуждаться в финишной отделке, что приводит к дополнительным затратам времени, сил и средств.

Очень популярны домики из бетона, этот материал позволяет соорудить конструкцию любой формы – можно оформить ее в виде круговых осей, а можно возвести небольшую возвышенность. Вариантов очень много, однако каждый из них так же, как и кирпич, потребует декоративной отделки – чаще всего используют мозаику или каменные фрагменты.

Домик из металлоконструкций оптимален для участков в стиле хай-тек, он отличается лаконичной формой, строгой геометрией и концептуальностью.

Однако самым популярным материалом для обустройства домиков были и остаются бревна – изделия из древесины гармонично смотрятся в любом ландшафте, деревянный домик имеет исключительно привлекательный внешний вид, а кроме того, надежно защищает вход в шахту. Единственный минус такого материала – это подверженность гниению под воздействием внешних атмосферных факторов. Однако если использовать мореное дерево и обработать его специальными защитными составами, то срок его службы продлится на долгие годы.

Домик может быть и пластиковый, однако такие варианты чаще используются для создания декоративных конструкций.

Выбор материала – это далеко не единственный вопрос, который необходимо решить на этапе подготовки к строительству, очень важно составить чертеж, а для этого следует выбрать дизайн конструкции. Колодезные домики могут быть открытыми и закрытыми

Колодезные домики могут быть открытыми и закрытыми.

Открытые модели включают несколько основных элементов:

• наземная часть;
• стойки подъемника;
• крыша со стропильной системой;
• дверца на срубе.

Такие варианты широко распространены в деревнях, они оптимальны, если колодцем пользуются несколько владельцев.

Конструкция закрытого типа включает немного другой набор составных деталей:

• стойка с воротом (подъемником)
• дверцы с замком;
• стропила и кровля.

Каждая из таких конструкций индивидуальна и непохожа на другие, стены здесь могут либо составлять единое целое со срубом, либо их роль выполняют скаты крыши, но вне зависимости от особенностей строения, они надежно защищают колодец от непогоды, а также делают безопасным перемещение по участку детей и домашних животных.

Традиционно используют несколько вариантов конструкций.

1. Домик-крыша – самый простой домик, который выполнен в виде простейшей треугольной двускатной крыши.
2. Чуть более сложным вариантом является сооружение домика в полном смысле этого слова. Такие изделия чаще всего выполняют в виде четырехугольного сруба и оформленной крыши, либо используют бетонные кольца – в этом случае конструкция имеет круглую форму.
3. Очень оригинально смотрятся домики-беседки. В этом случае конструкция не полностью закрыта, а частично открыта, крыша крепится на опорах, а дверца оборудована не в самой кровле, а возле основания. При этом само основание может быть любым – очень гармонично выглядит круглое кольцо, бревна с квадратным основание, а также восьмигранный домик.

От выбранной формы зависит проект будущего домика для колодца и особенности его дальнейшего строительства. Традиционно габариты домика должны соответствовать непосредственно конструкции шахты: ряду колец из бетона или форме бревенчатого сооружения. Имейте в виду, что если сделать крышу слишком маленькой, то вода не будет защищена от пыли и грязи, а слишком просторный покров сделает эксплуатацию источника воды неудобной.

Виды кессонов и их технические характеристики

Кессонами принято называть специальные камеры, которые предназначаются для обустройства устья скважины ниже поверхности грунта. Их монтируют над водозаборными выработками с целью обеспечения удобного доступа и установки оборудования, предназначенного для снабжения водой частного домовладения.

Самостоятельная установка кессона на скважину – задача выполнимая, но при условии соблюдения конкретных требований и правил. По форме эти камеры бывают самыми разными: круглыми и прямоугольными, с расширением в нижней части и без него.

С учетом материала, из которого их выстраивают, различают следующие типы:

• бетонные;
• металлические;
• пластиковые.

Ранее используемые варианты с возведением стенок из кирпича или путем создания деревянного сруба на сегодняшний день не востребованы по причине сложности их реализации и дороговизны.

Подбор и монтаж оборудования для поставки воды

Водоснабжающее оборудование отличается типом и местом установки. Основными элементами являются:

• насос, который опускают в скважину или располагают на поверхности;
• автоматика, обеспечивающая включение и отключение помпы, защиту от перегрузок;
• гидроаккумулятор – емкость для накопления воды.

Гидроаккумулятор бывает открытого и закрытого типа. Открытый устанавливают в самой высокой точке здания. Предпочтительнее закрытый (мембранный) гидроаккумулятор, поддерживающий постоянное давление в водопроводе.

Поверхностный насос для неглубокой скважины

Поверхностное оборудование легко установить, оно дешевле погружного. Область применения ограничивается глубиной уровня воды. Если она превышает 8 м, помпе трудно захватить воду. Максимальная глубина – 10 м, но в этом случае оборудование работает с минимальной производительностью, долго запускается.

Поверхностный насос.

Станцию размещают на поверхности, шланг от нее опускают в скважину. Это упрощает монтаж и уход. Водоприемная труба небольшого диаметра, что позволяет применить станцию в абиссинском колодце.

Погружной насос для глубокой скважины

С глубины более 10 м поднять воду можно только погружной помпой. Некоторые изделия снабжаются автоматикой управления, защитой от перепадов напряжения, сухого хода.

Обязательные элементы водоснабжающего оборудования для частного дома – гидроаккумулирующий бак и автоматика. Глубинная помпа обеспечивает подъем воды на большую высоту, поэтому никаких ограничений в выборе места для расположения мембранного гидроаккумулятора нет. Его и автоматику можно разместить на большом удалении от источника водозабора – на производительность это влияет незначительно. Отличным выбором месторасположения будет подсобное помещение, где сухо и чисто.

Глубинный насос монтируют, опуская в скважину на отметку ниже уровня воды вместе с другими устройствами:

• кабелем для подачи питания на электродвигатель;
• пластиковой трубой;
• нержавеющим страховочным тросом.

Что необходимо для обустройства скважины

Обустройство скважин с адаптером

Обустройство скважины представляет оборудование ее всем необходимым, что позволит производить эксплуатацию этого источника воды.

Полностью готовая скважина, кроме обсадной трубы, защищающей пробуренную шахту от обваливания и деформации, состоит из ряда элементов.

Обустройство скважины

1. Кессон – емкость, окружающая и защищающая оголовок скважины и необходимое оборудование от действия грунтовых вод, давления грунта и перепадов температур.
2. Водоподъемное оборудование – насос погружного типа.
3. Оголовок скважины – крышка для герметизации скважины и подвешивания насоса.
4. Гидроаккумулятор – накопительная напорная емкость, благодаря которой равномерно распределяется нагрузка на насос. Такой резервуар помогает поддерживать в системе водозабора необходимое давление.
5. Система управления двигателем насоса, регулирующая подачу воды и защищающая двигатель от работы в «сухом» режиме и скачков подачи электроэнергии и др.

Остановимся на описании каждого элемента, включая процесс установки, более подробно.

Всё о монтаже и подключении

Чтобы кессонная камера хорошо выполняла свои защитные функции, а также прослужила максимально долго, при её монтаже нужно соблюдать ряд правил. Перед началом работ следует тщательно обдумать схему подведения внешнего трубопровода.

Нужно учесть пути прокладки других подземных коммуникаций, глубину залегания грунтовых вод и уровень промерзания почвы зимой. Особенности установки также зависят от конструкции кессона и от материала, из которого он изготовлен.

Монтаж кессона из бетонных колец

Бетонные кольца – многофункциональные изделия, которые широко применяются для устройства водоносных, канализационных, коммуникационных колодцев. Перед началом установки, кольца нужно обмазать снаружи влагозащитным составом – специальной мастикой, битумом, либо оклеить листовой гидроизоляцией.

Монтаж колец производится двумя способами:

1. Укладкой на поверхность земли необходимого количества колец, вокруг оголовка скважины. Их число выбирается в зависимости от проектной глубины кессона для скважины. Кольца устанавливаются друг на друга, а сверху накрываются бетонной крышкой. Далее производится выборка грунта изнутри будущей кессонной камеры, в результате чего кольца, под собственной тяжестью углубляются. Когда опустятся на нужную глубину, обсадная труба обрезается так, чтобы выступала над дном получившейся камеры на 0,5-1 м. Дно кессона бетонируется, либо засыпается крупным гравием, а верхняя крышка и стенки утепляются.
2. Второй вариант предусматривает иной процесс монтажа. Изначально вокруг скважины роется котлован необходимой глубины и диаметра. Выступающая часть обсадной трубы срезается до нужного уровня, чтобы она незначительно выступала над дном камеры. И лишь после этого производится укладка железобетонных колец на дно ямы. Стыковочные швы тщательно заделываются цементным раствором и промазываются влагозащитной мастикой. Последним шагом камера утепляется, и засыпаются грунтом наружные пазухи.

Сложность при установке бетонных колец может заключаться лишь в необходимости использовать кран. Аренда строительной спецтехники увеличивает стоимость работ, и она не всегда сможет свободно проехать к месту обустройства скважины на приусадебном участке.

Монтаж металлического кессона

Металлические конструкции также отличаются большой массой, поэтому для их монтажа придётся использовать подъёмный кран или лебёдку. Изначально выкапывается котлован необходимой глубины и габаритов. Дно его выравнивается, и на нём обустраивается основание в виде бетонной заливки, либо песчано-гравийной подушки.

Перед началом установки металлический кессон снаружи тщательно обрабатывается гидроизоляционными составами во избежание коррозии. После установки на место, его стенки и крышку рекомендуется утеплить во избежание излишних теплопотерь.

Монтаж пластикового кессона

Процесс установки уже готовых полимерных кессонов в общих чертах схож с монтажом металлических камер. Порядок действий здесь тот же, за исключением необходимости обустройства гидроизоляции. Ещё одна особенность пластиковых кессонных камер – возможность их выдавливания из земли при пучении грунта.

Поэтому, для увеличения массы, дно их заливается бетоном, либо засыпается песчано-гравийной подушкой. Для закрепления лёгкой конструкции в грунт, также используются «якоря» в виде арматуры, забитой в землю.

Полимерно-песчаные модификации имеют сборную конструкцию, состоящую из нескольких элементов. Крепятся они друг с другом при помощи шип-пазовых соединений. Установка их друг на друга точно такая же, как и при монтаже бетонных колец. После окончания монтажных работ, к установленному кессону подводится внешний трубопровод, верхний край обсадной трубы обрезается по нужному уровню, и на него ставится оголовок.

Общие рекомендации по установке

Вероятность выталкивания сооружения, которое заглублено полностью или частично, достаточно высокая в любой местности, однако риск этого увеличивается, если грунтовые воды залегают высоко.

По данной причине нужно принять меры предосторожности:

• обустраивают бетонное основание на песчано-щебневой подушке;
• сверху устанавливается кессон, который нужно закрепить на жестком основании с помощью анкеров.

Сооружение кессона для скважины.

Такие меры не принимают лишь в отношении бетонных конструкций, т. к. они отличаются существенным весом, особенно если используются крупногабаритные кольца. Кроме того, необходимость сооружения бетонной плиты исчезает, когда кессон располагается на возвышении, на неподтопляемом участке.

Рекомендуемая высота кессона — 2 м. Этого достаточно для обслуживания скважины. Не рекомендуется устанавливать конструкцию меньше 90 см по ширине. Кроме того, если защитное сооружение глубокое, внутри предусматривается лестница. Важно позаботиться и о вентиляции.

Обсадную трубу обрезают, если она слишком выступает над основанием кессона, сверху устанавливается оголовок. Эта колонна должна быть заведена в сооружение через муфту. Оборудование внутри должно располагаться на возвышении.

Финансовый план

Первоначальные вложения

Всего первоначальные инвестиции в основные и оборотные средства составляют 1092 тыс. руб. Однако этой суммой первоначальные инвестиции не ограничиваются. С учетом закупки кормов, оплаты труда и ЕСН, покрытия текущих убытков при сделанных в модели проекта предположениях об оборачиваемости средств общие инвестиции в течение первых трех кварталов оцениваются в 1890 тыс. руб. Данный объем инвестиций можно оценить как нижнюю реалистичную границу вложений.

Динамика инвестиционных вложений

Основные капиталовложения производятся в течение первого квартала жизни проекта. Далее необходимо инвестировать в расширение помещений птицефермы для увеличения поголовья до 2000 кур. Инвестиции оцениваются в 700 тыс. руб. Период осуществления капиталовложений — 7 квартал. Для покрытия дефицита денежных средств потребуются дополнительно 140 тыс. руб. в 7 квартале.

Выводы

Установка адаптера для скважины является прекрасной альтернативой кессону при обустройстве скважины, глубина которой не превышает 50 м. Гидротехнические сооружения такого плана в среднем рассчитаны на эксплуатацию в течение 15-20 лет.

Вкладывать лишние средства в их обустройство не имеет смысла. А правильно установив устройство, выполненное из качественного материала, можно не беспокоиться, что скважина с адаптером будет работать исправно в течение всего срока эксплуатации.

Будем рады вашим рассказам о том, как обустраивали скважину без кессона с использованием адаптера. Возможно, вы сможете сообщить посетителям сайта интересные технические нюансы, не упомянутые в статье. Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, обсуждайте тему, размещайте фото.

Особенности защиты скважины от холодов

Неграмотное обустройство водозаборной выработки нередко создает препоны для нормальной работы источника. Особенно остро ошибки и недочеты проявляются в зимний период.

Эксплуатацию скважины, не защищенной от промерзания надежной теплоизоляцией, в морозы затрудняет формирование наледи по зеркалу воды и образование ледяных пробок в трубопроводе.

В итоге насосное оборудование и система в целом работает с повышенной нагрузкой. Крупная пробка может деформировать или вовсе разорвать трубы ПНД, из которых чаще всего сооружают наружные ветки водопровода.

Пробки и ледяная корка в скважине появляются, если водозабор работает “не в полную силу”. Т.е. если в эксплуатации есть перерывы, достаточные для кристаллизации воды. Даже если хозяева автономного водопровода не рассчитывают на подобные паузы в функционале, средства их профилактики в виде устройства системы утепления должны быть проведены.

Мероприятия по утеплению водопроводной системы проводятся от точки ввода в дом до глубины, которая на 20-30 см ниже уровня сезонного промерзания грунта. Это значение можно найти в сборниках по строительной климатологии СП за номером 131.13330.2012 и в СНиПе за номером 23-02-99.

Глубина промерзания определяется в соответствии с условиями региона и типом грунта, охватываемым зоной промерзания. Ее значение получают эмпирическим путем на основании многолетних наблюдений.

Грамотное обустройство водяной скважины избавит от формирования наледи и ледяных пробок в водопроводе (+)

Если водопровод вводится в дом через фундамент неутепленного подвала, ветку до входа в отапливаемое помещение тоже необходимо утеплять. Использование материалов для утепления объектов расположенных в земле имеет свою специфику.

Утеплители должны обладать следующими свойствами:

• Не впитывать воду либо иметь защитную водонепроницаемую оболочку. Если вода впитается в утеплитель, а затем замерзнет, то с большой вероятностью по причине увеличения объема воды при переходе в лед, слой утепления будет разрушен.
• Под давлением грунта не терять своих свойств. Давление массы земли сверху или ее подвижки могут смять утеплитель и увеличить его теплопроводность.
• Не представлять интереса или не поддаваться воздействию насекомых и грызунов.

Последний пункт очень важен, потому что летом мыши могут растащить утеплитель по гнездам, а зимой прорыть в нем ходы, чтобы добраться до теплых труб. Все это приведет к прямому доступу холода к элементам водопровода.

Защита утеплителя от мышей и насекомых – одна из главных проблем при утеплении объектов, расположенных на улице под землей

Иногда для защиты скважины и системы подачи воды от холода достаточно выполнения процедур, не требующих специальных знаний о принципах утепления подземной системы водоснабжения. Вода, которая подается в систему из глубины, имеет положительную температуру (обычно от 7 до 13 градусов Цельсия).

Если есть риск замерзания воды, то необходимо настроить режим работы системы таким образом, чтобы подача воды происходила небольшими порциями, но как можно чаще. Постоянное циркуляция подземной воды, температура которой по определению выше 0º С, будет препятствовать обледенению.

Утеплить оголовок и трубы при не очень холодных зимах в южных регионах России или при глубоком залегании водопровода можно без особых изысков с помощью опилок или соломы. Для этого необходимо вырыть яму возле оголовка и канаву вдоль залегания трубы водопровода, засыпать их сухими опилками или соломой и снова зарыть яму.

Проводить эту процедуру надо каждый год осенью, чтобы к зиме опилки и солома не успели сгнить. Для устранения промерзания на более длительное время или если предложенные способы не гарантирует положительный результат, необходим другой подход к решению проблемы.

Восстановить водоснабжение зимой тяжелее и дороже, чем провести грамотное утепление с учетом конструктивных особенностей системы и климатических условий

Фильтра в кессоне

Можно ли установить систему фильтрации в кессоне?

Да, это возможно.

При монтаже системы очистки воды в кессоне необходимо учитывать:

• неудобство обслуживания и эксплуатации фильтров установленных в кессоне;
• необходимость отвода дренажных, промывочных вод;
• вероятность затопления оборудования в кессоне, что требует установки защитной автоматики;
• дополнительные затраты на монтаж увеличенного, специально подготовленного кессона.

Но преимущества порой преобладают над недостатками:

• возможность обеспечить загородную недвижимость чистой водой при отсутствии помещения для установки фильтров;
• возможность использования дома «наездами», без необходимости постоянного обогрева дома или технического помещения зимой;
• нет опасности заморозить оборудование, не нужно консервировать/расконсервировать водоочистное оборудование на зимний период времени;
• минимальные затраты, в сравнении со строительством отдельного помещения и подведения коммуникаций к нему;
• изоляция от технологических шумов (шума компрессора, шума воды при промывке и т.п.);
• возможность установки кессона для фильтров при обустройстве скважины и совместное размещение оборудования для скважины и системы фильтрации в кессоне.

выполняет весь комплекс работ по подбору, монтажу и обслуживанию фильтров в кессоне.

Монтаж пластикового кессона для скважины своими руками

В принципе, установка кессона для канализации или хранения продуктов гораздо проще.

• Сначала роют котлован вокруг скважины. Размеры ямы в поперечнике должны быть на 40–60 см больше диаметра кессонного бака, а глубина такой, чтобы после установки кессона его верх выступал над землей на 15 см. Это будет защищать от попадания в камеру талых и дождевых вод. Располагают котлован таким образом, чтоб верхнее отверстие обсадной трубы проходило не по центру, а было немного сдвинуто к краю. Это необходимо для удобного расположения оборудования.
• Важным этапом является подготовка бетонной подушки на дне котлована, толщина которой составляет 20-25 см.
• Если на дне кессоне нет места под обсадную трубу, то его вырезают и приваривают к нему гильзу длиной 10-15 см, выполненную из трубы диаметром немного больше диаметра обсадной трубы.
• В боковых стенках бака вырезают отверстия под выходной трубопровод и кабели электричества. Если конструкция кессона не предусматривает наличие ниппеля на выходе водопроводных труб, то их приваривают к стенам бака.
• Опускают кессон в котлован так, чтоб совместить гильзу с обсадной трубой. При этом лучше сначала установить бак на брусья, которые нужно будет убрать после центровки осей труб.
• После установки брусья убираются, а кессон опускается по обсадной трубе.
• Фиксируют кессон на бетонной подушке, пропуская через специальные проушины цепи, канаты ли бандажные тросы, на концах которых есть крепежи в виде армированных стержней, вставляемых в бетонную подушку.
• Обсадную трубу сваркой соединяют с гильзой и обрезают до уровня земли.
• Днище с помощью сварки оборудуют трубой, обеспечивающей герметичность в месте выхода из скважины подающей воду трубы.
• Проводят водопроводные трубы.
• Засыпают зазор между стенами котлована и кессоном сухой смесью из цемента и песка, в которую иногда добавляют щебень. Такая обсыпка уже через 4-5 дней застынет и будет обеспечивать жесткость конструкции и защиту от всплытия кессонной камеры.
• Верх котлована засыпается грунтом, на горловину кессона устанавливается люк.

Монтажные работы

Нюансы монтажа насоса в скважину.

Заменяющий кессон скважинный адаптер – это быстроразъемное байонетное соединение. Его стационарная часть фиксируется в отверстии на стенке обсадной трубы. Этот элемент представляет собой патрубок с резьбой и фланцем фигурной формы. Фигурный фланец имеет посадочное гнездо с пазами и отполированной плоскостью. Резьбовой патрубок вставляется в отверстие обсадной трубы изнутри. Плоскость адаптера, прилегающая к стенке трубы, имеет повторяющую ее цилиндрическую поверхность. Снаружи на резьбовую часть надевается ответная шайба, также выполненная с цилиндрической поверхностью. Компенсация разности диаметров и уплотнение соединения достигается установкой по обе стороны стенки трубы толстых резиновых прокладок. Внутренняя надевается до опускания адаптера внутрь скважины. Внешняя – при фиксации.

Подвижная часть адаптера – это отвод, один из выводов которого снабжен фланцем, являющимся ответной частью байонетного соединения, а другой имеет внутреннюю резьбу для подсоединения муфты подающей трубы скважинного насоса. Резьбовой вывод в установленном состоянии смотрит вниз. При этом вверху оказывается глухая монтажная бобышка, с помощью которой выполняется дистанционная установка элемента в посадочное гнездо стационарной части адаптера. Привалочная плоскость фланца подвижного элемента имеет проточку с уплотнительным кольцом для герметизации байонетного соединения. Кольцо лучше зафиксировать в пазу клеем для уплотнений, чтобы оно не потерялось при манипуляциях.

Инструкция по установке скважинного адаптера.

Отверстие для установки скважинного адаптера выполняется дрелью с установленной коронкой. Края отверстия зачищаются шарошкой. На конце припасенного отрезка трубы длиной 2,5-3 м метчиком нарезается наружная резьба по диаметру резьбы в бобышке адаптера. Обе части адаптера соединяются, и через верхний открытый торец обсадной трубы узел опускается внутрь, а его резьбовой вывод продевается в отверстие. Внутреннее уплотняющее кольцо должно быть одето. На просунутый в отверстие резьбовой конец надевается наружное уплотняющее кольцо, шайба с цилиндрической поверхностью, стационарная часть адаптера фиксируется к трубе затягиванием гайки по наружной резьбе. На резьбовом выходе имеется и внутренняя резьба, к которой присоединяется обжимная муфта горизонтального участка трубопровода. Все резьбовые соединения должны паковаться лентой ФУМ или другими уплотняющими материалами.

После установки стационарной части подвижная вынимается на поверхность. К ее нижнему концевику закрепляется обжимная муфта и напорный трубопровод необходимой длины. На другой конец трубы через вторую муфту присоединяется погружной насос с установленным обратным клапаном.

К насосу привязывается страховочный трос из нержавеющей стали и подключается питающий кабель. Узел от развязывания фиксируется хомутом. Насос с трубой, тросом, кабелем и подвижной частью адаптера опускается в скважину. Установленная в бобышку вспомогательная трубка позволяет дистанционно соединить две части адаптера. Чтобы предотвратить прикипание частей адаптера и увеличить долговечность уплотнительного кольца, контактную поверхность подвижной части нужно обработать силиконовой смазкой.

Вспомогательную трубу лучше не выкручивать, а оставить в бобышке. Это облегчит последующее обслуживание адаптера, а также обслуживание или замену насоса.

Верхушка обсадной трубы и вспомогательная монтажная трубка обрезается болгаркой на необходимую высоту, которая при необходимости скрыть размещение скважины может быть ниже уровня грунта. Маскировка оголовка может предотвратить кражу насоса.

На обрезанный и зачищенный конец трубы надевается герметичная крышка скважины. Кабель и трос выводятся через гермовводы. Кабель в гофре опускается в траншею и подвязывается скотчем к горизонтальному трубопроводу.

Завершающая установка гидробака

Монтаж гидробака в колодцы и скважины обеспечивает бесперебойную работу системы водоснабжения для частного дома или бани. Как обустроить скважину для воды, оснащенную гидроаккумулятором?

Гидробак подсоединяется к насосному оборудованию и обеспечивает постоянную подачу воды. При открытии крана жидкость поступает из гидросооружения в бак, а после – к потребителю.

При монтаже накопительного бака параллельно устанавливается обратный клапан для воды. До и после конструкции бака монтируется кран для дренажа. Для надежной фиксации гидробака рекомендуется использовать уплотнитель из резины.

Как самостоятельно изготовить кессон

Чтобы сделать своими руками, для начала необходимо определиться с материалом, параметрами системы.

Монолитная конструкция из бетона

Для устройства подойдет квадратная форма, опалубку возводить тоже намного легче.

Сначала нужно определиться с размерами котлована, который выкапывают под конструкцию. Длина и ширина стандартно равны, поэтому рассчитать их можно следующим образом: измерить размер кессона изнутри, добавить толщину 2 стенок (10 см).

Также необходимо вычислить глубину ямы, которая должна быть на 300-400 см больше по сравнению с высотой камеры. Если все рассчитать, то дренирующий слой можно установить на дне ямы.

Если не планируется дальнейшее бетонирование основания сооружения, то выбирается такой порядок действий

Но когда необходима заливка дна бетоном, необходимо принимать во внимание высоту. К тому же приямок должен быть таким, чтобы поверхность крышки сооружения была на одном уровне с почвой. Чтобы было больше места для человека при ремонте системы, лучше всего камеру располагать не посередине по отношению к обсадной колонне, а сбоку

Да и оборудование будет удобно размещено

Чтобы было больше места для человека при ремонте системы, лучше всего камеру располагать не посередине по отношению к обсадной колонне, а сбоку. Да и оборудование будет удобно размещено.

Конструкция кессона монолитного из бетона.

Работа проводится следующим образом:

1. Начинают с рытья ямы. В этот момент можно сразу выкопать траншею для водопроводных труб к дому. Потом начинают устанавливать дренаж, который состоит из 2 слоев: песка (высотой до 10 см) и щебня (до 15 см). При таком дренаже, даже если вода попадет внутрь кессона, она не останется внутри, а быстро уйдет в почву.
2. После нужно обустроить опалубку. Часто стенка котлована применяется в качестве наружного слоя опалубки. Борт ямы нужно закрыть полиэтиленом, чтобы избежать просачивания воды из бетона в почву. После необходимо сделать каркас, используя арматуру.
3. Замешивают раствор бетона. Заливают его небольшими частями, хорошо уплотняя с помощью электрического вибратора. Если прибора нет, то можно использовать штырь, тонкую трубу и приварить ручки. Это приспособление быстро опускается в бетон, а потом медленно вытаскивается, чтобы избавиться от пузырьков воздуха и воды, делая тем самым бетон плотнее.
4. После необходимо конструкции высушить, регулярно обрызгивая поверхность водой, чтобы бетон не потрескался. Если жарко, то можно накрыть влажной тряпкой.
5. Через неделю опалубку можно снять. А через 4 недели установить оборудование.

Кессон из бетонных колец

Скважинная система из бетонных колец предусматривает следующее:

1. Сначала готовится котлован. Расчеты те же, что и в предыдущем способе изготовления.
2. Заливают дно бетоном и бурят отверстие под трубу.
3. Берут бетонные кольца, которые предварительно промазывают специальным гидроизоляционным составом. Дают просохнуть.
4. После каждое кольцо опускают внутрь котлована, при этом соединяя стыки с помощью смеси для скрепления. Швы запенивают.
5. Вокруг сооружения могут образоваться пустоты, которые необходимо засыпать.

Из бетонных колец кессон для скважины.

Бюджетная камера из кирпича

Устройство кессона из кирпича:

1. Сначала выкапывается котлован, на дне устанавливается ленточный фундамент и траншея, которую засыпают песком и утрамбовывают.
2. На фундамент необходимо уложить гидроизоляцию (например, рубероид).
3. Кладку кирпича начинают с угла, обязательно заполняя швы специальным раствором.
4. После доведения кладки до нужной высоты дают ей высохнуть, штукатурят.

Герметичная емкость из металла

Процесс такой:

1. Снова выкапывают яму, подходящую под размер и форму камеры.
2. На дне вырезают отверстие для обсадной трубы.
3. Устанавливают крышку, очищают швы от шлака. Швы должны быть двусторонними, чтобы обеспечить герметичность кессона.
4. Конструкцию нужно обработать защитным слоем.

При необходимости камеру можно утеплить, после кессон опустить в котлован и установить колонну, гильзы, кабель. Гильзу приваривают, все засыпают.

Особенности пластиковых конструкций

Пластиковые кессоны – это герметичные ёмкости чаще цилиндрической формы. Они устанавливаются на выпуск обсадной трубы. Обычно кессонные камеры монтируются ниже уровня промерзания земли. Для этого вокруг обсадной трубы делается приямок, углублённый на 1-2 м. Габариты кессона должны быть достаточными для размещения в нём насосного агрегата, запорной арматуры, фильтра и другого дополнительного оборудования, которое необходимо для эффективной и бесперебойной работы скважины. Кроме защиты в холода ёмкость облегчает обслуживание и ремонт скважины, а также позволяет сэкономить место на участке, ведь в камере можно поместить всё необходимое оборудование.

Кессон из пластика идеально подходит для участков с высоким уровнем грунтовых вод. Высокая герметичность сооружения обеспечивает надёжную защиту систем, чувствительных к повышенной влажности

Важно лишь правильно защитить сооружение от всплытия. Такие камеры изготавливаются только в заводских условиях

Надёжность и функциональность изделия из пластика достигается за счёт использования смеси из стекловолокна, непластифицированного поливинилхлорида, полиэтилена и полипропилена.

Преимущества и недостатки кессонов из ПНД

Пластиковые кессоны для скважин получили многочисленные положительные отзывы благодаря большому перечню достоинств, среди которых стоит перечислить следующие:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

• Ремонтом и обслуживанием такой кессонной камеры в ходе эксплуатации практически не придётся заниматься. Для того чтобы проверить работу оборудования достаточно установить в ёмкости компактную раскладную лестницу.
• Продолжительность эксплуатации таких конструкций доходит до полувека.
• Высокие теплоизоляционные качества пластикового кессона позволяют эксплуатировать его без дополнительного утепления в районах с умеренным климатом. В такой защите нуждается только крыша и люк-лаз. При очень холодных зимах стоит основательно утеплить камеру.
• Изделие из пластика не нуждается в дополнительной обработке гидроизолирующими смесями или систематической покраске. Оно не поддаётся коррозии, поэтому не нуждается в обработке антикоррозионными составами.
• Кессоны для скважины из пластика лучше других аналогичных изделий, поскольку имеют более приемлемую цену. Например, кессон мини стоит от 16 тыс. руб.
• Небольшой вес конструкции позволяет проводить монтаж без использования грузоподъёмной техники. А пластиковый мини кессон можно установить своими руками.
• Благодаря отсутствию швов снижается вероятность повреждения корпуса в ходе эксплуатации. Такая цельная конструкция получается благодаря использованию метода ротационного формирования.
• Камера полностью готова к использованию. Она не нуждается ни в покраске, ни в гидроизоляции.
• Благодаря невысокой стоимости полимерных материалов производители не экономят на толщине стенок. Этот параметр может колебаться в пределах от 1 до 4 см. Благодаря этому достигается высокая прочность конструкции.
• Кессон с качественной теплоизоляцией можно монтировать выше точки промерзания грунта.
• Упругие пластиковые конструкции уместно использовать там, где есть вероятность микроподвижек грунта, наблюдаются вибрации от расположенных рядом механизмов, а также в регионах с резкими сезонными колебаниями температуры.

Несмотря на такой большой перечень достоинств, пластиковые кессоны для скважин имеют один недостаток. Во время паводка поднявшиеся грунтовые воды могут выталкивать лёгкую камеру на поверхность. Однако такое может произойти только в тех районах, где грунтовые воды расположены близко к поверхности земли. Чтобы такого не произошло, при монтаже ёмкости из пластика конструкция фиксируется в земле при помощи арматуры, также помогает бетонирование площадки под камерой.

Металлические камеры

Кессон для колодца или скважины из металла имеет форму ящика, в стенках которого присутствуют резьбовые втулки для подвода инженерных коммуникаций. Чаще всего такую камеру изготавливают из листового металлопроката толщиной 3 – 4 миллиметра. Оптимальным материалом для нее является нержавеющая сталь, но ее применение делает конструкцию значительно дороже. Иногда можно встретить и варианты из алюминия.

Металлическую камеру отличает простота устройства и надежность. Кессон легко монтируется и имеет продолжительный эксплуатационный срок. Конструкция получается прочной, а при наличии определенных строительных навыков, инструментов и оборудования домашний мастер может изготовить ее собственноручно. Ей непременно требуется утепление.

Несмотря на то, что сварные швы считаются качественным способом соединения элементов металлической камеры, в случае деформации металла они могут растрескаться. По этой причине, даже, когда кессон изготовлен из нержавейки, ему нужна гидроизоляция.

Конструкции из черного металла в обязательном порядке покрывают гидроизоляцией. При этом, даже при очень плотной наклейке утеплителя, который не пропускает воду, он не считается гидроизоляционным слоем.

Действовать следует таким образом: к наружным стенам камеры прикрепляют теплоизоляцию, например, экструдированный пенополистирол, пеностекло или аналогичный материал, за исключением волокнистых изделий. Потом кессон оклеивают гидроизолом или его аналогом.
