Применение подъемника для гипсокартона и создание конструкции своими руками

Домашние мастера не видят необходимости в приобретении подъемника для гипсокартона, а некоторые не имели представление о его существовании. Это приспособление необязательно иметь под рукой, если при работе с гипсокартоном есть помощник, но при этом два человека применяют большое количество усилий для крепления листов на потолок.

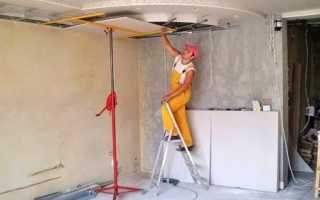

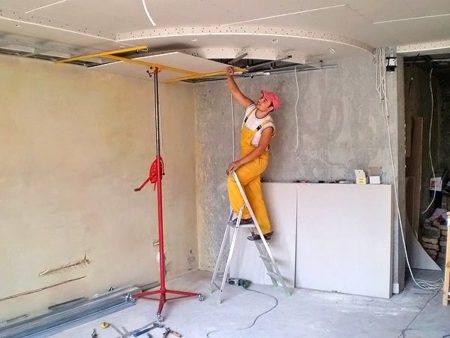

Пример крепления гипсокартона с помощью специального подъемника

В ситуации, когда помочь некому, без этого приспособления не обойтись, его можно купить в готовом виде, или соорудить подъемник для гипсокартона своими руками.

Полное содержание материала

Как выбрать?

Подбирая нужную технику, всегда есть смысл ознакомиться с возможностями оборудования.

На первом месте стоят следующие критерии:

• вес, с которым работает механизм, он может составлять от 30 до 50 кг;
• учитывая размер потолков, следует поинтересоваться, на какую высоту осуществляется доставка листов гипсокартона.

Необходимо знать, что подобные приспособления работают только на подъём и не могут перемещать грузы.

Немаловажны прочность и основательность самой конструкции:

• детали внутреннего механизма и комплектующие должны быть выполнены из прочных и долговечных материалов, поэтому всегда лучше выбирать модели из стали без полимерных дополнений;
• надёжная конфигурация основания – это гарантия устойчивости подъёмника, в этом отношении самой достойной считается стойка в виде буквы «Н».

Недорогие модели, поднимающие гипсокартон выше 4-х метров, могут вполне подойти для обычного жилья. Если зафиксировать покрытие требуется на сложнодоступных участках, предусматривается разное направление креплений, и оптимальным вариантом станет подъёмник-распорка. Он имеет более сложную конструкцию и благодаря этому может быть настроен для разноплановых задач. Правда, такие функциональные модели по стоимости гораздо дороже стандартных.

Помимо этого, нужно учитывать и вспомогательные опции, которые не всегда нужны при монтировании ГКЛ. Но при их наличии цена на устройство существенно повышается.

Поскольку существуют модели ручные и с электроприводом, выбирать электрическую технику имеет смысл при больших объёмах работы. Она помогает увеличить скорость сборки, но при этом стоит дороже. По словам профессионалов, для нерегулярных строительных работ лучше выбирать ручные сооружения, тем более, что они не так часто выходят из строя.

Зачем нужен подъемник

Это очень удобное приспособление, при помощи которого производят монтаж листов ГКЛ к потолочной поверхности, выполняют разметку. Производят ее так:

• у лазерного уровня высота штатива чуть больше метра;
• на подъемник устанавливают прибор и крепят при помощи струбцин, выставляя на нужную высоту.

Если учесть, что подъемник распорка для гипсокартона может поднять лист материала на 3-4 метра – этой высоты достаточно для проведения разметки в самых высоких помещениях.

Так выглядит подъемник распорка для крепления гипсокартона

Главное назначение этого приспособления – помощь в монтаже больших листов гипсокартона на потолочную поверхность. С помощью подъемника можно выполнить работу по обустройству многоуровневого гипсокартонного потолка самостоятельно без помощников.

Полотно листа плотно прижимается к месту крепления при помощи подъемника, при этом эффективно используются как самодельные варианты, так и производственные.

У этого приспособления есть и другое назначение, например:

• упрощение монтирования металлического профиля в труднодоступном месте;
• на подъемник для монтажа гипсокартона можно закрепить перфоратор для простоты его использования на высоте;
• поднятие рулонных материалов под потолок;
• этим приспособлением можно поднять массивную люстру на потолок из гипсокартона и произвести ее подключение.

Принцип работы подъемника для гипсокартона Вернуться к оглавлению

Самостоятельное изготовление

В среднем стандартное подъёмное оборудование стоит около 15 тысяч рублей, и многие предпочитают собрать устройство своими руками. Однако для этого потребуются подробные чертежи, на базе которых реально смонтировать подъёмник любого типа в домашних условиях. Также, кроме металлопрофилей, придётся приобрести лебёдку и крепёжные детали.

Профессионалы советуют делать одноразовый вариант, который позже можно легко адаптировать для других комнат. С другой стороны, самому можно сделать и многоразовую конструкцию, которая будет подходить для разной высоты помещений.

Тщательно составленная схема – залог качественной сборки подъёмника, ведь именно по ней придётся производить монтирование подпорки из металлических профилей и другие работы.

Процесс монтажа:

1. Основания делают из металлического профиля размером 6х6 см. Пара отрезков снабжается опорно-поворотными деталями, третий профиль фиксируется к стойке с помощью сварочного аппарата. Для удобства перемещения оснащают сооружение роликами или колёсиками.
2. Для большей устойчивости приваривают три или четыре трубы в виде спиленных ножек.
3. Телескопический штатив или тренога изготавливается из трёх обрезанных профилей с размерами сечения 0,4, 0,6, 0,8 см. Чтобы вставить стопоры, в них делают перфорацию, которая должна совпадать. Штангу закрепляют на стойке.
4. Верхнюю часть штатива снабжают фиксаторами для быстрого крепления подставки. Металлическая «Н» образная рамка приваривается в верхней части штатива для дальнейшего монтирования выдвижного устройства.
5. Стол размещается на платформе, дополнительно монтируются боковые подпорки, увеличивающие жёсткость сооружения. В последнюю очередь крепится лебёдка, блоки и тросики.

Домашние мастера не видят необходимости в приобретении подъемника для гипсокартона, а некоторые не имели представление о его существовании. Это приспособление необязательно иметь под рукой, если при есть помощник, но при этом два человека применяют большое количество усилий для .

В ситуации, когда помочь некому, без этого приспособления не обойтись, его можно купить в готовом виде, или соорудить подъемник для гипсокартона своими руками.

Это очень удобное приспособление, при помощи которого производят монтаж листов ГКЛ к потолочной поверхности, выполняют разметку. Производят ее так:

• у высота штатива чуть больше метра;
• на подъемник устанавливают прибор и крепят при помощи струбцин, выставляя на нужную высоту.

Если учесть, что подъемник распорка для гипсокартона может поднять лист материала на 3-4 метра – этой высоты достаточно для проведения разметки в самых высоких помещениях.

Главное назначение этого приспособления – помощь в монтаже больших листов гипсокартона на потолочную поверхность. С помощью подъемника можно выполнить работу по самостоятельно без помощников.

У этого приспособления есть и другое назначение, например:

• упрощение монтирования в труднодоступном месте;
• на подъемник для монтажа гипсокартона можно закрепить перфоратор для простоты его использования на высоте;
• поднятие рулонных материалов под потолок;
• этим приспособлением можно поднять массивную и произвести ее подключение.

Виды подъемников

Практическое применение подъемников зависит от типа конструкции, которых различают несколько:

1. Подъемник Премос стеновой со столом, установленным в вертикальном положении – предназначается для монтажа гипсокартона на стены и перегородки.
2. Потолочный с вертикальным столом, который помогает в установке листов на потолок.
3. Универсальный Премос – имеет поворотный стол и может использоваться на любых поверхностях.

Самыми востребованными у профессионалов являются универсальные конструкции.

Какой профиль нужно приобретать для потолка

Строительные маркеты предлагают множество видов профилей. Нужно разобраться, какой профиль для потолка из гипсокартона подходит? Все они отличаются внешним видом и своими функциональными свойствами. Для приобретения требуемых профилей требуется изучить маркировку, размеры, принадлежности. Профиль имеет размеры в длину, ширину, а также толщину. Какой профиль нужен для потолка из гипсокартона? Для несущего каркаса под ГК-листы следует выбирать более толстый профиль, нежели для обрешётки декоративного элемента интерьера.

Основные и дополнительные профили для каркаса

Основные типы профиля для каркаса на потолок

Для создания металлического каркаса на потолке для гипсокартонных листов используется два типа профиля: направляющие и потолочные элементы. Но, кроме этих видов для создания металлической основы применяются также и другие элементы, которые будут рассмотрены ниже.

1. Направляющий профиль для каркасной обрешетки на потолке. Данный потолочный профиль для гипсокартона имеет маркировку ПНП или UD-27. Направляющий металлический элемент является основным в создающей обрешетке. В него вставляются профиль потолочный под гипсокартон ПП (CD).

Направляющий потолочный профиль для гипсокартона

Размеры профиля: ширина – 27 мм, высота ребра – 28 мм., толщина стенок 0.37-0.45 мм., длина от 3-х до 4-х метров. Толщина металла зависит от завода-выпускает профиль ПНП из стали высокого качества, толщиной 0.6 мм. Тем самым данные профили отличаются прочностью и качеством.

Монтаж ПП в направляющий потолочный профиль

1. Профиль для гипсокартона потолочный ПП (CD). Данный элемент вставляется в направляющие профили и крепится к подвесам. Имеет размеры: длина – от 3 до 4 метров, ширина – 60 мм., высота – 27 мм.толщина профиля варьирует от 0.4 до 0.55 мм. «КНАУФ» производит потолочный профиль толщиной 0.6 мм.

профиль потолочный ПП для каркаса на потолок

Какой профиль лучше для гипсокартона на потолок? Из технических характеристик видно, что профиль КНАУФ является более толстым, а значит более прочным и долговечным. Данный профиль применяется в помещениях с повышенной влажностью без опасения того, что ржавчина быстро его поразит, потому как потолочные элементы производятся с антикоррозийным оцинкованным покрытием.

Дополнительные профили, фиксируемые в каркасе на потолке

Кроме основных профилей, из которых создается прочный каркас для ГК-листов, применяются также еще профили.

1. Арочный профиль ПА (CD). Создаются фигурные конструкции на потолочном перекрытии. Имеет допустимые нормой размеры: ширина – 60 мм., высота 27 мм., толщина профиля 0,4-0,6 мм.различные производители производят арочные профили с разными размерами, а также толщиной металла. Профиль КНАУФ является наиболее прочным и отличается высоким качеством.
2. Угловой профиль ПУ. Применяется для защиты внешних углов гипсокартонной конструкции. Он перфорированный, имеет размеры: толщина от 0,22 до 0,5 мм., ширина 20-35 мм., длина 2,5-3 метра.
3. Угол перфорированный ПВХ 25х25×3000 мм для криволинейных конструкций. Создаёт защиту для фигурных элементов на потолке. Производится из прочного качественного материала ПВХ. Отличительное свойство уголка – гибкость, лёгкость, незатруднительный монтаж.

Дополнительные профильные составные монтируются по мере того, какая конструкция производится на потолке. Чем сложнее криволинейные элементы, и чем больше ярусов в потолке, тем больше применяются дополнительные профили.

Сделать подъемник для ГКЛ своими руками

Прежде чем соорудить самодельный подъемник для гипсокартона, нужно знать из чего он состоит:

1. Тренога – основание для всей конструкции, на которой установлены колесики, оснащенные стопором.
2. Телескопический штатив – состоит из нескольких отрезков трубы разного диаметра, например от 4 до 8 см.
3. Стол-подставка с поворотным механизмом, имеющий Н-образную форму.
4. Лебедка – этот элемент нужно купить, так как самостоятельно собрать его невозможно.

Можно оборудовать механизм дополнительными комплектующими, например, электроприводом или площадкой.

Чертежи

Перед тем как начать сборку конструкции самостоятельно, нужно начертить схему сборки. Этот процесс очень важный, так как поможет выполнить сборку конструкции без ошибок.

Процесс изготовления

Сделать подъемник для гипсокартона несложно, достаточно выполнить несколько действий:

• Основание монтируется из профильной трубы, 6х6 см. Треногу собирают из трех элементов, два из которых оснащаются поворотными механизмами, а один из них приварен к центральному элементу – стойке. Желательно оснастить треногу роликами, для упрощения применения передвижения по помещению;
• Можно приварить к основанию раскосые ножки, со спиленными краями под углом 45 градусов, они могут быть постоянными или складными.

• Берется три вида трубы – 4х4, 6х6 и 8х8 см. Их нужно вставить друг в друга и подбить заглушенными элементами. Желательно выбирать круглый элемент, он более практичный. Установить телескопическую трубу на стойку;
• Верхняя трубка оснащается специальным креплением, на которое будет устанавливаться подставка, можно обустроить съемную подставку;
• Изготавливается Н-образная площадка, в которой средняя перемычка сквозная, для установки выдвижных конструкций;
• Стол устанавливается на площадку и закрепляется;
• Для жесткости конструкции выполняют монтаж боковых подпорок с быстрозажимными механизмами;
• Последним этапом монтажа будет установка лебедки, обычно она устанавливается на выносной балке с раскосами.

Как поднять лист гипсокартона в одиночку

Гипсокартон – легкий, экологически безопасный материал с высокой прочностью, незаменимый, когда требуется создать ровный потолок с уровнями и подсветкой. Гипсокартон выпускается листами длинной 2.5 – 4.8 м, шириной 1.2 – 1.3 м, толщиной от 6.5 – до 24 мм, а чтобы вручную поднять его к потолку, требуется два человека и более.

Монтажную работу можно проводить и в одиночку. Но осуществить подъем ГКЛ и удержать его для закрепления саморезами – непростая задача. Необрезанный гипсокартон весит около 30 кг, а большая площадь мешает его удобно ухватить. Разберемся, как одному поднять лист гипсокартона на потолок.

С помощью специальных подъемников

Для обшивки потолка гипсокартонном сфера строительства предлагает разнообразные подъемники – заводские или самодельные, позволяющие работнику провести монтаж одному. Какой вариант выбрать, зависит от веса стройматериалов и частоты применения.

Заводской подъемник для гипсокартона

Многие предприятия по производству строительной техники имеют в своем арсенале устройства для монтажа гипсокартона на потолок. Они различаются по назначению, функционалу, грузоподъемности, но каждая из моделей дает возможность поднять ГКЛ с минимальными затратами человеко-времени.

Общий принцип устройств одинаков:

• Телескопическая труба – необходима, чтобы поднять материал на любую высоту
• Лебедка – чаще всего ручная
• Тренога с колесиками – обеспечивает устойчивость, дает возможность скорректировать положение гипсокартона под потолком
• Н-образная платформа для гипсокартона – при выборе следует отдавать предпочтение модели с передвижными креплениями площадки, что позволит поднимать как целый гипсокартонный лист, так и его части

Металл, из которого делается устройство, отличается легкостью и прочностью. Максимальная грузоподъемность не превышает 85 кг.

В опущенном положении платформа располагается на высоте 1-1,5 метра. Многие модели предполагают функцию ее наклона, что дает возможность одному работнику без труда закрепить стройматериал, а также проводить монтаж на наклонные или вертикальные поверхности.

При покупке желательно выбирать подъемники с удобной разборной конструкцией, позволяющей их складывать и переносить.

Самодельные подъемники для гипсокартона

Если устройство для подъема гипсокартона к потолку в арсенале отсутствует, его можно сделать своими руками из подручных средств. Для этого требуется опыт выполнения работ сварочным аппаратом и болгаркой. Составляющие для приспособления можно приобрести в строительных магазинах:

• отрезки профильных труб разных диаметров
• колесики
• телескопическая стойка
• лебедка

Процесс монтажа устройства:

1. Тренога. К самому широкому отрезку трубы привариваются под углом тонкие трубки. Для большей устойчивости можно сделать 4 ноги. Выбирая колесики к треноге, необходимо обращать внимание на наличие упоров, чтобы устройство самовольно не укатилось в неподходящий момент;
2. Телескопическая стойка. Для нее требуются 3 профильные трубы, каждая следующая труба меньшего диаметра, чем предыдущая. Трубы вставляются друг в друга и с нижних концов делаются заглушки, чтобы трубки не проваливались. На верхней части стойки ставится крепление площадки для гипсокартона. Можно приобрести уже готовую стойку, имеющую в комплекте лебедку;
3. Лебедка. Приобретается готовой и приспосабливается для нужд подъемника;
4. Платформа. Из металлопрофилей собирается Н-образная конструкция. Центр перемычки монтируется перпендикулярно на стойку. Целесообразно крепить ее шарнирами, чтобы добавить функцию наклона.

Принцип работы самодельного подъемника не отличается от заводского и тоже позволяет установить лист в одиночку.

Подъем и установка гипсокартона одним человеком также могут быть выполнены с использованием самодельного приспособления для монтажа гипсокартона на потолок, состоящего из следующих элементов:

• строительные козлы
• шарниры
• металлические профили

Процесс монтажа на потолок:

1. К ножкам козлов перпендикулярно земле крепятся две стойки, а сама конструкция придвигается вплотную к стене;
2. Из профилей делается прямоугольная рама. Ее центральную часть можно укрепить дополнительными профилями для лучшей поддержки гипсокартона;
3. Полученная рама по узкой стороне крепится шарнирами к верхней части стоек;
4. К противоположной стороне рамы шарнирами крепится несколько упоров разной длинны (один – на уровне плеч, второй – полная высота до потолка) – это позволит подымать гипсокартон в несколько приемов.

Размер приспособления зависит от площади гипсокартона: если работа проводится с обрезанными листами, то приспособление целесообразнее сделать меньше.

При необходимости металлические профили можно заменить деревянными брусьями, но делать это не рекомендуется из-за большего веса дерева.

Когда приспособление готово, ГКЛ следует положить на раму и поднять к потолку, поочередно используя каждый из упоров.

С помощью самодельного приспособления из профилей

Это простейший ответ на вопрос «как подшить потолок гипсокартоном одному человеку».

1. Берем 2 профиля размером 1,4 м;
2. Загибаем на концах крюки, как показано;
3. Приделываем один профиль с помощью саморезов на расстоянии полуметра от краев листа ГКЛ. Другой профиль надо прикрутить только с одной стороны;
4. Остается вставить лист ГКЛ в первый профиль, поднять, а затем закрепить крюк второго профиля и вкрутить саморезы.

Немного по-другому крепятся первый и последний ряды ГКЛ:

1. Взять 2 куска направляющего профиля 27×28 и приделать к стене ниже каркаса на 15 мм;
2. Загнуть крюк с одной стороны профиля и вставить его в направляющую, а затем прикрутить саморезом.

С помощью швабр, подпорок

Если установка листовых материалов на потолок в одиночку не имеет промышленных масштабов, то наиболее выгодным с экономической точки зрения способом станут приспособления в виде подпорок – так называемые «швабры».

Швабра представляет собой простую Т-образную конструкцию, которую легко сделать из деревянных брусьев и металлических профилей.

Подъем и монтаж гипсокартона на потолок в одиночку происходит следующим образом:

1. Первая подпорка устанавливается сразу с упором в стену;
2. На установленную швабру кладется край гипсокартона;
3. Лист аккуратно поднимается рукой и подпирается второй шваброй.

Для удобства можно усовершенствовать швабру, закрепив на концах ее шляпки два бруска для дополнительного упора в стену.

После того как необходимость в устройстве отпала, его можно разобрать и использовать стройматериалы по другим назначениям.

!

Источник: https://remontcap.ru/montazh-gipsokartona-na-potolok-v-odinochku.html

Подъемники промышленные

Приобретение системы заводского производства поможет поднимать листы ГКЛ и другие листовые материалы большой площади вверх, на стены, при этом можно изменить угол наклона материала. Заводские подъемники Премос и fit имеют ряд плюсов:

• простой в транспортировке, компактен, так как имеет складную конструкцию и небольшую массу;
• может осуществить подъем плит на высоту 4 метра, при этом необязательно в положении горизонта, механизм изменяет угол наклона;
• пригодится для монтажа штучных материалов, таких как воздуховоды, люстры, вытяжки;

Вариант конструкции подъемника для гипсокартона

• механизм долговечный и простой в применении, управляется одним человеком;
• можно работать в разных помещениях, так как опоры регулируются по площади, как и сам стол.

Описание подъемника-распорки для плит гипсокартона

Для монтирования листов гипсокартона может пригодиться специальная распорка, представляющая собой шток-подъемник и телескопические трубы в количестве двух штук. Конструкция оснащена пластиковыми упорами и кольцевыми зажимами. Для простого высвобождения зажатого штока имеется рычаг. Эта распорка применяется для задержки листов в вертикальном положении.

Инструкция по эксплуатации подъемника-распорки для листов гипсокартона

Это устройство помогает смонтировать гипсокартонную плиту быстро и без помощи, и у него наблюдаются следующие преимущества:

1. Поворотное основание, которое помогает не только перемещать лист гипсокартона, но и подвинуть его в любом направлении, для получения ровных и качественных стыков между материалом. Его также применяют для потолков.
2. Этот механизм имеет малый вес и прост в применении, его использование не составит труда даже у человека, не имеющего профессиональных навыков.
3. Если монтаж производится одним человеком, то нужно применить как минимум три распорки, тогда обустройство стены или перегородки из гипсокартона не составит труда.

Видео обзор подъемника для гипсокартона.

Приспособление для переноски гипсокартона

Часто приходится переносить плиты гипсокартона вручную. Стоит отметить, что делать это в одиночку неудобно, лист гипсокартона имеет немалый вес и площадь. Переносятся листы обычно двумя рабочими, но даже при такой транспортировке на этаж лист можно переломать. Есть специальные системы для переноски листов материала, например:

ручки переноски, позволяющие переносить по нескольку листов сразу, при этом процесс легко производится как в одиночку, так и вдвоем;

Пример переноса листа гипсокартона с помощью ручек

можно применить трехколесные тележки, на которых гипсокартон устанавливается вертикально и перевозится на нужное расстояние одним человеком. Минусом этой конструкции является только то, что с ее помощью невозможно поднять материал на этаж.

Для удобства работы с гипсокартоном есть большое количество приспособлений, которые можно купить в магазине или соорудить самостоятельно, для экономии средств.

Подъемник ГКЛ/Своими руками!

Всем привет! Представляю самодельный подъемник ГКЛ!

Если что интересует подробно,спрашивайте! Могу сфоткать какие необходимо детали!

Вместо пластины которая согнулась используй проф трубу. И да, себестоимость высока. Я бы уложился в тысячу . Весь металл включая колёса есть дома или во втормете. А так, приспособа нужная, для одного в поле воина.

Поднимал листы с помощью приспособления из двух направляющих от ГКЛ + кусок 70-80см, двух дверных петель, деревянным бруском, 4-6 клиньев и стремянкой. Дойду до фото, нарисую процесс. На словах не смогу объяснить.

Прошу прощения за долгое отсутствие. Нарисовал криво, думаю, суть понятен.

еще проще: пара брусков, привязанных к профилям, в щель вставляем лист, поджимаем и крепим. делал один. успешно

что ностятся с этими танкетками металлическими не пйму- гкл весит 35 кило-для мужика поднять это не вопрос, нужен не подъемник а удерживальщик и с возможностью небольшой тудасюда корректировки.

да. так и делаю поднимаю, засовываю лист на перекладины, которые прикручены к профилям, выравниваю и прикручиваю. 6-8 шурупов по оси и лист уже держится. бруски можно убирать. это учитвая что тут пололоки 3.10м

avkie написал : да. так и делаю поднимаю, засовываю лист на перекладины, которые прикручены к профилям, выравниваю и прикручиваю. 6-8 шурупов по оси и лист уже держится. бруски можно убирать. это учитвая что тут пололоки 3.10м

а если листов 40 ? то нужна такая штука. А ведь есть еще наклонные потолки.

40 листов делать не приходилось. дома потолки делал 2 комнаты по по 22м2, комната 16м2. на фото кухня 9м2 — закрыл за вечер в одну каску, каркас был готов.

На ту же тему: для обшивки потолка в одиночку

Программист написал: На ту же тему: для обшивки потолка в одиночку

Не понятно как поднимается.

Программист написал: На ту же тему: для обшивки потолка в одиночку

Не понятно как поднимается.

Верёвку видите горизонтально натянутую? Особенно вторая и третья фотки. Стягиваем верёвкой левую и правую оси — и оно складывается как ножницы: становится меньше по ширине, но больше по высоте. Надо опустить вниз — ослабляем верёвку, оно складывается под действием силы тяжести. Вот с подобного механизма передрано (ножничный подёмник, в Леруа часто вижу)

Простейшее и удобное приспособление! К нему можно еще и электропривод приделать, например от детского электромобиля.И ездий себе по всей стройке, а не совершай фрикции

Можно ноги регулируемые сделать, под разную высоту потолков. И вопрос такой,у них там в гейропе что швы по длинной стороне не принято к каркасу прикручивать ?

Микаэл , нет конечно же.Специально для россиян у них продольные швы сделаны не такими как поперечные.С углублением — шоб профиль туда не ставить..Они согласно всех норм в воздухе могут висеть до 50 см..Как то так в гей европе делаеццо..

Микаэл , Насчет » совершения фрикций» — так вы, товарищ микаэль, повидимому никогда не осуществляли трудовую деятельность с передвижных лесов, и ни иначе как всю дорогу работали с табуретки, боясь лишний раз пошевелиться.Иначе вы бы понимали о чем идет речь в данном забугорном ролике, прошу пардону..))) тут кто-то выще писал что за вечер цеплял на потолок чуть ли не пол-палеты гипса в одиночку..Так и Вы тоже напишите, что можете.. Я за 10 лет так и не достиг таких результатов..Может только разве что вечер длиться от 17-00 до 6-00 )))

на фото кухня 9м2 — закрыл за вечер в одну каску, каркас был готов.>>

Подъемник для ГКЛ: готовые решения и сделанный своими руками (чертежи)

Отделка гипсокартоном поверхностей, находящихся на значительной высоте, например, потолков, довольно затруднительна. Гипсокартонные листы имеют немалый вес и размер, удерживать их даже вдвоем длительное время крайне неудобно и утомительно. Профессионалы давно нашли решение этой проблемы, используя покупные подъемные механизмы. Но что делать, если тратиться на них не хочется? Владея некоторыми навыками, сделать подъемник для гипсокартона своими руками вполне возможно.

Простой деревянный подъемник с чертежами и размерами

Сразу хотим обратить внимание, что это одноразовый вариант подъемника. Из основных материалов потребуются:

• 2 доски 40х90 мм (опорные стойки);
• брус подпольный 40х60 мм (длина — 2,4 м) — продольная штанга рабочей площадки;
• направляющая для опорной стойки (сделана из OSB).

Поперечные рейки рабочей площадки, на которые опирается лист ГКЛ при поднятии

, можно изготовить из доски или фанеры.

Пошаговое руководство, как собрать передвижной подъемник для гипсокартона своими руками чертежи

и фото, вы можете посмотреть ниже.

В качестве опорных ног конструкции используются стальные трубы. С одной стороны подъемника установлены опорные элементы из деревянного бруса, с другой — колесики (для перемещения конструкции).

Конец одной из опорных стоек, который входит в направляющую, надо закруглить. Дополнительно автор смазал его парафином — для лучшего скольжения. Как вариант, можно установить ролик, но зачем усложнять, если и так все работает нормально?

В качестве подъемного механизма используется ручная механическая лебедка.

Самодельный подъемник легко можно разобрать, чтобы переместить в другую комнату.

Данный вариант конструкции можно считать одноразовым — после завершения всех работ подъемник можно разобрать, а деревянные брусы и остальные элементы конструкции — использовать для других целей (на стройке всегда пригодятся).

Преимущества самодельного подъемника:

• простота сборки;
• минимальные затраты на изготовление (можно использовать подручные материалы);
• удобство в работе (разборная конструкция);
• надежность и устойчивость;
• возможность использовать элементы конструкции для других работ после монтажа гипсокартона.

Принцип работы самодельного подъемника довольно прост: при вращении ручки механической лебедки нижние части опорных стоек стягиваются, и верхняя балка плавно и без рывков поднимается на требуемую высоту.

Устройство функционирует по принципу обычного ножничного стола— подъемника для автомастерской. Подробный

процесс изготовления этого приспособления можно посмотреть на видео ниже.

Функции подъемников

Основное назначение подъемника для ГКЛ – доставить и удержать на нужной высоте лист гипсокартона в процессе монтажа. Это позволяет не только значительно облегчить работу, но и дает возможность производить монтаж гипсокартона в одиночку.

Естественно, что народные умельцы быстро приспособили подъемник и для выполнения других сопутствующих задач:

• Закрепив на подъемнике для гипсокартона лазерный уровень, можно более качественно выполнить разметку и избежать ошибок. Уровень фиксируется при помощи струбцин, а затем поднимается на необходимую высоту. Такое приспособление обеспечивает идеальную разметку потолка и углов помещения.
• Он незаменим при сборке каркаса под гипсокартон из профилей в труднодоступных местах. Устройство позволяет зафиксировать профили на время их крепления.
• Подъемник существенно облегчит монтаж не только гипсокартона, но и любого массивного подвесного оборудования: кондиционеров, люстр или воздуховодов.

Шпаклевка стыков и мест крепежа

После того как листы гипсокартона смонтированы, необходимо обработать все стыки и места креплений, углы для получения идеально ровной, гладкой поверхности потолка. Для этого применяются шпаклевочные смеси для гипсокартона, специальные клейкие ленты и сетки, металлические перфорированные уголки.

В качестве придется приготовить:

• терку;
• несколько различных металлических шпателей;
• наждачную бумагу;
• строительное правило.

Схема шпаклевки швов гипсокартона

В качестве шпателей обычно берут два: маленький на 10 см и большой на 40-50 см. Этого вполне достаточно для обработки поверхности потолка из гипсокартона даже в большой комнате. Понадобится емкость для шпаклевочной смеси и миксер для ее размешивания. Если вы собираетесь пользоваться насадкой для обычной дрели, то лучше всего брать маленький миксер, его будет вполне достаточно для перемешивания смеси.

Процесс размешивания шпаклевки очень прост: в емкость наливается на одну треть вода, после чего медленно высыпается сухая смесь, одновременно размешиваемая миксером. Добавлять сухой порошок надо до тех пор, пока консистенция не станет схожей с густой сметаной. После этого раствор оставляется примерно на пять минут, по истечении которых надо состав перемешать еще раз.

Начинаем шпаклевать гипсокартон

. Для начала простым малярным валиком наносим на поверхность слой грунтовки, которая должна сохнуть один-три часа (в зависимости от типа смеси).

Теперь на места стыков приклеивается сетка, на углы осуществляется крепление металлического перфорированного уголка. При помощи полученной шпаклевочной смеси и шпателя начинаем аккуратно и быстро наносить массу на стыки, углы и места вкручивания саморезов.Много шпаклевки сразу наносить не следует, она должна всего лишь замаскировать все неровности.

После нанесения потолок должен сохнуть сутки. В некоторых случаях это может занять до четырех-семи дней. Затем при помощи наждачной бумаги гипсокартон тщательно затирается для получения гладкой поверхности. При подобной работе необходимо использовать защитные очки и респиратор, так как при затирке гипсокартон начинает сильно пылить.

Разновидности

По области использования ГКЛ-подъемники могут быть:

Они различаются расположением плоскости стола, на котором крепится гипсокартон.

Наиболее практичным является универсальный подъемник, рабочая поверхность которого может изменять уровень наклона.

Промышленность предлагает немало видов этих устройств, но стоят они недешево. Обычно их приобретают строительные бригады, специализирующиеся на монтаже гипсокартонных конструкций. Но и они зачастую предпочитают изготовлять подъемники самостоятельно.

Готовые ручные подъемники листов гипсокартона

Если нет возможности или желания изготавливать устройство самому, то можно его купить. По соотношению цена-качество мастера отдают предпочтение подъемнику для монтажа гипсокартона марки «Премос».

По устройству он не сильно отличается от обычного реечного автомобильного домкрата, но именно эта простота обеспечивает надежность работы его механизмов. Вкупе с довольно демократичной ценой это позволило ему занять довольно солидную нишу на рынке подъемников.

Устройство «Премос» позволяет осуществлять подъем и фиксацию различных строительных элементов массой до 100 кг. Телескопическая штанга обеспечивает высоту подъема до 3,3 м, а выдвижная штанга позволяет увеличить ее до 4,5 м.

При работе на высоте больше 3 м операция подъема осуществляется следующим образом:

1. Вращая ручку, немного выдвигают телескопическую штангу.
2. Затем рейкой упираются в раздвижную подпорку, выдвигая ее на требуемую высоту. Для удобства возле отверстий, предназначенных для фиксации выдвижной подпорки, указана итоговая высота стола.
3. Фиксация осуществляется любым метизом, вставленным в отверстие, но многие предпочитают использовать стальной штырек на цепочке.

Самостоятельное изготовление подъемника

Готовые изделия не всегда устраивают мастеров, да и лишние затраты не добавляют им популярности. Устройство для крепления гипсокартона «Премос» обойдется примерно в 15 тысяч рублей. Поэтому многие предпочитают изготавливать подъемник для гипсокартона своими руками, а чертежи берут с различных ресурсов интернета или проектируют устройство сами.

Что надо помнить, изготавливая подъемник самостоятельно?

Можно выделить четыре составных элемента, присутствие которых в конструкции обязательно:

• Шасси или тренога, создающие основу. Лучше на колесиках, снабженных стопорным механизмом. Так будет проще устанавливать устройство в требуемом месте.
• Телескопическая стойка. Может выполняться из труб или квадратов различного сечения, вложенных друг в друга по принципу матрешки. Выдвижение в этом случае осуществляется за счет системы роликов и специального тросика.
• Распорный стол, на котором будет закрепляться гипсокартон или другие поднимаемые элементы.

Лучше, если стол будет иметь функцию поворота: это не только облегчит погрузку гипсокартона, но и сделает устройство универсальным.

• Лебедка, за счет которой и будет осуществляться выдвижение телескопической стойки устройства. Может иметь ручной или электрический привод.

Самые продвинутые мастера снабжают подъемник даже пультами дистанционного управления.

Подъемник своими руками

Если покупка нецелесообразна по каким-то причинам, сделать подъемник можно своими руками. В интернете есть все необходимые для этого чертежи.

Также нужно знать основные элементы, из которых состоит данное устройство:

• Тренога — основание, на котором держится вся конструкция. Часто оснащается роликами-колесиками со стопорящими комплектующими;
• Штатив телескопического типа — делается из отрезков профильной трубы, вставляющиеся друг в друга. Рекомендуемые сечения — 8, 6, 4 см;
• Поворотный стол-подставка. Монтируется на основание н-образной формы;
• Лебедка — выносная балка, приобретается отдельно, так как собрать ее самостоятельно, проблематично;
• В качестве дополнительных комплектующих на механизме может быть установлена площадка для монтажа и электропривод.

Простой этап сборки состоит из нескольких монтажных действий:

1. Для изготовления треножного элемента необходимо создать основание из профильной трубы 6×6 см. Состоит треножник из 3 элементов, один из них должен быть приварен, а два других обладать поворотным механизмом, они монтируются к центральному стоечному элементу. Все 3 ноги треножника, оснащаются крепкими роликами-колесами;
2. Затем, к основе нужно приварить ножки с опиленными болгаркой раскосами. По желанию их можно сделать складными или даже съемного типа;
3. Тренога готова, можно приступать к созданию выдвижного штатива;
4. Для этого нужно обрезать профильные трубы — 8×8 см, 6×6 см, 4×4 см. Их вставляют друг в друга, с подбивкой в виде заглушечных элементов. Такой элемент может быть квадратным или круглым. Телескопическая труба устанавливается на центральную стойку;
5. На конце верхней трубки монтируется крепление для подставки. Оно также может быть съемного типа;
6. Далее изготавливается сам стол. Для него изначально нужно создать н-образную площадку. Средняя перемычка ее должна быть сквозного типа, для выдвижных подпорок, необходимых для объемной, жесткой поддержки листов;
7. Подпорки вывариваются по форме буквы «Т» и закрепляются при помощи быстрозажимных механизмов;
8. На завершающем этапе необходимо плотно закрепить лебедку. Как правило, крепление представляет собой выносную балку с раскосами.

Важные нюансы

Некоторые моменты, которые необходимо учесть:

• Вне зависимости от материала, металл это или дерево, стойки и другие части, испытывающие серьезные нагрузки, требуется снабжать «косынками» или другими элементами, придающими жесткость и прочность.
• Предпочтительной является складная конструкция подъемника: так его легче транспортировать, да и места при хранении он займет намного меньше.
• Кроме стопорного устройства, имеющегося на лебедке или реечной передаче, обязательно надо предусмотреть дополнительное устройство, надежно фиксирующее рабочий стол в поднятом положении. Иначе существует риск складывания устройства под нагрузкой, что может привести к серьезным травмам. На чем точно экономить не стоит, так это на собственной безопасности.

(голосов: 3, средняя оценка: 5,00 из 5)

Самостоятельное изготовление подъемника для гипсокартона: чертежи и инструкция

Сделать подъемник для гипсокартона своими руками намного выгоднее, чем купить или взять в аренду. Покупка обойдется примерно в 5 – 10 раз дороже, чем стоимость деталей. Если взять в аренду, то при следующем ремонте нужно будет опять тратиться на подъемный механизм.

Самостоятельное изготовление может занять до 5 дней, но сэкономит финансовые средства, а также уменьшит физическую нагрузку. Вес одного листа гипсокартона достигает примерно 30 килограммов и требует постоянной помощи 1 или 2 человек. При такой тяжести лист нужно ровно и прочно закрепить, что отнимает много времени и усилий. Подъемник в среднем выдерживает до 50 килограммов веса, надежно фиксирует лист в течение необходимого времени под нужным углом, что хорошо отражается на качестве работы.

Стол для подъемника

Основная конструкционная деталь устройства для переноски ГКЛ — стол. Делают его из профиля с сечением 30 мм. Два куска профиля сваривают, к ним поперечно на метизы крепят два отрезка. Для получения возможности корректировать длину листа гипсокартона в осевой элемент стола вставляют профиль с сечением 20 мм, к которому прикреплены отрезки с сечением 30 мм. Вся конструкция стола механизма монтируется поворотным узлом к малой стойке.

Более быстрого монтажа и удобства переноски материала, добиваются модернизацией устройства:

Подъемники делают с разъемной грузовой площадкой, что дает возможность переносить и поднимать не только цельные гипсокартонные листы, но и его полосы или отрезки. Чтобы увеличить скорость поднятия стола, вставкой из стальной трубы увеличивают диаметр барабана лебедки. Благодаря этой манипуляции трос наматывается в меньшее число рядов.

Сделать подъемник для гипсокартона

своими руками намного выгоднее, чем купить или взять в аренду. Покупка обойдется примерно в 5 — 10 раз дороже, чем стоимость деталей. Если взять в аренду, то при следующем ремонте нужно будет опять тратиться на подъемный механизм.

Самостоятельное изготовление может занять до 5 дней, но сэкономит финансовые средства, а также уменьшит физическую нагрузку. Вес одного листа гипсокартона достигает примерно 30 килограммов и требует постоянной помощи 1 или 2 человек. При такой тяжести лист нужно ровно и прочно закрепить, что отнимает много времени и усилий. Подъемник в среднем выдерживает до 50 килограммов веса, надежно фиксирует лист в течение необходимого времени под нужным углом, что хорошо отражается на качестве работы.

1

Зачем нужен подъемник?

Приспособление поднимает к потолку и фиксирует на месте будущего монтажа листы гипсокартона, некоторые модели также способны транспортировки ГКЛ в конкретную точку. При использовании устройства монтажник лишь прикручивает лист саморезами, значительных усилий для работы прикладывать не нужно, не потребуется и приглашение помощников. Современные модели оснащены нивелиром или строительным уровнем и потому предоставляют возможность устанавливать листы без дополнительного контроля;

По конструкции и практическому применению различают три вида подъемников:

Рекомендуем: Какой сварочный аппарат лучше для дома

стеновые модели для подачи ГКЛ на вертикальные поверхности;потолочные варианты;универсальные с поворотной станиной для монтажа листов на разных плоскостях.

Устройство достаточно компактное и может использоваться как в просторных офисных и производственных помещениях, так и в узких коридорах или на балконах.

Подъемник для гипсокартона имеет и необычное применение. К примеру, на нем можно поднимать на высоту кондиционеры, светильники и другие громоздкие предметы.

Подъемники для гипсокартона в последнее время не являются экзотикой. Их можно купить, что и осуществляют профессиональные отделочники, имеющие большой объем работ, или взять в аренду, если работы предстоят разовые. А еще это устройство изготавливают своими руками.

Рекомендуем

Подъемный кран своими руками – как сделать из подручных материаловПокраска потолка из гипсокартона – чем и как покрасить поверхность своими рукамиНиша для штор из гипсокартона – как соорудить своими руками?

Виды подъемников и способы использования

Подъемники отличаются между собой назначением, материалами, конструкцией и дополнительными деталями. Бывают следующих видов:

1. Для стен – осуществляется крепление на вертикальные поверхности.
2. Для потолков – крепление возможно только на горизонтальные поверхности.
3. Универсальный – поддерживает лист гипсокартона под любым заданным углом.
4. С механическим приводом – подъем возможен с помощью лебедки, накручивающейся на барабан.
5. С электрическим приводом – подъемником управляют с помощью пульта. Наличие этого приспособления делает работу мастера максимально комфортной.
6. Из металлических элементов изготавливают многоцелевой надежный подъемник.
7. Деревянный в основном используют в качестве фиксатора, его функции ограничены.
8. Оснащенный дополнительной площадкой для мастера, которая заменяет козлы.

Распорка для гипсокартона пригодится в следующих случаях:

1. Для монтажа листов гипсокартона: осуществляется переноска, подъем и фиксация. Конструкция удобна для работы с материалами различных габаритов.
2. Для разметки потолка и углов с помощью лазерного уровня, который необходимо надежно закрепить на поворотном столе. Такой способ позволяет сделать правильную разметку с первого раза.
3. Для установки систем освещения, кондиционирования и вентиляции, профилей в труднодоступных местах.

Механизм действует по принципу домкрата. Вначале лист гипсокартона фиксаторами надежно закрепляется на поверхности распорочного стола. Затем с помощью подъемного механизма лист доставляется на выбранную высоту и устанавливается под нужным углом при условии, что подъемник универсальный.

Как прикрепить гипсокартон к потолку без профилей

После разметки, определите две противоположные стены. Вдоль них крепятся по две направляющие металлические полосы (профиль вида UD) на расстоянии 40 см друг от друга. На них будет ложиться продольный профиль. В результате получается каркас из одинаковых квадратов.

Монтаж без маячков требует навыка в строительстве, если вы неспециалист, то он вам не подойдет. Как вариант можно посмотреть такой способ установки по видео в интернете.Получается крепкий состав, который способен приклеить гипсокартонные листы к любой поверхности.

Перед тем как начать приклеивать гипсокартон, нужно разметить поверхность. Разбить ее на части, равные ширине листа гипсокартона. Не следует монтировать листы способом сухой штукатурки в помещениях с повышенной влажностью. В ванной комнате листы гипсокартона может повести.

Еще один способ крепления потолочной отделки без каркаса – раствор из строительного гипса и 2% костного клея. Наносить клей нужно по всему периметру поверхности с соблюдением разрыва расстояния в 40см. Чтобы приклеить лист, нужно просто прижать его к месту нанесения клеевой основы.

Проводя линии разметки для второстепенных направляющих профилей каркаса, нужно обязательно учитывать статическую нагрузку на конструкцию, которая будет зависеть от толщины листа и типа материала гипсокартонных плит. Отступив упомянутые 2,5 см от уже отмеченной точки, делается вторая отметка, которая проектируется во все углы комнаты. Так, на каждой стене будет по 2 отметки (у каждого из углов).

Теперь между двумя метками на стене натягивается нитка в синьке или так называемый чоклайн. Нитку натягивают перпендикулярно плоскости и резко отпускают. После удара о стену получится ровная линия. Аналогичная процедура повторяется для всех стен. В результате получается размеченный периметр нижнего основания каркаса потолка.

Важно убедиться в том, что дюбели- гвозди обеспечат надежную фиксацию в толще потолка, они не подойдут для перекрытий,имеющих хрупкую структуру, например, в старых домах с глиняно-деревянными потолками!Если для направляющих профилей вполне достаточно подобрать только соответствующий материалу стен крепежный материал, то с потолочными рейками все сложнее. Ведь необходимо соединять различные детали каркаса между собой

Итак, какой крепеж потребуется? Так выглядят виброподвесы для монтажа потолочного профиля Пример крепления профиля на простые подвесы Если основание достаточно ровное, выполнить монтаж ГКЛ на деревянные рейки. Последние можно прикрепить к потолку при помощи дюбель-гвоздей.

1. Прежде всего нужно определиться с уровнем потолка. Если вы не планируете утеплять поверхность или прятать коммуникации, то расстояние от основания до поверхности ГКЛ должно быть минимальным – 4,5 см;
2. Отступите от потолка необходимое расстояние и нанесите отметку на стену;
3. Проведите через отметку горизонтальную линию по периметру комнаты, как показано на фото.

• удобнее всего пользоваться строительным уровнем, у которого одна из сторон магнитная;
• стыковку профилей можно выполнять при помощи специальных соединительных элементов, но это вовсе не означает, что больше не потребуется применение дополнительных П-образных подвесов;
• стыковка профилей получается более прочной, если по обе стороны от этого места предварительно смонтировать подвес П-образной формы.

На лист наносят разметку, согласно которой выполняется резка. На глубину 2-4 миллиметра по рейке проводят острым строительным ножом, делая надрез в ГКЛ

Должна получиться непрерывная и ровная линия. Изделие укладывают линией надреза на край стола и осторожно, но уверенно его ломают. Если подготовка произведена правильно, часть листа отломается ровно. С обратной стороны картон срезают строительным ножом. Края среза подравнивают рубанком или наждачной бумагой.

Особенности: если не планируется встроенное освещение, отступ делают минимальным — 3-5 см. В ином случае потолок опускают на 10-15 см (зависит от размеров светильников).Второй вариант — крепление натяжного потолка к гипсокартонному коробу, установленному по периметру помещения. Такая конструкция позволяет скрыть инженерные коммуникации и встроить освещение.

А высота комнаты снизится незначительно.

Механизм и устройство

Чертеж подъемника для гипсокартона поможет разобраться в составляющих механизма, определиться с выбором деталей и креплений. Магазинный вариант этого приспособления состоит из:

• передней и задней нижней стойки;
• передней и задней верхней стойки;
• фронтальной, средней, задней балки;
• верхней распорной стойки;
• стяжного троса;
• головки консоли;
• талрепа, скоб, болтов.

Функциональные элементы подъемника:

• Каркас для фиксирования листа: стол в форме «Н», такая форма считается самой устойчивой.
• Выдвижные подпорки в форме буквы «Т».
• Телескопическая стойка, состоящая из трех труб: главной, средней, малой и двух узлов, с помощью которых регулируется высота подъема стола. Трубы вставляются друг в друга по принципу «матрешки» – сначала идет труба 80 мм, потом 60 мм, затем 40 мм. Могут использоваться профили круглой и квадратной формы.
• Шасси для выдвижения и закрепления в необходимом положении.
• Лебедка, которая соединяется с барабаном и регулирует высоту подъема. Обычно покупается в магазине, самостоятельное изготовление очень сложное.
• Тренога представляет собой три раздвижные металлические ножки с колесиками: две поворотные, одна приваренная. Колесики должны иметь фиксаторы для закрепления в одном положении. Поворотные колесики легко складываются при транспортировке.

Какие понадобятся детали, инструменты и аппараты:

1. Металлический профиль с сечением 80 мм, 60 мм и 40 мм, круглой или квадратной формы; колесики, ролики, два бруса, лебедка, шасси, болты.
2. Болгарка, сварочный аппарат.
3. Тросы для электрического мотора.
4. Гвозди и молоток для деревянной конструкции.

Деревянную конструкцию сделать проще и быстрее, но при наличии вспомогательных аппаратов и навыков работы с ними лучше изготовить крепкий металлический механизм для подъема гипсокартона.

С помощью специальных подъемников

Для обшивки потолка гипсокартонном сфера строительства предлагает разнообразные подъемники – заводские или самодельные, позволяющие работнику провести монтаж одному. Какой вариант выбрать, зависит от веса стройматериалов и частоты применения.

Заводской подъемник для гипсокартона

Многие предприятия по производству строительной техники имеют в своем арсенале устройства для монтажа гипсокартона на потолок. Они различаются по назначению, функционалу, грузоподъемности, но каждая из моделей дает возможность поднять ГКЛ с минимальными затратами человеко-времени.

Общий принцип устройств одинаков:

• Телескопическая труба – необходима, чтобы поднять материал на любую высоту
• Лебедка – чаще всего ручная
• Тренога с колесиками – обеспечивает устойчивость, дает возможность скорректировать положение гипсокартона под потолком
• Н-образная платформа для гипсокартона – при выборе следует отдавать предпочтение модели с передвижными креплениями площадки, что позволит поднимать как целый гипсокартонный лист, так и его части

Металл, из которого делается устройство, отличается легкостью и прочностью. Максимальная грузоподъемность не превышает 85 кг.

В опущенном положении платформа располагается на высоте 1-1,5 метра. Многие модели предполагают функцию ее наклона, что дает возможность одному работнику без труда закрепить стройматериал, а также проводить монтаж на наклонные или вертикальные поверхности.

При покупке желательно выбирать подъемники с удобной разборной конструкцией, позволяющей их складывать и переносить.

Самодельные подъемники для гипсокартона

Если устройство для подъема гипсокартона к потолку в арсенале отсутствует, его можно сделать своими руками из подручных средств. Для этого требуется опыт выполнения работ сварочным аппаратом и болгаркой. Составляющие для приспособления можно приобрести в строительных магазинах:

• отрезки профильных труб разных диаметров
• колесики
• телескопическая стойка
• лебедка

Процесс монтажа устройства:

Тренога. К самому широкому отрезку трубы привариваются под углом тонкие трубки. Для большей устойчивости можно сделать 4 ноги

Выбирая колесики к треноге, необходимо обращать внимание на наличие упоров, чтобы устройство самовольно не укатилось в неподходящий момент; Телескопическая стойка. Для нее требуются 3 профильные трубы, каждая следующая труба меньшего диаметра, чем предыдущая

Трубы вставляются друг в друга и с нижних концов делаются заглушки, чтобы трубки не проваливались. На верхней части стойки ставится крепление площадки для гипсокартона. Можно приобрести уже готовую стойку, имеющую в комплекте лебедку; Лебедка. Приобретается готовой и приспосабливается для нужд подъемника; Платформа. Из металлопрофилей собирается Н-образная конструкция. Центр перемычки монтируется перпендикулярно на стойку. Целесообразно крепить ее шарнирами, чтобы добавить функцию наклона.

Принцип работы самодельного подъемника не отличается от заводского и тоже позволяет установить лист в одиночку.

Подъем и установка гипсокартона одним человеком также могут быть выполнены с использованием самодельного приспособления для монтажа гипсокартона на потолок, состоящего из следующих элементов:

• строительные козлы
• шарниры
• металлические профили

Процесс монтажа на потолок:

1. К ножкам козлов перпендикулярно земле крепятся две стойки, а сама конструкция придвигается вплотную к стене;
2. Из профилей делается прямоугольная рама. Ее центральную часть можно укрепить дополнительными профилями для лучшей поддержки гипсокартона;
3. Полученная рама по узкой стороне крепится шарнирами к верхней части стоек;
4. К противоположной стороне рамы шарнирами крепится несколько упоров разной длинны (один – на уровне плеч, второй – полная высота до потолка) – это позволит подымать гипсокартон в несколько приемов.

Размер приспособления зависит от площади гипсокартона: если работа проводится с обрезанными листами, то приспособление целесообразнее сделать меньше.

При необходимости металлические профили можно заменить деревянными брусьями, но делать это не рекомендуется из-за большего веса дерева.

Когда приспособление готово, ГКЛ следует положить на раму и поднять к потолку, поочередно используя каждый из упоров.
