При наличии минимальных знаний в области домашней электрики многие электромонтажные работы можно производить самостоятельно. Но при этом никогда не забывать технику безопасности и выполнять все операции качественно, дабы потом не переделывать. В этой статье вы познакомитесь с технологией укладки электрического тёплого пола под плитку, а под её конец сможете самостоятельно произвести всю последовательность монтажа.
Какие есть варианты
Высокая теплоотдача керамической плитки является ее преимуществом при напольном отоплении любым способом.
Устройство электрического покрытия может быть нескольких видов:
- кабельное;
- пленочное;
- нагревательные маты;
- стержневое.

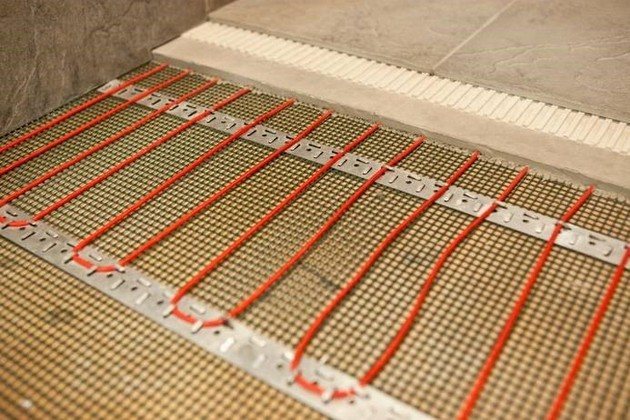

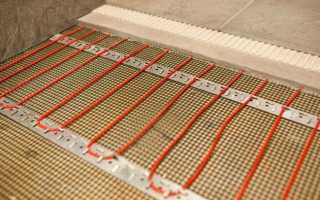

При кабельном способе монтаж электрического теплого пола под плитку заключается в укладке нагревательного резистивного кабеля, который прикрепляется специальными зажимами на планках. Более дешевый кабель — одножильный, но чаще употребляется двухжильный, обладающий высокой надежностью. Иногда используют кабель, между двумя проводниками которого лежит полимерная матрица, производящая тепло.
Можно приобрести готовые комплекты для данного метода отопления, цена которых зависит от комплектующих, длины и мощности кабеля. Полный набор комплекта может содержать даже инструменты. Экономнее самостоятельно подобрать элементы нагрева и установить теплый пол своими руками.
Пленочный инфракрасный способ — дорогой, но самый безопасный метод, при котором используется гибкое полимерное полотно со встроенными инфракрасными нагревательными элементами.
Пленочный инфракрасный тёплый пол
Нагревательные маты состоят из монтажной сетки с закрепленным на ней кабелем. Их укладка не требует применения заливки бетонной смесью, при которой увеличивается нагрузка на перекрытия, и уменьшается высота потолка. Способ прост при монтаже, поэтому пользуется большой популярностью. Окончательный выбор теплого пола под плитку связан с проведением расчетов оптимальной теплоотдачи. В данном случае расчеты нагревательных мощностей матов намного проще, чем длины греющих кабелей.
В варианте стержневого способа используются последовательно соединенные карбоновые стержни. В набор для монтажа входят стержневые маты, провода и соединительные комплекты, остальные элементы (терморегулятор, теплоизоляцию, битумную изоляцию, скотч и прочее) покупают отдельно.
Преимущества установки теплого пола под плитку
Теплый пол имеет массу положительных характеристик и при условии соблюдения всех рекомендаций способен оказать чрезвычайно положительное влияние на множество аспектов, повысив уровень комфорта всех проживающих в доме.
Керамическая плитка имеет высокий уровень теплопроводности, что позволяет эффективно использовать систему теплого пола для обогрева помещения
В первую очередь, это связано с равномерностью распределения тепла в помещении. За счет того, что основная масса теплого воздуха располагается внизу, общая температура в комнате будет максимально благоприятна, ведь, как известно, теплый воздух легче и стремиться подняться вверх.
Интересно! С медицинской точки зрения, распределение воздуха таким образом, чтобы ноги находились в тепле, а голова в прохладе, считается оптимальным вариантом.
В случае использования таких отопительных приборов, как батареи и конвертеры, воздух более активно перемещается в помещении, за счет чего увеличивается количество сквозняков, и, соответственно, количество поднимаемой пыли. Теплые полы действуют по-иному принципы, что также положительно сказывается на здоровье.
Что же касается керамической плитки, как отделочного материала, укладываемого поверх такой системы, то это отличное решение по нескольким причинам:
- высокий уровень теплопроводности;
- длительный срок эксплуатации;
- устойчивость к температурным перепадам;
- способность выдерживать серьезные механические нагрузки;
- устойчивость к воздействию воды и пара.
Любой тип системы теплого пола контролируется с помощью датчика и регулятора температуры
Разработка схемы
Перед установкой нагревательной системы необходимо разработать план-схему на бумаге. В ней отделяются буферные зоны с массивной мебелью, бытовыми приборами, отопительными батареями и трубами. Под мебель или бытовую технику прокладывать нагревательные системы нельзя, так как создается дополнительная нагрузка на кабель (из-за невозможности ухода тепла наверх кабель перегревается).
Получается неправильный многоугольник, вписанный в прямоугольник комнаты. На схеме отмечается контур будущего электрического пола, подвод питания и расположение терморегулятора на стене (на высоте около метра). Следует также отступить от стен до 20 см и рассчитать, чтобы расстояние между витками кабеля было не меньше 10 см. С бумажного чертежа разметка переносится на подготовленную поверхность пола. Правильно разработанная схема позволит снизить затраты при покупке нагревательной системы и предохранит кабель от перегрева.
Какие ошибки может допустить мастер?
Как видите, сама технология монтажа теплого мола не отличается какой-либо сложностью. Однако на практике в большинстве случаев эту задачу люди доверяют людям с опытом. Почему? Ответ прост — новичок при установке теплого пола может допустить множество ошибок и неточностей, которые сделают систему полностью или частично неработоспособной. Вот основные ошибки, которые часто допускают люди без опыта:
- Игнорирование установки теплоизолятора. Без слоя теплоизолятора действительно можно обойтись, поскольку его наличие не влияет на выработку тепла. Однако при его отсутствии большое количества тепла будет уходить в землю, а эксперименты показывают, что потери составляют 50-70%, что заметно снижает КПД. Конечно, Вы можете повысить мощность силовой установки, однако это не всегда возможно + серьезно растут расходы электричества.
- Неправильный монтаж теплоизолятора. По правилам теплоизолятор устанавливается по всей поверхности пола с небольшим заходом на стену. Если это правило проигнорировать, то тепло может начать скапливаться в углах, где могут быть небольшие трещины или неровности. Из-за этого также будут увеличиваться теплопотери (хотя, конечно, потери в данном случае будут гораздо ниже), что приведет к росту электропотребления.
- Игнорирование установки слоя полиэтилена. Если Вы монтируете систему на основе кабеля, то рекомендуется выполнить стяжку с помощью смеси песка и бетона. В данном случае полиэтилен можно не стелить, поскольку клей будет наноситься уже на защитный слой. Однако в случае монтажа матов такой слой не создается, поэтому рекомендуется застелить термоматы полиэтиленом. Дело в том, что карбоновые элементы очень чувствительны к клею, поэтому с легкостью могут выйти из строя во время использования.
- Неправильное расположение кабелей. Если Вы делаете систему на основе электрических кабелей, то их располагать нужно на достаточно близком расстоянии (хотя и скапливать их тоже не рекомендуется). В этом смысле схемы «улитка» и «змейка» являются очень удобными, поскольку при их применении просто контролировать расположение проводов относительно друг друга.
- Отсутствие температурного датчика. Многие люди не ставят на свою систему температурный датчик, ограничиваясь лишь установкой термостата. Это очень серьезная ошибка. Как показывает практика, многие современные термостаты обладают ограниченным периодом работы (5-10 лет), а в случае перепада напряжения они могут и вовсе начать показывать некорректные данные. Использование датчика в данном случае — это своеобразный защитный предохранитель, который позволит Вам дополнительно снимать сведения о температуре в системе, что позволит монитору работу теплого пола более надежно.
Обратите внимание! Большинство ошибок из нашего списка можно исправить и после монтажа, однако придется демонтировать плитку, снимать защитные пленки и так далее. Поэтому о правильном монтаже лучше подумать заранее.
Расчет материала
Необходимая удельная мощность кабеля вычисляется с учетом площади пола, которая будет покрыта нагревательной системой. Перед приобретением материалов необходимо сделать расчет площади обогрева и мощности кабеля. Все измерения можно сделать при помощи компьютерных программ или воспользоваться услугами продавца-консультанта в магазине. Самостоятельно можно рассчитать длину кабеля, умножив площадь обогреваемой поверхности на выбранную удельную мощность и разделив полученное на мощность кабеля.
В зависимости от характеристики помещения потребляемая мощность электрического пола может составлять от 100 до 180 ватт/м². Сухое, обогреваемое помещение, отапливаемое еще одним источником, потребует до 120 ватт/м². При повышенной влажности, например, в ванной комнате, используется мощность до 150 ватт/м². На балконе, лоджии или в неотапливаемой комнате мощность может достигать 180 ватт/м². Подогрев пола под плитку может быть основным источником тепла, это влияет на удельную мощность обогреваемого помещения.
Шаг укладки кабеля высчитывается так: необходимую удельную мощность обогрева умножают на 100 и делят на мощность кабеля. Расчеты производятся таким образом, чтобы впоследствии не резать кабель (это категорически запрещено). При использовании одножильного провода нужно учесть, что его конец должен вернуться к началу монтажа, тем самым увеличивается его длина. Для укладки нагревательных матов шаг кабеля не требует расчетов. Мощности системы рассчитываются по площади обогрева.
Электрические маты
Электрические маты также бывают разные и отличаются принципом работы:
- Кабельные нагреваются сами, после чего, передают тепло стяжке и полу, а уже от пола греется воздух;
- Карбоновые маты работают совершенно иначе. Они излучают инфракрасное тепло, которое нагревает все предметы в комнате, пол и стены, которые в последствии отдают тепло в воздух.
Для укладки под плитку лучше всего подойдёт кабельный мат, ведь он стоит дешевле и почти не уступает карбоновому, поэтому стоит остановиться именно на нём. Кабельный мат представляет из себя сетку сделанную на основе полимеров, например, стекловолокна, на которую крепится нагревательный элемент – кабель.
Дополнительно мат покрывается клейким составом, защищённым специальной плёнкой, которую удаляют во время монтажа. Клей на мате значительно облегчает работу по установке электрического пола.
Кабели в мате могут также отличаться. Всего бывает два вида: двужильные и одножильные. Они обладают абсолютно равной мощностью, однако цена на одножильные кабели значительно ниже. Преимуществом двужильного кабеля является то, что его проще подключать и он создаёт меньшее электромагнитное поле.
Выбрав нужную классификацию мата, осталось выбрать метраж. Нагревательные маты стелют по всей площади помещения, поэтому его метраж должен соответствовать метражу комнаты. Цена на товар указывается в сумме за метр, однако, покупая несколько метров, цена за него будет снижаться. Средняя цена на качественный тёплый пол составляет 1500 рублей за метр, но в разных регионах цены варьируются.
Трудно выделить самого лучшего производителя тёплых полов, ведь их существует огромное множество. Чтобы выбрать надёжный электрический пол, обращайте внимание на страну изготовителя (Германия и Швеция – ведущие производители), а также на отзывы в интернет-магазинах либо форумах. Самыми популярными на российском рынке поставщиками комплектов, а также отдельных комплектующих тёплого пола являются фирмы: Thermo, Devi, Теплолюкс и Electrolux.
Обычно в их комплекты входит:
- Нагревательный мат шириной в 45 см;
- Терморегулятор, крепящийся на стене;
- Термодатчики;
- Соединительные провода;
- Инструкция.
Также в комплектацию может входить всякая мелочёвка, например, двусторонний скотч или гофрированные трубы, однако это редкость.
Проверка электропроводки
Электроподогрев пола под плитку предполагает большое потребление энергии. До его монтажа необходимо проверить, подойдет ли существующая проводка для новой нагрузки. Если при вычислении сечения кабеля выяснится, что диаметр жилы не соответствует требованиям, производится его замена. Запрещается подключение нагревательной системы к розетке. Наилучшим вариантом является проведение дополнительной линии электропроводки к щитку.
При проектировании электропроводки учитываются мощности бытовых электрических приборов. Если мощность потребления превышает 2 кВт, их нужно подсоединить к отдельным автоматам. Для защиты электроизоляции используется прибор УЗО, срабатывающий при номинальном токе до 30 мА. В помещениях повышенной влажности применяются заземляющие проводники, подсоединенные к большим металлическим предметам.
Терморегулятор
После того, как вы уложили и закрепили нагревающий элемент, можно приступать к его подключению. Сначала вы должны подключить нагревающий кабель к терморегулятору.
Терморегулятор – это небольшой «пульт» управления, на котором вы можете выбирать нужную температуру нагрева пола. Существует множество разновидностей таких регуляторов, вплоть до программируемых, которыми можно управлять через интернет.
Установка и подключение терморегулятора достаточно лёгкое дело. Для его установки можно использовать специальный наружный короб, чтобы не долбить стену, однако, если вы хотите вмонтировать его красиво, как на фото, то лучше сделать под него отверстие в стене.
Стоит отметить, что ставить терморегуляторы в ванной можно не все, поэтому внимательно почитайте инструкцию. Если ваш терморегулятор не подходит для влажных помещений, то вы можете вывести его в соседнюю комнату, например, коридор.
Стоит подробно рассказать о подпитке всех элементов. Термодатчик и нагревательный элемент довольно просто подключаются к блоку управления с помощью клемм. Далее нужно быть предельно внимательным.
Действуя согласно правилам, вы должны выделить для системы тёплого пола отдельный выход из щитка, однако это не всегда возможно. Если вы подключаете систему к распределительному коробу, то важно правильно рассчитать сечение кабеля, чтобы впоследствии система не давала сбоев.
Внимательно рассчитайте мощность, которую потребляют все электроприборы, подключенные к данному проводу, и произведите расчёт:
Читайте также:
- Медный кабель с сечением в 1,5 квадрата способен пропускать мощность в 4 кВт и ток силой в 19 А.
- Медный кабель с сечением в 2,5 квадрата пропускает мощность до 5,5 кВт и ток силой в 27 А.
Монтаж датчика температуры
Особое внимание нужно обратить на правила подключения терморегулятора и датчика температуры. Терморегулятор является управляющим блоком электрического пола и обрабатывает информацию от датчика тепла, отключает и включает обогрев. Регулятор может быть программируемым или без установленной программы; его крепят на стене на высоте около метра в доступном месте.
Кабель, соединяющий регулятор с обогревательной системой, укладывается в гофру и специальную трубу. Провод от терморегулятора соединяется с датчиком тепла, установленным на расстоянии до 40 см от стены между кабельными витками. Гофра должна быть уложена без перегибов; ее край соединения с системой обогрева изолируется герметиком для избежания проникновения раствора, используемого при стяжке. Датчик температуры тоже укладывают в гофру для обеспечения доступа к нему при необходимости ремонта.
Укладка кабеля или термомата
Прежде чем начать монтаж кабельного теплого пола, необходимо измерить сопротивление кабеля. Укладывается кабель змейкой на расстоянии высчитанного шага (не меньше 10 см) с использованием специальной крепежной ленты. Иногда устанавливается армирующая сетка, к которой при помощи пластиковых хомутов крепится кабель. Для укрепления кабельной змейки можно применять монтажные планки с отверстиями. От стен нужно отступить до 20 см.
При укладке одножильного провода нужно провести его конец к начальному месту монтажа, не пересекая других витков. В двухжильном кабеле источником тепла служит один провод, второй — замыкает цепь, поэтому на конце кабеля делают соединительную муфту. Кабель монтируется после подготовки поверхности, прокладки теплоизоляции (при необходимости и гидроизоляции) и небольшого слоя бетонной стяжки. Иногда кабель укладывают непосредственно в бетонную стяжку. Сборка контура поверхности обогрева производится перпендикулярно стене, на которой расположен терморегулятор.
