Устройство и регулировка пластиковых окон дома своими руками

Насколько бы не были совершенны современные строительные технологии, но, как и любые технические устройства, они требуют от человека знания основ своей конструкции и умелого, правильного обращения.

Кинематический механизм пластикового окна создан для весьма длительной эксплуатации. Однако он может ломаться или требовать периодической регулировки и ухода.

Наши советы помогут домашнему мастеру понять принцип конструкции пластикового окна и его регулировок для оптимального поддержания комфортных условий внутри квартиры в любое время года.

Выполнение несложных профилактических работ и качественных регулировок позволит поддерживать работоспособность пластикового окна длительное время без серьезных поломок.

Методика регулировок Настройка положений подвижной створкиДефекты ручкиЗамена уплотнителейРекомендации по эксплуатации

Из чего состоит пластиковое окно

Рама – это основная часть оконной конструкции. По своей форме полностью повторяет размеры и форму оконного проёма для обеспечения максимальной фиксации в проеме. Количество воздушных камер в раме может варьироваться от 3 до 7 в зависимости от типа профиля и его марки. В нашей стране наиболее популярны трех и пятикамерные профили – т.е. в профиле либо три замкнутые камеры (полости) либо пять. Толщина пластиковых стенок колеблется от 2 до 3 мм. При выборе профиля следует учитывать регион, в котором вы проживаете. Так, например, для южных регионов, с теплыми зимами подойдет трехкамерный профиль, более дешевый, в северных районах оптимален пятикамерный, который будет лучше сохранять тепло в помещении. Пластиковый профиль армируется специальным П-образным профилем из нержавеющей стали, благодаря чему обеспечивается высокая прочность изделия. Металлический профиль вставляется внутрь пластикового профиля, в одну из камер (самую большую, специально для этого и предназначенную) при изготовлении рамы. Поскольку профиль также пустой, на теплопроводность рамы он не влияет.

Створка- это открывающаяся часть окна. Она по своей форме полностью повторяет структуру рамы ПВХ, где внутри также имеется стальной усилитель из армирующего профиля. Створка включает в себя также стеклопакет и штапики, и может изготавливаться как в виде полноценной части оконного проема (его половины), так и в виде верхней его части (форточки). В настоящий момент окна оснащаются фурнитурой, позволяющей фиксировать в створку в режиме проветривания, в связи с этим потребности в форточках отпали.

Пластиковый профиль со стальным усилением внутри, который разделяет раму окна на две и более частей, как горизонтально, так и вертикально. Благодаря импосту существует возможность объединить несколько створок в одном окне.

Неотъемлемый элемент крепления, который представляет собой пластиковую накладку с прорезиненным основанием, обеспечивающий плотное прилегание стеклопакета к профилю. Благодаря ему также создается надежное герметичное соединение, которое не позволяет проникать холодному воздуху в помещение.

Методика регулировок

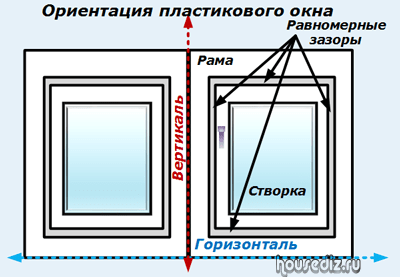

В идеальном положении рама пластикового окна установлена строго по вертикали и горизонтали, для чего используются различные типы уровней.

Створка со стеклопакетом внутри рамы должна располагаться строго параллельно ее сторонам так, чтобы все зазоры были одинаковыми.

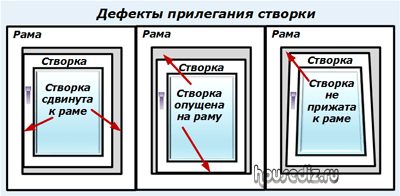

Во время эксплуатации или при неправильной настройке возможны дефекты. Наиболее характерны случаи, когда створка опущена, сдвинута в сторону или не до конца прижата к раме. Чаще же всего эти неисправности проявляются в комплексе.

Настройка положений подвижной створки

Общие рекомендации

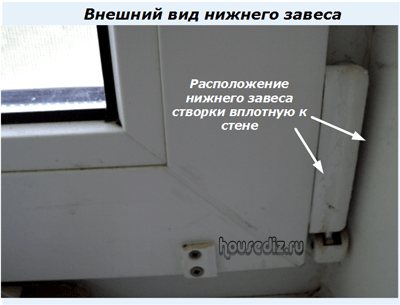

Первоначально следует визуально осмотреть состояние пластикового окна, выявить место затирания подвижных частей, оценить дефект, соосбы настройки. После этого можно приступать к регулировкам. Для их проведеня потребуется иметь ключ шестигарнник — шестерку.

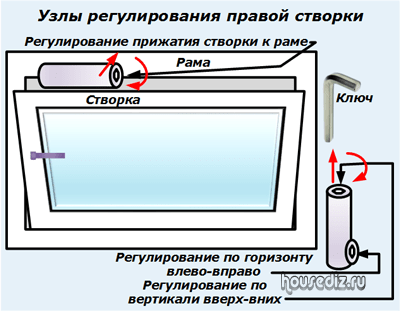

Расположение узлов регулирования показано на картинке.

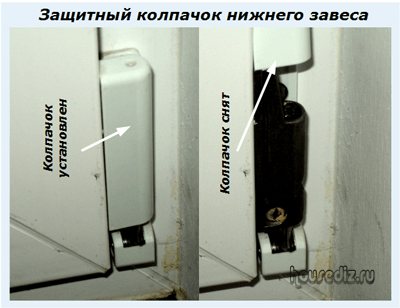

Они обычно закрыты защитным колпачком, как показано ниже. Его надо просто сдвинуть рукой вверх.

У некоторых моделей окон узлы регулирования могут находиться в другом месте. Например, конструкция нижнего завеса с плотным размещением около откоса исключает выполнение в этом месте возможности настроек положения створки по горизонтали.

В этом случак узел регулировки может быть расположен вверху дверцы, а доступ к нему осуществляется при полностью открытой створке.

Настройка зазоров

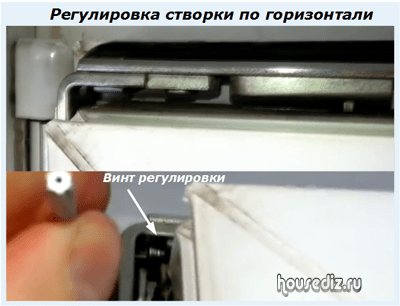

Регулировка горизонтальных смещений

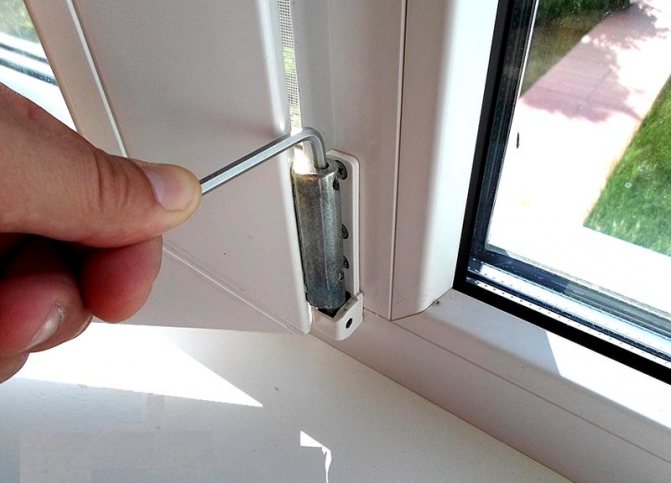

Шестигранный ключ всталяют в гнездо регулировочного винта и, вращая рукоятку, отслеживают изменение зазоров по перемещению створки. На фото показан случай, когда узел регулирования расположен сверху.

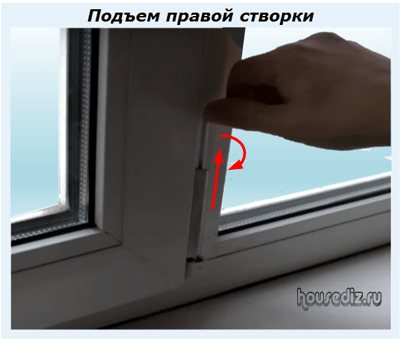

Настройка высоты

Вращение ключа по часовой стрелке приподнимает створку, а противоположное — опускает.

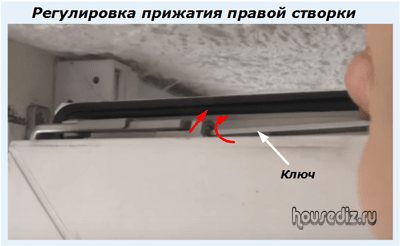

Выравнивание прижатия

Створка откидывается в режим проветривания. Узел регулировки расположен на ней в левой части. Доступ несколько ограничен, но работать можно.

Режим зима-лето

Регулировочный узел расположен снизу торцевой стороны дверцы. Настройка выполняется ключом за счет смещения положения внутреннего клина, который осуществляет прижатие створки к раме с разным усилием.

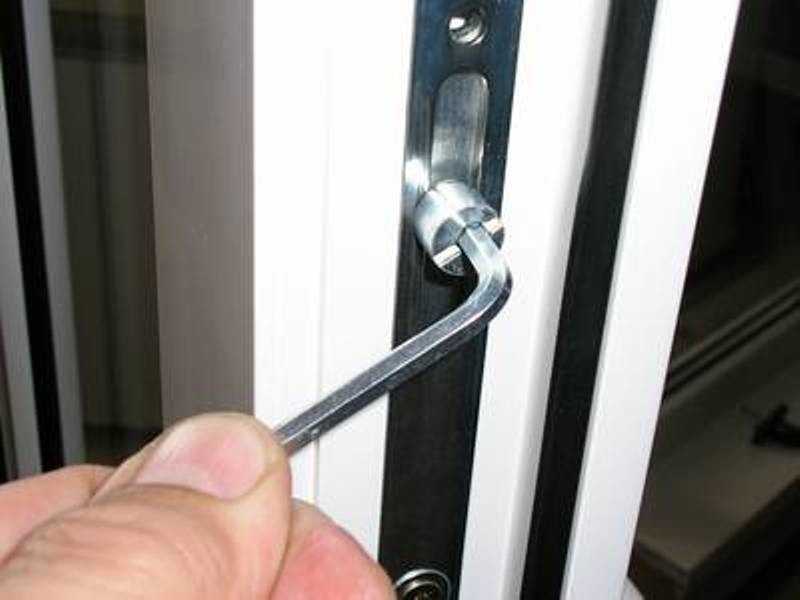

Регулировка цапфами

Метод предназначен для доводки створки с созданием ослабленного, стандартного или усиленного нажима ее на раму.

Цапфы могут быть выполнены овальной формы для поворота пассатижами или круглыми с возможностью настройки шестигранным ключом. В различных конструкциях пластиковых окон используются индивидуальные настройки.

Дефекты ручки

Ручка предназначена для выставления одного из режимов работы пластикового окна:

• открыто — вверх;
• микропроветривание — под 45 градусов к горизонту;
• проветривание — горизонтально;
• закрыто — вниз.

Блокиратор или микролифт служит для предотвращения поломок механизмов створки. Он уменьшает износ и ослабление креплений, сохраняет регулировки, продлевает ресурс.

Для доступа к ручке следует оттянуть пальцами защитную крышку и повернуть ее в горизонтальном направлении. Обычной отверткой откручивают крепежные винты. Они позволяют полностью заменить рукоятку на новую, например, обладающую механизмом защиты от любопытных детей.

Затруднение управления ручкой может возникнуть в результате попадания пыли внутрь механизмов пластикового окна. Загрязнения следует удалять, а трущиеся поверхности металлических частей рекомендуется смазывать облегченными машинными маслами.

Замена уплотнителей

Ресурс их работы при правильной эксплуатации рассчитан на десять лет.

Износ материала сразу ощущается проникновением холодного воздуха с улицы в обход стеклопакета. Старый уплотнитель просто извлекается из своего паза, а на его место устанавливается новый. Работать следует аккуратно, материал нельзя растягивать.

Планки для окон

Планка – комплектующий элемент, обеспечивающий прилегание конструкции створки к раме. Она также несет ответственность за сохранность оконного проема в целом, обеспечивает герметичность швов. От количества планок зависит долговечность, прочность, поэтому следует отдавать предпочтение окнам с количеством планок больше двух.

Существует два вида планок:

1. Ответные, основная задача которых обеспечить плотность прилегания, обезопасить помещение от взлома.
2. Поворотно-откидные, которые позволяют производить неполное открытие без вреда для конструкции в целом.

Планки устанавливаются в заводских условиях, не рекомендуется менять поврежденный профиль самостоятельно, это требует наличия профессионального оборудования, материалов.

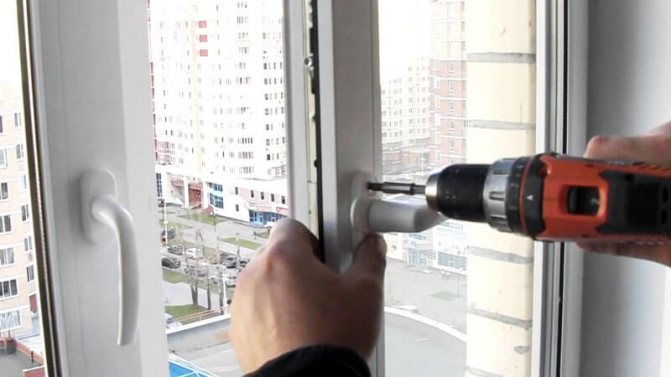

Замена неисправной ручки окна пвх

Из элементов конструкции пластикового окна чаще всего неисправными оказываются оконные ручки. Можно ли заменить их самостоятельно, не прибегая к помощи специалиста? Можно. В первую очередь необходимо добраться до крепёжных элементов и выполнить ряд операций:

— Сначала осуществляется поворот на 90 градусов пластины ( она прикрывает шляпки шурупов, с помощью которых ручка окна ПВХ соединяется с его профилем ).

— Шурупы вывинчиваются отвёрткой (чаще всего крестовой).

— Неисправная оконная ручка снимается и заменяется новой.

— После того, как новая оконная ручка установлена, её привинчивают шурупами к оконному профилю.

— Пластина возвращается на прежнее место.

Может возникнуть и другая проблема, связанная с оконной ручкой – её заедание, из-за чего открывание или закрывание створки окна невозможно. Неисправность кроется в блокирующем механизме, устранить неполадку своими руками не составит труда.

Строение ПВХ

Окно из пластика может быть создано из разнообразных типов фурнитуры и профиля, разнящихся между собой по марке, цене и качеству.

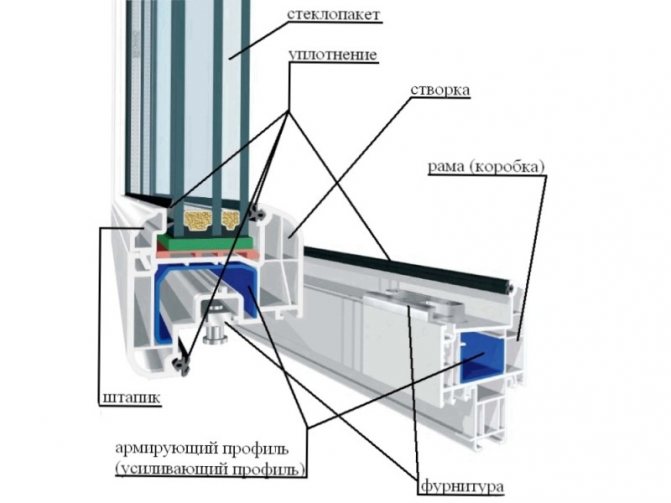

Схема конструкции из ПВХ.

1. Профиль армирующего типа представлен в виде усиленной металлической трубы с прямоугольным сечением (прочие профили обладают дешевым и ослабленным П-образным профилем), который располагается во внутренней части профиля ПВХ. Его используют для того, чтобы придать жесткость конструкции и надежно закрепить фурнитуру.
2. Импост – прикрепленный к сторонам рамы (в конкретных случаях створки) профиль, который отделяет стеклопакеты либо же створки.
3. Отлив – широкий и плоский профиль, который монтируется во внешней части и создается для того, чтобы отводить дождевую воду. Отливы могут иметь разнообразные цвета и различные материалы. Например, полиэстер, пластизол, оцинковка, алюминий.
4. Откос – профиль широкой и плоской формы, применяемый для тщательной отделки внутренней части боковых плоскостей проема.
5. Проем – область в стене, предназначенная для установки одного либо нескольких блоков. Его строение может требовать произведения монтажа откосов, отливов, уплотнения и подоконной доски.
6. Рама – неподвижная деталь из пластика, которая используется для крепежа створок.
7. Створка – двигательная часть, которая может открываться некоторыми способами (поворотным, фрамужным, поворотно-откидным).
8. Стеклопакет – скрепленные герметичным образом стекла. В случае создания из пластика используют стекло в толщину 4 мм. Более того, может использоваться стекло в толщину 5 либо 6 мм и триплекс, который представляет собой два листа стекла, которые скреплены при помощи прозрачной пленки (ввиду тройного пласта приобрело свое название); триплекс способен выдерживать достаточно сильные удары. Стеклопакет может быть как однокамерного, так и двухкамерного типа.
9. Фурнитура включает петли, ручки, запорные механизмы и вспомогательные устройства, которые обеспечивают открытие и фиксацию створок в конкретном положении или же запирают их. От типа фурнитуры зависят способы открытия створки и режимы проветривания. Наиболее качественные типы современных фурнитур способны прослужить свыше 25 лет.
10. Профильная ширина – максимальная дистанция между внутренней и внешней лицевыми плоскостями профиля.
11. Штапик – узкий профиль из пластика с уплотнением из резины, который удерживает стеклопакет.

Самые известные производители

На рынке фурнитуры есть три наиболее известных компании, которые предлагают свою продукцию. Кратко рассмотрим каждую из них, чтобы вы решили, какая фурнитура для пластиковых окон лучшая.

1. Maco, Австрия. Производит множество видов фурнитуры для окон уже долгое время, главное отличие — можно купить все, чего нет у других компаний.
2. Roto, Германия. Главное отличие от других компаний — обещание 10-летней гарантии на их продукцию. Особо знаменита своими ручками.
3. Kale, Турция. Главное преимущество — цена, она дешевле, чем у других компаний.

Подводя итоги: если вы хотите купить любой тип фурнитуры и не сильно ограничены бюджетом — обратитесь к фирме Maco. Если нужны ручки с гарантией на 10 лет — купите их у фирмы Roto. Хотите сэкономить — покупайте у компании Kale.

Ручки для окон

Оконные ручки – наиболее простая, пр этом важная деталь. Существует несколько разновидностей для окон ПВХ, отличающиеся по функциональности. Выбор нужной определяется требуемыми возможностями, в зависимости от помещения, личных предпочтений.

1. Стандартные. Являются наиболее распространенными, доступными к массовой продаже. Главная функция – открыть окно по распашному или поворотно-откидному способу. В состав входят: завертка, саморезы, декоративные накладки. Они просты в монтаже, достаточно закрепить посредством саморезов к раме.
2. Противовзломные. Основная задача – защитить помещение от внешних воздействий. Внешний вид не отличается от предыдущего представителя, при это в состав входит сложный механизм, блокирующий взлом.
3. Съемные. Пользуются популярностью у семей, имеющих маленьких детей. Процесс открывания и закрывания створок находится в руках родителей.
4. Двусторонние. Подходят для балконных дверей, открытие осуществляется с обеих сторон.
5. Имеющие кнопку взломобезопасности. Перед открытием следует нажать кнопку. Но данный вариант считается небезопасным, ребенок способен нажать самостоятельно.

Замена фурнитуры

Если в доме ребенок, рекомендуется снять простую ручку и сменить ее на модель, в которой встроенный ограничитель. Дети не смогут самостоятельно открыть окно или сломать ее, играясь. Если ручка треснула или пришла в негодность, демонтаж выглядит таким образом:

• потяните защитную накладку в свою сторону;
• поставьте в горизонтальную позицию;
• открутите отверткой шурупы, находящиеся в ручке;
• снимите механизм;
• установите новую фурнитуру;
• монтируйте защитную накладку.

Крепление штор закрытого типа

Несколько лет назад считалось, что закрытый тип крепления применим только к окнам из пластика. На самом деле такое устройство для штор на пластиковые окна применяется и в конструкциях из дерева и алюминия. Система обладает разными размерами, но это не влияет на привлекательность и функциональность. Основным отличием этой конструкции является присутствие короба. Эта деталь содержит боковые заглушки и придает конфигурации аккуратный вид.

Важную роль играет размер короба. Установка рулонных штор с мини-системой на пластиковые окна не препятствует закрыванию и открыванию створок. При использовании тяжелых рулонных штор необходимо применение крупного короба и крепкого вала. Такие механизмы не всегда помещаются над проемом, особенно если окно расположено высоко. В этом случае монтаж системы осуществляется на потолок. От направляющих в этом случае отказываются. Если есть возможность, то их рекомендовано установить. Устройства будут препятствовать деформации полотна штор, помогут избежать смещения, обеспечат системе нужное движение.

Советы по выбору фурнитуры

Подбирать фурнитуру для окна надо по следующим правилам:

1. прежде всего, необходимо определиться, как окно должно открываться;
2. замерить размеры окна и подобрать комплекты, четко совпадающие по основным параметрам;
3. целесообразнее покупать фурнитуру широко распространенных фирм, приведенных выше;
4. не рекомендуется приобретать изделия из пластика (они имеют очень короткий срок службы). Лучше купить металлические составляющие, а в видимых местах закрыть их накладными колпачками;
5. на качественной фурнитуре не должно быть никаких «заусенцев», то есть металл должен быть ровным и гладким;
6. у качественного элемента фурнитуры должно быть минимум два отверстия для последующего крепления.

Как не ошибиться в выборе пластикового окна

Прежде всего, при выборе окон, нужно обращать внимание на продавца. На рынке работают дилерские компании, которые реализуют пластиковые окна непосредственно от производителя

И все-таки, нужно узнать, сколько лет на рынке работает продавец – если более 3 лет и имеет положительную репутацию, то можно смело доверить благоустроить свое помещение.

Не идите за рекламой и очень низкими ценами на пластиковые окна – качественная продукция дешевой не бывает.

Второй момент при выборе – рассмотрите предлагаемое окно пластиковое в разрезе: такие схемы имеются в каждом офисе продавцов, да и реально разрезанный стеклопакет должен быть представлен продавцом. Третий момент – полноценность оказываемых услуг. На дом к заказчику должен приехать мастер и замерщик – изучить помещение, расположение окна (север/восток/юг/запад), сделать расчеты максимально возможного веса пластикового окна, снять все замеры. Самостоятельно снять замеры можно, но ошибка даже в пару миллиметров приведет к перекосу всей конструкции и, как следствие, неудовлетворительной эксплуатации. Имея представление о пластиковом окне в плане качественных/технических параметров, гораздо легче сделать правильный выбор и самого изделияи компании, услугами которой будете пользоваться.

Рекомендации

К выбору фурнитуры для окон следует подходить ответственно, поскольку от них зависит качество и долговечность службы оконной конструкции. Оконная фурнитура должна быть изготовлена из качественного материала, обеспечивающего его надежность и долговечность, устойчивость к механическим повреждениям и температурным перепадам. Стоит также обратить внимание на удобство в применении, эстетичность и комфортность. Качественная фурнитура характеризуется износоустойчивостью и не подверженностью коррозии. Для ухода за металлическими деталями пользуйтесь специальными средствами и ни в коем случае не применяйте растительное масло!

Как функционирует устройство замка пластикового окна

Части конфигурации устанавливаются по внутреннему периметру створки окна. Вступая во взаимодействие, они обеспечивают различное положение оконной рамы. При этом их работу отличает четкость. Запорное устройство пластиковых окон обладает большим количеством регулировок. К примеру, положение створки может изменяться не только по высоте, но и по горизонтали и диагонали. Провисания можно избежать, применив микролифт, установленный под створкой, а также с помощью других регулировок.

Устройство механизма пластиковых окон содержит две пластины из стали. Они расположены в специально предназначенном для них пазу, проходящем вдоль всего профиля. Внутреннюю пластину называют передающей шиной. Именно она приводится в движение при повороте ручки.

Передающая шина содержит цапфы. Это и есть элементы запора, удерживающие створку в заданном положении. Как только поворачивается ручка, цапфы попадают в определенные планки на створке, расположенной с другой стороны. Рама плотно удерживается в закрытом положении. При движении ручки вверх закрываются цапфы, расположенные снизу. Поэтому створку легко установить на режим проветривания. В верхней части окна распложен еще один элемент фурнитуры, получивший название «ножницы». Он дает возможность чуточку приоткрыть окно.

Как правило, экономный класс изделия обладает стандартным набором опций. Вы можете установить базовый пакет с минимальным количеством возможностей или же выбрать многофункциональную модель. Тут все зависит от финансовых возможностей и вкуса.

Как правило, дополнительные опции обеспечивают:

• защиту детей;
• предохранение от отжимания створки;
• проветривание помещения;
• фиксацию створок в разных положениях;
• наличие внешних ручек и т. д.

Также предлагается фурнитура против взлома, которая обладает повышенной прочностью и может служить надежной защитой. Она оснащена запирающимися ручками.

Как любой механизм, выйти из строя может и это устройство, и ремонт пластиковых окон в этом случае неизбежен. Не советуется производить починку самостоятельно. Необходимо обратиться к специалисту.

Дополнительная комплектация

Собственно говоря, то, что я опишу в этом разделе, к самому окну не относится. Однако все эти небольшие детали весьма полезны, и потому об их существовании тоже стоит помнить. Минимальный набор, с моей точки зрения, включает в себя такие позиции:

Два наиболее популярных способа крепления москитной сетки

1. Москитная сетка – сетка на алюминиевом или пластиковом профиле, которая фиксируется снаружи окна. Для крепления сетки используются петли, пластиковые карманы, крючки, плунжеры и другие приспособления разной степени надежности и удобства.

Разновидностями москитных сеток являются изделия «антипыль» и «антикошка». Первые предназначены для защиты от пыльцы растений, вторые – от выпадения домашних любимцев из окна. Отличаются в первую очередь структурой полотна и креплением к раме.

Схема установки и принцип действия вентиляционного клапана

1. Приточный вентиляционный клапан. Встраивается в верхнюю часть окна, обеспечивает поступление свежего воздуха в автоматическом или полуавтоматическом режиме. Для эффективного функционирования клапана в помещении должна работать вытяжка, т.е. воздух должен удаляться по вентиляционным каналам – иначе приток будет явно недостаточным.
2. Жалюзи и роллетные шторы. Используются для регулировки освещенности, устанавливаются либо на верхнюю часть рамы, либо (если у вас так называемые миникассеты) непосредственно на створку. Во втором случае наличие шторы не мешает открывать окно в поворотном или откидном положении.

Кассетные роллеты на каждой створке

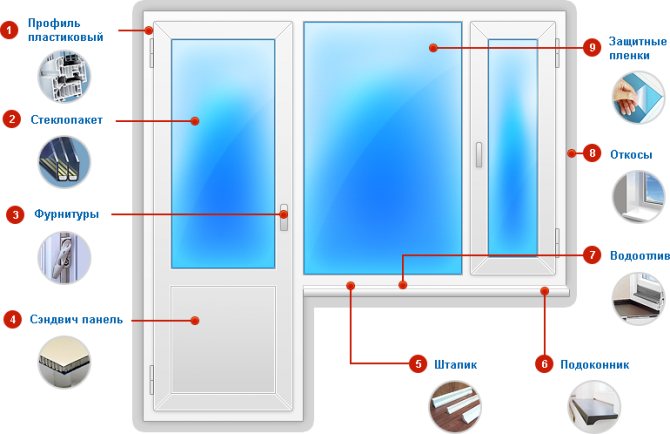

Состав пластиковых окон

Каждая часть, входящая в данную конструкцию, так или иначе, влияет на стоимость. Поэтому целью описания особенностей стеклопакета является не только определение составных компонентов, но и помощь в правильном выборе.

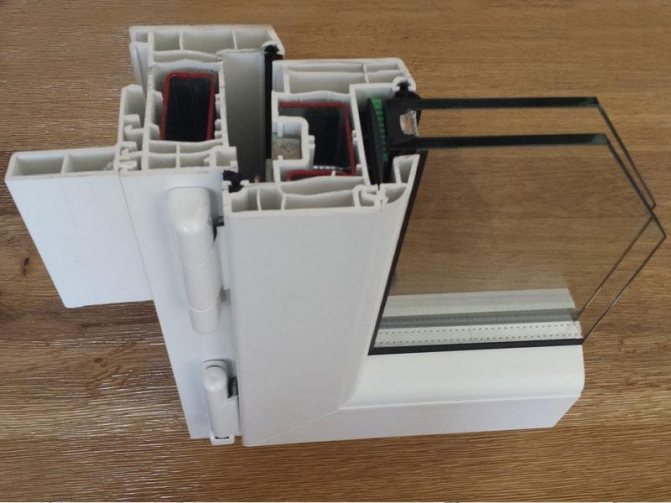

Профиль ПВХ

Окно ПВХ состоит в первую очередь из пластикового профиля. Это основная деталь всей конструкции, то есть та база, куда вставляется стеклопакет. Какие части входят в его состав? Данный элемент включает воздушные камеры, которые и обеспечивают нужную теплоизоляцию всего изделия. Температура внутри комнаты во многом определяется количеством воздушных камер. Под профилем понимается сама рама из пластика, а также створки ПВХ окон.

От бренда и типа профиля зависит окончательная цена. В настоящее время наибольшей популярностью пользуются пластиковые профили следующих марок: Rehau, KBE, Novotex, Salamander. При выборе учитываются характеристики помещения и финансовые возможности клиента.

Армирование

Это специальный металлический каркас, который предотвращает деформацию всего изделия и предупреждает сдавливание конструкции. Чем толще металл используется, тем крепче весь элемент.

Стеклопакет

В состав окна ПВХ входит и этот обязательный элемент. Это комплексная система стекол, между камерами которой находится инертный газ или воздух. Окна состоят из однокамерных и двухкамерных стеклопакетов. От количества камер зависят тепло- и звукоизоляционные свойства. Выбор определяется с учетом особенностей дома и климата.

Описание состава стеклопакета включает также и другие характеристики. Выделяют следующие виды данного элемента:

1. Солнцезащитные. Позволяют снизить расходы на кондиционирование.
2. Энергосберегающие. Экономят затраты на отопление.
3. Морозостойкие. Идеальны для холодных регионов.
4. Звукоизоляционные. Обеспечивают тишину в комнатах, если дом находится в шумном месте.
5. Пожаробезопасные. Предупреждают развитие огня и снижают риск травмирования.
6. Ударопрочные. Препятствуют попаданию в помещение злоумышленников. Широко применяются при установке на первом этаже, а также в офисных, банковских помещениях.

Фурнитура

Оконная рама открывается и закрывается благодаря фурнитуре. В данном случае также существуют различные варианты с учетом используемых материалов, технологий, производителей.

Фурнитура используется в подвижных частях окон, поэтому делится на поворотную, а также поворотно-откидную. Ручки, установленные на внутренней части рамы, тоже относятся к фурнитуре.

В своей работе мы отдаем предпочтение определенным маркам, которые за годы эксплуатации доказали свою надежность и высокое качество.

Отливы

Эти изделия защищают оконные конструкции от попадания влаги во время сырой погоды и осадков. Крепятся к профилю. Различают алюминиевые или оцинкованные варианты.

Уплотнители

Обеспечивают плотное прилегание всего изделия. Это прорезиненные части, которые защищают помещение от сквозняков, сырости, попадания звуков, мороза или теплого воздуха.

Подоконники

Состоят из подоконного профиля, который крепится к нижней части рамы. С внешней стороны к нему фиксируется отлив, с внутренней – подоконник.

Москитная сетка

Представляет собой алюминиевое основание, на которое натянуто специальное антимоскитное полотно. В регионах с обилием мух и комаров подобный аксессуар просто необходим.

Как подобрать фурнитуру к створке вашего окна:

1. Уточнить какой используется материал оконной створки: дерево, ПВХ или алюминий
2. Замерить ширину и высоту створки по фальцу в мм (фальц створки-это та часть створки, которая выходит на улицу, эта часть уже, чем та часть, которая находится со стороны помещения)
3. Замерить высоту от нижней точки створки до центра ручки, в мм, по фальцу.
4. Определить открывание створки(левая-петли слева, ручка справа; правая-петли справа, ручка слева)
5. Желательно знать профиль окна, если узнать не представляется возможным, то привезите на нашу точку продаж одну из ответных планок (ответные планки- небольшие металические пластины, установленные по периметру рамы окна), наши специалисты с высокой долей вероятности подберут ответные планки под Ваш профиль.
6. Запишите всю информацию и передайте её специалистам.

Стеклопакет

Стеклопакет – это прозрачная часть пластикового окна, которая устанавливается в раму и герметично «упаковывается». Данная часть выполняет следующие функции:

• повышает теплоизоляционные свойства пластиковых окон;
• служит практически непреодолимым препятствием для несанкционированного проникновения в помещение;
• придает конструкции высокие шумоизоляционные показатели;
• защита от негативных климатических проявлений.

От того, какое количество стеклянных полотен используется при изготовлении окна, будет зависеть вес всего окна. Если планируете вставить окно пластиковое, сколько весит вся конструкция стоит узнать до оформления заказа: необходимо просчитать максимально возможный вес и если есть возможность, то стоит увеличить количество стекол-вставок в пакет – качество рассматриваемого изделия повысится. Стеклопакет является единой конструкцией, которая состоит из нескольких стекол, профилей и воздушного пространства между ними. Некоторые производители в пространство между стеклами вкладывают специальные гранулы – они сохраняют абсолютную сухость внутреннего пространства. Хотя и в стандартных пластиковых окнах устанавливается специальная «подушка», которая служит впитывателем лишней влаги.

Качественные характеристики стеклопакетов могут различаться в зависимости от количества используемых стеклянных полотен.

Однокамерный

Конструкция содержит в себе два стекла, которые и составляют стеклопакет – объединяются металлопластиковой рамой, между полотнами находится воздух. Стекла в однокамерном пакете могут использоваться самые различные: обычные, тонированные, защитные. При этом толщина окна пластикового зависит и от того, какой толщины используются стекла – стандартный размер не превышает 4 мм.

Двухкамерный

В конструкции используется три стекла, между ними находится два воздушных пространства – это значительно повышает качественные характеристики пластикового окна.

Трехкамерный

Максимально высокие характеристики по шумо и теплозащитных свойствах металлопластиковых окон. Некоторые производители предлагают покупателям и четырехкамерные стеклопакетыи с большим содержанием стекол. Но специалисты ставят под сомнение целесообразность приобретения и установки подобных изделий – соотношение цена/качество вряд ли удовлетворят потребителей. Между стеклами в пакеты может закачиваться воздухинертный газ или шестифтористая сфера. Наиболее дешевый вариант – обычный сухой воздух. Более дорогие два последующих варианта возможно и повысят качественные характеристики, но периодически придется производить дополнительное добавление средств в пространство. Стоит отметить, что конструкция окна пластикового может содержать в себе следующие виды стеклопакетов:

• энергосберегающие;
• морозоустойчивые;
• удароустойчивые;
• солнцезащитные;
• шумозащитные.

Но стоит отметить, что каждое пластиковое окно обладает перечисленными свойствами – возможно, не в полной мере, но этого вполне достаточно для комфортного нахождения людей в помещении.

Специалисты рекомендуют учитывать при выборе вида стеклопакетов климатические условия в месте проживания – например, для регионов северного расположения оптимальными станут морозоустойчивые и энергосберегающие стеклопакеты, а вот в южных регионах – солнцезащитные.

Ошибка монтажа

Оконный блок установлен был ниже или выше уровня. Вследствие этого может наблюдаться неплотное прилегание створок, их притирание при закрытии, отжим створки от коробки окна при его закрытии, поломка фурнитуры, скапливание дождевой воды в водоотводном профиле и протекание её в помещение.

Чтобы устранить приведенные выше дефекты, рекомендуется выполнить перемонтаж конструкции окна.

Виды пластиковых окон

Существует несколько видов пластиковых окон, различающихся по определенным признакам:

1. Форма окна. Этот параметр определяется формой и размерами оконного проема. Существуют круглые, квадратные, треугольные и другие окна.
2. Расцветка окна также определяется индивидуальными предпочтениями заказчика. Самые распространенные цвета – белый, коричневый и другие цвета, имитирующие дорогие породы дерева.
3. Тип открывания створки выбирается в индивидуальном порядке. Существуют следующие разновидности открывания: откидное (фрамужное), поворотное (традиционное), поворотно-откидное (сложное) и шпультовое (тип закрывания «створка в створку»), раздвижное, поворотно-сдвижное. Окно также может быть вообще без створок – глухое окно.

Поворотное открывание окна осуществляется за счет вертикальных навесов. Недостатком этого способа является то, что у створки большой размах (занимает много места) и отсутствует возможность регулировки притока воздуха – окно может распахнуться под напором ветра.

Откидной механизм позволяет приоткрыть створку, немного наклонив ее – это обеспечивает плавное проветривание помещения, при этом окно практически закрыто.

Поворотно-откидные пластиковые окна оснащены механизмом, позволяющим открывать окно двумя разными способами – традиционным и откидным.

Шпультовое открытие «створка в створку» обеспечивает большое открытое пространство, если открыты обе створки.

Раздвижные окна перемещаются на роликах вдоль плоскости окна (как в шкафу-купе). Данный механизм имеет отличное преимущество – экономия места.

Поворотно-сдвижные окна немного открываются на себя, а затем сдвигаются в сторону. Данный вариант значительно удобнее традиционного открытия.

Монтажная пена для пластиковых окон. особенности, виды и способы использования.

Установка петель на классические окна

Классические окна, как правилоимеют два типа открывания – распашное и откидное. В случае с распашным открыванием требуется установка ручки и петель. Для откидного вам потребуется еще и система открывания. Петли для пластиковых окон немного отличаются от стандартныхи их установка соответственно тоже. Более тогоиногда могут отличаться и сами петли. В наборе вы увидите две крепежные пластины и металлическую ось. В каждой крепежной пластине предусмотрены два или три отверстия под саморезы.

Для начала вам нужно наметить местонахождение петель на сворке. Расстояние от края до петли должно быть не менее 15 см.

После того как сделаны отметки, одну из крепежных пластин можно установить на сворку.

Крепежные пластины отличаются друг от друга тем, что в одной присутствует паз, а в другой небольшой гребень для закрепления. Иногда таких пазов и гребней может быть больше одного. То какую именно пластину монтировать к сворке, а какую к профилю, не имеет смысла. Затем необходимо приложить к каждой закрепленной пластине вторую её часть и установить металлическую ось на свое место. В таком виде створка прикладывает к основной раме, а месторождение петель и профиля отмечается простым карандашом. В дальнейшем нужно убрать закрепляющую ось и просверлить вторую часть петли в обозначенное место. В целом установка завершена, вам останется лишь объединить две крепёжные пластины при помощи оси, но это необходимо делать лишь в конце полной установки пластикового окна.

Механизм открывания окон: разновидности фурнитуры для пластиковых окон

Оконный блок присутствует практически в любом помещении. Есть много разновидностей окон, однако ни один из вариантов не мог бы функционировать, не имея соответствующих вспомогательных механизмов.

Сегодня на строительном рынке представлено множество различных типов механизмов, и все они объединены общей концепцией. Это – их модульный тип. Вместе с тем всю фурнитуру подразделяют на две основные группы:

• универсальные – присутствуют в большинстве классических моделей, к примеру, механизм открывания окон, который позволяет поворачивать, откидывать створки или поворачивать-откидывать их; специальные – предназначены для конструкций, имеющих нестандартную форму, которые с их помощью раздвигаются, и створки, таким образом, могут открываться как симметрично либо с отклонением относительно центральной оси оконного блока.

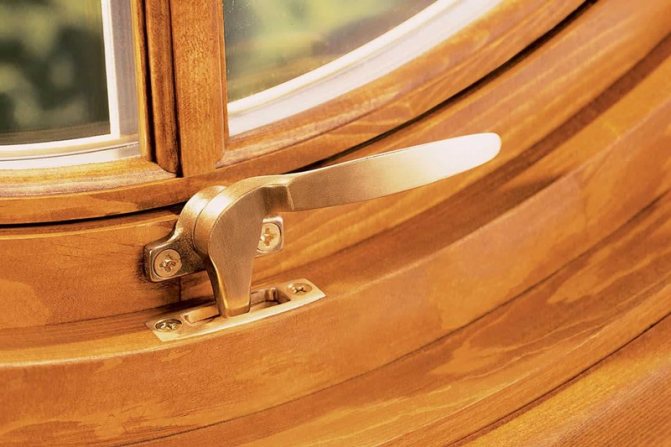

Механизм открывания окон представляет собой крепление, снабженное шарнирным устройством, за счет которого створки передвигаются относительно неподвижной рамы.

Установка поворотно-откидного механизма

Казалось бы, поворотно-откидные окна стоят почти в каждом доме и стали настолько привычные, что и их установка находится где-то на грани простейшего.

Установка фурнитуры на пластиковые окна с поворотно-откидным механизмов достаточно трудоемка и сложна.

При покупке подобной фурнитуры, помимо самих комплектующих, вы должны получить несколько инструкций, шаблон для расположения фурнитуры и даже небольшой для подбора диаметра сверла. Следите за тем, чтобы все это присутствовало в комплектеиначе вы просто не сможете самостоятельно монтировать механизм. Даже профессионалы всегда пользуются такими инструкциями и шаблонами, запомнить столько информации просто невозможно. 1) Для начала берем шаблон расположения фурнитуры на створке и основной раме. Выглядит она примерно так.

2) Для удобства можно разложить всю фурнитуру на столе согласно шаблону.

3) Начать установку лучше всего с левого нижнего угла. Там будет находиться угловой переключатель. Оставляем его в специально предусмотренный паз.

4) Горизонтальный средний запор устанавливается по тому же принципу.

5) Аналогично нижнему переключателю вставляется и верхний. Он будет вмонтирован в правый угол створки.

6) Затем нам понадобиться главный запор. Он прикладывается между двумя угловыми регуляторами.

Сделайте отметки фломастером в тех местах, где соединяются уголки и главный запор. Длина главного запора делается с запасоми вы должны подогнать его размер уже в процессе установки.

7) Главный запор снимается с профиля. Теперь нам потребуются заглушки-прижимы. Это небольшие отрезки металла с несколькими углублениями (вы можете увидеть их на фото). Вам необходимо приложить край заглушки к заранее сделанной отметке, так, чтобы сама заглушка находилась ближе к середине. С другого края заглушки делается вторая отметка. Так нужно сделать с обеих сторон главного запора.

Теперь необходима ножовка и навыки её использования. Края запора нужно отсверлить по отметкам.

9) Только после этого запор можно закрепить на свое законное место, а в тех местах, где останется виден профиль, закрепляются ранее упомянутые заглушки.

10) Устанавливается правый верхний переключатель. Затем нужно установить второй главный регулятор с правой стороны, по тому же принципу что первый. То есть, делаются отметки сначала относительно уголков, затем прикладываются заглушки, напильником отрезается лишнее. Регулятор вставляется на место, а его края закрываются заглушками.

11) Далее нам потребуется шаблон для определения рекомендуемого диаметра сверла.

12) По шаблону сверлим отверстия для нижней петли на створке. Обращайте внимание на рекомендованную длину саморезов. Она также указана в шаблоне. Для закрепления петли используются более длинные саморезы.

13) А теперь пригодятся и коротки саморезы. Они вкручиваются по всему периметру створки в отверстия предусмотренные производители.

В крайнее отверстие ножниц саморез не закручивают.

14) В это отверстие мы будет монтировать ножницы. А для их закрепления необходим один длинный саморез. Его вкручиваем в специальное отверстие у основания ножниц.

15) На это все махинации со створкой завершены. Приступаем к основной раме. С помощью шаблона подбираем размер сверла и делаем отверстия для нижней петли. Затем поднимаем шаблон до упора и делаем такие же отверстия для верхней фурнитуры.

16) Закрепляем нижнюю петлю при помощи саморезов рекомендуемой длины. Тоже самое делаем и с верхней.

17) Надеваем створку на нижнюю петлю.

18) Затем опускаем створку и соединяем вместе две детали верхней петли.

19) В те петли, где предусмотрен штифт (металлическая ось) необходимо установить эту деталь, тем самым завершив установку петель.

20) Приподнимаем створку и карандашом отмечаем места соединения запорных цапф и основного профиля.

21) Такие же отметки нужно сделать и в том месте, где находится блокиратор.

22) Согласно отметке, к раме прикрепляем поворотно-откидной зацеп. Обратите внимание, что центральное отверстие под саморез должно находиться ровно под отметкой.

23) Ориентируясь на вторую отметку, устанавливаем блокировщик.

24) Установите ручку согласно предыдущей инструкции. Теперь необходимо несколько раз открыть и закрыть сворку, тем самым проверив исправность фурнитуры.

Из чего состоят пластиковые окна

Устройство пластикового окна предполагает наличие следующих элементов:

• Рама (коробка). Это основная несущая конструкция окна, которая должна в точности повторять размеры и форму оконного проема для обеспечения максимальной фиксации в стене или крыше.
• Армирующий профиль. Это металлическая конструкция, расположенная внутри пластикового профиля ПВХ для придания жесткости всей оконной конструкции.
• Створка. Это открывающаяся часть для проветривания помещения. Створки могут иметь различные варианты открывания (раздвижное, поворотное, откидное и так далее). Створка также состоит из пластикового профиля;
• Импост. Предназначен для соединения створок окна и одновременно делит всю конструкцию на части.
• Штульп. Этот элемент крепится к створке, которая может открыться только после основной створки (ввиду отсутствия ручки). Благодаря штульпу при открывании двух створок образующееся пространство остается единым, без поперечного импоста.
• Фурнитура. К понятию фурнитуры относятся петли, на которых висят створки, замки для закрывания створок, ручки, внутренние механизмы движения створок в разные стороны и так далее. В общем, это все элементы, благодаря которым окно может открываться, закрываться и поворачиваться в различных направлениях.
• Стекло. Не путать со стеклопакетом, о котором мы расскажем ниже. Стекла бывают разных видов, например, Триплекс. Триплекс изготавливается по принципу автомобильного стекла: две плоскости стекла соединяются между собой слоем полимера. При разрушении осколки не отлетят от окна, а останутся на месте.
• Стеклопакет. Бывает однокамерный (два стекла) и двухкамерный (три стекла). Стеклопакет представляет собой герметичную конструкцию из нескольких стекол, которая герметично закреплена в профиле ПВХ. Для поглощения влаги во избежание запотевания между стеклами расположена тонкостенная рамка из алюминия, покрытая вдобавок молекулярным ситом. Для улучшения теплоизоляции может быть использован инертный газ аргон. Стекла в стеклопакете бывают разной толщины с разным расстоянием между собой. Например, формула 4-16-4 означает, что стеклопакет однокамерный с двумя стеклами толщиной по 4 мм и расстоянием между ними 16 мм. По периметру стеклопакета заливается мастика, препятствующая попаданию пыли и влаги внутрь.
• Резиновые уплотнители. Служат для уплотнения соединения таких элементов как створки и рамы, а также стеклопакета. Уплотнители предотвращают попадание влаги и продувание, улучшая герметизацию.
• Штапик. Нужен для закрепления стеклопакета внутри створки.
• Раскладка. Это декоративный элемент, придающий пластиковому окну архитектурное своеобразие.
• Подоконник. Данный элемент в описании не нуждается. Но можно сказать, что он может быть изготовлен по желаемой ширине выступа, а также не только из ПВХ профиля, но и ламинированной МДФ или ДСП плиты.
• Водоотлив. Это металлический подоконник (или карниз) с наружной стороны окна, служащий для слива воды, попадающей на окно.
• Откосы. Этими составными элементами закрываются части стены с боков и сверху от окна, завершая тем самым его отделку.

Это все элементы, которые входят в состав пластикового окна. Еще можно добавить, что под окном между наружным карнизом и подоконником может быть расположен подставочный профиль. Он иногда служит для выравнивания окна.

• установка пластиковых окон
• достоинства пластиковых окон
• уход за пластиковыми окнами
• видео по установке пластиковых окон

(голосов пока нет)

Как отрегулировать ручку и решить другие проблемы с ней?

Нередко возникают ситуации, когда ручка пластикового окна плохо поворачивается. Как правило, причиной тому является провисание створок или когда нет смазки. В последнем случае нужно просто смазать подвижные элементы конструкции любым проникающим маслом. Также рекомендуется менять смазку раз в год в профилактических целях.

Если дело не в отсутствии смазки, то необходимо отрегулировать петли створки.

Если ручка отпала или испортилась и ее следует заменить на новую, то демонтаж старой выглядит так:

• подденьте на себя защитную накладку;
• поверните до горизонтального положения;
• открутите отверткой монтажные шурупы;
• демонтируйте старую ручку;
• наденьте новую и поставьте на место защитную накладку.

Что сделать, если створка открыта, а ручка заблокирована?

Бывает ситуация, когда ручка переворачивается вниз, а створка окна при этом открыта. Срабатывает блокиратор и окно при этом нельзя закрыть.

Решение проблемы зависит от того, какой фурнитурой оснащено пластиковое окно при этом. В отдельных случаях сперва находится тонкая металлическая пластинка и пружина на ручке, которую нужно повернуть, прижав данные элементы плотнее к уплотнителю.

Створка должна иметь строго вертикальное положение, если она будет наклонена под углом, то сработает верхний блокиратор и ручку повернуть будет невозможно. А когда она расположена вертикально, то планка прижмется к уплотнителю и ручка повернется, окно, соответственно, можно будет закрыть.

Также некоторые модели оснащены металлическим язычком немного ниже ручки под углом к профилю, он регулируется так же, как и планка. Надавите на язычок внизу до установки параллельно уровня профиля, так ручка повернется, а окно закроется.

Если окно было деформировано вследствие температурных перепадов, то сцепление может быть нарушено и язычок будет проскальзывать при закрытии окна. Так ручка заблокируется и пластиковое окно нельзя будет открыть. Для этого найдите металлическую часть блокиратора при открытой створке и установите прокладку между ним и рамой, это улучшит сцепление с язычком, и ручка будет работать нормально.
