Обзор регистров для отопления: выбор конструкции, материала изготовления и правила монтажа

Для отопления помещений, будь-то жилые дома, производственные, промышленные, складские, общественные помещения, сегодня все чаще используют специальные приборы – регистры, выполненные из нескольких соединенных труб. Все потому что они греют эффективнее, чем обычные батареи, особенно когда помещение большое. Таким образом, отопительный регистр – это прибор, который предназначен для увеличения эффективности обмена теплом между внешней средой и теплоносителем.

Регистры для отопления состоят либо из одной, либо из нескольких стальных гладкостенных труб, которые соединены патрубками несколько меньшего диаметра, еще регистры могут соединяться патрубками в виде змеевика.

Что это такое и для чего они нужны

В традиционном понимании регистр отопления — отопительный прибор из нескольких соединенных труб или одной изогнутой круглой трубы. В квартирах чаще встречаются змейки из дюймовой трубы с насаженными изогнутыми пластинами из стального листа. На производствах и в некоторых общественных помещениях — регистры из гладких труб диаметром от 60 мм.

Эстетические свойства у батарей раньше отсутствовали начисто.

Использовались такие отопительные приборы по трем причинам:

• Стоимость труб меньше чугунных радиаторов.
• Гладкотрубные регистры можно изготовить из труб любого диаметра своими силами и разместить в удобном месте. Практически каждая организация, начиная с ЖЭКа, имела сварочный аппарат и сварщика, проблема отопления мастерских, гаражей, подсобок решалась быстро.
• Регистры часто применялись в цехах из-за запыленности и несколько большей прочности стали по сравнению с чугуном (точнее, из-за большей пластичности и меньшей хрупкости). В запыленном производстве очистка радиаторов вызывает затруднения — а гладкие трубы моются без проблем. Сталь предпочтительнее и при опасности повреждения отопительных приборов грузами или транспортом. Кроме этого, при замерзании чугун лопается, стальные трубы лопаются не всегда, трещины легко заварить; нередко замерзшие стальные регистры отогревают даже открытым огнем.

Современные регистры отопления в жилье применяют чаще всего как украшение интерьера — современные готовые покупные или эксклюзивные дизайнерские приборы очень декоративны.

Конвекторы для отопления

Конвекторы – это приборы, у которых теплоотдача происходит за счет конвекции. Самая простая модель – это труба (теплообменник) с нанизанными на нее металлическими пластинами. В наши дни внешний облик такого агрегата имеет массу вариаций, что позволяет его без особых трудностей вписать в любой современный дизайн. Монтируются приборы по-разному. Могут быть встроенные, навесные настенные, напольные.

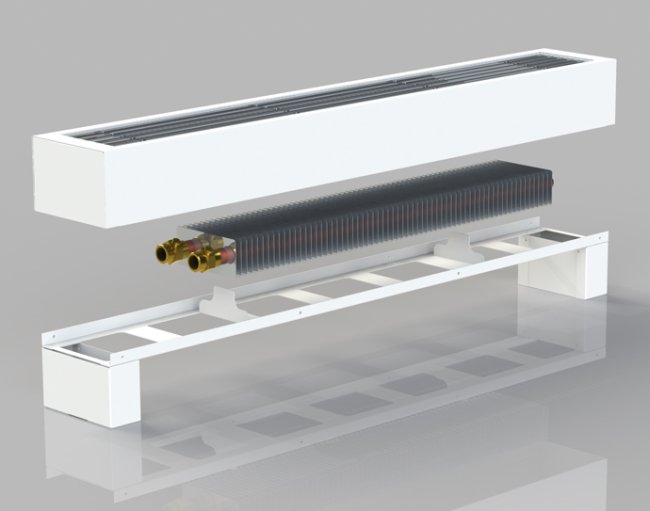

Строение напольного конвектора. Нажмите на фото для увеличения.

Конвекторы имеют ряд преимуществ. Прежде всего, они надежны, чертеж такого агрегата довольно прост. Эти приборы отопления лучше, чем чугунные или стальные радиаторы, так как конвекторы менее громоздкие. И что немаловажно – они имеют относительно низкую стоимость. К недостаткам относят низкий коэффициент теплоотдачи. Для полноценной работы такого прибора необходима высокая температура и скорость движения воды. Помимо этого, во время функционирования приборов из пола заглатывается и пыль, которая затем распыляется по помещению.

Разновидности и технические характеристики

Современных разновидностей регистров много: от традиционных утилитарных конструкций для отопления из стальных труб д 108 мм до эксклюзивных дизайнерских разработок.

По техническим характеристикам трубчатые батареи уступают радиаторным моделям:

• Для системы с трубчатыми нагревательными приборами необходимо большее количество теплоносителей, большая мощность котла и насоса.
• У них больше инерционность — система прогревается гораздо медленнее (но и остывает тоже медленнее). Это качество иногда выручает при подключении к системам централизованного отопления, но в частном доме длительный разогрев системы не слишком удобен.
• Теплопередача при помощи конвекции у труб меньше, чем у радиаторов; большая часть теплопередачи идет с помощью излучения.
• Традиционные регистры из крупных труб громоздки.
• Трубчатые батареи имеют немалый вес и требуют надежных креплений.

По форме исполнения

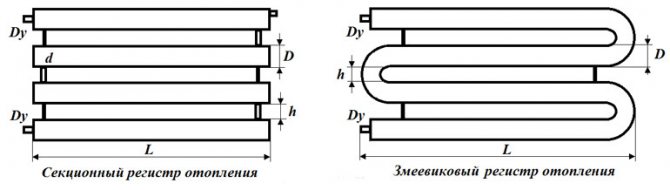

По форме регистры бывают змеевиковые (S-образные) и секционные (колончатые):

• Змеевик — изогнутая конструкция, изготавливается из труб небольших диаметров. Горизонтальные трубы соединяются дугообразными перемычками из труб того же диаметра. Пластичные контуры из меди и нержавейки просто гнут.

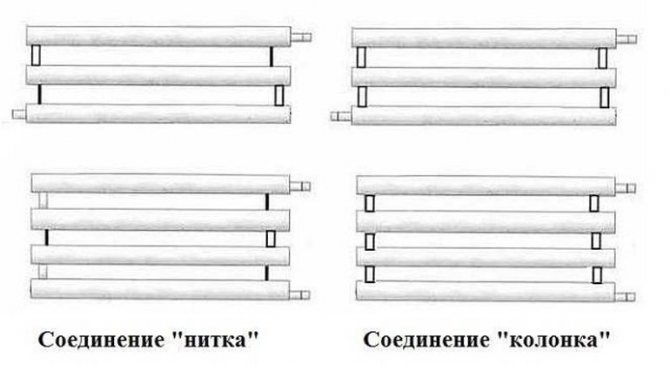

• Секционные изготавливают из отдельных горизонтальных труб, заваренных с торцов и соединенных между собой перемычками-трубками. По способу расположения перемычек выделяют две конструктивных разновидности: нитка и колонка.

Можно выделить сложные комбинированные конструкции отопления — обычно это готовые покупные регистры из нержавейки, латуни и меди. Одна труба, протянутая через помещение, также является регистром.

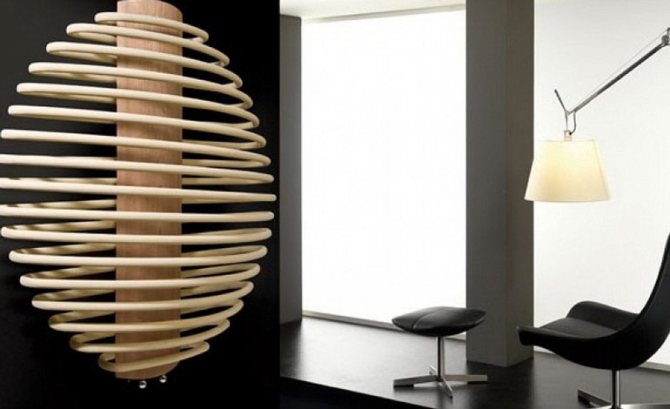

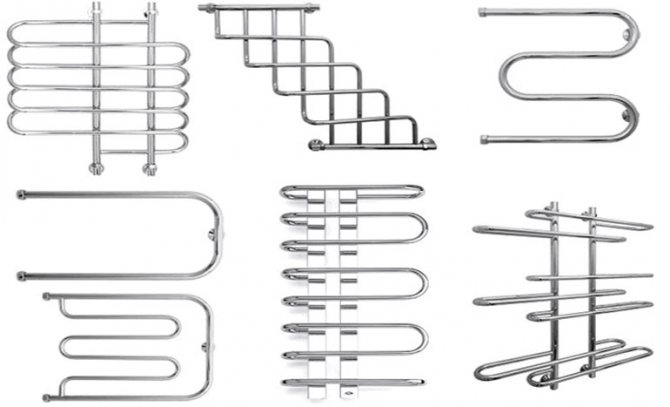

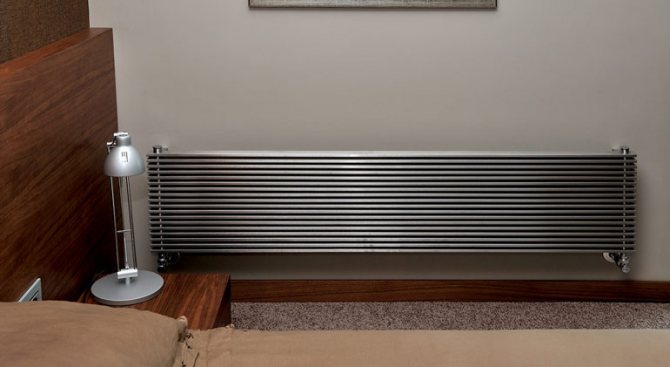

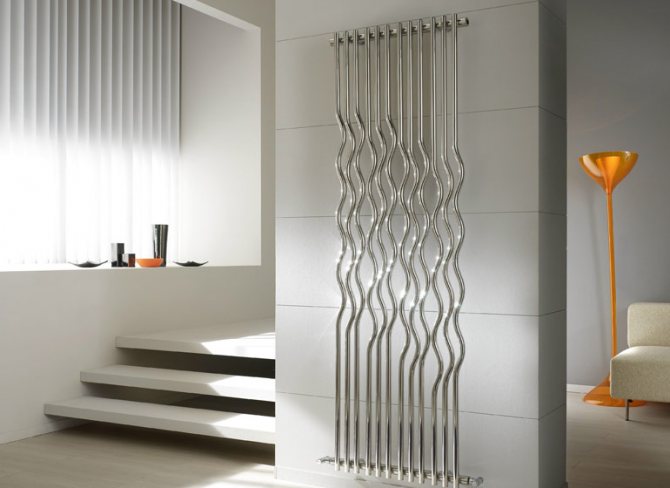

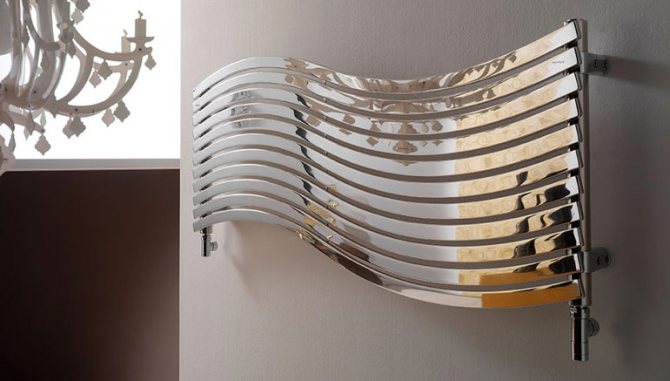

Встречаются дизайнерские декоративные конструкции с вертикальным расположением труб. Иногда применяют готовые оребренные трубы (из одного металла и биметаллические).

По способу монтажа

Регистры бывают стационарные и передвижные:

1. Стационарные отопительные приборы монтируются на стены, могут устанавливаться на опорах отдельно от строительных конструкций.

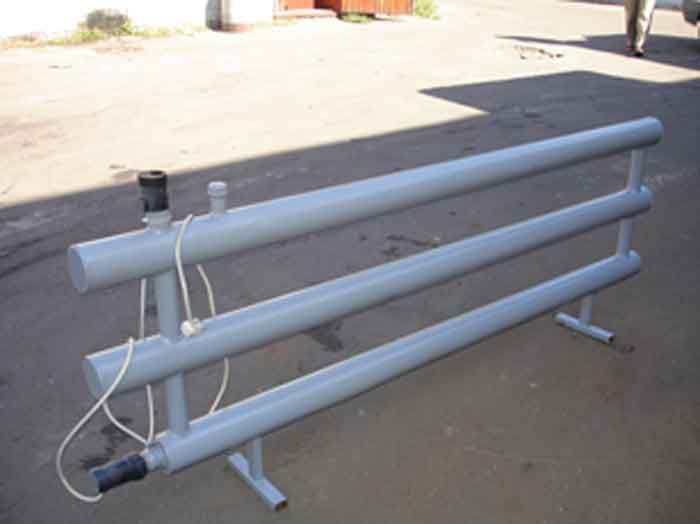

2. Изредка встречается разновидность передвижных регистров, нагреваемых электрическими ТЭНами и заполненных маслом или антифризом (такие конструкции часто используют в гаражах, птичниках, в дачных домиках, в конструкции обязательно должен иметься расширительный бачок).

По способу подключения

По способу подключения отопительные трубчатые приборы бывают:с боковым верхним и нижним подключением. Неэффективный способ с точки зрения нагрева помещения;

• С нижним подключением. Не самый эффективный способ по теплоотдаче, но ради красоты его иногда применяют (замаскировать трубу на уровне пола легче, чем на высоте).
• С диагональным подключением (сверху ввод, снизу вывод теплоносителя). Оптимальный способ подключения — теплоотдача при нем максимальна, используется весь объем нагревательного прибора.
• С верхним подключением. Этот способ наименее эффективен с точки зрения теплоотдачи. Применяют очень-очень редко — только если по производственной необходимости прокладка труб на уровне пола невозможна. В частных домах применять не следует, даже если придется размещать регистр в другом месте.

Подсоединяют регистры к системе при помощи резьбовых соединений, фланцев и при помощи сварки. Фланцы и сварка — это для производства, а для систем отопления в частном доме актуальна возможность сборки-разборки системы для ремонта, чистки и модернизации, поэтому монтаж производят при помощи резьбовых соединений.

По материалу

Традиционные регистры изготавливаются из черной (углеродистой стали). Иногда используют литые оребренные трубы из чугуна или самодельные переделки из б/у чугунных труб.

Современный ассортимент материалов для регистров намного шире:

• Сталь. Чаще используют обычные электросварные трубы. Наряду с круглыми — профильные прямоугольные или квадратные трубы: их декоративность выше, излучающая тепло площадь поверхности больше. Готовые стальные конструкции покрывают никелем или устойчивыми к температуре и износу красками.

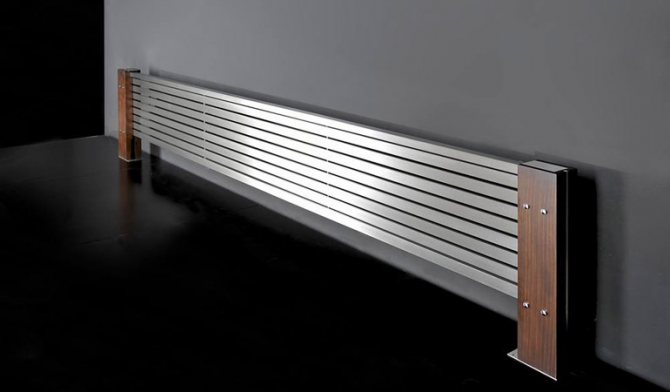

• Нержавеющая сталь. Популярный, практичный и недорогой материал для отопления и полотенцесушителей в ванных и санузлах. Пластичный, долговечный, нержавеющий, но достаточно дорогой. В жилых помещениях нержавейку применяют в том случае, если вся система выполняется из нее. Очень часто нержавеющую сталь (особенно полированную) применяют для оригинальных дизайнерских отопительных приборов. К сожалению, стоимость таких изделий заоблачная.

• Чугун. Долговечный, надежный, но грубоватый и тяжелый материал. Чугунные регистры все еще выпускают, несмотря на большой вес и инерционность теплопередачи. В основном применяются в декоративных целях. Старые трубы используют редко из-за сложности их монтажа (к чугуну не приваришь патрубок с резьбой, сложно нарезать резьбу — чугун хрупкий), необходимости внутренней очистки от солей и ила. Иногда применяют чугунные оребренные трубы.

• Медь. Применяют готовые изделия сложной формы в медных системах отопления. Покрытая лаком медь служит украшением интерьера. Медь не подвержена коррозии, прочна, долговечна — потенциальный срок службы достигает 100 лет, относительно просто монтируется. Но медная система отопления — удовольствие не из дешевых.

• Латунь. Достаточно редкий материал для регистров, но иногда используют для декоративных дизайнерских изделий для украшения интерьера.

• Алюминий. Нагревательные приборы изготавливают путем прессования, поэтому они не очень дешевы, но и не так дороги, как медь и нержавеющая сталь. Иногда используют оребренные алюминиевые трубы. Алюминий хорошо проводит тепло, не подвержен коррозии, достаточно долговечен — можно рассчитывать лет на 30 службы.

Строение регистра

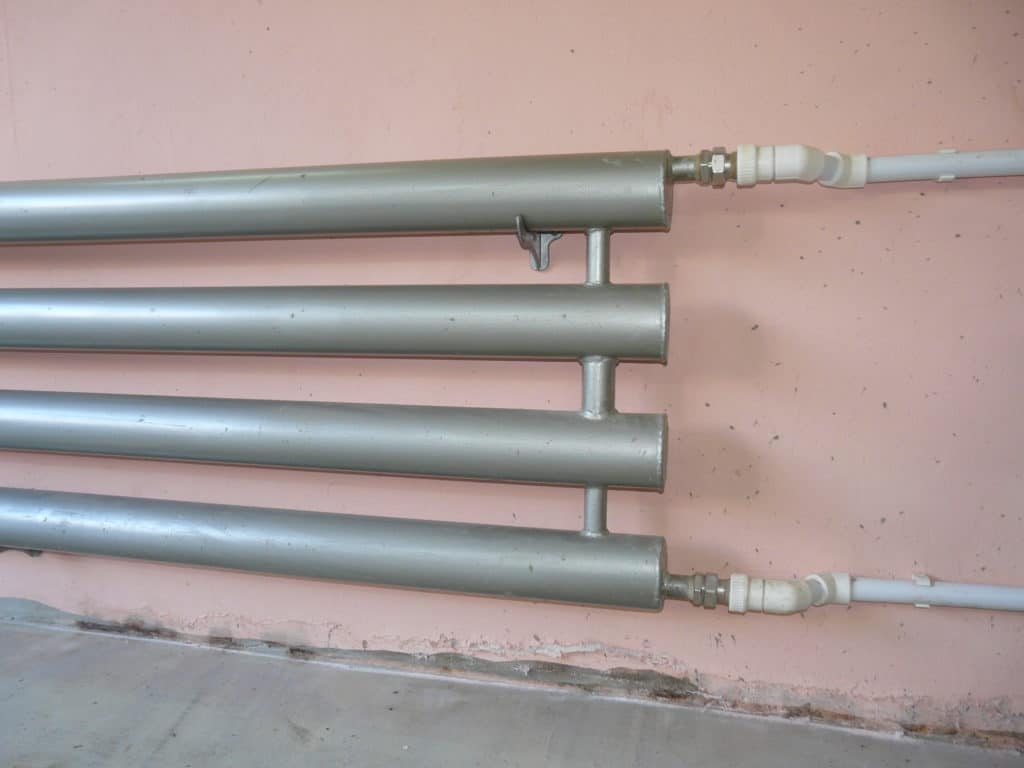

Для изготовления отопительных регистров применяются гладкие трубы из углеродистой стали с круглым сечением, а также квадратные и прямоугольные. Возможно их комбинированное использование. Хорошими материалами для регистров могут быть также нержавеющая и оцинкованная сталь, алюминий, медь, латунь, но они гораздо дороже и более сложны в обработке своими руками.

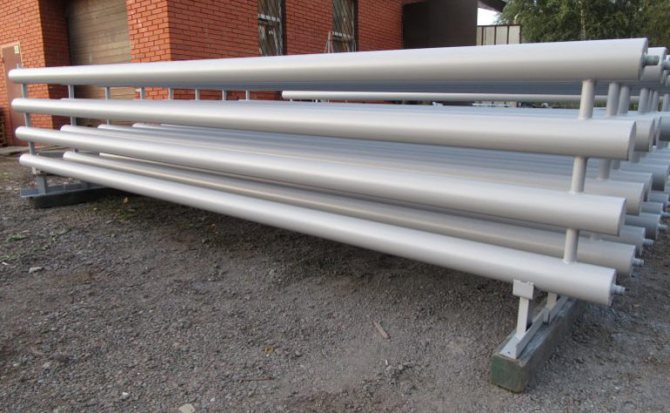

Наиболее простыми в исполнении считаются регистры отопления из стальной профильной трубы. Они могут выполняться в двух основных конфигурациях: секционного типа и змеевикового (S-образного).

В регистре секционного типа несколько отрезков профильного металлопроката с заглушенными торцами располагаются параллельно и соединяются между собой круглыми трубками меньшего сечения. Перемычки обеспечивают заполнение рядов прибора теплоностителем с двух сторон одновременно. При этом чем ближе к краю устанавливаются переходные патрубки, тем выше теплоотдача прибора.

В змеевиковом регистре жидкость проходит S-образно через ряды профильных труб, постепенно остывая. Для придания конструкции жесткости используются дополнительные глухие перемычки. Горизонтальные ряды соединяются попарно змейкой с помощью трубок меньшего сечения, как у секционных моделей, либо отрезков основного профиля. Последний вариант предпочтительнее из-за меньшего гидравлического сопротивления и большей теплоотдачи.

Присоединительные патрубки делают с резьбой или под сварку.Наиболее эффективным вариантом подключения отопительного прибора является схема сверху вниз. Для невысоких моделей и в случае принудительной циркуляции теплоносителя может быть оправдано осуществление входа и выхода снизу.

В конструкции регистра обязательно предусматривается кран Маевского или автоматический воздухоотводчик. Его располагают в конце верхнего ряда на резьбовом штуцере для обеспечения возможности замены. Обязательным условием при установке является соблюдение уклона 0,05% в сторону движения теплоносителя.

Регистры бывают как стационарными, так и переносными. Первые работают как элементы общей системы отопления, вторые выполняют задачу локального обогрева. Источником тепла для отдельного мобильного регистра служит ТЭН мощностью 1,5-6 Вт, вмонтированный в корпус.

Кроме больших горизонтальных регистров бывают востребованы также маленькие вертикальные модели. При аккуратном выполнении работ можно получить самодельные дешевые батареи отопления из профильных труб, почти не уступающие современным секционным радиаторам по эстетичности.

В некоторых случаях стальные регистры могут оказаться хорошим дополнением к уже установленным в комнате отопительным приборам. Не смотря на более низкую теплоотдачу, чем у радиаторов аналогичного размера, их применение может быть целесообразнее из-за меньшей стоимости.

Высокие вертикальные регистры очень удобны для высоких помещений или вблизи высоких оконных проемов. Они могут удачно вписываться в интерьеры комнат с необычными дизайнерскими решениями. Немного поэкспериментировав с цветом и формой можно получить креативное украшение из простых отопительных приборов.

Достоинства и недостатки

Преимущества регистров из гладких труб:

• Простая конструкция позволяет изготовить нагревательные приборы самостоятельно из доступных материалов (из круглых или профильных труб) и сэкономить немалую сумму семейного бюджета.
• Простая форма стальных изделий способствует меньшему отложению солей на стенках и меньшему заиливанию по сравнению с радиаторами; это урежает частоту промывки нагревательного прибора.
• Большое сечение и простая форма обеспечивают небольшое гидравлическое сопротивление и возможность снижения рабочего давления в системе (а также возможность использования в открытой системе отопления с естественной циркуляцией, в том числе и с угольными котлами).
• Трубчатые нагревательные приборы имеют большую протяженность, большая часть тепла передается в помещение излучением — это создает комфортную тепловую зону с равномерным нагревом внизу по всей площади помещения. У радиаторов и конвекторов большая часть тепла передается путем конвекции и поднимается к потолку — а люди находятся в нижней части помещения.
• Большой срок службы: стальные конструкции — не менее 25 лет, чугун и алюминий — лет сорок, медь потенциально может прослужить до 100 лет.
• Гладкая поверхность легко моется и окрашивается — это облегчает эксплуатацию приборов. Гладкая, доступная для мойки поверхность приборов позволяет использовать их в помещениях с особыми санитарными требованиями или в запыленных производственных цехах.

Недостатки регистров из гладких труб:

• Большое количество воды делает систему инерционной, усложняет регуляцию температуры, требует использования мощных насосов.
• Небольшая теплоотдающая поверхность на единицу длины прибора требует применения приборов больших габаритов — это приводит к увеличению количества металла и воды в системе, увеличению веса конструкций и инерционности системы.
• Традиционные бюджетные модели некрасивы, необходимы декоративные экраны, а они заметно снижают КПД всей системы.
• Эксклюзивные красивые дизайнерские модели регистров имеют высокие цены, найти фирму, которая их изготовит, также непросто.

В чем преимущества регистров отопления перед традиционными батареями?

Все виды регистров имеют отличительные особенности и обладают уникальными свойствами:

1. За счет того, что осуществляется интенсивный обмен теплом с окружающей средой, могут отапливаться помещения достаточно большой площади;
2. Несмотря на скромные и компактные размеры самого регистра, прибор не требует производства с высокими технологиями – достаточно наличия угловой шлифмашинки и электросварки;
3. Небольшая цена – в производстве регистров используется сталь, чугун либо нержавейка, т. е. недорогие и доступные материалы, за счет удается добиться небольшой цены. Стоимость данных приборов значительно ниже других вариантов теплообменников;
4. Они способны выдерживать большое давление теплоносителя;
5. Регистр может работать на масле, воде и других жидкостях;
6. Изготовление прибора возможно как по чертежам заказчика, либо самостоятельное изготовление, при котором можно использовать различные заглушки, конфигурации, фурнитуру.

Стоимость

Стоимость регистров зависит от материала изготовления и от того, покупаете вы готовое изделие или делаете сами конструкцию из того, что есть под рукой.

Самые простые самодельные регистры из гладких труб ценятся как раз из-за небольшой цены. Покупные простые конструкции из нержавейки для ванной также вполне доступны. Конструкции из меди очень дороги, но если устанавливается отопительная система из меди, то их использование оправдано. Самые дорогие — эксклюзивные дизайнерские разработки. Изготовление таких изделий влетит в копеечку, но результат того стоит — оригинальные регистры служат изюминкой интерьера.

Устройство отопительных регистров

Невзирая на то, что подобные обогреватели считаются устаревшими и отличаются не слишком привлекательным внешним видом, они продолжают широко использоваться в самых разных сферах, например:

• для обогрева производственных помещений промышленных предприятий;
• в качестве автономного нагревателя в гаражах;
• как элемент подогрева воды, встраиваемый внутрь кирпичной печи.

По конструкции отопительные приборы различают 2 типов: секционные и в виде змеевика. В первом случае роль 1 секции играет каждая горизонтальная труба, проток теплоносителя по ним обеспечивается за счет вертикальных перемычек. Они сделаны из труб меньшего диаметра с целью создания искусственного сопротивления потоку и повышения теплоотдачи каждой секцией. Трубы, из которых сделан секционный регистр отопления, с торцов заглушены, а теплоноситель подводится по схеме «сверху вниз».

Конструкция обогревателя в виде змеевика понятна по его названию. Здесь диаметры не сужаются, вода беспрепятственно протекает через весь прибор, несколько раз меняя направление. Теплоотдача этого регистра ниже, чем секционного, зато гидравлическое сопротивление – меньше и в изготовлении он несколько проще.

Свариваются регистры для отопления из гладких труб круглого и прямоугольного сечения. Однако, общепринятая конструкция – обычные круглые трубы из низкоуглеродистой стали типа Ст3, Ст10 и даже Ст0. Если же батарея предназначена для работы с паровой системой, то берут сталь Ст20. Секции прямоугольного сечения делать не рекомендуется, они хуже омываются конвективным потоком воздуха, а значит, тепла отдадут меньше. Для гаражного отопления изготавливают автономные регистры, наполняемые антифризом или трансформаторным маслом, а в нижнюю секцию с торца встраивают электрический ТЭН.

Расчет регистров отопления

Чтобы в доме не было холодно и отопление равномерно прогревало все помещения, важно рассчитать количество регистров для каждого помещения. Для покупных приборов их мощность смотрят в паспорте и рассчитывают количество приборов, для самодельных трубчатых нагревателей длину труб придется определить самому.

Вычисление необходимой тепловой мощности для обогрева помещения

Если ваш дом построен по проекту, то данные о необходимой мощности отопительных приборов имеются в документах — надо их найти и использовать.

Если проекта инженерных систем нет, то пользуются традиционными приближенными данными по потерям тепла:

• 100 Вт на 1 м² площади помещения с одной наружной стеной и одним окном.
• 120 Вт на 1 м² площади помещения с двумя наружными стенами и одним окном.
• 130 Вт на 1 м² площади помещения с двумя наружными стенами и двумя окнами.

Считают суммарные потери тепла, полученную мощность увеличивают на 20% (умножают на 1,2) и получают общую мощность всех отопительных приборов. В северных районах России желательно увеличить получившуюся мощность еще процентов на 20.

Мощность приборов в каждой комнате считают, исходя из вышеприведенных данных (теплопотери комнаты умножить на 1,2).

Точный способ расчета тепловых потерь дома очень сложен и применяется проектными организациями.

Вычисление тепловой мощности регистра

Количество тепла (Вт), поступающее от трубы в комнату, определяется по формуле:

где:

•  — коэффициент теплопередачи, Вт/(м2 · 0С), принимается в зависимости от материала трубы и параметров теплоносителя.
•  — площадь поверхности, м2, рассчитываемая как произведение π·d·l.
• где , а d и l — диаметр и длина трубы соответственно, м.

 — разница температур, 0С, определяемая в свою очередь по формуле:

• Где:  — температуры на входе в котел и выходе из него соответственно.
•  — температура в отапливаемой комнате.
• — понижающий коэффициент для многорядного прибора.

.

Для расчетов можно использовать калькулятор расчета — их много в интернете, но вручную надежнее.

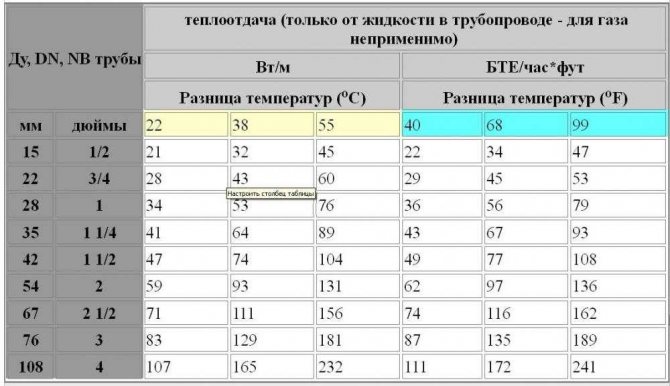

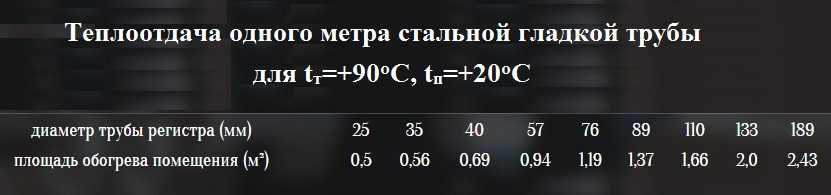

Теплоотдача регистров из гладких труб. Таблица

Значения коэффициентов теплопередачи для стальных гладкотрубных регистров приведены в таблице.

В частных домах разницу температур обычно 60-70 °С.

Как рассчитать нужное количество секций регистра

Количество покупных регистров определяют, поделив необходимую мощность на паспортную мощность прибора.

Для самодельных регистров делят необходимую мощность в каждом помещении на теплоотдачу одного погонного метра используемых труб. Получается необходимая суммарная длина труб. Затем эту длину распределяют между приборами, поделив на число труб — получают их длину. Тут возможны варианты — может быть несколько коротких приборов или один длинный.

Какие еще параметры следует учесть

Если возникает необходимость увеличения мощности прибора, то надо увеличивать длину труб, а не их диаметр. Эффективность системы с увеличением диаметра труб падает.

Если в системе применяется масло или антифриз, следует учесть, что они имеют меньшую теплоемкость, чем вода. При их применении отопительные приборы должны иметь большую площадь, чем приборы в водяной системе.

Если используются ребристые конструкции, то их теплоотдачу необходимо посмотреть в паспорте и учесть в расчетах.

Виды регистров

Самый распространенный вид — регистры из гладких труб, и чаще всего — стальных электросварных. Диаметры — от 32 мм до 100 мм, иногда до 150 мм. Их делают двух типов — змеевидные и регистровые. Причем регистровые могут иметь два типа соединения: нитка и колонка. Нитка — это когда перемычки, по которым из одной трубы в другую перетекает теплоноситель, установлены то справа, то слева. Получается, что теплоноситель последовательно оббегает все трубы, то есть соединение последовательное. При соединении типа «колонка» все горизонтальные участки соединены между собой с обоих концов. В этом случае движение теплоносителя параллельное.

Типы регистров из гладких труб

Любой тип регистров может использоваться для любого типа системы: с однотрубной и двухтрубной разводкой, с вертикальным и горизонтальным типом подачи. При любой системе большая теплоотдача будет при подключении подачи в верхний патрубок.

В случае использования в системах с естественной циркуляцией требуется соблюдать небольшой уклон в сторону движения теплоносителя порядка 0,5 см на один метр трубы. Такой маленький уклон объясняется большим диаметром (малым гидравлическим сопротивлением).

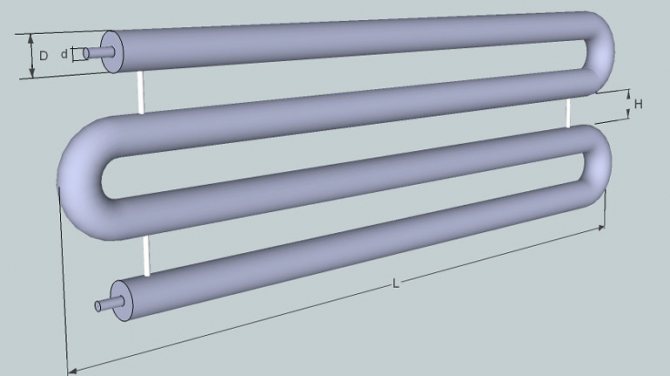

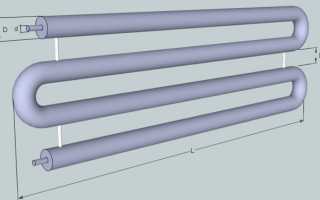

Это змеевидный регистр отопления

Делают эти изделия не только их круглых, но и из квадратных труб. Они практически ничем не отличаются, только работать с ними сложнее, да гидравлическое сопротивление чуть больше. Но к плюсам такого исполнения можно отнести более компактные размеры при том же объеме теплоносителя.

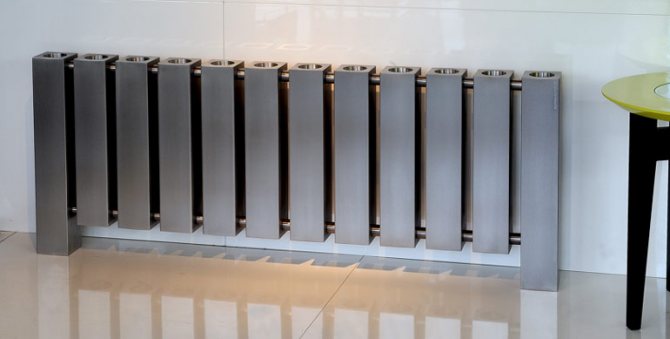

Регистры из квадратных труб

Есть еще регистры из труб с оребрением. В таком случае увеличивается площадь соприкосновения металла с воздухом, и теплоотдача повышается. Собственно, до сих пор в некоторых бюджетных новостройках строители ставят именно такие отопительные приборы: всем известная «труба с оребрением». При не самом лучшем внешнем виде они неплохо греют помещения.

Регистр с пластинами будет иметь теплоотдачу намного выше

Если любой регситр вставить ТЭН, можно получить комбинированный отопительный прибор. Он может быть отдельным, не связанным с системой, или использоваться как дополнительный источник тепла. Если радиатор будет изолированным с нагревом только от ТЭНа, необходимо в верхней точке поставить расширительный бачек (10% от общего объема теплоносителя). При нагреве от бытового котла расширительный бачок, как правило, встроен в конструкцию. Если его нет (часто бывает в твердотопливных котлах), то и в этом случае необходима установка расширительного бачка. Если материал для регистров сталь, то бачок нужен закртыого типа.

Электроподогрев может пригодиться в самые сильные холода, когда мощности котла не хватает. Также такой вариант может выручить в межсезонье, когда загружать твердотопливный котел длительного горения и разгонять систему «на полную» нет смысла. Нужно лишь немного прогреть помещение. С котлами на твердом топливе такое невозможно. А такой вот запасной вариант поможет обогреться в межсезонье.

Добавив в регистр ТЭН и поставив расширительный бачек, получаем комбинированную систему отопления

Правила эксплуатации

Особых требований по эксплуатации регистров по сравнению с радиаторами нет:

Они должны быть надежно закреплены на ножках или прочных кронштейнах.

Любые отопительные приборы с водой не должны замораживаться.

При возникновении коррозии поврежденные места следует зачистить, покрыть антикоррозионной грунтовкой и закрасить в несколько слоев.

Регистры не должны служить подставкой для каких-либо грузов.

Необходимо следить, чтобы система отопления не завоздушивалась — это ухудшает ее работу.

Особенности выполнения монтажа

Ничего особо сложного в установке регистра отопления нет. Затруднения возможны только при его сварке из отдельных труб. Если большого опыта выполнения сварочных работ не имеется, то лучше сначала попрактиковаться. При покупке готового прибора заводского изготовления проблем с монтажом вовсе не должно возникнуть.

Навешивание на стены трубного регистра производится с помощью мощных кронштейнов (крюков). Если он ставится на пол, то хватит и железных ножек. Важно помнить, что рассматриваемый обогреватель из стали весит достаточно много. Плюс еще добавляется вес воды внутри, поэтому крепления и подставки должны быть сверхнадежными.

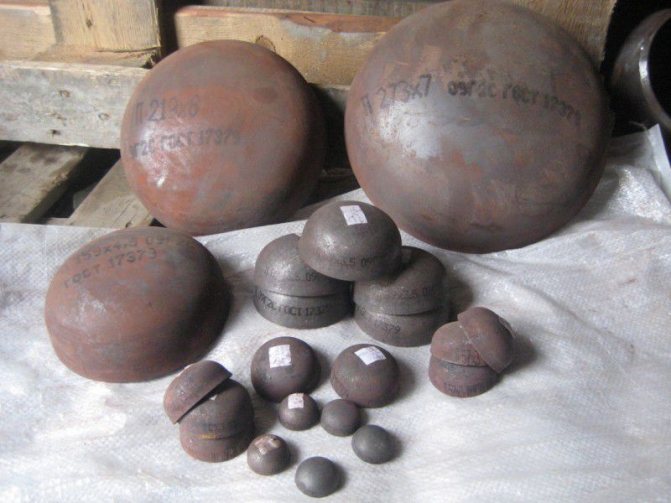

Торцы трубы-секции закрываются специальными сферическими заглушками или завариваются с применением небольших стальных кругляшей, вырезанных из листового железа. Штуцеры с наружной резьбой для установки крана отвода воздуха и подключения к отопительной системе врезаются непосредственно в стенки трубы либо в торцевую пластину.

Поверхность созданной из стали батареи стоит покрыть термостойкой краской. Благодаря ей прибор не только станет внешне более эстетичным, но и приобретет дополнительную антикоррозионную защиту.

Подробную инструкцию по созданию регистров отопления своими руками можно прочесть в этом материале.

Правила установки регистров отопления своими руками

Регистры, как и большинство других отопительных приборов, устанавливаются возле наружных стен и под окнами. Под окнами обычно помещается конструкция из 4 труб. Часто вдоль глухой наружной стены пропускают один металлический трубопровод вблизи пола.

Приборы имеют немаленький вес и должны быть надежно закреплены на кронштейнах и опорах. Приваривать ножки к регистру нежелательно.

Расстояние между трубами должно быть равно одному диаметру плюс 50 мм (размеру профильной трубы плюс 50 мм). При близком размещении труб в регистре эффективность отдачи тепла снижается.

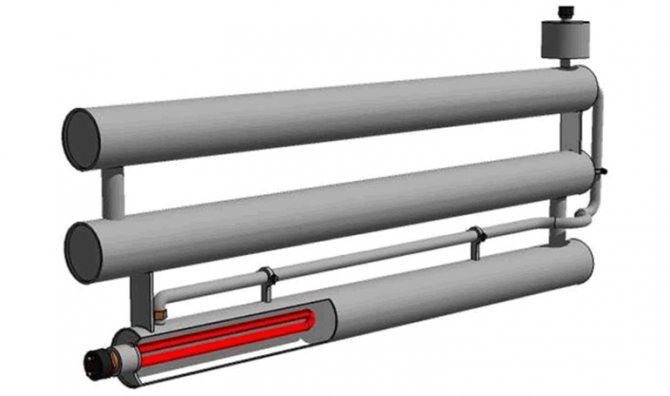

Приборы со встроенным ТЭНом

Стандартный вариант регистра подразумевает его подключение к трубам отопления централизованной системы либо с котлом нагрева воды. Но существуют приборы и полностью автономные. В одной из нижних труб в них встраивается нагревательный элемент, запитываемый от электрической сети 220 В.

По конструкции и принципу действия ТЭН в регистре – это обычный электрокипятильник, работающий от типовой однофазной розетки

Мощность нагревающего воду элемента может варьироваться в пределах 1–6 кВт в зависимости от внутреннего объема теплообменника. Такой отопительный прибор нередко комплектуется циркуляционным насосом, чтобы теплоноситель доходил до всех его участков.

Подобный автономный регистр часто применяют в качестве дополнительного источника тепла, который включается только при сильных морозах. При не слишком низких температурах за окном обогрев помещения осуществляется от общей системы отопления. Помимо воды в электрический регистр возможна заливка антифриза.

На нашем сайте есть статья, где мы подробно описали особенности выбора и тонкости подключения ТЭНов для радиаторов отопления. Подробнее – переходите по ссылке.

Самостоятельное изготовление регистров отопления

Самостоятельно изготовить прибор отопления не очень сложно, нужны лишь небольшие навыки сварщика и сварочный аппарат.

Проще изготовить секционный прибор — для змеевика придется гнуть трубы достаточно большого диаметра, а аккуратно выполнить гибку в домашних условиях сложно.

До начала работ необходимо подготовить инструменты и материалы:

• Сварочный аппарат.
• Дрель.
• Болгарку.
• Молоток.
• Рулетку.
• Маркер.
• Струбцины.

Размечаются и нарезаются болгаркой заготовки из труб, труб-перемычек меньшего сечения (с внутренним сечением 20-25 мм), прутки такой же длины — для вваривания между трубами для жесткости конструкции. Заглушки вырезаются на 3-5 мм меньше внутреннего диаметра трубы — это позволит аккуратно «утопить» их в торце трубы. Толщина заглушек — 3-3,5 мм.

Размечаются отверстия для труб-перемычек, патрубков для подсоединения регистра к системам и кранам Маевского. Отверстия высверливают дрелью.

Перед тем как сварить регистр, необходимо разместить все заготовки на строго горизонтальной поверхности — металлическом верстаке или площадке во дворе.

Последовательность сборочных работ

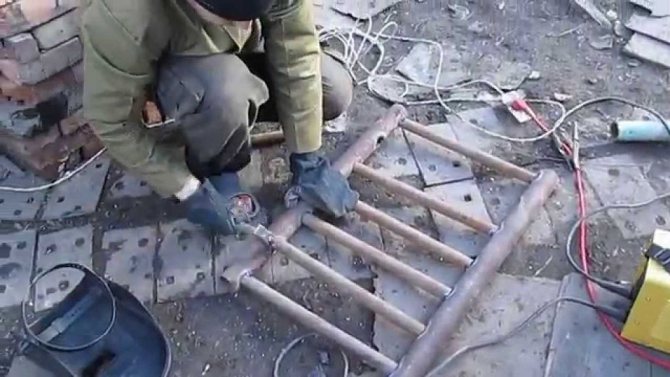

Работы по сборке регистра выполняются в следующем порядке:

• При горизонтальном размещении заготовок фиксируют перемычки и прутки (при необходимости), прихватывают в нескольких местах сваркой. С одной стороны прибора между трубами вваривается трубка-перемычка, с другой — пруток, соединяющий две нитки.
• Затем устанавливают конструкцию вертикально, приваривают перемычки и прутки.
• Сначала проваривают тонким швом, далее проверяют все углы и размеры, проваривают толстым рабочим швом.
• Внутреннюю полость труб очищают от пыли и шлака, попавших в процессе сварки.
• Прихватывают пластинки-заглушки к торцам труб.
• Приваривают заглушки — так же двумя швами, как и перемычки.
• Сварочные швы зачищают болгаркой.
• К боковым отверстиям приваривают патрубки с резьбой.
• Устанавливают кран Маевского.
• Перед тем как подключить, прибор необходимо испытать. Для системы в многоэтажном доме он должен выдерживать 1,6 МПа или 16 атмосфер; для частного дома достаточно и 5 атмосфер — в небольших системах высокого давления не бывает.

Монтаж регистра в систему отопления

Монтаж регистра принципиально не отличается от монтажа радиатора — на входе-выходе устанавливаются краны с накидными гайками, на патрубке вверху — кран Маевского.

В системе с регистрами температура теплоносителя падает быстрее, поэтому применение однотрубной системы отопления нежелательно.

Видео процесса

Процесс изготовления регистра в деталях можно увидеть на видео:

Самостоятельная установка

Разъёмный болтовой монтаж Два способа монтажа:

• разъемное болтовое соединение;
• не разъемное сварочное соединение.

В системах, где не используется насосное оборудование и где движущей силой является разница его парциального давления таких проблем нет.

Правила монтажа:

• Рекомендуемое расстояние, в соответствии с технологическим процессом, от стены и окон не меньше 20см.
• Разъемный монтаж требует использования только паранитовых подкладок или льна применяемого в сантехнических работах;
• Все стальные регистры отопления непременно красятся, во избежание ржавления.
• Монтаж лучше не проводить в сезон отопления.

Сравнительный анализ расчетной и мощности по факту регистра возможно произвести по окончанию испытательного пуска системы, и при необходимости внести конструктивные изменения.

Как улучшить эффективность регистров

Слой краски должен быть минимален — это уменьшает теплоотдачу. Необходимо регулярно мыть и очищать от пыли приборы — это также увеличивает теплоотдачу.

Нельзя заставлять отопительные системы мебелью, закрывать неметаллическими экранами (из дерева, гипсокартона, бамбука, пластмассы), плотными шторами. Металлическими экранами тоже нежелательно, но красота требует жертв.

Самые эффективные материалы с точки зрения теплопередачи — медь, алюминий и оребренные трубы, особенно биметаллические — нержавейка с алюминием.

Проложенный за отопительный прибор пятимиллиметровый слой пенофола (фольгированного вспененного полиэтилена) повышает температуру в помещении на один градус Цельсия.

Что такое регистры с нагревателем?

Зачастую в продаже можно встретить рассматриваемые приборы с ТЭНом – нагревательным элементом. Такие приборы часто выручают в помещениях, где прокладка коммуникаций невозможна, либо затруднена.

Мощность нагревательного встроенного элемента может быть достаточно большой – от 1,6 до 5 кВт, напряжение – 220 В, ток – 50 Гц, однофазный переменный. Возможна также комплектация насосом для большей эффективности теплообмена за счет циркуляции.

При автономном режиме работы прибор заполняется антифризом – ТЭН при этом поддерживает температуру 80 градусов. В случае общей, либо центральной системы отопления нагреватель будет компенсировать падение температуры в системе либо отключится вовсе.

Как сделать самодельный регистр из профильных, гладких стальных труб

Сварочные работы, лежащие в основе изготовления регистров для системы отопления, требуют наличия определённого количества разных инструментов и материалов.

Инструменты и материалы для изготовления своими руками

Кроме сварочного аппарата, потребуются следующие приспособления:

• для резки: болгарка, плазморез или газовая горелка (резак);
• рулетка и карандаш;
• молоток и газовый ключ;
• строительный уровень;

Материалы для сварки:

• электроды, если используется электросварка;
• проволока, если газовая;
• кислород и ацетилен в баллонах.

Порядок проведения работ: как сварить конструкцию?

В зависимости от выбранного типа конструкции (секционные или змеевиковые) сборка регистров будет разительно отличаться. Самые сложные — секционные, потому что в них больше всего стыков разных по размеру элементов.

Перед тем как переходить к сборке регистра, необходимо сделать чертеж, разобраться с размерами и количеством. Они зависят от теплоотдачи трубы. К примеру, 1 м трубы диаметром 60 мм или сечением 60х60 мм толщиною 3 мм предназначается для обогрева 1 м² площади отапливаемого помещения с учётом, что высота потолков не превышает 3 м.

Первое, что необходимо сделать, это нарезать из выбранной трубы отрезки в соответствии с расчётной длиною секций. Торцы обязательно шлифуются и очищаются от окалин и заусенец.

Перед тем как собрать секционные приборы, нужно нанести на них разметки, по которым будут устанавливаться перемычки. Обычно это 10—20 см от краёв секционных труб. Тут же на верхнем элементе делается отметка, где будет установлен сгон для воздухоотводчика (крана Маевского). Он располагается на противоположной стороне и по краю секции, и по внешней плоскости.

1. Газовой горелкой или плазморезом в трубах по отметкам делаются отверстия с учётом, чтобы в них могла войти труба перемычки.
2. Вырезаются из труб меньшего диаметра сами перемычки в 30—50 см.
3. Из металлического профиля вырезаются отрезки такой же длины, что и трубные перемычки. Их устанавливат в виде опор под трубы секций с противоположной стороны от установки элемента примыкания.
4. Вырезаются из листового металла толщиною 3—4 мм заглушки по форме основной трубы (круг или прямоугольник). В двух из них делаются отверстия для сгонов, к которым будут через отсекающие краны подключаться контур подачи и обратки системы отопления.
5. В первую очередь к секциям привариваются заглушки.
6. К последним привариваются сгоны.
7. Производится сварка перемычек с трубными секциями.
8. Тут же прикрепляются сваркой и опорные элементы из вырезанных стальных профилей.
9. Приваривается патрубок для установки крана Маевского.
10. Все швы зачищаются болгаркой и шлифовальным диском.

Процесс сборки и сварки лучше проводить на ровной плоскости, на которую укладываются два или три деревянных бруска (их можно заменить стальными профилями: уголком или швеллером). Именно на брусках параллельно друг другу раскладываются трубные отрезки с учётом расстояния между секциями. Как только конструкция будет собрана прихватками, можно начинать провар всех швов, вращая прибор так, чтобы сварка производилась только в горизонтальной плоскости.

Что касается монтажа регистров. В зависимости от того, к какой плоскости они будут крепиться, необходимо продумать и крепёжные детали. Есть несколько часто используемых вариантов.

Если прибор будет опираться на напольное основание, то под него устанавливают ножки. Если он будет крепиться к стене, то используют обычные кронштейны с загнутыми крюками вверх.

После полной сборки регистра, его надо проверить на герметичность швов. Для этого один из сгонов закрывают резьбовой заглушкой, а через второй заливают воду. Проверяются сварочные швы. Если обнаружен подтёк, то дефектное место ещё раз проваривают и зачищают. После всех проведённых операций прибор окрашивают.

Изготовление змеевикового регистра намного проще. Во-первых, отводы — готовые заводские детали, которые подбираются по диаметру трубной секции. Во-вторых, они варятся между собой точно так же, как и с трубой.

Сначала соединяют по два отвода между собой. Полученный С-образный фитинг последовательно соединяют с концами двух труб, объединяя их в единую конструкцию. В двух свободных торцах регистра устанавливаются заглушки, в которых предварительно проделываются отверстия, и привариваются сгоны.
