Устройство стропильной системы вальмовой крыши: основные элементы конструкции

Особенности и типы опор

• Устройство нарожников и промежуточных стропил
• Крепеж нарожников

Как сделать расчеты

Вальмовая – это крыша, которая максимально удовлетворяет требованиям эстетичности и оригинальности, гармонично вписывается практически в любой окружающий ландшафт. Более того, ее стропильная система пока самая надежная геометрическая конструкция для защиты дома от ветровых нагрузок.

Основная задача крыши это защита дома от осадков. Чтобы кровля при этом была максимально функциональной, ее проектируют с уклоном скатов для удаления основной массы снега и дождевой воды. При этом вся несущая конструкция стропил должна быть прочной, чтобы выдерживать значительные нагрузки.

Оптимально будет выполнять такую работу классическая двухскатная крыша, либо четырехскатная стропильная система вальмовой крыши: схема возведения подобной конструкции позволяет получить кровлю, которую отличают:

• высокая надежность,
• универсальность,
• долгий эксплуатационный срок,
• обтекаемая форма устраняет эффект парусности, то есть ветровой нагрузки в районе фронтонов.

Вальмовая крыша

Крыша данного типа состоит из четырех скатов, два из которых располагаются в форме трапеции, а еще два ската устанавливаются в виде треугольников. Существуют также и полувальмовые крыши, конструкция которых не предвидит установку треугольного ската таким образом, чтобы он доходил до карниза или конька. Но это уже совершенно другая история.

Сложности в создании вальмовой крыши заключаются в том, что стропильную систему достаточно сложно создать. Если принимать во внимание другие аспекты, от обычных скатных кровель она практически ничем не отличается.

Инструкция по строительству крыши

Первым делом важно определить конструкцию будущей крыши, необходимые для ее возведения материалы и крепежные детали, а также их количество. Можно рассчитать приблизительный бюджет работ

Установка самой конструкции начинается с возведения основы под стропила. Это, так называемый, армированный пояс. Он изготавливается из бетона, усиленного металлической сеткой и повторяет контуры стен. Его задача не только создавать дополнительную основу для стропил, но также снимать лишнюю нагрузку с хрупких оконных проемов и усиливать всю конструкцию в целом.

Следующий этап – установка системы стропил. Как правило, собирают на земле и уже в готовом виде поднимают наверх. Нижние концы балок должны выступать за внешний край стены на некоторое расстояние. Делается это для организации карнизных свесов. Следует внимательно соблюдать пропорции при сборке конструкции. От этого зависит не только внешний вид вашего строения, но и устойчивость.

Далее следует установка обрешетки, на которую впоследствии будут крепиться гидроизоляционные и кровельные материалы. В качестве гидроизоляции может быть использован обыкновенный кровельный битум. Обрешетка бывает двух видов: сплошная и разреженная. Выбор одного из них зависит от того, какая кровля для крыши эркера вам необходима. Для гибких материалов лучше делать сплошную обрешетку. Тогда как для металлочерепицы или профлиста подойдет и разреженная (ячеистая). В последнюю очередь устанавливаются ендовые планки. Они соединяют кровлю эркерной крыши с основной. Благодаря им обеспечивается надежная изоляция стыков. Под них не будет затекать вода и попадать грязь, что позволит слою гидро- и звукоизоляции прослужить вам гораздо дольше. Прямоугольная или вальмовая крыша дома делается примерно по такому же алгоритму. Разница будет только в форме стропил и их количестве.

Особенности возведения

Сама процедура возведения вальмовой крыши условно разделяется на несколько важных этапов:

• составление чертежей проекта;
• проведение расчетов;
• устройство стропильной системы;
• гидро- и теплоизолирование крыши;
• проведение кровельных работ.

Все вальмовые крыши имеют стропильную систему, которая состоит из стропильных ног, нарожников, накосных стропил, шпренгельной фермы.

Шпренгельная ферма — это брус или балка, которая подкладывается на мауэрлат стен с угловым сходом. Чтобы данный брус не прогибался в процессе эксплуатации, к нему дополнительно устанавливаются два подкоса. В процессе строительства частного дома подобная конструкция не нуждается в дополнительной проверке всех расчетов. Балка или брус может иметь размер 10х15 см, стойки 10х10 см, а подкосы — 10х5 см.

Нарожники часто называют стропильными полуногами, поскольку с виду напоминают укороченные стропила. Они опираются на накосные стропила.

Накосные стропила направляют к углам торца дома от конька. Обычно они несут повышенную нагрузку. Из-за своеобразного расположения часто их называют диагональными.

Стропила вальмовой крыши

Изначально придется сделать разметку и произвести расчеты вальмовой кровли. Торцы мауэлата должны содержать информацию о том, в каком направлении будет проходить осевая линия. Разметка в данном случае имеет большое значение, поскольку она используется в качестве ориентира для конька. И только после этого можно будет перейти к разметке места установки стропильных ног.

Накосные стропила создаются из двух досок, скрепленных воедино. Важно убедиться в том, что эти доски смогут без проблем выдержать нагрузку, заявленную в расчетах. Если есть подозрения на то, что нагрузка будет слишком большой, в месте стыка досок можно подложить специальную опорную доску. Она будет служить в качестве защитного средства при слишком большой нагрузке на кровлю.

Если пролет перекрывается стропилом на длину до семи метров, специалисты рекомендуют устанавливать один подкос, расположенный вверху. Если длина пролета не больше семи метров, но и не выше девяти, нижняя часть обязательно должна содержать шпренгельную стойку (ферму).

При наличии более длинного стропила крайне желательно сделать так, чтобы он имел дополнительную опору. Если в составе перекрытия, из которого состоит крыша вальмовая, находится железобетонная плита, опора ставится непосредственно на это перекрытие. В другом случае придется использовать дополнительную поперечную балку.

Разновидности

Вальмовая крыша подразделяется на несколько видов, в зависимости от формы ее конструкции.

Классический вид

Диагональные ребра конструкции опираются на коньковый пробег, а свесы находятся на одинаковой высоте.

Шатровая крыша

Не имеет прогона конька. Все ребра конструкции сводятся в одну точку. Для оформления строений с эркером такой вид крыши не подходит, так как форма коробки дома должна быть квадратной.

Полувальный вид

Отличает от классического вида наличием фронтонов, в которых устанавливаются окна для обустройства жилой чердачной комнаты. Такой вид подразделяется на подвиды, и некоторые из них можно использовать для обустройства строений с эркером.

Ломаная крыша

Данный вид состоит из сложной конструкции, так как все стороны имеют разнообразный размер, с расхождением под разными уклонами. Такой вид придает дому эффектный и оригинальный вид и отлично подходит для обустройства эркеров. Крыша с эркером, стропильная система которой имеет ломаный каркас, позволяет сохранить максимум свободного пространства, для оформления чердачного помещения.

Монтаж стропильной системы

Главным условием правильно созданной вальмовой кровли является унификация материалов. То есть, конструкция вальмовой крыши не должна содержать в себе разные материалы.

Перед тем, как приступить к непосредственной установке стропильной системы, крепят мауэрлат по верхнему краю стен.

Далее укладывают центральную балку. Обратите внимание — укладка должна производиться максимально точно — по меткам, нанесенным предварительно на всех торцах дома. Непосредственно на центральную балку крепятся стойки для конькового бруса. Они закрепляются раскосами и упорами. Установленные стойки должны быть строго вертикальными. Для контролирования вертикальности используется отвес и уровень.

На установленные стойки укладывают коньковый брус. Отметим, что это самый главный этап. Правильное его выполнение будет оказывать влияние на дальнейшую геометрию всей без исключения кровли. Коньковые брусья обязательно должны лежать на идентичной высоте от перекрытия дома, сохраняя горизонтальную форму.

Установив коньковый брус, можно приступать к непосредственному устройству вальмовой кровли. Устройство заключается в правильном креплении остальных элементов стропильной системы.

Монтаж накосных стропил.

Точность установки этих частей оказывает непосредственное влияние на вид крыши в целом. Диагональные (накосные) стропила скрепляются одним концом к мауэрлату а вторым — к коньку. На конце конькового бруса создают двойной скос, причем это делается таким образом, чтобы плоскости бруса и плоскости скосов стропильной системы были идентичными. Обратите внимание – расчет вальмовой крыши в данном случае должен быть идеальным.

Затем производится установка промежуточных частей стропильной системы. Шаг рядовых стропил зависит от того, какой тип кровельного материала выбрал владелец. Главным условием установки является параллельность стропил относительно друг друга.

Нарожники устанавливаются к диагональным стропилам в разных местах. Каждая сторона должна располагаться параллельно относительно рядовых стропил.

Закончив работы по установке элементов стропильной системы, можно приступить к дальнейшему обустройству обрешетки, установке гидро- и теплоизоляционных материалов, а также установке покрытия вальмовой четырехскатной кровли. Обязательным условием является обработка деревянных элементов конструкции специальными антисептическими и противопожарными средствами, которые повысят срок эксплуатации крыши на долгие годы. Обрешетку следует укладывать в перпендикулярной позиции относительно стропил. Ее можно сделать как сплошной, так и с наличием небольших зазоров. Выбор типа обрешетки зависит от подбора кровельного материала.

Крышная терминология

Что такое угель

Железное кольцо, насаживаемое на сваю, для предупреждения расщепа во время забивки. Для 6-вершковой сваи вес кольца 6 фун. Для другого размера свай вес кольца увеличивается сообразно диаметру. Одно кольцо может служить для забивки 50 свай.

Что такое мауэрлат

Мауэрлат представляет собой деревянное крепление (в случае металлической стропильной системы его роль может играть двутавр или швеллер), которое укладывают на верхний ряд кирпичной кладки или армопояс, причем к стене его привязывают максимально жестко.

Это крепление выполняет две основных функции:

• Распределение сосредоточенной нагрузки стропильных ног равномерно по всей несущей стене здания.
• Крепление стропильной системы к коробке дома.

Что такое конек крыши

Конек крыши образован смыканием плоскостей скатов. В зависимости от типа стропильной конструкции, коньком может служить брус, смонтированный на специальных вертикальных стойках или закрепленный на фронтонах дома. На коньковый брус (прогон) опираются верхней частью стропильные ноги.

Что такое софит крыши

Софиты – это панели с полимерным покрытием, которые закрепляют к коробу вдоль кромки крыши. Панели изготовливают на основе таких материалов, как алюминий, пластик и медь. При их стыковке используется замковый способ. Такой принцип соединения значительно облегчает монтаж софитов на карниз крыши. Более того, при этом можно скрыть крепления.

Можно сказать, что соффиты по сути – та же вагонка или сайдинг, но предназначены для декорирования потолка.

Что такое балка перекрытия крыши

Традиционно в домах используются деревянные и железобетонные перекрытия. Они представляют собой разделительную плоскость между этажами здания. Каждое из них устанавливается по основным несущим элементам – балкам перекрытия. Их прочность очень важна. Помимо той нагрузки, которое выдерживает само перекрытие, балки принимают на себя еще и вес самой разделяющей этажи конструкции.

Что такое нарожники крыши

Укороченная стропильная нога, поддерживающая участок ската между накосной стропильной ногой и свесомкрыши

На вальмовых крышах и крышах с ендовами необходимо устанавливать стропила направленные к углам стен (внешним или внутренним). Эти стропильные ноги называются диагональными или накосными. Диагональные стропила длиннее обычных, кроме того, на них опираются укороченные стропила скатов (стропильные полуноги), которые называются нарожниками.

Поэтому накосные стропила, как правило, несут нагрузку примерно в полтора раза большую, чем обычные стропила. Длина диагональных стропил превышает стандартную длину досок, поэтому стропила делают спаренным. Спаривание накосной стропильной ноги решает сразу три задачи: во-первых, удвоенное сечение способно нести увеличенную нагрузку; во-вторых, сплачивание досок позволяет получить длинную неразрезную балку; в-третьих, спаривание стропил унифицирует типоразмер применяемых деталей. Сдваивание стропил позволяет применять для устройства накосных стропил те же доски, что и для обычных стропил. Иными словами, применение досок одной высоты для изготовления всех видов стропил упрощает конструктивные решения узлов крыши.

Что такое фронтон

Фронтоном крыши называют верхнюю часть переднего фасада сооружения, которая ограничена карнизом и двумя скатами крыши.

Помимо эстетической нагрузки, фронтоны выполняют и защитные функции:

• Предотвращают попадание дождя и ветра внутрь чердачного пространства. При этом кровля должна на 30-40 см выступать за фронтон.
• Равномерно распределяя нагрузку от крыш на несущие стены домов, служат опорами для стропильных систем крыш.

На фронтон крыши в большой степени влияет ветер.

При составлении проекта дома необходимо учесть следующее:

• тип примененной кровли и скорость ветра на местности
• общую высоту здания над уровнем моря
• специфические особенности места, где будет возводиться постройка
• характеристики сопротивляемости здания ветру

Однако при определении параметров, приведенных выше, нужно учесть, что они могут меняться в зависимости от того, как будет меняться геометрия дома в процессе строительства.

Что такое ригель

Ригель (нем. Riegel — поперечина), в строительстве — линейный несущий элемент (сплошной или решетчатый) в конструкциях зданий и сооружений. Соединяет стойки, колонны (ригель рамы); служит опорой прогонов, плит (ригель перекрытия, покрытия). Выполняется из железобетона, стали, дерева.

Достоинства и недостатки

Вальмовая кровля с эркером обладает такими преимуществами:

• Кровельная конструкция имеет привлекательный и оригинальный дизайн, что делает строение необычным.
• Вальмовая кровля устойчива к ветровым нагрузкам, из-за отсутствия фронтонов. Чем меньше угол скатов конструкции, тем меньше ветер воздействует на стропильный каркас.
• Обтекаемая форма всех сторон обладает хорошей стойкостью к разнообразным осадкам.
• Процесс утепления такой крыши упрощен тем, что пирог находится внутри конструкции.
• В зависимости от высоты и наклона сторон кровли, возможно использование внутреннего помещения для оформления жилой комнаты.
• Оформление крыши может быть с большим свесом, обеспечивая тем самым дополнительную защиту для стен дома.
• Благодаря отсутствию фронтонов у вальмовой крыши, нагрузка на фундамент дома распределяется равномерно, а также она становится значительно меньше.

Недостатки:

• Недостатком таких конструкций является сложность их возведения. При допущении хоть мало-мальских погрешностей, надежность конструкции будет под вопросом.
• Строительство такой крыши требует больших затрат.

Элементы стропильной системы

Не только начинающему строителю, но и профессионалу бывает нелегко разобраться в счете на оплату материалов, спецификации или проекте при возведении скатной кровли. Непонятные для обывателя ендова, мауэрлат, кобылка, щипец, и другие незнакомые слова, могут поставить в ступор или посеять сомнения в искренности исполнителя заказа. Чтобы такого не происходило в статье собраны основные специальные понятия и определения.

Основой скатной кровли является стропильная система

в виде треугольника. Почему именно треугольник? Это наиболее жесткая и экономичная конструкция для такой задачи.

В качестве материала для системы стропил в частном строительстве используют дерево, брус и доски. Для более серьезных сооружений каркас делается из металла. В первую очередь рассмотрим основные элементы стропильной системы и узнаем для чего они нужны.

Для примера взята вальмовая кровля, т.к. ее конструкция позволяет показать максимум элементов стропильной системы.

Стропило

или стропильная нога принимает на себя основную нагрузку кровельного покрытия и снега с ветром. Эта нагрузка идет на мауэрлат, который в свою очередь передает ее на несущие стены. Чем больше нагрузка, чем чаще нужно ставить стропила.

Диагональные стропила

(накосные ноги) используются в вальмовых крышах и устанавливаются в количестве 4-х штук. Нижняя часть досок упирается в углы дома, верхние сходятся к торцам конькового прогона.

Коньковый прогон

– это вершина стропильной конструкции крыши и основа для конька. Брус делают из бревна широкого сечения или сколачивают вместе две доски толщиной от 50 мм.

Беседка с четырехскатной крышей

Беседка с вальмовой кровлей станет эталоном дизайнерского решения, а при условии грамотного расчёта и обустройства будет отличаться надёжностью и долговечностью эксплуатации. Собрать четырехскатную крышу будет несложно собственноручно. Такая конструкция подходит для беседки в виде прямоугольника или квадрата. Первый вариант представляет собой сборку вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных скатов. Второй вариант — это шатровая вальмовая крыша, состоящая из 4 равнобедренных треугольных скатов.

Вальмовая крыша для квадратной беседки состоит из четырех одинаковых треугольных секций

Четырехскатная кровля является прекрасным выбором при строительстве беседки, поскольку она допускает применение любых кровельных покрытий, а удобная конструкция обеспечивает свободный угол обзора, её легко можно обустроить, например, в китайском стиле, добавив свесам длины и несколько изогнутых диагональных стропил.

На подготовительном этапе работы делается чертёж будущей крыши с учётом основных факторов:

• веса всех стропил и их дополнительных элементов;
• массы кровельного покрытия и гидроизоляции;
• уровня климатических нагрузок, слоя снежных масс;
• веса строителей, обслуживающих крышу;
• нагрузки от оборудования, которое планируется установить на стропильной системе.

От того, каким будет наклон скатов и какие материалы выбраны для покрытия кровли, напрямую зависят особенности установки, например, шаг расположения реек обрешётки и стропильной системы. И всё это сказывается на общем весе постройки.

Продлить срок службы деревянной беседки можно, предварительно обработав все её элементы специальными антисептическими пропитками, а также огнезащитным средством. Наносятся все эти составы достаточно просто обычной кистью или валиком.

Опорой для четырехскатной крыши беседки могут быть деревянные, кирпичные стены либо стойки опорного каркаса. Если в работе используется кирпич, то конструкция получится капитальной и потребует возведения прочного фундамента, способного выдерживать большие нагрузки. Строительство вальмовой крыши на такой беседке в целом сходно с установкой кровли на жилом доме или другом крупногабаритном строении.

Небольшие вальмовые крыши можно собирать на опорах из столбов, которые предварительно следует хорошо закрепить

Если же беседка устанавливается на деревянные столбы, то следует предварительно проверить прочность закрепления её опор, они должны стоять строго вертикально, а для жёсткости и устойчивости каркаса снизу их перевязывают перемычками. Сверху тоже монтируются перемычки, которые будут являться обвязкой под скатную конструкцию. Из-за высокой нагрузки опоры могут постепенно разойтись, поэтому рекомендуется заранее скрепить их на верхних концах с помощью диагональных перемычек, а в местах стыковки проложить деревянные или стальные накладки.

Пошаговая инструкция по установке вальмовой крыши для беседки

1. Сначала крепят коньковый брус со специальными подкосами и вертикальными опорами.
2. Далее для формирования кровельных скатов укладывают диагональные стропила. Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок – «кобылок», которые удлиняют накосные стропила.
3. Затем выполняют монтаж центральных и промежуточных стропил и нарожников.
4. Для защиты деревянных элементов от воздействия влаги поверх стропил укладывают покрытие из гидроизоляционной мембраны.
5. На слой гидроизоляции монтируют обрешётку, а при необходимости оборудования дополнительной вентиляции устанавливают и контробрешётку.
6. На завершающем этапе работы крепят кровельный материал.

Шатровую крышу собирают так же, как и обычную вальмовую, исключая монтаж конькового бруса. При этом производится связка диагональных стропил в коньковый узел.

Видео: строительство беседки и барбекю своими руками

Недостаток опыта строительства кровельных конструкций может негативно сказаться на качестве будущей крыше и степени защиты всего сооружения, поэтому для выполнения подобного рода работ рекомендуется обратиться к профессиональным строительным бригадам. При правильном подходе вальмовая крыша станет прекрасной архитектурной конструкцией дома, беседки и любых других построек.

Основные элементы скатной кровли

Поверх стропильной системы укладывается основное покрытие, выполняются узлы примыканий и защита кровельного пирога.

Кровельный скат

самая большая и объемная часть кровли, представляет собой плоскость крыши. Именно для по этой плоскости выбирают тип кровельного покрытия, цвет, фактуру.

Конек

– это горизонтальная линия, которая образуется в результате пересечения двух скатов. Часто в коньковой части предусматривают проходы для организации вентиляции подкровельного пространства. Само понятие «конек» пошло еще со времен язычества, когда самую высшую точку на избе украшали резной головой коня в качестве оберега. Таким образом, хозяева показывали, что они почитают и уважают богов.

Наклонные ребра

идут от карниза и заканчиваются или вершиной. Например, кровля в виде башни из треугольных секторов. Представляют собой внешний угол, который образует соединение двух смежных скатов.

В местах где образуется встречный водному потоку внутренний угол, например, печная труба прямоугольного сечения, устанавливается разжелобок

, который разрезает водный поток и отводит в обход трубы. Это одно из самых уязвимых мест на кровельном скате и поэтому нуждается в особом внимании.

Фронтонная стена

или фронтон завершает фасадную часть здания и ограничена с двух сторон кровельными скатами и карнизом.

Фронтоны (щипец , торцы ) – торцевая часть ската со стороны фронтонов. Фронтоны оформляются фронтонными элементами (фронтонная черепица, фронтонная планка, щипцовый элемент), которые защищают стропила, торцевую доску и фасад здания от воды. Фронтон еще могут называть щипец или просто торец.

От ширины карнизного свеса зависит будут ли попадать дождь или капель со ската на фасад дома, подхватываемые ветром, или нет. Желательно чтобы карнизный свес был 500мм, а для кровель с неорганизованным водостоком не менее 600мм.

На домах с разноуровневыми крышами как правило встречаются места где кровельный скат упирается в фасад. Узел сопряжения кровли с вертикальной стеной называется примыкание

. В таких случаях узел выполняют при помощи металлических угловых планок, которые монтируются поверх профилированных жестких материалов (металлочерепица, профлист и т.п.). Если кровля из битумной черепицы, покрытие укладывают с заходом на примыкающую стену и крепят рейкой.

Ендова

– это внутренний угол, который образуется пересечением двух скатов. При устройстве ендовы на мягкой кровле, на обрешетку из ОСП сначала укладывают подкладочный ковер, затем по оси фиксируют специальный ендовный ковер. После этого укладываются гонты битумной черепицы.

Лобовая доска

– крепится к торцам стропильных ног в карнизной части. Лобовая доска защищает стропильные ноги от намокания, а также к ней крепят кронштейны желоба водосточной системы.

Нижнюю часть карнизного свеса зашивают софитными планками. Софит

служит архитектурным элементом и защищает подкровельное пространство от задувания осадков, пыли, листвы, а также попадания насекомых и птиц. Часто в качестве софитов выбирают готовые специальные сайдинг-панели, которые могут быть сплошными или с перфорацией. Софиты с перфорацией обеспечивают приток воздуха для обеспечения вентиляции подкровельного пространства.

Если перед вами стоит задача по возведению кровли, то вы всегда можете обратиться к специалистам нашей компании для консультации по кровельным материалам, за расчетом материалов и организации поставки всего кровельного пирога.

Конструкция сложных кровель

Существует масса вариантов сочленения фрагментов кровли разной конструкции, в том числе и вальмовых скатов. Например, выступающую часть здания – эркер покрывают вальмовой крышей.

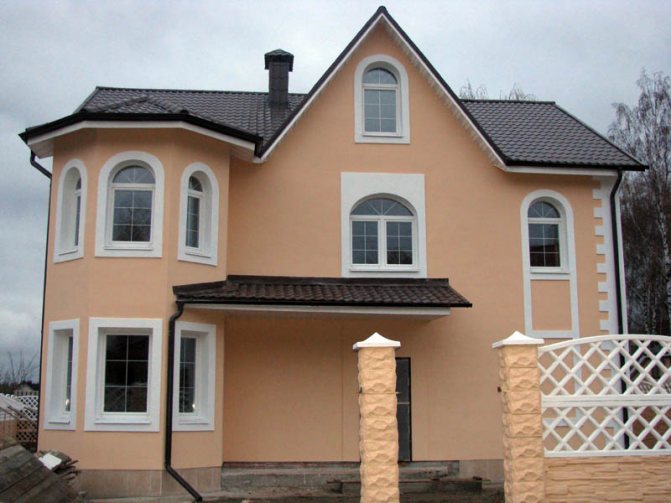

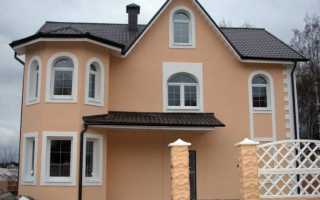

Вальмовый каркас эркера:

Самые популярные виды строения крыш с включением элементов вальмовой кровли – это крыши:

• голландская;
• датская;
• шатровая.

Голландская

Кровли такого типа отличает наличие коротких вальм, низ которых находится гораздо выше свесов смежных скатов. Это позволяет на фасаде 2-го этажа дома размещать окна. На нижнем снимке представлен такой дом с голландской крышей.

Крыша – голландка:

Датская

Крыши такой конструкции получили большое распространение в странах Западной Европы. Они впервые появились в Дании. В России они стали появляться сравнительно недавно. Их особенностью является то, что благодаря фронтону, на мансарде можно установить обычные вертикальные окна.

Шатровая

Вальмовая шатровая крыша – это упрощённый вариант стандартной вальмовой кровли. Отсутствие трапециевидных скатов позволяет избавиться от лишних опорных и усиливающих элементов. Следует отметить то, что данный вариант крыши приемлем для тех домов, которые в плане имеют вид квадрата.

Каркас шатровой крыши:

Стропильная система вальмовой крыши — устройство, необходимые материалы и усиление кровли

Вальмовая кровля (стропила)

Иногда богатство фантазии и смелость застройщиков вызывают восхищение и попросту поражают.

Обратите внимание на архитектурное разнообразие и вычурность крыш коттеджей и частных домов. Очень много инновационных решений.

Но всё ещё самая надёжная герметичная конструкция для защиты дома – это стропильный механизм вальмовой крыши – особый вид 4-хкаркасной кровли.

Типы вальмовых крыш:

• Шатровая – когда дом имеет в основании квадрат
• Датская либо полувальмовая – когда вальмы усечены сверху, а не монтируются на полную высоту
• Крыша, у которой сочетаются каты разной крутизны, называется ломаной
• Мансардная полувальмовая – с треугольными маленькими вальмами, которые устанавливаются над фронтами.

Из чего состоит?

Прежде, чем возводить стропильную систему, нужно положить брус, на который потом будут опираться стропила.

До того, как укладывать мауэрлат, нужно оборудовать армопояс из железобетона, усиливающий несущую функцию стены и в то же время являющийся горизонтальной ровной поверхностью для укладки мауэрлата. По верху стенки из кирпича выставляют опалубку, куда заливают бетон и устанавливают арматурный каркас.

При заливке бетона немаловажно строго соблюдать горизонтальность по всему периметру здания. В ходе монтажа арматурного каркаса к нему прикрепляются шпильки из цинкованного металла диаметром десять миллиметров.

Они должны быть настолько длинными, чтобы их верх выступал из бруса на три сантиметра.

Когда бетон станет прочным, его верхнюю часть мажут горячим битумом и наклеивают рубероид, чтобы защитить древесину мауэрлата от загнивания.

На выступающие шпильки насаживают брус, в котором преждевременно просверлили отверстия, и затягивают гайки.

Как мауэрлат для каркаса вальмовой крыши применяется деревянный брус сечением сто на сто пятьдесят миллиметров либо сто пятьдесят на пятьдесят миллиметров. Деревянный брус необходимо обработать антисептиком.

На мауэрлат кладут центральную балку, параллельно будущему коньку, на которую потом установят стойки, которые поддерживают конёк.

Весь каркас складывается из стропил вальмовой кровли, которые в свою очередь делятся на:

• Диагональные,
• Нарожники,
• Затяжки,
• Накосные,
• Рядовые стропила,
• Подкосы.

Порой используются такие конструктивные детали, как шпренгель увеличения накосных стропил.

Все детали стропильной системы делаются их дерева хвойных пород, которое высушено до состояния влажности двадцать процентов.

Иногда при больших пролётах стропильные ноги удлиняют с помощью спаривания 2-х досок. Это не просто удлиняет стропильные ноги, однако и делает их прочнее.

Все деревянные детали стропильной системы должны быть обязательно обработаны антисептирующими средствами. В результате эта операция увеличит период эксплуатации всей конструкции.

Внешний вид

Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

Устройство крыши вальмового вида складывается из следующих составляющих:

1. Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
2. Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
3. Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
4. Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
5. Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.
6. Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.
7. Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
8. Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.

Плюсы конструкции

Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:

• Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
• Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
• Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
• Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
• Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
• Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.

Минусы конструкции

Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:

1. Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
2. Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
3. Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
4. Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.

Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса

Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы

Монтаж и укладка по шагам

Строение стропильной системы вальмовой крыши начинается с монтажа вертикальных стоек, которые поддерживают коньковый брус.

Стойки, которые держат конёк, прикрепляются к основной балке системой укосов. Потом начинается монтаж диагональных стропил. В качестве стропил можно применять обрезную доску сечением пятьдесят на сто пятьдесят миллиметров.

Диагональные либо накосные стропила – это главные детали в стропильной системе. Они несут главную нагрузку, и правильностью их монтажа определяется вся надёжность и геометрия крыши:

• Диагональные стропила должны быть одинаковой длины. Как раз эти детали регулируют кровельный свес.
• Обычно, кровельные свесы изготавливаются в рамках пятидесяти-шестидесяти сантиметров, однако в областях с сильным ветром свес может достигать одного метра.
• Основная сложность состоит в верном стыковании диагональных стропил, центрального стропила и конькового бруса со стороны торцевой части дома

Строение стропильной системы подразумевает в первую очередь монтаж накосных стропил, после чего устанавливаются рядовые стропила с конкретным шагом. Расстояние между ними высчитывается, учитывая ширину теплоизоляционных плит.

Обычно, шаг обычных стропил выдерживается в рамках шестидесяти сантиметров. Рядовые стропила прикрепляются к мауэрлату и коньковому брусу методом врубки.

Плюс ко всему их установка дополнительно закрепляется постановкой верхних стяжек и ригелей.

Важно: Не забывайте про шпильки, на которых закреплён мауэрлат. Обычные стропила не должны опираться на данные места, чтобы не было лишних проблем с креплением и врубкой.

К диагональным стропилам прикрепляется по одному нарожнику с каждого бока, связывающие мауэрлат с накосными стропилами. Они не должны в одном месте стыковаться накосным стропилом.

Нарожники и рядовые стропила монтируются параллельно один одному и под прямым углом по отношению к коньковому брусу.
