В последнее время все более широкое применение находит металлическая гофра для проводки. Ее основное назначение заключается в надежной защите кабелей и проводов от теплового воздействия, механических повреждений и обеспечении пожарной безопасности. Помимо перечисленного, гофрированный шланг – это дополнительного рода страховка от получения электротравмы.
Металлическая гофра для прокладки кабелей – отличная альтернатива аналогичной продукции из ПВХ
Разновидности гофрированных труб
Прежде чем приобретать ту или иную разновидность металлической гофры для размещения проводки, следует разобраться с их модификациями и основными характеристиками.

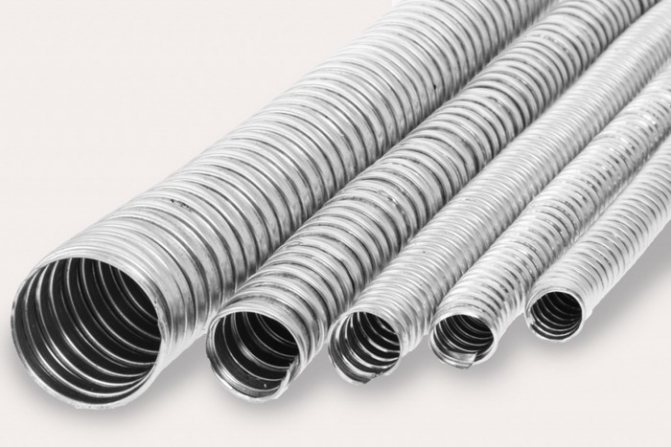

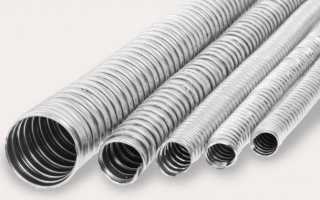

На рынке представлен широкий ассортимент металлических рукавов для кабелей
Чисто внешне любая металлогофра представляет собой трубу с ребрами жесткости. Последние позволяют ей не только переносить ощутимые нагрузки, но и иметь достаточную для прокладки электросетей гибкость. Описанные характеристики гофры для электрической проводки делают возможным ее использование не только в сфере энергетики, но и в областях народного хозяйства.
Металлические гофрированные трубы для прокладки кабелей подразделяют на три основных вида:
- Р3-Ц, Р3-ЦХ, Р3-ЦА (выполненные из оцинкованной стали);
- Р3-СЛ, Р3-СЛ-Х (выполненные из белой жести с напылением оловом);
- Р3-ЦП (с дополнительной изоляцией из поливинилхлорида).
Литера «Х» в маркировках означает наличие хлопчатобумажного уплотнения, а «А» – асбестоцементного. Литера «П» в аббревиатуре последнего типа гофр указывает на присутствие внешнего слоя из полифинилхлорида.
В продаже можно найти трубы для электропроводки с торцами под приварку, фланцами на концах. Помимо этого, многие производители выпускают модификации под высокое давление или во взрывозащищенном исполнении. Следует отметить, что последние два варианта предназначены исключительно для использования в условиях объектов промышленного назначения. Для исполнения домашней проводки они используются не только по причине излишне высокой цены, но и в виду принципиальной нецелесообразности и ненужности.
Стандартная металлическая гофра для электрической проводки изготавливается из высококачественной стальной ленты методом накрутки ее спиралью. При сильном нажатии стыки такой гофры могут расходиться, но, тем не менее, именно такая трубка чаще всего находит применение для монтажа проводки в квартирах, домах и уличных условиях.
К сведению. Основным преимуществом металлического гофрорукава для электропроводки является его негорючесть.
В ситуациях, когда требуется герметичный рукав, рекомендуется приобретать изделие, имеющее дополнительную изоляцию из ПВХ.
Герметичная металлическая гофра имеет дополнительный слой
В данном случае наличие верхнего слоя станет надежной гарантией невозможности попадания к стальной основе пыли и всевозможной грязи. Подобная металлическая гофра для электропроводки с дополнительной изоляцией оптимально подходит для использования в ванных комнатах или хозяйственных постройках, где повышенная влажность и температурные перепады являются нормой.
В продаже можно найти гофру из металла с различными диаметрами: 16, 20, 25, 50, а также 63 миллиметра. Это показатели внешнего диаметра трубы. Что касается внутреннего диаметра, данный показатель зависит от целой совокупности параметров и указывается в маркировке через математический знак дроби.
При выборе гофры для проводки ориентироваться следует, в первую очередь, на внутренний диаметр, поскольку он показывает то сечение, которое в итоге будет доступным для прокладки кабелей. Специалисты рекомендуют при выборе гофры делать небольшой запас по внутреннему диаметру.
Гофрированная труба для электропроводки поступает в продажу бухтами, длины которых могут варьироваться от 15 до 100 метров.
Назначение гофры из металла
Изделие выполняет функцию чехла, предотвращающего контакт проводов с окружающими поверхностями, механические повреждения кабеля, защищающего от попадание воды и воздействия ультрафиолета.
Помимо предохранения проводов, гофра, с точки зрения пожарной безопасности, защищает поверхности, особенно горючие, от контакта с нагретым кабелем и предотвращает возгорание, выполняя функцию диэлектрика, защищающего от попадания искры на горючий материал.
В случае короткого замыкания гофра препятствует распространению пламени, а также защищает персонал от электротравм.
Металлическая гофра – это изделие в форме полой трубки, имеющей складки и рёбра жёсткости, параллельные её сечению. Эта особенность обеспечивает гофре главные преимущества – гибкость и высокую устойчивость к нагрузкам.
Читайте также:
Прочность гофрированной трубы объясняет простой физический закон: чем больше площадь поверхности материала трубы, тем меньшее суммарное давление приходится на её стенки. Поэтому гофрированная труба отличается высокой устойчивостью к давлению и легко выдерживает динамические и статические нагрузки. Это позволяет прокладывать её наземным и подземным способом, через стены, где она способна выдерживать давление грунта и бетона.
Гибкость гофрированной трубы – ещё одно преимущество, благодаря которому изделие не требует дополнительных переходных элементов, как в случае с обычными металлическими трубами. С её помощью можно прокладывать кабель и делать повороты вдоль стен, обходить препятствия.
Важно! Кроме металлической гофротрубы, на рынке встречается её аналог на основе полимеров – ПВХ, полиэтилена и полипропилена. Принцип действия и сфера применения у таких труб аналогична, но они уступают по прочности металлическим фасонным изделиям.
Сфера применения
Область применения металлических гофротруб широка: их используют практически во всех сферах промышленности и в быту там, где необходимо проложить кабель.
Рекомендуем ознакомиться: Назначение и использование пресс-клещей для металлопластиковых труб
Вот лишь несколько примеров использования изделий:
- электромонтажные работы в доме – прокладка проводки через стены, над навесными потолками, под напольным покрытием, а также открытым способом;
- установка и подключение осветительных приборов и бытовой техники;
- монтаж высокомощного электрооборудования на производстве;
- создание разветвлённых компьютерных сетей с подключением серверных;
- запитка частного дома от внешнего источника.
Характеристики металлических гофрированных труб
Замена проводки в панельном доме своими руками
Металлические трубы для электропроводки отличаются по своим характеристикам, их также следует учитывать при покупке изделия.
Помимо прочего, гофрированные трубы для прокладки кабелей могут отличаться по своим эксплуатационным характеристикам
По показателю устойчивости к внешним нагрузкам трубы для электропроводки подразделяются на следующие виды:
-
Читайте также:
- очень высокая (выдерживает нагрузку до 4000 Н/кв.см);
- высокая (выдерживает нагрузку до 1250 Н/кв.см);
- средняя (выдерживает нагрузку до 750 Н/кв. см);
- легкая (выдерживает нагрузку до 320 Н/кв.см);
- очень легкая (выдерживает нагрузку до 125 Н/кв.см).
По показателю ударной прочности металлическая гофра может варьироваться от 0,5 кг/100 мм до 6,8 кг/100мм.
Номинальная температура металлорукава может варьироваться от -45С-+5С до +60С-400С.
Еще один важный показатель при выборе описываемых изделий – это фактор гибкости. Гофра может быть:
- жесткая;
- гибкая;
- очень гибкая;
- гибкая с эффектом памяти.
Выбор характеристик металлорукава для прокладки кабелей должен осуществляться с учетом целей, с которыми в дальнейшем гофра будет использоваться.
Технические характеристики
Характеристики гофрированного металлического рукава для электромонтажных работ включают в себя общие преимущества и недостатки, а также особые значения, важные для специалистов.
К преимуществам гофры из металла относятся:
- предельная прочность и устойчивость к различным механическим, температурным воздействиям, влаге и ультрафиолету;
- длительный срок службы (до 50 лет);
- простота монтажа;
- биологическая инертность (трубы не привлекательны для грызунов, насекомых, грибков);
- диэлектрические свойства, защищающие от поражения током;
- противопожарные свойства (металл – негорючий материал);
- стойкость к агрессивным средам;
- экологическая чистота и безопасность при нагревании (нет эмиссии токсических веществ под воздействием высоких температур, как в случае с полиэтиленом);
- небольшой вес.
Недостатков у металлической гофры немного:
- более высокая стоимость по сравнению с аналогами из ПВХ и пластика;
- увеличение срока электромонтажных работ;
- риск скопления конденсата внутри рукава и последующего снижения сопротивления изоляции проводов.
При выборе гофры стоит обращать внимание на обозначения производителя. Все изделия предназначены для определённых диапазонов температур, что должно быть указано на упаковке или непосредственно на трубе. Минимальные температурные значения для использования гофрированной трубы могут колебаться от -45 до +5°С, максимальные – в диапазоне +60…+400°С.
В магазинах встречается металлическая гофра диаметром 16, 20, 25, 50 и 63 мм. Это наружный диаметр трубы, принятый для условного обозначения всеми производителями. Внутренний диаметр обычно на несколько миллиметров меньше, в зависимости от толщины стенки рукава.
Рекомендуем ознакомиться: Виды регулирующих клапанов и их особенности
В продажу изделия поступают в виде бухт – объёмных намоток материала от 15 до 100 метров.
Сфера применения металлического рукава
Искатель скрытой проводки
Негорючий металлорукав для электропроводки находит в области электротехники самое широкое применение. Оно регламентируется правилами устройств электроустановок (ПЭУ). Этот нормативный документ устанавливает необходимость в использовании металлоруковов при организации электрической проводки по любым сгораемым конструкциям. При этом не имеет значения, идет ли речь об открытой проводке в доме, построенном из натуральной древесины, или о скрытой под подвесными потолками проводке.
Сфера применения металлических рукавов для прокладки кабелей достаточно многообразна
Металлорукав для электропроводки обязателен к использованию с целью защиты кабелей при параллельной прокладке и пересечении трубопроводов. Особенное значение это имеет при электрофицировании объектов, расположенных в непосредственной близости к трубопроводам с повышенной температурой, а также к газопроводам.
Еще одна сфера, в которой часто используется гофротруба для электропроводки, – это прокладка кабеля внутри грунта. Благодаря своим жесткостным характеристикам, гофра не позволяет нагрузкам грунта повреждать проложенные кабели.
Металлогофра отлично защищает провода внутри помещений с разного рода агрессивными средами. Но, следует отметить, что в данном случае, согласно требованиям, сформулированным в п. 2.1.64 ПУЭ, рукав должен обязательно быть в полном герметичном исполнении.
Для чего необходима гофра
Основное предназначение гофры заключается в защите проводника от механического, термического, физического и другого повреждения. Она сохраняет прочие элементы, находящиеся за гофротрубой при возгорании или аварии. В момент горения, она сжимает провод и перекрывает к нему воздух. В результате, тушит возгорание. Используется в деревянном здании или переходе между помещением.
Вам это будет интересно Описание провода ПВ-3 1х6
Кроме того, благодаря ней создается эстетичный интерьер. Она также способствует упрощению кабельного монтажа. Не нужно осуществлять штробу стен, поскольку можно сделать открытую проводку, помещая кабель в специальный защелочный элемент. Стоит указать, что монтаж проводника может быть произведен при помощи пластиковой клипсы, дюбеля-хомута или дюбеля-шпильки, пластиковой стяжки, металлического троса или каркаса, а также с помощью штроб с дальнейшей отделкой. Самое главное в момент монтажа правильно подобрать материал гофротрубы, исходя из того, какие будут эксплуатационные эксплуатации. Для длительной и надежной эксплуатации электропроводки, необходимо следование рекомендациям.
Гофра обладает открытым и удобным крепежом. Подобная проводка легко монтируется или перемонтируется. Она повторяет рельеф стен и этим отличается от трубок. Позволяет определить по цвету конкретный вид провода и защитить его от пыли, влаги и прямого нагревания. Обязательна по нормативным предписаниям электробезопасности. Необходима в момент подземной прокладки, создании сети за отделкой и прокладки кабеля на открытом воздухе.
Защита электропроводки как основное предназначение
Стоит указать, что при произведении порыва или короткого замыкания, извлечь провода от гофры просто, даже если проводка идет под частью панель, кафеля или земли. Она может предотвратить распространение огня в комнате.
Недостатки и достоинства металлической гофры
Прокладка кабеля в гофротрубе
Для того чтобы электрооборудование не доставляло проблем по причине износа кабелей, металлическая гофра для прокладки оказывается просто незаменимой. К ее несомненным преимуществам могут быть отнесены следующие значимые моменты:
- длительный срок службы (при отсутствии дополнительных агрессивных факторов – до 50 лет);
- обеспечение эффективной защиты от грызунов и разного рода механических повреждений;
- высокий показатель экологичности;
- негорючесть;
- отсутствие восприимчивости к атмосферным воздействиям;
- обеспечение дополнительной защиты от поражения током;
- небольшой вес.
Недостатков у данной электромонтажной продукции не так много. Среди них могут быть названы:
- увеличение сроков монтажа электрической проводки;
- более высокая стоимость прокладки кабеля.
Учитывая тот факт, что достоинства металлической гофры явно превалируют над недостатками, нет ничего удивительного в том, что она находит столь широкое использование.
Виды
В зависимости от конструктивных особенностей, а именно конструкции, размера и материала, бывает гофра легкая, средняя, тяжелая и армированная.
Разновидности гофры
Легкая
Легкая — тонкостенная модель, обладающая повышенной гибкостью. Имеет низкую цену, удобна в работе. Актуальна тогда, когда электрическая трасса характеризуется множеством крутых изгибов. Недостаток заключается в минимальной прочности и защите от механического вида повреждений.
Обратите внимание! Часто ставится под частью обшивки.
Простота работы с легкой гофрой как одно из преимуществ
Средняя
Более жесткая модель, которая подходит в качестве кабельной стенной электротехнической прокладки. Редко используется под стяжкой, поскольку это приводит к большому риску. Даже из-за незначительной деформации благодаря большому давлению бетона, может потеряться главное преимущество гофры — возможность стремительной смены электромонтажной проводки.
Тяжелая
Тяжелая гофра или гофрорукав обладает толстыми стенками и, соответственно, минимальной гибкостью, по сравнению с другими моделями. Ее можно размещать в открытой почве, имеющей бетонную стяжку. Если направление изменяется вручную, то нужно использовать уголки с тройниками, муфтами и ответвителями, поскольку есть большой радиус изгиба. Еще одним преимуществом является тот факт, что модель обладает повышенным классом защиты от пыли с влагой.
Долговечность службы тяжелой гофры как преимущество
Сверхтяжелая армированная
Сверхтяжелая армированная модель является улучшенной разновидностью. Внутренняя часть дополняется с помощью плетеной стальной сетки, повышающей разрывную прочность. Годится для уличного кабельного монтажа при помощи подвешивания на опорах и земельной прокладки. Гофра выпускается с частью зонда или без него. Вариант с зондом является более удобным в работе, потому что способен значительно упростить процесс пропуска кабеля при помощи защитного изделия.
Вам это будет интересно Укладка кабеля
Обратите внимание! Второй вариант неудобен из-за невозможности протягивания провода через уложенный вид гофры, имеющей изгибы.
Промышленное использование сверхтяжелой армированной гофры как основное применение данной разновидности
Особенности монтажа и эксплуатации
Прокладка кабеля в металлической гофре не представляет собой больших сложностей при условии того, что специалист, занимающийся монтажом, имеются опыт и достаточную квалификацию. Так что, если у вас отсутствуют необходимые для выполнения работы знания, целесообразнее воспользоваться помощью электриков.
Монтаж электропроводки в гофре может производиться по любым поверхностям
В квартирах и жилых домах традиционно монтируется электрическая проводка скрытого типа. В таком случае гофра с кабелями укладывается в предварительно подготовленные с данной целью штробы, которые после монтажа заделываются и штукатурятся. В качестве альтернативного варианта может применяться внешняя электрическая проводка, которую обычно скрывают под подвесными потолками либо под гипсокартоном.
Если прокладка проводов электропроводки планируется в цементной стяжке основания пола, изделие для прокладки кабеля следует использовать тяжелого типа – оно рассчитано на достаточно высокую механическую нагрузку.
Когда речь идет о прокладке центральных магистралей, затягивание кабеля в гофру производится перед ее укладкой. Если речь идет про ответвления под выключатели либо розетки, протяжку вполне допустимо выполнять позднее.
При крепеже наружной проводки применяются специальные клипсы. Их размер подбирается в строгом соответствии с диаметром непосредственно самой гофры. В штробе допустимо крепление на алебастр и прочие быстрозастывающие растворы.
Как подобрать гофру для кабелей
При выборе металлогофры для электропроводки следует придерживаться следующих рекомендаций:
- выбирать трубу со стяжкой. Особенно важно это при покупке гофр малых диаметров, так как самостоятельно протянуть через них кабель будет сложно;
- покупая трубу, важно не забыть про специальные крепежи, клипсы, дюбеля;
- выбирая металлогофру, следует обратить внимание на ее внутренний диаметр. Необходимо заранее определиться, сколько кабелей будет проходить по трубе. После этого диаметр нужно подбирать с запасом, чтобы было проще протягивать проводку;
- важно обратить внимание на тип соединения рукавов — фланцы или сварные стыки. Если планируется разбирать конструкцию, то лучше использовать фланцевое соединение. С другой стороны, сварные стыки более герметичны.
Вам это будет интересно Особенности кабеля ВБбШв
Цены на гофру для кабеля
По сравнению с рукавом для прокладки проводов и кабелей, выполненным их поливинилхлорида, металлическая гофра имеет более высокую стоимость. При этом вариант с протяжкой обычно оказывается несколько дороже, нежели без нее.
Продается металлическая гофра преимущественно бухтами по 50 или 100 метров, но некоторые продавцы реализуют материал на моторы. Покупать металлический рукав по метражу выгодно только в том случае, если требуется совсем небольшое количество гофры. Поскольку цена при розничной покупке 2-3 метров вполне логично оказывается несколько дороже, чем при покупке целой бухты.
Обозначить конкретные цены на описываемый материал не представляется возможным, поскольку данный показатель зависит от целого ряда факторов. Зачастую значение имеют не только толщина стенок, однородность материала и производитель, но и ценовая политика продавца.
Зачем нужна гофра
Гофра является коррозийно стойкой, полой специальной ребристой трубой, применяющейся для прокладывания проводов, кабелей в различных средах и условиях. В зависимости от вида она не подвергается воздействию внешних факторов, воды и т.д. Специальные гофрированные трубы используют для прокладки различных проводов и кабелей:
- под землёй (для обеспечения жёсткой оболочки и защиты от грунтовых вод, гниения, повреждения животными, грызунами);
- в деревянных, каркасных и других горючих стенах или проложенных под пожароопасными отделочными материалами типа вагонки, деревянных панелей и других (для защиты от пожара и непреднамеренного повреждения кабеля);
- под половым покрытием (для защиты от сдавливания бетоном или других повреждений);
- снаружи зданий (для защиты от противоправных действий третьих лиц и атмосферных явлений, в том числе от воздействия ультрафиолета и высоких температур в летний период).
Важно! Пожаробезопасные виды гофры при возникновении горения начинают выделять специальные вещества, которые препятствуют распространению огня, вследствие чего возгорание быстро затухает.
Где купить
Несмотря на то, что металлическая гофрированная лента для прокладки кабелей не представляет собой дефицитную продукцию, приобрести действительно качественный материал по разумной цене не так просто, как может показаться на первый взгляд.
Поскольку прокладка кабеля в гофру имеет прямое отношение к безопасности, в том числе и пожарной, экономить на материале не рекомендуется самым настоятельным образом. Наиболее приоритетным вариантом для покупки будет продукция ведущих мировых производителей, проверенная временем и заслужившая среди специалистов хорошую репутацию.
Совершать покупки настоятельно рекомендуется непосредственно у производителя или его официального представителя. Если по какой-то причине ни первое, ни второе не представляется возможным, можно обратиться к крупным специализированным строительным супермаркетам. Только прежде, чем совершать покупку, обязательно попросите продавца предоставить сертификат соответствия. При отсутствии данного документа резоннее обратиться к другому продавцу, тем более что предложений в соответствующем секторе рынка более чем достаточно.
