Что нужно для проектирования вентиляции: нормативная база и порядок составления проекта

Проектирование вентиляции

– один из важнейших этапов при оснащении помещения системой вентиляции. От грамотно составленного проекта зависит, насколько комфортным будет микроклимат данного помещения. Проект вентиляции особо необходим в помещениях, предполагающих большое скопление людей (спорткомплексы, торговые центры) либо специфического назначения, например, выставочных залах, банных и СПА-комплексах, заводах, где может быть необходимо не только использование специального вида взрывозащищенных или вентиляторов дымоудаления, но и вентиляторов участвующих в производственном процессе, например, перемещения сыпучих веществ.

Грамотно спроектировать такую систему могут только профессионалы!

Проектирование вентиляции является одной из основных услуг, которые оказывает своим клиентам.

Мы предлагаем проведение всех необходимых замеров, разработку полного пакета проектной документации, подбор оборудования в рамках заданного проекта. Проектирование вентиляции включает в себя расчет параметров вентиляционной системы для обеспечения воздушного баланса в помещении, подбор вентиляционного оборудования соответствующей производительности, проектирование воздухораспределительной сети.

Прежде чем приступить к проектированию с заказчиком тщательно оговариваются его пожелания, требования и возможности, составляется техническое задание на проектирование вентиляционной системы, осуществляется выезд специалиста на объект.

ООО «ПП Благовест-С+» — это качественные решения технических задач любой сложности в проектно-изыскательских работах по системам вентиляции и кондиционирования воздуха, ответственность за результат своей работы.

Заказчику мы предоставляем готовый проект с указанием плана систем вентиляции и кондиционирования, аксонометрические схемы и таблицы воздухообменов и характеристик отопительно-вентиляционного оборудования, прилагаем пояснительную записку.

Технология проектирования

Используется технология сетевого проектирования с созданием электронной базы, которая существенно сокращает время, затраты и риски при разработке проектов.

Такая организация процесса способствует оптимизации полного комплекса работ: проектирование, комплектацию, отгрузку, монтаж, интеграцию и программирование, документирование.

Процесс разработки документации производится с применением передовых программных технологий и позволяет максимально автоматизировать тепловые, гидравлические, аэродинамические и акустические расчеты и оптимизировать технические решения для достижения высокого качества и надежности.

Проект выполняется руководствуясь требованиями:

• санитарные требования
• строительно-архитектурные требования
• противопожарные требования
• эксплуатационные требования
• надежность оборудования
• экономическая эффективность

Все проектные решения выполняются в соответствии с требованиям строительных норм и правил, ГОСТами, санитарно-гигиеническими, противопожарными и других нормами, действующими на территории Российской Федерации.

Что продаете в ваших проектных продажах?

Проектные продажи часто еще называют объектными из-за того, что поставки привязаны к конкретному объекту строительства, к адресу, к точке на карте нашей с вами огромной и богатой страны.

После прохождения экспертизы и утверждения проекта, на котором уже стоит куча разных подписей и согласований, закупщики ОМТС объявляют тендер и проводят закупки.

Хочу обратить ваше внимание на фразу «уже стоит много разных подписей и согласований», это важный момент в решении вопроса замены оборудования или материалов конкурента на ваши после прохождения стадии согласования проекта. Этот вопрос рассмотрим чуть ниже

• Итак, вы что-то продаете, что является предметом ваших проектных продаж?
• поставка стройматериалов, отелочных материалов или фасадов застройщикам и подрядчикам
• инженерная сантехника
• освещение, светотехника, электрика
• компьютерная техника, ИТ оборудование
• вентиляция и кондиционирование
• кабельно-проводниковая, электротехническая, светотехническая, энерготехническая продукция и оборудование
• лифты и эскалаторы
• лестницы
• противопожарное оборудование и материалы
• трубы
• или технически сложное оборудование

Что конкретно? Если в этом списке не нашли ваш товар или услугу, то скорее всего по той причине, что перечислять товары и услуги проектных продаж можно бесконечно долго.

Состав проекта

• разработка общей схемы: общие данные и характеристики оборудования
• выполнение расчёта теплопритоков и параметров воздухообмена
• пояснительную записку и технико-экономическое обоснование
• чертежи с нанесенными на них элементами
• аксонометрические схемы вентиляции и кондиционирования воздуха
• спецификации вентиляционного оборудования
• результаты программы подбора оборудования и спецификацию

При подборе оборудования используются компьютерные программы подбора оборудования, предоставляемые компаниями — производителями, что позволяет подбирать оборудование с оптимальным соотношением цены и качества, а также обеспечивать гибкость и технологичность внедрения.

Особенности проектной документации

Проектную документацию можно разделить на три части:

• пояснительную записку;
• комплект чертежей;
• дополнительные сведения.

В пояснительной записке содержится краткая характеристика вентиляции, ТЗ на обустройство вентиляционных трасс, мощность и расход тепла, значение воздухообмена в разрезе помещений.

В жилых помещениях устанавливают, как правило, приточно-вытяжную систему. Так называемая ветка с вентиляционными агрегатами включает отдельные вентиляторы, вентиляционные узлы, автоматику для управления калорифером, обратные клапаны

В комплект чертежей входит распределительная схема вентоборудования с детализацией узлов и структурной схемой, чертежи узлов, планы размещения трасс, воздуховодов. Включает эта часть проекта также правила обслуживания коммуникаций и дополнительные сведения для установки вентиляционной системы.

Полный пакет проектной документации невозможен без дополнительных сведений – сертификатов, лицензий, интеграционных таблиц, аксонометрических схем и спецификаций оборудования.

Графическая часть

Графическая часть состоит из поэтажных планов, разрезов и фрагментов помещений с нанесенными на них элементами: воздуховодов, вентиляторов, воздухораспределителей и т.п.

На заметку! Использование автоматизированной системы диспетчеризации приводит к значительному снижению эксплутационных расходов!

Процесс создания проектной документации в нашей компании осуществляется высококвалифицированными инженерами с применением передовых программных технологий, что позволяет максимально автоматизировать расчеты и оптимизировать технические решения для достижения высокого качества проектной документации.

Все проектные решения выполняются в соответствии с требованиям строительных норм и правил , ГОСТами, санитарно-гигиеническими, противопожарными и других нормами, действующими на территории Российской Федерации.

Этапы проектных работ:

1. Предпроектная подготовка (разработка технического задания на проект);
2. Проект, ТЭО (технико-экономическое обоснование);
3. Рабочий проект;
4. Исполнительная (рабочая) документация (разрабатывается после завершения монтажных работ).

ТЕХНИЧЕСКОЕ ЗАДАНИЕ

Первой стадией проектирования вентиляции является разработка технического задания. Это исходный документ, в котором прописываются все требования заказчика; также к техническому заданию прикрепляется рабочая документация, но основании которой осуществляется проект: расчетная часть, чертежи, схемы, спецификация. Итоговый документ состоит из нескольких подразделов, в которых указываются:

1. Параметры наружного и внутреннего воздуха

• Температура
• Влажность

2. Параметры объекта

• Площадь
• Высота потолков
• Запотолочное пространство
• Тип потолков

3. Данные для расчетов

• Количество людей в помещении
• Число единиц техники и ее мощность

4. Параметры вентиляционной системы

• приточная
• вытяжная
• с рекуперацией тепла/воздуха
• наличие секции охлаждения (указывается тип хладагента) или увлажнения

Вид распределительных устройств (решетки, диффузоры) и их тип (потолочные/настенные, регулируемые/нерегулируемые)

Расположение приточно-вытяжного оборудования (обязательно указание на плане)

• кровля здания
• рядом со зданием
• запотолочное пространство
• вентиляционная камера

5.Перечень документации, подлежащий передаче заказчику

Бланк подбора вентиляционного агрегата

В техническом задании оговариваются сроки проведения работ, а также предоставляемые гарантии. В завершении документа ставятся подписи сторон. Содержание технического задания регламентировано нормативным документом

ГОСТ 19.201-78. Единая система программной документации. Техническое задание. Требования к содержанию и оформлению

Предпроектные предложения (ПП)

На стадии предпроектных предложений составляется исходно-разрешительная документация и разрабатываются соответствующие документы, которые проходят согласование в различных инстанциях.

Разработка документации

Разработка документации на стадии предпроектных предложений включает в себя следующие позиции:

• общая пояснительная записка (содержит краткую характеристику состояния объекта, основные технико-экономические показатели и результаты расчетов экономической эффективности проектных решений, данные об объемах строительных и монтажных работ и др.);
• расчет нагрузок (определение тепловых нагрузок и основных нагрузок объекта для присоединения к сетям);
• принципиальные схемы инженерных систем (принципиальные решения по инженерному обеспечению – оборудованию системами вентиляции, кондиционирования, отопления, диспетчеризации, автоматизации и управлению инженерными системами);
• технологические решения (чертежи, планы, спецификация оборудования и материалов с привязкой и др.);
• инженерные системы и оборудование (обследование возможностей монтажа инженерных систем и оборудования на стадии строительства объекта, изменение качества инженерно-технического обеспечения при реконструкции объекта, замена сетей инженерно-технического обеспечения при капитальном ремонте объекта).

Круг потенциальных клиентов

Определите круг ваших потенциальных клиентов. У кого по какой-то непонятной и необъяснимой причине все еще находятся ВАШИ личные деньги, которые вам нужно срочно забрать?

Итак, начинаем планировать проектные продажи с ответа на вопрос, кто ваши потенциальные клиенты, с учетом конечно же, вашей очень специфичиской специфики.

Проектные организации (проектные институты, проектные и конструкторские бюро, архитекторы и дизайнеры) Генеральные подрядчики строительства Субподрядчики Монтажные организации Муниципальные заказчики Корпоративные заказчики Клиенты ваших конкурентов Строящиеся объекты

Хорошим показателем того, что этот клиент вам нужен, является то, что он уже много покупает у вашего конкурента.

Рабочий проект (РП)

Разрабатывается на основании:

• строительных планировок;
• теплотехнических характеристик строительных конструкций;
• технологического (подробного со спецификацией) задания.

На стадии рабочего проекта:

• производится расчет тепловлаговыделений и на его основании расчет воздухообмена и кондиционирования для каждого помещения, обеспечивающего требуемые параметры;
• подбирается оборудование (с определением всех его характеристик);
• определяются потери напора в сети;
• окончательно выбираются тип и принципиальная схема системы и определяется ее характеристики, количество воздухораспределителей и т.д.;
• вычерчиваются планы с нанесением расположения оборудования и разводкой сетей воздуховодов и трубопроводов.

Далее:

• чертятся аксонометрические схемы климатических систем;
• выполняются аэродинамические и гидравлические расчеты;
• определяется уровень шума;
• заполняется спецификация по оборудованию, материалам, арматуре и т.д. с указанием фирмы-изготовителя и стоимости.

Рабочий проект вентиляционной системы утверждается в согласующих организациях (СЭС, пожарная инспекция, и т.п.) На основе этой документации производят заказ оборудования.

На этом стадия проектирования заканчивается. Рабочие чертежи передаются монтажной службе на объект.

Особенности проектирования вентиляции зданий

Существует 3 типа систем вентиляции, и только для механической общеобменной вентиляции требуется полноценный проект с расчетом воздуховодов, решеток и подбором оборудования. Кратко разберем особенности проектирования в зависимости от типа зданий.

Проектирование вентиляции в квартиреВентиляция в квартире должна быть функциональной и очень компактной. Высота потолков всего 3,1– 3,2 м. Приточно-вытяжные установки большинства компаний, таких как NED, Корф и Systemair нам не подойдут. Они громоздкие и не поместятся в квартире.

Для квартир мы подбираем компактное оборудование фирм SHUFT, Electrolux или Ventmachine. Приточные установки с электрическим нагревателем воздуха и компактным рекуператором размещаем в запотолочном пространстве технических помещений: кладовых, балконов, ванных комнат. Некоторые установки можно разместить на фасаде здания. Воздуховоды проектируем высотой не более 10 см, чтобы максимально сохранить высоту потолка, но и обеспечить бесшумность работы системы.

Проект вентиляции в квартире выполняется по нормам СП 60.13330.2016, СП 54.13330.2016, Р НП АВОК 5.2-2012.

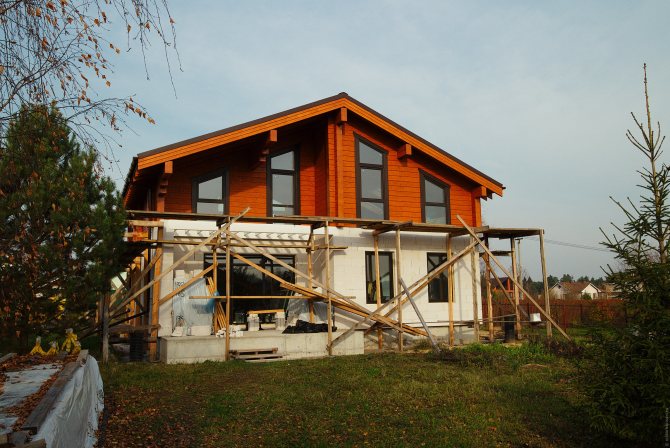

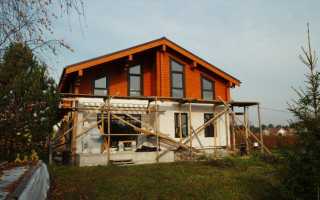

Проектирование вентиляции в частном домеВентиляция в частном доме проектируется как общая на весь дом, так и на отдельные группы помещений. Последнее время проектируем приточно-вытяжную вентиляцию в цокольных этажах для удаления влаги из сауны с мокрой зоной и комнатой отдыха, вытяжную вентиляцию гаража с датчиком СО.

Проектируем вентиляцию с функцией переменного расхода воздуха VAV. Оборудование размещаем в цокольном этаже, под потолком технической комнаты, коридора и в чердачном пространстве. Высота приточных установок для частного дома обычно не превышает 300 мм. Проектируем на оборудовании NED, Корф, Systemair и Breezart.

Проект вентиляция в коттедже выполняется по нормам: СП 60.13330.2016, СП 55.13330.2016, CаНпиН 2.1.2.2645-10.

Проектирование вентиляции в кафе и ресторане Вентиляция в ресторане зависит не от количества людей в зале, а от насыщенности оборудованием «горячего цеха», т.е. кухни. Чем больше плит, конвектоматов и печей — тем мощнее система вентиляции.

Производительность вентиляции ресторана зависит от количества вытяжных зонтов на кухне и периода их работы. При размещении ресторана в жилом здании потребуется установка фильтров очистки воздуха типа Тион или АэроЛайф. Для кухонных зонтов над мангалом требуется установка гидрофильтров ИГВТ или аналогов. В проектах используем оборудование компаний Лиссант, Веза, КлиматВентМаш, Тион, Аэролайф и Systemair.

Проект вентиляции в ресторане выполняется по нормам: СП 60.13330.2016, ТСН 31-320-2000, СП 44.13330.2011, СП 118.13330.2012, Р НП «АВОК» 7.3-2007

Проектирование вентиляции офисов и магазинов Вентиляцию в офисах и магазина проектируем в зависимости от кратности воздухообмена, количества людей и технологии. Производительность такой системы вентиляции зачастую в 100 раз превышает воздухообмен загородного дома.

Приточные и вытяжные установки имеют большие габариты, размещаются на кровле и в помещениях венткамер. Проектировать новые офисные и торговые центры зачастую проще, чем остальные типы зданий. Огромный размер воздуховодов компенсируется большой высотой потолков и многообразием схем воздухообмена, вариантов прокладки воздуховодов.

Проект вентиляции в офисных центрах и магазинах выполняется по нормам: СП 60.13330.2016, СП 44.13330.2011, СП 118.13330.2012 и другим отраслевым стандартам.

Основные принципы проектирования. Расчет теплового баланса помещения

Составление теплового и влажностного баланса для проекта вентиляции и кондиционирования производится общеизвестными методами, здесь должны быть учтены все факторы, влияющие на изменение состояния воздушной среды помещения. Для составления теплового баланса помещения необходимо определить все поступления и потери тепла в помещении. В помещениях различного назначения действуют две основные категории тепловых нагрузок:

• тепловые нагрузки, возникающие снаружи помещения (наружные)
• тепловые нагрузки, возникающие внутри зданий (внутренние).

Наружные тепловые нагрузки

Наружные тепловые нагрузки представлены следующими составляющими:

• Теплопоступления или теплопотери в результате разности температур снаружи и внутри здания через стены, потолки, полы, окна и двери. Разность температур снаружи здания и внутри него летом является положительной, в результате чего имеет место приток тепла снаружи вовнутрь помещения, и наоборот — зимой эта разность является отрицательной и направление потока тепла меняется;
• Теплопоступления от солнечного излучения через застекленные площади; данная нагрузка проявляется в виде ощущаемого тепла. Солнечное излучение всегда создает положительную тепловую нагрузку, как летом, так и зимой. Летом эта нагрузка должна быть компенсирована, а зимой она незначительная и интегрируется с теплом, вырабатываемым установкой искусственного климата.

Наружный вентилируемый воздух и проникающий в помещения воздух (за счет инфильтрации) может иметь также различные свойства, которые, однако, почти всегда контрастируют с метеорологическими требованиями помещений. Летом горячий и влажный (в некоторых широтах наоборот — сухой) наружный воздух существенно влияет на работу установки, охлаждающей и осушающей воздух; зимой холодный и сухой (или наоборот — влажный) наружный воздух должен быть подогрет и увлажнен. И только в промежуточный период между двумя этими временами года наружный воздух может в какой-то мере быть использован в форме бесплатного охлаждения помещений.

Следует отметить, что наружные тепловые нагрузки могут обладать различными свойствами, то есть, могут быть положительными и отрицательными в зависимости от времени года и времени суток.

Внутренние тепловые нагрузки

Внутренние тепловые нагрузки в жилых, офисных или относящихся к сфере обслуживания помещениях слагаются в основном из:

• Тепла, выделяемого людьми;
• Тепла, выделяемого лампами и осветительными приборами, электробытовыми приборами: холодильниками, плитами и т.д. (в жилых помещениях);
• Тепла, выделяемого работающими приборами и оборудованием: компьютерами, печатающими устройствами, фотокопировальными машинами и пр. (в офисных и других помещениях).

В производственных и технологических помещениях различного назначения дополнительными источниками тепловыделений могут быть:

• Нагретое производственное оборудование;
• Горячие материалы, в том числе жидкости и различного рода полуфабрикаты;
• Продукты сгорания и химических реакций.

Все перечисленные внутренние тепловые нагрузки являются всегда положительными, и поэтому в летний период они должны быть устранены, а зимой за их счет снижается нагрузка на установки обогрева.

Зачем нужны вентиляционные системы, если есть естественная вентиляция

Нередко этим вопросом задаются люди, решившие сэкономить деньги на услугах специалистов. И правда, ведь существует естественная вентиляция, которая во многих случаях эффективно справляется с задачей, и обходится совершенно бесплатно. Чтобы ответить на этот вопрос, будет полезно разобраться в вопросе поподробнее.

Схематический график естественной вентиляции

Естественная вентиляция возникает благодаря разнице температуры внутреннего и наружного воздуха, а также ветру определённой силы. Схема работы довольно проста.

Поток ветра, налетая на здание с одной стороны, оказывает на неё определенное давление. Благодаря этому давлению, свежий воздух вгоняется в помещение. Этот же поток ветра создаёт разреженную атмосферу с другой стороны здания, в результате чего отработанный воздух вырывается из помещений наружу.

Эффективность естественной вентиляции зависит от множества факторов, включая материал, из которого построены стены здания. Например, дерево прекрасно пропускает воздух, обеспечивая при этом достаточный уровень воздухообмена в помещениях.

Однако этого нельзя сказать про бетон и кирпич, покрытые штукатуркой и краской – их воздухопроницаемость гораздо меньше. Улучшить циркуляцию воздуха можно путём установки фрамуг или больших окон, которые позволяют наружному ветру проникать во все помещения.

Ещё один способ усилить воздухообмен, является вытяжной вентиляционный канал. Он чаще всего проходит через кухни, ванные комнаты и туалеты, то есть, не жилые комнаты, где чаще всего имеют место резкие перепады влажности и неприятный запах.

Принципы выбора систем вентиляции и кондиционирования воздуха

Задача выбора системы кондиционирования или вентиляции должна решаться на основе технико-экономического сравнительного анализа нескольких возможных вариантов (2-х, 3-х и более). Для этого необходимо всесторонне рассмотреть и оценить объект по предъявляемым к нему требованиям, основными среди которых являются:

Санитарные требования

• Необходимо поддерживать определенную температуру или температуру и влажность. Следует отметить, что поддержание влажности существенно удорожает проект.
• Подавать в помещения свежий воздух (естественным или механическим путем) или использовать рециркуляционные системы;
• Удалять воздух через местные отсосы или общеобменной вытяжкой (в производственном корпусе), либо с использованием естественной вытяжки (в жилых помещениях).

Архитектурно-строительные требования

• Возможность установки наружного блока кондиционера на фасаде здания, а внутреннего блока кондиционера — в помещении (шкафные кондиционеры) или в подшивном потолке (сплит-система с притоком свежего воздуха). Возможность установки центрального кондиционера на техническом этаже или крышного кондиционера Roof-top на крыше здания;
• Возможность проложить по зданию или помещению коммуникации воздуховодов, трубопроводов (особенно в реконструируемых зданиях).

Противопожарные требования по категориям помещений

Нормальные условия — помещения категории «Д» или пожароопасные «В», или взрывопожароопасные «А» и «Б» и соответствующие этим категориям проектные решения (установка обратных и огнезадерживающих клапанов, раздельная установка блоков оборудования, различные схемы прокладки коммуникаций).

Эксплутационные требования

Допустимо ли обслуживание и управление системой с центрального пульта управления или необходимо управлять (регулировать параметры) автономно (например, в случае, когда одна часть помещений ориентирована на юг, другая — на север) и необходимо обеспечить раздельные режимы работы оборудования на группы помещений.

Надежность системы

Особенно важны требования к надежности в прецизионном кондиционировании при точном поддержании микроклиматических параметров различных технологических процессов.

Экономические требования

• Необходимо оптимизировать цену, сравнивая в проекте оборудование различных производителей и различного класса.
• Для объектов необходимо разработать несколько принципиальных вариантов систем на базе различных типов оборудования и провести их сравнительную оценку.

Зачем нужна вентиляция

Проектируя вентиляцию, специалисты создают систему, которая сможет обеспечить людям защиту от профессиональных заболеваний и производственных травм, гарантировать комфорт и уют в любом помещении.

Также система вентиляции должна полностью обезопасить окружающую среду, защищая её от промышленных выбросов и загрязнений. Подобный эффект может быть достигнут лишь в случае, если был проведён правильный расчёт и монтаж вентиляционной системы.

Независимо от типа и назначения помещения, где проводятся монтажные работы, вентиляция должна качественно выполнять три задачи:

1. Обеспечивать подходящий температурный режим.
2. Удалять вредные вещества.
3. Обеспечивать подходящий уровень влажности воздуха.

На сегодняшний день существуют разные виды вентиляций. Они различаются по сложности проектирования и монтажа, эффективности и стоимости. Поэтому специалисты подбирают оптимальный вариант, изучив помещение, его размеры, естественную вентиляцию, назначение и ряд других факторов, способных повлиять на выбор.

Так, для складских помещений лучше подходит один вид вентиляции, в то время как для офисных – совершенно другой.

Кроме того, это позволяет подобрать тот вид вентиляционного оборудования, который подойдёт. Обычно используется местное и общеобменное оборудование.

Общеобменное оборудование позволяет равномерно распределять свежий воздух по всем помещениям, исключая возможность возникновения помещений с различной влажностью и температурой воздуха, благодаря чему, находиться в любом из кабинетов, офисов или жилых квартир, будет одинаково комфортно.

Если же разговор идёт о промышленных зданиях, то лучшим выбором станет местная вентиляция. Она позволяет удалять воздух, насыщенный отравляющими веществами или пылью, из помещения, поставляя на его место свежий, с улицы. Поэтому исключена вероятность распространения опасного воздуха по всему зданию.

ТКП и ТЭО в проектировании

Учет всех требований к вентиляционной системе, то есть нахождение оптимального проектного решения — это самая квалифицированная и ответственная часть работы. Это дело для наиболее опытных проектировщиков. Необходимо заметить, что в любом случае готовится не одно принципиальное решение, а несколько (2-3). Принципиальная схема вентиляции у всех решений, как правило, одна и та же, но имеются отличия в нюансах.

На этом этапе пишется Технико-Коммерческое Предложение Клиенту с основными показателями проектных решений, приблизительным составом оборудования для проектируемой системы вентиляции, и предварительной калькуляцией. Для выбранного варианта, или просто для варианта, который наиболее заинтересовал Заказчика, пишется Технико-Экономическое Обоснование.

Технико-экономическое обоснование проекта вентиляции

ТЭО — документ, в котором еще нет точного расчета проектируемой системы вентиляции, но уже записано:

• Принципиальная схема вентиляции;
• Основные характеристики производительности;
• Какое примерно предполагается установить вентиляционное оборудование;
• Где предполагается расположить оборудование;
• Сколько будет стоить такая система вентиляции.

На этом трудная часть работы проектировщика как раз и заканчивается, потому что после одобрения ТЭО Заказчиком остаются практически только расчетные работы, такие как точный выбор вентиляционного оборудования и привязка к плану здания и т.п. Это уже рабочий проект — логическое завершение проектирования вентиляции.

Нормативно-правовая база для проектирования

При планировке систем вентиляции следует учитывать ряд отечественных и зарубежных нормативно-правовых актов. С основными из них мы сейчас кратко ознакомимся.

Кратких обзор отечественной нормативки

Принудительная вентиляция предполагает использование мощного вентиляционного оборудования, поэтому проектирование определяется с учетом зарезервированных мощностей в плане электроснабжения.

Регламентируется вентиляция в комплексе с системами отопления СНиП 41-01-2003. Это становится возможным благодаря предельно значимому влиянию на тепловой баланс объекта капитального строительства, как возводимого, так и на этапе реконструкции.

Дорогое и эффективное оборудование может окупиться всего за три года, но все зависит от расхода воздуха и качества вентиляционной системы

Для возводимых объектов проектирование вентиляционных систем предполагает большое количество технических решений.

Но, это возможно лишь при условии составления планов всех систем, включая отопление, строительство и электроснабжение. В таком случае есть возможность внесения коррективов в параллельно разрабатываемые документы.

Владельцы частных домов, установившие вентиляцию в погребах без составления проекта, часто жалуются на недостаточную эффективность системы и ее неправильную работу

Проектирование вентиляционной системы должно выполняться с учетом нормативно-правовых актов.

В список обязательных строительных норм и правил входят следующие документы:

• «Отопление, вентиляция и кондиционирование» – СНиП 41-01-2003;
• «Строительная климатология» – СНиП 23-01-99;
• «Защита от шума» – СНиП 23-03-2003;
• «Общественные сооружения и здания» – СНиП 2.08.02-89;
• «Пожарная безопасность» – СНиП 21-01-97;
• «Дома жилые одноквартирные» – СНиП 31-02-2001;
• «Производственные здания» – СНиП 31-03-2001;
• «Здания жилые многоквартирные» – СНиП 31-01-2003;
• «Общественные здания» – СНиП 31-05-2003;
• «Складские здания» – СНиП 31-04-2001;
• «Санитарно-эпидемиологические требования» – СанПиН 2.1.2.1002-00.

А также следует учитывать некоторые государственные стандарты.

В числе которых:

• «Шум» – ГОСТ 12.1.003-83;
• «Общие санитарно-гигиенические требования к воздуху рабочей зоны» – ГОСТ 12.1.005-88;
• «Воздухотехническое оборудование» – ГОСТ 24751-81;
• «Жилые и общественные здания» – ГОСТ 30494-96.

При разработке проекта также могут учитываться и территориальные акты, к примеру, для столицы это будет Постановление Правительства и Градостроительный кодекс Москвы, Московские городские строительные нормы.

Проект вентиляции частного дома с газовым отоплением включает обязательные требования к размещению окна, вытяжного вентиляционного канала, высоты комнаты, отверстия под межкомнатной дверью

Разработка проекта системы вентиляции может производиться не только по российским нормативным документам. В качестве альтернативы подходят и зарубежные стандарты, регулирующие качество воздуха в здании.

Проектирование по зарубежным стандартам

В январе 2003 года вступила в силу Европейская Директива по энергоэффективности помещений 2002/91/ЕС. Законодательный акт распространяется на страны Европейского союза. План действий, принятый в 2006 году, предусматривает повышение энергетической эффективности в строительной сфере.

Для реализации требований на практике разработаны следующие стандарты:

1. Расчет потребления энергии на отопление, а также охлаждение помещений и другие энергетические характеристики предусмотрены EN ISO 13790.
2. Исходные значения микроклиматических условий зданий для проектирования и оценки энергоэффективности, включая тепловой комфорт, качество воздуха, акустику и освещение.
3. Технические требования к вентиляционной системе, прописаные в стандарте EN 13779.
4. Описание методов расчета энергетических потерь в вентиляционных системах и инфильтрации – EN 15241.
5. Расчет скорости воздушного потока в помещениях рассмотрен в EN 15242.

Потребление энергии для вентиляционной системы определяется по стандарту EN 13790, рассмотрены основные характеристики помещений с учетом внутренней среды – уровня инфильтрации и кратности вентиляции.

Расчет воздушных потоков для гибридной, механической и пассивной вентиляции описан в стандарте EN 15242.

Стандарт, принятый для расчета потерь в вентиляционной системе и инфильтрации (EN 15241) учитывает характеристики внешней среды, расчет здания, глобальное энергопотребление, тесно связан с EN ISO 13790, в котором описана схема расчета потребления энергии на охлаждение или отопление зданий

Конкретные требования и правила проектирования вентиляционных систем указаны в стандарте EN 13799, документ также включает руководство к проектированию. Его приложения распространяются на системы вытяжной и приточной вентиляции механического типа, но документ не предназначен для жилых помещений.

Для частных домов и квартир предусмотрен стандарт CEN/TR 14788, в котором приведены типовые диапазоны значений, которые носят рекомендательный характер и используются только в том случае, если иные параметры отсутствуют.

С помощью расчетов системы вентиляции можно минимизировать шум от вентиляционного оборудования, а также избавиться от сквозняков, путем обеспечения допустимой скорости движения воздуха внутри здания

Использование зарубежного опыта при проектировании закономерно, так как в этом случае учитывают более строгие требования к качеству жизни.

Подведем итог по этапам

• Обращение Заказчика;
• Расчет воздухообмена;
• Выбор принципиальной схемы;
• Расчет теплопритоков;
• Учет дополнительных требований;
• Выбор оптимального проектного решения (самый трудный этап);
• ТКП (технико-коммерческое предложение), 2-3 варианта;
• ТЭО (технико-экономическое обоснование), 2-3 варианта;
• Принятие решения Заказчиком;
• Рабочий проект;
• Согласование рабочего проекта;
• Передача рабочей документации монтажной службе.

Монтажная служба составляет исполнительные чертежи и исполнительную спецификацию, по которым и будут производить монтаж спроектированной системы.

Монтаж и техобслуживание

После получения всех необходимых документов, обозначенных в техзадании, подготовки и согласования проекта, начинается стадия монтажа. От того, насколько детально в техническом задании указаны параметры рабочей площадки, зависит степень готовности подрядчика к монтажу, наличие у бригады необходимого комплекта инструментов и приборов и т.д. От детализации задания на проведение монтажа также зависит насколько быстро и без накладок он будет сделан. К примеру, если в техническом задании не было указано сечение воздуховодов, они вполне могут оказаться круглыми, вместо более подходящих квадратных или наоборот.

Воздуховоды с прямоугольным сечением

После монтажа вентиляционной сети, в разных режимах проводится пусконаладка (если это оговорено в условиях выполнения работ) и запуск системы в работу.

В большинстве случаев, заказчик также заинтересован в последующем гарантийном и техническом обслуживании смонтированной сети. Если все требования в отношении сервиса системы, были обсуждены на стадии подготовки ТЗ, после запуска сети необходимость в проведении новых переговоров отсутствует.

Преимущества работы с

Преимущества работы с в области проектирования воздухоотводов:

• проектирование выполняют профессионалы с большим опытом составления данного рода документации;
• составление документа в течение рабочей недели, точный срок устанавливается на стадии подписания договора с учетом сложности проекта;
• бесплатная доработка проектирования в случае изменений условий эксплуатации вентиляции;
• возможность ознакомиться с реализованными проектами;
• наличие необходимых документов и сертификатов, доказывающие легальное осуществление деятельности;
• низкие цены;
• регулярные акции и скидки постоянным клиентам.

Узнать подробности о проектировании вы можете по телефону. Контакты указаны на страничке. Заказать проект можно непосредственно на сайте. Оставьте заявку, и в ближайшее время с вами свяжется наш сотрудник.

Профессиональный проект приточной вентиляции

Создание надежной системы приточной вентиляции требует глубоких познаний в нескольких областях. В проекте должны быть учтены требования санитарно-гигиенических норм, взрыво- и пожаробезопасности, электрозащиты. Малейшие ошибки в проектировании в будущем могут грозить самыми серьезными последствиями: нарушение воздухообмена оказывает негативное влияние на здоровье людей и может стать причиной аварии на производстве.

Дополнительным преимуществом профессионального проектирования является экономичность. Сбалансированный комплекс оборудования обеспечивает комфортную и безопасную среду в помещении, используя минимум ресурсов. Обслуживание подобной системы не требует дополнительных вложений, а срок безаварийной эксплуатации исчисляется десятилетиями.
