Этажные планы гражданских и строительных зданий

Работа с профессиональными проектировщиками является гарантией безупречной планировки дома и взвешенных архитектурных решений. А как сделать планировку дома, избежав лишних затрат на оплату дорогостоящих услуг по составлению проекта? Базовые навыки, знание потребностей своей семьи, а также овладение несложными компьютерными программами позволят своими силами разработать проект комфортного загородного дома, сэкономив время и деньги на оплате услуг профессиональных специалистов. [ad:top]

Способы самостоятельной планировки дома

• Нарисовать план дома с размерами от руки на листе с клетчатой разлиновкой или миллиметровой бумаге;
• Начертить план дома на компьютере с помощью специальной проектировочной программы;
• Сделать планировку дома он-лайн в 3D-редакторах сети.

Каждый способ позволяет самостоятельно сделать чертёж дома и распределить площадь его жилых комнат и помещений под бытовые и хозяйственные нужды.

Наиболее доступным является собственноручно выполненный чертёж и проект дома, однако, этот путь не исключает риска ошибок при масштабировании. Кроме того, человек неопытный не сразу догадается, как правильно сделать планировку дома на своём рисунке.

Сделать план дома можно и в специально разработанной компьютерной программе, но следует удостовериться, что используемая версия является лицензионной во избежание ошибок в просчётах. Работать в программе можно самостоятельно, если она не особенно сложная и не требует многонедельного освоения.

Программы для создания чертежей

Порекомендуем и представим самые популярные и часто используемые программы для создания чертежей.

Платные программы

Начнем с самых качественных и многофункциональных, но платных предложений.

КОМПАС-3D

Самая популярная в России программа, часто используемая как студентами, так и инженерами.

Преимуществ и достоинств много, из основных и важных выделим:

• простой и доступный интерфейс, который будет понятен любому пользователю;
• 3D-проектирование с возможностью переноса в 2D и обратно;
• экспорт и импорт из сторонних САПР-приложений;
• функция поворачивать и масштабировать объект;
• сохранение итогового файла сразу в нескольких форматах: от DWG до IGES.

Кроме этого, КОМПАС-3D предлагает дополнительные модули для работы с электрическими схемами, трубопроводом, пружинами и пр.

AutoCAD

Если вы имеете дело с чертежами схем, мебели или домов, этот вариант станет одним из лучших.

Он несколько сложнее в использовании по сравнению с КОМПАС-3D, но имеет массу возможностей и инструментов, в числе которых:

• 3D-проектирование сборочных чертежей и деталей;
• быстрое исправление ошибок в рамках уже готового чертежа;
• параметрическое моделирование, упрощающее и ускоряющее процесс;
• автоматическое построение геометрических фигур.

Единственный минус двух уже указанных программ — отсутствие бесплатной версии и возможности свободно пользоваться программой более чем месяц (в рамках временной подписки).

Бесплатные программы

Переходим к более простым и менее функциональным, но бесплатным и доступным вариантам.

A9CAD

Во многом схожа с AutoCAD. И если вам понравилось работать в ней, но нет возможности продлить пользование, обратитесь к бесплатной A9CAD.

Привычный интерфейс и возможности, удобство в использовании и просто отличный вариант для новичков, которые простят программе отсутствие многих функций.

Если вам достаточно создания двухмерных чертежей, смело устанавливайте ее. Из наиболее полезных способностей выделим построение чертежей разной сложности, указание размеров, предварительный просмотр и поддержку слоев.

NanoCAD

Вторая по качеству и доступности программа, в которой можно создавать чертежи начального и среднего уровня.

При всей простоте NanoCAD поддерживает 3D-моделирование и векторную графику. А если приобрести платную версию, возможностей станет еще больше. Но и бесплатная вполне самостоятельна и оправдывает себя.

Из других плюсов: минимальные требования при установке, построение электрических схем и полное соответствие и поддержка САПР — официального и признанного стандарта.

Зачем нужна планировка дома

Зачастую лёгкость отказа от профессионального проекта у многих объясняется кажущейся простотой задачи раздела общей площади дома на комнаты. Однако при этом отсутствует понимание того, что сделать план дома — это не только определить площадь и место будущих помещений.

Итак, давайте разберемся, чем планировка дома отличается от его проекта.

Проект загородного дома — комплексный расчёт и подробное описание всех параметров будущей постройки с учётом характеристик стройматериалов и домовых систем:

1. Архитектурное описание (чертёж плана здания, размеры внутренних помещений с обозначением дверей и окон, планировка жилых комнат и хозяйственных помещений).
2. Расчёт конструктивных элементов (фундамент, коробка одноэтажного дома, стропильные конструкции, кровля изображаются схематично в чертежах с подробной разметкой и расчётами).
3. Электрическая часть (подробное описание подключения дома к энергосети со схематическим изображением электропроводки и разводки розеток).
4. Инженерная составляющая (план прокладки жизненно необходимых коммуникаций — вентиляции, канализации, газа, водопровода, отопления).

Как видно из структуры проекта, планировка загородного дома — одна из его частей, входящих в архитектурную составляющую, которая утверждает площадь и расположение внутренних помещений и основных конструкций (лестниц в доме, перегородок, окон, дверей, арок).

Таким, образом, даже если вы решили сократить бюджет на строительство дома, отказавшись от услуг профессионального проектировщика, это не значит, что этап планировки дома допустимо пропустить или рассматривать его без учёта остальных частей проекта. В этом случае составление проектной документации перед началом строительства будет на вашей ответственности.

Алгоритм черчения плана дома

Основой для планировки дома являются рукописные или электронные чертежи для каждого этажа (включая цокольный и мансардный). Рассмотрим последовательность действий для того, чтобы правильно сделать чертёж дома.

1. Задание масштаба на миллиметровой бумаге или листе с клетчатой разлиновкой;
2. Вычерчивание осей дома;
3. Привязка стен к осям дома;
4. Нанесение внутренних перегородок, арок, окон и дверей;
5. Подписывание названия для каждого схематического помещения и обозначение площади в кв. м.

Вернуться к оглавлению

Для многих людей загородный дом является чем-то наподобие заветной мечты – перспектива отдохнуть от городской суеты в уютном уголке кажется достаточно радужной. Более того, хочется не просто приобрести уже готовое строение с обустроенным приусадебным участком, а создать усадьбу своей мечты, в которой будут правильно воплощены все пожелания относительно дизайна и планировки. Остается только одно – перенести свои задумки на бумагу, а уже затем, составив проект дома и определив его месторасположение на участке, воплощать в жизнь (заниматься непосредственно строительством дома). Если в отношении второго момента, по определению, не может быть никаких сомнений относительно необходимости сторонней помощи – даже в том случае, если вы будете профессиональным строителем, самостоятельно возвести правильный особняк вы не сможете, а вот затраты на составление архитектора можно исключить. Каким образом проектирование и строительство можно удешевить? Да очень просто – выполнить самому его работу вполне возможно, даже не имея каких-либо специальных навыков создания проекта частного дома. Осуществить проектирование дома (нарисовать его на бумаге схематически), на самом деле, не так уж и сложно!

Что нужно учитывать при самостоятельном составлении проекта собственного дома?

Самое главное заключается в том, чтобы разработанный вами проект строительства дома создавался опираясь на следующие принципы:

Множественная функциональность – то есть, возведенный дом по этому проекту будет удобен и практичен во всех отношениях. Проект дома своими руками должен быть не хуже архитекторского;

Простота конструкции – сделать проект дома несложно будет только в том случае, если он не будет предполагать каких-либо изысков. Создание какого-то особо сложного проекта, реализация которого потребует огромного количества творческих изысков, человеку, не имеющему специального образования, крайне не рекомендуется, ибо можно не учесть некоторые принципиально важные вещи;

Эстетичность – конечно же, загородный дом должен выглядеть красиво и радовать взор своих хозяев. Проект надежного дома должен быть еще и эффектным!

Запомните – в том случае, если проект будет создан с учетом этих принципов, то он и в жизни будет очень неплох. Опять –таки, речь идет о достаточно примитивном самостоятельном строении – коттедж премиум-класса любитель не спроектирует. Проектированием домов такого уровня заниматься должен только архитектор – новички здесь очень часто делают ошибки.

Виды архитектурных чертежей: план

План является одним из трёх основных видов архитектурных чертежей, представляющих собой двухмерные проекции объёмных конструкций. Остальные два — это разрез и фасад. Во всех случаях взгляд наблюдателя перпендикулярен плоскости, на которой проецируются элементы и поверхности сооружения.

Говоря о плане, мы подразумеваем, что эта плоскость горизонтальная, параллельная земле или полу. По сути, это вид здания сверху, в поперечном сечении, произведённом на воображаемом уровне выше линии оконных проёмов.

Самый распространённый вид плана — это поэтажный план. Он отображает расположение помещений, находящихся на одном этаже, их размер, форму и связь между собой. План даёт представление о наличии окон, дверей, лестниц и других важных объектов вплоть до радиаторов и иногда предметов мебели.

Строгое соблюдение масштаба при составлении плана позволяет судить о пропорциях тех или иных элементов по отношению друг к другу, а также вычислить их параметры с высокой точностью. В качестве примера здесь приведён план дома Гропиуса в Линкольне. Стрелка указывает начало пути движения по зданию с передней террасы.

Многие знаменитые архитекторы, включая Фрэнка Ллойда Райта, использовали план как стимул развития подспудной логики, управляющей пространствами, конструкциями, масштабами и текстурами. Здесь приведён план его дома Розенбаума. Прямоугольная сетка указывает на то, что пол в здании будет бетонным, и одновременно с этим даёт представление о положении стен, окон и дверей.

Поэтажные планы позволяют отображать альтернативные замыслы архитектора. Что если лестницу перенести на другое место? А форма кухни может быть вытянутой, а не Г-образной. Компьютерные программы на базе САПР помогают моментально визуализировать любое движение творческой фантазии разработчика дизайна.

Рабочие эскизы архитекторов (создаваемые для оценки стоимости проекта, проведения торгов и предоставления застройщику) могут показаться сложными и запутанными. Приведённый здесь план снабжён множеством пояснительных выносок, ссылок на другие чертежи, замечаний и меток, касающихся предполагаемых типов стен, дверей и других составляющих.

Генеральный план составляется по тем же правилам, что и поэтажный. Разница заключается в том, что он отображает положение здания на местности и его взаимодействие с внешними объектами: дорогами, деревьями, водоёмами и т. д. Возможен комбинированный вариант, который представляет собой поэтажный план, интегрированный в окружающий ландшафт.

Геологическая разведка участка дома

С чего начинается «работа над проектом дома своими руками»? В первую очередь, при работе над проектом дома самостоятельно, необходимо провести геологическую разведку участка – оценить характер местности, почвы и узнать уровень стояния грунтовых вод. Лучшее время года для этого – весна, тогда их уровень находится максимально высоко и есть возможность с максимальной достоверностью определить этот показатель. Сделать это очень важно исходя из того, что именно данный показатель имеет наибольшее значение при закладке фундамента частного дома.

Для определения глубины залегания грунтовых вод рекомендуем обратиться к специалисту

Популярные программы

При наличии стремления и базовых навыков работы с компьютером в процессе проектирования будущего жилья вам помогут специальные программы для рисования чертежей. Доступ к ним абсолютно бесплатный. Рассмотрим самые популярные из них.

Как получить разрешение на строительство частного дома

Sketchup

Относительно других программ для составления чертежей Sketchup проста в использовании. Здесь можно нарисовать проект дома, визуализируя объекты в различных графических стилях. Среди архитекторов и дизайнеров эта программа особо популярна. Освоить её можно, просмотрев пару обучающих роликов.

Компас 3d

Тоже простая в освоении программа, когда нужно создать проект дома самостоятельно. С помощью инструментов в Компасе создаётся трёхмерная модель и план каждого этажа.

AutoCAD

Программа поможет создать даже сложный проект в виде двухмерного или трёхмерного изображения. Автокад поддерживает работу с таблицами, ускоренную проверку чертежей, а при работе с двухмерными проектами незаменим.

FloorPlan3D

Даёт широкие возможности для трёхмерного моделирования дома или участка. FloorPlan3D позволяет:

• Разработать дизайн ландшафта, помещений, дома в целом (с точным указанием размеров),
• Добавить мебель и декоративные элементы в план строения,
• Выбрать различные виды лестниц и крыш.

Это одна из лучших программ для 3D-моделирования дома, которую можно скачать из интернет -источников.

Начало проектирования дома

Для наглядного примера наша редакция использовала программу бесплатную демо-версию программы «Визикон». Но все действия вполне можно выполнить и на обычном листе бумаги. Для примера был выбран простой проект двухэтажного дома 10 м х 10 м

Для проектирования домов необходимо будет «вооружиться» обычным тетрадным листом в клеточку и карандашом, задав при этом соответствующий масштаб. Рациональнее всего в данной ситуации будет поступить следующим образом – десять метров участка условно обозначить двумя клеточками. Таким образом, один сантиметр на линейке будет равняться 1 метру в реальной жизни – соотношение один к ста.

Шаг 1: наносим контур дома на тетрадный лист с помощью линейки и карандаша в масштабе 1:100, т.е. 1 см на бумаге будет равен 1 метру

Нанесение на бумагу контура самого участка, а также будущих строений. В данном случае все работы необходимо осуществлять в строгом соответствии с правильным масштабом – старательно перемеряя каждый метр на земле и нанося его на бумагу в соответствии размеров один к тысяче, вы обеспечиваете надежность и эстетичность возводимого здания. Нарисовать проект таким способом можно очень быстро. Обязательно надо учитывать не только контуры участка, отданного под проектирование и строительство, но и все расположенные объекты на участке, которые находились там еще до его планируемого возведения, и при этом их перенести не представляется никакой возможности. После этого можно будет приступить к проектированию самого здания – для упрощения задания, предположим, что проектируемый дом будет состоять из четырех комнат, кухни и двух санузлов (стандартное жилье для семьи из нескольких человек).

Планы этажей зданий

рис. 2

План здания дает представление о его конфигурации и размерах, выявляет форму и расположение отдельных помещений, оконных и дверных проемов, капитальных стен, колонн, лестниц, перегородок. На план наносят контуры элементов здания (стены, простенки, столбы, перегородки и т.п.), попавших в разрез и расположенных за секущей плоскостью.

При выполнении плана этажа положение секущей плоскости разреза принимают на уровне оконных проемов или на 1/3 высоты изображаемого этажа. Если оконные проемы расположены выше секущей плоскости, то по периметру плана располагают сечения соответствующих стен на уровне оконных проемов. Если планы этажей многоэтажного здания имеют небольшие отличия друг от друга, то полностью выполняют план одного из этажей, для других этажей выполняют только части плана, необходимые для показа отличия от плана, изображенного полностью.

На планах этажей показывают (рис.1):

рис.1

Координационные оси здания (сооружения).

Координационные (разбивочные) оси — оси, определяющие положение основных несущих конструкций здания и проходящие по его капитальным стенам и колоннам. Эти оси, которые могут быть продольными и поперечными, расчленяют здание на ряд элементов. Как уже отмечалось, координационные оси наносят штрихпунктирными линиями с длинными штрихами (рис. 2).

рис. 2

На планах разбивочные оси выводят за контур стен и маркируют буквами русского алфавита или арабскими цифрами (числами), которые записывают в маркировочных кружках диаметром 6-12 мм. Для маркировки на стороне здания с большим числом осей используют цифры, а с меньшим числом осей буквы, за исключением букв Ё, З, Й, О, Х, Ц, Ч, Щ, Ъ, Ы, Ь. Буквами маркируют, как правило, оси, идущие вдоль здания.

Маркировку начинают слева направо и снизу вверх, располагая маркировочные кружки с левой и нижней сторон здания. Если расположение осей на правой и верхней сторонах плана на совпадает с разбивкой осей левой и нижней его сторон, то координационные оси маркируются на всех сторонах плана (рис. 1).

Пропуски букв и чисел при маркировке осей не допускаются.

На изображении повторяющегося элемента, привязанного к нескольким координационным осям, координационные оси обозначают в соответствии с рис. 14а, а при числе более трех . координационных осей с рис. 14б.

рис. 14а-б

Для отдельных элементов, расположенных между координационными осями основных несущих конструкций, наносят дополнительные оси и обозначают их в виде дроби, в числителе которой указывают обозначение предшествующей координационной оси, а в знаменателе дополнительный порядковый номер в пределах участка между смежными координационными осями (рис. 2).

После обводки чертежа допускается оставлять оси только в пересечении стен.

Капитальные наружные и внутренние стены, а также перегородки, расположенные в секущей плоскости.

Вычерчивание капитальных наружных и внутренних стен, колонн и других конструктивных элементов начинают с привязки к координационным осям.

Привязкой называют распределение толщины капитальной стены или другого конструктивного элемента к координационной оси, то есть определение расстояний от этой оси до внутренней или наружной плоскости стены, или до оси элемента. Указанные расстояния (размеры) согласно правилам координации размеров конструктивных элементов здания устанавливаются на базе модуля.

За величину основного модуля М для привязки конструктивного элемента здания к координационной оси принимают 100 мм. Допускается использовать укрупненные и дробные модули, получаемые умножением основного модуля на целые и дробные числа.

Существуют следующие привязки капитальных стен:

• двухсторонняя (рис. 16а), когда координационная ось проходит через стену на расстоянии, кратном модулю М, от внутренней плоскости наружной стены (в кирпичных стенах это расстояние обычно принимают равным 200 мм, а в тонких стенах 100 мм);
• центральная (рис. 16б), когда координационная ось проходит посередине стены (используется для внутренних стен);
• односторонняя (рис. 16в), применяемая для наружных стен, когда координационная ось совмещается с внутренней или наружной плоскостью стены (в последнем случае опирание элементов перекрытия осуществляется по всей толщине наружной стены);
• односторонняя с зазором (рис. 16г), когда координационная ось проходит вне капитальной стены на расстоянии, кратном модулю М.

В каркасных зданиях геометрический центр сечения колонны внутреннего ряда совпадает с пересечением модульных координационных осей.

В крайних рядах колонн каркасных зданий координационная ось может проходить:

• по наружной грани колонны, если ригель, балка или ферма перекрывают колонну;
• на расстоянии, равном половине толщины внутренней колонны, если ригели опираются на консоли колонн или панели перекрытия опираются на консоли ригелей;
• на расстоянии, кратном модулю или его половине, от наружной грани колонн в одноэтажном здании с тяжелыми крановыми нагрузками.

Модульные разбивочные оси, перпендикулярные направлению колонн крайнего ряда, следует совмещать с геометрической осью колонн.

Следует обратить внимание на различие в присоединении наружных и капитальных внутренних стен, а также капитальных стен и перегородок (рис. 1).

Элементы конструкции здания, расположенные за секущей плоскостью.

Разбивку оконных и дверных проемов.

Условное обозначение оконных, дверных проемов и ворот с заполнением и без него изображают согласно ГОСТ 21.501-93 (см. табл. 3).

табл. 3

Для плана, вычерчиваемого в масштабе 1:100, при наличии в проемах четвертей их условное изображение дают на чертеже. Четверть это выступ в верхних и боковых частях проемов кирпичных стен, уменьшающий продуваемость и облегчающий крепление коробок.

Условные обозначения лестниц, санитарно-технического оборудования (ванны, унитазы, раковины и т.д.), а также дымовые и вентиляционные каналы, направление открывания дверей.

При вычерчивании чертежей планов зданий графическое обозначение санитарно-технического оборудования следует вычерчивать в масштабе, принятом для данного плана. Все указанные элементы показывают тонкими сплошными линиями. Размеры санитарно-технического оборудования по ГОСТ 21.205-93 даны в табл. 2.

табл. 2

Рельсовые пути нормальной и узкой колеи, подкрановые пути, мостовые кран-балки, подпольные каналы, предназначенные для линий энергоснабжения, санитарно-технические трубопроводы, размещение технологического оборудования, влияющего на конструктивное решение (для промышленных зданий)

Выносные и размерные линии, размерные числа, маркировочные кружки.

Размеры, выходящие за габарит плана, чаще всего наносят в виде трех или более размерных “цепочек”. В первой цепочке, обычно, располагают размеры, указывающие ширину оконных и дверных проемов, простенков и выступающих частей здания с привязкой их к осям. Вторая размерная цепочка это размер между осями капитальных стен и колонн. В третьей цепочке проставляют размер между координационными осями крайних наружных стен. При одинаковом расположении проемов на двух противоположных фасадах здания допускается наносить размеры только на левой и нижней сторонах плана. Во всех других случаях размеры ставят со всех сторон плана.

В габаритах плана указывают размеры помещений, толщину стен относительно координационных осей, толщину перегородок, которая может наноситься относительно внутренних и наружных стен или разбивочных осей. Наносят размеры проемов во внутренних стенах, в кирпичных перегородках, а также их привязку к контуру стен или координационным осям. На планах промышленных зданий наносят уклоны полов, размеры и привязку каналов, лотков и трапов, устраиваемых в конструкции пола.

При размещении за габаритами плана различных элементов здания расстояние от первой размерной линии до контура плана может быть увеличено до 20 мм и более.

Маркировочные кружки координационных осей располагают на расстоянии 4 мм от последней размерной линии (рис. 7).

рис. 7

На планах промышленных зданий при многократном повторении одного и того же размера можно указывать его только один раз с каждой стороны, а вместо остальных размерных чисел давать суммарный размер между крайними элементами в виде произведения числа повторений на повторяющийся размер. На планах промышленных зданий указывают также типы проемов ворот и дверей (в кружках диаметром 5-6 мм), марки перемычек фрамуг, номера схем перегородок и т.п.

Секущие плоскости разрезов, по которым затем строят изображения разрезов здания.

Положение секущей плоскости задается в соответствии с ГОСТ 2.305-68* разомкнутой линией. Стрелки направления взгляда при выполнении разреза по плану рекомендуется направлять снизу вверх и справа налево (рис. 17).

рис. 17

Позиции (марки) элементов здания (сооружения), заполнения проемов окон и дверей (кроме входящих в состав щитовых перегородок), перемычек, лестниц и др.

Допускается позиционное обозначение проемов ворот и дверей указывать в кружках диаметром 5 мм.

Обозначение узлов и фрагментов планов.

Наименование помещений (технологических участков), их площади, категории по взрывопожарной и пожарной безопасности (кроме жилых зданий).

На планах указывают наименование помещений и их площади, которые допускается также приводить в экспликации (таблице) с указанием нумерации помещений и категории производств. На чертеже плана в этом случае в кружках диаметром 6-8 мм проставляют номера помещений. Форма и размеры таблицы даны на рис. 18.

рис. 18

Площади проставляют в нижнем правом углу помещения (технологического участка) и подчеркивают сплошной линией (размер проставляется с точностью до сотых долей).

Площадь застройки определяют как площадь, заключенную в пределах внешнего периметра наружных стен, взятую на уровне тротуара или отмостки. Жилая площадь равна сумме площадей жилых помещений. Производственная площадь определяется как сумма площадей, непосредственно занятых под производственные помещения. Подсобная площадь это площадь помещений, не вошедших в жилую или производственную площадь (коридоры, ванные, туалетные, курительные и т.п.).

Полезную площадь определяют как сумму жилой и подсобной площадей или производственной и подсобной.

Категории помещений (технологических участков) проставляют под их наименованием в прямоугольнике размером 5х8(h) мм.

Для жилых зданий, при необходимости, на планах указывают тип и площадь квартир. При этом площадь проставляют в виде дроби, в числителе которой указывают жилую площадь, а в знаменателе полезную.

Надпись над чертежом плана.

Для промышленных зданий это будет указание об уровне пола производственного помещения по типу «План на отм. 2,350». Слово «отметка» пишут сокращенно. Для гражданских зданий в надписи пишут наименование этажа по типу “План 1 этажа ” или “План 3 этажа в осях 3-7”. Надпись не подчеркивают.

Проект первого этажа

Наносим на эскиз тамбур и прихожую – а уже из нее будут переходы в кухню и другие комнаты. Располагать помещения необходимо с учетом следующих моментов:

Санузел и кухню следует размещать в непосредственной близости друг к другу – благодаря этому расположению намного проще будет проводить коммуникации;

Очень неплохо, если составленный проект подразумевает отсутствие проходных комнат – это неотъемлемый элемент комфорта;

На первом этаже надо учитывать наличие всех вспомогательных конструкций и помещений – их расположение будет очень важно не только для обеспечения функциональной пригодности дома, но и для комфортного перемещения жильцов.

Шаг 2: чертим все комнаты и помещения первого этажа с необходимым размером

После этого располагаем и планируем все двери нашего дома

Шаг 3: проектируем двери на первом этаже

Затем окна с учетом желаемой освещенности комнат и вашего бюджета

Шаг 4: проектируем окна на первом этаже

В итоге получаем такой первый этаж:

Вот такая получилась 3D модель первого этажа

Прорисовываем второй этаж

Здесь уже все будет намного легче – ведь помещения в доме могут располагаться идентично (самое главное, не менять взаимное расположение санузлов — для того чтобы не усложнять проведение коммуникаций). Вполне достаточно будет спроектировать место расположения входной двери (многие архитекторы рекомендуют делать два входа на второй этаж — дома и с улицы) и окон.

Шаг 5: Аналогично планируем помещения второго этажа. Не забываем про коммуникации — располагаем санузлы и ванную друг под другом

Шаг 6: располагаем двери

Шаг 7: чертим окна второго этажа

Получили вот такую 3D модель второго этажа

А где мебель?

Услуга Автоплан не предполагает решения дизайнерских задач по планировке интерьера. Это исключительно преобразование вашего чертежа в компьютерный чертеж по заданным размерам стен помещения. О том, какие бывают планы квартир и домов, для чего каждый план нужен – читайте в статье «По – щучьему веленью : онлайн планировка квартиры бесплатно на русском языке». О планировке с расстановкой мебели и оборудования, как ее разработать, какие задачи решаются в процессе создания такой планировки, как красиво нарисовать планировку в Фотошопе – я расскажу в следующем посте. Подписывайтесь на рассылку уведомлений , чтобы не пропустить интересные статьи. Поделитесь с друзьями

Проектирование мансарды и крыши

Решили создать проект дома сами – не нужно будет пытаться нарисовать какую-то слишком «заумную» крышу с большим количеством изгибов. Запомните – крыша является одним из самых важных структурных компонентов в доме, и пытаться создавать дополнительную эстетичность, поставив под вопрос надежность, уж точно не стоит. Это все приведет к тому, что местах изгибов возникнут течи. Рисуете проект – будьте добры, исповедуйте принципы минимализма в архитектуре.

Для проектирования подобной крыши без архитектора не обойтись

Зависимость проектировки дома с изоляцией

Есть одно очень важное правило – все вспомогательные помещения необходимо строить с северной стороны. Несмотря на то, что теплоизоляция, выполняемая при помощи строительных материалов, имеет первостепенное значение, взаимное расположение комнат также нельзя выпускать из виду – хотя бы из-за экономии расхода энергии на обогрев дома.

Утверждение проекта для начала строительства

Необходимость корректировки проекта. Даже в том случае, если вы сами смогли изобразить на бумаге дом своей мечты, необходимо будет перед началом строительства дома все-таки проконсультироваться со специалистами – мнение грамотного прораба или же архитектора лишним не будет. Как минимум, необходимо будет согласовать следующие моменты:

Проведение собственной канализации;

Необходимо понимать, что все указанные выше вопросы не являются художественной или архитектурной частью проекта. Это все — самые рутинные вопросы, грамотный подход к решению которых обеспечивается только профессионалами своего дела. В крайнем случае, любой недосмотр при самостоятельном составлении проекта дома, который допустил человек, не имеющий профильного образования, может быть подкорректирован грамотным прорабом, который практическую сторону любой идеи понимает намного лучше. Хотя даже в том случае, если проект составляется профессиональными архитекторами, то также не исключаются чисто практические недочеты.

Самостоятельная работа над проектом дома и ее преимущества

Проект своего дома вы можете создавать сами – для того, чтобы разработать чертежи взаимного расположения тех или иных помещений, а также определиться с местом дома на участке, не потребуется специальных знаний. Грамотный и ответственный подход к делу обеспечит вам успех мероприятия. Однако в плане проведения коммуникаций надо будет обязательно проконсультироваться с профессионалами. Таким образом можно будет правильно спланировать дом, который прослужит вам верой и правдой.

Началу любого строительства предшествует осуществление целого комплекса всевозможных расчётов: создание плана дома, всех необходимых чертежей, инструкций и пояснений к ним, составление сметы. Что же представляет собой проект дома? Попробуем разобраться.

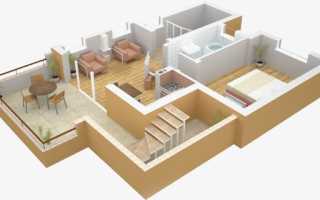

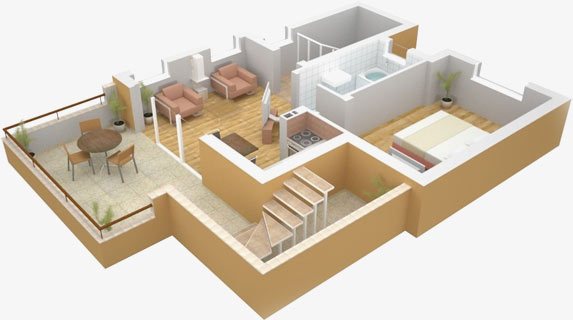

Пример планировки дома созданной самостоятельно

Проектирование домов – довольно сложный процесс. В нём должны учитываться все нюансы, дабы избежать погрешностей на этапе строительства. Составить план могут профессиональные архитекторы. Хотя нет ничего сложного в том, чтобы начертить план дома самостоятельно.

Как составить план дома самостоятельно

1. При составлении проекта дома, в первую очередь, правильно будет узнать о свойствах грунтов на территории будущего жилья, а также высоту, на которой залегают грунтовые воды. Особенно важна эта информация при планировке фундамента с подвалом. Такие работы лучше проводить к концу осени или началу весны, когда грунтовые воды подняты максимально.
2. Когда инженерно-геологические исследования закончены и получено заключение, нарисуйте план для строительства подвала. Если грунтовые воды на слишком высоком уровне, а площадь позволяет, то подвал рекомендуется заменить дополнительным помещением в доме.
3. Далее выберите материал, который будет использоваться в строении. После этого принимайтесь за проект дома и работайте над чертежами. В целях экономии выбирайте простые проекты. Любое усложнение модели строения повлияет на стоимость готового проекта. Это же касается и крыши: количество стыков, изгибов повлияет на её стоимость. Крыши сложной формы менее надёжны, ведь через некоторое время в таких местах может образоваться течь.
4. Чтобы энергосбережение было более эффективным, для нежилых помещений окна располагайте с северной стороны, а для жилых комнат – с южной. Учитывайте и то, что на энергозатратность постройки повлияют материалы теплоизоляции, расположение и размеры окон. Также выберите толщину стен дома.
5. В план первого этажа желательно внести тамбур, гостиную, кухню (столовую), санитарные комнаты, котельную. Второй этаж обычно предназначен для спальных комнат, санузла, а если позволяет площадь строения, то для ещё одной гостиной.
6. Общие и гостиные комнаты по площади не должны быть менее 16 кв.м., кухни и другие жилые помещения – от 9 кв. м. В зависимости от количества и площади помещений будут зависеть общие габариты дома.

Важно, чтобы расположенные объекты не препятствовали свободному перемещению по территории дома.

Что из себя представляет проект дома

Человек, который никогда не принимал участие в процессе строительства дома, при виде стопки бумажек с замысловатыми чертежами, скорее всего, растеряется. Ведь он ничего не смыслит в этом! Безусловно, новичку не просто разобраться в проектной документации. Но, согласитесь, начиная строительство собственного дома или коттеджа, не лишним будет иметь хотя бы общее представление о том, какая информация скрывается в толстой папке проектировщика.

В рабочей документации должен быть представлен графический эскиз дома, а также комплект чертежей, которые помогут при строительстве здания. Данный эскиз и согласовывается с будущим хозяином дома.

После согласования с заказчиком специалист начинает работу над основной частью. План дома, разработанный в соответствии со всеми нормами и правилами, содержит три основных раздела: архитектурный, конструкторский и инженерный.

В первом разделе отображается проект фасадов, кровли, расположения оконных и дверных проёмов, помещений, их площадь. Конструкторский раздел содержит информацию о фундаменте для данного здания, креплениях балок, перекрытий, наличии лестниц, крыльца и т.п. Все расчёты относительно возможных нагрузок на элементы конструкции также включены в эту часть.

Так выглядит план дома с фасадом

Кроме того план дома должен содержать инженерный раздел, в котором приведены данные о расположении вентиляционной, отопительной, электрической, канализационной систем, а также системы водоснабжения.

Этажные планы гражданских и строительных зданий

План — это изображение разреза здания, рассеченного мнимой горизонтальной плоскостью, проходящей на определенном уровне (рис. 10.3.1).

Согласно ГОСТ 21.501 — 93 эту плоскость следует располагать на 1/3 высоты изображаемого этажа или в 1 м от изображаемого уровня для промышленных зданий. Для жилых и общественных зданий мнимую секущую плоскость располагают в пределах дверных и оконных проемов каждого этажа.

План здания дает представление о его конфигурации и размерах, выявляет форму и расположение отдельных помещений, оконных и дверных проемов, капитальных стен, колонн, лестниц, перегородок. На план наносят контуры элементов здания (стены, простенки, столбы, перегородки и т.п.), попавших в разрез и расположенных ниже или выше секущей плоскости.

Как правило, невидимые конструктивные элементы на планах не показывают. Но если на других чертежах невозможно показать данный элемент как видимый, на плане его изображают штрихами. При этом изображаемый элемент может быть расположен как ниже секущей плоскости (ниша для батарей отопления), так и выше ее (антресоли) (рис. 10.3.2). На планах зданий обычно показывают санитарно-техническое оборудование (ванны, унитазы, раковины и т.д.). Если в здании применяют печное отопление, то на плане указывают расположение печей, а также дымовых и вентиляционных каналов. Эти каналы изображают и на планах зданий с центральным отоплением.

Санитарно-техническое оборудование вычерчивают на плане здания в том же масштабе, что и план здания, размеры наиболее часто встречающегося санитарно-технического оборудования, а также кухонных плит по ГОСТ 21.205—93, даны на рис. 10.3.3.

На плане этажей жилых и общественных зданий иногда показывают размещение мебели или другого оборудования (рис. 10.3.4, а). На плане промышленных зданий может быть показано размещение технологического оборудования, влияющего на конструктивное решение. Контуры оборудования вычерчивают в масштабе (иногда с указанием размеров) и обводят тонкими линиями. Наименование оборудования указывают в экспликации, позиции которой соответствуют номерам, проставленным на плане.

План размещения технологического оборудования может быть дан отдельно (рис. 10.3.4, б). В этом случае контуры плана прочерчивают тонкими линиями толщиной 0,2—0,3 мм, а контуры оборудования — линиями толщиной 0,6 мм. Подробные размеры, графические обозначения и надписи, относящиеся к строительной части, на этом плане не приводят. На планах промышленных зданий сплошными линиями толщиной 0,4—0,6 мм изображают рельсовые пути нормальной и узкой колеи.

Подкрановые пути, мостовые краны, краны-балки, подпольные каналы, предназначенные для линий энергоснабжения, санитарнотех-нические трубопроводы и т.п., перекрытие съемными плитами вычерчивают штриховыми линиями (рис. 10.3.5). При необходимости указывают зону действия крана. Ко всем этим изображениям могут быть даны поясняющие надписи.

На планах бытовых помещений промышленных зданий показывают расположение шкафов, вешалок, скамеек и другого оборудования (рис. 10.3.6).

Если площадки и антресоли в промышленных зданиях располагаются на высоте более 2 м от уровня пола, их показывают пересекающимися штриховыми линиями (см. рис, 10.3.5) с двумя точками.

Пристройки к промышленному зданию на основном плане можно не показывать, ограничиваясь нанесением линий обрыва (см. рис. 10.3.5). Встроенные и пристроенные вспомогательные помещения, площадки, антресоли и некоторые участки промышленных зданий можно изображать на плане схематично, но тогда на эти элементы плана делают отдельные чертежи, чаще всего в более крупном масштабе, а на основном плане дают ссылку на эти чертежи (см, рис. 10.3.6).

Если планы этажей отличаются друг от друга лишь устройством отдельных участков наружных стен, следует вычерчивать план одного этажа, и лишь по его периметру располагать планы (ленточки) чем-либо отличающихся участков стен. При двухъярусном расположении окон в помещении на основном плане показывают проемы нижнего яруса. Планы участков стен с проемами второго яруса располагают по периметру основного плана в виде отдельных ленточек (рис. 10.3.7). При выполнении планов гражданских и промышленных зданий в мелком масштабе сложные участки его следует изображать на фрагментах. Фрагмент представляет собой отдельный участок какой-либо части плана, сделанный в большем масштабе и с большей степенью детализации. На нем наносят все необходимые размеры и обозначения. На чертежах планов место, которое в дальнейшем будет дано на фрагменте, должно быть обозначено фигурной скобкой. У изображения, откуда выносится фрагмент, и около него наносят присвоенное фрагменту наименование по типу «Фрагмент плана 1» (рис. 10.3.8). В надписи у плана может быть указан лист, на котором он расположен: «Фрагмент плана 1, лист 7». На участках планов, которые детализируются на фрагментах, не проставляют частные размеры. В таких случаях ограничиваются основными и привязочными.

Отдельные участки планов, которые нельзя достаточно подробно показать в малом масштабе и которые не входят в чертежи фрагментов, показывают в деталях, на планах к ним должна быть дана ссылочная маркировка (рис. 10.3.9). Для жилых (помещений) зданий как индустриального, так и не индустриального строительства могут вычерчиваться планы отдельных секций, выполненных в более крупном масштабе.

Планы секционных домов имеют большую протяженность и вычерчиваются в мелком масштабе, поэтому их дополняют чертежами планов секций.

Жилая секция представляет собой несколько квартир с различным числом жилых комнат, расположенных около лестничной клетки. В зависимости от положения секции на плане здания она имеет соответствующее название и маркировку. Крайняя секция называется торцовой и имеет марку Т.

Промежуточная секция называется рядовой и имеет марку Р. Типы квартир, отличающиеся размером площади, имеют марки А и Б. Число жилых комнат обозначается цифрами, Так, торцовая секция, состоящая из одной однокомнатной квартиры и трех двухкомнатных, будет иметь такую маркировку: Т—1А, 2Б, 2Б, 2Б.

На рис. 10.3.10, а приведен план типового этажа пятиэтажного жилого дома. Основное назначение плана — дать общее представление о форме и размерах дома, о числе секций, планировке квартир и технико-экономической характеристике квартир и секций. На рис. 10.3.10б изображена секция Т—1А, 2Б, 2Б, 2Б.

Для зданий, монтируемых из крупных элементов (панели, крупные блоки) планы могут быть оформлены в виде схем расположения элементов сборных конструкций.

Обычно стеновые панели поставляют на строительную площадку с установленными оконными и дверными блоками. В этом случае на плане не указывают размеры панелей и проемов.

Допускается панели изображать схематически прямоугольниками (рис. 10.3.11).

На рис. 10.3.11, а приведен план типового этажа крупнопанельного здания.

План панельного жилого дома приведен на рис. 10.3.11, б.

На плане таких зданий приводят сокращенные или полные марки панелей (Н — наружные стеновые панели, В — внутренние, П — перегородки), номера этажей, марки узлов, расстояние между координационными осями.

Пример графического оформления схемы расположения дан на рис. 10.3.11, в.

Приступая к вычерчиванию плана, следует помнить, что изображение плана здания необходимо располагать длинной стороной вдоль листа, Сторону плана, соответствующую главному фасаду здания, рекомендуется обращать к нижнему краю листа. План здания на листе должен располагаться, по возможности, так же, как на генеральном плане. Не допускается вычерчивать зеркальное изображение плана относительно его положения на генеральном плане. Планы зданий располагают на листе в порядке возрастания нумерации этажей снизу вверх или слева направо.

Определяя композицию различных элементов плана здания, следует учесть наносимые размеры и маркировку координационных осей. Поэтому чертеж плана должен располагаться примерно на расстоянии 75—80 мм от рамки листа. В конкретных случаях эти размеры могут меняться.

После определения местоположения плана на листе и его масштаба приступают к вычерчиванию.

План рекомендуется выполнять в нижеследующей последовательности.

1. Наносят координационные оси, сначала продольные, потом поперечные (рис. 10.3.12, а). Эти оси являются условными геометрическими линиями. Они служат для привязки здания к строительной координационной сетке и реперам генерального плана, а также для определения положения несущих конструкций, так как эти оси проводят только по капитальным стенам и колоннам. В отдельных случаях они могут не совпадать с осями симметрии стен.

На рис. 10.3.13 показан пример оформления плана второго этажа жилого здания.

Координационные оси зданий и сооружений наносят штрихпунктирными линиями с длинными штрихами толщиной 0,3—0,4 мм. Допускается, после обводки чертежа, оси оставлять только в пересечениях стен. На планах разбивочные оси выводят за контур стен и мар

кируют. Для маркировки осей на стороне здания с большим их числом используют арабские цифры 1, 2, 3 и т.д. Чаще всего большее число осей проходит поперек здания.

Для маркировки осей на стороне здания с меньшим их числом пользуются буквами русского алфавита А, Б, В и т.д. Буквами маркируют, как правило, оси, идущие вдоль здания. При этом не рекомендуется употреблять буквы: Ё, 3, Й, О, X, Ц, Ч, Щ, Ы, Ь, Ъ, Если ддя маркировки осей не хватает букв алфавита, допускается маркировку продолжать удвоенными буквами по типу АА, ББ и т.д. Оси элементов, расположенных между разбивочными осями основных несущих конструкций, допускается маркировать дробью Б/1, Б/2, 1/1, 2/1 и т,д.

В этом случае в числителе указывают обозначение предшествующей координационной оси, а в знаменателе — порядковый номер дополнительной оси в пределах участка между смежными координационными осями {рис. 10,3,14). Такими элементами являются фахверковые колонны, встроенные сооружения, установленное оборудование.

Для обозначения координационных осей блок-секций жилых зданий применяют индекс «с» {рис. 10.3.15, а).

На планах жилых зданий, скомпонованных из блок-секций, наносят обозначения крайних координационных осей блок-секций без индекса {рис. 10.3.15, б).

Маркировку начинают слева направо и снизу вверх. Пропуски в порядковой нумерации и алфавите при применении буквенных обозначений не допускаются. Обычно маркировочные кружки (их диаметр 6—12 мм) располагают с левой и нижней стороны зданий (рис. 10.3.16). Если же расположение осей на правой и верхней стороне плана не совпадает с разбивкой осей левой и нижней его сторон, то координационные оси маркируют на всех сторонах плана или на тех двух сторонах, где нет совпадения осей (рис. 10.3.17).

На изображении элемента, привязанного к нескольким координационным осям, эти оси обозначают:

• при числе координационных осей не более трех — как показано на рис. 10.3.18;
• при числе координационных осей три и более — как показано на рис. 10.3.19.
• при необходимости ориентации координационной оси, к которой привязан данный элемент, по отношению к соседней оси, направление указывают стрелкой (рис. 10.3.20).

2. Прочерчивают тонкими линиями (толщиной 0,3—0,4 мм) контуры продольных и поперечных наружных и внутренних капитальных стен и колонн (см. рис. 10.3.12, б).

Капитальные наружные и внутренние стены, колонны и другие конструктивные элементы привязывают к координационным осям, т.е. определяют расстояния от внутренней или наружной плоскости стены или геометрической оси элемента до координационной оси здания.

В зданиях с несущими продольными и поперечными стенами привязку выполняют в соответствии со следующими указаниями.

В наружных несущих стенах координационная ось проходит от внутренней плоскости стен на расстоянии, равном половине номинальной толщины внутренней несущей стены (рис. 10.3.21, рис. 10.3.22, а), кратном модулю или его половине. В кирпичных стенах это расстояние чаще всего принимают равным 200 мм, или равным модулю, т.е. 100 мм. Допускается проводить координационные оси по внутренней плоскости наружных стен (рис. 10.3.22, г). Если элементы перекрытия опираются на наружную стену по всей ее толщине, модульная координационная ось совмещается с наружной гранью стены (рис. 10.3.22, в).

Во внутренних стенах геометрическая ось симметрии совмещается с координационной осью (см. рис. 10.3,21). Отступление от этого правила допускается для стен лестничных клеток и для стен с вентиляционными каналами.

В наружных самонесущих и навесных стенах их внутренняя грань часто совмещается с координационной осью (см. рис. 10.3.22, г), но если панели перекрытий или покрытия частично заходят в стену или полностью ее перекрывают, то координационная разбивочная ось совмещается с наружными гранями покрытия или перекрытия (рис. 10.3.22, д).

При опирании балок прогонов или ферм на внутренние пилястры наружных стен за внутреннюю грань стены принимается грань пилястры в уровне верхней части стены (рис. 10.3.22р б). В кирпичных стенах допускается величину привязки корректировать с учетом размеров кирпича.

В каркасных зданиях геометрический центр сечения колонны внутреннего ряда совпадает с пересечением модульных координационных осей (рис. 10.3.23, рис. 10.3.24).

В крайних рядах колонн каркасных зданий координационная ось может проходить:

• по наружной грани колонны, если ригель, балка или ферма перекрывают колонну;
• на расстоянии, равном половине толщины внутренней колонны, если ригели опираются на консоли колонн или панели перекрытия опираются на консоли ригелей;
• на расстоянии, кратном модулю или его половине от наружной грани колонн в одноэтажном здании с тяжелыми крановыми нагрузками (см. рис. 10.3.24).

Модульные разбивочные оси, перпендикулярные направлению колонн крайнего ряда, следует совмещать с геометрической осью колонн.

3. Вычерчивают контуры перегородок тонкими линиями (рис. 10.3.12, в). Следует обратить внимание на различие в присоединении наружных и внутренних капитальных стен и капитальных стен и перегородок (рис. 10.3.25, а, б, в).

4. Выполняют разбивку оконных и дверных проемов и обводят контуры капитальных стен и перегородок линиями соответствующей толщины (см. табл. 9.5.2).

Условное обозначение оконных и дверных проемов с заполнением и без него изображают согласно ГОСТ 21.501— 93. При вычерчивании плана в масштабе 1:50 или 1:100 при наличии в проемах четвертей их условное изображение дают на чертеже.

Четверть— это выступ в верхних и боковых частях проемов кирпичных стен, уменьшающий продуваемость и облегчающий крепление коробок (рис. 10.3.26, а—в).

При выборе толщины линий обводки следует учесть, что не несущие конструкции, в частности, контуры перегородок, обводят линиями меньшей толщины, чем несущие капитальные стены и колонны.

5. Вычерчивают условные обозначения лестниц, санитарно-технического и прочего оборудования, а также указывают направление открывания дверей (рис. 10.3.12, д). На планах промышленных зданий наносят оси рельсовых путей и монорельсов.

При выполнении чертежей планов зданий графическое обозначение печей или приборов санитарно-технического оборудования следует вычерчивать в масштабе, принятом для данного плана.

6. Наносят выносные, размерные линии и маркировочные кружки (рис. 10.3.12, е).

Первую размерную линию, как внутри габарита плана, так и вне его, следует располагать не ближе 10 мм от контура чертежа. Однако в связи с тем, что перед первой размерной линией за габаритом плана часто размещают марки различных элементов здания, это расстояние увеличивают до 14—21 мм и более. Последующие размерные линии располагают на расстоянии минимум 7 мм друг от друга. Размеры, выходящие за габарит плана, чаще всего наносят в виде трех или более размерных «цепочек» (см. рис, 9.5.5). Маркировочные кружки координационных осей располагают на расстоянии 4 мм от последней размерной линии.

7. Проставляют необходимые размеры, марки осей и других элементов (см. рис. 10,3.13). В габаритах плана указывают размеры помещений, толщину стен, перегородок, привязку внутренних стен к координационным осям, перегородок к внутренним и наружным стенам или к координационным осям. Наносят размеры проемов во внутренних стенах, в кирпичных перегородках, а также их привязку к контуру стен или к координационным осям. Размеры дверных проемов в перегородках на плане не показывают. Указывают также размеры отверстий в стенах и перегородках и их привязку или же делают ссылку на соответствующие чертежи. На планах промышленных зданий наносят уклоны полов, размеры и привязку каналов, лотков и трапов, устраиваемых в конструкции пола.

За габаритом плана, обычно в первой цепочке, считая от контура плана, располагают размеры, указывающие ширину оконных и дверных проемов, простенков и выступающих частей здания с привязкой их к осям. Вторая цепочка заключает в себе размер между осями капитальных стен и колонн, В третьей цепочке проставляют размер между координационными осями крайних наружных стен. При одинаковом расположении проемов на двух противоположных фасадах здания допускается наносить размеры только на левой и нижней сторонах плана. Во всех других случаях размеры ставят со всех сторон плана. На планах промышленных зданий при многократном повторении одного и того же размера можно указывать его только один раз с каждой стороны здания, а вместо остальных размерных чисел давать суммарный размер между крайними элементами в виде произведения числа повторений на повторяющийся размер (см. рис. 9.5.6). На планах промышленных зданий указывают также типы проемов ворот и дверей (в кружках диаметром 5—6 мм), марки перемычек и фрамуг, номера схем перегородок и т.п. Если площадь помещений проставляют на плане, то цифру ее размера лучше располагать в углу чертежа каждого помещения, желательно в правом нижнем, и подчеркивать ее. Площади помещений, чаще всего, приводят на планах гражданских зданий.

При вычерчивании планов зданий, выполненных из крупных блоков или панелей, число размеров за контуром плана, как правило, уменьшается. Чаще всего указывают только размеры между всеми координационными осями и между крайними осями (рис. 10.3.12, а, б). Более подробно положение оконных и дверных проемов показывают на схемах раскладки блоков или панелей.

При оформлении чертежа плана следует цифры и буквы марок осей и цифры, обозначающие площадь помещений или их маркировку, писать более крупным шрифтом, чем размерные.

8. Выполняют необходимые надписи (см. рис. 10.3.13).

На планах промышленных зданий пишут наименование помещений или технологических участков с указанием категории производств по взрывной, взрывопожарной и пожарной опасности. Допускается размещение наименований помещений и категорий производств в экспликации с нумерацией помещений на плане в кружках диаметром 6—8 мм. Наименование помещений может быть указано и на чертежах планов гражданских зданий. Над чертежом плана делают надпись. Для промышленных зданий это будет указание об уровне пола производственного помещения или площадки по типу «План на отм. 2,350». Слово «отметка» пишут сокращенно.

Для гражданских зданий в надписи можно писать наименование этажа по типу «План 1-го этажа», или «План 3-го этажа в осях 3—7». Для многоэтажных зданий чертежи планов составляют отдельно для каждого этажа. Но если ряд этажей имеет одинаковую планировку, то вычерчивают план одного из них, а в надписи указывают все этажи, имеющие подобную планировку. Например, «План 2-го и 3-го этажей». Если здание одноэтажное, то этаж не указывают. Надпись не подчеркивают.

В основной надписи наименование планов записывают по типу «План технического подполья».

9. Обозначают секущие плоскости разрезов (см. рис. 10.3.13). На планах наносят также горизонтальные следы мнимых плоскостей разреза, по которым затем строят изображения разрезов здания. Эти следы представляют собой толстые разомкнутые штрихи (толщиной 1 мм) со стрелками (рис. 10.3.27). В случае необходимости мнимую плоскость разреза можно изобразить утолщенной штрихпунктирной линией.

Направление стрелок, т.е. направление взгляда, рекомендуется принимать снизу вверх или справа налево. Однако, при необходимости, можно выбрать и другое направление. Толстые штрихи со стрелками не должны проходить через контур плана или подходить к нему вплотную. В зависимости от положения размерных цепочек и загруженности чертежа их можно располагать у контура плана или за крайней размерной цепочкой (см. рис. 10.3.13). Следует избегать разрезов по двум или нескольким секущим плоскостям. Секущие плоскости разрезов обозначают буквами русского алфавита или цифрами.

Чертежи планов этажей сопровождают спецификациями конструктивных элементов (столярных изделий и т.п.); спецификациями гардеробного оборудования; экспликацией помещений (причем в экспликации для жилых и общественных зданий графу «Категория производства по взрывной, взрывопожарной и пожарной опасности» исключают); ведомостями отделки помещений, в которых число граф определяется наличием элементов интерьера, подлежащих отделке; ведомостью проемов ворот и перемычек и т.д. Форма и размеры таблиц приведены на рис. 10.3.28 и рис. 10.3.29.

При необходимости могут выполняться и планы специального назначения. Так, для элементов конструкций зданий индустриального изготовления (рис. 10.3.30) вычерчивают монтажные планы стен.

На монтажных планах должны быть показаны:

• координационные оси здания, расстояния между ними и между крайними осями;
• конструктивные элементы здания с привязкой к координационным осям или конструкциям и маркировкой;
• оконные и дверные проемы;
• лестницы в пределах этажа (схематично);
• обозначения секущих плоскостей узлов и фрагментов;
• отметки пола (при расположении полов на одном, уровне их отметки не проставляют);
• толщина стен и перегородок, их привязка к координационным осям или к поверхностям ближайших конструкций.

Для зданий из кирпича или мелких блоков выполняют кладочные планы.

Кладочные планы должны содержать:

• размеры оконных и дверных проемов, простенков с привязкой их к разбивочным осям или к конструкциям здания;
• сечение колонн, столбов и других элементов;
• место укладки и маркировку перемычек;
• отверстия, каналы, ниши, штрабы, дымоходы, вентиляционные каналы, проемы для вентиляционных продухов (на плане чердака) с привязкой к координационным осям или конструкциям здания.

На кладочных планах зданий обозначают также армируемые участки стен или простенков или делают ссылку на чертежи армирования. Для сложных участков плана следует разрабатывать фрагменты. Оконные и дверные блоки или схемы заполнения проемов на планах общественных зданий маркируют.

На плане указывают наименование и площади помещений. Если размер изображения не позволяет делать надпись на чертеже, то помещения нумеруют, а их наименование и площади приводят в экспликации, которую можно совмещать с ведомостью по отделке помещений. Маркировочные цифры помещают в кружках диаметром 6— 8 мм. На планах общественных зданий маркируют перемычки по типу и числу входящих в перемычку элементов, а также по расположению их в сечении. Данные о замаркированных перемычках приводят в ведомости.

При необходимости (из-за сильной насыщенности изображения) план перемычек можно выполнять отдельно.

Отдельно для жилых и общественных зданий могут быть вычерчены планы отделочных работ. На этом плане указывают площади помещений, марки оконных и дверных блоков, встроенных шкафов, антресолей и т.д. с монтажным или кладочным планом этажа, а для общественных здании — со схематическим планом этажа. При несложных способах отделки эти планы могут совмещаться. Чертежи плана сопровождают ведомостью отделки помещений.

Что такое планировка дома

Основой любого проекта является составление плана дома, который изображен на документах. Их впоследствии нужно зарегистрировать в соответствующих инстанциях.

Важно. Сделать это нужно ещё до начала строительства. Это поможет избежать разнообразных штрафных санкций из-за незаконности постройки.

В нём отображена полностью вся планировка дома:

• расположение основных конструкций дома;
• разнообразные перегородки;
• размещение комнат и их количество;
• окна и двери.

Кроме этого указано:

• какими размерами наделено строение;
• материал для возведения стен;
• кровельная конструкция;

Схема устройства крыши

• расстановка сантехнического оборудования и систем вентиляции, отопления.

План этажа

Планом этажа называют горизонтальный разрез здания, по которому судят о форме и размерах здания, расположений комнат, дверных и оконных проемов, толщине стен и перегородок, размещении лестниц, санитарно-бытового и технологического оборудования. Выполнение плана этажа начинают с нанесения сетки разбивочных осей стен и колон, откладывая по ним толщину стен и колон. Размечаются проёмы под окна и двери. Проставляются габаритные размеры. После этого за габаритами плана указывают размеры, как правило в миллиметрах, начиная от координационных осей: простенков, дверных и оконных проемов, расстояния между координационными осями стен. Пример построения плана этажа в системе AutoCAD. Толщина контурных линий — 0,5; толщина выносных линий — 0,15. Внутри плана указывают: привязку внутренних стен и перегородок к координационным осям, толщину стен и перегородок, размеры помещений в свету и др. Проставляют площади отдельных помещений и пишут их наименования. Наименование помещений и их площадь подчеркивают. На планах цехов в соответствующих масштабах указывают расположение поточных линий, машин, станков, аппаратуры и прочего оборудования. Производят штриховку стен. Надписи выполняют шрифтом, соответствующем ГОСТ 2.304 — 81 (СТ СЭВ 851 — 78 — СТ СЭВ 855 — 78). В вертикально — поперечных разрезах зданий крышу принято показывать рассеченной по центральной части здания, а в вертикально — продольных — по коньку крыши. Вертикальные разрезы выявляют: высоту этажей, глубину заложения фундамента, конструкций перекрытий и лестниц, высоту дверных и оконных проемов и т.д. На разрезах проставляют размеры (в миллиметрах): расстояния между координационными осями; высоту помещений в свету, толщину перекрытий; высоту дверных и оконных проемов. На вертикальных разрезах зданий наносят отметки (в метрах) от уровня чистого пола первого этажа, имеющего нулевую отметку; конструктивных элементов здания; дверных и оконных проемов, карниза, конька крыши и др.

[К содержанию]

Конструктивные элементы зданий

Фундамент — подземная часть здания, предназначенная для передачи нагрузки от здания на основание. Основанием называется грунт, на который опирается фундамент. Фундаменты обычно толще стены на 5 — 20 см. Плоскость, ограничивающую фундамент снизу, называют подошвой фундамента, ограничивающую сверху — обрезом. Выше обреза начинается стена. Глубина заложения отдельных участков фундамента может меняться в зависимости от размера строительной площадки. В этом случае выполняют уступами (ступенями), высоту которых принимают в пределах 30 — 60 см. Глубина заложения принимается на 15 — 25 см. ниже глубины промерзания грунта для данного рельефа местности в зависимости от его качества. Для фундаментов используют бут (естественный камень неправильной формы), бутобетон, бетон и железобетон. Планом фундамента называют разрез здания горизонтальной плоскостью на уровне обреза фундамента. Вычерчивание плана фундамента (см. рис.) начинают с координационных осей 1, 1, А и Б. Затем на план наносят контур фундамента под наружные и внутренние стены, колонны, печи, станки, машины и т.п. Контур фундамента обводят сплошной основной линией толщиной 0.5 — 0.8 мм. Размеры на плане фундаментов показывают между осями стен, ширину фундаментов — по подошве и обрезу. От осей стен проставляют размеры фундаментов отдельно стоящих столбов, печей, машин, станков и т.п. В характерных местах указывают размеры на поперечные сечения фундаментов. Сечения помещают на том же листе, где и план фундаментов, или выносят на отдельный лист. Поперечные сечения фундаментов принято вычерчивать в масштабах 1:50, 1:25, 1:20. На рисунке показан элемент плана фундамента стен и печи прямоугольной формы. Сбоку вынесены сечения фундаментов стен 1-1, 2-2 и их размеры. Стены здания делятся на наружные и внутренние. Стены, воспринимающие нагрузки, называют несущими или капитальными. Нижнюю утолщенную часть стены, выступающую наружу, называют цоколем, верхнюю карнизом. Для окон и дверей в стенах выбирают проемы, промежуток между которыми называют простенком. Над проемами в стене кладут стальные или железобетонные балки — перемычки. Стены изготовляют из различных строительных материалов: бетона, естественного и искуственного камня, кирпича, дерева, железобетонных блоков и панелей. В современном строительстве стены изготовляют в виде крупных блоков и панелей. Внутренние несущие перегородки изготовляют из гипсовых или фибролитовых плит, дерева и другого материала. Перегородки опираются на междуэтажные перекрытия. Перекрытия подразделяют на чердачные (верхние), междуэтажные и цокольные (нижние). Каждое перекрытие состоит из несущей части и наполнителей, обеспечивающих водозвуконепроницаемость, теплоизоляционные и противопожарные свойства. Перекрытия чердачные отличаются от междуэтажных отсутствием чистого пола, а цокольные — настилом полов из шунтовых досок, которые опираются на деревянные лаги. Полы выполняют дощатыми, паркетными и асфальтированными. Для сообщения между междуэтажными перекрытиями служат лестничные клетки, которые состоят из маршей с определенным количеством ступеней и лестничных площадок. Ступени лестницы уложены на балке (косоуре) с ограждением. Вертикальная грань ступени называется подступенью, а горизонтальная — проступью. Размеры подступени 150 — 180 мм., проступи — 270 — 320 мм. Уклон марша зависит от назначения лестницы и принимается в границах 1:2, 1:1.75, 1:1.5. Покрытием называют крышу здания, опирающуюся на стропила. Выполненные из дерева стропила бывают наслонными (рис. а) и висячими (рис. б). Чаще применяют наслонные стропила, более простые и надежные. Висячие стропила применяют в зданиях, не имеющих внутренней стены. При больших пролетах между стенами, например в производственных и общественных зданиях, применяют металлические стропильные фермы и балки. Стропила и строительные фермы покрывают обрешеткой, по которой настилают кровлю из материалов: кровельной стали толщиной 0.5 мм., этернита, черепицы, толя, рубероида, дерева и других рулонных и силикатных материалов, от которых зависит наклон скатов крыши. По своей конструкции крыши бывают односкатные, двухскатные и четырехскатные (см. рис.). Такие крыши называют чердачными.

Варианты составления планировки дома

Во-первых, начертить поэтажный план загородного дома можно самому. Для этого не нужно обладать особыми познаниями в области проектирования.

Самое главное определить размеры будущего строения, количество помещений в нём (планировку) и их функциональность.

Во-вторых, можно заказать его у архитекторов, которые занимаются разработкой индивидуального проекта любого строения. Стоимость их услуг довольно высокая. У них в каталоге есть уже готовые планы домов, которые они могут предоставить своим клиентам для дальнейшей разработки проекта.

Самостоятельное составление

На сегодняшний день есть специальная программа, которая используются для того, чтобы составить план дома совершенно бесплатно.

Программа для планировки квартиры

Устанавливать её на компьютере не нужно. Вся работа выполняется онлайн.

Есть определённые поля:

ширина строения;длина строения;общая высота;высота стен и кровли;форма дома;количество этажей;количество окон и дверных проёмов;наличие гаража;балкона.

Это основные параметры, которые должны быть проставлены, чтобы разработать план загородного дома. После всего этого можно на компьютере визуально оценить внешний вид коробки будущего строения вместе с кровлей. На этом этапе делается корректировка формы и размеров.

Далее нужно сделать планировку. Количество комнат зависит от потребностей собственника. После этого получаются готовые планы частных домов.

Обращение к профессионалам

Этот способ эффективен в том случае, если нет желания и возможностей нарисовать план загородного дома своими руками.

Подробный чертёж дома, выполненный от руки

Архитекторы, основываясь на пожелания клиента, выяснят какими оптимальными размерами должно обладать строение, смогут правильно сделать планировку и даже рассчитать необходимое количество материалов для строительства дома.

Затем готовые планы домов утверждаются в соответствующих инстанциях, и можно приступать к постройке.

Рекомендации по составлению планировки здания

Чтобы правильно нарисовать план строения, нужно придерживать нескольких советов и учитывать:

• свои реальные возможности, чтобы строительство дома не закончилось на середине;
• необходимое количество этажей для комфортного проживания каждого члена семьи;
• наличие оконных и дверных проемов. Оно не должно быть большим, иначе о функциональности многих помещений в доме можно забыть;
• количество комнат, которое зависит от размеров дом;
• форму и параметры крыши.

Необходимо начертить поэтажный план строения. Это поможет определить полезную площадь, которая разделяется на жилую и хозяйственную.

Загородный дом должен обладать оптимальной этажностью. Эти параметры основываются на размере свободной площади участка. Количество этажей может быть:

Большую этажность специалисты не рекомендуют выстраивать. В этом нет необходимости. Будут только лишние затраты на обустройство домов.

Важно учитывать, что второй и третий этаж дома может быть в качестве мансардной крыши.

Планировка такого помещения немного отличается от стандартной, по причине непрямолинейной кровельной конструкции.

Также должны быть учтены и строительные материалы, которые будут непосредственно оказывать влияние на планировку. Из них возводятся несущие стены и межкомнатные перегородки.

Вычерчивание планов зданий

В современной архитектуре и строительной отрасли под планами понимаются такие изображения зданий, которые мысленно рассечены горизонтальной плоскостью. Она может располагаться на расстоянии один метр от пола или же точно на уровне высоты этажа. При этом на самом плане принято показывать как те элементы строения, что находятся непосредственно в секущей плоскости, так и те, что располагаются под ней.

Именно на основании планов судят о том, как именно располагаются отдельные помещения друг относительно друга, какую форму и размеры они имеют, где в них находятся оконные и дверные проемы, вентиляционные и дымовые каналы, лестницы, перегородки, несущие капитальные стены, а также многие другие элементы конструкций зданий.

В соответствии с принятыми в Российской Федерации нормами и стандартами на чертежах планов необходимо наносить:

Все координатные оси;

Цепочки внутренних и наружных размеров. Они должны включать в себя такие данные, как толщины перегородок и стен, размеры дверных и оконных проемов (при этом размеры наружные наносят снаружи чертежа, а внутренние – внутри него);

Данные о площади помещений здания;

В случае, если полы располагаются на разных уровнях – отметки уровней чистых полов;

Все санитарно-техническое, а также встроенное оборудование.

Для выполнения на чертежах планов сечений и разрезов используют сплошную основную линию. Для изображения попадающих в плоскость сечения объектов используют сплошные тонкие линии, то есть точно такие же, что применяют для изображения осевых и размерных линий.

Согласно действующим методикам, стандартам и нормам вычерчивание планов зданий должно происходить в строго определенной последовательности. Самыми первыми чертежники проводят все поперечные и продольные координатные оси. После того, как эта работа окончена, наступает черед вычерчивания внутренних и наружных стен, колонн, перегородок. Далее происходит разбивка дверных и оконных проемов, причем обязательно условно показывается, в какую именно сторону открывается каждая внутренняя дверь и все двери, ведущие из зданий наружу.

После того, как все дела относительно изображений дверных и оконных проемов завершены, специалисты занимаются вычерчиванием санитарно-технических приборов. Кроме того, они наносят все требуемые размерные и выносные линии. На завершающем этапе наносятся все оставшиеся не нанесенными, но, тем не менее, необходимые надписи и производится тщательная проверка чертежа.

Продольные и поперечные координационные оси

Вычерчивание стен и перегородок

Вычерчивание проёмов, сантехнических приборов

Простановка размеров и надписей

То на сколько насыщен тот или иной архитектурный план различными деталями, во многом зависит от его масштаба. Зависимость в данном случае наблюдается прямо пропорциональная: чем масштаб выше, тем больше внимания нужно уделять деталям.

Современные архитектурно-строительные планы различных зданий часто бывают очень насыщенны множеством разнообразных деталей. Поэтому зачастую бывает очень важно отыскать именно такой метод их графического выполнения, который даст возможность наилучшим образом выявить все конструкционные достоинства того или иного сооружения, а также особенности архитектурно-конструктивного построения плана.

Как показывает практика, его основой является использование сплошной заливки сечений, которая дает действительно четкое изображение и в некоторых случаях применяется в масштабе менее чем 1:50. Что же касается остальных расположенных на плане элементов, то их просто обводят по контурам тонкой линией.

Что касается планов этажей различных общественных и жилых зданий, то на них зачастую необходимо размещение предметов мебели, на планах промышленных предприятий – размещение технологического оборудования и т.п. При этом его контуры вычерчиваются в масштабе, а в экспликации в соответствии с проставленными на плане номерами указывается наименование единиц оборудования.

Виды планировки частных домов

Современные архитекторы стараются разрабатывать планы домов, основываясь на финансовых возможностях и пожеланиях клиента. По этой причине есть два способа проектирования. Первый характеризуется составлением чертежа общего объема строения, который потом наполняется всеми необходимыми правильно расположенными помещения. Здесь учитываются стороны света, чтобы в комнатах в летнее и зимнее время было комфортно находиться. Второй – поэтажный.

В нём нужно нарисовать проект:

• цоколя;
• типового строения;
• мансарды (при необходимости);
• кровельной конструкции.

Они значительно отличаются. Планирование цоколя должно учитывать будущий размер и массу строения. Типовой проект характеризуется расположением жилой площади и количеством несущих стен, а также межкомнатных перегородок. Если частный дом имеет мансарду, то потребности в планировке несущих конструкций в ней нет. Она полностью основывается на каркасе.

Стоит отметить, что полезная площадь на такой жилой крыше будет гораздо меньше по своим размерам, значительно сократится высота потолка комнаты.

Это значит, что проектировщик, изучив все ваши требования к строению, а также возможности конкретного участка, должен будет внести соответствующие корректировки в выбранный вами план дома.

Приобретать готовые чертежи или заказывать индивидуальный проект – решать вам. Главное, чтобы их разработкой или адаптацией занимался профессионал.

Самые распространённые параметры жилых строений

На данный момент планы домов довольно разнообразны. Есть самые распространённые параметры зданий:

Пример спроектированного плана дома 6х6 метров

6х8 м.;7х7 м.;8х10 м.;10х10 м.;10х12 м.;12х12 м.

Чтобы сделать план, нужно учитывать этажность дома. Например, первый вариант строения, который обладает параметрами 6х6 м., не может быть только в один этаж. На такой площади будет невозможно оптимально расположить все необходимые помещения.

А к ним относят:

• тамбур или коридор;
• гостиную;
• две спальни;
• кухонную зону;
• санитарные комнаты;
• котельную и другие хозяйственные помещения.

Некоторые планы домов характеризуются наличием рабочего кабинета и детской игровой комнаты. Таким образом, при размере строения 6х6 м. на первом этаже размещается:

• тамбур;
• санитарные комнаты;
• котельная;
• кухонная зона;
• гостиная.

На втором этаже:

• две спальни;
• санузел и ванная комната при необходимости.

Планировка домов 6х8 м. и 7х7 м. не слишком отличается от предыдущей. Просто увеличивается площадь гостиной или кухонной зоны. Другой вариант имеет план строения размерами 8х10 м, 10х10 м и 10х12 м.

Подробный план дома 10х12 метров

Итак, в таких домах есть большой и просторный коридор, гостиная комната, кухня, санитарные зоны. Всё это только на первом этаже. В некоторых случаях за счёт гостиной обустраивают и рабочий кабинет.

Второй этаж полностью предназначен для отдыха. На нём размещаются две спальни, ещё одна гостиная или комната для семейных посиделок, ванная и санузел, а также большой коридор, который при желании можно сделать функциональным.

Если составляется план строения, которое будет иметь размеры 12х12 м. и более, то в сооружении второго этажа, в принципе, нет особой необходимости. На такой площади могут поместиться все необходимые для комфортного проживания комнаты. Загородный дом будет довольно большой.

Выстраивать его нужно только на том участке, который обладает большими параметрами.

Готовый план очень большого загородного дома

Передвигаться по дому должно быть удобно. Не надо загромождать пространство дополнительными межкомнатными перегородками или другими предметами декора. Располагают двери в том месте, которое в комнате считается наименее функциональным. Что касается окон, то большую роль играет сторона света, на которую они будут выходить.

Некоторые специалисты, составляя многочисленные планы домов, опираются на рекомендации стиля фен-шуй.

Спальню лучше сделать в восточной части дома или западной. Желательно располагать её на втором этаже, чтобы больше обезопасить жильцов дом от постороннего шума с улицы.

Что касается гостиной, то она может находиться в любом месте. Довольно часто она размещается на южной стороне. Только вот тут необходимо сразу задуматься над нормальной вентиляцией помещения. Солнечные лучи, проникая в окна, способны хорошо прогревать комнату. Также здесь располагают кухню или тамбур.

Перепланировка дома

Как правило, некоторые планы строений со временем могут изменяться. Все зависит от того, насколько нужно увеличить количество полезной площади. Под изменение чаще всего попадает кровельная конструкция, особенно если загородный дом обладает высокой и широкой крышей. За счёт неё и будет происходить увеличение жилой площади строения.

Также необходимо сделать поэтажный проект, в котором все необходимые комнаты расширяются, а спальни или рабочий кабинет переносятся на мансарду. В этом случае не учитываются материалы для сооружения несущих стен. Во внимание берутся средства только для облагораживания площади и укрепления конструкции.

Если мансардная крыша не была учтена при планировании строения, то необходимо провести усиление основания и несущих конструкций: стен, потолочных перекрытий, оконных и дверных проёмов.

Самостоятельно сделать это не всегда получится. Лучше обратиться за помощью к специалистам, так как все документы утверждаются в соответствующих инстанциях. Иначе можно получить штраф за незаконную перепланировку постройки.
