Из чего состоит крыша дома? Основные элементы и схемы

Конструкция двухскатной крыши и ее элементы

Сегодня большой популярностью пользуются двухскатные крыши с жилым чердачным помещением (мансарда). Зачастую эти помещения обустраиваются как летние комнаты. Но также можно встретить и надежно утепленные крыши.

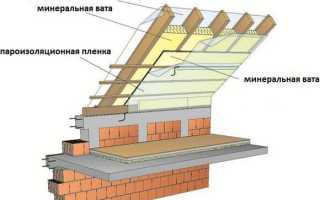

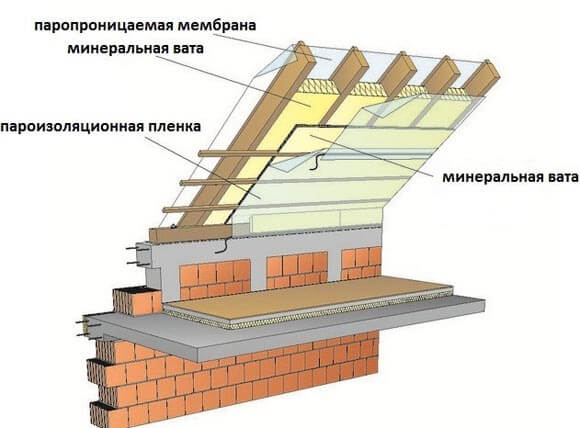

Элементы теплой двухскатной крыши:

• стропильная система – включает в себя опирающиеся друг на друга стропильные ноги (по парам). Расположение – на стенах; один уровень;
• два фронтона или зашитые стены – образуются они при пересечении стропильных ног (прочитайте: «Как сделать фронтон своими руками»);
• кровельный пирог – состоит из обрешетки, гидроизоляционного слоя, кровельного материала, пароизоляционной мембраны, утеплителя и элементов внутренней отделки;
• водосточная система;
• иные элементы, к примеру, смотровое окно в крыше. Прочитайте подробнее: «Устройство двухскатной крыши: элементы конструкции».

Какой тип кровельной системы выбрать для частного дома

В строительной практике применяются самые разнообразные виды крыш частных домов. В основном, выпор того или иного типа кровли зависит от пожеланий и финансовых возможностей владельца дома. В настоящее время возможно устройство самых необычных кровельных систем: стеклянных, металлических, накрытий из поликарбоната, керамической или металлочерепицы.

Отдавая предпочтение какому-либо типу крыши, хозяин частного дома определяет тем самым и особенности будущей каркасной стропильной системы. Учитывается, также, в каких погодных условиях будет находиться здание, каким образом планируется использование чердачного помещения. Если предполагается устройство жилой мансарды, во внимание принимают желаемое количество комнат в пространстве под крышей, а также их назначение.

Плоская крыша – модный архитектурный способ постройки крыши для загородного дома, который обладает рядом преимуществ и функциональных особенностей

Натуральная керамическая и бетонная черепица

Самым широким ассортиментом доборных элементов комплектуется кровля из натуральной керамической либо бетонной черепицы. Обусловлено это хрупкостью керамики, хотя прочность и долговечность ее высока. Черепицу не рекомендуется сверлить, поэтому для всех возможных случаев производят отдельные элементы: для снегозадержателей, лесенок, антенн. Предлагаются вентиляционные выходы и щипцовые элементы.

Для фронтонов предназначены специальные боковые черепицы, бывают они левые и правые. Что касается конька, то, кроме рядовых элементов, выпускают еще коньковые детали, завершающие пересечения нескольких коньков сложных крыш.

Разные типы коньковых элементов, в том числе для пересечений

Видов черепицы немало, для каждого типа разработан свой ассортимент доборных элементов. Для различных типов керамической черепицы используются присущие только им доборные элементы.

Основа несущей конструкции крыши

Основой несущей конструкции крыши с уклоном являются стропила. Они выполняют очень важную функцию, поддерживая обрешетку и тем самым принимая на себя вес кровли, давление снега и ветра. Кроме того, в конструкции присутствуют дополнительные элементы стропильной крыши (мауэрлат, ригели, распорки и т. д.), служащие для крепления и придания жесткости стропильному каркасу.

Расчетная величина снеговой нагрузки для средней полосы — 180 кг/м2 в горизонтальной проекции крыши. При небольшом уклоне кровли скопление снега может увеличить этот показатель до 400—500 кг/м2. Однако при уклоне свыше 60° снеговую нагрузку в расчет можно не принимать. В то же время при уклоне кровли более 30° расчеты стропил необходимо вести с учетом ветровой нагрузки. Для средней полосы она равна 35 кг/м2.

Немаловажным фактором является собственный вес элементов крыши и подкровельных конструкций, которые напрямую зависят от используемых кровельных материалов и размеров всей крыши. При использовании тяжелых материалов (например, натуральная или цементно-песчаная черепица) в стропильной системе необходимо задействовать брус большого сечения, установив стропила с минимальным шагом. Если при устройстве крыши дома применяется легкий кровельный материал (например, еврошифер, битумная черепица), то можно использовать даже брус сечением 50 х 150 мм, при этом шаг стропил может быть значительно увеличен — до 1,5 м.

Система обрешетки

Для каждого кровельного материала подбирается свой тип системы обрешетки, имеющий собственные особенности конструкции. Всего таковых на выбор имеется 2 варианта. Если при строительстве крыши применяется жесткий материал для кровли, то обрешетку можно наколачивать не сплошным ковром. Фиксаций отдельных элементов обрешеточной системы происходит в таком случае через определенный шаг. Обычно такое расстояние равняется не более 40 см. Также определение размера шага происходит с учетом типа материала для кровли. Для прореженной системы обрешетки применяется деревянный брус или доска сечением 150 мм. Элементы обрешетки крепятся непосредственно на стропила.

Более сложный и дорогой вариант обрешетки – это сплошной тип такой системы. Данная конструкция состоит из слоев идущих сплошным ковром. Причем в каждом следующем ряду швы досок должны пересекаться. Монтируется такая обрешетка в 2 слоя. Первый представляет собой обрезные доски, а второй фанеру устойчивую к повышенной влажности.

Мягкие виды кровли

Рулонные материалы. Они могут использоваться на скатах с уклоном до 50 градусов. Толщина такого вида кровли 1-6 мм, удельный вес ковра не превышает 10-12 кг. Из плюсов можно отметить сравнительно невысокую стоимость и возможность обеспечения гидроизоляции даже на нулевом уклоне. Главная проблема — большое число стыков. Ранее использовались рулонные материалы на бумажной основе (толь, рубероид). Сегодня они постепенно вытесняются более совершенной битумно-полимерной продукцией.

Формы крыши: А — односкатная; Б — двускатная щипцовая; В — шатровая; Г — полувальмовая четырехскатная; Д — четырехскатная вальмовая; Е -двускатная полувальмовая; Ж — многощипцовая; З — мансардная полувальмовая; И — Мансардная вальмовая; К — коническая щипцовая; Л — вальмовая с ломаным скатом; М — пирамидальная щипцовая; 1 — скат; 2 — щипец (фронтон); 3 — вальма; 4 — полувальма; 5 конек; 6 — ломаный скат.

Мембраны. Это полимер, обладающий наиболее оптимальными эксплуатационными характеристиками среди прочих рулонных материалов, применяемых для мягкой кровли. Основной минус этого типа покрытия — высокая стоимость и необходимость привлечения квалифицированных специалистов.Среди главных достоинств:

• долговечность: срок службы может доходить до 50 лет;
• морозоустойчивость;
• стойкость к воздействию осадков;
• невосприимчивость к действию ультрафиолетового излучения.

Битумная черепица (гонт). Это покрытие, имеющее большое разнообразие форм, цветовых оттенков и не имеющее «противопоказаний», связанных с требуемым углом наклона скатов. Поэтому гонт хорошо применяется на крышах со сложной конфигурацией. Подобная черепица плохо проводит звук, хорошо сопротивляется воздействию осадков и солнца.

Типы кровельных конструкций в зависимости от формы

По форме существуют самые разнообразные варианты кровли. В современном строительстве в основном осуществляется устройство скатных кровель. Горизонтальные конструкции не могут в полной мере защитить строение от неблагоприятных погодных условий. На их поверхности задерживается много снега, а вовремя дождя влага может просачиваться внутрь здания.

Формы скатных крыш

Односкатная крыша

Скатные крыши различаются по количеству наклонных скатов. Самая простая и экономичная конструкция кровли с одним скатом. Каркасная система такой крыши монтируется на стенах дома с определенным уклоном, за счет того, что они имеют разную высоту. На чердачном этаже с такой кровлей не получится оборудовать жилую мансарду. Да и выглядит здание с такой кровлей простовато. Подобные крыши из поликарбоната чаще сооружают на террасах, балконах, верандах.

Конструкция односкатной крыши отличается предельной простотой

Двускатная

Двускатные (щипцовые) крыши широко применяются при возведении деревянного дома в пригороде или частной застройке небольших городов. Часто ее можно и на дачных постройках. 2 ската такой кровли соединены между собой посредством конька – расположенного горизонтально ребра. Этот тип кровли является самым распространенным и наиболее практичным. Пространство под такой кровлей, ограниченное по сторонам частями стен сооружения, можно использовать как чердак или мансарду. Оригинальный вид зданию можно придать за счет монтажа скатов, отличающихся между собой шириной или углом уклона.

Двускатная крыша – наиболее популярная конструкция в частном строительстве

Разновидности вальмовых крыш

Очень надежной и прочной конструкцией выполненной в европейском стиле является вальмовая крыша (голландская). Ее каркас состоит из 4 скатов: 2 треугольной формы, расположенных вместо фронтонов, и 2 трапециевидных ската. Устройство такой крыши – довольно сложный и трудоемкий процесс, но результат оправдывает приложенные усилия.

Совет!

Иногда, чтобы добиться на незадействованной части фронтона формы в виде треугольника, его нижнюю часть перекрывают скатом. В этой части обычно монтируют окно.

Еще более сложным в исполнении является полувальмовый вид крыш. Такая кровля имеет усеченные треугольные скаты, расположенные выше трапециевидных. Помимо дополнительной привлекательности, она характеризуется высокими функциональными качествами. К тому же полувальмовая конструкция позволяет устроить на фронтоне довольно большое окно.

Полувальмовые крыши – один из наиболее интересных вариантов, заимствованный в североевропейской архитектуре

Шатровая каркасная кровля также является разновидностью вальмового типа. Она образована тремя или более скатами, своими вершинами соединяющимисявверху в одной точке. Особенность данной кровли заключается в отсутствии конька. Симметричные треугольные скаты создают впечатляющую по своему внешнему виду конструкцию. Такой тип крыш обычно применяют в домах многоугольной или квадратной формы.

Многощипцовая конструкция

Для монтажа в сооружениях многоугольной формы подходит многощипцовая каркасная кровля. Данный вид кровли представляет собой довольно сложную конструкцию и требует тщательно продуманного, точно составленного плана.

Многощипцовая крыша потребует колоссальных физических и финансовых затрат, но будет радовать создателей архитектурной красотой здания

Кровля с ломаными скатами

Для устройства жилой мансарды на чердачном этаже устанавливают крышу ломаного типа. Изломы ее скатов имеют значительный угол наклона, что обеспечивают образование большого свободного пространства под крышей.

Ломаная конструкция крыши позволяет увеличить функциональность постройки

Купольная конструкция кровли

Крыши округлой формы в виде конуса или купола устанавливаются не по всему периметру здания. Ими покрывают такие элементы сооружения, как декоративные башенки или округлые террасы.

Купольные дома – относительно новое слово в строительстве, быстро завоевывающее популярность благодаря использованию нетрадиционной формы

Комбинированные варианты крыш

Конструкции комбинированных крыш могут сочетать в себе самые разнообразные типы каркасов.

Комбинированная кровля может включать различные элементы вальмовых крыш. Многощипцовая конструкция может оснащаться большим количеством компактных стеклянных окошек, небольшими балкончиками, а также верандами или террасами из поликарбоната. Тем самым, они позволяют воплощать самые смелые и оригинальные дизайнерские решения. Главным их недостатком является сложный монтаж и довольно дорогое обслуживание.

Комбинированные крыши – наиболее сложные по структуре

Медная черепица

Медь применяется в кровельных работах не только в листах, но и в виде готовой черепицы. Этот вид отделки крыши долговечен, в высшей степени эстетичен, но очень дорог. Есть ряд производителей медной черепицы и у каждого из них свой ассортимент и конструкция черепицы и доборных элементов.

Существует много видов медной кровли. На фотографии — черепица, основой которой служат листы стеклохолста, пропитанные битумо-полимерным составом

Сверху этой кровли нанесен довольно тонкий слой меди. Этот вид медной черепицы довольно гибок, поэтому и доборные элементы похожи на те, что применяют для битумной черепицы.

Доборные элементы кровли — неотъемлемая часть современных кровельных систем, без которой крыша не будет полностью выполнять своих функций. При проектировании дома необходимо учитывать, что чем сложнее крыша, тем выше будет ее стоимость из расчета за квадратный метр. Чем сложнее кровля, тем больше понадобится «доборки», а она стоит денег, иногда немалых. Наименьшую стоимость относительно основного материала имеют доборные элементы для металлочерепицы, наибольшую — для черепицы натуральной. Компании, поставляющие кровельные материалы, помогают покупателям сделать расчет расхода и стоимости материалов. Имея план крыши, стоит заранее обратиться за консультацией.

Выбор материалов

Дерево

Легкий и прочный природный материал. Для основы каркаса лучше использовать рейки 100-150 мм × 100-150 мм твердых видов дерева. Минусом деревянных брусков является их подверженность влажности и провисание при большой длине.

Дерево является материалом, пропускающим воздух, поэтому для устройства крыш под жилые помещения, лучше использовать именно его.

Для повышения гидроизоляционных свойств древесины, его необходимо обрабатывать специальными антисептическими средствами.

Металл

Металлические опоры чаще используются для более обширных помещений. Имеют лучшую прочность, по сравнению, с деревянными балками. Соответственно, стоимость металлической стропильной системы выше.

• Крыша от А до Я — подробный обзор всех видов + рекомендации мастера

• Утепление крыши: как и чем лучше всего утеплить крышу. Советы по выбору материалов и технологии утепления своими руками (110 фото)

• Четырехскатная крыша: лучшие схемы, проекты и рекомендации как построить своими руками (85 фото)

Прочность металлического профиля разрешает повышать шаг между частями каркаса, сохраняя высокую надежность конструкции.

Основные части кровли

Кровля является основным завершающим покрытием крыши и состоит из множества составляющих. Основные элементы, составляющие кровлю:

1. Скаты – наклонные плоскости, которые обеспечивают отвод осадков с крыши. Скаты – это 95% крыши. К ним предъявляется только одно требование – угол ската должен быть выбран с таким расчетом, чтобы выдерживать максимальные нагрузки.
2. Наклонные ребра, получаются в местах соединения скатов и выглядят как выступающие углы.
3. Коньки – горизонтальные ребра. Эти элементы призваны прикрывать щель в месте смыкания двух скатов.
4. Разжелобки, или ендова – внутренние углы, которые образуются в места пересечения двух скатов. Эти элементы должны собираться с таким расчетом, чтобы попадающие осадки не просачивались внутрь.
5. Капельник – нижняя часть ската, защищающая стены от попадания воды. Представляет собой планку, которая закрывает свесы от влаги и придает свесу четкую грань, завершенность формы.
6. Горизонтальная часть ската – входит за стены строения и называется «карнизным свесом».
7. Фронтальный свес – наклонная часть ската, выходящая за стены.
8. Желоб для сбора и отвода осадков – расположен вдоль обреза ската. Собранная жидкость отводится от дома водосточными трубами. В месте соединения желоба и водосточной трубы монтируется водосточная воронка.

Особенности создания двускатной крыши

Для грамотного строительства используют чертежи двухскатной крыши и проектную документацию, в которой указываются все ее размеры (детальнее: «Чертежи крыш домов — этапы проектирования»).

Когда стены дома построены из бревна или бруса, то функцию мауэрлата выполняет верхний брус. Но, если стены здание выполнены из кирпича, для крепления мауэрлата к несущей основе до того, как устанавливается двухскатная или четырехскатная крыша, в кладку монтируют металлические минимум 10-миллиметровые стержни с резьбой и применяют болты с шайбами. Выполняя монтаж мауэрлата, между соседними крепежами соблюдают интервал, равный 1-1,5 метра. Чтобы избежать намокания стен, прокладывают гидроизоляцию из двух слоев рубероида.

Элементы крыш

Различные конструкции имеют свои преимущества и недостатки, поэтому перед возведением постройки следует четко определить целесообразность применения любого вида крыши. Все элементы можно разделить на два типа: геометрические и конструктивные. К первым можно отнести всевозможные скаты, коньки, торцы и ендовы, а ко вторым — стропила, балки, подпорки, мауэрлаты. Каждый из элементов выполняет определенную роль.

Основной несущей составляющей любой скатной модели являются стропила. Они могут классифицироваться в зависимости от вида опоры, к примеру, стропила комплектуются опорной ногой, вертикальной или диагональной опорой. Одним концом стропила упираются в стену дома, а другим — в основание крыши. Верхнюю опору часто называют коньком, который выполняет стабилизирующие функции всей конфигурации. Они могут быть изготовлены из бревен, брусков или досок. Для того чтобы , часто используются . Они должны быть изготовлены из того же материала, что и основная часть.

Виды стропильных систем крыш.

Стропильная нога опирается на мауэрлат, который может быть выполнен из бруса или другого материала. В домах из дерева им является верхняя точка стены или дополнительный деревянный элемент, который размещается на ее поверхности.

Затяжки — это Л-образные конструкции, которые соединяют стропила в верхних точках. Для повышения надежности могут быть использованы поперечные балки, которые значительно увеличат жесткость. Таким образом, затяжки могут быть изготовлены в А-образной форме. Стена, которая соприкасается с коньком, должна быть оборудована специальной коневой балкой, размещенной в самом верху. Они изготавливаются из того же материала, что и стропильные. Коневые балки применяются только в том случае, если второй этаж здания оборудован стенами.

Ендовые балки служат для соединения конька и стены, но, как правило, размещаются по диагонали, а не под прямым углом. Как и стропила, они могут усиливаться различными балками и стойками. После того как мероприятия по гидроизоляции выполнены, стропильная конструкция дополняется контробрешеткой — системой, которая выполняет роль зазора между поверхностью и гидроизоляционным материалом. Если своевременно не решить данный вопрос, то влага, которая образовывается от конденсата, будет долго высыхать и тем самым портить покрытие и конструкцию в целом.

Но не стоит путать контробрешетку с обрешеткой — это разные вещи. Обрешетка — это основание для кровли, которое, в большинстве случаев, делается из дерева. Именно деревянная обрешетка позволяет быстро и надежно закрепить черепицу, шифер, ондулин и другие виды материалов для кровли на своей поверхности. Толщина таких досок должна варьироваться в зависимости от вида кровельного покрытия и может составлять от 15 до 30 мм. В случае если для кровли применяется мягкая черепица, поверхность обрешетки не должна иметь зазоров и выполняться в сплошном варианте. Тогда вместо досок может быть использована фанера или плиты из древесных материалов, так как сплошное расположение досок — это, как минимум, неэкономично.

Стропила могут образовывать определенные плоскости, которые называются скатами. и будет называться скатом, отсюда и разделение крыш на односкатные, двускатные, четырехскатные и так далее. Если скаты имеют совмещенные грани поверхностей, то такая модель будет называться шатровой, описание которой было представлено выше. — это показатель, который определяет то, насколько крыша будет выходить за пределы стен дома.

Стены, которые граничат со скатами и располагаются до конька, называются наружными фронтонами. Для скрытия всей системы стропильных элементов применяется специальная подшивка. Она позволяет улучшить вентиляцию крыши, которая будет препятствовать образованию влаги. Плоскость, на которой соприкасаются два закрепленных ската, называется коньком. В некоторых видах крыш коньков может быть несколько, например, в шатровых или вальмовых. Внизу скаты крепятся к ендовой, но данный элемент используется исключительно в односкатных конструкциях.

Что нужно знать об элементах безопасности кровли?

Конечно, если говорить про устройство крыши, то необходимо упомянуть и про элементы безопасности кровли.

В первую очередь сюда принято относить:

• лестницы;
• ограждения;
• снегозадержатели;
• переходные мостики.

Начать стоит со снегозадержателей – по мнению многих специалистов, именно они являются наиболее важным элементом безопасности. Их назначение – исключить возможность незапланированного схода наледи и снега с крыши. Особенно актуальна эта проблема для нашей страны, большая часть регионов которой расположена в довольно сложных климатических поясах. Обильные снегопады, значительные суточные перепады температур приводят зачастую к весьма неприятным последствиям.

За несколько сильных снегопадов, чередующихся с теплыми, солнечными днями и холодными ночами, на крыше может образоваться смесь из снега и льда весом в несколько тонн. Нередко под своим весом эта масса соскальзывает с кровли, особенно если в качестве основного покрытия используется ондулин, рубероид без присыпки, профлист или металлочерепица.

Снежно-ледяная глыба может разбить автомобиль, а при падении на человека в лучшем случае его ждут переломы. Снегозадержатели, изготовленные в форме сетки, планок или трубок, не позволяют снегу сходить с кровли.

Ограждения необходимы, чтобы обеспечить безопасность человека, поднявшегося на крышу. Если владельцу дома нужно удалить снег, поправить антенну или выполнить другую работу, всегда остается риск, что он упадет – из-за головокружения или порыва ветра. Но ограждение позволяет практически полностью исключить подобную опасность.

Чтобы легко перемещаться по крыше, поднявшись на нее по приставной лестнице, нанося минимальное повреждение мягкой кровле, устанавливаются специальные лестницы. Они позволяют легко подняться на конек, в то же время распределяя нагрузку от тела человека по значительной площади, предотвращая повреждение кровельного материала.

Наконец, переходные мостики. Они представляют из себя профиль с зубчиками, изготовленный из листового металла. Особая форма позволяет исключить возможность забивания мостиков снегом. Установленные вдоль крыши, они дают возможность легко добраться до нужного места, не только распределяя нагрузку по всей своей площади, но и снижая риск соскальзывания.

Как видите, обычная кровля имеет значительно более сложную схему, чем может показаться на первый взгляд. Но все-таки, изучив различные элементы, их расположение и назначение, каждый читатель сможет легко разобраться с ее устройством. Это значительно упростит ремонт, а при необходимости и проектирование новой крыши.

Автор: Михаил Росс, инженер-строитель, специально для xFasad.ru

Виды и предназначение доборных элементов

Крыша дома сегодня — это не только ограждающая защитная конструкция. Новые технологии и материалы позволяют осуществить самые, казалось бы, безумные идеи как в архитектуре кровель, так и в их использовании. И всё благодаря доборным элементам, которых существует довольно много. Рассмотрим основные, наиболее распространённые доборы:

• ендова верхняя и нижняя — планки для защиты стыка двух смежных поверхностей;
• карнизные рейки — для защиты кровельных карнизов от осадков;
• коньковая пластина острая или плоская, согнутая под определённым углом, — защищает места соединения скатов;
• снеговой барьер — удерживает снег и лёд от обвала;
• торцевая планка — сохраняет подкровельное пространство с торцов от влаги, грязи, пыли;
• оконный отлив — оберегает строение от проникания влаги через оконные проёмы;
• зонт вентиляционных и печных шахт — купол над трубами для предотвращения попадания влаги внутрь дома через дымоходы, вентканалы и трубы;
• планки примыкания — важный элемент, защищает места соединения кровельного настила с трубами, дымоходами, парапетами;
• водосточные желоба — предназначены для отвода воды с крыши;
• парапеты — сохраняют бортиковые плоские поверхности кровли от проникновения воды во время осадков и таяния снега.

При монтаже кровли понадобятся также заглушки для водостоков и коньков, прокладки и уплотнители. Всё это приобретается в магазинах или изготавливается индивидуально.

Доборные элементы позволяют реализовать многие интересные архитектурные решения

Расчёт количества доборных элементов

Расчёт доборов основывается на проекте кровли или фасада. Рассчитать количество можно самостоятельно, учитывая основной момент — необходимые доборные элементы всегда покупаются с запасом.

1. Карнизная планка идёт по всему периметру карнизов, поэтому их метраж и будет искомым размером этого добора.
2. Ендовы (нижние и верхние) рассчитываются по длине всех сходящихся краёв скатов + 10% для нахлестов.
3. Длина торцевой планки равна протяжённости всех торцов кровли.
4. Размеры уплотнителя высчитываются по количеству доборов, под которые он будет подкладываться.
5. Водоотливные доборы покупаются исходя из периметра постройки плюс 10–15% на нахлест в местах стыковки и на подрезку. Дополнительно к желобам нужно подобрать воронки, кронштейны и водосточные трубы из аналогичного отливу материала.
6. Доборные элементы для накрытия коньков в местах стыка рёбер или продольных кромок скатов приобретают с учётом общей длины рёбер и конька плюс 7–10% для нахлеста.

Выбор доборных элементов

При покупке доборов нужно руководствоваться определёнными правилами:

1. Желательно приобретать товар (кровельный настил и доборы) у одного продавца — при покупке больших объёмов можно получить неплохую скидку. К тому же даётся гарантия на все элементы и в случае изъянов легче заменить бракованную продукцию в одном месте. Делая покупки в разных торговых точках, не всегда можно угадать с цветовой гаммой и текстурой доборов в тон кровельному покрытию, поэтому закупая весь кровельный комплект сразу, можно сэкономить время.
2. Устанавливать доборные элементы нужно по правилам, которые устанавливает производитель. В случае их нарушения с последующим повреждением доборов или при неправильной транспортировке гарантия не действует.
3. Не забудьте купить крепёжные элементы для доборов. Здесь понадобится консультация менеджера, поскольку каждый добор имеет свою систему крепления, а иногда даже несколько — гвозди калёные с широкими шляпками, заглушки, болты специальные с гайками, саморезы с ножками в виде свёрл и силиконовыми прокладками. Можно, конечно же, обойтись обыкновенными кровельными гвоздями, но красивой кровле нужно достойное обрамление, поэтому гвоздями, как по старинке, сегодня мало кто пользуется.

Какой материал выбрать — чем подшить снизу крышу

Для подшивки свесов лучше предпочесть тот же кровельный настил. Согласно качеству и размерам изделий, вычисляется стоимость подшивочных мероприятий. Тоже немаловажное значение имеют прочность и срок эксплуатации материала.

Вагонка

Использование пиломатериалов для подшивки свесов крыши вагонкой − довольно распространенная процедура и вполне востребованная. Этим материалом подшивают деревянные выступы построек и не только.

При выборе вагонки важны:

• Качество древесной продукции. То есть, дефекты на досках (трещины, сучки, сколы и др.) недопустимы. Мастера рекомендуют воспользоваться «Экстра-вагонкой», которая в процессе производства проходит тщательную отбраковку на наличие дефектов и просушивается согласно уникальной технологии.
• Влажность, которая должна варьировать в пределах от 30 до 40%. Этот показатель измеряется с помощью обычного прибора-влагомера.

Так как древесина будет эксплуатироваться вне помещений, необходима ее выдержка в течение месяца на улице, чтобы добиться оптимального уровня влажности и предотвратить деформирование брусков.

• Качество пиломатериалов, зависящее от породы дерева. Проверено на практике, что лучше воспользоваться елью, лиственницей, сосной, как прочными и экономичными видами, устойчивыми к процессу гниения.
• Размеры доски. Оптимальным вариантом считаются пиломатериалы с толщиной от 15 мм и выше, и длиной, регулируемой вылетом свеса.

Стоит заметить, что, в связи с необходимостью применения деревянных планок длиной от 5 до 25 см, лучше сразу купить короткие изделия соответствующих размеров. Так можно неплохо сэкономить при подшивке карниза крыши вагонкой.

Профлист

Если предъявляются особые требования к прочностным характеристикам конструкции, то лучше воспользоваться листовым профильным материалом, например, гофрированными листами из стали, либо прошедшими обработку цинком или полимерами.

Выбирая профлисты, нужно не забывать о:

• Состоянии поверхности, которая должна быть не шероховатой, без царапин, сколов и вмятин.
• Высоте волны, обеспечивающей нужное вентилирование. Незначительного перепада для этой цели вполне достаточно. При отделке свеса крыши крупные волны не защищают от регулярного попадания дождей, снега, града внутрь и способствуют разрушению каркаса.
• Цветовой гамме. Тона всех профлистов не должны отличаться между собой.
• Длине листа. Данный параметр может достигать 6 м, поэтому выбор необходимого размера не составит особого труда. Профлист лучше монтировать более крупный, равный длине пролета свеса, а не взятый из маленьких панелей.
• Легкости конструкции. Оптимальное решение − подшивка крыши профлистом толщиной 0,55-0,8 мм. Если эта величина будет больше, то листы окажутся тяжелее, что совершенно неудобно при монтаже. Соответственно, возрастет нагрузка на каркасные составляющие крыши.

Стоит заметить, что профнастил придется резать на листы собственноручно, а для этого потребуется специальное устройство и дополнительное время.

ОСП и фанера

Это наиболее доступный с точки зрения финансов вид пиломатериалов, к тому же, имеющий отменные прочностные характеристики. Поэтому ОСП и фанера очень востребованы при кровельных работах.

Если вы предпочли для подшивки крыши своими руками этого представителя стружечных пиломатериалов, то стоит заметить, что слои фанеры при его производстве соединяются формальдегидным клеем, а в дальнейшем вредные соединения просто испаряются.

Выбирая материал, стоит обратить внимание на:

• Вид древесины . Лучше предпочесть продукцию из хвойных пород леса, т.к. она более устойчива к любым сюрпризам погоды. Особенно радует потребителей ее повышенная влагостойкость.
• Толщину материала . При обустройстве кровли более востребованы листы, толщина которых варьирует от 9 до 10 мм. Только такие размеры делают конструкцию прочной и надежной.
• Состояние плит, а именно − отсутствие сколов, расслоений, деформаций формы и других дефектов материала.
• Марку фанеры . Наиболее оптимальным вариантом специалисты считают ФСФ для монтажа на свежем воздухе.

Как и профнастил, фанеру придется нарезать собственноручно, что совершенно несложно.

Софиты

Это своего рода конкретная категория материалов, включающая набор изделий из: ПВХ, стали, меди и даже дерева. Такая подшивка свесов кровли будет выглядеть привлекательно и прослужит долго. Каждая планка должна гармонировать с дизайном дома, придавать ему завершенный вид.

Классификация крыш

В зависимости от уклона скатов крыши бывают скатные (больше 10%) и плоские (до 2,5%). В индивидуальном жилищном строительстве, как правило, используются скатные и пологоскатные крыши. В плоских крышах возможно образование застоя воды на кровле и, как следствие, появление в этих местах протечек. Достоинством плоских крыш является возможность использования их для различных целей. По конструктивному решению крыши могут быть чердачными (раздельными) и бесчердачными (совмещенными). Чердачные крыши бывают утепленные или холодные. В бесчердачных (совмещенных) крышах несущие элементы служат перекрытием верхнего этажа здания. Бесчердачные крыши бывают вентилируемыми, частично вентилируемыми и невентилируемыми. По условиям эксплуатации крыши бывают эксплуатируемыми и неэксплуатируемыми. Тип крыши в основном определяется ее геометрической формой и материалом кровли. В зависимости от формы крыши могут быть односкатными, двускатными, трех-, четырехскатными, многоскатными.

Односкатная крыша своей плоскостью (скатом) опирается на несущие стены, имеющие разную высоту. Эта крыша больше всего подходит для строительства хозяйственных построек.

Двускатная крыша состоит из двух плоскостей-скатов, опирающихся на несущие стены одинаковой высоты. Пространство между скатами, имеющее треугольную форму, называется щипцами или фронтонами. Разновидностью двускатной крыши является мансарда. Если крыша состоит из четырех треугольных скатов, сходящихся в одной верхней точке, то она носит название шатровой.

Крыша, образованная двумя трапецеидальными скатами и двумя торцевыми треугольными называется вальмовой четырехскатной. Бывают и двускатные вальмовые (полувальмовые), когда фронтоны срезаны.

Двускатная крыша производственного здания с продольным фонарем отличается от двускатной крыши жилого здания меньшим наклоном скатов и большей шириной и длиной.

Сводчатая крыша в поперечном сечении может быть очерчена дугой окружности или иной геометрической кривой.

Складчатая крыша образуется от соединения отдельных трапецеидальных элементов — складок.

Куполообразная крыша по очертанию представляет собой половину шара со сплошным опиранием на цилиндрическую стену.

Многощипцовая крыша образуется от соединения скатов плоскостей. Её устраивают на домах со сложной многоугольной формой плана. Такие крыши имеют большее количество ендов (внутренний угол) и рёбер (выступающие углы, которые образуют пересечения скатов кровли), что требует высокой квалификации при выполнении кровельных работ.

Крестовый свод представляет собой четыре сомкнутых арочных свода.

Сферическая оболочка по очертанию представляет собой свод, опирающийся в нескольких точках на основание. Пространство между опорами обычно используют для устройства светопрозрачных фонарей.

Шпилеобразная крыша состоит из нескольких крутых треугольников-скатов, соединяющихся в вершине.

Крыша из косых поверхностей состоит из нескольких пологих плоскостей, опирающихся на несущие стены, стоящие на разных уровнях.

Плоская крыша опирается на несущие стены, имеющие одинаковую высоту. Плоские крыши находят наиболее широкое применение как в гражданском, так и в промышленном строительстве. В отличие от скатных крыш, на плоских крышах не применяют в качестве кровельных штучные и листовые материалы. Здесь необходимы материалы, допускающие устройство сплошного ковра (битумные, битумно-полимерные и полимерные материалы, а также мастики). Этот ковёр должен быть эластичным настолько, чтобы воспринимать температурные и механические деформации основания кровли. В качестве основания используют поверхность теплоизоляции, несущие плиты, стяжки.

Устройство деформационных швов

Деформационный шов, расположенный на поверхности кровельного покрытия, предназначен для компенсации температурных расширений облицовочного материала. Кроме того, он снижает возникающие напряжения вследствие движения или усадки конструкции крыши.

Схема устройства деформационных швов зависит от размеров и конструкции строения. В случае с жилыми постройками обустройство шва необходимо при примыкании крыши одного здания к стене другого, при примыкании материалов с разной степенью линейного расширения, а также в местах, где присутствует резкий перепад температуры внутри помещения.

Для устройства деформационного шва на плоской кровле используется пароизоляция, минеральный утеплитель и битумно-рулоное покрытие

В частном строительстве деформационные швы обустраиваются на плоских мягких или скатных крышах, покрытых битумно-рулонными покрытиями. Они состоят из нескольких компонентов:

• пароизоляция — прокладывается без стыков под температурным швом. Лучше использовать влагостойкую пароизоляционную мембрану;
• пространство в месте разрыва — в место, где проходит температурный шов, закладывается сжимаемый негорючий теплоизоляционный материал. Сжимаемость определяется по ГОСТ 17177;
• температурный шов — поверх места разрыва укладывается минеральный теплоизоляционный материал так, чтобы он перекрывал шов на 15 см с каждой стороны. Для фиксации используется горячая мастика;
• теплоизолятор поверх шва — для дополнительной компенсации напряжения поверх шва укладывается минеральный утеплитель, свёрнутый в трубку Ø50–70 мм.

Укладка кровельного покрытия для защиты температурного шва выполняется небольшими полотнами, перекрывающими шов на 30–50 см с каждой стороны. Более подробную технологию устройства температурных швов следует уточнять у производителей кровельного материала, который планируется к приобретению.

Стропила

В качестве основания любой крыши используются стропила, изготовленные из деревянных досок или брусьев. Это несущая конструкция, принимающая вес кровли на себя, поэтому она всегда изготавливается из высококачественной древесины, без трещин и гнили. Материалом для изготовления стропил служат доски хвойных пород или брусья. Они должны быть отлично просушены и содержать минимальное количество сучков. Допустимо использование бревен, но они намного тяжелее.

Опорой для стропил служит мауэрлат. Это брус с сечением не менее 10х10 см или бревно, обязательно обтесанное с нижней стороны. Данный элемент предназначен также для того, чтобы нагрузка на несущие стены распределялась равномерно. В качестве мауэрлата может использоваться верхний венец сруба для строительства брусчатых и рубленых строений.

Схема стропил для двухскатной крыши. Мауэрлат в качестве опоры обязателен.

Сечение стропил рассчитывается дополнительно, и оно зависит от нескольких показателей: нагрузки, которую создает вес кровли и снеговые осадки, шага стропил, размера пролета и уклона кровли. По способу установки стропила делятся два вида: на наслонные и висячие. Первые устанавливают наклонно на опоры, в качестве которых служат наружные стены (у односкатной крыши) или внутренние с наружными (у двухскатной). Висячие стропила опираются только на стены здания. Они устанавливаются в тех строениях, где нет дополнительных опор и внутренних несущих стен.

Технология установки софитов на свес

Ну и напоследок рассмотрим, как обшить карниз дома софитами. Процедура довольно простая, но, в то же время, требующая теоретических знаний по обеспечению надежного покрытия.

Все действия должны выполняться в определенной последовательности:

1. Нарезать заготовочный материал по размеру ширины свеса. Если данная величина более45 см, то необходим дополнительный монтаж горизонтального вида планки посередине.
2. Разметить линию фиксации на стене.
3. Для обеспечения надежности и ровности крепежа потребуется монтаж доски на стене по всей длине выступа.
4. Закрепить к стропилам бруски снизу по горизонтали, т.к. к ним будут монтироваться панели софитов. Помните, что, прежде чем монтировать софиты, нужно заранее обрезать стропила по вертикальной и горизонтальной линиям.
5. Расположить F или J-профиль на доску, зафиксированную к стене.
6. Соединить детали шурупами.
7. По очереди вставлять панельные планки в профиль.
8. Крепить к подстропильному бруску противоположную сторону изделия либо дополнить еще одной J(F)-панелью. Если у вас из-за значительной ширины свеса прикреплена вспомогательная планка посередине, то потребуется еще одна фиксация шурупами бруса с софитами.
9. Как только процедура монтажа завершится, установить L-профиль по линиям свеса, которым закрыть концы стропил и панельных планок.

Еврошифер

Еврошифер (торговые марки Onduline, Gutanit, Nuline и пр.) похож на отечественные асбестоцементные листы лишь по форме, он представляет собой полимерно-целлюлозную основу, пропитанную битумными составляющими. В программе выпуска присутствуют все необходимые элементы: коньки, ендовы, ветровые детали (щипец), элементы примыкания к стенам, вентиляционные выводы и заполнитель карниза. Карнизный элемент для кровли из крупноразмерных листов не нужен. Еврошифер достаточно гибок, поэтому доборные элементы делают под среднестатистическую крышу с углом наклона в 20°, а при монтаже придают нужную форму.

Конек еврошифера крепят специальными гвоздями через волну

За счет волнообразного сечения листов и прямого профиля конька, ендовы и примыкания к стенам эти узлы получаются проветриваемыми. При необходимости щели можно закрыть заполнителем карниза, в котором тоже присутствуют небольшие отверстия, закрытые «затычками». Некоторые производители еврошифера изготавливают доборные элементы, которые обеспечивают кровле если не герметичность, то уж точно непродуваемость.

Ендова для еврошифера по форме похожа на перевернутый конек и эффективно отводит воду

При общей дешевизне еврошифера доборные элементы стоят не так уж мало, поэтому застройщики с ограниченным бюджетом могут воспользоваться альтернативными вариантами. Конек, ендова и примыкание из оцинкованного, покрытого полимером металла обойдется дешевле, а выглядеть будет неплохо. На ветровых свесах можно вообще обойтись без щипца, просто загнув крайнюю волну довольно мягкого кровельного листа и прибив ее к вертикальной доске.

Ветровой доборный элемент щипец можно не использовать, загнув крайнюю волну профилированного листа. Правда, получится не так аккуратно. Крепеж нужно располагать почаще, сантиметров через 20-25.

Композитная черепица

Композитную черепицу условно можно охарактеризовать как улучшенную металлочерепицу. Она имеет более выразительный профиль, довольно достоверно имитирующий натуральный материал (керамическую черепицу, натуральный шифер или гонт), и покрыта цветной каменной крошкой. Коньковые элементы имеют высокий фигурный профиль и также покрыты слоем каменной посыпки. Остальные элементы (ендова, карнизные и фронтонные планки, примыкания) выполнены из обычного оцинкованного металла с полимерным покрытием. Могут использоваться элементы от обычной металлочерепицы. Главное — попасть в цвет.

Конек композитной черепицы также покрыт каменной крошкой. На фотографии видно, что ендова, в отличие от обычной металлочерепицы, одинарная и расположена только снизу листов

Из всего ассортимента основных и доборных элементов композитной кровли крошкой обработан только конек. Остальные элементы можно изготовить под заказ из плоских листов покрытой полимером оцинкованной стали.

Мягкая битумная черепица

Так как этот материал действительно мягкий и довольно тонкий, в качестве карнизных и ветровых элементов применяют жесткие планки из покрытого полимером металла. Причем располагают их не поверх кровли, а, наоборот, снизу. Планка задает четкую грань, на нее сверху клеят гибкую черепицу.

Карнизные и ветровые планки и зашивка этих плоскостей выполнена из металла

Из материала, аналогичного основным листам битумной черепицы, изготавливают только стартовую (начальную) полосу, конек и ендову. Для герметичной кровли из битумной черепицы очень важна вентиляция, производители предлагают ряд вентиляционных устройств. Они изготавливаются из пластика в цвет кровли.

Кровля из битумной черепицы в процессе монтажа. Хорошо видны стартовые металлические планки (плохо подобраны по цвету), вентиляционные аэраторы, расположенные ближе к коньку, обклеены черепицей. Делать это необязательно, они пластиковые
