Садовые качели из металла – чертежи с размерами Качели для сада, чтобы отдыхать летом на даче, можно сделать своими руками, и требуется лишь выбрать подходящий чертеж. Можно садовые качели из металла или других материалов, а еще выбирать модели по вкусу.
Качели для сада из металла. Конструкции, изготовленные из профилированных труб, гнутого листового железа, ковки – прочные и надежные, с большим эксплуатационным сроком. Сделать качели можно своими руками, даже из вторичных материалов.
Готовим чертежи
После того как все подготовительные моменты выполнены, необходимо воплотить замысел на бумаге. Для этого нужно понимать, какую конструкцию качели мы будем делать.
Определившись с конструктивом и типом качелей, мысленно представьте их наяву, как будто вы уже на них качаетесь. А теперь самое время их нарисовать. Выполнив эскиз, рекомендуем поискать похожие варианты в интернете. Ведь чертежи могут быть как уникальные, так и те, по которым уже выполнены работы. Лучше «не изобретать велосипед», а взять уже готовые варианты – так вы сэкономите время и силы.

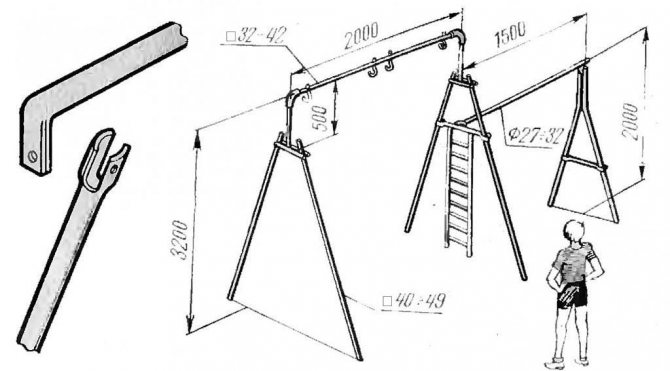

Ниже представлены несколько вариантов чертежей, с помощью которых вы сможете самостоятельно выполнить постройку в виде качелей для ребят.

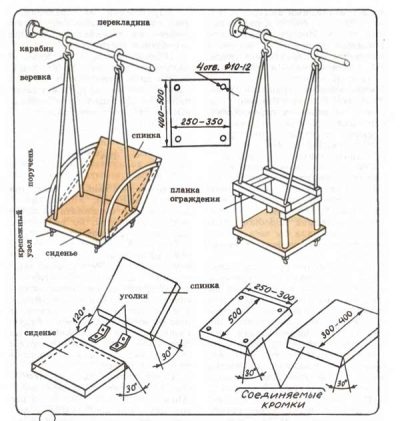

Варианты фиксации сиденья
Чтобы подвесить сиденье, необходимо укрепить специальное устройство:
- хомуты подходящего профиля (круглого, квадратного) с крюком для подвесов;
- еще можно просверлить в перекладине отверстия и продеть анкерные болты с петлей на конце для крепления веревки или цепи;
- соединение с помощью подшипников – самое надежное, но требует постоянной смазки, иначе не избежать скрипа.
Сиденье подвешивают на синтетическую веревку, цепь, металлический трос сечением от 7 мм. Подойдет канат для транспортировки автомобиля или шнур для снаряжения альпинистов. Цепи будут ржаветь под воздействием окружающей среды. Красить их проблематично, надежнее взять оцинкованные.
Сиденье лучше сделать из дерева – это теплый и приятный на ощупь материал. Если чертеж предусматривает большое посадочное место в виде скамейки или кресла, проводят укрепление сиденья металлическим каркасом.

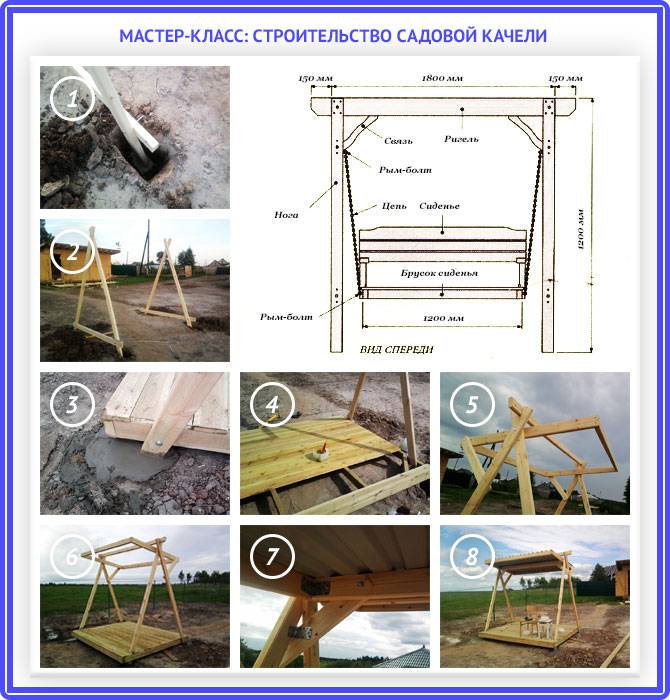

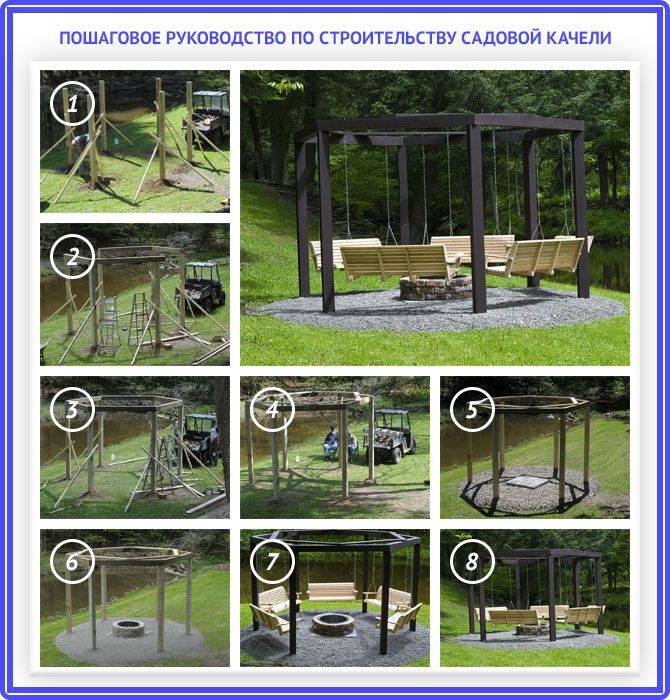

Интересные идеи для садовой качели своими руками: размеры и чертежи
Это самый простой вариант – жесткая и прочная сварная конструкция в виде треугольной призмы с блоком подшипников и жестким же подвесом сидения на профильной трубе или прутке. Сидение на металлическом каркасе дополнено деревянными планками.
На этой схеме предложены варианты изготовления навеса из поликарбоната над уличными качелями и показан один из возможных способов соединения труб каркаса (на уголок с болтовым креплением). Более детально можно посмотреть, как сделать качели на даче с навесом, в этом видео.
Есть и более интересные и креативные идеи по поводу того, как сделать качели на даче из металла. Пример – объемная конструкция-«капля» на Г-образном подвесе или на подвесе к потолку веранды (беседки, балкона, комнаты и так далее). Такое изделие сваривают или собирают на фитингах из сравнительно тонкой трубы, дополняют плетением из искусственного ротанга, лозы, веревки, текстилем и прочими материалами.

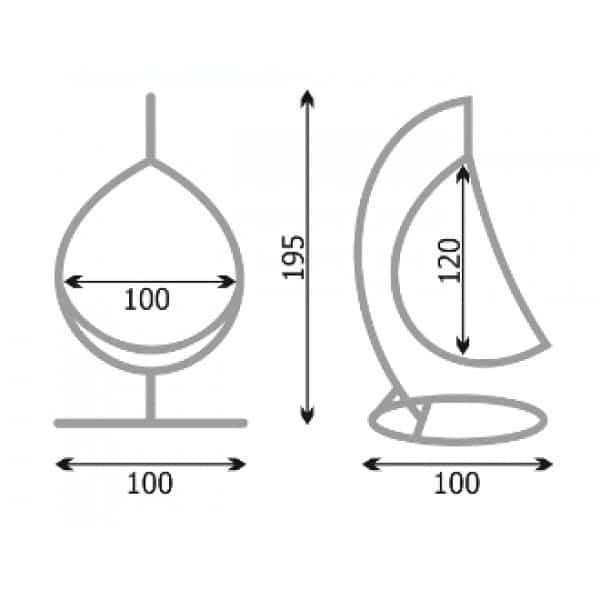

Ниже представлен чертеж популярной модификации подвесного кресла-качели. При пересчете размеров под собственные потребности главное – сохранить правильное положение центра тяжести, иначе конструкция будет опрокидываться.
При желании можно сделать опору двойной, как на фото, и использовать в качестве базы для сидения старый гимнастический обруч.
Качели гнездо своими руками пошаговая инструкция с чертежами фото и видео
Качели Гнездо — отличная забава для детворы, которую можно организовать на дачном участке, детской или спортивной площадке и даже в квартире. Не откажут себе в удовольствии покачаться в своеобразном гамаке и взрослые. Разнообразные модели этого аттракциона имеются в продаже, но вполне осилить изготовление качелей Гнездо своими руками.
Подвесы и опоры конструкции
Готовое сиденье хотелось бы скорее опробовать на деле. Но остался важнейший этап — закрепить гнездо к подвесам и опорам.
Как крепить качели Гнездо
Самодельный аттракцион можно повесить во дворе дома, в саду, на веранде или в квартире (в мини-исполнении). Наиболее часто для крепления используется конструкции из дерева или металла как наиболее простые и доступные в изготовлении. Сиденье крепится к канатам посредством карабинов или прочных узлов. Можно применить другой способ — накинуть на обруч в петлю из скрученного подвеса.
На опорной балке необходимо прочно закрепить крюки или кольца. Они должны быть достаточно мощными, рассчитанными на большие нагрузки. Желательно, чтобы он был устойчив к коррозии — оцинкованный или нержавеющий.
Расчет опор
Опоры качелей испытывают статические и динамические нагрузки. Расчет производится по прочности и устойчивости. Алгоритм расчета предполагает сбор нагрузок, применение различных формул и коэффициентов. Для домашнего использования такой способ достаточно трудоемок. Сечения балок и стоек принимаются с запасом прочности, что в принципе вполне оправданно.
Вот примерные размеры конструкций, которые нужно выдержать для устройства качелей Гнездо своими руками при грузоподъемности до 200 кг:
- из деревянного бруса — стойки и балки минимум 50х70 мм, а лучше 100х100 мм;
- металлические конструкции — стойки из профильной трубы 60х60 мм, балки 60х80 мм.
При весе пользователя 50-100 кг сечения элементов можно немного уменьшить. Бетонировать стойки следует на глубину 50-70 см.
Важно. Многократный запас прочности позволит не беспокоиться о том, что опоры не выдержат нагрузок и сломаются
Безопасность при эксплуатации качелей Гнездо
Чтобы веселое развлечение не привело к ушибам, ссадинам или более тяжелым последствиям, нужно соблюдать правила безопасности:
- не перегружать качели;
- не раскачиваться слишком сильно, высота возможного падения не должна превышать 2 м;
- держаться двумя руками;
- раскачивать качели, стоя сбоку;
- не пытаться резко тормозить или спрыгивать на ходу.
Пространство вокруг качелей нужно оставить свободным, при раскачивании дети не должны сталкиваться с другими участниками игр. Оптимальное покрытие площадки песок или грунт.
Важно. Нельзя оставлять детей без присмотра, а малышам младше 5 лет пользоваться аттракционом не рекомендуется
Как выбирать готовые качели
Конструкции заводского изготовления надежны, соответствуют всем техническим параметрам. Тем не менее, качественный товар должен быть снабжен следующей информацией:
- производитель — указываются наименование предприятия, официальный адрес, артикул, ГОСТ или ТУ;
- грузоподъемность и другие технические характеристики;
- рекомендации по креплению и эксплуатации;
При выборе учитываются комплектация и дизайн. В продаже имеются качели Гнездо различных цветов, плетений, с набором опор и крепежей.
Важно. Нельзя приобретать изделия «ноунейм» без указания производителя или технических характеристик, даже если их цена очень привлекательна
Надежность таких качелей под вопросом.
Как сделать качели для сада из профильных труб
Такой материал идеальный с точки зрения распределения каркасных нагрузок. Простая конструкция сварного типа из профильной трубы 5 см станет базой для создания детской качели. Габариты конструкции составляют:
- Высота 1.8 метра.
- Шаговая ширина стек 1.4 метра.
- Ширина перекладин 1.6 метра.
- Сиденье (ширина) 0.5 метра.
- Глубина составляет 0.35 метров.
- Высота от грунта 0.5 метров.
Вам потребуется:
- Пару подшипников.
- Металлически «ушки» (петли), к которым прикрепляют качели.
- Доски для создания сиденья.
- Пару метров уголка из металла.
- 16 метров профильных труб с сечением в 5 см для стоек.
Заранее важно произвести подготовку ямы для того, чтобы бетонировать опоры (цемент, песок, а также емкость для изготовления раствора). Вам потребуется аппарат для сварки, угловая-шлифовальная машинка с насадкой или пилы по металлу, а также электрическая дрель с набором сверл, строительный уровень и рулетка. Сборочная последовательность составляет:
- Для начала требуется произвести сварку А-образных боковых стоек, причем между ними должен быть шаг в 1.4 метра. Помните про то, что 0.5-0.6 метров стоек будут углубляться в грунт и можно все бетонировать.
- После этого к боковым опорам установите перекладину с заранее приваренными петлями из металла.
- Из металлических уголков можно собрать каркас сиденья способом сварки, и к нему требуется прикрепить профильную трубу (то есть подвесы сиденья).
- Установите подвесные конструкции на перекладину с подшипниками.
Рассмотрим еще один тип качелей.
Пошаговое изготовление
Если делать подвесные качели в форме яйца хочет начинающий мастер, то ему стоит начать с гамака с мягким каркасом. Жесткую плетеную конструкцию из лозы может сделать только опытный мастер. При изготовлении из металла и дерева также нужно умение работать с инструментами, обрабатывающими эти материалы, потребуется делать расчеты, читать чертежи.
Мягкая модель в форме гнезда
Перед началом работы следует подобрать весь инструмент и материалы для изготовления такой садовой мебели, чтобы все было под рукой:
- кусок плотной ткани 1,5 × 1,5 м;
- толстый шнур или стропы;
- прочная штанга из дерева или металла, на которую будет крепиться качающееся сиденье;
- нитка и иголка для шитья толстой и прочной ткани.
Пошаговая инструкция:
- С двух сторон куска ткани сделать параллельные подгибы и прострочить их по краю.
- В получившуюся кулиску продеть с двух сторон одинаковые по длине отрезки шнура или строп.
- Концы шнура с каждой стороны соединить попарно.
- В штанге сделать два отверстия.
- Вдеть в отверстия соединенные концы шнура и прочно закрепить.
- Привязать стропу к штанге и подвесить уютное сиденье.
- Внутрь получившегося сиденья положить небольшие подушки.

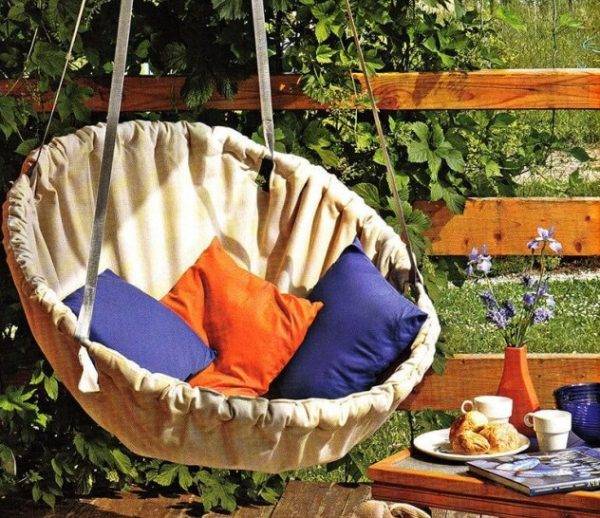

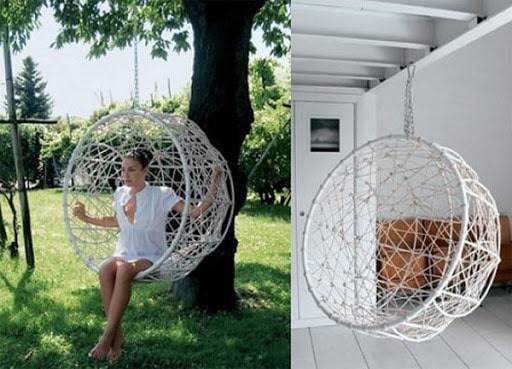

Круглая модель на жесткой основе
В этом случае нужно подобрать для выполнения круглой подвесной сидушки следующие детали и инструменты:
- обруч из алюминиевого сплава диаметром 90-95 см;
- толстую ткань размером 3 × 1,5 м;
- застежку-молнию длиной 90-95 см;
- шнур длиной 10 м и диаметром 15-20 мм;
- металлические кольца;
- флизелин для придания жесткости ткани;
- ножницы;
- портняжный метр;
- нитки;
- иголки, или швейную машинку.
Готовое изделие будет больше похоже на круглое гнездо, имеющее бортики разной высоты по 2/3 периметра.
Чертеж раскроя чехла
Пошаговое описание работы:
- Ткань сложить полам так, чтобы обруч помещался на ней весь.
- Обвести обруч по контуру и сделать от него разметку с запасом 20-25 см по всему периметру круга.
- Вырезать две круглые детали.
- На одной части сиденья сделать разрез по центру, равный длине диаметра обруча и вшить в то место молнию.
- Оба круглых элемента сшить по кругу.
- На готовом чехле сделать отверстия для крепления длиной 10 см. Чтобы они получились на одинаковом друг от друга расстоянии, следует чехол сложить попам, отметить в две стороны 45 градусов, как показано на чертеже, и сделать отметки. В противоположную сторону сделать отметки в 30 градусов и поставить отметки для передних отверстий.
- Сделанные прорези обработать прочной окантовкой для придания им жесткости.
- Обруч обмотать узкой полоской синтепона и закрепить прочным швом намотанный материал.
- Обруч вставить в сшитый чехол и застегнуть молнию.
- Шнур разрезать на 4 куска. Длина одной пары должна быть 2,2 м, а другой 2,8 м.
- Каждый кусок шнура сложить пополам и продеть в созданные отверстия на чехле. Короткие шнуры должны быть сзади кресла, а длинные спереди.
- Длинные и короткие концы привязать к кольцам.
- Кольца закрепить на потолке, балке или толстой ветке дерева с помощью крюка или других креплений
- В готовое изделие положить подушки.

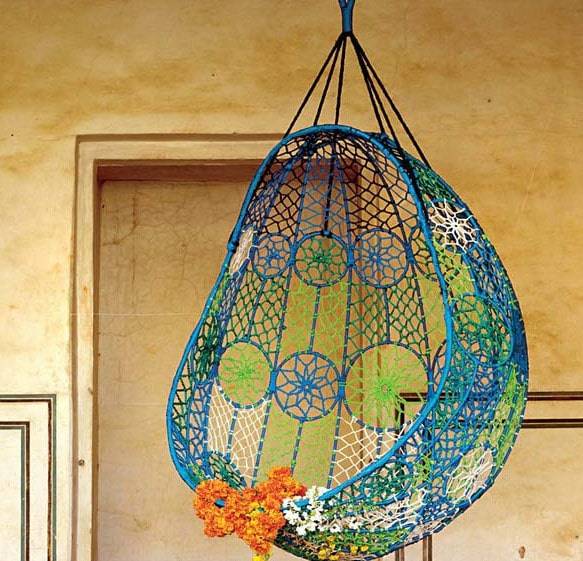

Модель в форме яйца
Это классическая конструкция в форме кокона, которая будет закрыта с трех сторон полностью, смыкаясь в общую крышу над головой сидящего человека. Для изготовления таких подвесных качелей потребуются металлопластиковые трубы, из которых по чертежу, представленному ниже, собирается основа.
Трубы нужно нарезать и загнуть по указанным в чертеже размерам, собрать из обруча и дуг каркас. Чтобы конструкция получилась достаточно жесткой, нужно укрепить ее горизонтальными элементами, которые фиксируются с помощью метизов подходящего размера.
Когда основа будет готова, ее оплетают прочным синтетическим шнуром в технике макраме или эластичным проводом в пластиковой оплетке. Берется петля от автомобильного троса. На нее крепятся стропы, за которые подвешивается сплетенная корзинка для сидения.
Такое стилизованное яйцо можно повесить стационарно в помещении, на открытой террасе или под деревом. Можно укрепить его на металлическую стойку, конструкция которой представлена на чертеже. Вариантов самостоятельного изготовления много. К работе можно привлечь всех членов семьи, которые владеют теми или иными навыками, и превратить создание оригинальных качелей в общее семейное дело.
Выбрав подходящий вариант подвесного сиденья в виде яйца или гнезда, можно самостоятельно изготовить красивую и удобную садовую мебель, которая поможет организовать летний досуг для детей и взрослых и украсить загородный участок.
Post Views: Статистика просмотров 112
Разновидности садовых качелей из труб
Созданные своими руками конструкции из профильной металлической трубы отличаются внешним видом. Часто на участках встречаются настоящие шедевры с завитушками, подлокотниками, подставками под ступни ног и другими элементами. Однако оформление не является основной разновидностью. Главным различием выступает каркас качели из труб, который бывает двух типов:
- Сварные качели сложнее изготовить своими руками, если нет сварочного аппарата и опыта. Такая конструкция не может при необходимости быть разобранной, например, для хранения. Однако сварные качели обладают большим плюсом. Заключается он в прочности соединения профильной металлической трубы. Каркас никогда не расшатается, выдержит большие нагрузки.

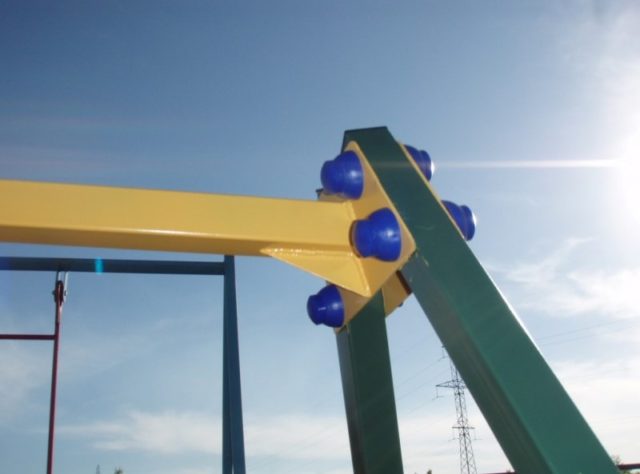

- Разборные качели из труб без сварки собрать проще. Все соединения делают на болтах. Однако сборка полностью без сварки – вопрос спорный. Некоторые сложные узлы требуют сварочного процесса. Сюда можно причислить изготовление сиденья, фиксацию кованых элементов украшения, фланцев для болтового соединения. Разборную профильную конструкцию при необходимости раскладывают на отдельные элементы, отправляют храниться в сарай. Это основное преимущество. Важным минусом выступает уменьшенная прочность. Болтовое соединение со временем расшатывается, появляется люфт. Резьбы под дождем ржавеют. Если гайки с болтов не откручиваются, их приходится срезать болгаркой.
Вторым различием является форма каркаса. Примеры на фото качели своими руками из профильной трубы доказывают то, что конструкции бывают двух типов:
- Качели на П-образном каркасе самые неустойчивые. Они имеют только две опоры и верхнюю перекладину. Качели можно установить только стационарно. Иногда их ставят на поверхности земли, приварив снизу к опорам трубы, чтобы получилась буква «Т». Однако устойчивость такой конструкции весьма сомнительная. При стационарной установке опоры хорошо заглубляют в грунт, желательно их забетонировать своими руками. Однако в сборке каркас выигрывает. Во-первых, требуется меньше профильной трубы. Во-вторых, простота конструкции сказывается на быстроте сборки.
- Качели на Л-образном каркасе выигрывают в устойчивости. Их можно установить стационарно, заглубив опоры в грунт, или просто поставить на поверхности земли. Во втором варианте нижние концы опор усиливают перемычками. Иногда для устойчивости на боках ставят дополнительную перемычку между опорами. Сбоку такой каркас напоминает букву «А». Устойчивость качели создается за счет четырех опор. Стойки как бы вклиниваются в землю, не дают возможность расшатываться каркасу во время катания на качели.
Совет! Несмотря на сложность изготовления своими руками, предпочтение желательно отдать качели с каркасом на четырех стойках. По способу установки качели бывают двух типов:

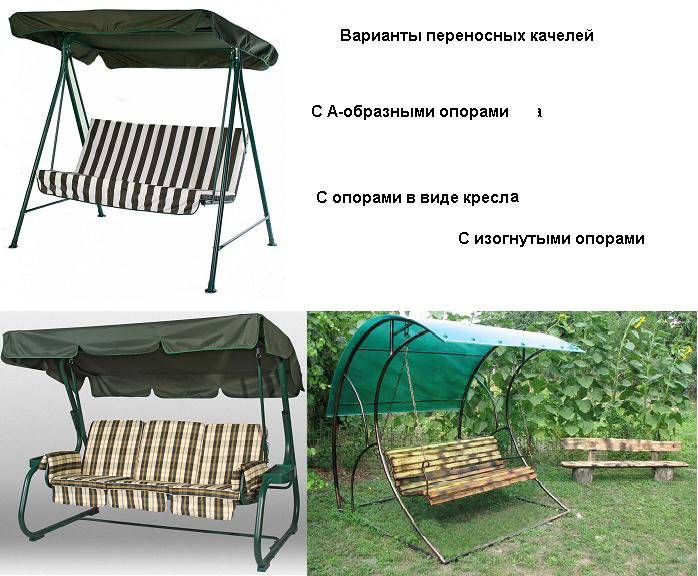

- Стационарные. Ножки каркаса заглубляют своими руками в грунт. Их можно забетонировать или зафиксировать анкерами к фундаменту.
- Переносные. Каркас качели просто устанавливают на поверхности земли. При необходимости их переносят на другое место.
Переносные качели чаще всего собирают своими руками из облегченной профильной тонкостенной трубы. За счет это уменьшается вес конструкции, улучшается мобильность.
Продолжая обзор разновидностей качелей, стоит уделить внимание количеству мест. По этому параметру можно конструкции из профильной стальной трубы условно разбить на несколько групп:
- Одноместные качели оснащены сиденьем, где помещается только один человек. Конструкция имеет небольшие габариты, обычно ее создают своими руками в мобильном варианте.
- Многоместные качели с одноместными сиденьями дают возможность кататься одновременно нескольким человекам, но все они независимы друг от друга. Каждый может раскачиваться на комфортную для себя высоту.
- Многоместные групповые качели в качестве сиденья имеют широкую скамейку. На ней одновременно помещается несколько человек. Так как сиденье одно общее, то все сидящие на нем люди зависят друг от друга. Они не могут по отдельности раскачиваться на разную высоту.
По возрастной категории качели из профтрубы своими руками собирают трех типов:
- Детские. Такие качели предназначены только для ребенка. Сиденье часто делают в виде кресла с поручнями и передней съемной перекладиной. Страховочный элемент предотвращает падение ребенка во время раскачивания.
Совет! Детские качели собирают из тонкостенной профильной трубы. Их лучше сделать небольшого размера, разборными, мобильными, чтобы при необходимости можно было занести в дом или вынести на улицу.
- Взрослые. К этой категории относятся качели повышенной прочности и больших габаритов. Конструкцию собирают из толстостенной профильной трубы. Сиденьем обычно выступает многоместная скамейка. Каркас должен выдержать нагрузку самого сиденья и расположившихся на нем взрослых людей. Для ребенка такие качели сложно раскачивать. Иногда для удобства скамейки оснащают подставкой для ног.
- Для любого возраста. К таким качелям предъявляется много требований. Так как на них будут кататься взрослые и дети, то нужен усиленный каркас из профильной трубы. Сиденье должно легко поддаваться раскачиванию, быть удобным для спрыгивания на землю ребенку.
В завершении обзора разновидностей стоит рассмотреть способ крепления сиденья к перекладине. Здесь существует масса вариантов:
- Стальной шарнир фиксируют к перекладине из профильной трубы двумя болтами. За проушину зацепляют цепь, канат или трос.
- Качельный узел в виде карабина фиксируют к профильной трубе, вставив резьбовую шпильку в сквозное отверстие, и затягивают гайками. Крепление подходит для детской качели, так как рассчитано на маленькую нагрузку.
- Рым-болты аналогично карабину фиксируют гайками. Резьбовую шпильку пропускают сквозь отверстие в профильной трубе.
- Пружинное крепление рассчитано на небольшую нагрузку. Узел используют для детской качели.
- Шарниры в виде хомутов не требуют сверления в перекладине отверстий, ослабляющих ее прочность. Узлы накладывают и зажимают на профильной трубе болтами.
Подвижной узел с сиденьем связан тягами. Для легких качелей используют альпинистскую веревку, тонкие цепи. Подойдет трос, но он неприятен для кожи рук при прикосновении. Тяжелые скамейки лучше всего фиксировать тягами из профильной трубы малого сечения, например, 20х20 мм. Обычные проушины здесь не подойдут. Подвижный шарнирный узел используют с подшипниками. Можно тяжелую скамейку закрепить и к проушинам без подшипников, но понадобятся прочные цепи.
Качели для дачи своими руками: фото и классификация изделий
Традиционными материалами для изготовления уличных качелей для дачи своими руками являются металл и древесина. В целях улучшения надежности и внешних характеристик можно совместить данные материалы, а также частично украсить металлическую конструкцию декоративной ковкой.
Яркие качели-кокон, подвешенные к ветке дерева
Полезный совет! Для изготовления сиденья могут быть использованы любые подручные материалы, которые могут остаться на участке после строительства дома или проведения ремонтных работ.
Для строительства можно использовать:
- брусья;
- пластик;
- прочный канат;
- металлические трубы;
- старые кресла или стулья, с которых необходимо предварительно удалить ножки
Комфортные качели подойдут для сна на свежем воздухе или чтения Владельцы автомобилей могут пустить в ход старые автомобильные покрышки. Они отлично будут сочетаться с клумбами, изготовленными из аналогичного материала.
Классификация качелей для дачи своими руками
Существует большое количество оригинальных и удобных качелей, способных украсить ландшафт любого дачного участка.
Условно их можно разбить на три большие категории:
мобильные – изделия имеют облегченную переносную конструкцию, благодаря чему качели можно перемещать по участку в любое удобное место, например, в дом, на веранду, в беседку или под навес во время дождя;
Мобильный вариант качелей с основой из металла
семейные – изделия с массивной и увесистой конструкцией. По своему устройству они напоминают скамейки без ножек с большой и высокой спинкой. За счет больших габаритов на сиденье может уместиться вся семья. Чтобы эксплуатация подобных качелей была безопасной, их надежно закрепляют на раме П-образной формы. В качестве фиксаторов используются прочные тросы или толстые цепи. Если организовать над качелями крышу или тентовый навес, ими можно пользоваться даже под дождем;
Уютные качели, расположенные на открытой террасе
детские – особая категория изделий, как правило, имеющих форму лодочек или подвесных кресел. К конструкциям выдвигаются особые требования в отношении каркаса, который должен соответствовать всем нормам безопасности. Совсем маленькие дети могут пользоваться качелями только в присутствии взрослых и при применении специальных ремней. С их помощью малыш фиксируется на сидении и потому не сможет выпасть.
Детские качели с металлическим каркасом, покрашенные в яркие цвета
Разновидности и фото качелей на даче своими руками
Качели могут быть классифицированы и по другим признакам. Различают следующие виды изделий по типу конструкции:
гамачные – подвешиваются на перекладину из металла. В качестве заменителя перекладины может служить дерево с толстой и прямой нижней веткой. Во время использования такой конструкции у человека создается впечатление будто он парит над землей. Подобные качели пользуются большим спросом у тех, кто увлекается чтением книг;
Качели-гамак – отличный вариант для релаксации и любования природой
Обратите внимание! Гамачные изделия, при условии соблюдения технологии изготовления, способны выдерживать весовую нагрузку до 200 кг. одиночные – изделия с различными видами конструкций, не нуждающиеся в установке дополнительных перекладин
Эти качели характеризуются быстрой системой монтажа, при этом они могут устанавливаться в любом месте. Для изготовления применяются самые разные материалы;
одиночные – изделия с различными видами конструкций, не нуждающиеся в установке дополнительных перекладин. Эти качели характеризуются быстрой системой монтажа, при этом они могут устанавливаться в любом месте. Для изготовления применяются самые разные материалы;
Красивые подвесные качели в саду частного дома
подвесные – конструкции представляют собой сиденье, подвешиваемое на несколько веревок или цепей. Веревки крепятся по бокам. Благодаря применению различных материалов, которые позволяют сделать изделие прочным, комфортным и легким, качели подвесного типа могут иметь различную форму и размеры;
Уютные подвесные качели из ткани, созданные своими руками
шезлонги – изделия могут вместить семью, состоящую из двух взрослых и одного ребенка. Качели обладают особой конструкцией, которая предполагает фиксацию в единственной точке крепления, что позволяет устанавливать их в комнате. Материалом для изготовления служит специальный сплав металлов. Несмотря на кажущуюся воздушность, эти изделия очень прочны.
Большие семейные качели с металлическим каркасом
Основание – главный элемент конструкции
Стойки садовой качели должны быть надежными и крепкими. Они обеспечивают устойчивость целой конструкции. При изготовлении качели из металла лучше всего выбрать основание А-типа или П-типа. Оба варианта достаточно устойчивы, но при этом просты в изготовлении.

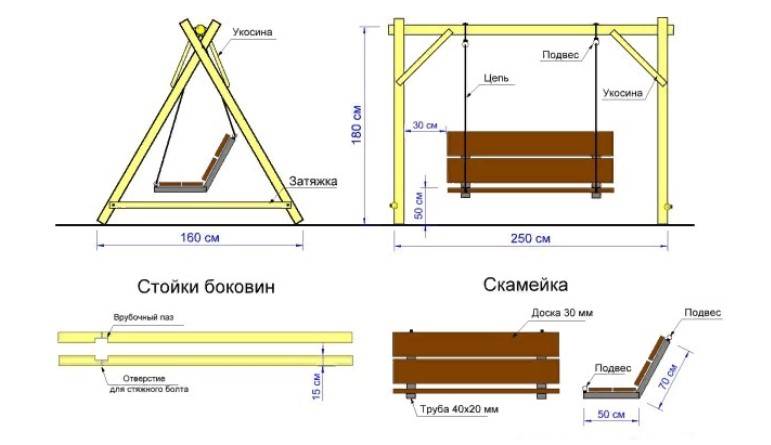

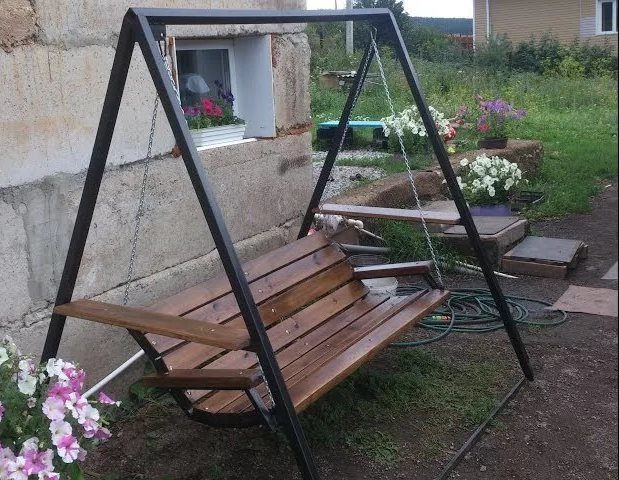

Вариант 1 – основание А-типа
Такая конструкция состоит из двух стоек в форме буквы А, соединенных между собой перемычкой. Для их сборки нужно нарисовать чертеж с указанием всех размеров, это поможет правильно рассчитать необходимое количество материалов.
Важно помнить, что для обеспечения устойчивости качели нужно делать основание минимум на 40-50 см шире, чем сиденье, чтобы было расстояние между сиденьем и опорами
Конструкция может быть сварной, или закрепляться при помощи болтов. Мы рекомендуем сваривать детали, потому что болты имеют острые углы, их желательно дополнительно обрабатывать для предотвращения травмирования.
Особенно это актуально тем владельцам загородных участков, у которых есть маленькие детки. Также, у крепления болтами со временем появится люфт.
С методом соединения разобрались, теперь стоит приступить к чертежам. Нужно определить, сколько мест будет предусмотрено на качели. Оптимальный вариант – 3. Для трехместной качели будет достаточно ширины сидения 150 – 160 см. Тогда прибавляем минимум 40 см зазора между сидением и опорами – по 20 см с каждой стороны и получаем ширину качели 200 см.
Свариваем опоры. Они должны быть идентичны. Для этого возьмем четыре трубы длиной 300 см (50 см трубы будет вкапываться в землю для устойчивости конструкции).
Угол соприкасания труб в верхней части определяем следующим образом: две трубы кладем на землю в горизонтальном положении в виде треугольника. Нижнюю часть труб разводим до тех пор, пока расстояние между концами труб не составит 230 см. Измеряем угол вверху между трубами, это и будет оптимальный вариант для сваривания.
После того, как вы соединили верхнюю часть, нужно добавить распорку посередине выступающей над землёй части. Получается, если длина целой трубы 300 см, отнимаем 50 см для углубления, наружная часть составит 250 см. Где-то на высоте 120 см привариваем трубу для улучшения надежности конструкции.

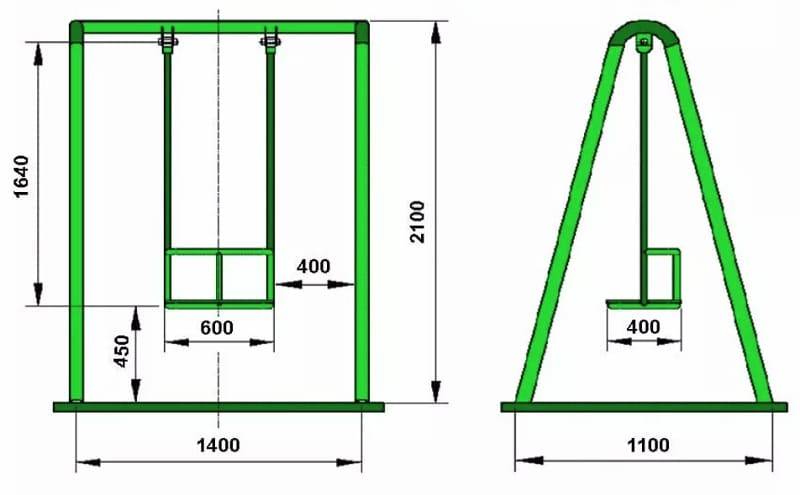

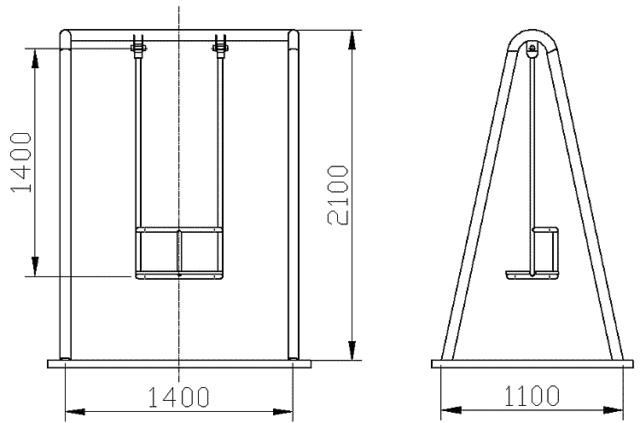

Пример чертежа качели с А-образным основанием. На схеме указаны размеры всех деталей конструкции, а также расстояние между стойками
Некоторые умельцы не предусматривают такую распорку, и у них опора качели напоминает букву Л. Но для того, чтобы обезопасить себя и своих близких, рекомендуем вам не пренебрегать данной деталью.
После изготовления двух А-образных элементов можно приступать к их соединению с помощью центральной перекладины, длина которой 200 см.
Вариант 2 – П-образное основание
Такой каркас также отличается надежностью. Единственный нюанс — необходимо забетонировать основание не менее чем на 50 см. Иначе надежность конструкции будет под сомнением. Плюсом такого каркаса является минимум используемого материала.
Качели с П-образным основанием станут хорошим решением, когда на садовом участке не очень много свободного места
Чтобы соорудить такую конструкцию вам понадобиться всего три трубы или три профиля. Две боковые опоры длиной не менее 230 см, чтобы 50 см можно было опустить в землю и забетонировать. Горизонтальная перекладина для трехместной качели должна быть не менее 200 см в длину.
Достаточно приварить к горизонтальной перекладине по краям две опоры под углом 90° и каркас готов. Осталось только покрасить металл, для предотвращения коррозии.
Подготовка материалов и инструментов
Чтобы подготовить инструмент к изготовлению изделия, нужно понять, какой будет материал и крепежи. Основные инструменты, которые потребуются:
- угловая шлифовальная машина для того, чтобы отпиливать детали нужной длины;
- аппарат для сварки (если он необходим для соединения);
- измерительный инструмент;
- ножовка (при наличии деревянных элементов), а также инструмент для шлифования;
- молоток;
- отвертка;
- дрель электрическая (в случае крепления стоек с помощью бетона вам понадобится смешивающая насадка);
- шуруповерт;
- детали для крепежа из нержавеющей стали;
- согнутый стержень арматуры (для того чтобы закрепить конструкцию на основании);
- непромокаемая ткань для крыши;
- специальные покрытия для металла, которые защищают его от коррозии.

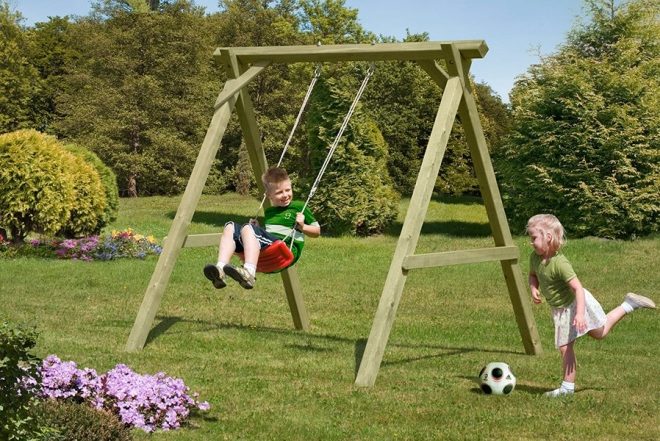

Практична будет модель в форме литеры «А», здесь не надо заливать несущие крепления бетоном. Поперечиной чаще всего бывает металлическая труба, к ней прикрепляется трос. Опоры делаются из швеллеров или труб. Функционирование основывается на наличии силы тяжести.
Для создания подобной конструкции потребуются:
- трубы сечением два дюйма;
- профили из металла сечением 12х12 мм;
- уголки «4»;
- медная проволока;
- болты и гайки «10»;
- арматура на 10 мм;
- бруски и рейки для сидения;
- трос или цепь;
- труба сечением 60 мм.
Собирают качели, поставив и закрепив опоры. В верхних точках закрепляются металлические пластинки, поперечины делаются из профилей. Таким образом, конструкция будет иметь допустимую жесткость. Две несущие опоры соединяются с помощью пластины, которая приваривается. Пластина должна быть толщиной не менее 5 мм, чтобы держать нужную нагрузку.
Сидение можно сделать одноместным или двухместным. Делается оно из реек (толщина 40-70 мм) и брусков, узлы крепятся с применением болтов.
Полезные рекомендации
И спинку, и сиденье надо делать как можно более гладкими — при этом не имеет значения, будет ли пользоваться качелями взрослый либо ребенок. Идеальным выбором потому окажутся бруски либо доски, которые отшлифовали наждаком. Первоначально обработка производится с крупным зерном, потом его калибр уменьшают. Для крепления нарезанных досок применяются заблаговременно подготовленные выемки. В них вкручивают болты, стараясь утопить головки.
До завершения сборки все дерево пропитывают антисептиком и лаком. Металлические части надо грунтовать и красить. По углам каркаса ставятся рым-болты. Для прикрепления цепей на ушки подобных болтов применяются либо нарезные муфты, либо монтажные карабины. Подвешивать скамейки нужно также на рым-болты. У домашних мастеров есть выбор, закреплять ли их на углах или поверх краев.
Полезно будет дополнить качели козырьком. Не только детям, но и взрослым очень важна эффективная защита от осадков и солнечных лучей. Козырек представляет собой прямоугольную стальную раму с усилением перемычками. Сверху на раме монтируют лист поликарбоната.
Сечение профилей для козырька обычно невелико. Их сваривают между собой и закрепляют на верх каркаса качелей, также с применением сварочных аппаратов. Устанавливать лист поликарбоната можно только после высыхания краски на металле. Его фиксируют саморезами, дополненными уплотняющими шайбами. Торец козырька рекомендуется перекрывать профилем из полимера, который не позволит проникнуть внутрь насекомым или пылинкам.
Пошаговая инструкция по изготовлению качелей из металла
Металлические качели отличаются прочностью и долговечностью. Однако, для изготовления потребуется специальный инструмент, опыт и умение работать с металлом.
Рассмотрим методику сборки внимательнее:
Схемы и чертежи, составление проекта
Типовой проект металлических качелей для одного человека
Первым шагом должна стать работа по составлению рабочего чертежа. Это необходимая процедура, позволяющая лучше продумать конструкцию, прояснить для себя некоторые вопросы относительно размеров, соединений, неясных моментов.
Более опытные пользователи составляют собственные рабочие чертежи. Если подготовки нет, или не хватает времени для детальной проработки всех нюансов сборки, следует поискать готовый чертеж в сети интернет.
Не обязательно использовать готовый проект в его первоначальном виде. некоторые его позиции можно изменить, добавить или убрать некоторые детали.
Инструменты и материалы
Болгарка
Для изготовления качелей из металла потребуются:
- болгарка с отрезным кругом;
- сварочный аппарат с набором электродов;
- рулетка, линейка, угольник;
- чертилка, кусок мела;
- электродрель (мощная, предназначенная для установки больших сверл);
- сменные диски для болгарки (металлическая щетка, наждачные диски для очистки и обработки швов).
Рым-болт Материалы для сборки качелей:
- металлическая труба прямоугольного или круглого сечения. Ее размер может составлять от 50 мм (диаметр) или 50 × 50 мм (40 × 60 мм);
- металлическая труба прямоугольного сечения 20 × 20 мм (или 25 × 25 мм) для изготовления сиденья;
- пара рым-болтов для крепления подвесов (если планируется установка двух сидений, потребуется две пары и т.п.);
- краска, кисти или распылитель для нанесения защитного покрытия.
Приведенный перечень нельзя назвать исчерпывающим, так как в составе конструкции могут быть использованы различные дополнительные элементы — навес, сиденье из других материалов и другие детали.
Этапы выполнения сборки
Детали нужной длины
Сборка металлических качелей проходит поэтапно. Порядок действий:
1
подготовка деталей. По спецификации, составленной по данным рабочего чертежа, отрезают детали нужной длины. Для этого используется болгарка с отрезным кругом;
2
изготовление опорных конструкций (боковых). Используется труба большего сечения. С помощью заранее подготовленного шаблона намечаются контуры угловых элементов, отрезаются болгаркой. После этого опоры соединяются на сварку, в нижней части прикрепляются поперечины (распорки);
Опорные конструкции
3
изготовление перекладины – заключается в подготовке участков присоединения пар рым-болтов (или одной пары, если качель будет одноместная);
4
сборка опорной конструкции. При соединении надо следить, чтобы рым-болты были ориентированы точно вниз
Это особенно важно, если используется труба круглого сечения;
5
изготовление сиденья. Здесь возможны разные варианты, степень сложности которых зависит от проекта, уровня подготовки и навыков мастера. Если нет опыта или времени, используют готовые стулья из металла, к которым крепят проушины для присоединения подвесов.
Сиденье
Преимуществом сборки с помощью сварки является возможность соединять детали под любым углом. Однако, некоторые участки потребуют усиления с помощью косынок или дополнительных бобышек. Иногда их приходится устанавливать на уже готовую конструкцию, если во время испытаний появились сомнения в прочности модели.
Как сделать кашпо для цветов своими руками: уличные, для дома, подвесные | Пошаговые схемы (120+ Оригинальных Фото-идей & Видео)
Преимущества качели из металла
Разнообразие самодельных садовых качелей на просторах интернета просто впечатляет. Из чего их только не изготавливают – металл, дерево, шины, ковка и многие другие материалы.
Мы рассмотрим одну из наиболее популярных моделей – качели из металла.
Преимуществ металлических садовых качелей множество:
- Долговечность. Металл не поддается естественному гниению, не трескается, не рассыхается.
- Надежность. Это самый крепкий материал, который используется для такого рода конструкций.
- Доступность. Хороший металл стоит намного дешевле, чем древесина подходящего уровня качества.
- Вариантность конструирования. Любые ваши предпочтения и пожелания можно воплотить с помощью такого материала.
Как видите, достоинства конструкций из металла впечатляют, поэтому можно смело отдавать предпочтение этому варианту.
Классические качели из металла рассчитаны на одного человека, но есть варианты которые позволяют разместиться сразу четырем пользователям
Фото детских качелей для дачи своими руками и особенности их изготовления
Даже если вы совершенно не дружите с рубанком и сварочным аппаратом, это вовсе не значит, что качели на дачном участке так и останутся для вас роскошью. Существует масса простейших конструкций, с изготовлением которых вы сможете справиться. Причем большая часть из них не требует закупки каких-то дорогостоящих материалов. Вы всегда можете вооружиться подручными средствами.
Простые детские качели для дачи, подвешенные на веревках к ветке дерева
Качели из подручных материалов: поддоны
Поддоны – очень популярный вид материала, из которого изготавливается мебель для дома и сада. Благодаря своей универсальности они могут быть использованы и для организации качелей на загородном участке. Для этого следует иметь под рукой один поддон, веревку и дерево, где будет подвешиваться конструкция.
Полезный совет! В качестве замены дереву можно установить крепкие опорные столбы.
Поддоны – превосходный материал для создания оригинальной садовой мебели
Даже изделие, созданное на основе одного поддона, может иметь несколько модификаций. Цельный элемент можно зафиксировать в подвешенном состоянии за четыре угла с помощью веревок. Этого достаточно, чтобы качели выполняли свою функцию. Чтобы создать уют, поверх поддона достаточно положить небольшой матрас и застелить его пледом или простыней. Несколько подушек сверху станут своеобразным решением проблемы отсутствия спинки.
Уютные детские качели из паллет с мягким матрасом и подушками
Конструкции подобного типа можно эксплуатировать не только для чтения книг на открытом воздухе, но и для элементарного отдыха от полуденного зноя в тени. Их можно использовать даже для сна.
Для создания своими руками детской качели с полноценной спинкой потребуется два поддона. Как и в случае с деревянными конструкциями из досок и бруса, здесь также следует обработать поверхность шкуркой, чтобы избавиться от заусенцев. Изделие нужно хорошо очистить и окрасить с помощью красителя, предназначенного для древесины и уличных условий эксплуатации. Достаточно воспользоваться и влагостойким лаком, который не испортит красоту дерева.
Подвесные качели для дачи, устроенные из поддонов
Другие виды детских качелей своими руками
Самым простым вариантом качелей считается сиденье в виде доски, подвешенное с помощью веревок. Чтобы не допустить быстрого перетирания веревки, по бокам доски можно прибить еще две детали. После этого выполняется 4 отверстия, через которые продеваются веревки. Для фиксации на концах завязываются крепкие и тугие узлы. Сама конструкция может крепиться как на дерево, так и на опорное основание П-образной формы.
Красивые подвесные качели станут украшением приусадебного участка
Качели, подвешиваемые на веревки, могут изготавливаться и другим способом. Вместо отверстий в доске формируются пазы: пара в торцовой части и пара по краям в угловой зоне. Сиденью (доске) можно придать форму полукруга или оставить его прямым. За счет силы натяжения веревка не будет выскакивать из пазов, несмотря на то, что они открыты.
Безопасные детские качели из текстиля и дерева можно создать своими руками
Полезный совет! Если у вас имеется непригодный скейтборд или доска для катания по снегу, ее можно использовать вместо сиденья, придав качелям оригинальный внешний вид.
Для создания качелей на дачном участке можно использовать большое количество различных материалов вплоть до автомобильных покрышек. Достаточно подвесить шину на ветку дерева с помощью веревки. Если вы заботитесь о природе, не стоит использовать цепь – она слишком сильно травмирует кору.
Подвесные качели из плетеного стула, украшенные яркими лентами
Некоторые умельцы придают качелям из шины затейливые резные формы. Для получения оригинального дизайна достаточно обзавестись острым режущим инструментом и готовыми схемами. Раскрой шины можно делать с помощью строительного ножа. Предварительно нанесите на ее поверхность разметку для надрезов, используя мел или темный маркер. Готовое изделие можно окрасить в яркий цвет или покрыть рисунками.
Качели из двух бревен небольшого размера, связанных между собой веревкой, очень популярны среди дачников. Главное, чтобы древесина была очищенной, выровненной и крепко связанной.
Схема создания качелей в виде лошадки из старой покрышки
