Как осуществить подключение радиатора к полипропиленовым трубам

Выбор варианта отопительной системы, качественный монтаж и природа материалов для установки радиаторов напрямую отражаются на долговечности и эффективности домашнего отопления. При подключении радиатора к полипропиленовым трубам важно правильно подобрать фитинги (комплектующие для подключения радиаторов), выбрать нужные трубы и качественно провести монтаж.

Использование полипропиленовых труб позволяет смонтировать теплый пол, классическую систему с радиаторами, спрятать трубы в стены.

Обратите внимание! Для водяных систем отопления следует покупать только армированные полипропиленовые трубы, но важно помнить, что их нельзя использовать для паровых систем отопления.

Разновидности радиаторов

Для организации обогрева помещений используют несколько типов радиаторов, по материалам изготовления их разбивает на следующие группы:

Чугунные. Старые чугунные батареи, известные еще с советских времен, в настоящее время не пользуются спросом, хотя их до сих пор изготавливают некоторые предприятия.

Радиаторы из чугуна – это разборные изделия, секционные фрагменты которых соединяют друг с другом ниппелями. В отличие от классических батарей, сейчас в моде приборы с рельефным рисунком на чугунных секциях. Их выпускают разных цветов, эксклюзивные модели подчеркивают один из стилей помещения, выбранный дизайнером (классический, итальянский, ретро, лофт).

Массивный чугун обладает относительно невысокой теплопроводностью, тепловая мощность одной секции обычно не превышает 150 ватт.

Радиаторы из чугуна выдерживают напор до 50 бар, рассчитаны на эксплуатацию в рабочей среде с температурой не более 120 °С.

Рис. 2 Стальные трубчатые теплообменники и приборы конвекционного типа

Стальные. Батареи из металла представлены на рынке несколькими разновидностями: трубчатыми, трубчатыми конвекционными и панельными.

Первый тип включает в себя медную (стальную) трубу, сделанную в виде змеевика, или горизонтальные, вертикальные трубчатые отрезки, по которым протекает теплоноситель.

В конвекционных трубчатых моделях на трубопроводе установлены металлические пластины или элементы иной формы (трубы), осуществляющие рассеивание тепла в окружающее пространство.

Трубчатые и конвекционные радиаторы выдерживают давление до 15 бар и температуры отопительной жидкости до 120 °С. Теплоемкость каждой батареи зависит от ее конструктивного исполнения и может практически любой.

В панельных металлических радиаторах отопительная жидкость циркулирует по каналам, сделанных в плоских панелях прямоугольной формы. Сверху на них наносят защитное эмалевое покрытие обычно белого цвета, улучшающее эстетичный внешний вид изделий и защищающее панели от коррозии.

Панельные радиаторы не являются разборными, их изготавливают методом точечной сварки из двух стальных штампованных листов. Они рассчитаны на напор в сети не более 10 бар и температурные параметры теплового носителя до 110 °С.

Теплообменники этого типа отличаются друг от друга числом панелей, максимальное количество которых достигает 3-х. Мощность приборов зависит от размеров панельных теплообменников и их количества. При наличии трех панелей длиной 3 м она доходит до 6500 Вт.

Отличительная особенность приборов панельного типа – узел нижнего подключения, благодаря чему теплообменник не нарушает эстетику внешнего вида помещений.

К недостаткам панельных приборов помимо низких напорных характеристик относят слабую коррозионную стойкость стали и ее более низкую теплопроводность по сравнению с алюминием и медью.

Рис. 3 Конструктивное устройство панельной батареи

Алюминиевые. Батареи из алюминия долгое время занимали лидирующее положение по использования в бытовых отопительных системах. Радиаторы отличаются высокой теплопередачей, способны выдерживать давление в сети до 50 бар при температурных параметрах транспортируемый среды до 115 °С.

Алюминиевые радиаторы собирают из отдельных секций, которые соединяет при помощи ниппелей – таким способом регулируют мощность всей батареи. Максимальная теплопередача одной секции из алюминия составляет 180 Вт – это наивысший показатель в сравнении с другими аналогичными теплообменниками.

К недостаткам алюминиевых приборов относят высокие требования к водородному показателю теплоносителя рН. Если он выходит за узкий диапазон в 7 – 8 единиц, начинается разрушение защитного оксидного слоя и секция быстро приходят в негодность.

Биметаллические. Для борьбы с разрушением алюминия средой с водородным показателем рН, выходящим за рамки его рабочего диапазона, была разработана биметаллическая конструкция. В ней среда отделена от контакта с алюминием стальным коллектором. На производстве при изготовлении каждой секции алюминиевую массу под давлением выдавливают на стальную трубчатую закладку.

В итоге батарея перестала быть чувствительна к водородному показателю отопительной жидкости в диапазоне до 10 единиц, приобрела повышенную прочность. Биметаллические радиаторы выдерживают давления до 200 бар и могут эксплуатироваться при температурах проходящей среды до 140 °С.

К их недостаткам относят потерю мощности секциями из-за более низкой теплопроводности стали и теплопотерь в зоне контакта закладки с алюминиевой оболочкой.

В зависимости от конструктивного исполнения биметаллических приборов (в торговой сети, помимо полного биметалла, реализуется однотрубчатый, двухтрубчатый полубиметалл) теплопередача одной секции составляет 160 – 170 Вт.

Трубы из полипропилена пользуются широкой популярностью у потребителей при монтаже систем отопления благодаря следующим техническим и эксплуатационным характеристикам:

• Для транспортирования теплоносителя к радиаторным теплообменникам используют два типа полипропиленовых труб – армированные стекловолокном и алюминием.
• Трубы армированные стекловолокном рассчитаны на давление в сети PN не более 20 бар и могут эксплуатироваться длительный срок (не менее 25 лет) при температурах теплового носителя 70 – 90 °С. К недостаткам стекловолоконных труб относят относительно высокий коэффициент температурного линейного расширения до 2 мм на погонный метр при дельте температур в 70 °С, а также их высокую кислородопроницаемость.
• Предельные напорные показатели у ПП-труб с армированием из алюминия – 25 бар со сроком службы в 25 лет при транспортировании рабочей среды с температурой до 90 °С. Армированные алюминием ПП-трубы имеют ничтожно низкий коэффициент линейного удлинения и не пропускают кислород.

Рис. 5 ПП-трубы со стеклопластиковым и алюминиевым армированием

• Полипропиленовые трубы соединяют методом пайки при помощи специального паяльника для полипропиленовых труб при температуре 260 °С.
• При монтаже используют широкий ряд фасонных изделий, в том числе и переходники с полипропилена на металл с резьбой, выпускаемые наряду с трубной продукцией каждым производителем.
• ПП-трубы делят на классы по сферам применения (иногда их указывает на маркировке цифрами от 1 до 5 и символами ХВ) и толщине стенок. Последний показатель указывают на маркировке, а также задают размерным соотношением наружного диаметра к толщине стенки SDR.
• Коэффициент теплопроводности у изделий, армированным стекловолокном около 0,3 Вт/м·°С, с оболочкой из алюминия – 0,45 Вт/м·°С.
• Трубы из полипропилена боятся воздействия прямого ультрафиолетового излучения, что, впрочем, никому не мешает прокладывать их открытым способом, подводя к теплообменным приборам под окнами.

Рис. 6 Классы ПП-труб

Свойства труб из полипропилена

Как известно, полипропиленовые трубы имеют определенные ограничения по эксплуатации. Рабочее давление в такой системе не должно превышать 20-25 кгс/см2, при температуре не более + 95 градусов. Когда происходит нагревание трубы на 50 градусов, полипропиленовое изделие способно удлиняться на 6,5 мм/1 м.п. При достижении максимально возможного нагрева такой трубы (+95 градусов), параметр допустимого давления снижается до 6-7 кгс/см. Если перевести приведенные цифровые показатели на язык простого обывателя, то вывод будет таков: соединение радиатора с полипропиленовой трубой возможно исключительно в системах отопления автономного типа.

Хотя показатели штатных параметров ЦО (4 — 6 кгс/см2, 50 — 95С) вроде и подходят для этого материала, однако реальность обычно совсем другая. Как правило, в процессе эксплуатации центрального отопления приходится сталкиваться с нарушениями условий, указанных в ГОСТах и СНиПах. К примеру, если на улице температура опускается очень низко, элеваторный узел запускается без сопла, при заглушенном подсосе. В таком случае отопительный контур питается теплоносителем непосредственно с основной магистрали, где рабочая температура может подниматься до +150 градусов.

Кроме того, в случае гидроудара внутреннее давление в системе может прыгать до 25 — 30 кгс/см2. Причиной такого явления обычно выступает слишком быстрое заполнение системы теплоносителем. Кроме того, полипропилен обладает еще несколькими специфическими особенностями. По причине слишком большого показателя удлинения при нагревании в случае прокладки прямых участков отопления внушительной длины, используются специальные компенсаторы в виде изгибов труб. Это заметно снижает риск аварийных последствий при деформациях.

Еще один способов избежать удлинения – применить армированные трубы, который характеризуются уменьшенным коэффициентом температурного расширения:

• 3 мм/1 м.п./50С. В случае использования в качестве армирования рубленного стекловолокна (фибры).
• 1,5 мм/1 м.п./50С. Когда полипропилен армируют алюминиевой фольгой.

В случае применения фитинга нужно обязательно зачищать фольгу по месту стыковки, иначе труба может расслоится. Виной этому – электрохимическая коррозия алюминия по ходу эксплуатации.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Расчет для двухтрубной системы

Имеется двухэтажный дом с двухтрубной системой отопления по два крыла на каждом этаже. Использоваться будут полипропиленовые изделия, режим работы 80/60 с дельтой температур 20°C.

Теплопотери дома составляют 38 кВт тепловой энергии. На первый этаж приходится 20 кВт, на второй 18 кВт. Схема приведена ниже.

Справа размещена таблица, по которой определять будем диаметр. Розоватая область — зона оптимальной скорости движения теплоносителя.

Начинаем расчет.

Определяем, какую трубу нужно использовать на участке от котла до первого разветвления. Через этот участок проходит весь теплоноситель, потому проходит весь объем тепла в 38 кВт.

В таблице находим соответствующую строку, по ней доходим до тонированной розовым цветом зоны и поднимаемся вверх. Видим, что подходят два диаметра: 40 мм, 50 мм. Выбираем по понятным соображениям меньший — 40 мм.

Снова обратимся к схеме. Там где поток разделяется 20 кВт идет на 1-й этаж, 18 кВт отправляется на 2-ой этаж. В таблице находим соответствующие строки, определяем сечение труб. Получается, что обе ветки разводим диаметром 32 мм.

Каждый из контуров разделяется на две ветки с равной нагрузкой. На первом этаже вправо и влево идет по 10 кВт (20 кВт/2=10 кВт), на втором по 9 кВт (18 кВт/2)=9 кВт). По таблице находим соответствующие значения для этих участков: 25 мм.

Этот размер используется и далее до того момента, пока тепловая нагрузка не снизится до 5 кВт (по таблице видно). Далее идет уже сечение 20 мм.

На первом этаже на 20 мм переходим после второго радиатора (смотрите по нагрузке), на втором — после третьего. В этом пункте есть одна поправка, внесенная накопленным опытом — лучше переходить на 20 мм при нагрузке 3 кВт.

Все. Диаметры полипропиленовых труб для двухтрубной системы рассчитаны. Для обратки сечение не рассчитывается, а разводка делаются такими же трубами, как и подача. Методика, надеемся, понятна.

Аналогичный расчет при наличии всех исходных данных провести будет несложно. Если решите использовать другие трубы — вам понадобятся другие таблицы, рассчитанные для нужного вам материала. Можете попрактиковаться на этой системе, но уже для режима средних температур 75/60 и дельтой 15°C (таблица расположена ниже).

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Варианты отопительных систем

В частных домах устанавливаются автономные системы отопления. Зависимо от устройства трубопровода, могут быть двух типов:

1. Одноконтурные — система состоит из одной трубы, которая подключается к разным точкам вывода, бытовым приборам, смесителями, батареям.
2. Двухконтурные — считаются эффективнее одноконтурных. Появляется возможность регулировать теплоотдачу.

При монтаже полипропиленовые трубы нельзя комбинировать с металлическими трубками, поскольку это ухудшит качество сборки и снизит производительность трубопровода.

Одноконтурная система отопления

При сборке одноконтурного трубопровода бытовые приборы, смесители, радиаторы подключаются последовательно. Устройство подключения труб к батареям:

1. К входному отверстию на батарее, расположенному в верхней части, подключают трубку, подающую горячую воду от котла.
2. На нижней части батареи с противоположной стороны есть выходное отверстие. К нему подключается труба, которая выводит холодный теплоноситель.

Если дом многоэтажный, трубопровод устанавливается вертикально, если строение одноэтажное — горизонтально. Чтобы сделать эффективную одноконтурную систему, нужно установить байпас — деталь, которая имеет обратный клапан или вентиль. С его помощью можно отключить любой из радиаторов, когда нужно провести ремонтные работы или заменить теплообменник.

Двухконтурная система

Состоит из двух отдельных труб, которые устанавливаются параллельно. Одна предназначена для подачи горячего теплоносителя, другая для отвода отработанной жидкости. Установка байпасов не нужна.

Монтаж двухконтурной системы отопления

Какую запорную арматуру можно использовать

Перед владельцем всегда стоит выбор между:

1. Шаровыми кранами.
2. Запорными клапанами.
3. Вентилями.

Первые позволяют только перекрывать трубу. Регулировать ими подачу теплоносителя и теплоотдачу радиатора невозможно. Ее монтаж означает то, что обвязку можно либо перекрывать, либо полностью открывать.

Запорные клапаны чаще всего устанавливают на выводной штуцер. Они позволяют изменять площадь поперечного сечения отводящей трубы. Делать это не очень удобно, так как нужно снимать крышку и закручивать своими руками шпиндель с золотником. Надежность этого клапана лучше вышеописанного. Его обычно монтируют вместе с вентилем.

Вентиль позволяет ограничивать/увеличивать подачу теплоносителя. Многие его модели являются ручными. Однако есть такие, которые могут быть как ручными, так и автоматическими. Для автоматизации ручку вентиля откручивают и на ее месте фиксируют термостатическую головку. Она анализирует температуру в комнате и меняет режим работы радиатора. Часто такая головка может иметь выносной терморегулятор.

В жилых зданиях старого фонда, как в частном секторе, так и в многоквартирных домах, сегодня активно идут работы по переоборудованию систем отопления. Физически и морально изношенное отопительное оборудование (стальные и чугунные радиаторы, трубопроводы, запорная арматура) меняется на новые системы обогрева. На смену устаревшим приборам пришли более совершенные отопительные агрегаты, например, биметаллические радиаторы отопления, обладающие улучшенными характеристиками. Стальные трубы — материал привычный и прочный остался до сих пор востребованным при монтаже отопительных контуров, но замена изношенных стальных трубопроводов всё чаще производится новыми материалами, в частности, из полипропилена — полимера, широко используемого в производстве трубной продукции.

Полипропиленовые трубы с соединительными фитингами различной конфигурации

Несмотря на то, что трубы из полимеров используются в строительстве уже не первый десяток лет, у многих владельцев жилья, эксплуатирующих до сих пор стальные трубопроводы и планирующих модернизацию отопительного контура, возникают вопросы по технологии предстоящего монтажа — каким образом осуществляется разводка линий из полипропилена в домашних условиях, как выглядит подключение радиатора системы отопления к полипропиленовым армированным трубам? Чтобы частично на них ответить, рассмотрим подробнее, как производится подсоединение полипропиленовых трубных материалов к радиаторам отопления.

Разводка отопления

Самая простая и надежная схема разводки отопления – «ленинградка», или же однотрубная разводка системы. Такая система конструктивно представляет собой закольцованный контур, проходящий по всему периметру здания. Радиаторы подключаются к трубопроводу параллельно. Основным недостатком «ленинградки» является неравномерной прогрев подключенных в цепь радиаторов.

Гораздо более эффективным вариантом того, как правильно проложить отопление, особенно в многоэтажных домах, является двухтрубная отопительная система. У такой системы есть две разновидности, одна из которых зовется тупиковой. Данную схему нужно обязательно балансировать, т.е. ограничивать проходимость в находящихся близко к котлу радиаторах – иначе прогрев расположенных вдалеке отопительных приборов будет недостаточным.

В попутной схеме имеется несколько расположенных параллельно контуров одинаковой длины. Балансировать попутную разводку не требуется, поскольку в ней теплоотдача всех батарей изначально находится почти на одном уровне. Если никакие препятствия не мешают создать кольцевую попутную схему, то ее нужно сделать, а в противном случае вполне подойдет и тупиковая двухтрубная разводка. В любом случае, чтобы точно знать, как правильно проложить отопление в доме, нужно заранее продумать все известные нюансы.

Требования к лакокрасочному покрытию

Не всегда есть материальная, а во многих случаях и техническая возможность поставить новый радиатор. Проще освежить внешнюю сторону прибора отопления, если он еще способен служить. В том случае, если батарею уже приходилось ремонтировать или она плохо греет, то ее лучше заменить на новую.

Процесс покраски как таковой не представляет особой сложности, но это не значит, что можно купить любой состав и сразу приступать к восстановлению привлекательности радиатора.

Краску нужно подобрать по определенным параметрам, а батарею тщательно подготовить. Если этого не сделать, то новое покрытие недолго продержится, и вскоре придется повторить процесс заново.

Старая чугунная батарея с облезшей краской смотрится очень неэстетично. Кроме того, материал ее корпуса подвергается окислению и ржавеет

Подбирая состав, лучше всего остановиться на вариантах, специально предназначенных для отопительных приборов. Но если на этикетке нет подобной надписи, стоит внимательно изучить инструкцию и найти данные о ее термостойкости.

Для получения качественного, стойкого и красивого покрытия необходимо использовать краску, на этикетке которой есть надпись «Для радиаторов»

Требования к лакокрасочному покрытию:

Термостойкость. Нанесенный на корпус радиатора состав должен выдерживать температуру до 80-90 градусов и быть безупречным в течение обещанного производителем времени.

Адгезия. Необходимо, чтобы состав отличался хорошим сцеплением с окрашиваемой поверхностью. Не отслаивался при нагревании и попеременном нагревании/остывании.

Защита от коррозии. В составе должны быть антикоррозионные вещества, чтобы контактирующее напрямую с корпусом покрытие не стало причиной его разрушения.

Стойкость цвета. Безоговорочное условие, т.к. окрашивание радиаторов производится с эстетической целью в числе прочих причин.

Устойчивость к истиранию. От прямого контакта с разнообразными предметами обстановки, просушиваемыми вещами и т.п. покрытие не должно истончаться.

Безопасность

Очень важно, чтобы в составе отсутствовали вредные для здоровья компоненты.

Хорошая краска для радиаторов должна отвечать всем предъявленным требованиям, а не отдельным пунктам.

Отопительные котлы

Выбор источника тепла – это ключевой фактор, от которого будет зависеть дальнейший подбор элементов отопления и эффективность работы собранной системы. Самым дешевым топливом на сегодняшний день является газ, поэтому, если к участку подведена газовая магистраль, работающий на газе котел будет лучшим решением.

Наиболее экономичными показали себя конденсационные газовые котлы с электрическим розжигом, которые имеют пару особенностей:

• При разогретом до слишком высокой температуры теплоносителе газ попросту не расходуется, что снижает его затраты примерно на 25%;
• Тепло, отданное водяному пару, также расходуется для отопления, что позволяет сэкономить еще 10-12% энергоресурса.

Если же расставить в порядке снижения экономичности отопительное оборудование, работающее на других видах топлива, то получится перечень следующего вида:

• Дровяные котлы;
• Пеллетные котлы;
• Угольные котлы;
• Дизельные котлы;
• Электрические отопительные устройства.

Подбирая источник тепла перед тем, как провести отопление в частном доме, нужно обратить внимание на ряд нюансов:

1. Для газовых котлов можно использовать не только магистральный, но и баллонный газ. Правда, стоимость отопления в таком случае вырастает в несколько раз.
2. Перед приобретением работающего на определенном виде топлива отопительном устройстве стоит хотя бы примерно изучить динамику роста цен на разные типы горючего, причем при изучении нужно привязывать цены топлива к географии.
3. Угольные котлы для растопки используют дрова. Это нужно учитывать – во-первых, растопка и прогрев системы займут больше времени, а во-вторых, закупка дров потребует дополнительных затрат.
4. Котлы на газе, дизельном топливе и электричестве функционируют бесперебойно в случае наличия топлива. Пеллетные котлы, имеющие систему автоматической подачи, могут работать неделю. Твердотопливные котлы необходимо протапливать и очищать не реже (а зачастую чаще) одного раза в день. Котел длительного горения может работать на одной закладке на несколько часов дольше, а самые дорогие и современные устройства без проблем работают на протяжении суток.
5. В качестве топлива для дизельных котлов можно использовать отработку – это позволит уменьшить затраты на отопление в несколько раз. Недостаток такой экономии заключается в дефиците отработанного масла, которое очень трудно приобретать в достаточном количестве и на постоянной основе.

Электричество в таких устройствах требуется только для функционирования компрессора. Подобные схемы получаются достаточно выгодными – стоимость отопления в конечном итоге может на равных соперничать с экономией при использовании твердотопливных котлов и газа.

Конечно, за экономию приходится где-то платить – стоимость тепловых насосов очень высока, да и установка подобного оборудования обходится в круглую сумму. Достаточно привести простой пример: для монтажа геотермального насоса нужно пробурить скважину глубиной в несколько десятков метров, или же выкопать котлован, площадь которого будет в три раза больше площади отапливаемого здания.

Решение данной проблемы есть – можно использовать разновидность теплового насоса, в которой теплоносителем является находящийся за пределами дома воздух. Из него откачивается тепловая энергия, используемая в дальнейшем для обогрева здания. По сути, такая схема представляет собой работу обычного кондиционера, установленного в режим нагрева.

Выбор диаметра труб

Еще один важный вопрос, который нужно решить заранее – как провести отопление и какими трубами. Подбирать диаметры труб нужно в зависимости от того, какая теплоотдача планируется на определенном участке отопительного контура. Например, на разводке эта величина соответствует мощности котла, подводки к радиаторам должны передавать достаточно теплоносителя для нагрева самих радиаторов, а пропускная способность стояков должна обеспечивать нормальную теплоотдачу всех подключенных к ним отопительных приборов.

В принципе, если есть возможность увеличить скорость циркуляции теплоносителя (за счет повышения мощности насоса), диаметр труб можно уменьшить

Но в этом моменте важно не переусердствовать – ускорение теплоносителя ведет за собой увеличение шума в системе. Стандартное значение скорости составляет около 0,4-0,6 м/с.

При использовании гравитационной отопительной системы диаметр труб разводки нужно увеличивать хотя бы на один шаг. Все дело в очень слабом напоре, свойственном системам с естественной циркуляцией теплоносителя. Слишком широкие трубы снизят гидравлическое сопротивление контура, иногда вплоть до полной потери работоспособности системы. Знание подобных моментов – это уже большая часть ответов на вопросы о том, как сделать эффективное отопление в частном доме.

Виды и типы соединения фитингов

Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.

Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.

Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.

Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

Муфты и переходники

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.

Муфта пп

Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.

Муфта комбинированная пп

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.

Переходник пп

С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.

Уголок, тройник и крестовина

В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.

Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.

Уголок пп

Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.

Тройник пп

Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.

Крестовина пп

Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.

Обвод и компенсаторы

Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.

Обвод пп

Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые компенсаторы изготавливаются в форме петли.

Фитинг американка

Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.

Американка пп

Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.

Краны, вентили и заглушки

Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.

Вентиль пп

В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.

Кран пп

Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.

Заглушка пп

Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.

Как соединить радиатор отопления с полипропиленовой трубой

Подключение радиатора к полипропиленовым трубам — процесс, состоящий из нескольких этапов:

1. Составление чертежа, нанесение разметки.
2. Крепеж батарей к стенам с помощью кронштейнов.
3. Установка труб, соединение отдельных частей.
4. Тестирование трубопровода.

Существует несколько способов подключения батареи к трубам:

1. Нижнее подключение. Трубки подключаются с двух сторон радиатора в нижней части. Подходит при монтаже одноконтурного трубопровода по горизонтали.
2. Боковое подключение. На одной стороне батареи расположено два отверстия под подачу жидкости, вывод отработки.
3. Диагональное подключение. Классический вариант подключения радиаторов к трубам. Отверстия подачи, вывода теплоносителя расположены на двух сторонах в нижней и верхней части.

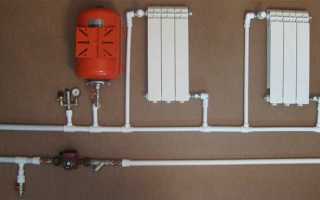

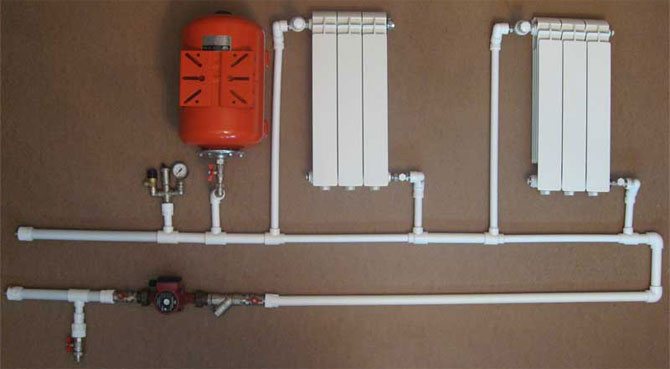

Обвязка радиаторов полипропиленовыми трубами

Обвязка обогревательных элементов — основной этап в установке системы отопления. Суть процесса — установка специальной аппаратуры, которая будет регулировать процесс теплоотдачи. С ее помощью происходит отключение батареи при авариях, замене элементов системы и ее промывке.

Для качественного монтажа системы отопления и эффективной ее работы следует приобрести запорную арматуру, фитинги, инструменты для монтажа.

Запорная арматура

На полипропиленовые трубы необходимо установить при вводе и выходе теплоносителя запорную арматуру.

Этапы подключения радиаторов отопления

Установка батарей в доме с последующим их подключением требует, в зависимости от проекта, целого ряда вспомогательной фурнитуры и комплектующих. При этом запорная арматура, если она будет устанавливаться не на резьбе, а пайкой, должна быть также из полипропилена. Для удобства эксплуатации шаровые краны сегодня выпускаются в любой модификации, как прямые, так и угловые.

Для справки:

Можно использовать латунную арматуру, однако она дороже, и со временем места стыковки латуни с пропиленом могут утратить прочность соединения.

Для выполнения качественного подключения потребуются следующий инструмент и расходные материалы: уплотнители, набор ключей, резьбовая паста, монтажная лента, нитки для изготовления резьбы.

Стандартный набор инструментов для подключения радиаторов отопления

Обвязка выполняется в следующей последовательности:

в радиаторы вкручиватся соединительная фурнитура типа «мультифлекс» — муфты, оснащенные накидными гайками;

полипропиленовые трубы с помощью крепёжных скоб монтируются на стене по выполненной предварительно разметке с допустимым зазором между магистралью и стеной в 20-30 мм;

при скрытом монтаже (с укладкой в штробу) труба выводится на поверхность только в местах подключения к радиаторам;

радиаторы крепятся к стене с помощью штатных кронштейнов или универсальных штырей;

с помощью так называемого паяльного утюга (оптимальная мощность 800 Вт, рабочая температура в 2700С) выполняется соединение смонтированного на стене трубопровода с закреплёнными радиаторами, не забывая об установке, если предусмотрено проектом, штоковых термостатических регуляторов.

Для справки:

трубы отопительного контура должны иметь соответствующий проекту уклон, но при отсутствии предварительно напряжённых участков, которые со временем превратятся в слабое звено отопительного контура и могут быть разрушены давлением теплоносителя.

Чтобы представление о монтаже радиаторов было более наглядным, предлагаем вам посмотреть это видео.

На газосварке

Все работы по соединению труб с помощью газосварки максимально следует разнести с подключаемым оборудованием и обвязкой радиатора. Вначале нужно подготовить костяк обвязки с резьбовыми соединениями или соединить трубы с последующей нарезкой резьбы.

Особое внимание при сварке труб следует уделить качеству шва, внутренняя поверхность труб должна быть максимально ровной, без выступов, заусениц и наплывов. Монтаж вентилей, сборка байпаса и установку терморегуляторов или трехходовых клапанов с термостатической головкой осуществляется уже на остывших трубах, не допуская их нагрева

Особенно это важно в отношении вентилей, у которых под воздействием высоких температур может деформироваться тефлоновая втулка

Монтаж вентилей, сборка байпаса и установку терморегуляторов или трехходовых клапанов с термостатической головкой осуществляется уже на остывших трубах, не допуская их нагрева

Особенно это важно в отношении вентилей, у которых под воздействием высоких температур может деформироваться тефлоновая втулка

Как только основа из труб готова, выполняется сборка обвязки и монтаж самого теплообменника

В отличие от полипропилена со стальными трубами и газосваркой важно точно выверит все размеры, так как исправлять ошибки будет весьма накладно
