Котел на жидком топливе: конструкция, плюсы и минусы применения

На современном рынке существует масса предложений различной техники для обогрева частных домов и коттеджей, использующей для генерации тепла различные виды энергоносителей, — от магистрального газа и электричества до дров и опилок. Но что делать и как отапливать свой дом, если к нему не подведен природный газ, установлен небольшой лимит на электроэнергию, а различные виды биотоплива недоступны по разным причинам? В этой ситуации альтернатива одна — отопительные котлы на жидком топливе (солярке).

Виды жидкого топлива для котлов

В бытовых условиях в более, чем 80% случаев, в качестве жидкого топлива используется дизтопливо (солярка). Соответственно, сжигают его универсальные газово-дизельные котлы или специализированные дизельные котлоагрегаты. Помимо оптовой закупки, найти солярку по более низкой цене можно у с/х предприятий, трактористов, водителей грузовиков или автобусов.

Практически во всех инструкциях к котлоагрегатам производитель указывает требования к топливу, на 2021 год стандартом является топливо с вязкостью до 6 мм2/с при 20°C. В Европе это распространенное топливо для отопления частных домов под маркировкой EL DIN 51603, в России ближайшим его аналогом является стандарт Евро-4.

Из инструкции жидкотопливного De Dietrich NeOvo EcoNox.

Определить приблизительный расход котлом дизельного топлива проще всего, поскольку известно, что 1 литр горючего стандарта Евро-4 при сжигании в современном котле с КПД 90-95% выдает 1 кВт тепловой энергии (+-5%). В итоге потребление котлом дизельного топлива = Номинальная мощность котла (кВт) / 10 – это часовой расход при работе на максимальной мощности, на практике котел активен в среднем 1/3 часть суток.

Например, при мощности 24 кВт максимальное потребление – 24/10 = 2,4 л/ч. На практике это будет около 0,8 л/ч – это наиболее точный обобщенный метод подсчета. Рассчитать реальный показатель без индивидуальных исходных данных таких, как степень утепленности дома, требования к температурному режиму, погодные условия, качество топлива и т.д. невозможно. Однако отличаться от теоретического он будет незначительно.

Менее распространенными альтернативами дизельному топливу являются:

1. Отработанное масло. Гораздо более дешевое, но практически столь же теплотворное горючее. Его можно приобретать за совершенно символическую цену у СТО и автомастерских, с/х предприятий, любого вида автопарков, заводов, ЖД депо. Однако исходная стоимость бытовых котлов, сжигающих отработку крайне высока (обычно от 100 и даже 150 тыс. руб.), а в виду низкой экологичности сырья, котлы нуждаются в регулярном обслуживании.
2. Мазут. Более дорогой аналог отработки, в качестве горючего для отопления чаще всего используется мазут марки М100 и М40. Сжигается в отопительных котлах, работающих на отработанном масле, в бытовых масштабах экономически не оправдан.
3. Светлое печное топливо. Аналог дизтоплива, но поскольку печное топливо не используется в автомобилях, такие требования, как температура помутнения, цетановое число и т.д. при его производстве не соблюдаются. В виду этого цена на него в среднем на 5% ниже – 43-46 тыс. руб./т., когда солярки – 45-49 тыс. руб./т.
4. Керосин. Котлы, способные его сжигать, встречаются крайне редко, обычно это модели, работающие на отработке и мазуте. Имеет лишь на 5-8% большую теплотворность, но стоит в среднем 75-95 тыс. руб./т.
5. Рапсовое масло. Альтернатива дизельному топливу, кратно дешевле по себестоимости. Однако дизельных котлов, работающих на рапсовом масле крайне мало, да и добыть сырье крайне трудно, если только вы не владеете рапсовым полем.

Подбор емкостей для хранения топлива

При наружном хранении стоит учитывать необходимость в дополнительном насосе, характеристики штатного насоса обычно указаны в инструкции, на них стоит ориентироваться. Также внешнюю часть трубопровода нужно утеплить в соответствии с видом используемого топлива. Например, вязкость дизтоплива существенно изменяется при +5°C и ниже, а мазут застывает в среднем при +10°C.

Хранить топливо желательно не больше года, а запасаться выгоднее всего на весь отопительный сезон, поэтому для первого раза нужно посчитать примерный расход за весь сезон. Далее количество расходуемого топлива будет известно благодаря практике прошедшего отопительного сезона.

Требования к дизельной котельной в доме

Монтаж дизельного котла в доме, это сложный технический процесс, требующий квалифицированной помощи. При подключении, учитывают действующие нормативные требования и правила пожарной безопасности. Наладка и обслуживание, осуществляются с использованием специального компьютерного обеспечения.

Организация отопления в частном доме дизельным котлом, выполняется с соблюдением следующих условий:

• Помещение для котла, выбирают из технических комнат с достаточной площадью, освещением, вентиляцией.
• Размещение дизельных котельных в жилых загородных домах, осуществляется на негорючем основании. Отделка стен и пола, выполняется при помощи негорючих строительных материалов: керамической плитки, штукатурки.
• Автоматизация – поддержание температуры в доме, ведется в автоматическом режиме. Участие человека в работе теплогенератора, сводится к минимуму. Обязательно, устанавливается автоматика безопасности, отключающая работу котла, при наличии аварийной ситуации.
• Вентиляция в котельной, обеспечивается через каналы с естественной и принудительной подачей, и отводом воздуха. Сечение вентиляционного канала, рассчитывают исходя из тройного воздухообмена в течение часа.
• Хранилище дизельного топлива, устанавливают в отдельно стоящей постройке. В котельной, допускается хранение резервной емкости, с максимальной вместимостью не более 3-5 м³.

Правильная установка дизельного котла в жилом частном доме, основана на понимании рабочих процессов. Горелочное устройство создает сильные шумовые помехи, поэтому, в котельной проводят звукоизоляционные мероприятия.

Дополнительно, устанавливаются ИБП и стабилизатор, обеспечивающие работоспособность системы, даже при перепадах или отключении электроэнергии.

Преимущества и недостатки бытовых котлов на дизельном топливе

Отзывы о дизельных отопительных котлах для частных домов и коттеджей, указывают на одну и ту же проблему. Отечественный потребитель, если и читает инструкцию по эксплуатации, подстраивает работу котла под свои нужды, нарушая рекомендации производителя, что является основной причиной нарушений в работе.

Работоспособность котельного оборудования, зависит от правильной эксплуатации, начиная от точно выставленных настроек и заканчивая необходимостью в регулярном обслуживании. Если правильно отапливать дом дизельным котлом, наблюдаются высокие показатели экономичности и теплоотдачи. Любые нарушения, приводят к перерасходу топлива.

Недостатками отопителей считаются:

• Шумность котлов – как правило, шум не слышен, если проход в котельную закрывается дверью. Устанавливать дизельный котел на кухне или любом смежном с жилыми комнатами помещением, не рекомендуется.
• Стоимость обслуживания – потребуется регулярно чистить теплообменник и дымоходную трубу от скопившейся сажи. При переходе не другой тип жидкого топлива, а также перед началом отопительного сезона, нужна регулировка горелки. Оптимальное решение, позволяющее сэкономить, заключение договора на постоянное обслуживание.

Преимуществами котлов, считаются небольшие затраты на установку, быстрый ввод в эксплуатацию, отсутствие необходимости в получении разрешений и выполнении согласований.

Самый экономичный котел – это прибор, установленный и работающий в согласии с рекомендациями изготовителя. После монтажа и подключения, представитель компании, проведет инструктаж об использовании теплогенератора.

Опыт эксплуатации показывает, что соблюдение рекомендаций, лучший способ продлить срок службы котла, обеспечить максимальную теплоотдачу и комфортный обогрев жилых помещений.

Расчет мощности и температуры тёплого водяного пола

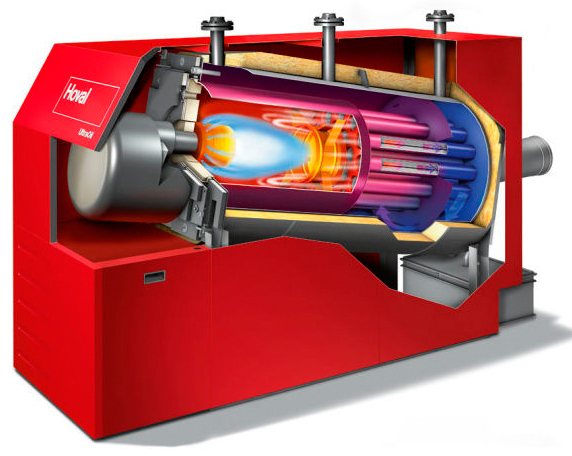

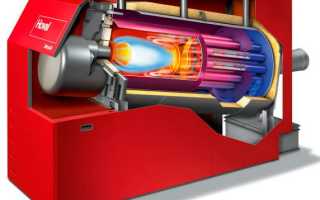

Устройство и принцип работы

Жидкотопливные котлы – это как одноконтурные, так и двухконтурные, но исключительно энергозависимые модели, для работы которых необходимо подключение к электросети. По сути, жидкотопливные модели отличаются от газовых лишь горелкой, которая приспособлена к характеристикам конкретного вида топлива и оборудована турбонаддувом, необходимым для распыления топлива по камере сгорания. Любой из видов жидкого горючего требует предварительного подогрева, который также осуществляется в горелке, все это делает ее такой массивной и крупногабаритной.

В остальном принцип работы стандартный:

1. Топливо из резервуара подается в камеру подогрева горелки, затем с помощью форсунки распыляется и поджигается в камере сгорания.
2. Над камерой сгорания находится теплообменник, который разогревается и передает тепловую энергию находящемуся внутри теплоносителю (часто теплообменником являются и все стенки камеры сгорания).
3. Теплоноситель (обычно это вода) циркулирует по системе отдавая тепло радиаторам отопления.

Существуют и модели с иным устройством и принципом работы, их мы уже описывали при более детальном разборе дизельных котлов и котлоагрегатов, сжигающих отработанное масло:

Все подробности, которые необходимо знать о дизельных котлах для отопления частного дома

Все подробности, которые необходимо знать о котлах на отработанном масле для частного дома

Использование водорода в отоплении

В век технологий существует множество вариантов отопить свой дом. Однако любители самостоятельно создавать разные технические приспособления могут сделать отопление дома водородом своими руками. Это экологически чистый, в то же время, очень мощный источник тепла, благодаря которому можно отопить большое помещение.

Водородное отопление дома было разработано одной из компаний в Италии. Когда такая установка работает, она не производит никаких вредных выбросов. Таким образом, это экологически чистое, эффективное, бесшумное отопление дома.

Ученые разработали способ сжигать водород для отопления дома при такой температуре, как 300 градусов по Цельсию. Благодаря этому появилась возможность производить котлы для отопления из традиционных материалов. Такого типа котлы для функционирования не требуют специальной системы отвода продуктов сгорания в атмосферу, так как здесь таковых продуктов нет. В данном случае выделяется только пар, не вредный для окружающей среды. А получить водород – это доступный процесс. Все, на что будут идти расходы, — это только электроэнергия. А если вы будете, используя водородный генератор для отопления, задействовать еще и солнечные панели, то и затраты на электричество можно минимизировать.

Водородная установка для отопления дома состоит из следующих компонентов: котел и трубы, имеющие диаметр 25-32 мм (1-1,25 дюймов). Трубы других размеров используются редко. Трубы можно смонтировать самостоятельно, но здесь следует выполнять одно условие – после каждого разветвления диаметр должен быть меньшим. И порядок уменьшения диаметра следующий – труба D32, труба D25. После разветвления – труба D20, последняя – труба D16. Когда такое правило соблюдается, то водородная горелка для отопления будет работать эффективно и качественно.

Отзывы о бытовых котлах на жидком топливе: преимущества и недостатки

Почему стоит выбирать универсальные котлы?

Хотя на данный момент выбор отопительных систем очень широк, универсальные модели отопления отличаются большим перечнем преимуществ. Предлагаю рассмотреть некоторые из них.

Сколько стоит это удовольствие?

Если раньше приобретение систем универсального типа было очень дорогим и его могли себе позволить только избранные, то теперь это широкодоступное изделие.

Почему им выгодно отапливать свои дома?

Для отопления можно применять не только дорогое горючее. В качестве материала прекрасно подойдут опилки, стружка и другие отходы.

Также возможно поддержание тепла при помощи электричества.

Всегда ли котлом должен управлять человек?

Универсальные отопительные системы оснащены надежной автоматикой, благодаря чему котел может самостоятельно включаться и выключаться, а также переходить на электричество. Также возможна установка программ.

Долговечен ли такой прибор?

Да, минимальный срок службы для такой отопительной системы составляет 15 лет. При этом производитель гарантирует, что за этот период котлу не требуется ремонт или дорогостоящее обслуживание.

Качество работы всегда остается на высоком уровне.

Как переключать систему на другой вид топлива?

В большинстве моделей для различных видов топлива используются разные горелки. Значит, чтобы сменить вид топлива, достаточно установить другую горелку. Чаще всего для смены горелки не требуются какие-то особенные знания и такую манипуляцию может провести обычный человек.

Минимально необходимая мощность

Точный расчет теплопроизводительности котла осуществляется теплотехником на основании СНиП 2.04.01-85. Однако в бытовых условиях, для среднестатистического неутепленного или слабоутепленного дома с кладкой в 2 кирпича и высотой потолков 2,7 м минимально необходимая мощность рассчитывается из правила 1 кВт на 10 м2, также мы рекомендуем закладывать 20% запаса.

Например, для вышеописанного дома площадью 150 м2 минимально необходимая мощность жидкотопливного котла будет (150/10)*1,2 = 18 кВт.

Популярные модели

Чтобы сделать правильный выбор и наконец-то купить отопительный котел, следует поближе познакомиться с основными моделями. Именно нижеописанные наиболее часто устанавливаются в домах с целью их обогрева.

Выбираем производителя

Обычно приобретаются котлы следующих фирм:

• Ferroli (Италия):
• Protherm (Словакия);
• De Dietrich (Франция);
• Kiturami (Южная Корея);
• Buderus (Германия).

Таблица. Популярные модели жидкотопливных котлов.

Attention: The internal data of table “108” is corrupted!

Видео – Подбор дизельного котла

Лучшие известные производители и модели: характеристики и цены

Kiturami Turbo 13R

Самый распространенный и один из лучших жидкотопливных котлов для отопления частного дома в бюджетной ценовой категории. Это дизельная двухконтурная модель, первичный теплообменник – стальной, вторичный (для ГВС) – медный. Расход топлива у модели мощностью 13 кВт – 1,97 кг/час (2,25 л/час), довольно средний, но достаточный показатель. В целом модель характеризуется минимально необходимым набором узлов и минимально необходимой эффективностью работы, за счет чего удается удерживать одну из наиболее низких цен на рынке.

В то же время котел известен своей надежностью и беспроблемностью. Отдельно стоит отметить функционал, за эту цену в базовой комплектации имеется комнатный термостат – крайне полезное устройство, которое влияет не только на комфорт, но и на экономию. Имеются все минимально необходимые защитные системы и автодиагностика. Выпускается в версиях мощностью 13, 17, 21 и 30 кВт.

Ferroli ATLAS 32

Универсальный итальянский котел со сменяемой горелкой (дизель-газ). Известен высокой надежностью, чугунным теплообменником и КПД 94,3%. Пользователи любят отмечать крайне тихую как для жидкотопливного котла работу. Имеется защита от перегревания и замерзания, возможно подключение внешнего термостата, но в комплекте с котлом его нет.

Единственный недостаток заключается в отсутствии моделей малой мощности. Выпускается в версиях теплопроизводительностью 32, 47, 62, 78 и 95 кВт. Обратите внимание, что продается он, как правило, без горелки, которую нужно покупать отдельно. Дизтопливо – горелка SUN G, газ – горелка SUN M.

ACV N3

Еще одна универсальная модель газ-дизель бельгийского производства. Дизельную горелку здесь также необходимо покупать отдельно, на эту модель можно установить горелки BMR 31, BMV 1FV, BMV 2FV. В отличие от предыдущего Ferroli здесь теплообменник из печной стали, однако на опыте других моделей к даже стальным теплообменникам от ACV никогда не возникало вопросов, как и ко всем котлам в целом. Производитель известен практичностью и абсолютно беспроблемностью котлоагрегатов. Однако и цена соответствующая, на наш взгляд завышенная, если бюджет строго ограничен, эта модель – не лучший выбор.

Имеются защиты от перегрева, отсутствия тяги, низкотемпературной коррозии, есть разъем под внешнее управление, но самого термостата в базовой комплектации нет. Присутствует теплоизоляция корпуса, владельцы отмечают низкий уровень шума горелок.

NORTEC B70 (WB 40)

Отечественная модель, сжигающая отработанное масло. Несмотря на небольшую стоимость как для котлов такого типа, сумма все еще является существенной и окупится лишь при использовании в большом частном доме (от 300-400 м2) с постоянным проживанием, покупка такого оборудования для дачи с временным проживания нерациональна. Помимо отработки способен сжигать мазут, печное топливо и даже сырую нефть. Модель мощностью 40 кВт потребляет до 4 л/час горючего.

С завода котел уже оснащен всеми необходимыми комплектующими топливного узла – насосом для перекачки, одноразовым топливным фильтром и топливозаборником. В оборудовании такого типа используются крайне износостойкие и прочные материалы, не вызывающие вопросы к надежности. В данной модели автоматика оснащена минимально необходимым функционалом: базовым набором систем защиты и возможностью устанавливать температуру в системе. В виду такой простоты с ней также не возникает проблем.

Стоимость: 146 000-175 000 руб.

Недостатки

• Высокая стоимость дизельного топлива
• Предъявляются жесткие требования к качеству топлива. Применяя солярку высокого качества можно избежать множества проблем (понижение КПД агрегата, загрязнение деталей камеры сгорания, теплообменника и горелки). В дизельном топливе могут содержаться всевозможные примеси, которые забивают фильтры и могут привести к поломке насоса.
• Необходимо постоянное присутствие человека. Несмотря на то что система отопления на дизельном топливе считается автоматической, работа котла отопления на солярке может остановиться. Желательно не оставлять его надолго без присмотра, во избежание замерзания и порыва труб отопления.
• Обязательна система вентиляции, чтобы вытягивать неприятный запах солярки.
• Необходимо выполнить правила пожарной безопасности.
• Желательно организовать отдельное помещение для котельной, где будет размещаться отопительный котел на дизельном топливе.

Совет! Емкость для хранения топлива лучше всего разместить вне помещения, полностью закопав ее в грунт, что обеспечит безопасность системы. К тому же емкость и трубопровод до котла необходимо утеплить. Это делается для недопущения замерзания топлива, дело в том, что дизтопливо при температуре ниже +5°C начинает загустевать и плохо гореть. Лучшим вариантом будет подогрев трубопровода. К тому же следует использовать зимнее дизельное топливо, летнее просто напросто замерзнет в самый разгар отопительного сезона.

Бак для хранения дизельного топлива

Монтаж емкости производиться в несколько шагов:

• Под емкость выкапывается яма необходимого объема, таким образом, чтобы по бокам бака оставалось пустое пространство минимум 20 см с каждой стороны;
• На дне ямы обустраивается бетонная подушка толщиной не менее 20 см, к которой при помощи тросов, крепиться емкость. Это делается для того, чтобы грунтовые воды не выдавили емкость на поверхность в конце отопительного сезона, когда в бочке будет мало топлива;
• Пустое пространство между емкостью и сенами ямы заполняется смесью песка и цемента в пропорции 5 к 1. Заполнение происходит слоями толщиной до 20 см, при чем каждый слой тщательно уплотняется и только после этого насыпается другой слой;

Важно! При заполнении «песочно-цементной» смесью пространства между емкостью и стенами ямы образуется давление на стенки емкости, в результате чего они могут деформироваться. Во избежание этого, по мере насыпки смеси, емкость необходимо параллельно заполнять водой, уровень которой должен превышать уровень засыпания более чем на 20 см, но не более чем на 100 см.

Цены: итоговая таблица

ДизельныеЖидкотопливныеКотлыНа отработанном масле

Критерии выбора устройства

Бытовые котлы на жидком топливе изготавливаются как европейскими, так и отечественными компаниями. Во время выбора следует обращать внимание на основные характеристики устройства. Нужно учитывать:

• мощность;
• цену;
• функциональность;
• наличие дополнительных функций.

Оптимальную мощность устройства должен рассчитывать специалист. Функциональность агрегатов проявляется в том, что одноконтурные модели направлены только на обогрев. Двухконтурные могут не только отапливать, но и подключаться к ГВС.

Цены на жидкотопливные приспособления разные. Дороже всех стоят модели немецкого производства, большинство из них относится к премиум классу. Средняя ценовая категория представлена устройствами из Кореи. Они имеют многоуровневую защиту и являются полностью автоматизированными. Самыми доступными являются модели отечественного производства.

Немаловажным фактором во время выбора отопительного прибора является сама марка производителя. Самой популярной является продукция следующих производителей:

• ГеККОН;
• 5Energy;
• Viessmann;
• De Dietrich;
• Navien;
• Kiturami.

Читать подробнее: корейский котел Китурами.

Выбор конкретного устройства зависит напрямую от бюджета и желания хозяина. Отечественные модели ничем не уступают европейским. Они не прихотливы к сырью и оснащены автоматическим управлением.

Как рассчитать мощность котла?

А какой мощности выбрать котёл? Чтобы правильно рассчитать мощность котла необходимо учесть несколько параметров:

• Площадь дома;
• Высоту потолков;
• Толщину утеплителя;
• Количество окон.

Но для того чтобы наметить вехи, можно прибегнуть к помощи таблицы:

При высоте потолков до 3 метров мощность котла рассчитывается из соотношения 1кВт на 10м2. Если предполагается установка 2-х контурного котла, который будет обеспечивать дом теплом и горячим водоснабжением, то мощность следует увеличить примерно на 20% от указанной в таблице.

При выборе дизельного котла следует учитывать и такой момент как материал, из которого изготовлен теплообменник котла. Так как дизельное топливо содержит серу, то при его сгорании образуется едкий конденсат, который может привести к образованию очагов коррозии, которые могут со временем разрушить металл. Поэтому опираясь на опыт пользователей FORUMHOUSE можно рекомендовать к использованию котлы с теплообменниками, изготовленными из нержавеющей стали или чугуна.

Особенности эксплуатации

Чтобы котлы отопления на жидком топливе работали эффективно и исправно, необходимо придерживаться основных рекомендаций по эксплуатации. Нужно постоянно следить за количеством горючего в котле.

Периодически проводится технический осмотр и уход за устройством. Проводить очищение и детальный осмотр на предмет повреждений рекомендуется проводить не реже, чем 2 раза в год. Первый осмотр проводится перед началом отопительного сезона, а второй сразу после его окончания.

Важным нюансом является использование только качественного топлива и установка специального фильтра для его очистки. Периодически нужно проверять целостность ёмкостей, в которых хранится жидкое горючее.

Котлы на жидком топливе длительного горения при правильной эксплуатации могут служить на протяжении длительного периода. Важно вовремя проводить технический осмотр и устранять неполадки. Только в этом случае эксплуатация устройства будет не только эффективной, но и безопасной.
