Организация системы автономного водоснабжения частного дома и дачи своими руками

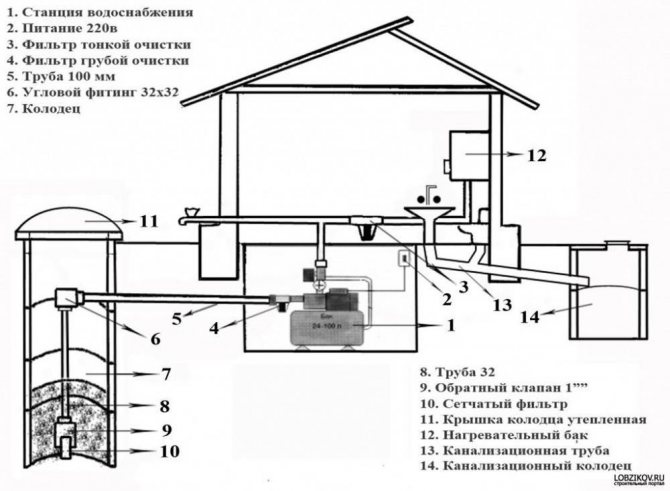

Отвечая на вопрос, что значит автономное водоснабжение для частного дома, можно сказать, что это – основа комфортного проживания, без которой невозможно обустроить современный быт. Подключение к центральной сети также возможно в большинстве случаев, но именно индивидуальная система сможет обеспечить создание оптимальных, максимально удобных условий для хозяев. Она проектируется и организовывается на основе типовых схем, но с учётом особенностей планировки здания, источника подачи, запросов жильцов, потому наиболее эффективно проявляет себя в конкретных условиях эксплуатации.

Как правильно составить схему

При правильно скомпонованной разводке вода распределяется между краном, душем, бачком унитаза, биде, стиральной машиной и т.д. При этом каждый прибор получает достаточное количество жидкости. Разводка воды должна быть изображена на чертеже. Там же указывается типы соединений, методы прокладки, особенности монтажа и прочее.

Перед составлением схемы разводки нужно определиться с материалами из которых будут состоять трубы:

• Пластик;
• Металлопластик;
• Медь;
• Сталь.

При самостоятельной разработке схемы водоснабжения квартиры приходится отталкиваться от общепринятых норм и правил. Лучше, когда за дело берутся специалисты. В этом случае помимо графического отображения документ содержит важную информацию:

• перечень, маркировку и количество всех бытовых сантехнических средств;
• сведения о материалах труб, диаметре, длине;
• целевого назначения трубопровода и направление движения потока;
• список необходимых запорно-регулирующих устройств;
• расположение защитных и измерительных приборов.

Но это не означает, что качество и информативность схемы водопровода квартиры, разработанной собственными руками, будет ниже. Все зависит от внимательности и аккуратности.

Что сантехники называют точкой

Сантехники используют термин “точка”, когда обозначают подвод к сантехническому прибору или отвод. Составляя смету, в ней должно быть конкретно расписано, сколько денег будет стоить подключение каждой точки.

Нужно понимать, что подключить душ с гидромассажем или джакузи намного сложнее, чем обычную раковину или унитаз. “Точка” может быть двойной, если для ее функционирования необходимо подвести холодную и горячую воду.

Работники отвечают за прокладку труб, подключение и запуск системы. Благоустройство в стандартный комплекс услуг не входит. Цена прокладки трубопровода также зависит от сложности работ.

С чего начать?

Для установки систем водоснабжения первым делом нужно подсчитать метраж труб, а также количество фитингов. Если водопровод идет от главной трубы, то разводку воды для здания необходимо начинать с центральной линии, которая будет опоясывать строение по всему периметру. В этом случае метраж труб будет равен двум периметрам.

Если в доме стоит коллектор, то тогда отдельная линия должна идти к каждому отдельному крану. Метраж в этом случае определяется только по схеме, нарисованной на стенах, где будет идти разводка. Затем делается замер длины холодной и горячей линий.

Такая схема понадобится в случае, если система водоснабжения строится своими руками фактически с нуля. С помощью разноцветных мелков на стене нужно нарисовать схему, а также обозначить специальными знаками места, где будут находиться уголки, краны и тройники. Отдельно выделяется место для обратного клапана.

По угловым сопряжениям определяется число угловых фитингов. Количество вентилей рассчитывают по тому, сколько будет источников потребления. Дополнительно добавляется еще один – на смеситель. Количество тройников считается только при обустройстве самого водопровода и определяется по количеству находящихся в системе вентилей. После правильного подсчета и закупки всех материалов сделать разводку можно буквально за сутки.

Когда все комплектующие закуплены, можно переходить к сборке всех отдельных деталей в одну систему. Для начала нужно проложить траншею, ведущую к дому. Она должна быть установлена под углом, чтобы вода не застаивалась. Также стоит учесть и то, что в трубах, расположенных выше, чем на 50-70 см, вода будет замерзать в холодное время года.

Далее нужно подсоединить к скважине насос и установить систему водоснабжения. Можно обойтись трубами с холодной водой, но лучше делать все сразу. Далее делается разводка труб в помещении.

Сантехнические приборы можно подключать последовательно (актуально для небольших домов) или коллекторным методом (подходит для коттеджей). После этого устанавливается выбранный гидроаккумулятор и тройник. К нему монтируются две трубы. Такое количество идеально, поскольку одна из труб будет подавать питьевую воду, а вторая – ту, которая используется в быту. На первую трубу желательно установить фильтр для удаления всевозможных микробов и мелкого мусора.

Циркуляция ГВС

Монтаж циркуляционной системы ГВС оправдан в двух случаях:

1. Если расстояние между дальними точками водоразбора и водонагревателем превышает 6-8 метров;
2. Если вы планируете организовать полноценный обогрев санузлов или ванных с помощью полотенцесушителей.

Циркуляцию в замкнутом контуре обеспечивает маломощный насос. Для прямого подключения контура с рециркуляцией водонагреватель должен иметь дополнительный патрубок.

Циркуляционное горячее водоснабжение коттеджа от косвенника с дополнительным патрубком

Если его нет, собирается несложная схема с подпиткой контура от ХВС и термосмесительным узлом.

Схема с термосмесителем

Монтаж автономного водопровода своими руками

Если выбирать колодец или скважину глубиной более 20 метров, то первый вариант недорогой, но вода не всегда пригодна для питья. Потребуется устанавливать фильтры, которые нуждаются в периодическом обслуживании. Второй вариант лучше, хотя и дороже. Пробурив грунт до артезианской воды можно наслаждаться ее чистотой. Но сложность вызывает не принятие решения, а монтаж трубопровода.

Проектирование

Это первый этап, но самый важный. Помимо графической схемы автономного водоснабжения придется произвести расчеты. Учитывается потребность в холодной и горячей воде. От этого зависит диаметр труб. Оборудование выбирается, исходя из мощности (производительности). Это объем жидкости, перекачиваемой в час.

Не нужно забывать, что воду необходимо поднять на поверхность, передать по трубопроводу и создать в системе давление, которое должно быть для работы газовой колонки. Обратный клапан в системе нужен для того, что она не опустошалась, когда насосное оборудование не функционирует. Потребуется кран для сброса давления и стравливания воды.

Где бы не находился частный дом, трасса прокладывается ниже уровня промерзания грунта. На дно траншеи укладывается щебень для дренажа. При этом должен быть выдержан наклон в сторону колодца или скважины на случай, если потребуется стравливать систему самотеком. Трубы могут быть:

• Металлическими. Подвержены коррозии, обрастают внутри, но подходят для систем любого типа, включая отопительную.
• Пластиковыми. Не подходят для передачи горячей воды. Стоят дешево, не ржавеют, служат долго.
• Металлопластиковыми. Оптимальный вариант, подходящий для любых систем. Не поддаются коррозии, выдерживают температуру до 95 градусов по Цельсию.

Если речь идет о монтаже своими руками нужно учитывать, что для пластика и металлопластика потребуется специальное оборудование и переходники. Железную трассу можно смонтировать ручными приспособлениями. Правда, нужен будет сварочный аппарат, болгарка и инструмент для нарезания резьбы. Если сборка вызывает сложность, можно обратиться к специалистам.

Последовательность включения оборудования

Есть множество публикаций, которые описывают системы водоснабжения частного дома. Львиная доля посвящена характеристикам и эксплуатационным параметрам. Но как смонтировать автономный водопровод? Все элементы подключаются в определенной последовательности.

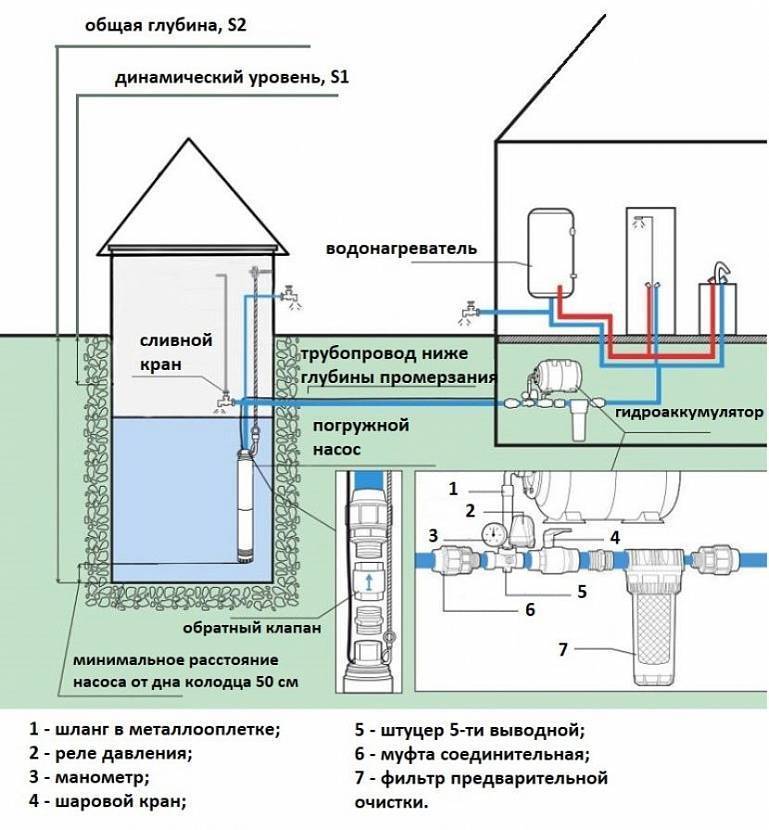

От источника до потребителя вода проходит следующие контрольные точки:

• Забор воды в систему производится из колодца или скважины.
• Сетчатый фильтр исключает попадание песта и грунта в систему.
• Обратный клапан не дает возможности жидкости стекать в обратном направлении при отключении насоса.
• Фильтр грубой очистки улавливает твердые взвешенные частицы и илистые загрязнения.
• Насосная станция обеспечивает принудительную циркуляцию воды при необходимости.
• Блок контрольно-измерительных приборов позволяет контролировать рабочие параметры водопровода.
• Фильтр тонкой очистки абсорбирует оставшиеся примеси, оставляя воду чистой, пригодной для употребления.

Набор средств, с помощью которых реализована система автономного водоснабжения частного дома может отличаться, но эти отличия незначительны. Главная особенность – в первую очередь прокладываются трубы. А для этого нужен готовый проект трубопровода с расстановкой всех необходимых элементов.

Основные нюансы и ошибки

При самостоятельном монтаже оплошности могут быть допущены уже на стадии проектирования. Без специальных знаний сложно правильно рассчитать все параметры и подобрать электрооборудование. Монтаж трубопровода от источника к дому также имеет ряд особенностей, которые нужно учитывать.

Если трасса находится неглубоко (выше уровня промерзания грунта), ее нужно утеплить. Поверх утеплителя укладывается водонепроницаемая пленка и защитная скорлупа. В местах, где трубы поворачивают, устанавливают смотровые колодцы. Это на тот случай, если водопровод забьется, и придется его прочищать механическим способом.

Необходимо правильно подобрать диаметр и материал трубы. Допускается комбинирование, но в этом случае необходимо купить переходники. Пластиковые трубы нельзя использовать для передачи горячей воды. Стыки и соединения разгерметизируются. За железными нужно следить (красить). Металлопластик не требует ухода.

Какие трубы подойдут

Еще лет 20 назад незаменимы были стальные трубы. Сегодня же их почти не используют: слишком дорого и непрактично. Железные трубы очень сильно ржавеют. Поэтому придумали альтернативу — пластиковые трубы. Но пластик бывает разный. Рассмотрим изделия из него.

ПНД изделия

Самый популярный материал для труб — полиэтилен низкого давления. Их плюс в том, что они не требуют дополнительного монтажа. Фитинги для сборки ПНД имеют резьбу и закручиваются руками.

Преимущества материала заключаются в следующем:

• Срок пользования — 50 лет.
• Не поддаются коррозии и не гниют.
• Если в них замерзнет вода, то трубы не лопнут, при оттаивании вернутся в прежнее положение.
• Гладкая внутренняя поверхность. Это нужно для того, чтобы меньше терялось давление при транспортировке и на стенках не скапливались отложения.
• Удобная сборка.

ПНД, конечно же, имеет несколько недостатков:

• Плохая переносимость нагрева (кроме труб из сшитого полиэтилена).
• Низкая прочность — ходить по ним нельзя.

Трубы ПНД сваривают «утюгом» — специальным аппаратом, еще можно соединять их с помощью фитингов. Тройники, переходники, куски труб соединяются при помощи резьбовых соединений. Такое соединение может показаться непрочным, но это не так.

Трубы отличаются по рабочему давлению:

• Л — легкие, до 2,5 атм.
• СЛ- средне — лёгкие, выдерживают до 4 атм.
• Средние — С, до 8 атм.
• Тяжелые — Т, от 10 атм и выше.

Для монтажа водопровода используют классы СЛ и С. Диаметр труб бывает 32, 40 и 50 мм. Еще трубы различаются по плотности: 63, 80 и 100 ПЭ.

ПВХ материалы

Еще один вид труб, используемых для водоснабжения, — поливинилхлорид. Они дешевле, чем ПНД трубы, соединяются при помощи сварки на клей. Шов при этом выдерживает 12−15 атм. Срок эксплуатации такой же, как и у ПНД.

Характеристики, которыми обладает материал:

• Используется при температуре от -15 градусов до +45.
• Плохо переносит замерзания.
• Средне чувствителен к ультрафиолету.

У ПВХ труб есть несколько очень важных достоинств:

• Легкий монтаж труб, гибкость.
• Гладкая внутренняя поверхность.
• Не подвержен влиянию коррозии.
• Малогорюч.

Как и у любого материала, у ПВХ труб есть свои минусы:

• Верхний предел +45 градусов.
• Сложен в утилизации, так как вреден.
• Непрочен.

Трещины и царапины сильно снижают прочность ПВХ труб, резьбовые соединения непрактичны. Если разводка труб по участку — несложное дело, то обвязка оборудования — задача трудная. Из-за этого недостатка ограничивается использование материала для наружных водопроводов, поэтому такие трубы используют чаще для внутренней проводки, где риск повредить трубы минимален.

Полипропиленовые продукты

Еще один материал, который можно применять в качестве труб, — полипропилен. Он тоже относится к разновидности пластика. Соединяются трубы при помощи муфт и пайки — существуют специальные паяльники, с помощью которых греют пластик на двух элементах, затем соединяют их. Получается монолитная конструкция. Паяльник необязательно даже покупать, можно взять напрокат в магазине, где продаются трубы и фитинги для них.

Недостаток у полипропиленовых труб один — дорогие фитинги.

Монтаж коллектора для водоснабжения

Первоначально, прежде чем приступать к монтажу, нужно продумать схему водоснабжения и приобрести соответствующие материалы. После этого установку коллектора следует осуществлять по такому алгоритму действий:

Монтаж коллектора

1. Установка счетчиков, обратных клапанов и фильтров. Также дополнительно следует закончить монтаж трубопровода к каждому сантехническому прибору.
2. Установка распределительного узла. Коллектор должен размещаться таким образом, чтобы в дальнейшем можно было бы его удобно обслуживать. Лучше всего для него подобрать несущую стену в помещении, где нет повышенной влажности.
3. Установка запорной арматуры. Она будет использоваться для обеспечения регулировки подачи воды.
4. Установка циркулярного насоса. Он требуется только в тем случаев, если коллектор будет использовать для обеспечения водой сантехнических приборов, расположенных на разных этажах.
5. Крепление коллектора к стене при помощи специальных хомутов. Они должны быть выполнены из металла.
6. Оснащение системы шаровыми кранам. Их следует разместить на месте врезки коллектора в главный стояк. Также дополнительно на данном отрезке нужно установить фильтр для грубой очистки. Дополнительно понадобится, в том числе, счетчик, предназначенный для осуществления контроля потребления воды.
7. Закрепление мембранного гасителя. Он предназначается для предотвращения возможного возникновения в системе гидроударов.
8. Установка фитинг-переходников на резьбе кранов или выводов из коллектора. К ним нужно подсоединить подводки к сантехническим приборам или же трубопроводов, которые от них отходят.

Если система водоснабжения будет скрытой, необходимо также во время монтажа предусмотреть теплоизоляцию. Она позволяет предотвратить возникновение трещин на стене. Такая проблема в некоторых случаях возникает вследствие того, что на трубопроводах может образовываться конденсат из-за разницы температур.

Распространенные ошибки при монтаже

При монтаже коллектора водоснабжения нередко возникают определенные ошибки, такие как:

1. Установка в месте с плохим доступом. В дальнейшем при возникновении каких-либо проблем с устройством, будет довольно сложно к нему добраться. К тому же в процессе эксплуатации приспособления нередко приходится открывать и закрывать его краны, что также требует свободного доступа.
2. Отсутствие насоса. Он требуется для того чтобы обеспечить должный уровень потока воды в системе. Данное устройство может потребоваться как при питании сантехнических устройств на разных этажах, так и в случае их расположение на весьма значительных расстояниях от коллектора.
3. Слишком малый диаметр врезки в главный стояк. Ни в коем случае нельзя, чтобы трубы, которые расположены ближе к сантехническим приборам, имели больший внутренний просвет, нежели те, что возле стояка.

Если правильно выполнить монтаж коллекторной системы водоснабжения, недопустим ни одну из вышеперечисленных ошибок, можно длительное время пользоваться сантехническими приборами без каких-либо проблем и трудностей.

Описание работы гидроаккумулятора

Это накопительное устройство. Оно представляет собой специальную металлическую герметичную емкость, в состав которой входит эластичная мембрана и объем жидкости, имеющий определенное давление. Прибор следит за тем, чтобы давление в системе оставалось стабильным. Его регулировка позволяет предотвратить преждевременный износ насоса.

Понять принцип работы насосной станции можно из представленной иллюстрации

Бак из мембран гидронасоса запасает воду, поэтому в момент открытия крана насос включается только тогда, когда ее запас закончился. Каждый отдельный прибор отличается определенной нормой включений за один час. Гидроаккумулятор обеспечивает его запасом неиспользованных включений.

Принцип работы устройства:

• Специальная мембрана разделяет корпус на две камеры. В одной хранится вода, в другой находится воздух.
• Водяная камера-мембрана предотвращает соприкасание жидкости с поверхностями корпуса, сделанными из металла.
• Благодаря наличию пневмоклапана происходит регулирование давления. Вода проникает в аккумулятор при помощи специального присоединительного патрубка на резьбе.

Важно, чтобы устройство можно было легко разобрать, если понадобится ремонт. Одним из важных условий слаженной работы гидроаккумулятора и всей системы является совпадение диаметров трубопровода и патрубка, отвечающего за напор

Когда благодаря насосу вода попадает в мембрану, устройство следит за порогом давления и в нужный момент отключает прибор при помощи реле.

Как собрать водопровод

Собирая водопровод на даче своими руками нужно определиться, в какие части участка вам нужна разводка. То, что вода должна подаваться в дом, само собой понятно. Но кроме разводки водопровода по дому, нужно для полива провести трубы в ключевые места участка, поставить на них краны. К ним при необходимости подключаете шланг и, перекладывая его с место на место или установив разбрызгиватель, поливаете близлежащие грядки.

Кран в системе должен стоять на выходе из дома и перед первым разветвлением

При составлении схемы не забудьте о необходимости установки кранов на магистрали: срезу после отвода еще в доме, и потом, на участке, перед первым ответвлением. Желательна установка кранов и дальше на магистрали: так можно будет в случае проблем отключить аварийный участок.

Даже если оборудоваться будет летний водопровод, вам необходимо будет слить воду из труб, чтобы при замерзании она не разорвала их. Для этого нужен в самой низкой точке сливной кран. Вот тогда можно будет закрыть кран в доме, и слить вся воду, обезопасив водопровод от повреждений в зимнее время. Это не обязательно делать, если трубы дачный водопровод смонтирован из полиэтиленовых труб (ПНД).

После прорисовки схемы, считаете метраж труб, рисуете и считаете какие фитинги нужны — тройники, уголки, краны, муфты, переходники и т.д.

Чтобы правильно рассчитать материал и сделать правильно разводку водопровода на даче своими руками, нарисуйте сначала план, где можно будет посчитать метраж и количество фитингов

Затем нужно определиться с режимом использования. Есть два варианта: летний и зимний водопровод. Отличаются они глубиной, на которую закапывают трубы. Если дача у вас всесезонная, то в саму дачу прокладывать придется утепленный водопровод или закапывать его ниже глубины промерзания. Для разводке труб полива на даче рациональнее использовать летний вариант водопровода. Зимний вам нужен будет только если у вас будет оборудована теплица. Тогда участок водопровода до теплицы нужно будет оборудовать по-серьезному: рыть хорошую канаву и укладывать утепленные трубы.

Летний водопровод на даче

В зависимости от того, какие трубы вы будете использовать, их можно оставить вверху, а можно уложить в неглубокие канавы. Монтаж дачного водопровода под землей займет больше времени, но он более надежен.

Поверхностная разводка водопровода для полива на даче своими руками делается быстро, но лежащие на поверхности трубы можно повредить

Определившись с тем, нужны ли вам траншеи или нет, и выкопав их, если выбрали подземный вариант, трубы растягивают и раскладывают по участку. Так еще раз проверяется правильность проведенных подсчетов. Потом собираете систему. Заключительный этап — тестирование — включаете насос и проверяете качество стыков.

Перед началом монтажа водопровода на дачном участке трубы раскладывают в нужных местах

Зимний водопровод отличается от летного тем, что участки, которые будут эксплуатироваться и в холодное время года, должны быть гарантированно защищены от промерзания. Их можно уложить в траншеи ниже глубины промерзания, и/или утеплить, и/или греть при помощи нагревательных кабелей.

Подземный трубопровод

Схема внешнего трубопровода с системой подогрева трубы.

Также пригодится поворотное соединение для ПНД-труб и набор дополнительных фитингов. Используйте только качественные изделия, мы рекомендуем остановить выбор на итальянских производителях.

Итак, инструкция по прокладке труб от скважины к дому:

На глубину промерзания почвы (для каждого региона своя, средняя полоса России – около 5 метра) выкапываем траншею от скважины к дому. Лучше прокладывать коммуникацию по кратчайшей прямой линии, так как тогда не понадобятся поворотные стыковочные узлы, да и расход материалов будет ниже;

Производим земляные работы

На дно траншеи подсыпаем слой песка высотой 10 – 20 см, с небольшим уклоном в сторону скважины (1% будет достаточно). На эту подсыпку укладываем трубу;

Укладываем трубу на песчаную подушку.

Один конец шланга заводим в кессон и соединяем с помощью колена и фитингов с водоподъемной трубой;

Заводим трубу в кессон и соединяем ее с подъемной веткой.

Второй конец заводим в специальное отверстие в фундаменте дома или цоколе, место входа снабжаем втулкой из пластика и тщательно герметизируем силиконом или другим герметиком;

Делаем ввод сквозь стену фундамента или цоколя.

Трубу засыпаем слоем песка так, чтобы она была укрыта на высоту 15 см, затем засыпаем траншею землей. Камни в земле попадаться не должны, трамбовать засыпку нельзя.

Обсыпаем трубу и закапываем траншею.

В нижней части трубы лучше предусмотреть дренажный кран для слива воды из скважины в случае консервации участка на зиму.

В нижней точке горизонтальной трубы или на вертикальном участке внутри скважины можно врезать кран для слива воды.

Виды водопроводов

В зависимости от расположения водопровод может быть общим и локальным.

В первом случае осуществляется подача воды в населенные пункты, на предприятия и в другие крупные объекты.

Во втором случае организовывается индивидуальная система для дома или хозяйственного объекта.

Также систему можно разделить на 2 вида:

• наружная — подача воды к зданию;
• внутренняя — распределение ресурсов между кранами и сантехникой.

Внутренний водопровод

Внутренний водопровод

Внутренний водопровод представляет собой сеть из труб, которые проходят внутри здания и ведут коммуникации до точек водозабора. С учетом того, что в наружной системе давление может отличаться, внутреннюю сеть организовывают двумя способами:

• Без повышающих насосов. В этом случае вода подается за счет давления во внешнем водопроводе. Сама система состоит из ввода, водомера, труб, стояка и подводки. Дополнительные элементы не требуются. Способ используется для частных домов и многоквартирных домов.
• С периодическими и постояннодействующими насосами. Система применима в том случае, если во внешней сети нет необходимого давления для транспортировки жидкости. Также она нужна для поставки воды на удаленные и высокие точки водозабора. Водопровод с насосом устанавливается в зданиях высотой более 50 метров, гостиницах и производственных зданиях.

Водопроводные резервуары — один из главных элементов внутреннего водопровода. Их оборудуют специальными трубами и клапанами. Установка рекомендуется в хорошо освещаемом и вентилируемом здании.

Если проект включает организацию зонального снабжения, то на каждом участке закладывают индивидуальные магистральные линии. Обычно они располагаются в технических этажах.

Внутренние сети делают открытыми с разводкой. Иногда трубы монтируют под стены. Для этого необходима арматура, закрепляющая соединения, и качественная вентиляция.

Водопровод внутреннего типа прокладывают с уклоном 0.002-0.005, за счет чего обеспечивается поставка воды к трубам и приборам. При обустройстве коммуникаций в нижних участках монтируют спускной механизм

Не менее важное значение имеет запорная арматура, которую устанавливают на подводках к сантехническим приборам

Наружный водопровод

Наружная сеть — один из основных элементов водопровода. Она отвечает за транспортировку воды от источника к потребителю.

Центральную водопроводную систему прокладывают на поверхности или под землей. В первом случае процесс менее затратный и занимает меньше времени. Водопровод устанавливают на возвышенной опоре и покрывают утеплителем.

При организации магистрального пересечения трубы прокладывают в туннелях или траншеях.

Устройство наружного водопровода

Наружный водопровод включает комплекс сооружений, необходимых для очистки и хранения воды, а также для обеспечения бесперебойной работы насосов. Вода фильтруется в самом заборе и в наружной сети.

По назначению воды наружная сеть подразделяется на три разновидности:

• Техническая. Используется для эксплуатации на производственных объектах. Чтобы сэкономить, применяют частичную фильтрацию и впоследствии снова используют отработанную жидкость.
• Бытовая. Предназначена для очистки и транспортировки питьевой воды в жилые объекты.
• Пожарная. Применяется для организации систем пожаротушения. Кроме основных сооружений система включает спецтехнику и гидранты. Пожарную сеть делают тупиковой, чтобы можно было объединять ее с другими водопроводами.

Водопровод — замкнутая система, состоящая из различных сооружений, предназначенных для добычи, очистки и транспортировки воды до потребителя.

Система состоит из наружных и внутренних сетей. В зависимости от предназначения воды используют разные виды водопроводов. При проектировании водопровода для подачи питьевой воды используют двухэтапную систему очистки

. В производственные объекты подают жидкость, прошедшую частичную обработку, и впоследствии ее снова используют.

Для бытовых и производственных целей используют индивидуальную систему. Пожарные сооружения можно объединять с другими.

Устройство

Для создания автономного водопровода подходят не все трубы, представленные на рынке стройматериалов. Поэтому при их выборе в первую очередь нужно смотреть на маркировку. Водопроводные трубы имеют примерно следующие обозначения – PPR-All-PN20, где

• «PPR» – аббревиатура, сокращенное название материала изделия, в примере это полипропилен.
• «All» – внутренний алюминиевый слой, защищающий структуру трубы от деформации.
• «PN20» – это толщина стенки, по ней определяется максимальное рабочее давление системы, измеряется в МПа.

Выбор диаметра трубы базируется не столько на диаметре резьбового входа на насосе и системе автоматизированного контроля давления, сколько на предполагаемом объеме потребления воды. Для небольших частных домов и коттеджей стандартно используются трубы в 25 мм в диаметре.

При подборе насоса нужно учитывать следующие моменты:

Если используется вода из скважины, применять вибрационный агрегат нельзя, он повредит обсадную трубу и фильтрующий элемент. Уместен только центробежный насос. Вода из скважины по качеству должна соответствовать требованиям насоса. При скважине «на песок» в воде будут попадаться песчинки, которые быстро приведут к поломке агрегата

В таком варианте важно правильно подобрать фильтр. Автоматика от сухого хода. Подбирая насос, если выбор пал на модель без встроенной защиты от «сухого хода», необходимо дополнительно приобрести автоматику соответствующего предназначения

В противном случае при отсутствии воды, выполняющей охладительную функцию для мотора, насос перегреется и придет в негодность.

Следующий шаг – бурение скважины. Из-за сложности и высокой трудоемкости этот этап лучше выполнять при помощи специализированной бригады с необходимым буровым оборудованием. В зависимости от глубины залегания воды и специфики почвы применяются различные типы бурения:

• шнековое;
• роторное;
• колонковое.

Скважина бурится до достижения водоносного слоя. Далее процесс продолжается, пока не обнаружится водоупорная порода. После этого в проем вставляется обсадная труба с фильтром на конце. Он должен изготавливаться из нержавеющей стали и иметь мелкую ячейку. Полость между трубой и дном скважины заполняется мелким щебнем. Далее необходимо произвести промывку скважины. Чаще всего эта процедура выполняется посредством ручного насоса или погружного, спущенного в обсадную трубу. Без этого действия чистой воды можно не ждать.

Кессон служит защитой как для скважины, так и для опускаемого в нее оборудования. От его наличия напрямую зависит срок эксплуатации водопровода, а также удобство при обслуживании агрегатов, погруженных в скважину.

Кессон в зависимости от используемого материала может быть следующим:

• металлический;
• литой из бетона;
• выложенный бетонными кольцами с диаметром не менее 1 метра;
• готовый пластиковый.

Наиболее оптимальными качествами обладает литой кессон, при создании которого может учитываться вся имеющаяся специфика скважины. Пластиковый кессон обладает малой прочностью и нуждается в усилении. Металлический вид подвержен коррозионным процессам. Кольца из бетона не слишком просторны и проведение техобслуживания или ремонтных работ в таком кессоне очень затруднительно. Глубина этого сооружения определяется уровнем промерзания почвы зимой и типом используемого насосного оборудования.

Для наглядности стоит рассмотреть пример. Если глубина промерзания почвы равна 1,2 метра, то глубина расположения трубопроводных магистралей, ведущих в дом, примерно 1,5 метра. При учете того, что расположение оголовка скважины относительно дна кессона от 20 до 30 см, нужно заливать бетон примерно в 100 мм толщиной с подсыпкой щебня около 200 мм. Таким образом, можем вычислить глубину котлована под кессон: 1,5+0,3+0,3=2,1 метра. Если используется насосная станция или автоматика, кессон не может быть менее глубоким, чем 2,4 метра. При его обустройстве стоит помнить, что верхняя часть кессона должна подниматься над уровнем земли минимум на 0,3 метра. Кроме того, необходима система естественной вентиляции, предотвращающая накопление конденсата летом, а изморози зимой.

Водяное отопление частного дома

После установки водоснабжения загородного дома проводится подключение водяного отопления, согласно принятой схеме. Подобная конструкция представляет собой замкнутую систему, состоящую из таких элементов:

• Котел – нагревает воду и отправляет ее в радиаторы, которые постепенно отдают тепло в дом. Остыв в них, вода снова поступает в котел.
• Радиаторы – принцип их работы заключается в циркуляции теплового элемента (воды), который в процессе прохождения отдает свою тепловую энергию. Отличаются радиаторы материалами изготовления и уровнем теплоотдачи.

Схема водяного отопления

В систему водяного отопления входят также бойлеры, которые используют для нагрева большого количества воды. Объем бойлера подбирается в зависимости от нужд конкретной семьи. Проточные нагреватели воды, в отличие от бойлеров подают горячую воду сразу, без необходимости ожидания в течении двух часов. Они более компактны и отличаются большей производительностью.

Решив сделать свою жизнь в частном доме или коттедже более комфортной при помощи системы водоснабжения, можно обращаться к специалистам или заняться установкой самостоятельно. Главное – следует учесть все основные моменты качественного и грамотного обустройства источника воды.

Устанавливаем кессоны

Если источником воды является скважина, то монтаж дачного водоснабжения включает в себя установку кессона (колодца для обслуживания скважины), а также герметичного скважинного оголовка, который предотвращает попадание каких либо загрязнений в обсадную трубу.

Мы устанавливаем ж/б и пластиковые кессоны «Термит». Железобетонные состоят из двух колец, крышки и пластикого люка. После их установки все швы промазываются специальным герметизирующим составом. У пластиковых кессонов все соединения герметичные, но стоят они на порядок дороже и установка их также более дорогая.

Водоснабжение частного дома из скважины: схема системы для частного дома

Для того чтобы самому составить схему подвода питьевой или технической воды к своему загородному дому, нужно вначале определиться с графиком его эксплуатации. Если строение предполагается использовать сезонно, то обустройство системы водоснабжения из колодца будет оптимальным вариантом для восполнения хозяйственных нужд.

При постоянном проживании, учитывая объем суточного потребления воды, рекомендуется водоснабжение частного дома из скважины.

Какие факторы учитывать при разработке схемы устройства скважины на воду

Выбор плана водопотребления начинается с проведения геологических исследований участка и определения типа источника водозабора. Скважины и колодцы по своей структуре и способу устройства могут несколько отличаться друг от друга. Степень их различия зависит от границы залегания водоносного слоя.

Ресурсы по характеру расположения и гидравлическим признакам делятся на несколько видов:

Скважины и колодца отличаются между собой по структуре.

• верховодка;
• грунтовые;
• межпластовые (фильтровые);
• артезианские (напорные).

Верховодка, а также пласты с грунтовыми водами располагаются недалеко от поверхности и не отличаются надежностью, т. к. их запасы зависят от объема атмосферных осадков.

Фильтровые и артезианские источники находятся на большой глубине, обладают мощным водоносным слоем, независящим от погодных условий, имеют постоянную температуру и защищены от загрязнений.

Учитывая характеристики выработок, выполняем пробное бурение на участке.

После этого определяемся с местом нахождения точки водозабора, глубиной выработки и способом подачи ресурса. На основании полученных данных подбираем оборудование, тип и комплектность которого зависит от следующих факторов:

• Каким способом планируется осуществлять забор ресурса (глубинным насосом или будет задействована насосная станция с автоматикой и гидроаккумулятором).
• Длина трассы от источника до места ввода воды в здание.
• Количество устройств для воды в частном доме.
• Необходимый объем ресурса.

Полученная информация позволит грамотно и профессионально составить проект водоснабжения здания с учетом постоянного проживания.

Преимущества и недостатки типовой схемы водоснабжения частного дома от скважины

Водопровод на даче из подземных выработок, в сравнении с центральной системой снабжения, обладает рядом преимуществ:

• Обеспечение хозяйственных нужд дома без участия городского водоканала.
• Отсутствие ежемесячной абонентской платы.
• Сила напора и качество питьевой воды зависят только от материальных возможностей пользователя.
• Объем ресурса регулируется хозяином дома исходя из количества установленного оборудования.

Водопровод на даче из подземных выработок.

Недостатки:

• Глубина размещения водоносных слоев зависит от региональных условий.
• Если используется артезианская скважина, то высока цена готовой выработки.
• Необходимость установки дополнительных устройств (насос, автоматика, кессон и др.).
• При слабом горизонте существует вероятность заиливания канала.

Особенности башенной схемы водопровода в частном доме от скважины

Башенный метод подачи предусматривает монтаж дополнительного резервуара в верхней точке здания. Для регулировки уровня наполнения емкости резервуар оборудуется поплавковым клапаном.

Погружным насосом вода через открытую заслонку закачивается в расширительную камеру. При этом поплавок под действием жидкости постепенно поднимается, увлекая за собой створку механизма, и по достижении максимально запланированного порога перекрывает подачу.

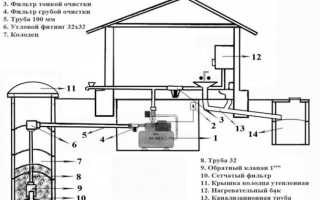

Схема устройства скважины для воды в частном доме с насосом и двухступенчатой подачей

Схема устройства.

При двухступенчатом способе подачи ресурса в систему за накопительным резервуаром врезают дополнительный насос, а за ним ставят гидроаккумулятор. Такой метод позволяет стабилизировать давление в магистрали даже при малой мощности питающей станции.

После наполнения расширительного бака вода из емкости самотеком поступает в камеру насоса, который закачивает ее в мембранную полость агрегата. Диафрагма устройства в нужный момент продавливает жидкость дальше по магистрали, поддерживая тем самым необходимую силу напора во всех точках расхода.

Реле давления

Как устроено автоматизированное водоснабжение дома из скважины или глубокого колодца?

За подачу воды в водопровод отвечает погружной насос (мембранный, вихревой или многоступенчатый). Его задача — не только поднять воду с глубины, но и компенсировать гидравлические потери на вводе водоснабжения, запорно-регулирующей арматуре и в водопроводе, а также создать необходимое для нормальной работы санитарной техники избыточное давление;

Насосы для глубоких колодцев и скважин

Водонагреватель Атмор включается при напоре воды не менее 3 метров, что соответствует давлению 0,3 кгс/см2

Гидроаккумулятор позволяет сделать запуски насоса более редкими, компенсируя падение напора при небольшом расходе воды. Кроме того, он сглаживает скачки давления при пусках насоса;

Мембранные бачки отечественного производства

На выходе насоса стоит обратный клапан (как правило, пружинный — с латунным или пластиковым затвором и нержавеющей пружиной обратного хода). Он запирает воду в водопроводе и гидроаккумуляторе при отключении насоса, не позволяя ей слиться обратно в скважину или колодец под действием собственной тяжести;

Клапан установлен на выходе погружного насоса

Обслуживающая водоснабжение дома автоматика (реле давления) запускает насос при критическом падении давления и отключает его в тот момент, когда напор воды достигает верхней заданной отметки.

Автоматическая система водоснабжения Джилекс Краб 50 работает с любыми насосами мощностью до 1100 ватт

Как это работает

Наиболее распространенная разновидность реле — электромеханические.

Отечественное механическое реле РД-5

Они устроены предельно просто: замыкание и размыкание микропереключателей питающей насос цепи обеспечивается движением подпружиненного поршня при колебаниях давления воды.

При падении напора цепь замыкается, при достижении верхней заданной производителем или владельцем планки — размыкается. Регулировка верхней и нижней границ срабатывания выполняется гайками, меняющими усилие сжатия пружины.

Устройство механического реле

Особый случай

Электронные реле встречаются в продаже несколько реже электромеханических. Причина очевидна: при той же функциональности их цена заметно выше. Если недорогое электромеханическое реле обойдется покупателю в 250-500 рублей, то стоимость электронных приборов начинается от 2500 р.

Реле с электронной панелью управления и индикацией

Основа электронного реле — пьезорезистивный датчик давления. При механической деформации пьезоэлемента слабый ток на его контактах обрабатывается управляющей электроникой, после чего та включает или выключает питание насоса.

За измерение напора отвечает пьезорезистивный датчик

Имеет ли автоматическая система водоснабжения дома с электронным реле какие-либо убедительные преимущества?

Мы позволим себе привести перечень достоинств прибора «Акваконтроль РДЭ» с сайта одного из продавцов:

• Регулировка параметров реле (давления запуска и выключения насоса) без вскрытия корпуса, через контрольную панель;
• Защита от частых включений насоса (например, при неисправности обратного клапана);
• Электронное реле позволяет защитить водопровод от разрыва избыточным давлением (если оно не падает до нижнего заданного порога);

• Кроме того, оно предотвратит затопление дома при утечках: насос отключится, если давление в водопроводе долгое время не достигает верхнего порога;
• Наконец, реле предусматривает работу в режиме полива, без контроля за возможными разрывами труб или утечками.

Автоматическое водоснабжение Водомет от Джилекс с электронным реле

Очистка воды

Автономное водоснабжение дома должно подавать пригодную для нужд человека воду. Эта задача решается индивидуально для каждого участка. Многие считают, что качество воды в городском водопроводе низкое, так как вода проходит по ржавым трубам. А вода из колодца полезна для здоровья и имеет хорошие вкусовые качества.

Но в скважине вода не всегда соответствует всем нормам. Хотя иногда и бывает чистая вода, и без запаха и цвета. Такие споры ведутся периодически, качество воды зависит от расположения скважины, и расстояния от предприятий. Поэтому рекомендуется устанавливать фильтры, которые доведут состав воды до нормального состояния, очистят ее от загрязнений и примесей различной химии.

Вывод и полезное видео по теме

Решив самостоятельно смонтировать систему водоснабжения в частном доме, нужно дать себе отчет в том, что процесс достаточно сложен, и имеет ряд особенностей. Лучше, когда работы выполняют профессионалы. Вода из артезианской скважины по качественным характеристикам лучше, так как пригодна для питья. Но если она нужна для полива или технических нужд, можно не тратиться, и достаточно колодца.

При проектировании нужно учитывать материал труб, производительность насосной станции, глубину залегания грунтовых вод и прочие параметры. В остальном, имея строительные навыки и инструмент, сборку трубопровода можно выполнить собственными руками. Все решают потребности, возможности и пожелания домовладельца.

Проводим водопровод самостоятельно

Самое бюджетное решение — проложить трубопровод своими руками. Перед тем, как провести воду в любой частный дом, следует изобразить схему (стремитесь к ясности). По схеме должно быть понятно расположение труб и водозаборных точек, примерная площадь прокладки с учетом развязок. Обозначьте препятствия на рельефе местности (их придется устранить перед монтажом, какой-то нелепый холмик, торчащий из земли валун или пень могут существенно осложнить прокладку). Затем поэтапно осуществляйте ввод воды в дом.

Обустройство колодца в месте подключения

Вы замечали — по линии центрального водопровода расположены — с интервалом в 100 м — колодцы с отводами, дающими возможность подключить дополнительные линии? ТУ даются до самого ближнего колодца.

Если его не наблюдается, будет логично обустроить собственный колодец там же, где подвод воды. Возможные материалы для него:

• газосиликат (но это ненадолго);
• кирпич (дорого);
• кольца из железобетона (оптимальный вариант).

Колодец из соображений техники безопасности нужно закрыть крышкой. Пластиковую можно использовать только в том случае, если по ее поверхности не будут проходить транспортные средства (иначе долго она не проживет).

Подключение к магистральному трубопроводу можно сделать:

• врезкой (потребуется сварочный аппарат);
• без сварки — с помощью хомута (отключение центрального водопровода не потребуется). На подающую трубу монтируют хомут и просверливают ее через специальное отверстие. На резьбу хомута наворачивают открытый кран и закрывают его. Если кран шаровой, сверление производят, сначала установив его.

При использовании хомута оденьтесь соответственно и не пользуйтесь электрической дрелью — все промокнет.

Роем траншею для прокладки труб

Для прокладки и подводки воды к дому необходимо выкопать траншею. Это можно сделать двумя способами:

1. заказать работу спецтехники (небольшой экскаватор отлично справится с задачей, также используются траншеекопатели);
2. выкопать своими силами (желательно делать это группой — с родными или друзьями, иначе вас ждет долгий и нудный процесс).

Суть траншеи — она должна не только скрывать в себе, но и оберегать трубопровод от замерзания, поэтому ее роют ниже точки промерзания грунта в данном регионе. Обычно это от 1,5 до 2 м, если вы, конечно, не в Арктике живете. (Все нюансы копки)

Затем создают песчаную с добавлением щебенки подушку для трубопровода. Она амортизирует его и помешает просачиванию к нему грунтовых вод (иначе трубы могут обледенеть суровой зимой).

Если у вас земельный участок с особенностями и на должную глубину рыть невозможно, придется дополнительно утеплить трубы. Для этого используются:

• вспененный полиэтилен;
• пенополистирол;
• базальтовая вата.

Можно засыпать трубопровод керамзитом (он не теплопроводный).

Создаем ввод в дом

Через фитинг подключаем трубу к централизованной магистрали (используя запорный кран и опломбированные учетные приборы). После этого прокладываем водопроводный ввод в дом:

под фундамент — не забываем про глубину и утепление; сквозь фундамент — требуется пробивка входного отверстия (внимание: его следует делать на 15 см больше сечения трубы, чтобы предотвратить деформацию и разрушение трубопровода, если стена просядет). https://www.youtube.com/embed/YYAdqpzIiic

С особым вниманием относимся к этому участку — он может залегать в земле на небольшой глубине, это рискованно в смысле промерзания. Поэтому его нужно тщательно теплоизолировать

Выбираем лучшую трубу и укладываем подводку к дому

Главный элемент водопроводной системы — трубы. Необходимо выбрать оптимальный вариант. Выбор есть:

• оцинкованные из стали устойчивы к серьезным механическим перегрузкам, но ржавеют, а их монтаж подразумевает нарезку резьбы или сварку, что сложно и отнимает много времени;
• из меди — трубы-долгожители, но они стоят «как чугунный мост» и сложны в монтаже;
• полимерные (полипропиленовые, ПНД) устанавливать несложно, к тому же они устойчивы к агрессивным химическим воздействиям и недороги;
• металлопластик также нейтрален к агрессивной химии, обладают отличной пропускной способностью, не боятся ультрафиолета и коррозии, но плохо переносят высокие температуры.

Когда подводка воды к вашему дому завершена, не спешите зарывать траншею. Нужно протестировать систему — запустить воду на пробу и убедиться, что стыки не протекают. Если найдена течь, требуется ее устранить.

Преимущества автономной системы

Индивидуальный водопровод обладает своими достоинствами, которые можно выразить следующими факторами:

1. Подача воды производится без отключений и перебоев.
2. Установку можно сделать своими руками.
3. Давление в системе можно регулировать, и создавать стабильное давление, а также запас воды делается с помощью гидроаккумулятора. В центральной сети часто не достаточное давление.
4. Небольшие затраты на оборудование. Подведение труб, бурение скважины и копка колодца необходимо оплачивать, но в будущем это окупит все затраты, и вода будет бесплатной. Платить придется только за ее доставку.
5. Разрешение понадобится только на бурение артезианской скважины. Обычный колодец или скважина на песок до 30 метров не требуют получения разрешения.

С этим читают

• Категории и группы классификации систем водоснабжения
• Как правильно установить дымоход своими руками: все нюансы при монтаже дымовой трубы
• Недостатки полипропиленовых труб в отоплении дома
• Как произвести врезку в водопровод под давлением своими руками: все способы в одном месте
• Как сделать водопровод на даче из колодца своими руками: проводим воду в дом
• Какие трубы лучше для водопровода в квартире
• Как выбрать качественные трубы для водопровода в квартире
• Как делать фильтры для воды своими руками?
• Особенности проведения анализа воды из скважины: когда необходим и какая стоимость
• Гидроаккумулятор выбор и принцип работы

Предварительные расчеты

Для правильного определения параметров водоснабжающей сети понадобится:

• Сформулировать требования к интенсивности и регулярности водообеспечения. На небольшой даче можно установить систему с обычным накопительным баком и самым необходимым набором сантехники.
• Определить потенциальные источники, целесообразность и стоимость их возведения, качество воды.
• Подобрать оборудование и произвести расчет вариантов проведения коммуникационных магистралей.

Начинать расчеты надо с определения необходимого объема воды. Семье из четырех человек для приготовления пищи и водных процедур при экономичном потреблении достаточно по кубометру воды на каждого в месяц. Отталкиваясь от этих данных, рассчитывают мощность насосной установки.
