Одноклавишный выключатель освещения – самый распространенный бытовой коммутационный прибор. Он выполняет простую функцию – замыкает и размыкает цепь питания лампочки освещения. Разобравшись с его устройством и основными принципами крепления, подключение одинарного выключателя несложно выполнить самостоятельно.

Что такое выключатель и для чего он нужен?

Выключателем называют простое приспособление, которое может быть как механическим, так и электронным. Приспособление требуется для замыкания и размыкания электрической цепочки. Это значит, что оно включает и выключает светильник.

В данном случае мы рассмотрим конфигурации и особенности установки наиболее примитивных, одноклавишных выключателей. Такие конструкции состоят из следующего:

• главного узла – основание из металла с контактами для подсоединения и копкой;
• крепежных элементов – металлических усиков, которые соединяются между собой пластинками;
• внешнего корпуса – панелей из пластика или другого материала;
• подвижной части – клавиши.

Внутренние элементы, по крайней мере, большая их часть, изготавливается из металла, чаще всего применяется оцинковка. Наружная панель производится из безопасной пластмассы. Тем не менее, в продаже можно встретить конструкции из керамики, которые выдерживают нагрузку больше 30 А, а пластик же выдерживает нагрузку не более 16 А.

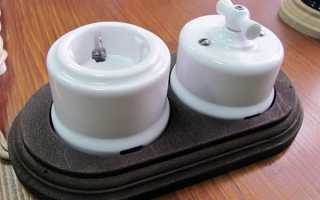

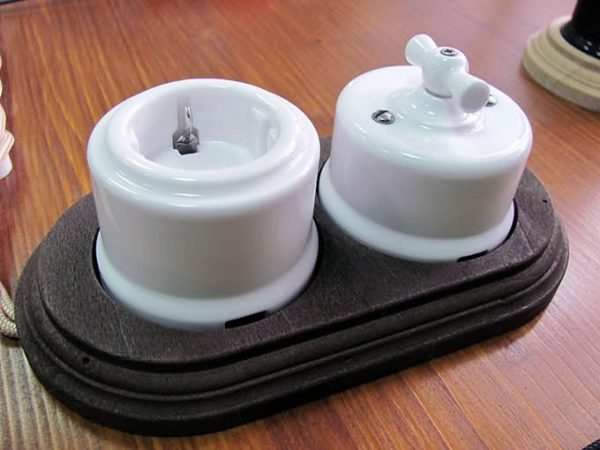

Розетка и выключатель из керамики

Следует выделить такие причины, по которым возникает необходимость установить одноклавишный выключатель:

1. Если светильник с одной лампой располагается в удаленности от прочих источников света.
2. Такие выключатели часто используют с целью управления отдельной линии. К примеру, подобную подсветку монтируют над столом на кухне.
3. Навесные светильники и миниатюрные бра, независимо от конфигурации подключают к одноклавишным устройствам.
4. Главной причиной установки выключателя является нарушение целостности корпуса старого устройства, из-за чего возникает опасность поражения током. Кроме того, иногда из строя выходят и внутренние элементы конструкции.

Строение выключателя: 1 – это клавиша с помощью, которой включается и выключается свет; 2 – внешняя рамка — декоративный элемент; 3 – главный рабочий узел, благодаря чему устройство функционирует

Установка такого устройства будет актуальна для комнаты любого типа, где имеются светильники без силового кабеля (в случае с настольными светильниками и торшерами его не устанавливают). Такое подключение характерно для громоздких люстр.

В случае выбора конструкций для помещений с высоким уровнем влаги, а в частности для ванной комнаты, необходимо обращать внимание на маркировку степени защиты – IP. Так, для ванной комнаты подойдет устройство – IP-40. В случае монтажа выключателя на улице рекомендуется приобрести модель – IP-55.

При покупке обращайте внимание на маркировку IP

Рекомендации по выбору одноклавишных выключателей от нашей редакции

Вы сталкивались проблемой, когда подключили новый выключатель, а при его эксплуатации стали перегорать энергосберегающие или светодиодные лампы? Это из-за того, что выбор устройства сделан неправильно. Чтобы вы не допустили ошибок снова, предлагаем изучить несколько полезных рекомендаций, которые предупредят дополнительные растраты.

Не устанавливайте непредназначенные переключатели во влажных местах

Материал основания — выбираем что надёжней

Придя в магазин, внимательно осмотрите одноклавишный выключатель. Нижняя его часть может выполняться из пластика или керамики. Второй вариант прослужит значительно дольше, ведь имеет способность выдерживать напряжение до 32 Ампер, в то время, когда более дешёвые (пластмассовые) модели имеют ограничение до 16 Ампер.

Чем выше прочность прибора, тем дольше срок его службы

Взаимодействие с влагой — какие устройства покупать рискованно

Если планируете устанавливать электрический регулятор для светильника в помещениях с высокой влажностью (ванной, туалете, душевых кабинах или банях), тогда покупайте приспособление с маркировкой IP. И чем выше рядом с ней стоящая цифра, тем больший процент влажности он способен выдержать. Например, IP 44 подойдёт для банных помещений, а всё что выше покажет эффективную работоспособность в уличных условиях.

По статистике, механические выключатели являются самыми востребованными

Способ управления: механический (ручной) или электронный (сенсорный)

Обычная механика стоит недорого и не требует особых требований к эксплуатации. А вот устройства с сенсорным управлением нельзя трогать влажными или холодными руками, так как датчики попросту не будут реагировать, и свет включить не удастся. Поэтому большим преимуществом пользуются варианты с движущимися клавишами.

Дистанционное управление на выключателе не всегда уместно

Также вам могут предложить устройства на пульте ДУ. Они представляют собой приборы с двумя кнопками и ИК-датчиком, который принимает сигнал и включает/выключает освещение при необходимости. Подобные приборы будут стоить в несколько раз дороже, но спасут тогда, когда вы слишком удобно лежите на диване.

Регулятор с подсветкой понадобится в коридорах и других тёмных комнатах

Подсветка на выключателе: нужна ли

Несомненно, прибор с подсветкой будет очень полезен в ночное время суток, ведь вам не придётся в темноте искать по стене выключатель. С другой стороны, используя такой выключатель на светодиодные или люминесцентные лампочки, ночью вы станете замечать раздражающее мигание. Это происходит из-за наличия рабочего потенциала в сети даже при не выключенном свете для подпитки светодиода.

Эстетичный вид помещения может зависеть и от дизайна выключателя

Дизайн, цвет и материал — как должны сочетаться

Если у вас запланирован точный интерьер и известна его цветовая гамма, тогда, конечно, подойдут стильные выключатели с одной клавишей, которые сильно не будут выделяться из обстановки. Коричневые или серебристые с круговым регулятором будут шикарно смотреться в коридорах и прихожих, но, опять-таки, важно уметь их подключать.

Прочный и целый корпус — работа освещения без риска

Корпус и внутренность без дефектов

При выборе убедитесь, что регулятор не имеет царапин, сколов, трещин и других типов повреждений, как на корпусе, так и на внутренней плате. Помните, даже малейшая деформация металла или керамики внутри прибора может сыграть злую шутку в процессе эксплуатации: выключатель будет пробивать током каждого, кто коснётся его корпуса.

Разновидности выключателей для домашнего применения

Каждый производитель выпускает разные модели выключателей, которые отличаются как по форме, так и по внутреннему устройству. Тем не менее, следует выделить несколько основных типов.

Таблица 1. Виды выключателей по принципу включения

Наиболее популярным считается первый вариант, который устанавливается повсеместно. Причем востребованными такие выключатели стали еще с самого начала появления электрической цепочки. Второй вариант является менее востребованным, особенно в нашей стране. Третий вариант – это современная модель, которая постепенно вытесняет с рынка устаревшие выключатели.

Установка датчика движения в конструкцию целесообразна как с точки зрения экономии электроэнергии, так и безопасности жилища. К примеру, если установить конструкцию у входа, то жильцы заметят, если в квартиру проберутся злоумышленники.

Выключатель с дополнительной подсветкой

По конструкционным особенностям бывают устройства с одной или несколькими клавишами (в среднем, для стандартных электроприборов используют коммутаторы с двумя-тремя кнопками). Каждая кнопка отвечает за включение и выключение отдельного контура.

Так, если в одном помещении установлено сразу несколько светильников: основная люстра, точечные светильники, бра, то будет целесообразно установить конструкцию с тремя кнопками.

Кроме того, не менее популярными являются устройства с двумя кнопками, которые устанавливаются во всех квартирах без исключения. Чаще всего они нужны для люстры при наличии множества лампочек.

Более подробную схему подключения люстры на двухклавишный выключатель ищите в специальной статье.

По способу монтажа бывают внутренние и внешние включатели. В квартиру устанавливают первый вариант, ведь подобные конструкции выглядят эстетично. Для безопасности во время монтажа устанавливается специальная коробка, которую называют подрозетником.

Схема подключения

Встраиваемые выключатели используются при наличии скрытой в стене электропроводки. Накладные устройства монтируются при наличии внешних проводников. При этом схема подключения не имеет принципиальных отличий.

Куда устанавливают выключатель?

Пошаговая инструкция подключения одноклавишного выключателя

Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета. Затем корпус установить в нишу стены и закрепить его специальными лапками путем затягивания винтов крепления. В коробке их соединяют с проводами от светильника.

Как правильно выбрать В зависимости от вида электропроводки открытой или скрытой в доме могут быть применены выключатели одного или другого вида. Иногда сперва одевается пластиковый декоративный кожух, а клавиша в самом конце.

Это легко можно сделать, заведя в распределительную коробку ещё один кабель. Однако если вы не уверены в правильности действий, лучше подстрахуйтесь и первое подключение проведите под наблюдением опытного электрика.

Провод, который выходит с одноклавишного выключателя соединяется с фазным проводником светильника.

Если у вас его нет скорее всего нет — берите монтажный нож и зачистите концы на 20 мм.

Однако если вы не уверены в правильности действий, лучше подстрахуйтесь и первое подключение проведите под наблюдением опытного электрика. Рекомендуем ознакомиться:. Как подключить одноклавишный выключатель? Как установить в подрозетник?

Монтаж выключателей с одной кнопкой

Мы рассмотрим основные схемы подключения устройств, которые имеют похожее строение (одну кнопку), но при этом отличаются способом установки. Тем не менее, все эти устройства работают по принципу: запуск фазы происходит в результате размыкания с помощью динамического элемента. Если перепутать контакты фазы и ноля, то возникает опасность для жизни.

Выключатели с одной кнопкой нередко соседствуют с розетками – это удобно для прикроватных светильников

Какие приспособления и материалы понадобятся в процессе работы?

Для того, чтобы выполнить подключение, потребуются следующие инструменты:

• нож для снятия изоляции;
• отвертка;
• отвертка-индикатор;
• пассатижи;
• строительный уровень;
• электродрель;
• маркер.

• проводники оптимальной длины;
• коробка распределения проводки;
• зажимы и изолента;
• гофра;
• коммутатор одноклавишный.

  Простейший одноклавишный выключатель – всего два клеммных контакта, на входе и на выходе

Установка накладного устройства

В этой схеме не принципиально расположение проводников: они могут находиться с внешней стороны или внутри перекрытия. При этом накладной тип выключателя в квартире устанавливают тогда, когда не получается сделать штробы в стене, подготовить каналы. К примеру, причиной может стать недавний ремонт.

Примитивная схема подсоединения, которая будет понятна даже для новичка. Здесь L- фазный провод подсоединяется к коммутатору, а другие проводники к светильнику

Мы будем рассматривать пример с внешней проводкой, где кабели укладываются поверх перекрытий в специальной горфре.

На месте установки коммутатора, гофра закрепляется к перекрытию с помощью зажимов, а из нее выглядывает изолированный проводник

Под выключателем будет находиться дополнительный электроприбор – розетка, поэтому логично будет поместить кабели этих двух устройств в одну и ту же защитную трубку.

Через накладной коммутатор будет проходить кабель от розетки, чтобы не усложнять установку

Монтаж накладного выключателя: пошаговая инструкция

Шаг первый: перед тем как приступить к процессу установки необходимо обесточить помещение. Сделать это несложно, опустив рубильник на распределительном щите, который находится на лестничной площадке или в коридоре. Для того, чтобы удостовериться в отсутствии напряжения, необходимо прислонить к контактам отвертку-индикатор.

Если лампочка на индикаторе не загорается, то напряжение отсутствует

Шаг второй: теперь необходимо разобрать конструкцию — следует достать кнопку. В данном случае используется устройство с пластиковым корпусом и защитой от влаги.

Под основной клавишей, которая находится на корпусе, располагается еще одна деталь – панель из пластика – ее тоже следует достать

Шаг третий: теперь следует снять внутренний узел, который является основным механизмом.

Внутренний узел не фиксируется внутри на защелки или другие элементы, поэтому быстро демонтируется

Шаг четвертый: теперь следует отметить на стене место, куда будет устанавливаться выключатель. Кроме того, необходимо оставить разметку под крепежи. Для этого придется приложить к поверхности пустое основание от устройства. Далее необходимо подровнять корпус на стене по уровню, а затем поставить отметки, где будут находиться отверстия под крепежи. После чего останется сделать углубления в стене, используя электродрель.

Делаем разметку и сверлим стену, а затем фиксируем корпус на стене дюбелями

Шаг пятый: далее с корпусной части сверху необходимо снять крышку, чтобы протянуть в это отверстие проводку в гофре.

Внутри выключателя должны оставаться проводники, с которыми мы будем работать

Шаг шестой: теперь следует перейти к этапу подключения проводки. Для этого необходимо концы проводов зачистить от изоляционного слоя (с помощью ножа) на 9 сантиметров. После чего необходимо фазный проводник (белый) подключить к зажиму с маркировкой «L», а нулевой проводник (голубой) к зажиму с маркировкой «1». Далее следует осторожно затянуть крепления, и поместить механизм в корпусную часть.

Через нижнее отверстие корпуса будет проходить провод от розетки, который мы пропустим в обход основному узлу

Шаг седьмой: теперь необходимо собрать выключатель, закрепив на место кнопку.

После установки выключателя следует проверить его работоспособность, подключив питание в распределительном щите. Если после нажатия кнопки светильник работает, то значит, монтаж был выполнен в соответствии с правилами

Видео – Подключение выключателя

Как заменить старый коммутатор: пошаговая инструкция

Нередко при ремонте в жилом помещении приходится устанавливать новый выключатель. Поэтому, чтобы понять принцип этих действий, следует рассмотреть их подробнее.

Шаг первый: для начала предстоит демонтировать старый выключатель, открутив два болта на корпусе.

Так выглядит устаревшая модель встроенного коммутатора, которую требуется заменить

Шаг второй: после того как винты будут откручены, потребуется удалить верхнюю крышку.

Внутри располагается устаревший вариант соединений, где концы проводников держатся на болтах, с каждой стороны основание держится на ушках

Шаг третий: далее нам предстоит обнаружить фазный проводник. Для этого потребуется взять отвертку индикатор и поочередно подносить ее к контактам. На этом этапе следует соблюдать осторожность, чтобы не дотронуться до проводников руками. Для защиты рук рекомендуется надеть резиновые перчатки.

Отверткой-индикатором следует найти фазный провод

Шаг четвертый: после того как получится определить фазный и нулевой провод, потребуется отключить питание на распределительном щите. Далее необходимо повторно проверить соединения отверткой-индикатором, чтобы убедиться в отсутствии напряжения. Только после проверки необходимо приступить к демонтажу внутреннего устройства. С помощью отвертки следует открутить держатели, которые находятся по краям. Необходимо осторожно демонтировать держатели, а затем обмотать проводники изолентой.

Рекомендуется использовать изоленту соответствующих цветов (белую, голубую), чтобы не спутать проводники

Шаг пятый: теперь необходимо достать устройство, выпрямить проводники, чтобы освободить пространство для монтажа другого выключателя. Далее следует взять новый коммутатор и разобрать его. Придется демонтировать кнопку и внешнюю панель, чтобы достать внутренний узел, где имеется две клеммы и держатели.

Винты, которые находятся с каждой стороны, регулируют степень прижима, а верхние винты требуются для подключения проводников

Шаг шестой: далее необходимо с помощью ножа или специального инструмента снять изоляцию с проводников примерно на 10 миллиметров. После чего эти провода вставляются в отверстия и зажимаются винтами. Затянуть их рекомендуется с усилием, чтобы было невозможно вытащить. При этом важно проследить за тем, чтобы изоляция не попала внутрь.

Вставляем проводники фазы и нейтрали в отверстия в соответствии с маркировкой

Шаг седьмой: после подсоединения проводки следует вернуть внутреннюю часть выключателя в монтажную чашу.

Для того, чтобы добиться плотного прилегания узла, необходимо затянуть крепления по краям

Шаг восьмой: теперь останется присоединить внешнюю панель и кнопку.

Следует подключить электричество с целью проверки работоспособности выключателя. Причем сделать это рекомендуется еще до того, как крепления будут зафиксированы

Схема подключения выключателя с распредкоробкой

Нередко новостройки сдают жильцам в виде бетонной коробки с «голыми» перекрытиями, поэтому приходится самостоятельно устанавливать двери, проводить электропроводку, заниматься отделкой поверхности. Конечно, при желании можно воспользоваться помощью мастера, но это обойдется дороже. Чтобы понять, как сделать монтаж своими силами, мы рассмотрим схему подключения выключателя, светильника, автомата и распредкоробки.

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками. Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения. Из специальной статьи вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.

Основной целью является установка всех этих элементов на свои места, чтобы не спутать проводники. Посредине потребуется монтировать распредкоробку.

По предварительному монтажу получится следующая схема

Сначала устанавливается автоматический выключатель, который защищает электросеть от перенапряжения и замыкания. Для этого необходимо подключить проводники: белый – фаза, голубой – ноль, желтый – заземление. После чего проводники придется провести до монтажной коробки. Теперь следует подсоединить их в соответствии со схемой.

Если после подключения лампочка загорается, то проводники подключены правильно – теперь можно спрятать провода в распредкоробке и закрыть ее крышкой
