Примыкания кровли к стене: герметизация и гидроизоляция

Помимо этого, такие участки часто становятся местами скапливания мусора, который приносит ветер. Да и завалы снега тут точно не редкость.

По этой причине стоит разобраться в статье, как правильно производить операции создания кровельной конструкции в месте примыкания к стене. поговорим о примыкании кровли к стене.

Что такое планка примыкания

Планка примыкания для кровли — доборный элемент, служащий для обеспечения гидроизоляции кровли в местах соединений с другими плоскостями — со стенами, примыкание двухскатной крыши к односкатной, верандами, скатами крыши, фасадами, печными трубами, вентшахтами, парапетами и т.д.

Часто встречающееся причисление планок примыкания к декоративным элементам не совсем корректно, так как чисто декоративная функция в данном случае второстепенна и не является основной целью.

Функция очень важная и ответственная, некачественно установленная планка примыкания не сможет выполнять свою роль, отчего возможны серьезные повреждения или разрушения подкровельных материалов или внутренних элементов дома.

Примыкание к кровле

Подводя итоги

В статье были представлены три основных технологии соединения крыши пристройки со зданием. Они существенно различаются по стоимости, сложности исполнения и трудоёмкости. Но при этом, данные конструкции не являются взаимозаменяемыми. Каждая из них имеет свою конкретную область применения.

1. Рейка примыкания используется, если пристройка имеет слабый фундамент и будет подвержена более интенсивной усадке. Это могут быть крытые террасы или летние веранды с крышами, имеющими большой угол уклона.
2. Флешинг – применяется, если пристройка связана с домом более жёстко, а так же имеет небольшой угол ската крыши. Это гаражи, мастерские, зимние сады и капитальные веранды.
3. Стыковка (сращивание) крыш. Используется, если пристраиваемая часть фактически по своей конструкции и назначению будет являться частью самого дома.

Если вам пригодилась информация, предоставленная в статье, порекомендуйте её друзьям, оставьте отзыв и примите участие в обсуждении.

Виды элементов

Различают два типа планок:

• Планка примыкания верхняя;
• планка примыкания нижняя.

В этом моменте существуют разночтения. Одни источники определяют их как доборы, устанавливаемые под кровельный материал (нижняя), или поверх (верхняя).

В других источниках указывается, что верхняя планка — это элемент для изоляции верхней части печной трубы, а нижняя — для нижней части, так как там получаются разные углы и требуются соответствующие элементы.

Важно понимать, что и те, и другие определения верны, просто существуют планки примыкания как для укладки под низ, так и поверх кровли и, в то же время, есть разные планки для верхней и нижней частей печных труб.

Верхняя (слева) и нижняя (справа) планка примыкания

Иногда можно встретить описания, где допущена путаница в этих понятиях, отчего смысл сильно искажается. Основная причина кроется в большом количестве кровельных материалов, для каждого из которых выпускаются свои доборные элементы, называемые одинаково, но имеющие разный тип монтажа.

Кроме этого, применяется еще один вариант классификации:

• Прямые. Они могут быть с острым или тупым углом сопряжения, для разных типов примыкания.
• Угловые. Это планки прямоугольного сечения для соединения боковых поверхностей вдоль линии ската.

Установка планок примыкания согласно конструкции производится с таким расчетом, чтобы сток воды осуществлялся по заданным направлениям и выводился наружу. Дополнительная изоляция стыка добора со стеной или иным элементом при помощи герметика обеспечивает герметичность шва и гарантирует непроницаемую отсечку.

Способы крепления стропил

Перед тем, как приступить к возведению крыши, важно разобраться во всех тонкостях процесса, в частности, как крепить стропила между собой. Прочно соединить элементы каркаса можно только с помощью специальных стропильных крепежей. В этом качестве могут выступать детали из дерева и металла.

К деревянным элементам, которые используются для соединения узлов стропильного каркаса, можно отнести следующее:

• Брусья.
• Треугольные косынки.
• Нагеля.
• Шипы.

К металлическим элементам, используемым для этой цели, относят следующее:

• Гвозди или шурупы.
• Болты, укомплектованные гайками и шайбами.
• Скобы и хомуты.
• Накладки.
• Петли.
• Анкерные болты.
• Гвоздевые и зубчатые пластинки.
• Уголки.
• Перфорированная лента.

Использование того или иного вида крепежного элемента определяется требуемой прочностью конструкции, ее геометрией, а также величиной нагрузки.

Как сделать примыкание кровли к стене здания

Участки примыкания кровли к стене создают высокую степень опасности образования протечек. В таких местах часто скапливается мусор, который задерживает влагу, увеличивая нагрузку на защитное покрытие.

Максимально эффективный отвод воды может обеспечить только правильное устройство примыканий кровли.

Для оформления примыкания кровли под тупым углом (скат направлен вниз от стены) требуется планка из того же материала, что и основная кровля. Монтаж производится поверх покрытия.

Порядок действий такой:

• С помощью болгарки по стене проходится канавка (штроба) на высоту планки (обычно — 200 мм), глубиной около 2,5 см, в которую утопится загнутый край вертикальной части планки.
• Вставленный край планки обрабатывается герметиком и крепится кровельными саморезами к стене.
• Нижний край прикрепляется кровельными саморезами к основной кровле.

Такая конструкция носит название «одинарный фартук«.

Примыкание кровли под острым углом (крыша идет вверх от препятствия) делается иначе:

• Узел примыкания кровли к стене крепится к стене со штроблением до момента укладки кровельного материала. Как вариант — подсовывается под уложенный материал, что признается вынужденным шагом и в целом — неправильно, так как не обеспечивается правильная гидроизоляция элемента.
• Производится установка кровли.
• Между кровлей и планкой обязателен слой универсального уплотнителя.
• Поверх устанавливается еще одна планка — наружная. Она предназначена для устранения скоплений пыли, мусора или иных посторонних предметов и для декоративного оформления перехода. Штробление стены для этой планки не требуется.

Это — частный случай конструкции примыкания крыши к стене дома с помощью «двойного фартука«.

Примыкание к кровле и к парапету

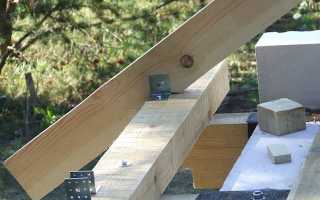

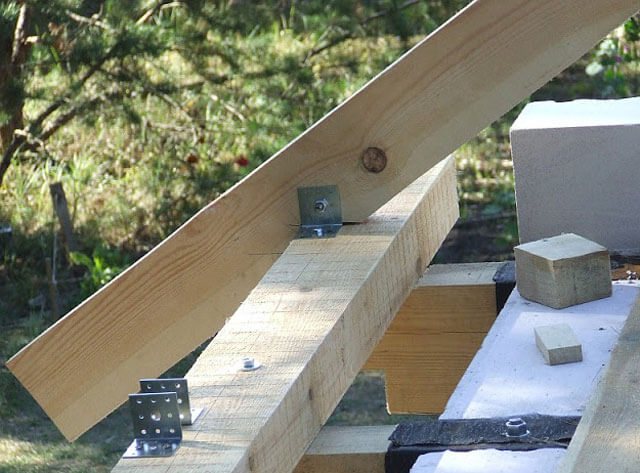

Методы крепления стропилин к балкам, стене, брусу

Для большинства частных застройщиков актуальным является вопрос, как крепить стропила к брусу. Крепление стропильных ног может выполняться следующими способами:

• Упор в балку.
• Зуб с упором.
• Зуб с шипом.

Уклон скатов определяет количество зубьев. С помощью перечисленных способов нагрузка от одного элемента стропильного каркаса может передаваться другому:

• Применение врубки одинарным зубом разрешено в том случае, если скаты имеют уклон больше 35 градусов. В этой ситуации зуб с шипом располагают в пятке стропильной ноги, а в балке выпиливают упор и гнездо для шипа. Главное, чтобы гнездо не углублялось более чем на треть толщины балки. Врубку нужно расположить на расстоянии 0,25-0,35 м от края балки, который располагается за плоскостью стены. Наличие шипа не позволяет стропильной ноге двигаться в боковом направлении.
• Для крыши со скатами небольшого уклона, до 35 градусов, монтаж стропилин предполагает увеличение площади контакта стропильной ноги и балки для увеличения опорной площади конструкции. Для этого делают врубку в два шипа, в замок, с упором и шипом или без шипа.

Связь стропил и балки также может выполняться посредством болтов или болтов и хомутов.

Примыкание кровли к трубе дымохода

Для оформления прохода сквозь кровлю трубы круглого сечения существуют специальные конструкции, обеспечивающие герметичность и надежность отсечки.

Установка таких устройств имеет специфические особенности, подробно изложена в паспортах, описывать ее не имеет смысла.

Рассмотрим примыкание кровли к прямоугольной кирпичной трубе. Оптимальным вариантом является «двойной фартук«.

Монтаж планок примыкания к кирпичной трубе делается таким образом:

• Перед настилом кровли на трубу крепится со штроблением нижний фартук. Делается обвязка по всем сторонам с применением боковых, верхних и нижних планок пристенного профиля. Обвязка тщательно обрабатывается герметиком. Саморезы располагаются не реже 30 см друг от друга.
• Укладывается галстук — плоские листы из металла, снабженные отбортовкой — загнутым краем, обеспечивающим отток воды по заданному направлению.
• Настилается кровля.
• Поверх готовой кровли делается еще один ряд обвязки для придания более эстетического внешнего вида, для обеспечения дополнительной защиты от воды, мусора и снега.

Описаны только операции с кровельными элементами, действия с элементами кровельного пирога и стропильной системы для краткости не рассматриваются.

Технология монтажа

Установка планок примыкания достаточно простой процесс, который требует тщательного следования инструкциям и точности. Для гидроизоляции мет проходов труб чрез поверхность крыши из металлической черепицы и профнастила используют конструкцию, которая имеет 2 части – нижнюю и верхнюю.

Процесс установки выполняется в следующей очередности:

• Перед укладкой кровельного материала устанавливают внутренний фактор, состоящий из 4 отдельных уголков.
• Сначала оформляется верхний край примыкания, то есть планка, расположенная под трубой. Затем с помощью саморезов внахлест фиксируют торцевые планки. В последнюю очередь устанавливается деталь, расположенная над трубой, то есть выполняется монтаж нижней планки примыкания кровли.
• Нижними крепежными полочками уголки с помощью саморезов прикрепляются к обрешетке, а верхними прижимаются к вертикальной поверхности трубы или стены.
• Все стыки рекомендуется хорошенько пройти огнестойким герметиком на влагостойкой основе, чтобы улучшить гидроизоляцию.
• После этого происходит укладка кровельного покрытия.
• Когда кровельное покрытие уложено, выполняют монтаж верхнего фартука, также со всех стороны в том же порядке, фиксируя его элементы. Верхние планки примыкания в отличии от нижних представляют собой ровный уголок без загибов краев панки.

Технология монтажа

Обратите внимание! Если собрать конструкцию правильно, примыкание будет организовано максимально герметично, зазоров и стыков, в которые может затечь вода, не останется. Если в целях экономии выбирать между двумя фартуками, внутренний обеспечивает лучшую защиту от протечек.

Используемые материалы

На протяжении срока эксплуатации кровельное покрытие расширяется и сжимается из-за перепада температур, подвергается разным атмосферным влияниям, а также другим физическим и химическим воздействиям. Поэтому важно не только подобрать материал для покрытия крыши, но и правильно его смонтировать. Наиболее подходящими для герметизации стыка кровли со стеной считаются:

• силиконовые герметики и уплотнители на органо-кремниевой основе — эластичны, обладают хорошим сцеплением с поверхностями, долговечны, срок их эксплуатации достигает 10 лет;
• алюминиевые и медные гофрированные ленты — обладают запасом подвижности, выдерживают высокие температуры. Растягиваются, повторяя рельеф кровли, что позволяет надёжно герметизировать примыкание к профнастилу, черепице, шиферу; При помощи гофрированной ленты легко выполнить примыкание рельефной кровли
• полиуретановые и битумные мастики — долговечны, делают соединение прочным. Ими обрабатывают мягкую кровлю и геотекстильные ленты;
• полимерные и резиновые уплотнители — в некоторых случаях незаменимы для гидроизоляции планок и фартуков в местах примыкания. Не слишком долговечны, так как плохо переносят перепады температур и воздействие солнечной радиации.

Примыкание двускатной крыши к односкатной

Такой тип примыкания имеет собственное название — ендова или разжелобок. Оформляется по типу «двойной фартук», где нижняя ендова — основная планка, выполняющая функцию отвода воды к водосточному желобу, а верхняя ендова работает как крышка, защищающая от скоплений мусора и посторонних предметов. Монтаж производится по стандартной схеме:

• До настила кровли устанавливается нижняя планка. Работа ведется по направлению снизу вверх, производятся все необходимые гидроизоляционные действия.
• Укладывается кровля.
• Поверх устанавливается верхний ряд ендовы, создающий дополнительную защиту и эстетически завершающий оформление разжелобка.

Все используемые элементы должны быть одного вида и типоразмера, подходить друг к другу конструктивно и по цветовой гамме.

Крепление односкатной крыши к стене

Полезные советы

Хотя работа по оформлению мест примыкания к вертикальным поверхностям и проходок вентиляционных и дымоходных труб достаточно простая, существуют небольшие хитрости, позволяющие выполнить ее быстрей и качественней. Опытные мастера дают следующие советы:

• Для крепления планок используются оцинкованные саморезы, устойчивые к воздействию коррозии, с резиновыми уплотнителями, которые защищают крепежное отверстие от затекания влаги.
• Не нужно использовать слишком много саморезов, ведь каждое крепежное снижает герметичность крыши.
• При обустройстве фартука, состоящего из двух деталей, можно нижний элемент сделать из эластичного материала, а верхний из оцинковки.
• Герметик нужно наносить только на сухую, чистую поверхность. Кроме того, силиконовый герметик плохо наносится на вертикальные полимерные поверхности, это нужно учесть.

Разные способы устройства мест прилегания крыши с вертикальными поверхностями

Учтите, если вы выполните все рекомендации по обустройству мест примыкания на крыше, она будет надежной защитой от атмосферных осадков на протяжении всего срока эксплуатации.

Другие виды доборных элементов

Планки примыкания — далеко не единственная разновидность доборов, используемых в строительстве крыши. Любой участок крыши, где плоскость переходит в другое направление или упирается в какое-либо препятствие, имеет специально разработанный и полностью соответствующий данному кровельному материалу доборный элемент.

Можно подобрать цвет, для крепежа используются специальные кровельные саморезы, снабженные прокладками из специальной «вечной» резины.

Существуют следующие элементы:

Необходимо учитывать, что среди доборных элементов не существует лишних или ненужных. Все эти детали созданы не для создания эстетичного внешнего вида (не только для этого), а для выполнения определенных задач, имеющихся повсеместно и создающих серьезные угрозы целостности крыши и всей постройки.

Попытки сэкономить или обойтись без какого-либо элемента могут вылиться в необходимость частых ремонтов, быстрое разрушение части или всей крыши, порчи стропильной системы, стен и имущества.

Монтаж планки примыкания своими руками:

Устройство кровли, способной прослужить десятилетия – непростой процесс.

Но самой ответственной частью работ является устройство примыканий кровли к различным конструкциям – стенам, дымовым трубам, слуховым или мансардным окнам. Именно эти узлы требуют пристального внимания и строгого соблюдения технологии работ, поскольку являются зонами повышенного риска и нередко становятся причинами проникновения влаги в подкровельное пространство.

Проблема усугубляется тем, что именно в этих местах часто скапливается приносимый ветром мусор и образуются снежные мешки, что значительно повышает вероятность протечек.

Пристройка с вальмовой (трёхскатной, ломаной) крышей

Крыши на пристройках многогранной или нелинейной формы отличаются высокой сложностью. Но, как правило, это относится к конструкционному исполнению стропильной системы. А в местах примыкания к основному зданию используются стандартные технологии герметизации стыков, использования закладных элементов или анкерных балок (реек).

ФОТО: strindustry.ru Пристройка с вальмовой крышей

Единственным отличием является форма линии соприкосновения. Она довольно редко бывает линейной, чаще состоит из нескольких отрезков, направленных под углом. В этом случае для сохранения герметичности используются фартуки – небольшие самонесущие навесы из оцинкованной жести, крепящиеся к стене на дюбелях или шурупах в зависимости от материала возведения дома.

ФОТО: strindustry.ru Конструкция и основные элементы фартука над местом примыкания

Традиционные примыкания кровли к стенам

Эти места, в зависимости от вида кровельного покрытия, герметизируются несколькими способами. Они должны быть предусмотрены еще на стадии проектирования. В случае с кирпичной стеной, во время кладки стен выполняется выступающий на полкирпича козырек, прикрывающий впоследствии место примыкания и защищающий его от атмосферных осадков.

Может быть также предусмотрен вариант, когда в стене оставляют выемку глубиной в четверть кирпича, в которую затем заводится кровельный материал.

• О нюансах процесса утепления стен пенопластом мы рассказываем здесь.
• Технология гидроизоляции кровли с использованием битума приводится по этой ссылке.
• Как правильно монтировать вентилируемую кровлю, читайте в нашей статье.

Примыкание кровли из металлопрофиля или металлочерепицы

• Если вертикальная поверхность, к которой примыкает кровля, является бетонной или кирпичной оштукатуренной, то:
• В эту выемку вставляется обработанный герметиком фартук из кровельной стали, соответствующей основному кровельному покрытию.
• Существуют также специальные планки, нижняя сторона которых крепится к кровельному покрытию саморезами.
• Затем штрабу заполняют кровельным герметиком или цементным раствором.

• Если кровля имеет гидроизоляционный слой, то его загибают на стену и битумным или силиконовым герметиком наклеивают под планку.
• Если планки примыкания стыкуются по длине, то нахлест должен быть не менее 100 мм.
• Есть способ примыкания к стене, выполняемый из двух специальных фартуков методом наложения. В этом случаем выемка в стене не нужна.
• Под него заводится нижний и сцепляется с верхним замковым соединением.
• Нижний фартук крепится специальными кляммерами, которые прикручивают к кровельному покрытию саморезами.
• Все места соединения элементов обрабатывают силиконовым герметиком.
• Для устройства примыканий натуральной черепичной кровли используют специальную ленту из гофрированного алюминия. Пластичность материала позволяет ему повторить профиль черепицы. Гидроизоляцию обеспечивает залитый в шов горячий битум.

Примыкания мягкой кровли

• Устройство узла примыкания мягкой кровли к стене начинается также с устройства штрабы на стене, выполняемой на высоте 200 – 500 мм от поверхности кровельного покрытия.
• По периметру линии примыкания крепится антисептированный треугольный брусок. Он призван обеспечить плавный переход кровельного покрытия на стену, который создаст дополнительный барьер для подтекания влаги.

• Место сопряжения очищают от пыли и промазывают праймером.
• Затем мягкое покрытие кровли накладывают на брусок.
• На герметик или битумную мастику приклеивают полосу для устройства ендовы. Обычно она имеет ширину 1000 мм и изготовлена из усиленного на разрыв рулонного материала (ендовый ковер). При этом полоса начинается от штрабы на стене, а другим краем не менее чем на 200 мм заходит на кровельное покрытие.
• Специальным валиком склеиваемые материалы прижимают и разглаживают.
• Завершающим этапом является установка металлической прижимной планки шириной 100 – 120 мм, имеющей отбортовку, входящую в штрабу. К стене ее крепят дюбелями.

Покрытия из мягкой и керамической черепицы

В случае с керамочерепицей узел примыкания кровли к стене обустраивается с использованием специализированной ленты особой гибкости, выполненной из алюминиевого сплава. В процессе установки эта лента легко принимает нужную форму, максимально плотно осуществляя примыкание мягкой кровли к стене. В получившийся шов заливается горячий герметик на основе битума, который после затвердения заполняет все полости, что обеспечивает оптимальный уровень непроницаемости кровли.

Примерно также выглядит и устройство примыкания кровли к стене в случае с мягкой кровлей. Здесь используется та же металлическая лента и специальный герметик, заливающийся в шов подогретым.

Метод флешинга

Идея метода заключается в создании трех слоев защитного примыкания: сначала на место примыкания и наносят слой эластичной мастики, затем к ней приклеивают армирующий слой их геотекстиля, а потом снова наносят мастику. Наложение каждого последующего слоя производят не ранее, чем через 3 часа (до 24 часов).

В результате получается очень прочный и абсолютно герметичный узел примыкания кровли к самым различным поверхностям. Такое примыкание служит более 20 лет и отлично работает в диапазоне от -40º до +75º.

Для получения надлежащего результата необходимо соблюдать следующие правила:

• До начала работ поверхности необходимо хорошо очистить от мусора, грязи и пыли.
• Если кровельный материал имеет посыпку, то в местах нанесения мастики ее необходимо счистить.
• Кирпичные стены штукатурят и ждут, когда слой штукатурки хорошо просохнет.
• Бетонные поверхности должны быть обработаны битумным праймером.
• Все неровности на оклеиваемых поверхностях удаляют, трещины и сколы заделывают герметиком.

Как выполнить работу правильно?

Будущая кровля должна не только надежно защищать дом от осадков и других погодных явлений, но и служить украшением здания. Поэтому при выборе варианта системы стропил учитывают климатические факторы, а монтаж производится в определенном порядке, позволяющем сделать конструкцию красивой, прочной и устойчивой.

Всю работу проводят в несколько этапов:

1. Фиксируют выбранный угол путем установки поперечной перемычки.

2. Следующий этап работ проводят на высоте. Для этого размечают место среза на мауэрлате и стропилах. После подготовки среза приступают к производству следующего стропила.
3. После того как две стропильные фермы будут готовы, их устанавливают по краям, после чего между ними натягивают шнур. Так определяют уровень монтажа промежуточных стропил.
4. Приступают к сборке остальных стропильных ферм. Шаг между ними должен составлять около 80 см. Сборку осуществляют прямо на балках.
5. Окончательный этап работ включает в себя установку подпорок и поперечных планок, монтаж систем пароизоляции, гидроизоляции и теплоизоляции. В последнюю очередь устанавливают обрешетку (основание для крепления кровельного материала).

Универсальный метод герметизации примыканий

Появление новых рулонных материалов с уникальными свойствами позволяют унифицировать заделку мест любых примыканий. При этом значительно сокращаются трудозатарты, а узел примыкания становится герметичным вне зависимости от типа и профиля кровельного покрытия.

Эти материалы представляют собой гофрированные полосы из свинцовой или алюминиевой фольги шириной 280 – 300 мм (длина – до 5 м), на которые нанесен клеевой слой. Их можно встретить в продаже под названием Вакафлекс, Flex Standart, Easy-form и другие. Эти удивительные материалы годятся как для нового строительства, так и для выполнения ремонтных работ.

Состав материалов выдерживает температуру от -50º до +100º.

Верхняя кромка ленты закрепляется на стене специальной планкой Вака, изготовленной из окрашенного алюминия. Штраба при этом не требуется. Верхнюю кромку планки изолируют герметиком.

Жидкая резина

Еще один надежный вариант. По сути, это мастика на основе битумно-полимерных компонентов. А точнее не мастика, а эмульсия на водной основе. Ее наносят вручную или пульверизатором. Она тут же затвердевает, превращаясь в прочное покрытие. Обладает эмульсия высокой эластичностью, и по виду очень похожа на резиновое основание. Отсюда, в принципе, и название материала.

Сам узел примыкание эмульсией не обрабатывают. Обычно ее наносят в виде кровельного материала, при этом сразу нанося на стену, создавая единое гидроизолирующее покрытие. На фото ниже показано, как наносят материал на плоскую крышу дома с помощью пульверизатора.

Гидроизоляция примыканий плоских рулонных кровель

В том, что касается плоских рулонных кровель, то гидроизоляция их примыканий к различным конструкциям часто очень быстро начинает приходить в негодность.

В настоящее время для ее устройства и ремонта широко используют жидкую резину, которая может наноситься как вручную (на небольших участках), так и методом холодного безвоздушного распыления (на больших площадях).

Этот материал может успешно использоваться как для устройства новых кровель, так и для ремонта старых. При нанесении на ремонтируемую поверхность, он мгновенно набирает толщину и образует долговечное эластичное и бесшовное защитное покрытие, представляющее собой монолитную резиноподобную мембрану.

Высыхая, резина намертво скрепляется с материалом основания.

Технологии состыковки крыши пристройки и дома

Места прилегания элементов крыши разнотипных строительных конструкций здания, к примеру, пристроек, козырьков, навесов, дымоходов, вентиляционных и зенитных окон подвергаются более интенсивным нагрузкам, чем стандартная кровля. Причина состоит в накапливании на узле примыкания веток, листьев и другого мусора. В зимний период там скапливается снег, а во время дождя по некоторым из этих конструкций сходят основные водяные потоки.

Планка (рейка) примыкания

Этот способ рекомендуется применять при совокупности следующих факторов:

• стена дома не имеет закладных деталей;
• пристройка не соединена жёстко с основным зданием, а усадка будет происходить неравномерно;
• скат крыши пристройки располагается под углом более 5º;
• в качестве кровельного материала используется металлочерепица, металлопрофиль, асбестовый шифер или черепица и т.п.

Оптимальным способом герметизации стыка будет использование внешнего фартука с дополнительным креплением через деревянную рейку.

Важно! Данный способ не рекомендуется к применению, если стены сооружения выполнены из бетонных панелей, так как штробирование существенно ослабляет такую конструкцию.

ФОТО: stroitel-kom.zp.ua Схемы различных вариантов примыкания планок к стене

Узел примыкания кровли к стене

Линия сопряжения кровельного покрытия и вертикальной поверхности стены всегда считается зоной повышенного риска протекания дождевой влаги и талой воды. Нередко при проведении укладки материала на обрешетку крыши рабочие просто задувают узел примыкания кровли к стене пенополиуретаном и закрывают декоративным козырьком. А через пару месяцев ветреной погоды появляются первые признаки протекания. И чем больше длина линии, по которой происходит примыкание кровли к стене, тем быстрее проявятся недоделки.

Примыкание рулонных покрытий

На выложенной различными рулонными материалами кровле места стыков со стеной можно обустроить несколькими способами. Одним из вариантов будет использование деревянной планки, плотно прижимающей рулонный стройматериал. Эту планку закрепляют саморезами с резиновыми наконечниками, использующимися для обустройства лучшей герметизации всех соединений на кровельном покрытии.

Высота примыкания в этом случае составляет не больше 20 см. Место соприкосновения стены и планки следует хорошо обработать герметиком на основе силикона. Для предотвращения образования впадин и порывов в местах соединения стеновой конструкции и рулонного материала, в углы между стенами и плоскостью крыши монтируют дополнительный деревянный элемент, затем укладывают усиленный термоизоляционный слой.

В итоге получается изделие, напоминающее с виду валик. Оно сохраняет целостность рулонного материала, повышает срок эксплуатации всей кровли и дополнительно утепляет стыки. Во время возведения утепленной крыши на стену заводят каждый слой кровли, после чего уже кладут финишное покрытие. К теплоизоляционному слою это не относится.

Также существует относительно новый способ создания примыкания кровли к стенам. Этот метод, по сути, является обработкой поверхности эластичным герметиком, который укрепляет слой из геотекстиля и дополнительного герметичного слоя. Так можно создать максимально непроницаемое и прочное соединение, для этого достаточно лишь верно подобрать материалы.

Как правильно заделать место примыкания кровли к стене

Наиболее проблемным считается торцевое сопряжение вертикальной кирпичной кладки и края листа кровельного материала. Линия стыка подвергается более интенсивному воздействию дождевой и талой воды, чем остальная крыша. Даже небольшой дождик чаще всего приводит к тому, что вода стекает по вертикальной стене и обрушивается на линию примыкания кровли к стене здания.

Чаще всего место примыкания заделывают следующими способами:

• Декоративным накладным козырьком с достаточно широкими полями перекрытия;
• Если используется мягкий кровельный материал, край заворачивают на стену и заклеивают мастикой;
• Используют специальный уплотнитель из гофроалюминия, такой вариант часто применяют для волнистого шифера или металлопрофиля, если необходимо работать с высокой «волной».

В подавляющем большинстве кровельное покрытие и стена изготовлены из разных материалов, поэтому даже самый прочный и жесткий шов в зоне примыкания кровли к стене неизбежно разрушится из-за температурных напряжений.

Герметизирующие ленты

Эти уникальные материалы на строительном рынке появились относительно недавно. По сути, это битумно-полимерная смесь, сформированная в полосу, которую с двух сторон покрывают клеящим составом. Ее просто наклеивают в зону примыкания, как это показано на фото ниже.

Необходимо отметить, что такой материал представлен двумя разновидностями: для внутренних и наружных работ. Понятно, что на крыше требуется второй вариант. Он покрыт с одной стороны защитным УФ-слоем, который предохраняет ленту от негативного воздействия солнечных лучей.

Отметим, что этот вариант герметизации стыков достаточно надежный. С лентами легко работать, нет надобности использовать дополнительные крепежные изделия, потому что она самоклеящаяся. Единственное требование – это чистая поверхность, к которой она будет приклеиваться. Поэтому стену и кровельное покрытие надо обязательно хорошо очистить. Если это мягкая кровля с посыпкой, то от последней придется избавиться на ширину участка приклеивания.

Добавим, что защитные пленки примыкания кровли сегодня очень популярны. Производители предлагают огромнейших их ассортимент в плане цветового оформления. Подобрать необходимую ленту под цвет кровельного покрытия не составит особого труда.

И еще одно достоинство – самоклеящийся скотч из битумно-полимерного состава является отличным гидроизоляционным материалом.

Варианты заделки места примыкания материала кровли к стене

Из-за микроскопических подвижек главным материалом для герметизации линии примыкания считаются:

1. Силиконовые герметики и уплотнители на органо-кремниевой основе. Они обладают прекрасной адгезией и дают высокую эластичность шва, при отсутствии воздействия ультрафиолета солнца шов из силикона в зоне примыкания кровли способен простоять не менее десятка лет;
2. Битумные и полиуретановые мастики используют для наклейки мягкой кровли и стыковых лент, при правильном применении дают очень плотное и нежесткое соединение;
3. Полимерные и резиновые уплотнители плохо переносят высокие температуры и солнечные лучи, но в ряде случаев незаменимы для уплотнения козырьков в местах примыкания кровли на стене;
4. Композитные алюминиевые или медные ленты, выдерживающие относительно высокую температуру. Являются специально разработанным материалом для уплотнения участка стенки дымохода и примыкания материала кровли.

Герметизация стыка в месте примыкания профнастила к стене

Наиболее сложной ситуацией считается схема, при которой кровельный материал имеет примыкание боковым краем профнастила или металлочерепицы к вертикальной поверхности стенки. Для заделки шва используют накладной карниз, закрепляемый на стене одной полкой, а второй полкой прижимающей край кровли. Обустройство места примыкания выполняется в следующем порядке.

На высоте 10-15 см над уровнем кровли в стене вырезается с помощью перфоратора или болгарки с установленным кругом по камню желоб сечением 3х2 см. Точную разметку линии желоба можно получить, если уложить карниз с резиновой прокладкой на кровлю в зоне примыкания к стене. Нижний край желоба необходимо аккуратно скруглить или выполнить в виде уклона. Желоб выполняется на всю длину уложенной кровли. Вырезанная канавка потребуется для того, чтобы закрепить верхний край уголкового карниза по всей длине кровли. Этот нехитрый прием позволит спрятать шов между полкой карниза и стеной в толщу камня. Вода, стекающая по стене, и даже косой дождь не смогут перетекать в пространство между камнем и металлом.

Чтобы закрепить карниз, потребуется с помощью перфоратора пробить через каждые 30 см отверстия под установку пробок, деревянных или пластиковых. После выполнения этой операции необходимо подготовить поверхность крыши, примыкающей к стене, под установку карниза. Самым простым способом является укладка слоя цементно-песчаного раствора и аккуратное выравнивание планкой волнистой поверхности. Если край настила в зоне примыкания к стене имеет ровную поверхность, от этой операции можно отказаться.

На поверхность профнастила укладываем резиновую прокладку и устанавливаем уголковый карниз. По размеченным местам под пробки в стене сверлим в металлической стенке отверстие под саморезы. На последнем этапе наклеиваем с помощью герметика прокладку на край профнастила и наносим тонкую полоску силикона на поверхность желоба, после чего устанавливаем карниз на место примыкания и фиксируем с помощью саморезов.

Нижняя полка карниза обычно не крепится к резиновой прокладке. Это позволяет избежать обрыва приклеенной прокладки и разгерметизации стыка при деформации кровли, под нагрузкой полка просто скользит по поверхности резины. При правильном выполнении монтажа прижимающего усилия металлического уголка достаточно, чтобы обеспечить защиту от влаги.

Заделка места примыкания мягкой кровли

Обустройство места примыкания мягкой кровли к стене можно закрыть и герметизировать с помощью нескольких простых операций. Укладка мягкой кровли должна выполняться с нахлестом на стену. Нахлест приклеивается на стену, по возможности с вынесением части полотна кровли на парапет. По поверхности парапета уложенная кровля крепится с помощью планки. Наклеивание выполняется с применением горячей битумной мастики.

При заделке стыка в случае примыкания мягкой кровли к стене боковым краем, размер нахлеста полотнища на стену выбирают таковым, чтобы сложенный вдвое край был по размеру равен высоте карниза, которым будет закрываться стык. Использование декоративной накладки размером 10-15 см значительно улучшает внешний вид. Если последнее не имеет особого значения, или заделку зоны примыкания необходимо выполнить на бетонной плите, на крыше, проще и надежнее заклеить стык пластырем из геотекстиля, уложенным на битумной мастике или клее. Чаще всего используют 3-4 пластыря с обязательной процедурой прикатывания наклеенного покрытия с помощью резинового валика.

Заделка стыка края кровли в месте примыкания к поверхности дымовой трубы

Особенно требует тщательной заделки проход дымохода через кровлю из-за колебаний температуры самой трубы и частично контактирующих с ней конструкций. Схему заделки выбирают в зависимости от материала трубы, кровли и способа, которым реализован проход через кровлю.

Если верхний участок трубы сложен из кирпича, и для покрытия крыши применяются негорючие материалы – шифер, профнастил или металлочерепица, в этом случае проще всего выполнить заделку места примыкания кровли по приведенной на рисунке схеме, с небольшими дополнениями. Прежде всего, узел прохода через кровлю в обязательном порядке дополняется термоизоляцией в виде пояса на трубе из листового асбеста, толщиной 10-12 мм. Гидроизоляция в месте контакта с горячей поверхностью кирпича может заделываться высокотемпературным герметиком без использования традиционных битумных или полимерных мастик и пленок.

Согласно нормам противопожарной безопасности, удаление горючих материалов от элементов дымохода должно составлять не менее 35см. Кроме того, между стенками деревянной коробки на стропилах под вывод дымовой трубы обустраивают слой изоляции из базальтового волокна.

Проще заделать место примыкания для цементно-асбестовой трубы. В этом случае вокруг трубы выполняется кольцевая отмостка из куска профнастила, и стык заделывается цементным раствором с добавкой асбестового или базальтового волокна.

Насадки из теплостойкого силикона можно использовать и для дымовых труб из металла, но только при условии, что температура стенки трубы не превышает 230 о С. Это температура начала обугливания сухой сосновой щепки, если приложить ее к металлической поверхности.

Более надежным способом заделки места примыкания будет специальная металлическая насадка на дымовую трубу. Хорошее рассеивание тепла с поверхности металла позволяет устанавливать переходник непосредственно на профнастил или металлочерепицу с прокладкой из высокотемпературного силикона. Для кровли из полимерных материалов и мягких рулонных покрытий такой вариант лучше не использовать, даже при наличии теплоизоляции, ее может быть недостаточно, и насадка проплавит покрытие.

Разновидности крепежа

При креплении стропил односкатной крыши применяется три вида крепежей: крепежные метизы, деревянные соединительные элементы и металлические элементы. Рассмотрим подробнее.

Крепежные метизы

Крепежные метизы предполагают вбивание или ввинчивание в дерево. При соединении стропил с мауэрлатом или верхней обвязкой используют:

• Ершенные гвозди длиной 150-200 мм. Данный метод появился давно и отличается простотой.
• Кровельные скобы п-образной формы. Метод также надежен и прост.
• Саморезы и шурупы.
• Болты. Ими крепят сквозные крепления.

Деревянные соединительные элементы

Деревянные соединительные элементы применяются для скользящих креплений. Этот способ применяется для домов из бруса.

Вся конструкция имеет возможность «дышать» под воздействием погодных условий. Применяются следующие элементы:

• Косынки – треугольные накладки, повторяющие по форме угол крепления конька и стропил.
• Ригели – деревянные доски-накладки с подрезанными на угол наклона стропил краями.
• Нагели – деревянный крепежный элемент, работающий на сдвиг.

Металлические детали

Металлические крепежные детали из оцинкованной стали применяют в современных постройках. Они надежны, прочны и долговечны.

Дополнительно применяют пассивированные соединительные элементы, хорошо защищенные от коррозии. Применяют следующие типы креплений:

• Металлические уголки для дерева.
• Перфорированные металлические пластины (используют для крепления стропил в месте стыка).
• Металлический ассиметричный уголок.
