Схема подключения блока из розеток и выключателя

Важно знать до начала работ

1. Следует наблюдать за состоянием изоляции проводов, и не использовать в работе повреждённые экземпляры.
2. Строго запрещено перекусывать кусачками провода под напряжением.
3. В местах, где ранее уже была проложена проводка нельзя заниматься долблением стен, их сверлением или резкой.

Любое касание отверткой с проводами ноля и фазы неизбежно провоцирует замыкание в сети.

Стандарты установки розеток:

• не ниже 20 см от пола;
• на каждые в 6–10 кв. м. комнат жилья делается одна розетка.

Чтобы устанавливаемая система служила долго важно верно выбрать подключаемые провода и кабели, и уложить их как надо.

Для этого стоит принимать во внимание:

1. Мощность всех будущих энергопотребляющих приборов в квартире или доме. Показатели всех устройств просто складываются вместе. Необходимо знать и какова предельная мощность выделенная сетью.
2. Выбор типа провода или кабеля зависит от метода их укладки: открытого или внутреннего. Необходимо определиться, какая прокладка подходит конкретному месту электромонтажа.
3. При прокладке проводки не стоит укладывать провода, переплетая пучками.

Конструкция и места монтажа розеточных блоков

Устройство блока отличается от стандартной розетки лишь количеством посадочных мест. Блок включает пластиковый корпус и внутренние элементы, в число которых входят терминалы с клеммами и контактами. К последним присоединены пружины для вилок.

Большая часть современных блоков снабжена контактами заземления. Эти контакты обеспечивают безопасность системы, позволяют уменьшать напряжение подключенных к блоку потребителей.

Существует 2 вида блоков:

1. Устройства для организации скрытой электропроводки. Монтируются вглубь стены с использованием модуля в виде стаканов для подрозетников.
2. Устройства для создания открытой проводки. Такие блоки устанавливаются на стене. Для этого используется пластинчатый подрозетник.

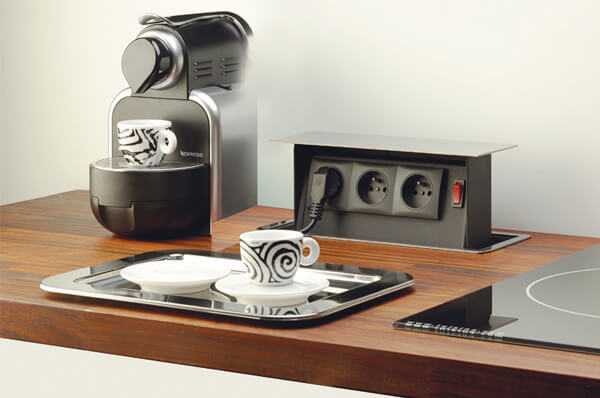

Помимо указанных выше видов розеточных блоков, выпускаются еще и выдвижные устройства, которые предназначены для установки в мебель (блок розеток можно вмонтировать в стойку, стол, шкаф и т. д.) и применяются по мере необходимости. Принципиально эти устройства не отличаются от наружных и внутренних блоков.

Розеточные блоки нередко монтируют в кухонных помещениях. Расположены такие устройства обычно на высоте 10 – 15 сантиметров от уровня мебели и на высоте 30 – 60 сантиметров от пола. Такие розеточные блоки удобны, когда речь идет об использовании относительно маломощных потребителей (холодильник, мелкая бытовая техника, вытяжка). При организации электропитания в жилых комнатах розетки устанавливают возле крупных потребителей: за телевизором, возле рабочего стола.

Группы розеток из трех точек часто встречаются в санузлах. Однако такие блоки должны оснащаться влагостойкими корпусами. Расстояние от розетки до источника воды не должно быть меньше 60 сантиметров.

Установка розетки в стену

На сегодняшний день розеточный блок на 2, 3 или 4 электрические точки устанавливают на кухне или в зале за телевизором. Ваша панель может быть горизонтальной или вертикальной. Если вы решите установить подобный блок розеток в стене, тогда в дальнейшем сможете подключать разнообразные бытовые приборы не через переходник, а отдельно.

В этой статье вы узнаете, как правильно выполнить установку и подключение блока розеток в доме своими руками.

Основные нюансы

На сегодняшний день стены каждого дома могут быть выполнены из разнообразных материалов. Именно из-за этого технология установки розеточного блока может быть достаточно разнообразной в зависимости от материалов стены. В статье мы постарались объяснить каждый этап по отдельности.

Сейчас мы занимаемся рассмотрением только технологии установки и подключения розеточного блока. При необходимости вы также можете воспользоваться комбинированным вариантом подключения. О выполнения монтажа комбинации розетки выключателя мы поговорим отдельно.

Чтобы практически каждый человек мог понять, как правильно установить и подключить блок розеток своими руками мы предоставим вашему вниманию пошаговую инструкцию от А до Я с фото примерами и видео, которые значительно упростят вашу задачу.

Читать далее: Как сделать функциональный экран под ванной схемы с полками

Что понадобиться:

• розетка
• электропровода (выбирать стоит с сечением минимум 2 кв.мм.)
• подрозетник

Итак, после выбора места для розетки и отключения тока, переходим непосредственно к монтажу:

• Размещаем расстояние от пола 30–100 см. Карандашом отмечаем место установки. Считаем расстояние от распределительного щита до обозначенного места и определяем сколько метров проводки необходимо.
• Устанавливаем в патрон дрели специальную насадку для сверления отверстий, соответствующую типу стены и работе с электроарматурой.

• Включите дрель, если нужно возьмите удлинитель, который подходит по мощности для используемой электродрели.
• Наденьте защиту (очки и, по возможности респиратор) и высверливайте необходимое отверстие в стене.
• Сделайте канавку под электропровод. Используйте «болгарку» с соответствующим диском или проштробите канавку при помощи зубила и молотка.
• Затем подрозетник (через который вытаскивается проводка) устанавливается и фиксируется в готовом отверстии.

• Уложенный в канавку провод и все сколы и углубления в области подрозетника замазываются гипсом (алебастром). Ждём до полного высыхания.

Первая часть работы завершена.

Подключение

Открывают распределительную коробку. Затем при помощи клеммных зажимов подключают электропровод.

Не рекомендуется использовать метод скрутки проводов. На рынке достаточно удобных небольших клемм, рассчитанных на любое сечение провода. Лучше возьмите их — надежно и безопасно.

Способы соединения при помощи клемм

1. Снимите крышку с розетки. Ослабьте или открутите винты, которые будут зажимать провода. Вставьте концы провода (заранее зачистив их) и крепко зажмите винтами.
2. Винтики устанавливаемых лапок ослабляют и сводят к корпусу розетки, которая вставляется, и крепиться (в процессе затягивания винтов) в подрозетник. Лапки, разойдясь по сторонам, фиксируются к подрозетнику и держат конструкцию в стене.
3. Рекомендуется убедиться в подсоединении всех проводков.

Включайте питание, и тестируйте работу.

Установка розеток и выключателей в панельном доме

Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании (если здание проседает или его поведет).

Прокладка внутренней проводки требует штробирования стены. Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку.

Фиксируются коробки гипсовым раствором. Затем необходимо дать время раствору просохнуть, и продолжить процесс подключения электроарматуры.

Схема подключения розетки и выключателя

При правильном монтаже и с верно выбранными кабелями (если проводка уже есть, сделана профессионалом, и вы просто решили смонтировать самостоятельно розетку), если электрик сделал все нормально, то:

1. В гнездо, на котором написана «L» вставляется белый кабель, что соответствует понятию фаза и питание.
2. В гнездо, которое обозначено буквой «N» вставляется синий кабель, называют его ноль. И, соответственно, если контур заземления есть, то в розетке с заземлением вставляется желтый или желто-зеленый кабель «I_ _».

Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку. Белый (провод) от неё на букву L. Если коробка скручена не верно, то цвета могут не совпадать.

Как подключить розетку выключатель и лампочку указанно в инструкции к этим предметам. Соблюдая электрическую схему, процесс проходит быстро. Обычно схема поставляется вместе с розеткой или выключателем.

Схема подключения двухклавишного выключателя с розеткой

Схема подключения розетки выключателя и лампочки

Установка двойной розетки происходит немного иначе. Основное отличие двойных розеток от одинарных – это возможность подключить два электроприбора сразу. Двойные бывают 2 типов: сборные и стационарные.

Монтаж двойной розетки стационарного типа выполняется по описанной выше схеме. Необходимо лишь подключить кабели к разным пластинам. Если не выполнить данное условие есть возможность короткого замыкания при подаче тока.

Сборный тип двойных розеток немного сложнее установить. Помимо подготовленных инструментов понадобится достать кусок дополнительного провода. Его длина должна соответствовать той, что подключена к подрезетнику:

если в устройстве 3 провода (один заземления и два питания), для него нужно 3 дополнительных. Последние следует протягивать между подрезетниками. Тот, у которого есть выход главного провода, подсоединяются по паре кабелей к зажимам — от вспомогательного и основного.

Особенность силовых розеток в том, что они практически всегда устанавливаются для электроплиты. У них есть свои особенности и нюансы:

• подключаются такая розетка к отдельной линии, идущей от щитка;
• необходимым условием является способность линии выдерживать нагрузку не менее 40 ампер;
• отличительная особенность проводки — это значительная толщина;

Силовое устройство — способно выдерживать более мощные нагрузки.

Установка силовой розетки происходит следующим образом. Розетка прикрепляется в месте, где выходит силовой кабель. Практически всегда это рядом с местом плиты. Крепление происходит во всех отверстиях дюбелями. Защита розетки должна составлять не менее IP20. Изоляция и соединение выполняется при помощи скрутки и пайки. Для правильного подключения следует уделять достаточно внимания цветам. Это позволит без ошибок подключить заземление, ноль и фазу.

Способы подключения

Если подключают розеточный блок одной группы, используют шлейфовый метод. В данном случае речь идет о подключении всех участников группы к общей питающей линии проводки. Шлейфовая цепь предназначена для нагрузок не выше 16А.

В параллельном подключении от распредкоробки прокладывается пара кабелей:

1. Первый кабель идет как шлейф, подавая питание на четыре из пяти розеток пятиместного блока.
2. Второй кабель направляется к пятой точке группы розеток. Эта точка используется для питания мощной техники.

Преимущество комбинированного подключения в распределении рисков: каждая точка независима от работы находящихся поблизости других членов цепи. У комбинированной схемы есть только один минус, заключающийся в расходах на приобретение кабеля и повышенной трудозатратности электромонтажных работ.

И шлейфовый, и комбинированный метод можно применять для создания открытой или закрытой системы. Шлейфовая методика связана с проделыванием канала в стене, по которому пройдут линии и гнезда для разъемов. Комбинированный способ подразумевает прокладывание проводника PE по стене.

Использование кабель-каналов из пластика увеличивает безопасность системы. К тому же открытая проводка в кабель-канале выглядит эстетичнее. Большая часть каналов имеет перегородки, в которые и укладывается линия. Мониторинг за состоянием проводника можно проводить без проблем, поскольку канал оснащен съемными крышками.

Виды розеток и подрозетников и правила их монтажа

Наряду со стандартными силовыми розетками и выключателями, на рынке появились новинки и вариации этих предметов, значительно разнящиеся с предшественниками. Но основной принцип их работоспособности не изменился.

Розетки

Каждое устройство состоит из:

• контактов;
• основания (колодки);
• защитного корпуса.

Контакт — ключевой элемент, посредством которого передается ток от кабеля к контактам присоединяемого прибора.

В розетках делаются три провода: фазовый, нолевой и заземляющий. В старых их всего два — фаза и ноль.

Розеточная колодка — основание, на котором держатся контакты и защитный корпус. Когда розетка встраиваемая, на колодке имеются крепления для её установки в подрозетник.

Корпус — внешняя крышка с отверстиями для вилки.

Два типа устройств:

1. Наружная;
2. Внутренняя (в стене).

Процесс их подключения одинаков. Отличие только в способах креплении их на стене. Для устройств под закрытую проводку берут специальную коробку, куда вставляться сама розетка.

Виды проводки

Эти предметы разделяются на два типа:

1. Первый — под штукатурку. Высверливается отверстие либо в бетоне, либо в кирпиче. В это монтажное отверстие устанавливается подрозетник на штукатурку, или на алебастр.
2. Если есть какая-либо обшивка стены, то есть гипсокартон, либо МДФ панели, либо пластик и так далее используются подрезетники встраиваемые под ГКЛ. Диаметр высверливаемых отверстий 68 мм.

Читать далее: Сколько метров в рулоне обоев как посчитать квадратуру

Также под определенную линейку электрической арматуры (розетки, выключатели) используются специальные подрезетники поставляемые непосредственно производителем арматуры. Например, фирма ANAM — специализированные подрезетники.

Как установить блок розеток в стене: инструкция фото

Основные нюансы

Количество потребителей электроэнергии в жилище каждого человека постоянно растет: бытовая, кухонная, электронная и компьютерная техника требует подключения к источнику напряжения, за счет которого работает. Соответственно возрастает потребность в наличии необходимого количества точек электропитания (розеток).

Конечно, можно прибегнуть к помощи переносок и тройников, но внешний вид жилья от этого не станет более привлекательным. Лучшим выходом из данной ситуации является установка блоков розеток, которые смогут решить проблему подключения множества электрических приборов. В статье расскажем, как выполняется схема подключения блока розеток своими руками, дадим инструкцию по монтажу.

Блок розеток может состоять из трех и более точек электропитания

Работы, связанные с электросетями и коммутационными приборами требуют специальных знаний и определенных навыков. Существует два способа подключения розеточного блока:

• последовательное, оно же шлейфовое;
• параллельное, другое название – звездой.

Конкретный способ проведения монтажных работ зависит от материала конструкций. Стены могут быть выполнены из бетона, кирпича, дерева или гипсокартонных листов. В одних случаях понадобится штробление стен, в других — можно остановить выбор на открытой электропроводке.

Подготовка

Подготовительные работы начинаются с отключения электричества на участке, где будут проводиться электромонтажные работы. Когда речь идет о старых домах, в которых отсутствует автоматика, для отключения электроэнергии достаточно выкрутить пробки.

Для выполнения работ понадобятся следующие материалы и устройства:

• розеточный блок;
• декоративная планка;
• провода для перемычек и организации электропроводки;
• подрозетники для соединения в блоки;
• гипсовый или алебастровый раствор.

При выборе блока исходят из качества устройства, возможности выделенного подключения PE проводников.

Для монтажа блока розеток нужны такие инструменты:

• перфоратор с коронкой для бурения (70 миллиметров);
• строительный уровень;
• набор инструментов для электромонтажа;
• рулетка, линейка, маркер;
• емкость для раствора;
• шпатель.

Коронка для перфоратора подбирается с учетом материала, с которым нужно работать. Для разных типов материалов выпускаются различные по своим характеристикам и ценам насадки.

Монтаж блока розеток своими руками

Все действия по установке группы точек электропитания выполняются в строгой последовательности.

Разметка стен

Выполняют при помощи строительного уровня или линейки с маркером. Будущие каналы должны располагаться только вертикально или только горизонтально. Запрещается делать косые штробы под кладку кабеля

Важно точно разметить места под установку подрозетников. Между их центральными частями должно быть строго 72 см

В противном случае коробки не станут на место.

Штробление

Штробление стен под розетки

Подготовку каналов под укладку кабеля можно выполнять перфоратором, шлифмашиной, зубилом с молотком. Каждый мастер подбирает способ под себя в зависимости от наличия у него того или иного инструмента.

Принцип формирования штробы выглядит так:

• По линии разметки болгаркой делается рез с двух сторон. Если мастер работает перфоратором, с шагам 1,5-2 сантиметра вдоль линии делаются отверстия.
• При помощи молотка и зубила лишний бетон выбивается из стены, формируя каналы под укладку проводки.
• Технические выемки под установку подрозетников делают перфоратором с коронкой. Здесь также нарезают бетон, а затем выбивают лишнее зубилом и молотком. При необходимости выбирают глубину выемки. Периодически вставляют подрозетник в бетон, проверяя, насколько его края выступают над плоскостью стены. Нормой считается некоторое углубление элементов внутрь. Позднее лишнее свободное пространство заполнится строительной смесью.

Монтаж подрозетников

Вмонтированные подрозетники должны идти в уровень со стеной

Чтобы установить комплект подрозетников, желательно купить специальные пластиковые стаканы под них. Элементы фиксируют в гнёздах с помощью алебастрового или гипсового раствора. Его готовят из сыпучего материала, смешивая с водой в соотношении 4:1. Консистенция должна иметь вид густой сметаны.

Готовый раствор закладывают в гнездо бетонной стены и, выпустив в технические зазоры стаканов провода, монтируют те в стену

Важно отслеживать ровность установки стаканов при помощи уровня. Недопустимо, если они будут выступать над плоскостью стены

С помощью остатков строительной смеси максимально выравнивают стену вокруг будущего блока.

Раствор схватывается примерно за 2-4 часа. Для верности можно дать ему сутки на высыхание.

Особенности установки розеточных блоков в гипсокартоне

Установка розеток в гипсокартон требует аккуратности

Если накладной подрозетник нужно встраивать в стену из гипсокартона, здесь можно приложить меньше трудозатрат. Подрозеточный блок имеет специальные лапки, которые нужно просто прижать к ГКЛ-коробу по бокам. В свою очередь наружный выступ-ободок стакана просто не даст ему провалиться вовнутрь. Если в дальнейшем предполагается облицовка стены плиткой, нужно чтобы элемент выступал над плоскостью стены на толщину облицовочного материала.

На момент формирования гнезда под стаканы желательно не давить сильно на стену, чтобы не сломать её. Гипсокартон — материал относительно хрупкий.

Установка розеток в любой квартире

Стандарт установки

Расчет мощности

Выбор кабелей

Для пространств с повышенной влажностью выделяются некоторые особенности в работе по установке электроарматуры:

• розетки не монтируются меньше, чем в полуметре от заземленных частей: раковины, труб, батарей, арматуры;
• штепсельные розетки устанавливают в 50–100 см от пола;
• «надплинтусные» устройства (в них гнезда захлопываются крышкой после того, как вытащили вилки) монтируются не ближе 30 см от пола.

Подключение

При необходимости использования значительного числа электроприборов, компьютера и телефона устанавливают модульные изделия. Особенность их установки заключается в том, что все подключения в них сделаны параллельно.

Обычно их устанавливают в гостиной или на кухне. В гостиной традиционно прячут за телевизором, для кухни в последнее время появились очень интересные решения с утапливаемыми в мебель или в столешницу изделиями. Такие, прячущиеся в стол, модели могут использоваться и в других помещениях квартиры.

Особенности подключения электрики

Когда раствор окончательно затвердеет, приступают к подключению внутреннего блока розеток. Если розетка подключается по шлейфовому типу, провода идут от распредкоробки в первый подрозетник.

Концы кабеля очищают от оплетки с помощью острого ножа. Выполнять эту работу нужно очень осторожно. Хорошим подспорьем для решения задачи станет бокорез. При зачистке желательно оставлять немного кабеля про запас, чтобы можно было создать еще одно подключение, если возникнет такая потребность. Чтобы кабель не мешал, его можно свернуть в виде спирали и положить внутрь подрозетника.

Для создания смычек готовят фрагменты разноцветных проводов. При этом сечение смычек должно быть таким же, как сечение проводников линии электропитания. Проводники не должны быть чрезмерно длинными, так как в этом случае будут мешать нормальной установке розетки в монтажную коробку. Отрезанные провода зачищают от изоляционного слоя примерно на 1 сантиметр.

Через переходники подрозетников продевают провода. До этого нужно обеспечить нормальную проходимость переходников, для чего очищают от остатков гипсового или алебастрового раствора. Установка блока розеток пройдет проще, если концовки проводников загнуть по направлению к клеммам.

С блока снимают защитную крышку. После этого на 5 – 7 миллиметров припускают зажимные винты. Очищенный конец фазы питающего кабеля направляют к первой розетке. Следует иметь в виду расположение клемм. Далее PE проводник и нули питающего кабеля ведут ко второй розетке. Точно так же, как описано выше, подключают все остальные розетки. Гнезда нужно закручивать не слишком сильно.

Шлефирование розеток подразумевает четкое соблюдение принципа полярности контактов. От клеммы с фазой отходит фазный провод, от нуля — нулевой.

Читать далее: Оборудование для резки труб виды и особенности применения

К примеру, если в главной питающей точке блока силовых розеток при установке исчезнет заземление, последующие участники цепочки потеряют защитный ноль. В будущем, если на корпус попадет сетевое напряжение (при неисправности техники), напряжение передастся и на все другие корпуса электробытовых приборов, подключенных к сети.

Подрозетники с присоединенными жилами к клеммам устанавливают в отверстия в стенах. Конструкцию фиксируют боковыми зажимами. Далее тестируется надежность монтажа всех устройств. Используют строительный уровень и, если нужно, выполняют корректировки. На оголенные участки электропроводки наносят изоленту или обрабатывают их термоусаживаемой губкой.

Когда эта работа закончена, остается лишь окончательно затянуть саморезы, закрепить корпус в подрозетнике и установить декоративную крышку.

Подключение блока розетка + выключатель

«Штатное» место установки такого модульного изделия– в коридоре на перегородке, разделяющей ванную комнату и санузел. На одной панели размещены выключатели осветительных приборов в этих помещениях и розетка для электроприборов, которыми постоянно пользуются в ванной комнате. Изделие без защиты от влаги использовать в ванной комнате опасно, поэтому блоки без влагозащиты монтируют в коридоре.

Для подключения блока с двухклавишным выключателем осветительных приборов в санузле и ванной комнате требуется проложить к нему пять проводов от распредкоробки.

1. Заземляющий проводник на схеме показан светло-зеленым цветом, ноль – синим. Два эти проводника напрямую идут от распредкоробки до розетки.
2. Фаза обозначена красным цветом. Этот проводник подключается к розетке, затем перемычкой – на общий контакт входящей фазы выключателя.
3. Оставшиеся два провода подсоединяют на два коммутируемых контакта. Через них фаза подключается к осветительным приборам при нажатии клавиш. Это светильники в санузле и ванной комнате. Такая схема обеспечивает постоянную фазу, ноль и заземление на розетке, и фазу на нижнем контакте клавиш выключателя (ноль идет на осветительный прибор). На верхнем контакте фаза появляется при нажатии клавиш.

В распредкоробке делаются две скрутки проводов. На схеме они обозначены бежевым и желтым цветом. Скручиваются коммутируемые фазы с выключателя на отходящие на светильники фазные проводники. Ноль и заземляющий проводник берутся в распредкоробке с контактов, к которым подсоединена розетка в блоке.

Важно! Для изменения порядка срабатывания клавиш требуется поменять местами бежевый и желтый провода на выключателе.

Если предусматривается установка одноклавишного выключателя, из схемы нужно исключить бежевый или желтый проводники.

Использование трехклавишного изделия требует применение 6-жильного кабеля. Шестая жила кабеля подсоединяется на третий коммутируемый контакт сверху вместе с бежевым и желтым проводниками.
