Советы по водоснабжению бани: как провести своими руками

Существует достаточно большое число способов построить водопровод в бане, от обычной резиновой трубы — времянки, проложенной по натянутой между зданиями проволоке, до серьезной саморегулирующей системы с подогревом и автосливом. Схема водоснабжения бани традиционно выбирается, исходя из условий эксплуатации, удаленности источника воды и периодичности пользования парилкой. Главное, чтобы зимой трубы и запорную арматуру водопровода не разорвало замерзшей внутри водой.


Простой зимний водопровод в баню

Воздушная прокладка временного водопровода в бане допускается только при условии утепления и регулярного постоянного пользования парилкой и водой. Но даже в теплом климате субтропиков Сочи зимой случаются морозы, поэтому рано или поздно, но такой водопровод перемерзнет. Поэтому все наземные и воздушные варианты можно использовать только летом, а для зимней дачи водопровод потребуется укладывать в грунт.

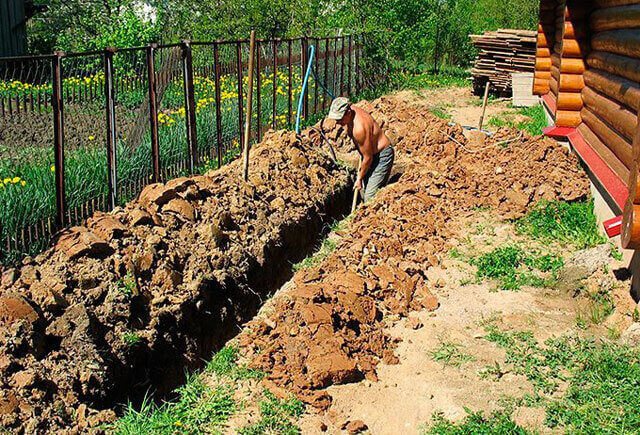

Укладка трубы в сухой грунт

Первое, на что необходимо обратить внимание, перед тем как провести воду в баню, это уровень грунтовой воды-верховодки. Наиболее древний и проверенный способ прокладки водопровода для парилки безо всяких лишних премудростей и ухищрений требует выполнения двух условий:

  • Максимально сухой и плотный грунт, с низким уровнем поверхностных вод;
  • Трубы для водопровода в баню должны быть только из полиэтилена, никакого полихлорвинила или полипропилена.

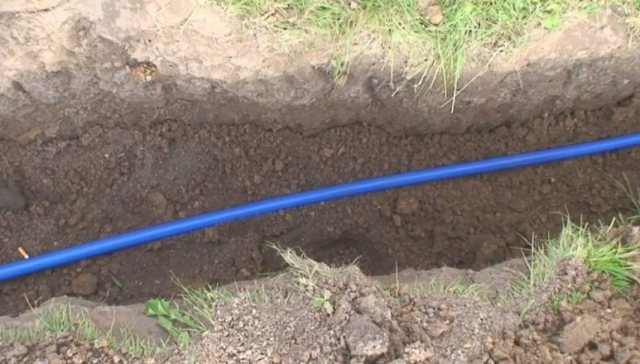

Уложенная на глубину не менее 50 см полиэтиленовая водопроводная труба оказывается достаточно гибкой и эластичной, чтобы выдержать давление замерзшей воды без повреждений. Единственным уязвимым местом в водопроводе для бани остаются детали металлической арматуры – краны и сгоны, с помощью которых традиционно соединяют отдельные ветки системы водоснабжения.

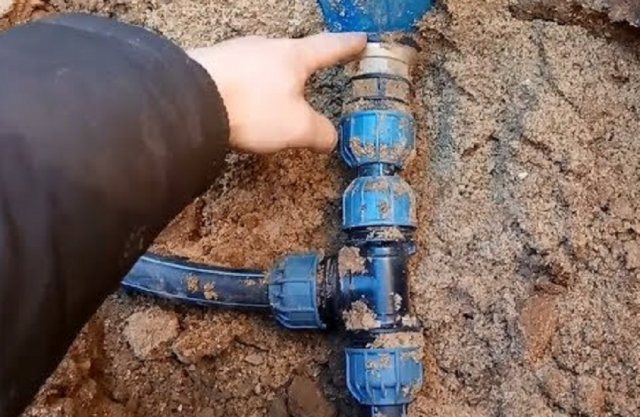

image Совет! Чтобы избежать разрушения от ледяных пробок, участок водопровода из полиэтилена, проложенный по неотапливаемому помещению, стыкуют не стальными сгонами и муфтами, а паяют встык, в виде одной сплошной магистрали.


Варианты размещения помещения

Оптимальное расположение душевой – смежная комната с парной.

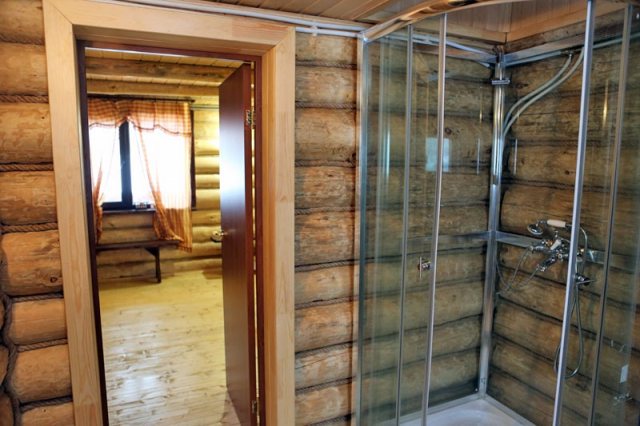

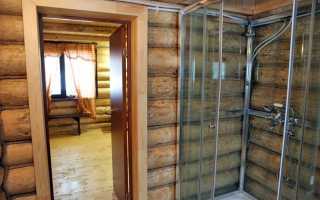

Душ в бане – фото

Помещение не должно быть проходным, если предлагается круглогодичное использование, то нужно сделать отопление. Обогревать можно как во время топки бани с помощью встроенного в котел теплообменника, так и автономно.

Подключенный теплообменник

Для автономного обогрева лучше использовать обыкновенные безопасные электрические калориферы (быстро и дешево) или сделать водяное отопление всех дополнительных помещений бани.

Электрические калориферы

При желании можно в углу комнаты поставить душевую кабинку или просто отгораживать место принятия водных процедур раздвижной шторой. Конкретный вариант и размер помывочной зависит от размеров бани и финансовых средств застройщиков.

Труба зимнего водопровода с клапаном

Для местности, где бывают морозы более -20оС зимой, водопровод в бане без отопления можно просто дооборудовать диффузионным сливным клапаном. Процесс обустройства клапанного слива выглядит следующим образом:

  • Под полиэтиленовой трубой водопровода, в удобном месте, можно даже в помещении бани, пробивается в грунте мини-скважина на глубину промерзания плюс 50-60 см. Диаметр пробитого отверстия чуть больше диаметра водопроводной трубы;
  • В зоне над мини-скважиной в полиэтиленовую магистраль впаивают U-образное колено, тоже пластиковое. В нижней точке колена врезают штуцер, на который и одевают сливную пластиковую трубу, длиной, равной глубине мини-скважины;
  • На конец сливной трубки одевают чехол из плотного геотекстиля. Внутрь мини-скважины засыпают небольшое количество песка, чтобы торец сливной трубы, подключенный к колену водопровода, слегка упирался в песчаную подушку.

Совет! Перед тем как сделать скважину для воды в бане, нужно будет провести небольшую разведку глубины залегания водяных пластов. Иначе вместо слива в грунт можно попасть на подземный ключ, и тогда вся выполненная работа и усилия будут напрасными.

Понятно, что при работе под давлением часть воды, идущей по пластиковой трубе водопровода, попадет в грунт. Но это будет совсем небольшое количество, не более 20-25 л в течение целого дня активного пользования баней. После того как вентиль на входе будет перекрыт, вся оставшаяся в трубе зимнего водопровода влага начнет стекать в колено. Через 20-30 минут вода начнет замерзать, расширяться и выдавливать излишки в грунт. Никаких негативных последствий для водопровода бани не наступает.

Использование ИК излучателей

Когда работают инфракрасные обогреватели, а не печь, их лучи нагревают только предметы, не оказывая воздействия на температуру окружающего воздуха. В обычной сауне все вокруг нагревает горячий воздух, получающий температуру за счет камней, которые раскалила печка. Газовая или электрическая печь, нагревая до высокой температуры (не менее 80 °С) воздух традиционной бани или сауны, обычно использует большое количество энергии. Для хорошего нагрева печи нужно много времени (около полутора часов).

Предварительный нагрев ИК сауны длится 15 минут, поэтому ее работа более экономна (до 50%), чем работа печи. Постройка сауны, в которой планируется газовая или электрическая печь, займет много сил, времени и финансовых затрат, а покупка ИК обогревателя будет быстрой и ненакладной. Обогреватели компактны, не требуют специальных знаний для монтажа. Во время отдыха нет необходимости постоянно следить за тем, как работает электрическая или газовая печь.

Владельца и его гостей, наслаждающихся отдыхом, не будут беспокоить головные боли, которые могут возникнуть в результате горения кислорода в печи. Гарь от сжигания газа, которую выделяет во время работы газовая печь, не образуется во время работы ИК обогревателя. И он не сушит воздух так, как газовая или электрическая печь, влажность в помещении остается неизменной.

Устройство приборов основано на электромагнитном излучении, близком по мощности к нормальной комнатной температуре. Самый мощный известный человечеству ИК излучатель – Солнце, его инфракрасный спектр занимает около 50% всего излучения. К такому выводу пришел еще в 1800 году известный астроном Уильям Гершель.

ИК излучатели для бани или сауны впервые предложил использовать доктор Тадаши Ишикава. Прежде чем было начато их массовое производство, они в течение 14 лет проходили научные испытания и исследования. Опыты, начатые в конце прошлого столетия, подтверждают, что нагреватели, в которых есть ИК излучатели, абсолютно безвредны для организма человека.

Материал для разных частей водопровода в бане

Зачастую, перед тем как строить зимний водопровод в бане своими руками, возникает проблема выбора подходящего материала труб. Ответ на вопрос не столь очевиден, как может показаться. Например, для разводки воды в бане для душа помывочного отделения идеально подходят полипропиленовые трубы №25. Пластик легко паять и прокладывать в самых труднодоступных местах, поэтому большую часть водопровода в бане выполняют именно из полипропилена.

Для зимнего водопровода, проложенного в грунте между колодцем и зданием бани, полипропиленовые трубы приходится серьезно утеплять и оборудовать обогревом. Если вода будет регулярно замерзать внутри емкости из полипропилена, то через 20-25 циклов замораживания — размораживания на участках сварки появятся трещины, и через пару лет баня останется без водопровода. Лучше сразу заменить их полиэтиленом, обладающим потрясающей пластичностью даже при -50оС.

Внутри бани пластик можно использовать без ограничений. При закрытом вентиле подачи воды и открытых кранах вода в любом случае сойдет в нижнюю точку водопровода, которую, как правило, оборудуют линией сброса жидкости. Исключением является переход от коллектора водопровода к кранам и баку для горячей воды внутри парилки. Эту часть водяной магистрали в бане изготавливают из полудюймовой стальной трубы.

Разводка труб внутри бани

Один из типовых вариантов укладки труб в помещении приведен на схеме ниже.

Вода заходит вовнутрь здания через пол или стену предбанника. Здесь же располагаются грязевой фильтр, кран слива воды из накопительного бака, обычно поднятого на чердак постройки. В конструкции водопровода предусмотрено три независимых системы слива:

  • Из накопительной емкости;
  • Из холодного контура бойлера;
  • Слив из горячего контура, соединенного с теплообменником печи.

Несмотря на кажущуюся сложность, схема достаточно проста и эффективна в работе. После глушения топки печи избыточное давление пара выдавит воду и из бойлера, и из водяного накопителя. Сливные краны, расположенные под черновым полом в бане, оставляют открытыми, что обеспечивает относительно полный выход жидкости из водопровода за короткий срок.

Наиболее распространенные схемы подключения труб в бане

Кроме материала и климатических условий, для прокладки зимнего водопровода потребуется учесть способ подачи воды для бани. Как правило, воду для парилки и помывочного отделения на даче можно подвести тремя способами:

  • От централизованной системы водоснабжения;
  • От скважины, пробуренной на удалении в 15-20 м от бани;
  • Забирать воду из колодца, расположенного на небольшом удалении от здания бани.

Подключение зимнего водопровода для бани во всех случаях несколько отличается от системы водоснабжения дачи или жилого дома из-за отсутствия постоянного отопления помещения. Наиболее сложным считается подключение зимнего водопровода к централизованной линии водоснабжения дачного поселка.

Классификация систем водоснабжения

Зависимо от времени использования системы водоснабжения делится на зимние, летние. Каждая из них имеет особенности.

Зимняя

Это универсальные трубопроводы, через которые жидкость будет поступать в баню независимо от температуры окружающей среды.

Преимущества:

  • постоянная подача жидкости;
  • не нужно постоянно отключать, включать систему;
  • трубы устойчивы к воздействию температур.

Недостатки:

  • трудоемкие земельные работы;
  • высокая цена.

Летняя

Это временные трубопроводы. Большинство владельцев частных участков со временем меняют их на зимние системы. Преимущества:

  1. Не нужно рыть траншеи. Прокладывается на поверхности земли.
  2. Допустимо использовать шланги из толстой резины.
  3. Можно проложить вокруг построек на территории участка.

Недостатки:

  • на зиму необходимо демонтировать шланги, складывать их в теплое помещение;
  • зимой использовать жидкость нельзя;
  • от заморозков шланги могут порваться.

Летние трубопроводы подходит для временного водоснабжения.

Схема подключения труб к бане и к магистрали

Если использовать водопроводные трубы из полиэтилена, то можно особо не опасаться за их целостность. Пластик выдержит любое замораживание. Сложнее дело обстоит с вентилем и фильтром, с помощью которых водопроводная труба подключена к центральной магистрали.

В этом случае единственным технически грамотным решением является строительство кессона или колодца, как на схеме.

Если баней пользуются раз в неделю, и рядом нет жилого, постоянно отапливаемого помещения, то без обустройства кессона просто не обойтись. Существует немало схем с обогревом зимнего водопровода, но их надежность оставляет желать лучшего. Особенно в ситуации, когда баня находится далеко за городом, куда хозяева выбираются зимой раз в неделю, или постоянно возникают перебои с электроснабжением.

В системе водопровода потребуется установить два сливных крана:

  • Один непосредственно после входного вентиля;
  • Второй – в нижней точке водопровода внутри бани.

После завершения парных процедур приходится опускаться в колодец, перекрывать воду на входе в водопровод и открывать дренажный кран. Но пока не открыт сливной кран-клапан внутри бани, вода не уйдет из системы. Нужно подняться в помещение и разблокировать его. Давление воздуха в магистрали выровняется, и остатки влаги, а это примерно 10 л воды, стекут в пластиковую емкость в колодце.

Как регулировать насосную станцию

Насос с гидроаккумулятором может регулироваться на давление включения/выключения двигателя. Заводские установки не совсем соответствуют требованиям бани, они рассчитаны на подключение бытовой техники, работающей при давлении воды примерно 2,2 атм. Рекомендуем уменьшить давление, это значительно уменьшит нагрузку на двигатель и увеличит емкость гидроаккумулятора. Как это делается?

  1. Снимите крышку клеммника, под крышкой располагаются две регулировочные болты с пружинами. Большой регулирует давление включения, маленький регулирует давление выключения насоса.
  2. При поворачивании болтов буду слышны щелчки, которые свидетельствуют о срабатывании механического пускового механизма.
  3. Отрегулируйте болты управления таким образом, чтобы насос включался при понижении давления примерно до 0,7 атм., а выключался при повышении давления до 1,2 атм.

Гарантируем, что такие простые изменения технических характеристик срабатывания увеличат срок эксплуатации насоса минимум в полтора раза. Кроме того, значительно уменьшится шумность во время работы. Обязательно перед входом в насос поставьте дополнительный фильтр воды.

Подключение водопровода от дома к бане

Ситуация значительно упрощается, если помещение парилки находится рядом с отапливаемым домом. В этом случае водопровод к бане можно проложить без особых ухищрений и перестраховок.

В качестве материала можно использовать полипропиленовые трубы, лучше всего марки «Стаби», армированные толстой алюминиевой фольгой. В доме трубу зимнего водопровода подключают к системе горячего водоснабжения. Можно подсоединить и к выводу холодной воды, но в этом случае для обогрева магистрали нужно будет одеть на соединительную муфту греющий элемент. Теплопроводности фольги будет достаточно, чтобы подведенное к трубе тепло распространялось на 5-7 м длины водопровода.

Для прокладки магистрали достаточно вырыть между домом и баней траншею глубиной 60-70 см, засыпать ее насыпной теплоизоляцией. Пластиковую трубу одевают в двухслойную полипропиленовую теплоизоляцию, укладывают на подушку и засыпают глинистым грунтом.

Если расстояние между баней и домом более 7 м, то нужно будет использовать саморегулирующийся греющий кабель. Пластиковую магистраль предварительно обтягивают металлической фольгой, далее спиралью наматывают кабель на 24 В, после чего одевается «чулок» теплоизоляции и укладывается в подготовленную траншею.

Понятно, что греть трубу зимнего водопровода в бане придется круглые сутки, поэтому для обеспечения пожаробезопасности для электрообогрева потребуется сделать отдельный понижающий трансформатор с автоматом защиты.

Водопровод в баню из колодца

Очень часто основным источником воды для бани на даче или на загородном участке остается обычный колодец, выкопанный достаточно далеко от помещения парилки. Брать воду из колодца приходится с помощью погружного насоса. Труба водопровода укладывается в грунт на глубину не менее 2 м и выводится в колодезную шахту через отверстие в боковой стенке. По этой же линии прокладывается резиновый гофр или шланг для питающей насос электропроводки.

Чтобы избежать размораживания зимнего водопровода, на насосе не ставят обратного клапана, а на входной линии в бане монтируют водосбросный воздушный вентиль. После завершения банных процедур достаточно открыть его на 10-15 мин., чтобы вода сбежала обратно в колодец. Жидкость может стечь и без воздушного дросселя, только процесс это будет достаточно долгим, и в сильный мороз воду на стоке в шахте колодца может прихватить льдом.

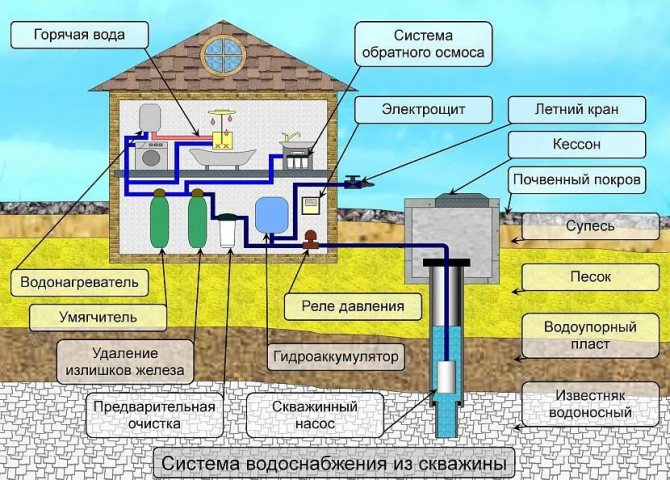

Обустройство водопровода от скважины до бани

Вторым по популярности способом является водоснабжение бани из скважины. Схема обустройства водопровода для бани мало чем отличается от системы для обычного жилого дома, но есть и свои хитрости.

Если в бане построена полноценная система канализации с отводом грязной воды в септик, то скважину под водопровод можно пробить и под зданием бани. Понятно, что в этом случае потребуется делать полноценный МЗЛ-фундамент с утеплением опорной ленты и отмостки.

Если скважина вынесена за переделы строения, то шахту придется оборудовать теплым кирпичным кессоном с двойным люком. Чтобы не заморозить вентильную арматуру водопровода, на оголовке скважины входной люк дополняют теплой створкой из пенопласта или пенополистирола толщиной в 70 мм. Стены кессона до самого дна можно утеплить ППС или ППУ.

Для сброса воды из водопровода на выводной магистрали погружного насоса устанавливают дренажный вентиль с коротким коленом-переходником, соединяющим трубу с шахтой скважины. Чтоб слить остатки воды, скопившейся в водопроводе в бане, достаточно открыть вентиль на 5-10 минут и не забыть закрыть его обратно.

Многие хозяева устанавливают дистанционно управляемые электроклапаны, чтобы не опускаться в кессон после каждой помывки в бане. Это удобно, но на практике ручные вентили оказываются надежнее.

Откуда можно брать воду

Источник Описание Иллюстрация
Открытые источники: река или пруд. Если, конечно, они есть на участке. Преимущества – ноль затрат. Недостатки — могут быть вопросы к качеству воды, увеличиваются риски засорения насосов. Забор воды из открытого источника
Колодцы. Для большинства бань – оптимальное решение. По качеству пригодна для приготовления пищи – вода из колодцев может применяться не только для бани, но и для жилого дома. Колодцы
Скважины. Могут быть неглубокими (на песок) или глубокими (на известняк). Губина первых не превышает 20 метров, конкретные значения зависят от геодезических особенностей местности и водного баланса грунтов. Преимущества мелких скважин – относительно невысокая стоимость. Недостатки – низкий дебет воды, большие риски замуливание скважины и засорения насоса. Если вода из скважин берется регулярно – риски заиливания уменьшаются, ил всасывается насосом, сетчатый фильтр очищается. Но если скважиной пользуются очень редко, то заиливание наступает быстро. Вторые скважины имеют самые высокие показатели по всем параметрам. Но есть у них и существенный недостаток – высокая стоимость работ. Глубина бурения может составлять несколько десятков метров и более. Скважины

При выборе конкретного места забора воды принимайте во внимание максимальное количество индивидуальных факторов – это аксиома любого планирования. Наш дополнительный совет – планируйте на несколько шагов вперед, не живите сегодняшним днем
