Установка наружной розетки своими руками

Что такое заземление

Под заземлением понимают намеренное соединение электрической установки или точки сети с заземляющим устройством. Розетки в частных домах, квартирах и на предприятиях давно являются заземленными. Раньше такие устройства называли «евророзетками» — технология зародилась в Европе.

Реализуемые в магазинах розетки имеют три клеммы — фазу, ноль (нейтраль), землю (трехполюсные устройства). Проводка в новостройках делается трехжильной по требованиям безопасности. Двухжильная проводка осталась в старых квартирах, на дачах, но и она активно заменяется современной. Разница между старыми и новыми розетками — в наличии третьего провода «земля».

Цели заземления в доме

Достоинством розетки является то, что заземляющие контакты первыми начинают работать, позже включаются проводящие ток элементы. Если в сети есть неполадки, электроснабжение изделия будет прекращено. Поставить изделие с заземляющим контактом — значит защитить электроприборы от скачков напряжения, которые могут повредить технику.

Комментарии:

Влад

Отличная статья. Все по делу и подробно. Я думал решать вопрос проводки в офисе можно только скрытой проводкой. Кабель-каналы и накладные розетки — это гораздо быстрее и дешевле, чем штробить стены.

Лёха

Из всех накладных розеток, что я устанавливал, лучшая по цене/качеству — это Viko, но у Легранда есть преимущество — кабель каналы с различной фурнитурой, поворотами, тройниками и прочими элементами.

Оставить комментарий Отменить ответ

Похожие записи

Схема подключения двухклавишного проходного выключателя – особенности, а также последовательность осуществления работ

Почему строители выбирают розетки Легранд или как не сэкономить себе в убыток

Чем отличаются УЗО и дифференциальные автоматы и что выбрать для оборудования щитка

Устанавливаем розетку в ванную комнату правильно

Особенности монтажа

Когда человек проживает в новой квартире, доме, жилье построено с учетом требований безопасности, электрические кабели в нем трехжильные. Подсоединить розетку будет несложно. Но при отсутствии третьего контакта придется заземлять провод — надо обратиться в управляющую компанию и пригласить специалистов. Меньшие расходы понесут жильцы верхних этажей.

Как провести заземление к розетке: варианты

В квартире, где заземление не предусмотрено, возможно проведение его двумя способами:

Если в квартире есть распределительная коробка, следует подвести кабель к ней или к щитку, фазу и ноль завести за устройство, а на выходе развести провода по местам постановки розеток.

Расположение фазы и ноля

Чтобы правильно и безопасно выполнить работы по монтажу розетки с заземлением, важно определить нахождение фазы и ноля. Перед началом поиска нужно отключить автоматы, чтобы обесточить линию или всю квартиру. Далее при помощи специальной отвертки выявляется фаза (лампочка или неоновый индикатор подсвечиваются) и ноль (света нет). Между ними будет находиться заземляющий провод.

Демонтировав старое устройство, можно выявить расположение фазы и нейтрали по цвету. Не перепутать их нахождение поможет окраска провода:

Четкого предписания, где будет находиться фаза и ноль, нет — их можно менять местами. Важно правильно закрепить провод «земля» на верхней или центральной клемме, а к двум оставшимся прикреплять фазу и нейтраль в произвольном порядке, чтобы замкнуть контур.

Запрещается устанавливать перемычку к клемме заземления от нейтрали — это опасно для жизни из-за риска попадания фазного напряжения на блок розетки!

Подключение проводов: специфика

В качественных изделиях провода крепко зажимаются специальными клеммами и не выпадают, но иногда приходится разбирать их и подкручивать крепежные элементы. Есть надежный способ свести работу к минимуму.

Необходимо согнуть зачищенные от изоляции провода в колечки 0,5 см в диаметре, подвести их под верх болтов. Так контакты будут незначительно греться, а зона касания защитных контактов и токопроводящих элементов станет максимальной.

Место для розетки

Прежде чем сделать заземление розетки и установить ее, нужно определиться с местом расположения устройства. Оно будет зависеть от предполагаемых для эксплуатации приборов. Часто ставят устройство на 30 см от плинтуса, но индивидуальные потребности тоже нужно учитывать.

Если для установления новой розетки придется повредить обои, стоит ставить ее у плинтуса для пускания по нему кабелей (подобное положение устройства будет неудобным). Для комнаты среднего размера достаточно 3–4 гнезд.

Инструкция по безопасности

Соединение проводов пайкой

Решив подсоединить строенный модуль, руководствуйтесь требованиями безопасности:

1. Выключите электричество и разорвите цепь.
2. Используйте приборы, инструменты с каучуковой или пластиковой изоляцией на ручках.
3. Соединяйте провода спайкой.
4. Проверяйте изоляцию кабеля, при необходимости поместите его в пластиковую трубку.
5. Обрежьте длинную жилу или скрутите ее в кольцо, спрятав в стене.
6. Нарастите короткий провод, скрыв контакты.
7. Для предотвращения короткого замыкания проверьте соответствие розетки и провода мощности и силе тока в цепи.
8. Монтаж тройного модуля в деревянном доме производите только в металлическом подрозетнике.
9. Модуль у двери располагайте так, чтобы выключатель был ближе к проему, чем розетка.

Соблюдение техники безопасности поможет качественно выполнить монтажные работы.

Способы проверки заземления

Крепкое присоединение устройства с заземлением не всегда обеспечивает его эффективную работу. Начинающий мастер мог ошибиться и неправильно соединить контакты. Для проверки следует удостовериться индикаторной отверткой, что фаза не подключена к заземлению. После прикладывания отвертки к фазе нужно прижать к сенсору изолированный провод. Если появляется яркий сигнал, заземление присутствует.

Запрещается касаться металлических деталей руками, пока идет проверка правильности установки розетки!

Самым надежным методом оценки качества работы является проверка ее специальными приборами, которые есть у электриков. При замерении напряжения вольтметром между заземлением и фазой, между фазой и нейтралью появляется показатель 220 вольт.

Монтаж розетки с заземляющим проводом

Когда в старом доме выполнялся современный ремонт, специалисты могли провести заземляющий провод, установить розетки, при этом кабель «земля» не был подключен. Нередкими бывают ситуации, когда во всем многоквартирном доме проводится улучшение электропроводки, и тогда кабель может стать востребованным.

Подобная ситуация значительно облегчает работу по монтажу розетки — важно только верно подсоединить все провода, соблюдая схему. Действия должны быть такими:

Заземление двойной розетки

Если двойная розетка предполагает применение одного общего подрозетника, то действия монтера по ее установке будут аналогичными. Заземляющий контакт, фаза и ноль подключаются по той же схеме, что и для одиночных розеток. Но когда двойную розетку делают из двух одинарных, порядок действий иной.

Разница в том, что блок розеток желательно скрепить между собой специальным шлейфом, а провода будут идти к следующей розетке от предыдущей. При нарушении работы провода в одном устройстве все последующие работать прекращают.

Чтобы не допустить этого, нужно проложить заземляющий кабель одним куском до самой крайней точки подключения. Напротив предыдущих розеток делают скрутки, а от них заземление будет направляться на соответствующие контакты.

Конструкция тройных розеток

Евророзетка тройная открытой установки

Изделия выполняются на основе корпуса и рабочей части – клемм с пружинами для вилки и контактов, устройством заземления. Современные евророзетки выдерживают силу тока до 16 А, стандартные – до 6 А. Розетки в одном корпусе отличаются большим диаметром круглых отверстий для вилочных стержней. Крышка устройств изготавливается из жаропрочного пластика, сердечник – из керамики. Для монтажа используется специальная горизонтальная и вертикальная панель.

Модули находятся на общем каркасе или на 3-х автономных, соединенных общей панелью. На сегодняшний день используется две модификации тройного блока розеток:

• С5. Конструкция без заземления в квадратном корпусе. Ставится под старые советские приборы, подключается к сети 220 В.
• С6. Евророзетка, выдерживающая напряжение 230-380 В. Совместима с техникой с евро-разъемами и вилками.

В зависимости от производителя тройной модуль имеет ширину от 212 до 220 мм, высоту от 72 до 80 мм. Размер устройства вместе с накладной рамкой – 160 мм в высоту.

Установка наружных розеток самостоятельно

Практически каждое помещение имеет в своем интерьере такой элемент электрооборудования, как розетки. Без них никуда, ведь что ни возьми — утюг или компьютер, его нужно куда-то включить. Из-за постоянно растущего количества якобы необходимых бытовых приборов, катастрофически стало не хватать этих же розеток.

В связи с этим ниже будет рассмотрен определенный тип приборов, который с успехом применяется не только в закрытых жилых помещениях, но и на улице во влажной среде.

Речь пойдет о розетках наружной установки. Их еще называют ― наружные, для открытой проводки.

Накладные розетки для кухни

Розетки в этой комнате размещаются тремя уровнями:

• Первый уровень. Служит для подключения большой техники (стиральная машина, электроплита и прочее). Высота установки розетки – 15 см.
• Второй уровень. Необходим для небольших электроприборов, которые потребуется часто перемещать (чайник, миксер, тостер и т. д.) Розетки размещаются на высоте от 110 до 130 см.
• Третий уровень. Служит для таких электроприборов, как вытяжка. Высота розеток – 200-250 см.

Степень защиты

Существуют наружные розетки для открытой проводки с разной степенью защиты корпуса от попадания влаги и других веществ.

Приборы с защитой IP 21 не имеют герметичного со всех сторон корпуса. Тыльная сторона открыта и при монтаже она прислоняется к плоскости стены.

В основном для влажных и других опасных помещений предназначены наружные розетки открытой проводки с абсолютно закрытым корпусом, имеющим защиту класса от IP 44 до IP 68.

Такие приборы имеют, как уже говорилось, литой пластмассовый корпус, крышку для изоляции токоведущих частей и резиновые вставки для лучшей герметизации. Все это должно защитить человека от поражения электрическим током и пожара — внутри и снаружи здания.

Конструктивные разновидности

Условия, в которых розетки используются, бывают разными. По этой причине конструкция наружных розеток делается наиболее целесообразной для конкретных условий. Поэтому можно систематизировать эти изделия электрической фурнитуры по таким критериям:

1. Материал клеммной основной части. Используется либо керамика, либо пластик. Для присоединения мощных электроприборов предпочтительнее керамическая основа. Она вообще не подвержена воздействию повышенных температур. Но ее недостаток — хрупкость. Поэтому при инсталляции керамических изделий надо избегать усилий, которые могут вызвать растрескивание керамики.
2. Количество пар клемм для присоединения штепселей. Минимальное, как очевидно, — это одноштепсельная розетка. Но блоки с числом присоединений более четырех используются редко, более популярны одинарные, двойные и тройные внешние розетки.

Варианты конструкции блока из четырех наружных розеток

Наружные розетки с усиленной защитой от влаги

Наружные розетки с усиленной защитой от влаги

Наличие/отсутствие отдельной клеммы для заземления. Ее конструкция зависит от соответствия модели розетки тому или иному стандарту, который в разных странах может отличаться. Хотя розетки, которые используются в нашей стране, могут быть как с заземляющей клеммой, так и без нее, подключение с заземлением существенно безопаснее. Особенно если вероятность прикосновения к корпусу велика и влажность среды выше нормы. Например, при пользовании стиральной машиной, утюгом и т. п.

Разновидности типов розеток и заземляющих клемм

Использование розеток с высокой степенью защиты.

В случае с полностью герметичной розеткой, при открученной верхней крышке, перед вами откроется внутренняя керамическая часть, на которой есть контакты и зажимы для проводов.

Эта внутренность легко может выниматься, что облегчает подключение проводов. Главное, что нужно сделать — приложить корпус ровно к стене и карандашом или маркером сделать разметку в отверстиях для крепления. Теперь убираем корпус и по разметке сверлим два отверстия под дюбели. Чаще всего — это дюбеля 6*40 мм. Притом пластмассовую часть дюбеля вставляем в отверстие сразу, а металлической — прикручиваем крышку. Когда крышка крепко держится на стене, можно сказать полдела сделано. Далее подключаем провода на клеммы внутренней части и вставляем ее в уже прибитый корпус. Прикручиваем крышку.

Монтаж розетки с защитой класса IP 21.

Теперь рассмотрим монтаж розетки открытой проводки с незакрытой тыльной частью. Здесь она нужна для подключения кондиционера. Как и в первом случае откручиваем крышку. Перед вами внутренняя часть с проушинами для крепления по бокам. Как видно монтаж велся коробом с последующей укладкой в нем проводов. Находим подходящее место для крепления и прилаживаем внутреннюю часть к стене.

После того как приложили, придерживая внутреннюю часть, аккуратно снимаем крышку. Делаем метки в проушинах и высверливаем отверстия в стене. Далее, вставляем пластмассовые части дюбеля в отверстия и, продев в проушины розетки металлическую часть дюбеля, закручиваем его. Теперь контактная часть уже на стене.

Переходим к подключению проводов. Здесь заранее дюбелями был прибит монтажный короб к стене для укладки проводов.

Подключаем провода и заводим их в короб. Плотно уложив их в коробе, защелкиваем крышку.

Короб необходимо выбирать такого размера, чтобы количество проводов легко помещалось в нем, иначе — это будет сплошное мучение.

В крышке вырезаем углубление для выхода проводов. Прорезь должна быть достаточной, но не слишком большой, чтобы выглядело эстетично. Надеваем крышку и закручиваем винт. С другой стороны короба, подключаем провода.

Сделать это можно тестером или прозвонкой. Если цепь не звониться накоротко, подключаем концы и подаем напряжение. Проверяем его присутствие.

Источник

Как установить наружную розетку с заземлением

Сегодня будем устанавливать наружную розетку с заземлением, которая представлена на фото ниже.

Как определить розетку с заземлением?

Это сделать очень просто. Нужно просто посмотреть на нее и если вы видите металлические выступающие контакты (обычно один сверху, а другой снизу), то значит данная розетка с заземлением. Если ее разобрать, то внутри вы найдете три контакта для подключения трех жил кабеля, один из которых соединен с описанными выше контактами.

Как установить наружную розетку с заземлением?

Как всегда все действия начинаются с ее разборки. Откручиваем центральный болтик и снимаем крышку. Остается только клеммная колодка. Смотрите фото ниже.

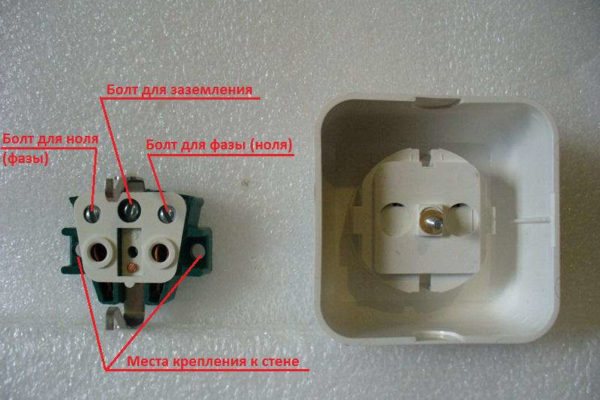

Вот три контакта. Центральный болт ТОЛЬКО для заземления, а боковые для фазы и нуля (полярность не имеет значения).

Расцветка жил прописана в ПУЭ и этих рекомендаций придерживаются большинство электриков. Поэтому во избежание путаницы и в первую очередь соблюдения безопасности всегда соблюдайте расцветку кабеля. Это позволит в дальнейшем разобраться в щитке следующему электрику и самим вам будет так удобнее.

Подключили розетку. Теперь крепим ее к стене. Если стена бетонная, то предварительно сверлятся под дюбеля отверстия.

Теперь нужно в крышке вырезать углубления для подходящего кабеля. Это делается ножом или кусачками в выделенных местах.

Подходящий провод прячем в гофре или кабель-канале. На фото ниже у меня кабель слишком сильно зачищен. Так делать не нужно. Зачищать его нужно меньше, чтобы черная оплетка заходила в розетку. Я просто не стал отрезать лишние два сантиметра, так как это у меня учебный стенд и провод был уже так зачищен под другое дело. Уж извиняйте меня! На практике стараюсь делать все аккуратно и красиво, чтобы клиентам нравилось и самое главное, чтобы было для них безопасно.

Если в вашем доме нет заземления то читайте, тогда эту статью: как установить наружную розетку без заземления?

Электрики, не трогайте оголенные провода мокрыми руками. Они от этого ржавеют.

Источник

Электрооборудование, свет, освещение

0 votes

+

Голос за!

—

Голос против!

Необходимость установки розеток вряд ли у кого-то может вызвать сомнения. Такой элемент имеется абсолютно в каждом доме. Практически не проходит и дня, чтобы данный разъем не был использован. Кроме того, существуют электрические приборы, которым просто постоянно необходимо быть подключенными (например, самый известный и популярный бытовой прибор — холодильник). В статье речь пойдет о том, как установить наружную розетку.

Монтаж наружной розеткиПроизводители наружных розеток

Розетки наружной установки legrandНаружные розетки ABBНаружные розетки Schneider Electric

Наверно, трудно найти человека, который не знал бы что такое розетка, а вот провести самостоятельный монтаж сможет не каждый. Ведь данная работа связана с риском для жизни, поэтому следует очень осторожно подходить к этому делу. Прежде всего, надо внимательно изучить технологию установки и типологию розеток.

Розетка штепсельная наружной установки

• Свое название «розетка» получила от аналогично названного элемента декора, который, в свою очередь, стал так именоваться из-за схожести с розой. Элемент закреплялся на стене или потолке и со временем любое изделие, закрепленное подобным образом, стали именовать именно так.
• Сегодня электрические розетки используются для подключения различных приборов, для работы которых требуется электричество. Главная особенность разъема заключается в том, что он предоставляет практически мгновенный доступ к току. Аппараты в такое устройство легко вставлять и вынимать за счет того, что у них имеется шнур с вилкой (или штепселем) на конце, а в розетке имеются отверстия под эти штырьки.
• Устроен разъем достаточно просто. Он снабжен корпусом (лицевой панелью), основой и токопроводящими элементами (пружинные контакты, клеммы). Может закрепляться как внутри стены, так и снаружи (так называемая накладная или наружная розетка, о креплении которой и пойдет речь).

Устройство наружных розеток

Итак, чтобы понять, как закрепить разъем на какой-либо поверхности необходимо разобраться в его устройстве. Чаще всего, местом установки элемента выступает стена, но допускается монтаж абсолютно на любую плоскость, в том числе и на пол, потолок, либо на предмет интерьера, например, в декоративном камине или встроенном шкафу, а также на улице. Основными элементами розетки являются три составных части:

• основание;
• токопроводящий механизм;
• лицевая панель.

Основание

• Это элемент, который закрепляется на плоскости, а к нему подсоединяются токопроводящие части и верхняя декоративная крышечка. Оно может быть выполнено из керамики или из пластмассы. У каждого материала имеются свои преимущества и недостатки. Так, керамическая деталь не будет поддерживать горение, что очень важно, когда речь идет об электричестве, также она отлично рассеивает тепло. Но ее существенным недостатком считается то, что она очень хрупкая и с ней следует обращаться осторожно, так как велика вероятность повреждения. Устанавливать такие розетки рекомендуется только внутри помещений.
• Конечно, современный пластик также может обладать свойствам негорючести, но на это обязательно обращать внимание при покупке, так как обычная пластмасса очень быстро возгорает, оплавляется и издает неприятный запах, а также выделяет вредные химические вещества в воздух (при горении). Негорючий элемент выполняется из поликарбоната, имеющего особые добавки. Такой материал очень прочен и не поддерживает процессы горения. Пожалуй, это все что необходимо знать об основании, так как для розетки оно не является главным элементом и служит лишь для закрепления на стене всей конструкции и для подсоединения к ней остальных элементов.

Токопроводящий механизм

• Наиболее важной частью устройства является токопроводящий механизм. Он может быть выполнен в трех модификациях: латунь без покрытия;
• латунь луженная;
• бронза.

• Также бывают разновидности, в которых латунные детали сверху имеют дополнительное покрытие. Следует отметить, что наименее надежными считаются контакты, выполненные из латуни без покрытия. Это проявляется в случаях, когда имеется обстановка повышенной влажности, а сам контакт соприкасается с проводами из алюминия. В результате происходит процесс окисления и снижается токопроводящая способность.
• Еще одним недостатком такого материала считается то, что по истечении непродолжительного времени детали плохо пружинят, что выглядит при использовании как разболтанная розетка. Иногда, чтобы предотвратить данный процесс, производители дополнительно устанавливают пружинящие шайбы на контакты, которые не позволяют лепесткам расходиться в стороны, а держат их вместе.
• Контакты из луженой латуни более надежны. Внешне они выглядят белым матовым металлом и меньше подвержены окислению и коррозии. Штырьки вилки достаточно надежно закрепляются в такой розетке и не болтаются.
• Наиболее надежными считаются контакты из бронзы, но очень редкие производители делают данный элемент из этого металла. Внешне они имеют более темный цвет и главное их достоинство в надежном закреплении вилки в разъеме, так как даже по прошествии долгого времени они не разбалтываются, а имеют отличные пружинные качества.

Одним из необходимых элементов токопроводящей части наружной розетки является заземление.

Его наличие позволит избежать многих проблем, так как существует достаточное количество бытовых приборов, для которых заземление – это первостепенный пункт. К такой технике относятся:

• нагревательные приборы, по той причине, что они выделяют много мощности (например, электропечи);
• техника, контактирующая с водой, так как влага – это отличный токопроводник (стиральные машинки);
• оборудование со сложным устройством, имеющее микросхемы, так как такие приборы чувствительны к статическому электричеству (компьютеры).

Заземляющий контакт практически мгновенно отводит возникающее свободное электричество в землю, в результате чего разряд не ударяет технику или даже человека. Приобретая розетку необходимо обязательно выяснить, имеет ли она заземляющие элементы. Внешне изделия без заземления обладают меньшей глубиной, а также их стоимость немного ниже продукции с заземляющими контактами.

Закрепление проводов в разъеме производится посредствам винтового соединения либо специальным прижимным механизмом. Отличия между ними заключается в том, что винты в процессе эксплуатации могут ослабнуть и их будет необходимо подтягивать, чтобы избежать нагревания розетки при увеличенной электрической нагрузке. Прижимная конструкция не требует дополнительных усилий со стороны пользователей, так как является саморегулирующимся устройством, то есть имеет способность плотно прижимать провод и обеспечивать надежный контакт на протяжении всего срока службы.

Лицевая панель наружной розетки

• И последний элемент, входящий в состав розетки – это лицевая панель. Данная деталь определяет внешний вид изделия. Выполняется она из поликарбоната, который относится к малогорючим материалам. Но это далеко не единственный выбор, современные производители предлагают продукцию, где лицевая часть выполнена из дерева, металла или стекла. Благодаря такому разнообразию, стало возможным идеально подобрать розетку для любого интерьера.

Наружная розетка фото

• Лицевая панель наружной розетки имеет специальную крышечку, которая надежно закрывает само устройство и защищает его от попадания пыли и влаги.

Монтаж наружной розетки

Все имеющиеся на сегодняшний день розетки, делятся на два основных типа монтажа: внутренний (то есть скрытая или встроенная установка изделия внутри стены) и внешний, при котором розетка остается сверху поверхности и обычно провода также не прячутся в стену, а идут по ней. При этом кабель может устанавливаться в гофрированной трубе или в кабель-канале. Но практикуется и скрытное расположение проводов, в специальных штробах или полостях внутри стены.

• Итак, как же установить наружную розетку? Первым делом следует обесточить питающий кабель. Чтобы это сделать, необходимо в электрощите просто выключить соответствующий рычажок. Но даже после того, как этот шаг выполнен, стоит обязательно убедиться, что ток действительно отсутствует. Для этого индикаторной отверткой проверяется наличие напряжения в проводке в месте установки.

• Далее, следует разобрать розетку на составные элементы. Для начала открывается верхняя крышка, это требуется для того, чтобы отжать фиксаторы, закрепляющие лицевую панель на основании. Делается это достаточно легко, обычно они находятся по бокам, просто нажимаем на них, например, отверткой (так как она обязательно должна присутствовать в процессе монтажа) и разъединяем изделие на три составных части – корпус-основание, механизм и лицевую панель с крышкой.
• Затем отмечаются места, в которых будут проходить крепежные отверстия. Для этого приставляют основание к месту установки, выравнивают его, желательно по уровню и отмечают имеющие отверстия для крепежа, как правило, их два, расположенных по диагонали, но может быть и больше, в зависимости от конструкции. Карандашом или острым предметом оставляются метки на стене и по этим отметкам сверлятся отверстия, либо если основание деревянное или в которое легко закручиваются шурупы, допускается сразу применять шуруповерт. В ином случае крепление производится на дюбель-гвозди.
• Обычно на корпусе розетки имеется входное отверстие, закрытое заглушкой. Поэтому прежде чем протягивать проводку, следует освободить данное отверстие. У разных изделий, имеются различные варианты таких заглушек, некоторые производители даже предлагают специально подобранные размеры под различные диаметры кабелей. Вырезав нужный размер, в него протягивается кабель, если он в гофротрубе, то ее также следует слегка протянуть. Если планируется установка скрытого кабеля, то отверстие просверливается на задней части корпуса.
• Изоляция кабеля, находящегося внутри розетки, снимается, и открывшиеся провода (жилы) зачищаются примерно на 1 см. Жилы имеют различные цвета, в России принята следующая маркировка: L – фаза, обычно белый или серый провод, но также надо иметь в виду, что фазный провод может быть и других цветов, например, черным, красным или коричневым;
• N – ноль, нейтральный – голубой или синий провод;
• PE – защита, заземление, имеет желто-зеленый цвет.

Для того чтобы подключить питание, следует нулевой (синий) и фазный (серый) провода разместить в крайние клеммы, а провод заземления (желто-зеленый) установить в центральную клемму. Иногда приходится самостоятельно определять фазу, для этого можно использовать индикаторную отвертку. Стоит очень осторожно подходить к данному процессу, и соблюдать все предписания техники безопасности.

• После того как жилы были закреплены на своих местах, пришло время установить токопроводящий механизм в корпус. Это сделать также легко, как и вытащить его, просто прижимаем его к месту крепления, и он надежно удерживается на основании.
• Последнее, что необходимо выполнить – это установить лицевую часть изделия, которая прижимается специальным механизмом. Далее подключается электроэнергия и проверяется работа разъема.

Производители наружных розеток

Приобретать следует только тот товар, который имеет все надлежащие сертификаты и способен качественно работать именно на территории Российской Федерации. Цена розетки наружной установки варьируется в зависимости от производителя. Наилучшим образом зарекомендовала себя продукция следующих компаний:

• Jung;
• Legrand;
• ABB;
• Schneider Electric;

Наружные розетки Jung

• Это немецкая компания известна во всей Европе с 1912 года, как надежный поставщик и производитель электроустоновочной продукции, выключателей и розеток. Все изделия имеют превосходной качество и необходимую надежность. Элементы каждого производимого товара прошли проверку и имеют соответствующее подтверждение и гарантию, а, значит, можно с полной уверенностью сказать, что прослужит такая покупка долгое время.
• На заводах изготовителя проходит настолько тщательный контроль, что проверяется не только функциональность, но и слой лакокрасочного покрытия. Кроме того, розетки наружной установки 220в тестируется на количество циклов включения/выключения, и если показатель не соответствует заявленному, то вся партия снимается с производства.
• Ежегодно технологи стараются расширять ассортимент продукции, делая это вместе с дизайнерами, которые вносят привлекательность и повышают эргономичность изделий. Наиболее продаваемыми наружными розетками компании можно назвать товары серий «Jung WG 800», «Jung WG 600», «Jung AP 600».

• Некоторые модели идут сразу же в комбинации с выключателями. Кроме того, выпускаются розетки двойные наружной установки и даже тройные. Выбор модельного ряда огромен.
• Стоимость варьируется от 1000 руб. и до 7000 руб. То есть можно найти товар на любой вкус и возможности. При этом цена складывается только в зависимости от функциональности и на качество не влияет, так как вся продукция заслуживает внимания.

Розетки наружной установки legrand

• Французская корпорация, которая была основана еще в 1866 году. Сегодня это мировой лидер по производству и продажам электротехнической продукции. Представители компании имеются в 70 странах по всему миру. В 2007 году начинается тесное сотрудничество с Россией, после приобретения .
• На территории нашей страны изделия под маркой «Legrand» появились еще в 1980 году. Официальное представительство было открыто в 1993 году, вместе с началом производства продукции под маркой «Летен».
• Наиболее надежными накладными розетками считаются товары «Legrand Urbano» и «Legrand Plexo», их стоимость составляет приблизительно 1,5 тыс. руб. – 3 тыс. руб.

Наружные розетки ABB

• История компании началась в 1988 году, именно тогда две компании объединились в единую корпорацию. Это была швейцарская «BBC» и шведская «ASEA», которые были известны еще с конца 19 века. Главный офис новой объединенной компании функционирует в городе Цюрихе (Швейцария). Розетки и выключатели производятся входящими в «ABB» и «Niessen».
• Более чем столетний опыт компании позволяет создавать ей наиболее качественную и надежную продукцию, кроме того, товар отличается и повышенной безопасностью, что очень важно, учитывая, что его работа производится под постоянным напряжением.
• Имеется и многообразие цветового решения, за счет которого можно подобрать розетки практически для любого современного интерьера. Наиболее популярным и продаваемыми изделиями считаются серии «Оcean» и «Busch-Duro».

Наружные розетки Schneider Electric

• Компания была зарегистрирована во Франции в 1836 году и с тех пор стала лидером по производству электротехнического оборудования. В единую корпорацию объединено несколько различных , «Merlin Gerin», «Telemecanique», в том числе и российское предприятие ЗАО «Шнейдер Электрик».
• Сотрудничество с нашей страной началось еще в 1974 году и вот уже 40 лет на российском рынке можно увидеть качественные и надежные выключатели и розетки под данным брендом. Нововведением компании было использование розеток со специальным рычажком для более легкого процесса изъятия вилки из разъема. Наиболее востребованной моделью является изделие серии «Этюд», цена таких розеток находится в пределах до 500 рублей.

Конечно, это далеко не все производители наружных розеток, также можно встретить изделия под марками:

• «Bticino»;
• «DKC»;
• «Fede»;
• «Gira»;
• «Merten»;
• «Simon».

Розетки с наружным монтажом, как правило, устанавливаются в тех местах, где необходима надежная защита от влаги и пыли, например, в ванной комнате, в кухне, в погребе или в гараже, а также на улице, в беседках и даже в огороде. Главное их отличие – это наличие защитной крышки, которая удобно открывается и закрывается. Обычно они имеют высокую степень защиты (маркировка IP 55). Крышка надежно защищает от проникновения влаги, грязи и других посторонних предметов.

Таким изделиям не страшны любые погодные условия, они достаточно устойчивы к любым температурным режимам, благодаря тому, что при их производстве применяются только высококачественные материалы. Кроме того, монтировать наружную розетку намного проще, чем обычную, имеющую скрытую проводку.
