Как самостоятельно сделать цементно-песчаную стяжку под теплый пол

Тёплые полы в настоящее время являются новым, но уже достаточно популярным способом обогрева жилого помещения.

При установке системы напольного обогрева следует особое внимание уделять точному соблюдению технологии монтажа.

Только в этом случае может быть гарантирована её длительная и безаварийная эксплуатация. Одним из основных этапов работ является стяжка под тёплый пол. Стяжка для тёплого пола одновременно играет роль прочного основания и обеспечивает защиту от внешних воздействий. Рассмотрим, как правильно произвести бетонирование под тёплый пол своими руками.

Необходимые понятия

Для того чтобы разобраться, как можно использовать бетон для теплых полов, определимся с некоторыми понятиями. Нам важно различать виды систем полового отопления, уровни и назначения стяжки, и способы её устройства.

Классификация ТП (теплых полов)

На данный момент рынок предлагает несколько различных систем, монтируемых в горизонтальную плоскость пола. Некоторые используются в качестве основного отопления, некоторые лишь повышают уровень комфортного пребывания в помещении.

Отопительные системы бывают водяные и электрические. Последние различают по используемому нагревательному элементу.

К устройству предлагаются электрические горизонтальные системы отопления на основе следующих элементов:

• кабель;
• пленка;
• термомат;
• стержни.

Классификация электрических теплых полов

Этапность работ по заливке стяжек

В связи с устройством горизонтальной системы отопления, стяжка делается несколько раз.

Для понимания процесса разделим заливку на 3 этапа:

1. Черновая стяжка. Наносится на предполагаемое основание для выравнивания. Выполняется при необходимости.
2. Выравнивающая стяжка, которая заливается поверх материала теплоизоляции. На этот слой непосредственно производится монтаж системы.
3. Финишная заливка. Это заливка поверх системы отопления. Устраивается при необходимости.

Виды стяжки

Кроме различных систем отопления, необходимости устройства разных уровней заливки, есть еще и другие варианты стяжки, кроме как залить пол бетонным раствором.

Применяют 3 вида стяжек при устройстве теплого пола:

• Мокрая стяжка: обычный способ заливки бетоном или цементно-песчаным раствором.
• Полусухая стяжка: выравнивание пола готовым составом, определенной степени влажности.
• Сухая: идеальный способ выровнять пол, рекомендуется лишь в качестве чернового слоя.

Виды стяжек для домов

При обустройстве пола в квартире или частном доме используют следующие виды стяжек:

• Мокрая. Раствор для заливки по консистенции напоминает сметану. Состав легко наносится и распределяется. Минус — долгая просушка;
• Полусухая. В песко-цементную смесь добавляется минимум воды. Через день по поверхности можно ходить, финишное покрытие укладывают через 3-4 дня;
• Сухая. Вместо бетона базу засыпают керамзитом с последующей утрамбовкой. Сверху укладывают листы фанеры. Плюс — отсутствие мокрых процессов. Недостаток — неустойчивость к повышенным нагрузкам.

Водяные теплые полы

Водяная половая система отопления является одним из самых экономичных вариантов при эксплуатации, но весьма затратна и сложна в устройстве. При её монтаже очень важно соблюдать технологию. Система заливается бетоном и исправить любой недостаток после заливки очень трудно.

Назначение стяжки для водяного пола:

• выравнивание поверхности;
• устранение дефектов, влияющих на теплоотдачу;
• формирование процесса распределения тепла;
• фиксация нагревательных элементов.

Мокрая стяжка

Бетон для водяного теплого пола – это классический вариант устройства данной системы отопления.

Преимущества такого монтажа заключаются в том, что, заливая раствор и формируя поверхность, одновременно создается:

• теплоизоляционный слой, позволяющий значительно снизить потери использования энергоносителя;
• ровная поверхность, выдерживающая значительные весовые нагрузки;
• формируется система равномерного распределения теплоэнергии.

Монтаж данной системы предполагает, что будет произведена финишная заливка теплых водяных полов бетоном.

Мокрая стяжка

Состав

При устройстве полового отопления очень важна марка бетона для теплого водяного пола и его состав. В связи с тем, что стяжка будет испытывать постоянные тепловые нагрузки, следует максимально увеличить её прочность, при этом сохранив пластичность.

Для этого рекомендуется использовать:

• не песок, а отсев с фракцией 3 – 5 мм;
• цемент М300 и выше;
• пластификаторы;
• фиброволокно.

Согласно принятым нормам для заливки в жилых помещениях, используется бетон для теплого пола марки не ниже М150, для промышленных площадей — М 300 и более.

Важные моменты при устройстве черновой стяжки

По итогам черновой заливки, полученная поверхность должна отвечать следующим требованиям:

• Углы пола и стен должны находиться строго под углом 900 — для правильного прилегания теплоизолятора и демпферной ленты.
• Сектор одного отопительного контура не должен иметь впадины или выпуклости более 5 мм.

После того, как черновой пол высохнет, его необходимо очистить от грязи и пыли, обработать грунтовкой. Стены следует выровнять и отшпаклевать. Когда поверхности пола и стен готовы, на пол укладывается слой теплоизоляции, закрывается отражающей пленкой, периметр проклеивается демпферной лентой.

Перед укладкой труб водяного пола, следует начертить на плане помещения схему раскладки труб и расположения всех элементов управления и контроля. После того, как трубы уложили, будет необходимо обеспечить безопасное передвижение по полу, для чего лучше установить мостики из досок или щитов.

Бетонные водяные теплые полы: схемы укладки труб

Приготовление раствора

Для приготовления раствора, из которого будет выполняться стяжка, могут использоваться не только основные компоненты (цемент и пенополистирол), но и несколько дополнительных составляющих. Так, например, добавляя песок, повышают прочность напольного покрытия. Хотя при этом снижаются тепловые характеристики материала и, наоборот, увеличивается плотность. В качестве наполнителей для стяжки теплого пола может использоваться и натуральный камень, повышающий прочность материала к истиранию, и гравий или галька. Не рекомендуется добавление в раствор бетонной крошки, шлака и золы, которые снижают прочность напольного покрытия.

Возможен другой состав с использованием песка, который возможно изготовить своими руками. Пропорции цемента важно соблюдать правильно возможно приготовление без использования песка. Для экономии сотав следующий; берем 1 часть цемента, 2 части песка и 5 пенополистерольных гранул и смешивается. Такой состав возможно использовать при возведении стен.

Один из самых популярных способов, как сделать стяжку теплого пола своими руками предполагает использование полистиролбетона марки 300, для которой требуется 240 кг цемента на 1 кубометр гранул полистирола, 0,65% по объёму СДО и до 120 литров воды.

Соотношения компонентов, необходимые для получения материала другой прочности, можно взять из таблицы.

Процесс приготовления раствора достаточно простой – решая вопрос для теплой стяжки, как сделать правильную смесь, выполняют следующие действия:

1. В ёмкость добавляется необходимое количество воды;
2. Высыпается цемент;
3. Смесь размешивается с помощью дрели до тех пор, пока её консистенция не станет похожа на йогурт;
4. В получившийся раствор высыпается полистирол.

На заключительном этапе приготовления смеситель настраивается на вдавливание полистирольных гранул в раствор и используется до тех пор, пока большая их часть не покроется цементом. После этого выполняется переключение направления вращения в обратную сторону и дополнительное перемешивание в течение нескольких минут. В результате должен получиться материал, напоминающий крупнозернистую икру, с практически отсутствующей текучестью.

Видео:

Полусухая стяжка

Главной отличительной особенностью полусухой стяжки, является использование состава меньшей влажности, а именно — со значительно меньшим количеством воды в растворе. Качество раствора легко проверить руками.

Небольшое количество смеси зажимается в кулаке. Из полученного комка не должна течь вода, и он не должен рассыпаться. На фото состав правильной консистенции.

Состав полусухой стяжки, сжатой кулак не должен выделять воду и рассыпаться

Полусухая стяжка имеет некоторые преимущества перед бетонной заливкой:

• более низкая стоимость;
• легкость при выравнивании поверхности;
• тепло и звукоизоляционные характеристики такого пола значительно выше;
• не усаживается при высыхании;
• период готовности значительно короче.

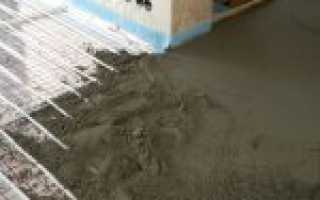

Система отопления смонтирована в полусухую стяжку

Удаление пустот

Для того, чтобы в массе раствора не образовывались воздушные полости необходимо перед разравниванием поверхности стяжки подергать армирующую сетку. Раствор должен охватывать трубы водяного отопления пола со всех сторон.

Чтобы не образовались воздушные пробки в стяжке, необходимо постоянно подергивать сетку

Сухая стяжка

Устраивается посредством специальных сыпучих составов или материалов поверх материала гидроизоляции. Одновременно выполняет функции утеплителя.

По сравнению с классической стяжкой, имеет свои достоинства и недостатки:

Сухая стяжка под систему полового отопления

Размер стяжки

Независимо от типа, стяжки основное требование неизменно: толщина бетона над теплым полом и в его основании должна быть одинаковая по всей площади помещения. Это важно потому, что в противном случае, процесс теплоотдачи и прогрева будет разноуровневым, что приведет к разрушению пирога пола.

Внизу

Теплый пол на бетон укладывается на черновую стяжку, её минимальная толщина 5 мм. Размер слоя заливки во многом зависит от типа раствора.

Перепад высоты на стяжке под теплый пол должен быть не более 5 мм

На заметку! Если основание в хорошем состоянии, и толщина черновой сяжки будет минимальной, перенесите часть пирога пола под черновую заливку.

Переместив теплоизоляцию и гидробарьер под черновую стяжку, вы сможете приступить к работам по раскладке теплого пола, сразу после высыхания заливки. Фактически, вы сэкономите массу времени.

Весь пирог

Чаще других устраивается теплый пол под бетон. Толщина заливки обычной цементно-песчаной смесью составляет 50 мм. При добавлении пластификатора и наполнителей толщина снижается.

Усреднённо можно посчитать размер пирога пола с водяной системой обогрева. С учетом прокладки материала теплоизоляции, в условиях городских квартир, такой размер составит от 8,5 см до 11 см, в зависимости от этажа.

Важно! Для монтажа водяных систем, подвязанных к центральному отоплению в условиях многоквартирных домов, необходимо иметь специальное разрешение, полученное в теплосетях.

Электрические полы

При использовании электроэнергии в качестве источника тепла для напольных систем, всё гораздо проще, но более дорого при эксплуатации. Монтаж электрической системы на бетонный пол не съедает высоту помещения, толщина матов всего несколько миллиметров.

При этом современные ИК полы не требуют устройства верхней стяжки, на них можно спокойно монтировать декоративный рулонный или листовой материал.

На заметку! Толщина стяжки для кабельной системы составляет 30 мм, а с использованием пластификатора может быть снижена на треть.

Монтаж ИК пола не требует устройства верхней стяжки

Технология заливки

Разобравшись в тонкостях и нюансах, рассмотрим, как сделать теплым бетонный пол. При проведении работ по устройству пола, температура в помещении должна находиться в пределах от 5 до 250С. Если основание в хорошем состоянии, его следует очистить и обеспылить. При необходимости устраивается черновая стяжка.

Подготовка

По подготовленному основанию и отшпаклеванным стенам проклеивается демпферная лента.

Делается это в обязательном порядке, чтобы:

• предотвратить потерю тепла на обогрев стен;
• избежать разрушения стяжки в результате температурного расширения.

Если решено сэкономить, можно проложить по периметру полоски теплоизоляции, например, пенопласта, эффект будет тот же.

Важно! Устраивать тепловой барьер необходимо не только между системой и стеной, но и между двумя системами. Если кухня и коридор имеют разные контуры отопления, на их стыке также необходимо проложить демпферную ленту.

Периметр помещения необходимо проклеить демпферной лентой

После теплоизоляции площади стыковки, на пол прокладывается пленка гидроизоляции и теплоотражающий материал.

Монтаж системы

Укладка водяного пола, или любой другой системы горизонтального отопления своими руками, производится с точным соблюдением рекомендаций завода-изготовителя. Инструкция всегда идет в комплекте с элементами самой системы. Если кабель или труба проходят через температурный шов, их требуется защитить гофрошлангом.

Гофрошланг для прокладки элемента системы отопления

После укладки и фиксации системы, подключаются греющие элементы. Перед заливкой системы бетоном, необходимо провести проверку работы всех элементов системы. Если тестовый запуск прошел успешно, работы можно продолжить.

Видео в этой статье покажет монтаж водяного пола.

Финишная заливка

Не всегда требуется заливать систему сверху бетонным раствором. Иногда для этого используются другие материалы.

• Некоторые владельцы квартир в попытке снизить расходы и уменьшить вес стяжки, пробуют залить теплые полы керамзитобетоном. Что произойдет если залить теплый пол керамзитобетоном?
• Ответ – ничего хорошего. Керамзит является теплоизолятором. Добавляя его в раствор бетона, вы значительно улучшаете теплоизоляционные свойства стяжки. Поэтому монтировать систему пола на такое основание имеет смысл, чтобы избежать энергопотерь.
• Нет смысла заливать половое отопление сверху таким составом, потому что так вы снизите эффективность работы системы. Дело в том, что верхний слой керамзита будет препятствовать прохождению тепла в помещение. Фактически, таким образом, вы просто будете зря тратить деньги.

Важно! Слой, которым заливается половое отопление, должен иметь максимально высокую теплопроводность, чтобы снизить стоимость эксплуатации системы.

Стяжка из керамзитобетона имеет прекрасные теплоизоляционные качества, но требует устройства выравнивающего слоя

Начинаем работу: выводим горизонт

По всему периметру помещения на высоте примерно в полтора метра прочертите горизонтальную линию. Используйте строительный или лазерный уровень.

Выводим горизонт – фото

Отвесьте от данной линии расстояние до пола, определив тем самым самую высокую и самую низкую точку пола помещения.

Определяем самую высокую и самую низкую точку в помещении

После этого произведите расчет необходимого количества материалов для стяжки. В самом высоком месте пола к его уровню должно прибавиться не менее 4 сантиметров. Проведите линию, обозначающую верхний уровень вашей будущей стяжки.

Проводим линию обозначающую верхний уровень будущей стяжки
