Оголовок для скважины своими руками – что нужно знать для надежной конструкции?

Изготавливать оголовок для скважины своими руками не всегда целесообразно – купить готовое изделие с гарантированной герметичностью и высокой надежностью не представляет сложности. Тем не менее, интересно ознакомиться с технологией самостоятельного изготовления будет полезно на тот случай, если приобретение заводского оголовка будет по какой-то причине невозможно. Также важно знать, как его правильно установить, независимо от того, готовую или самодельную модель вы решили использовать.

Назначение и устройство приспособления

При использовании водяной скважины всегда существует опасность, что внутрь обсадной трубы может попасть любой мусор. Различные загрязнения грунта, паводковые воды, мелкие животные и даже случайные прохожие – вот источники негативного воздействия, против которых требуется надежная защита. Но почему бы для этого просто не воспользоваться обыкновенной крышкой с резьбой, и в чем ее отличие от оголовка скважины?

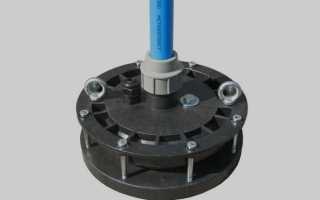

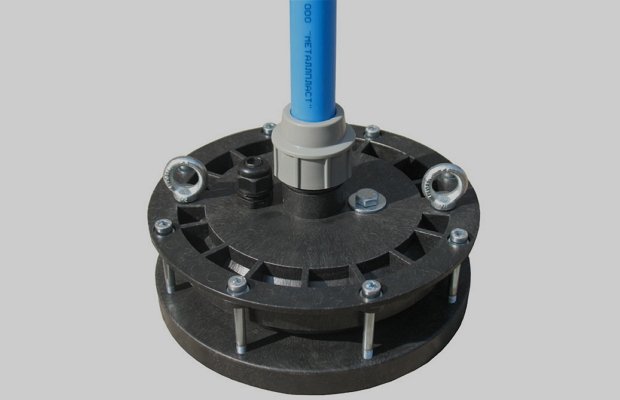

Оголовок водяной скважины

Особенность устройства в том, что крышка – это всего лишь ее основа. Непосредственно на этой «базе» монтируются уже вспомогательные элементы:

  • рым-болты на верхней части (служат для удобного демонтажа самого оголовка на скважину и установки его на место);
  • рым-болт с карабином, установленный на внутренней части;
  • ввод для кабеля;
  • цанговый зажим;
  • резиновое кольцо;
  • крепежные болты, шайбы и гайки.

Для изготовления оголовка скважины могут использоваться различные материалы: пластик, алюминий, сталь, чугун. Главное – это способность внутреннего рым-болта выдерживать вес, доходящий до 200 кг. В современных условиях наиболее целесообразно применять пластиковую конструкцию. Смысл в том, что отпадает необходимость в сварных работах (например, при закреплении фланца на конце обсадной трубы). Но это не говорит о том, что устройства из других материалов чем-то хуже.

Защита от мороза

Скважинный оголовок частично защищает источник от замерзания, но не является абсолютной гарантией, особенно, если в конкретном регионе бывают сильные морозы. Защиту от холода можно организовать различными способами.

Короб с теплоизолятором

Самый простой способ подходит для теплоизоляции скважин с сезонным использованием (на даче). Короб собирается из подручных материалов (досок, фанеры, прессованных плит и пр.) и устанавливается поверх устья скважины с оголовком. Внутрь засыпается любой материал с хорошими теплоизоляционными качествами – от сухих листьев и соломы до гранул пенопласта.

Вариацией этого сооружения, подходящей для круглогодичной эксплуатации скважины может стать короб из кирпича, досок или другого материала с утепленными стенками, установленный стационарно. Такой короб больше подходит для регионов с мягким климатом, без сильных морозов.

Кессон

Утепление оголовка скважины с помощью кессона – оптимальный и самый надежный вариант. Кессон представляет собой емкость или «колпак», закрывающий устье с оголовком. Сооружение может быть выполнено из металла или полимерного материала. Преимуществом первого варианта является высокая прочность, второго – отсутствие необходимости в гидроизоляции.

Внутри кессона можно установить и дополнительное оборудование – датчики, приборы контроля, фильтры, систему автоматического управления и гидроаккумулятор.

Кессон целесообразно устанавливать на скважинах с приямками глубиной около 2 м.

Порядок монтажа оголовка скважины

  1. Край обсадной колонны должен быть ровно обрезан и обработан от заусенцев и неровностей.
  2. Для внешней поверхности трубы нужно сделать тщательную зачистку, грунтовку и обработку антикоррозийной краской.
  3. Нижний фланец надевается на трубу и по возможности приваривается к ней.
  4. На обсадную колонну натягивается круглая резиновая прокладка.
  5. Водяной насос опускается на металлическом тросе в трубу, а затем конец этого троса закрепляется на карабине, который имеется на внутренней стороне оголовка скважины.
  6. Через ввод для кабеля продевается электропровод, подсоединяемый к водяному насосу, а через центральное отверстие – шланг для воды.
  7. Поверх среза помещается сам оголовок и закрепляется с фланцем при помощи длинных болтов и гаек с шайбами.

Крепление фланца оголовка болтам и гайками с шайбами

Следует заметить, что нижний фланец в случае его закрепления на обсадную трубу с помощью сварки должен быть установлен с таким расчетом, чтобы при стягивании крепежных болтов происходило сжатие резинового кольца. Именно за счет него произойдет герметизация.

Технология монтажа

Приступаем к монтажу собранной конструкции:

  1. Обрезаем обсадную трубу строго в горизонтальном направлении. Тщательно очищаем место среза и прогрунтовываем его. При необходимости окрашиваем антикоррозийкой.
  2. Затем обвязываем насос согласно инструкции изготовителя. Прикрепляем к нему трос и трубу для подачи воды (при необходимости не забываем о наращивании электрокабеля). Чтобы облегчить процесс монтирования конструкции, стягиваем кабель и трубу хомутами, соблюдая шаг в 1,5 м. При этом кабель протягивается через специальное отверстие, а труба – через зажим (цанговый).
  3. Осталось лишь загерметизировать систему. Помещаем прокладку на фланец и крепим крышку болтами. Болты нужно затягивать очень осторожно, медленно, чтоб не перекосить крышку. Затем затягиваем кабель и зажимаем его. Те же действия осуществляем с трубой и зажимом.

Отдельно следует упомянуть о тросе. К его выбору следует подходить с особой тщательностью: не стоит выбирать обычный трос, поскольку он со временем прогниет. Лучше отдать предпочтение тросу, сделанному из нержавеющей стали. Также следует позаботиться о покупке специальных зажимов для монтирования троса.

Как вы могли убедиться, процесс создания оголовка для скважины и его монтаж в водопроводную систему не отличаются сложностью. Единственный нюанс, который необходимо учитывать – герметизацию оголовка, поскольку от этого будет в большей степени зависеть положительный результат работы. Удачи!

Как сделать правильную покупку?

Диаметр трубы, которая служит обсадной колонной, может быть различным, а потому приобретать нужно соответствующий ему размер оголовка на скважину. Ряд моделей устройства могут быть универсальными и предназначаться для труб, диаметр которых составляет 90–100 мм, 140–160 мм. Также следует учитывать вес самого насоса, его вибрацию при работе и подбирать соответствующий материал, из которого сделан оголовок. Для очень глубоких артезианских скважин не рекомендуется применение труб из полимеров.

Универсальная модель оголовка на скважину

Чтобы не ошибиться в выборе, необходимо обращать внимание на маркировку оголовка на скважину. Расшифруем, к примеру, обозначение ОС 140–160/40П. Буквенно-цифровые коды означают следующее:

  • ОС – наименование изделия (оголовок скважинный);
  • 140–160 – обозначение диаметра труб (мм), для которых предназначен этот оголовок;
  • 40 – диаметр (мм) для переходников, к которым будут подсоединяться трубы водоснабжения;
  • П – указание на то, что изделие сделано из пластмассы, если материалом изделия послужил металл, этот индекс не ставится.

Описание оголовка

Оголовок выполняет такие основные задачи:

  • Полная защита от попадания внутрь всевозможных атмосферных осадков, пыли, посторонних предметов, а также избавление от необходимости строительства домика для скважины;
  • Выступает в роли основания для крепления погружного насоса, без которого невозможна эксплуатация скважины;
  • Выполняет функцию формулирования закрытой полости, которую образует выходная труба из насоса, таким образом, насос меньше нагружается и существенно экономит расход воды;
  • Защищает оборудование от возможного проникновения внутрь и кражи.

Как сделать оголовок для скважины своими руками — пошаговая схема

Шаг 1: Материалы

Для домашнего производства необходимо раздобыть лист металла толщиной от 10 до 15 мм. Лучше всего подойдут дюралюминий или листовая сталь. Затем понадобятся длинные болты с шайбами и гайками (длиной примерно до 150 мм). Диаметр этого крепежа зависит от величины отверстий. Также нужен штуцер (желательно цанговое устройство с гайкой), три рым-болта с гайками и шайбами, один металлический карабин, резиновое кольцо (можно использовать спортивный кистевой эспандер из мягкой резины, если диаметр отверстия подойдет к диаметру трубы).

Покупать или сделать самостоятельно?

Приобрести для скважины оголовок промышленного производства не сложно. В определенных ситуациях такое решение даже предпочтительнее. Это типовые конструкции, монтаж которых можно произвести самостоятельно или с помощью специалистов. Самые распространенные модели изготавливают из:

  • пластика;
  • стали;
  • чугуна.

В домашних условиях оголовок можно изготовить из нержавеющей стали или алюминия.

Умелый мастер вполне может сделать устройство, которое будет работать ничуть не хуже промышленных моделей.

Обратите внимание: В любом случае оголовок должен быть герметичным, это соответствует требованиям СНиП. Если это условие не соблюдено, в скважину легко могут проникнуть самые различные загрязнения. Поэтому специалисты не рекомендуют каким-либо образом упрощать конструкцию оголовка.

Виды оголовков скважин в продаже

Часто можно услышать о производителе Джилекс. Его можно назвать лидером по выпуску таких изделий на нашем рынке. Оголовки скважин этой фирмы изготавливаются из различных материалов и под любые диаметры труб. Правда, и цена за изделия кусается: средняя стоимость – 3500 р. Несколько дешевле обойдется покупка оголовков на скважину, производимых под брэндом Акваробот. Правда, есть пара особенностей: изготовитель специализируется на выпуске таких изделий из пластмассы, и они предназначены на трубу определенного диаметра. Средняя стоимость одной единицы – 2400 р.

Третий изготовитель – Aquatechnica. Его оголовки скважин не имеют дополнительных приспособлений, для них есть только подготовленные отверстия. Зато материал – металл. В цене изделие здорово выигрывает перед своими конкурентами. Приобрести его можно в среднем за 2000 р. Устройства вполне могут использоваться как универсальные, так как спектр диаметров труб, для которых может быть применена пробка, довольно значителен.

Скважинный оголовок Водолей не так популярен, как перечисленные выше, однако не упомянуть о нем тоже нельзя. Он делается в основном под заказ, и параметры оговариваются непосредственно с производителем. Особенность в том, что установка его на колонне происходит с помощью болтов-секреток. Средняя цена за одну единицу – 2500 р.

  • Автор: Михаил Малофеев
  • Распечатать

Оцените статью:

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

Советы и полезное видео

Напоследок дадим несколько советов относительно оборудования скважины оголовком.

  1. Перед покупкой тщательно определитесь с техническими параметрами устройства. Замерьте диаметр обсадной колонны, глубину скважины, высчитайте примерный вес насосного оборудования с тросом и шлангами.
  2. При самостоятельной установке оголовка тщательно соблюдайте алгоритм сборки устройства.
  3. Если планируется пользоваться источником в зимнее время, нужно заранее позаботиться об его утеплении.

Как видим, монтаж оголовка своими руками не представляет какой-либо технической сложности. Произвести его вполне возможно даже человеку, по роду своей деятельности далёкому от техники.

Порядок самостоятельного изготовления оголовника

Из листа достаточно толстого металла и набора крепежных элементов можно сделать оголовок для скважины своими руками. Понадобится листовой металл не менее 10 мм толщиной. Делают оголовок так:

  1. Из металла сначала вырезают фланец. Диаметр внутреннего отверстия должен быть чуть больше, чем наружный диаметр обсадной трубы.
  2. Затем вырезают крышку (заглушку), диаметр которой соответствует размерам фланца.
  3. К заглушке приваривают вводные штуцера, которые необходимы для монтажа кабелей и напорного водопровода.
  4. К нижней стороне крышки приваривают рым-болт, к которому будет крепиться трос для насоса.
  5. Снаружи к крышке следует приварить еще два рым-болта. Эти крепежные элементы позволят поднимать крышку, если понадобится вынуть или опустить насос, провести профилактические работы и т.п.
  6. Остается подобрать или вырезать из резины подходящее кольцо, которое станет прокладкой между фланцем и крышкой. Понадобятся также болты, с помощью которых конструкция будет плотно стянута.

Принципиально такой оголовок не слишком отличается от промышленного устройства. Порядок монтажа описан выше.
