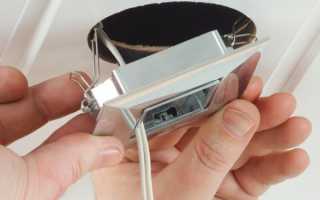

Схемы подключения и правила монтажа точечных светильников
Конструкция приборов и разновидности
Основная область применения точечных светильников — подвесные и накладные системы, включая гипсокартонные плиты, в которых предусмотрено определенное расстояние между черновым потолком и новой конструкцией. Эта пустая полость используется для размещения задней части устройств, проводов и других электротехнических элементов. Светильники могут крепиться к потолку и стенам. Нередко их используют для декорирования шкафов, осуществления подсветки открывающейся дверцы.
Любой точечный светильник состоит из нескольких основных элементов:
Внешняя панель производится из пластика, дерева, металла: именно она видна на потолке или стене. Обычно декорированные панели имеют круглую форму, но нередко производятся квадратными, многоугольными, в виде звезды, треугольника и т. д., аналогично с цветом панели. Главная функция элемента — декорирование светильника и ограничение площади устройства.
Осветительные приборы делятся на два основных типа: накладные и встраиваемые. Для фиксации первых используются специальные клипсы, что упрощает монтаж точечных светильников на горизонтальные и вертикальные поверхности. Главное отличие связано с тем, что декорированная панель находится не на одном уровне с потолком или стеной, а частично выступает от него. Это массивные приборы, которые не подходят для малогабаритных комнат.
Встроенные точечные изделия помещают в заранее проделанные отверстия. Они полностью в них утопают и не выступают за пределы потолка, стены или корпуса мебели.
Все без исключения светильники классифицируются по типу используемых источников света и бывают:
В зависимости от выбора источника света изменяются эксплуатационные характеристики прибора.
Галогенные лампы экологически безопасны, имеют более продолжительный срок эксплуатации по сравнению с обычными с нитью накала. Свет получается ярким, приближенным к естественному, поэтому подходит для чтения, выполнения работы и отдыха. С другой стороны, главными недостатками называют высокое энергопотребление и неустойчивость к перепадам напряжения.
Люминесцентные лампочки позволяют уменьшить затраты на энергосбережение так же, как и светодиодные. Стоимость последних выше, но они характеризуются большей долговечностью. По сравнению с лампами накаливания люминесцентные источники затрачивают меньше электроэнергии (приблизительно на 80 %). При эксплуатации ламп помните, что внутри колбы содержится небольшое количество ртути, поэтому нужно проявлять осторожность.
В светодиодных точечных устройствах используются стеклянные или пластиковые рассеивающие линзы, за которыми спрятаны LED-диоды, излучающие белый свет. В зависимости от цветовой температуры световой поток получается холодным белым или теплым желтым. Изделия способны выдерживать перепады напряжения до 60 В. Высокая стоимость в сравнении с остальными источниками света нивелируется продолжительными сроками эксплуатации.
Разница между параллельным и последовательным соединением ламп
Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.
Читайте также:
В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.
При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.
Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.
Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.
Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.
Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:
Материалы для монтажа
Перед установкой накладных или встраиваемых точечных светильников убедитесь в наличии следующих материалов:
При выборе кабеля для организации будущей электропроводки рекомендуется обращать внимание на два важных параметра — устойчивость к высоким температурам и негорючесть.
Одна из подходящих марок проводов — медный и жаростойкий РКГМ с двумя слоями изоляции. Он не будет гореть, выдерживает эксплуатацию в жару, что позволяет монтировать его в саунах и банях. Наружная изоляция выполнена в виде обмотки из стекловолокна, а внутренняя — из кремнийорганической резины.
Требования к монтажу
Подвесные потолки производятся из частично горючих строительных материалов — пластиковых панелей, натяжных полотен или листов, содержащих в составе МДФ. По этой причине роль противопожарной безопасности первостепенна. Придется учесть некоторые нюансы — от качественной и надежной коммутации проводов до температуры нагрева источников света.
Если эксплуатируются галогенки или лампы с нитью накала, обязательно используйте провода, не поддерживающие горение. Они сильно нагревают ближайшее пространство, поэтому провода должны быть защищены подходящей изоляцией, а натяжная поверхность — отделена термокольцом и светоотражателями. Игнорирование рекомендаций приводит к нарушению изоляции и короткому замыканию.
Рабочая температура зависит от мощности источника света. По сравнению с галогенками для одинакового уровня освещенности требуется менее мощная светодиодная лампа.
Типы ламп и схемы подключения
Подключение ламп накаливания, приведенное выше, не представляет особой сложности. Но схема галогенных и люминесцентных ламп имеет некоторые отличия.
Галогенные
Питание пониженным напряжением повышает безопасность эксплуатации источников света. При этом яркость остается прежней. Галогенные лампы могут применяться с понижающими трансформаторами на 6, 12 и 24 В (рис. ниже).
Схема подключения галогенной лампы
Напряжение 220 В подается на малогабаритный электронный трансформатор, который можно встроить даже в корпус выключателя. Низковольтные галогенные лампы часто применяются в подвесных потолках. Их подключают параллельно и соединяют с трансформатором. На фото ниже представлена блок-схема с двумя трансформаторами. Напряжение 220 В подается на них через распределительную коробку. Нулевой провод обозначен синим цветом, а фазный – коричневым, со вставленным в разрыв выключателем.
Схема подключения галогенных ламп
Группы ламп соединены между собой параллельно в распределительной коробке, после которой производится разветвление питающих проводов на первичные обмотки трансформаторов.
Лампы подключаются ко вторичной обмотке 12 В параллельно между собой. Для их соединения применяются клеммные колодки (на схеме не показаны).
Выходной провод низкого напряжения не должен быть длиннее 2 метров. Иначе возрастают потери напряжения, и лампы будут светиться хуже. Будет лучше, если сделать расчет напряжения для всех ламп.
Пример расчета
Пример расчета напряжения на лампочках в зависимости от потерь в проводах следующий. При питающем напряжении V=12 В к трансформатору подключены параллельно 2 лампочки с сопротивлениями R1 = R2 = 36 Ом. Сопротивления подводящих проводов к ним равны r1 = r2 = r3 = r4 = 1,5 Ом. Требуется найти напряжение на каждой лампочке. Схема изображена на рис. ниже.
Потери в проводах питания лампочек
Напряжение на первой и второй лампочках составят:
V1 = VR(2r + R)/(4r 2 +6rR + R 2 ) = 10,34 В,
V2 = VR 2 /(4r 2 +6rR + R 2 ) = 9,54 В.
Из расчета видно, что даже небольшие сопротивления подводящих проводов приводят к существенному падению на них напряжения.
Общая нагрузка в схеме поддерживается на уровне 70-75% от максимальной, чтобы не перегревались трансформаторы.
Люминесцентные
Недостатком люминесцентных ламп является эффект мерцания, что ухудшает восприятие света глазами. Современные электронные ПРА (пускорегулирующие аппараты) решают эту проблему, но цена их выше. Для уменьшения пульсации при использовании электромагнитного балласта применяется двухламповая схема подключения, где на одной из ламп фаза сдвигается во времени. В результате суммарный световой поток выравнивается.
На рис. ниже изображена схема светильника с расщепленной фазой. Две лампы подключены к сети переменного напряжения параллельно. Обе они содержат индуктивные балласты (L1) и (L2). Но к лампе (2) подключен дополнительный балластный конденсатор (Сб), благодаря которому создается сдвиг тока по фазе на 60 0 .
Этапы монтажа
Установка спотов включает пять основных этапов — от выбора места расположения до подключения к сети и закрепления в гнезде.
Расположение точечных светильников
Составьте небольшой проект. Достаточно эскиза с указанием мест расположения спотов. Сложно составить его для многоуровневых конструкций, если требуется равномерное освещение или зонирование комнаты.
Каждый уровень будет отдельным контуром. Располагать светильники друг от друга нужно на расстоянии от 1 м. Разрыв между стеной и ближайшим спотом должен быть равен 60 см. При размещении спотов убедитесь, что они не касаются каркаса. Расстояние между отверстием под точечный светильник и каркасом должно составлять 30 мм (и выше). В противном случае потолочная конструкция может усложнить монтаж спотов.
Прокладка провода
Монтаж проводки желательно выполнять до установки натяжных конструкций. Сначала разместите каркас, к которому будут крепиться листы, затем протяните проводку, предварительно решив, где будут расположены споты.
Если потолок смонтирован, задача усложнится. Воспользуйтесь рулеткой, чтобы выполнить измерения и найти те точки, где будут расположены споты. Нарежьте куски проводов, длина которых совпадает с расстоянием между спотами. Длина отрезков должна быть на 40 см больше полученных данных.
Нужно делать по два одинаковых отрезка — по одному подается фаза, а другой «нулевой». В данном случае используются мягкие проводники: для протяжки потребуются специальные инструменты. Можно изготовить жесткий прут из твердой проволоки. На одном из его концов должен быть крюк, который позволит захватить нужный кабель.
Если не получится, сделайте идентичный крюк на другом конце прута. Протяните его от одного отверстия до другого вместе с отрезками кабеля. Для этого сделайте петлю на проводе, зацепите за крючок и протяните. Процедура повторяется для всех спотов.
Для коммутации проводов нужны гильзы. В идеале они должны быть медными, еще лучше — лужеными. Чтобы выполнить надежные соединения, воспользуйтесь обжимным прессом. По надежности с данным способом может сравниться пайка с оловом. Согласитесь, первый вариант проще. При отсутствии пресса можно взять электромонтажные плоскогубцы, а если нет таковых, подойдут кусачки.
Для организации равномерного освещения покупайте одинаковые светильники: не только по дизайну, но и по мощности.
Подготовка отверстий
Чтобы проделать отверстия в потолке, можно воспользоваться электрической дрелью или шуруповертом. Потребуется специальная коронка по дереву (в зависимости от того, из какого материала изготовлен потолок). Коронка должна соответствовать посадочному месту для конкретного спота.
Двухклавишный выключатель
Применение двухклавишного выключателя возможно в помещениях с раздельным освещением при подключении многорожковой люстры или раздельного санузла, где между дверями в ванную и туалет он и располагается. Естественно, не имеет смысла установка двух обычных выключателей рядом, если есть возможность размещения более компактного устройства.
Раздельное освещение помещения
Такое освещение чаще всего применяется в офисных помещениях, где возле окна больше естественного света, но в то же время рабочий день зимой недолог. Схема подключения в этом случае не сложна, но требует определенных знаний.
Схема подключения двухклавишного выключателя
Выключатель устанавливается также в разрыв фазного провода. Такие устройства имеют один контакт для ввода и два контакта выхода напряжения. Фазы, прошедшие через выключатель, распределяются по светильникам в зависимости от проекта или пожеланий хозяина.
Ноль же идет общий на все световые приборы помещения. Тогда при включении одной из клавиш питание будет подаваться только на подключенные к этой фазе приборы, в то время как остальные работать не будут. По подобной схеме подключаются и приборы освещения раздельного санузла.
Многорожковая люстра
При подключении многорожковой люстры через двухклавишный выключатель необходимо наличие трехжильного провода. Одна из жил укорачивается с таким расчетом, чтобы ее можно было завести в распределительную коробку (обычно над выключателем), а две другие доставали до самого устройства включения.
Как и в предыдущем случае, на прерыватель подается фаза, а отходящие провода фиксируются в клеммниках выключателя. В комплектности самой люстры присутствует вывод из трех проводов, один из которых нулевой, а два других, фазных, подключены (на примере пятирожковой) к двум и трем источникам света соответственно. Прямой ноль из распределительной коробки идет на нулевой контакт, а выходящие из выключателя провода соединяются с фазными от люстры.
Схема подключения пятирожковой люстры
В итоге получается такое подключение, при котором, если действовать поочередно, нажатие одной из клавиш устройства обеспечивает включение лишь двух лампочек, а при нажатии другой включается три, ну а при необходимости более сильного освещения можно включить обе клавиши.
Таким образом, при помощи такого прерывателя производится три варианта интенсивности освещения, чем обеспечивается разнообразие подсветки.
В продаже существуют и выключатели, у которых три клавиши. Схема их монтажа немного сложнее, но подобна приведенным выше. С их помощью можно реализовать больше вариантов освещения.
Меры предосторожности и инструменты
Безопасность
Все работы с электричеством проводите с выключенным током. Если материал потолка горючий, то провода выбирайте жаропрочные с маркировкой НГ. Самые надежные, которые подходят даже для помещений с повышенной влажностью и температурой, покрыты оплеткой из стекловолокна, их внутренняя изоляция сделана из особо прочной резины.
Соединения проводки должны быть надежными и изолированными, а мощность ламп подходить к техническим характеристикам кабеля, чтобы не допустить перегрев.
В продаже встречаются точечные светильники, которые функционируют от сети питания 220 или 12 В. При напряжении 12 вольт, установите трансформатор, который понижает 220 вольт до 12. Для работы вам потребуется надежная опора, куда можно встать, например,стол или стремянка.
Инструменты
Для соединения отрезков кабеля хорошо подходит обжимной пресс. Если его нет, используйте плоскогубцы.
Для проделывания отверстий в потолке из гипсокартона используйте дрель с насадкой, которая позволяет сделать ровные круглые прорези.
Для измерения расстояния между светильниками и создания разметки запаситесь рулеткой и простым карандашом.
Светильники
Выбор точечных светильников широк. Для них производители выпускают лампы разных типов (люминесцентные, галогенные или светодиодные), форм и размеров. Самые эффективные, долговечные и экономичные — LED-лампы. Рекомендуем устанавливать споты мощностью не более 40 Вт.
Другие способы подключения
Существуют и другие методы подключения двух ламп к одному выключателю. Некоторые из них не очень широко распространены, но рассмотреть их надо.
Через преобразователь напряжения
Локальная подсветка часто выполняется на низковольтных точечных светильниках или галогенных лампах, рассчитанных на источник питания 12..48 вольт. Для их запитки потребуется преобразователь высокого напряжения в низкое.
Управление параллельно включенными низковольтными осветительными приборами посредством одноклавишного включателя.
Целесообразно подсоединить обе лампы к одному трансформатору достаточной мощности – это будет дешевле, чем устанавливать два отдельных преобразователя.
Выключатель освещения надо ставить со стороны 220 вольт. Со стороны низкого напряжения при той же мощности коммутируемые токи будут выше, это может привести к снижению срока службы контактной системы включателя. К тому же специализированные преобразователи могут иметь алгоритм подачи напряжения для инициации свечения, например, галогенных ламп. Этот алгоритм отрабатывается при подаче на преобразователь питания 220 вольт, а при коммутации с низкой стороны лампы могут просто не зажечься. Поэтому при необходимости раздельного включения светильников часто приходится ставить два источника питания.
| Лампа | Тип | Напряжение питания |
| DIM Halostar Osram | Галогенная | 12 В |
| Галогенная лампа Novotech GY6.35 | Галогенная | 12 В |
| Varton 6,5W 4000K | Светодиодная | 24, 36 В |
| IN HOME LED-MO-PRO | Светодиодная | 12, 24 В |
| UNIEL LED10-A60/12-24В/E27 | Светодиодная | 12, 24 В |
Подключение от существующей розетки
Бывают ситуации, когда надо обустроить дополнительное освещение в уже смонтированной системе электроснабжения. Чтобы минимизировать трудозатраты, можно подключить светильники от существующей розетки. Проводники N и PE надо взять непосредственно с клемм розетки и проложить к светильникам. Фазный провод берется оттуда же, но в нем будет разрыв, в который надо подключить выключатель освещения. От включателя пойдет провод к лампе или двум.
Подключение осветительной системы от розетки.
В качестве примера приведена схема с двухклавишным коммутационным прибором. С одноклавишным применяется тот же принцип, только от выключателя к лампе идет один провод.
Монтаж с применением распаечной коробки
Если система освещения монтируется с нуля, то прокладку проводов надо сделать с применением распаечной коробки. Это профессиональное решение. Конкретный вариант зависит от выбранной схемы, но общий принцип такой:
- из распредщита в коробку заводится трехжильный кабель с проводниками L (фаза), N (рабочий ноль) и PE (защитный проводник) – его может не быть;
- N и PE идут к светильникам транзитом (при необходимости разветвляются на количество ветвей, равное количеству светильников);
- фазный провод имеет разрыв, в который подключается выключатель, для этого из коробки опускается двухжильный кабель для одноклавишника или трехжильный для двухклавишного прибора.
Схема подключения двойного включателя к двум лампам через распредкоробку.
Реализация этого принципа показана на схеме для случая двухклавишного включателя. Если применяются два проходных аппарата, то монтаж усложняется, особенно при наличии проводника PE.
Схема подключения проходных включателей к двум лампам через распредкоробку.
Для упрощения работы и снижения риска ошибок следует:
- применять кабели с маркированными проводниками (цветом или цифрами);
- использовать распредкоробку увеличенного диаметра;
- по возможности соединения между проходными переключателями выполнить шлейфом, без захода в коробку.
Игнорировать прокладку проводника PE, если он в наличии, нельзя.
Тематическое видео.
Последовательное подключение
Чтобы разобраться, как соединить светильники последовательно, сначала поговорим об основных этапах работы.
Если вам нужно подключить несколько ламп, не более 5–6 штук, подойдет последовательная схема. Для ее исполнения потребуется немного кабеля и времени, но качество освещения будет невысоким из-за того, что напряжение распределяется на все элементы. Если подключено 3 лампы к 220 В, на каждую придется по 73 В, если 5, то по 44 В.
Подобный способ подключения мы найдем в советских гирляндах. При сгорании одной лампочки перестают гореть все. Чтобы заменить электроприбор, придется проверять каждую лампочку. Из-за этих недостатков последовательная схема используется редко, однако она с успехом применяется в подъездах, где освещение на разных этажах включается одним выключателем.
Подключить кабель последовательно просто — подведите фазу поочередно ко всем лампы, а ноль проведите к выходу крайне лампы. К выключателю должна подходить фаза, которая дальше всех идет на лампочки.
У проводки из трех жил кроме двух основных проводов присутствует защитный кабель «земля». Его нужно взять напрямую с «земляной» колодки и отвести на каждый из точечных светильников к подходящей клемме.
Схема подключения двух лампочек
Одноклавишный выключатель
Подключение двух лампочек накаливания к одному выключателю осуществляется по стандартной схеме, разница только в том, как соединены сами источники света. С помощью коммутационного устройства с одной клавишей можно выполнять одновременное управление сразу двумя осветительными приборами, как бы они не были подсоединены друг к другу, параллельно или же последовательно.
Главное, нужно помнить, что размыкающий контакт рекомендуется ставить на фазу, а провод, подключенный к лампочке напрямую, к нулю. В обратном случае, конечно же, схема тоже будет работать, но тогда при замене сгоревшего источника света появляется необходимость отключения всего электропитания помещения или участка, так как поражает человеческое тело именно потенциал, идущий по фазному проводнику. Определить фазу легко с помощью обычной индикаторной отвёртки либо тестера.
Двухклавишный выключатель
Если с подключение двух лампочек к одноклавишному выключателю всё понятно, рассмотрим выключатель с двумя клавишами и его особенности работы и подключения. Он имеет один общий контакт и два отходящих, идущих на отдельную нагрузку. При этом весь монтаж нужно выполнять через распределительную коробку, это в дальнейшем упростит подключение новых осветительных приборов или же поиск неисправности. Проводка к выключателю выполняется трёхжильным проводом, а разводка по светильникам и ввод питающего напряжения двухжильным.
Двойной коммутационный аппарат можно использовать для раздельного управления двумя источниками света, любого типа, главное, опять же не забывать об ограничении тока в цепи. Именно по силе тока, протекающей в цепи осветительных приборов, выбирать нужно и сам выключатель и сечение провода.
На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:
Проходные переключатели
Подключение двух лампочек к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого они обязательно применяются в паре, иначе смысл их использования теряется. Вот принципиальная схема для такого соединения. Весь монтаж также необходимо делать через распаечную коробку:
Вся сущность подключения двух и более ламп к проходному выключателю предоставлена на видео:
Параллельное подключение
Самая распространенная и удобная схема — параллельная. Для нее необходим больший метраж проводки, но на все споты подается одинаковое напряжение и освещение получается одинаково ярким. Если выходит из строя одна лампа, то остальные светят. Найти место поломки очень просто.
Для предотвращения перегрева, а также короткого замыкания рекомендуется прокладывать негорючий провод ВВГ нг 2*1,5 — двухжильный, или 3*1,5 — трехжильный, если есть заземление. Способы, как соединить светильники параллельно — шлейфный и лучевой.
Шлейфное подключение
Если вы хотите использовать шлейфный способ разводки, то выведите из распредкоробки провода ноль и фазу на первый спот. От него проведите отрезок на второй, и так ко всем последующим приборам. Получается, что к каждому споту, кроме последнего, подключено по 4 отрезка.
Если нужно подключить несколько десятков спотов, можно использовать схему с двухклавишным выключателем. При данном способе потребуется больше проводки. Если у вас споты на 12 вольт, возьмите 2 трансформатора.
Принципиальные схемы подключения выключателей
На практике схемы подключения могут различаться. Различия зависят, в основном, от типа выключателя.
Одноклавишный
У этого коммутационного аппарата есть всего одна контактная группа на замыкание, поэтому управлять он может только двумя светильниками одновременно, независимо от включения.
Управление параллельно и последовательно включенными осветительными приборами посредством одноклавишного включателя.
Выключатель при параллельном соединении должен быть рассчитан на суммарный ток двух ламп, а при последовательном – на ток, не превышающий ток менее мощного прибора.
Здесь и далее последовательная схема показана в основном в теоретическом плане, без перспективы практического использования.
Более подробная схема подключения выключателя с одной клавишей читайте в этой статье.
Двухклавишный
Двухклавишный включатель может управлять двумя лампами раздельно, поэтому последовательная схема здесь нецелесообразна даже теоретически.
Управление осветительными приборами посредством двухклавишного включателя.
При замыкании двух кнопок одновременно, лампы оказываются включенными параллельно. Контактная группа выключателя должна быть рассчитана на одиночную нагрузку.
Лучевое подключение
Лучевое соединение более надежно, но устанавливать проводку этим способом сложнее. Вам потребуется больше кабеля. Соединение должно получиться более качественным, чтобы все провода держались там, где их закрепили. Удобный способ монтажа — с использованием клеммной колодки, когда с одной стороны проводите фазу и разводите на контакты. С другого конца подводите отрезки кабеля, отходящие к светильникам.
Похожий способ — использовать клеммники Ваго. Он прост и быстр в исполнении. Вам нужно зачистить провода и вставить их в гнезда.
Вы можете воспользоваться еще одним вариантом — скрутите провода, обожмите плоскогубцами и сварите. Соединение получается неразъемным, однако достаточно прочным.
Если вы разбираетесь в электрике, то справитесь с монтажом светильников самостоятельно. Если сомневаетесь, обратитесь к электрикам, которые рассчитают количество электроприборов на вашу площадь, правильно разметят места установки и выполнят монтаж.
Мы покажем как правильно подключить точечный светильник к 220в
Точечный светильник R39 220В Е14 белый встраиваемый
Современные интерьеры характеризуются большим жизненным пространством, которое разделяется на разные жилые зоны. На смену небольшим комнатам приходят квартиры со свободной планировкой, характеризующиеся зонами кухни, гостиной, спальни, рабочего кабинета. Эти пространства разделяются с помощью пола, потолка, перегородок и освещения. Именно своими руками хозяева жилья создают уютную теплую обстановку, подчеркивающую предметы, формы, удовлетворяющую их жизненные потребности. Важной частью создания зон комфорта является подключение правильного освещения, поскольку для каждой зоны, комнаты оно имеет свои особенности. Места для работы, чтения, приготовления пищи, отдыха необходимо освещать в соответствии с их функциональными задачами.
Правильная схема подключения элементов освещения обеспечивает равномерное освещение всех уголков жизненного пространства помещения, выделяя, подчеркивая их назначение с помощью распределенного света. Точечные led светильники небольших размеров и мощности успешно выполняют такие задачи. Осветительные приборы монтируются на подвесных потолках. Как подключить точечные светильники четко и подробно покажет электрическая схема, а также алгоритм подключения. Монтаж этих элементов легко осуществить даже своими руками. О том как заменить лампочку в точечном светильнике вы можете узнать в нашей статье.
Важно помнить, что расположение, конфигурацию потолочных осветительных приборов нужно планировать еще на этапе проектирования.
Инструкция по монтажу
Монтаж выключателей производится в несколько этапов. Каждый из них имеет свои особенности.
Подготовка стен
Прокладывать кабельную продукцию можно открытым или закрытым способом. Выполнение этого этапа зависит от вида выбранной проводки.
Если выбран открытый способ, надо определить места крепления распредкоробок, розеток и выключателей (на этом месте надо смонтировать площадки для установки), наметить кабельные трассы. Кабель можно крепить:
- на пластиковые скобы;
- на опоры (проводка в стиле «Ретро»).
Также можно укладывать проводниковую продукцию в кабельные каналы.
Крепление кабелей к стене пластиковыми скобами.
Открытая проводка на изолирующих стойках.
Если выбрана скрытая проводка, то, после определения мест установки электроприборов, в стенах надо выполнить каналы (штробы) для укладки кабеля и выемки для установки пластиковых боксов. После прокладки проводниковой продукции и вывода проводов в распредкоробки и подрозетники, штробы заштукатуриваются и выполняются работы по обустройству интерьера.
Штробление стен – самый тяжелый этап.
Подключения в распредкоробке
Провода, выведенные в распредкоробку надо подготовить – укоротить, снять общую оболочку и зачистить концы на 1-1,5 см. Сделать это можно с помощью монтерского ножа.
Проводники в распредкоробке, готовые к соединению.
Дальше надо выполнить расключение проводников согласно выбранной схеме. Соединить жилы можно скруткой (желательно, с последующей пропайкой). После этого концы надо заизолировать. Также можно применить современные зажимные клеммы.
Установка выключателя
Установка выключателя, независимо от его исполнения (накладной или внутренний) также начинается с укорачивания и разделки кабеля.
Подготовка проводов.
Потом выключатель надо частично разобрать – снять клавиши и декоративную рамку. Следующий шаг – подключение проводов к клеммам выключателя. В зажимных клеммах надо надежно затянуть винты. Пружинные зажмут провод сами.
Подключение проводников к клеммам.
Потом выключатель устанавливается на место, крепится согласно конструкции, устанавливаются декоративные пластиковые детали.
Порядок установки выключателя.
Правила подключения светильников к сети 220В
До начала монтажа на потолочной поверхности важно определить места расположения встроенных светильников. По своей конструкции такие осветительные приборы охватывают сектор освещения всего лишь 30º. С другой стороны, за счет своей компактности схема их установления может быть достаточно плотной. Если следовать ей, то на разных потолках их может располагаться достаточно много.
Для обеспечения оптимальной освещенности помещения схема установки элементов света должна быть следующей:

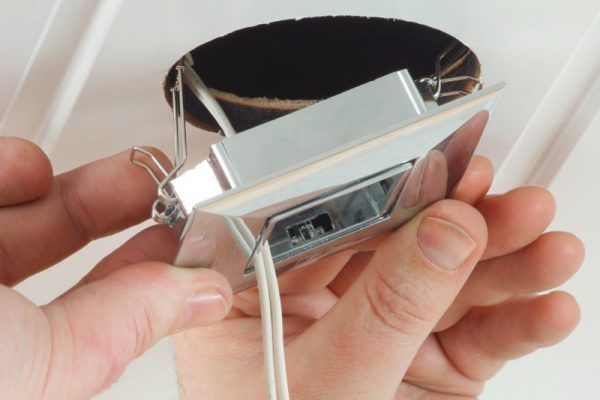

Светильники в гипсокартонный потолок можно установить и подключить своими руками. Технология и схема универсальна – одинакова для всех видов подвесных потолков.
