Требования при прокладке газопровода в населенных пунктах: глубина и правила прокладки надземного и подземного трубопровода

Прокладка газопровода относится к числу мероприятий, которое должны выполнять лицензированные организации. Владелец недвижимости может только собрать нужный пакет документов для получения разрешения, закупить необходимый материал и оборудование. В целях экономии средств допускается выполнение отдельных подготовительных работ. Чтобы избежать трудностей с осуществлением данных мероприятий, следует ознакомиться с нормами, действующими в отношении строительства трубопроводов и разновидностями их конструкций.

Глубина, ширина и другие требования

Газовые коммуникации располагаются выше остальных (водопровод, канализация и пр.), поэтому глубокие канавы для них не нужны.

Если строительство ведётся вдоль действующего газопровода (например, от соседского участка), необходимо проставить отметки по факту его местонахождения с указанием глубины укладки.

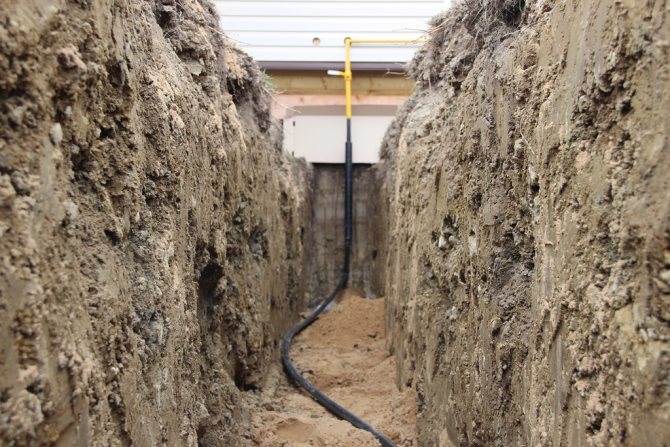

Глубина колеи:

• В местах прохождения автотранспорта, под бетоном, при возможном воздействии механических средств извне: не менее 0,9 м. Этот вариант подходит для городских условий, в местах прохождения автомагистралей. Учитывая состояние почвы, глубина здесь редко составляет меньше 1,2 метров.
• На участках в лесистой местности, садовых, дачных, где нет вероятности повреждения грунта: не менее 0,6 м. Подходит для проведения коммуникаций в частные строения: дома, дачи, бани, постройки хозяйственного назначения. Если дом находится на частной территории.
• Провод для сухого газа кладут на 1,2 м и глубже.

Есть зависимость от грунта:

• торфяной, болотистый – 1,1 м;
• песчаный – 1,2 м;
• скальные породы – 0,6 м.

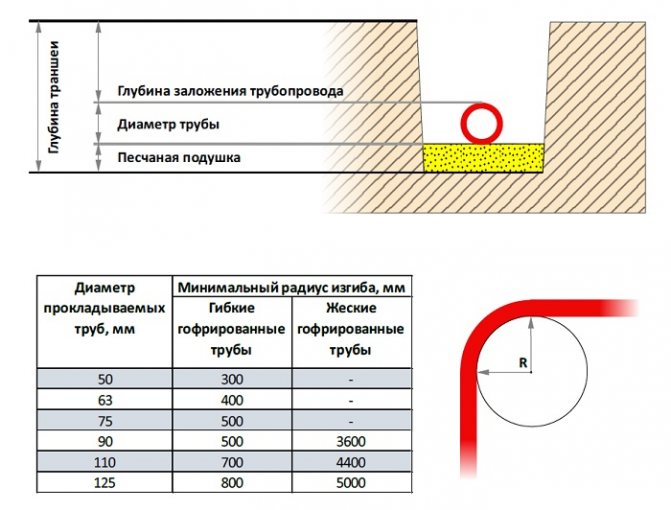

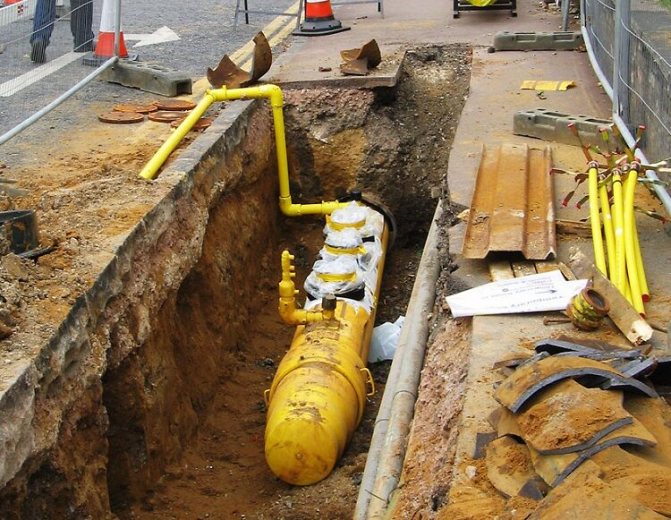

Параметры траншеи зависят и от диаметра самой трубы, и способа рытья. Конкретный размер указывается при составлении проекта. Если выкапывают грунт ковшом экскаватора, канава становится равной ему по ширине.

Откосы формируются вручную, размер зависит от состава почвы:

• песчаная, супесь + 0,15 м;
• глинистая, мерзлая, твёрдая +0,4 м.

Помимо личных габаритов газовой трубы, при расчётах учитывается местонахождение остальных коммуникаций.

Нюансы:

• Телефонные бронированные и электрические кабели находятся не ближе чем в 0,5 м от прохождения газопровода. В противном случае возникает пожароопасность.
• Электрокабели маслонаполненные с напряжением от 110 кВт, не ближе чем на 1 м.
• Водопровод, канализационные трубы, каналы теплосети, небронированный телефонный кабель – не ближе 20 см.

Допускаются погрешности, если электрические кабели убраны в защитный футляр. Но ближе чем на 20 см расположение любых коммуникаций относительно газопровода запрещено. При этом сама труба с газом должна быть упакована в защитную оболочку в тех местах, где пересекается с теплотрассой, водоканалом или электросетями.

Где брать постоянные значения?

Существует ряд обязательных требований к проведению земляных работ, которые учитываются при проектировании строительства.

Например, в СП 45.13330.2012 по земляным сооружениям приводится таблица минимальной ширины траншей, рассчитанной с способа разработки грунта и способа соединения труб:

Способ укладки трубопровода	Ширина при сварном соединении	Ширина при муфтовом, фланцевом соединении
Отдельными секциями если наружный диаметр труб: меньше 0,7 м; больше 0,7 м.	Ø + 0,3, но не меньше 0,7 м; 1,5 Ø.
Тоже при узкотраншейном методе (Ø до 219 мм) без спуска людей в траншеи	Ø + 0,2
Отдельными трубами при диаметре: до 0,5 м; от 0,5 до 1,6 м.	Ø + 0,5; Ø + 0,8.	Ø + 0,8; Ø + 1,2.

Здесь же приведена таблица минимальных размеров приямков с учетом вида труб, способа соединений, уплотнителя, условного прохода трубопровода.

Прокладка наружных и внутренних газопроводов

Внутренний газопровод – система труб и коммуникаций, расположенная внутри сооружений. Разводка труб в этом случае не должна быть закрыта никакими дополнительными накладками или спрятана в стену, должен быть свободный доступ для регулярного профилактического обследования и ремонтных работ.

При расположении газовой коммуникации наружным методом должен быть максимально ограничен доступ посторонних к ней людей. Для этого элементы конструкции крепятся на достаточно высокой высоте. Фиксация труб к стенам фасада должна быть надежной, чтобы исключить падения газовой трубы.

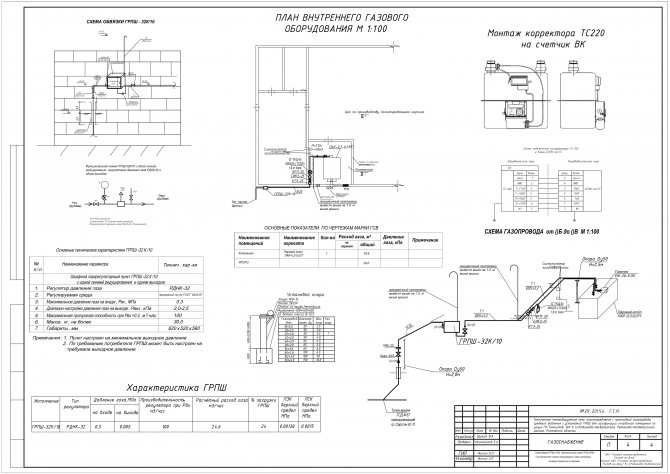

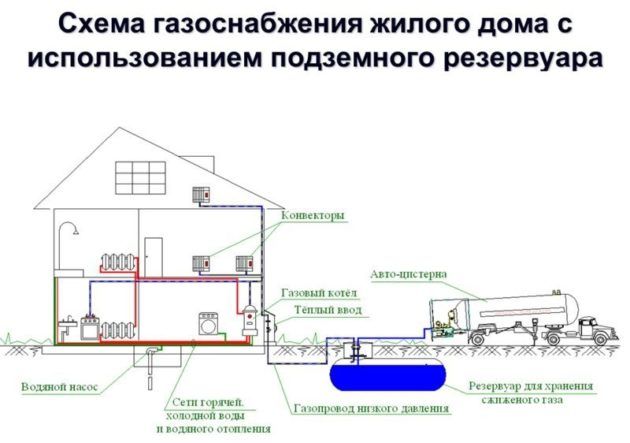

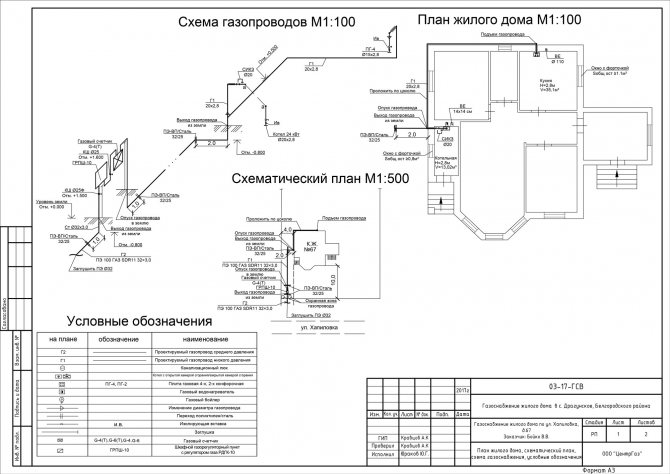

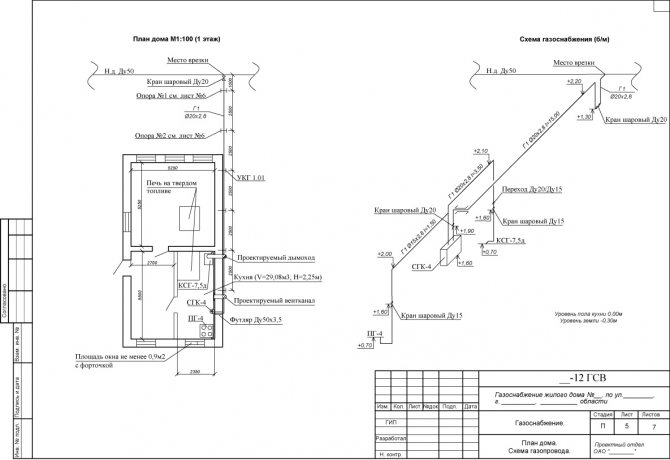

Схема системы газоснабжения

Устройство коммуникаций

Газовые трубы прокладываются разным образом. Метод зависит от задачи и особенностей эксплуатации.

Подземные коммуникации – наиболее безопасный способ укладки и самый распространенный. Глубина укладки разная: газопровод, передающий влажный газ должен размещаться ниже уровня замерзания грунта, газовые трубы, перемещающие осушенную смесь – от 0,8 м ниже уровня земли. Расстояние газопровода до жилого здания нормируется СНиП 42-01-2002. Газовая труба может быть стальной или полиэтиленовой.

• Наземные системы – разрешается в случае возникновения искусственных или естественных преград: строения, водные протоки, овраги и так далее. Наземное устройство допускается на территории промышленного или крупного коммунального строения. По СНиП для надземных коммуникаций допускается только стальные газоводы. Расстояние до жилых объектов не устанавливается. На фото – наземный газопровод.
• Внутренние сети – расположение внутри строений и расстояние между стенами и трубопроводом определяется установкой объектов потребления – котлов, кухонного оборудования и так далее. Не допускается укладка газоводов в штробы: доступ к любому участку трубы должен быть свободным. Для организации внутренних сетей применяются стальные и медные изделия.

На дачных участках сооружение наземного варианта является обычным делом. Причина – экономичность такого решения.

Допустимые расстояния

СНиП 42-01-2002 определяет дистанцию между домом и газовой трубой по величине давления газа. Чем выше этот параметр, тем большую потенциальную опасность представляет газовод..

• Между фундаментом обитаемого дома и газопроводом с низким давлением соблюдается расстояние в 2 м.
• Между газовыми трубами со средней величиной параметра и строением – 4 м.
• Для системы высокого давления установлено расстояние в 7 м.

Дистанцию между домом и надземным сооружением СНиП не регулирует. Однако устанавливает охранную зону вокруг наземного газопровода – по 2 м с каждой стороны. Зона должна быть выделена. Соответственно, при постройке дома следует учитывать соблюдение этой границы.

Строительные правила регулируют размещение газовой трубы относительно оконного и дверного проема – не менее 0,5 м, а также расстояние до кровли – не менее 0,2 м.

К чему придуманы нормы расстояния до строений и предметов от газовой трубы? Увы, часто мы пренебрегаем нормами СНИП, особенно на приусадебных и дачных участках. Особенно пренебрежительное отношение к нормам в том случае, если угроза штрафа маловероятна. Но в штрафе ли дело?

Нормы, в которых прописано расстояние от газовой трубы, – это наша же безопасность. Несоблюдение или недостаточное соблюдение может обернуться чем-то более страшным, нежели штрафные санкции. Так неужели жизнь стоит того, чтобы пренебрегать данными показателями, пусть даже это не совсем удобно?

Современные нормы подходят для проектирования новых систем газоснабжения, а также модернизации уже имеющихся. По ним основные газоотводы для бытового использования не превышают давления в 1,6 МПа. По этим же нормам проектируется газоснабжение в дачных и коттеджных поселках.

Не подходят данные нормы для систем газоснабжения промышленных организаций, например, нефтеперерабатывающих компаний, черной металлургии и прочих.

Состав системы газоснабжения:

• наружные трубопроводы;
• внутренние;
• оборудование и агрегаты для контроля, измерения, подачи газа, а также обслуживания системы.

Главный ориентир – нормативная документация

В дальнейшем, во время плановых проверок или при наступлении аварийной ситуации, контролирующие органы будут внимательно осматривать все узлы, начиная от врезки в центральную трубу и заканчивая подключением газового котла, плиты или духового шкафа

И первое, на что они обратят внимание, правильно ли выбран способ монтажа – надземный или подземный

Более приемлемый, но и дорогой способ подводки топлива в дом – подземный. Его практикуют, если в дальнейшем на трубу не повлияют такие факторы, как сейсмоактивность, грунтовые воды, пересекающие путь дорожные покрытия

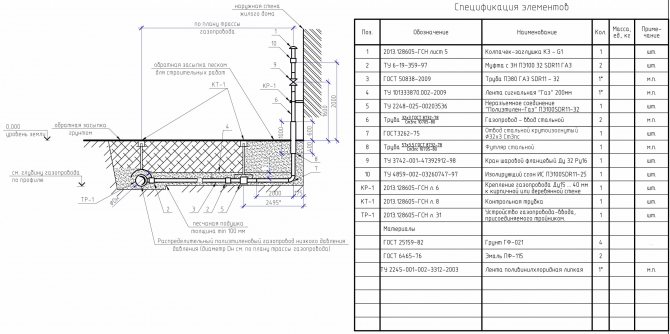

Цокольный ввод – это элемент подземной прокладки, следовательно, далее речь пойдет только о ней.

Но целостность и правильное оборудование выхода газовой трубы из земли важны не только из-за риска получить большой штраф во время проверки. Главное все же – в обеспечении безопасности жильцов дома и всех, кто находится поблизости.

Любое неисправное оборудование грозит серьезной аварией на газопроводе. К тому же при неправильном оформлении цокольного ввода возможна утечка газа, а это – дополнительные траты из семейного бюджета.

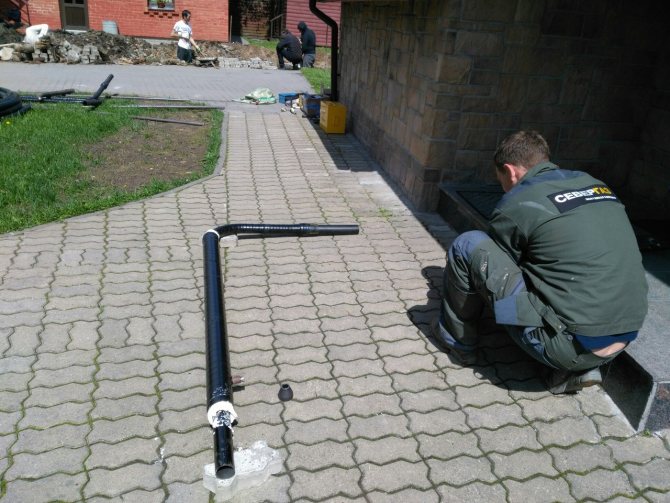

Вывод газовой магистрали из-под земли наружу производят непосредственно около стены здания, чтобы обеспечить самый короткий путь до конечной точки – котла, который находится на кухне или в отдельном помещении

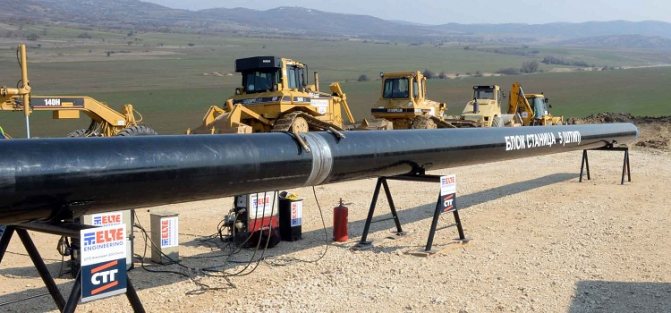

Во время прокладки магистральных труб монтажники ориентируются на положения, изложенные в российских нормативных документах. Например, в СНиП 2.04.08-87* рассмотрены все нюансы монтажа полиэтиленовых труб, предпочтительных для частного использования, а также требования к маршрутам их прокладки.

Здесь же регламентируется глубина закладки газопровода – 0,8 м. Исключение составляют территории, на которых не предвидится движение транспорта – 0,6 м. Эти данные необходимо учитывать при выборе размера оборудования для устройства выхода газопровода из земли, хотя заводские изделия обычно подогнаны под стандартную шкалу.

Нежелательно, чтобы поблизости от места монтажа узла ввода присутствовали подземные воды. Если они все же есть, нужно провести мероприятия по предотвращению деформации или всплытия полиэтиленовой трубы.

Конкретную информацию о подземных газопроводах можно почерпнуть из СНиП 42-01-2002. Здесь содержатся полезные материалы об использовании футляров – специальных защитных элементов, а также об условиях использования полиэтиленовых труб.

Интересно, что в одной траншее можно располагать две и даже более газовых магистралей, но так, чтобы была обеспечена возможность свободного доступа к каждой из них при ремонте

Во время укладки труб рабочие могут столкнуться с тем, что газопровод пересекается с другими инженерными сетями. Это не вызывает сложностей, так как допустимое расстояние между сетями – всего 20 см.

Все этапы строительства, от разработки проекта до приемки в эксплуатацию, должны проводиться по нормам СНиП 3.02.01-87, ПБ 12-529-03 и СП 62.13330-2011.

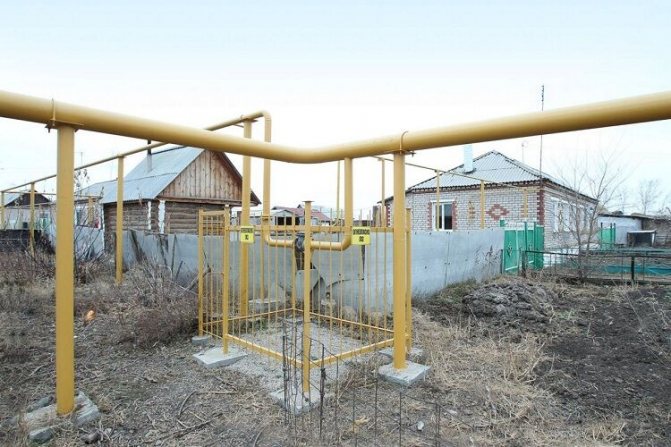

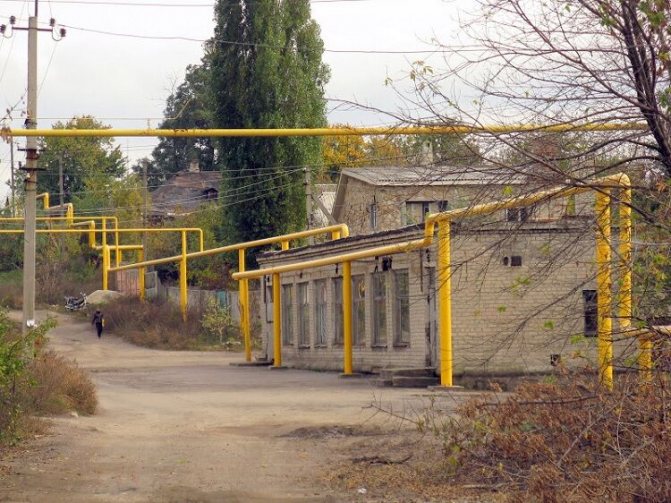

Правила сборки надземных систем

Требования прокладки газопроводов этого типа предусмотрены следующие:

• над землей газопровод должен располагаться не ниже 2,2 м в местах прохода людей, 5 м — над автодорогами, 7,1 м — над трамвайными путями, 7,3 м — в тех местах, где ездят троллейбусы;
• расстояние между неподвижными опорами линии должно быть равно максимум 100 м при диаметре трубы до 30 см, 200 м — до 60 см, 300 м — свыше 60 см;
• трубы стальные газопроводные, предназначенные для прокладки над землей, должны иметь толщину стенки не менее 2 мм.

Магистрали распределительного газопровода в мелких населенных пунктах часто прокладываются по опорам. Расстояние между последними напрямую зависит от диаметра труб. Так, для Ду-20 этот показатель будет равен 2,5 м, Ду-50 — 3,5 м, Ду-100 — 7 м и т. д.

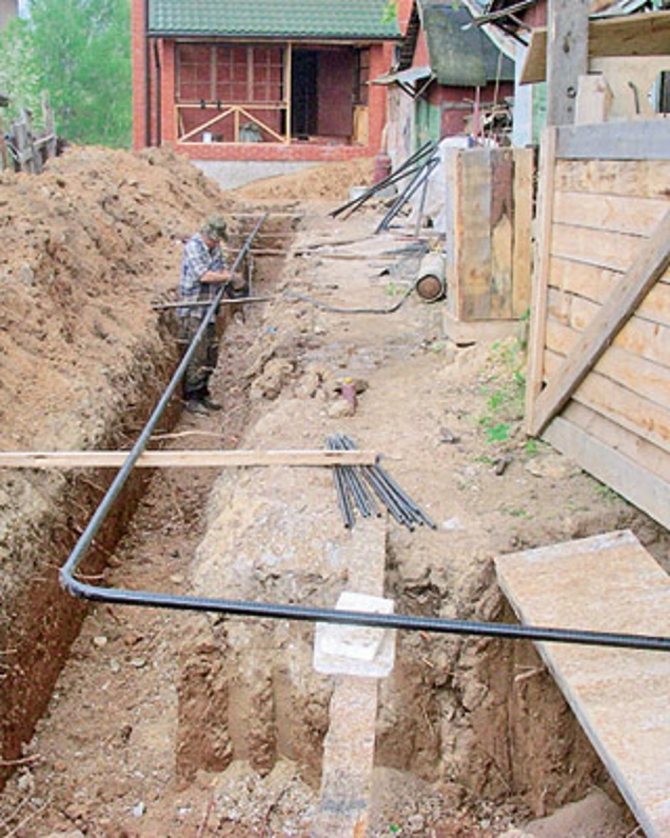

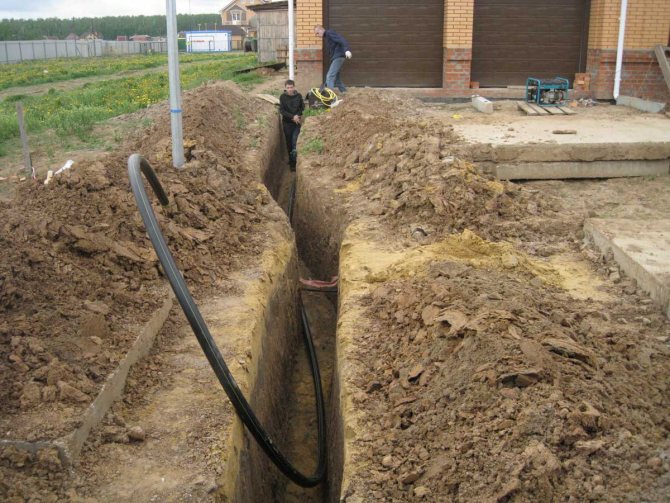

Какой глубины надо копать траншею для подвода газа в дом?

11.51 Переходы трубопроводов под железными дорогами I, II и III категорий, общей сети, а также под автомобильными дорогами I и II категорий следует принимать в футлярах, при этом, как правило, следует предусматривать закрытый способ производства работ. При обосновании допускается предусматривать прокладку трубопроводов в туннелях. Под остальными железнодорожными путями и автодорогами допускается устройство переходов трубопроводов без футляров, при этом, как правило, должны применяться стальные трубы и открытый способ производства работ.

Примечания: 1 Прокладка трубопроводов по железнодорожным мостам и путепроводам, пешеходным мостам над путями, в железнодорожных, автодорожных и пешеходных туннелях, а также в водопропускных трубах не допускается; 2 Футляры и туннели под железными дорогами при открытом способе производства работ следует проектировать согласно СП 35.13330; 3 При обосновании, допускается футляры и водонесущие сети выполнять из полимерных труб повышенной прочности.

11.53 Расстояние в плане от обреза футляра, а в случае устройства в конце футляра колодца — от наружной поверхности стены колодца должно приниматься: при пересечении железных дорог — 8 м от оси крайнего пути, 5 м от подошвы насыпи, 3 м от бровки выемки и от крайних водоотводных сооружений (кюветов, нагорных канав, лотков и дренажей); при пересечении автомобильных дорог — 3 м от бровки земляного полотна или подошвы насыпи, бровки выемки, наружной бровки нагорной канавы или другого водоотводного сооружения.

Расстояние в плане от наружной поверхности футляра или туннеля следует принимать не менее: 3 м — до опор контактной сети; 10 м — до стрелок, крестовин и мест присоединения отсасывающего кабеля к рельсам электрифицированных дорог; 30 м — до мостов, водопропускных труб, туннелей и других искусственных сооружений.

Примечание — Расстояние от обреза футляра (туннеля) следует уточнять в зависимости от наличия кабелей междугородной связи, сигнализации и др., уложенных вдоль дорог.

11.54 Внутренний диаметр футляра следует принимать при производстве работ: открытым способом — на 200 мм больше наружного диаметра трубопровода; закрытым способом — в зависимости от длины перехода и диаметра трубопровода согласно СП 48.13330. Примечание — В одном футляре или туннеле допускаются укладка нескольких трубопроводов, а также совместная прокладка трубопроводов и коммуникаций (электрокабели, связь и т.д.).

11.55 Переходы трубопроводов над железными дорогами должны предусматриваться в футлярах на специальных эстакадах с учетом требований 11.53 и 11.57.

11.57 При проектировании переходов через железные дороги I, II и III категорий общей сети, а также автомобильные дороги I и II категорий должны предусматриваться мероприятия по предотвращению подмыва или подтопления дорог при повреждении трубопроводов. При этом на трубопроводе с обеих сторон перехода под железными дорогами следует, как правило, предусматривать колодцы с установкой в них запорной арматуры.

Наша проектная организация готова разработать для Вас проекты водоснабжения и канализации для объектов любой сложности на любом этапе проектирования.

Рекомендации по выбору газопроводных труб Особенности использования разных видов газопроводных труб Нормативные положения для газопроводов в квартирах Вентиляция и безопасность Нормы газификации частного дома Последовательность и правила монтажа

Обустройство газопровода для обеспечения частного жилища или участка относят к сложным техническим задачам по причине взрывоопасности бытового газа. Проводя газификацию помещения, следует с большой тщательностью относится к каждому этапу этой работы, так как любая ошибка чревата очень серьезными последствиями.

Какие документы потребуются

Необходимо помнить, что некоторые документы должны быть готовы до начала монтажных работ, а некоторые могут быть оформлены во время процесса, поэтому, если сразу всю документацию сделать нет возможности, то, нужно заранее определить приоритеты.

Вот перечень документов, которые необходимо представить в соответствующий орган, чтобы разрешили провести газ в частный дом:

1. Заявление в письменном виде. С него начнется подготовительная работа (анализ местности, здания и т. д);
2. Предоставить копии документов, которые удостоверяют личность заказчика, (с копиями необходимо предъявить оригиналы);
3. Предоставить копии документов, которые подтвердят право на владение домом (так же предъявить оригиналы для сравнения с копиями);
4. Если газопровод будет проходить по участку соседей, то потребуется их согласие;

Впоследствии онадобятся документы на оборудование, которое будет подключаться к газу, и результаты обследования дымохода.

Все необходимые документы можно собирать и предоставлять самостоятельно, или доверить это другим лицам, оформив на них соответствующую доверенность.

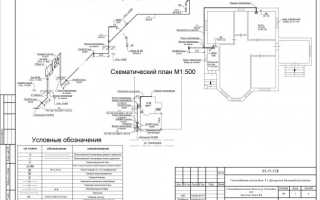

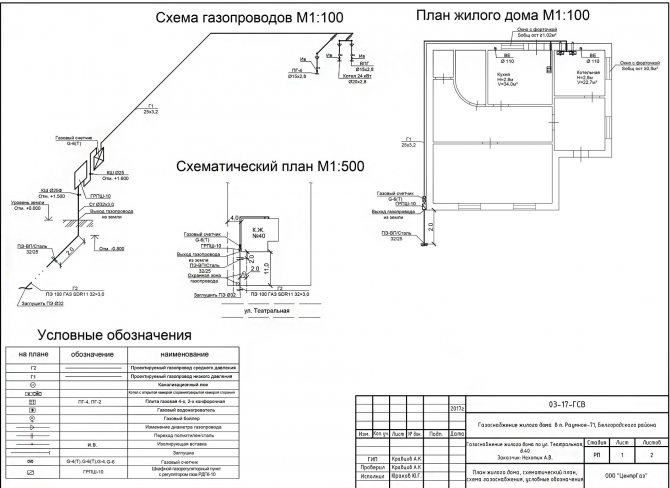

Схема подключения – один из обязательных документовИсточник premium-gaz.ru

Что подразумевает охранная зона

На охранной территории не могут в обычном порядке проводиться земельные работы, не допускается что-то строить. Недопустимы склады или любое другое загромождение санитарной зоны газопровода, загораживание доступа для срочных работ в случае аварийной ситуации.

Газораспределительная сеть около деревни

Доступ должен всегда быть открыт и со всех сторон, в том числе, когда коммуникации исправны. Конечно, если будут проводиться без разрешения какие-то раскопки в охранной зоне, это значительно замедлит работу аварийной группы. Работы с газопроводами и без того сложны, особенно огневые.

Разумеется, при нарушении границ зоны охраны будет и ответственность согласно КоАП России. Будет суд, и в итоге в соответствии с Административным кодексом последует судебное постановление о штрафе в размере, зависящем от тяжести правонарушения.

Важно учитывать, что при ответственности за такое нарушение охранной зоны многое зависит от последствий. И если в итоге пострадают люди или будет нанесен ущерб имуществу в особо крупном размере, то будет заведено уже уголовное дело

Зимой

Ответственность может в итоге быть как в виде штрафа, так и в виде лишения свободы на определенный срок. Опять же, степень ответственности зависит от конкретной ситуации, то есть от нанесенного вреда, отягощающих и смягчающих обстоятельств.

Если человек проложит к себе в дом газопровод, органы контроля вправе направить инспектора, а последний – вправе мерить охранное расстояние до объектов и проверять таковое на соответствие нормам.

При обнаружении нарушений предстоит оформление таковых в письменном виде. Но это должен, конечно, быть человек с удостоверением, который не будет против предварительного звонка в организацию для проверки его личности.

Размеры охранных территорий согласно таблице СП 62.13330.2011

Само собой, закон о защитной зоне газопровода распространяется и на физических лиц, и на юридических, включая Газпром. Любой нефтепровод, нефтегазопровод или нефтепродуктопровод должен всегда находиться на достаточном расстоянии от тех или иных объектов, а оборудование – отвечать требованиям стандартов. Касается это и аммиакопроводов, и любых других транспортных и энергетических сетей.

Основные составляющие газопровода

Голубое топливо поступает по газопроводам через специальные распределительные станции, где клапаны автоматических регуляторов должны снижать давление и обеспечивать его стабильный требуемый уровень.

Газопроводные сети состоят из:

• внутренней магистрали;
• наружной магистрали населенных пунктов;
• системы автоматизированного управления;
• средств электрохимической защиты;
• регуляторных пунктов.

Вариантов монтажа газопровода может быть несколько. Выбор способа монтажа зависит от многих параметров и конкретного случая. Учитываются климатические условия, застроенность участка и другие параметры.

Особенности использования разных видов газопроводных труб

Газопроводы высокого давления обустраиваются исключительно при помощи массивных труб. Если к магистрали предъявляются повышенные требования по прочности, потребуется использование стальных труб без швов. Следует приготовиться к тому, что сварка таких элементов является намного более сложной процедурой, чем пайка тонкостенных труб. С точки зрения оптимальности эксплуатационных качеств особенно выделяются медные трубы: они по многим параметрам предпочтительнее толстостенных стальных изделий. По надежности обе эти разновидности практически одинаковы, однако медь весит намного меньше. От массового использования в быту медных трубок удерживает их высокая стоимость.

Используя тонкостенные трубы, следует учесть их высокую теплопроводность, из-за чего на их поверхности нередко возникает конденсат. Для защиты от коррозии готовую газопроводную систему рекомендуется покрыть несколькими слоями масляной краски. Подземные газопроводы организовываются при помощи пластиковых труб, для которых характерна гибкость, эластичность и дешевизна. Чаще всего это изделия из полипропилена или полиэтилена, которые отлично переносят подземные условия при газификации частных владений. Если требуется оснастить дачу газопроводом низкого давления, используются полиэтиленовые трубы черного цвета, имеющие соответствующую желтую маркировку. Полиэтиленовые трубы под высокое давления в качестве газопровода использовать не практикуется.

Разводка газа внутри помещения проводится шлангами из вулканизированной резины, которые имеют текстильное армирование. Для высокого давления они не годятся: с их помощью обычно подключают газовые плиты к баллонам или газовым колонкам.

Применение гибких шлангов имеет следующие ограничения:

• Если температура воздуха в данной местности превышает +45 градусов.
• Если на территории возможна сейсмическая активность более 6 баллов.
• При высоком давлении внутри газопроводной системы.
• Если требуется оснастить газопроводом любое помещение, туннель или коллектор.

Все перечисленные ситуации являются запретными для использования трубы ПНД в качестве газопроводной. Безопаснее будет остановиться на стальной газопроводной трубе тонкостенного или бесшовного типа.

Достоинства газовых трубопроводов из полиэтилена

Полиэтиленовые трубы для газификации имеют большой спрос на современном строительном рынке. Это связано с тем, что они обладают рядом достоинств, в сравнении с остальными аналогами:

• обладают резистентностью к губительному воздействию коррозии и агрессивным химическим соединениям;
• полиэтиленовые трубы легко обрабатывать при монтаже (резка, подгонка);
• внутренние стенки отличаются феноменальной гладкостью, поэтому их пропускные показатели очень высоки;
• полимер не вступает в химические реакции с какими-либо веществами;
• полиэтиленовые изделия не проводят электрический ток, поэтому они идеально подходят для подземной прокладки, ведь блуждающие токи в грунте им не страшны;

Трубы из полиэтилена используются в газопроводах достаточно часто, так как они не подвержены коррозии

Важно! полиэтиленовые изделия гораздо дешевле стальных аналогов, что является в некоторых случаях определяющим фактором.

• вес полиэтиленовых труб в 7 раз ниже, чем изделий, изготовленных из стали, что упрощает их хранение, транспортировку и прокладку;
• такие изделия обладают хорошей резистентностью к температурным перепадам;
• эксплуатационный срок полиэтиленовых изделий составляет при нормальном использовании 50 лет.

Прокладка наружных и внутренних газопроводов

Рассмотрим два варианта расположения газопроводных коммуникаций по отношению к жилым или же производственным постройкам:

Наружный. Такая прокладка, как правило, производится по двору частного дома или же в случае, когда труба примыкает к фасаду здания. Расположение газопроводной коммуникации наружным методом должно максимально ограничивать доступ посторонних лиц к ней. Для этого элементы конструкции располагаются на значительной высоте.

Наружный газопровод располагается на улице и к этим трубам доступ должен быть ограничен

Фиксация труб к фасаду здания является очень важным моментом. Фиксационные элементы должны быть надёжными, чтобы исключить возможность падения газовой трубы.

Внутренний. К внутренним, относят все газопроводы, проведённые непосредственно внутри зданий

Существует одно важное правило, которое необходимо запомнить: при монтаже газопроводных коммуникаций исключается любое декорирование труб, а также расположение их внутри стен. Это связано с тем, что такая коммуникация должна быть расположена так, чтобы к ней всегда был свободный доступ для профилактических осмотров или ремонтных мероприятий

Самостоятельно рыть траншею или воспользоваться услугами специалистов?

Законом запрещена самостоятельная прокладка труб газопровода, потому что малейшее несоблюдение норм и стандартов впоследствии может привести к крупной аварии. Специалисты нашей имеют многолетний опыт работы по прокладке газопроводов в частном секторе.

Воспользовавшись услугами нашей компании, вы получите следующее преимущества:

Наличие специальной техники. Во время прокладки газопровода наши специалисты используют современную технику, которая позволяет проводить работы быстро, а главное аккуратно. Высококвалифицированные специалисты нашей компании выполнят все работы строго по проекту, поэтому ответственные органы однозначно примут выполненную работу.

Наша компания имеет все необходимые для проведения подобных работ лицензии.

Если вы планируете подводить газ к своему дому или постройке, обращайтесь в нашу , доверьте работу профессионалам.

Россия, г. Санкт-Петербург Бухарестская, 1, офис 501

[email protected] Skype: severgaz_spb

Газ – наиболее популярное топливо для отопительных систем. Газовое отопление обходится гораздо дешевле, чем электрическое, и, при этом приносит куда меньше хлопот, чем твердотопливные аналоги.

Однако сам процесс подведения взрывоопасного топлива к частному дому требует соблюдения большого количества правил, связанных как с бумажной волокитой, так и со значительными финансовыми затратами.

Газовый узел с байпасом

Прокладка газопроводов – процесс долгий, а также довольно затратный. С целью удешевления всего процесса, некоторые монтажные работы можно провести самостоятельно. Но для этого нужно внимательно изучить правила и нормы СНиП.

Какие могут возникнуть проблемы и ошибки?

Важно понимать, что ошибки в проведении процедуры газификации могут обернуться большими проблемами, вплоть до гибели или отравления людей. С чем сталкиваются при создании колеи и укладке газопровода:

С чем сталкиваются при создании колеи и укладке газопровода:

• Укладка металлической трубы без изоляции или футляра. Грозит появлением конденсата и коррозией.
• Прокладка газопровода вплотную к водопроводу, электрокабелям. В случае утечки последствия губительны.
• Недостаточная глубина траншеи. Трубу могут повредить, деформировать.
• Не учитывается ширина песчаной подушки при расчетах. Необходимо добавить 10-15 см на неё.
• Под дорогами, где ездит транспорт трубы должны пролегать глубже, чтобы избежать излишнего давления. Иначе возможна деформация поверхности провода.
• Отсутствие песчаной подушки, рыхлость. Эта мера нужна для сохранности труб, обязательно проводить утрамбовку, чтобы конструкция четко фиксировалась и не проседала.

Устройство наружных газопроводов: автоматизированные системы управления

Подобное оборудование предназначено для обеспечения наибольшей производительности магистралей. Автоматизированные системы управления (АСУ ТП РГ) имеют централизованную структуру. Основными их элементами являются:

• контролируемые пункты (КП), устанавливаемые на наружных магистралях;
• центральный диспетчерский пункт (верхний уровень).
• системы распределения газа (нижний уровень).

Центральный диспетчерский пункт включает в себя несколько рабочих мест, объединенных с помощью вычислительных сетей. Используются АСУ газопроводов:

• с целью оперативного контроля распределения;
• контроля состояния оборудования;
• учета поступления и расхода газа.

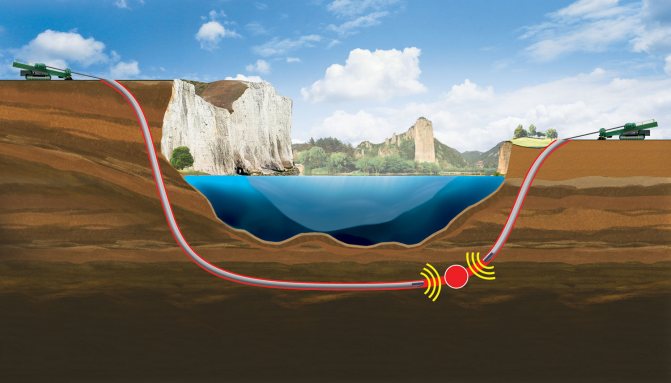

Горизонтально направленное бурение. Бестраншейная прокладка. Работы ГНБ. Методы ГНБ.

На практике прокол дороги (или прокол под дорогой) выполняется для следующих систем коммуникаций:

• электрокабель;
• газопровод;
• канализация;
• водопровод.

Также может использоваться для всех типов пластиковых и стальных труб, используемых при возведении инженерных коммуникаций.

• в установленный колодец;
• из колодца в подвальное помещение дома;
• из колодца в другой колодец;
• в подвальное помещение дома.

Диаметр любого установленного колодца не должен быть менее полутора метров.

Способы прокладки труб при проколе дороги

Ориентируясь на различные условия, в частности тип грунта, по ППР и Проекту организации строительства рабочие трубы или футляры прокладываются двумя способами: открытым и закрытым. Трубы ПНД и стальные прокладываются микротоннелированием, бурошнековой проходкой, продавливанием футляра с одновременной выемкой грунта, пневмопробойником, управляемым проколом, проколом грунта.

Расстояние от дома до объекта за пределами забора

Решая вопрос о размещении дома на участке, также учитывают расстояние будущего здания до линий электропередач, газопровода, железной дороги и кладбищ. Это позволит обезопасить домочадцев от транспортного шума и испарений от мест захоронений, избежать подтопления и проседания частного здания, расположенного на чрезмерно влажной почве.

До ЛЭП

Для защиты населения от поражений электрическим током из-за случайной деформации проводов по обе стороны ЛЭП устанавливают охранные зоны. В пределах этих сфер запрещено жилищное строительство, возведение дачных и садоводческих товариществ. Если в черте ЛЭП все же оказался дом, его не сносят, а накладывают запрет на реконструкцию и капитальное строительство.

Минимальное расстояние от дома до ЛЭП зависит от ее напряжения

Соблюдение охранных зон ЛЭП также обеспечивает сохранность участка электрической сети от колебаний, возникающих при возведении дома. Безопасное расстояние от забора до линий электропередач определяется, исходя из уровня напряжения, и составляет:

• 35 кВ – 15 м;
• 110 кВ – 20 м;
• 220 кВ – 25 м;
• 500 кВ – 30 м;
• 750 кВ – 40 м;
• 1150 кВ – 55 м.

До водоема

Мечтая о доме возле реки или пруда, нужно определить, входит ли приобретенный участок в водоохранную зону – землю, примыкающую к водному объекту с особой правовой охраной. Установление специального режима направлено на профилактику загрязнения, заиления и засоления почвы, сохранение богатства вод и поддержание естественного биоценоза.

Минимальное расстояние от дома до реки зависит от типа водоема

Возведение дома возле водоема также несет риск его разрушения из-за размещения на размягченной почве. При закладке фундамента учитывают ширину водоохранной зоны реки или моря. Эта территория определяется протяженностью водоема и составляет:

• 10 км – 50 м;
• до 50 км – 100 м;
• свыше 50 км – 200 м;
• для моря – более 500 м.

До газовой трубы

Если на участке располагается наружный газопровод, расстояние между ним и домом должно быть не менее 2-х м. Охранная дистанция для подземных труб определяется, исходя из напора подачи газа. В пределах населенных пунктов, как правило, давление в газопроводе не превышает 0,005 МПа. В этом случае фундамент закладывают на расстоянии не ближе 2-х м от газовой трубы.

В поселке до газовой трубы низкого давления достаточно дистанции 2 м

До дороги

В различных населенных пунктах расстояние между забором и дорогой разнится. В небольших поселках, как правило, этот показатель должен быть не менее 3-х м. Если в местной администрации разрешили отойти от стандартов, все же лучше возвести забор подальше от проезда. Это не только обезопасит жильцов, но и облегчит подъезд к участку.

Лучше держаться подальше от пыли и запахов дороги: минимум пять метров от забора

Говоря о дистанции между забором и дорогой, разделяют понятия «дорога» и «проезжая часть». Первой называют полотно с пешеходной зоной и обочиной, оптимальное расстояние до которой составляет около 3-х м. Под второй рассматривают участок для передвижения транспортных средств. Если земельный участок располагается вблизи магистралей, расстояние до забора должно быть не менее 5 м.

До кладбища

Норма расстояния от кладбища площадью более 20 га до жилого дома – не менее 500 м. Если участок расположен в деревне вблизи небольшого кладбища, жилище должно располагаться в удалении от него не менее чем на 300 м. Для колумбариев, мемориальных комплексов, закрытых мест захоронений допустимое расстояние до жилища составляет 50 м.

Минимальное расстояние до кладбища определяется его размерами

До железной дороги

Грохот и запах от железной дороги не порадуют никого: строим дом не ближе 100 м

Для защиты владельцев участков от шума поездов дистанция от частного сектора до железной дороги должна превышать 100 м. Если железнодорожное полотно располагается во впадине, или компания-перевозчик приняла меры по обеспечению шумовой защиты (установила шумозащитные экраны, заборы), допустимо возведение дома возле путей, но не ближе чем на 50 м.

Надеемся, что изложенные рекомендации помогут Вам сделать правильный выбор размещения дома на собственном участке. В любом случае, лучше убедиться в его правильности, обсудив свои планы с местной администрацией и соседями. Автор текста Мирошников А.П.

Как сделать прокол самостоятельно?

Как уже было отмечено, этот ручной способ применяют, но только если ширина дорожного полотна не превышает 10 м. В этом случае мастеру будет необходима хорошая физическая подготовка, но даже «Гераклу» помощники не помешают. Перед тем как детально рассматривать вопрос о том, как проложить трубу под дорогой, придется заняться поисками оборудования, инструментов и материалов.

Что потребуется найти?

Для операции надо собрать все необходимое. В список входит:

• болгарка;
• кувалда;
• сварочный аппарат;
• насос с пластиковой трубой;
• воронка и шланг (длина — около 2 м);
• пластиковая бочка (200 л, с горловиной);
• арматура (максимальная толщина — 20 мм, длина кусков — 2 м).

Еще потребуется приобрести несколько отрезков стальных труб нужного диаметра.

Как делают прокол арматурой?

Процесс прокладки трубопровода вручную включает несколько этапов.

1. Первым делом с обеих сторон участка дороги, где будет прокладываться трасса, выкапывают приямки. Их глубина и ширина больше, чем у основной траншеи. Запас должен составлять 120-130 мм. После этого отмечают ось будущей магистрали.
2. Начинают забивать направляющую — отрезок арматуры, конец которой заранее заостряют. По мере его заглубления в грунт к первому стержню приваривают второй, потом, если необходимо, следующие. Затем продолжают забивать направляющую в грунт.
3. После того как арматура вышла наружу, на нее надевают подготовленную «гильзу» — кусок трубы, рабочий край которой заостряют, или нарезают на нем зубья болгаркой. Сзади в трубу вставляют шланг, его соединяют с насосом, который помещают в бочку с водой.
4. По заднему торцу трубы бьют кувалдой. После того как она заполнилась грунтом, его вымывают с помощью струи воды. Можно обойтись без насоса, однако в этом случае работа усложнится. Гильзу придется постоянно вытаскивать и очищать от земли, а эти манипуляции могут спровоцировать обвал.
5. Трубопровод, продвигающийся в землю, наращивают с помощью сварочного оборудования. Операцию завершают, когда заостренный торец первого элемента показывается на противоположной стороне дороги. Арматуру вытаскивают, а корпус, который будет «работать» защитным футляром, оставляют в земле.

После окончания проводки траншеи и приямки закапывают, затем тщательно уплотняют грунт.

Как проложить «трубы трубой»?

В этом случае тоже будет нужно приобрести материалы, а насадку на рабочий инструмент можно сделать самостоятельно. Для прокола понадобится:

• стальная толстостенная труба (диаметр — 40 мм, длина ее больше ширины дорожного полотна);
• инструментальная сталь для создания наконечника;
• сварочный аппарат для изготовления конуса (пирамиды);
• болгарка, а также штыковая лопата, кувалда, лом, уровень.

Это технология также проста, поэтому этапы затруднений не обещают. Сначала из инструментальной стати изготавливают наконечник, который приваривают к трубе.

1. Как и в предыдущем случае, основная работа стартует с выкапывания. В этом случае траншея-вход должна быть длиннее, чем рабочая труба с насаженным наконечником. Плюс необходимо оставить простор для «размахивания» кувалдой.
2. Используя уровень и кирпичи, трубу укладывают по центру траншеи таким образом, чтобы инструмент упирался наконечником в грунт, который нужно будет пробивать.
3. Вооружаются кувалдой, удары наносят по торцу до тех пор, пока наконечник не появится с противоположной стороны.

Помощь ручного бура

Это еще один, относительно простой вариант для тех, кого не устраивают предыдущие методы. В этом случае мастеру будет необходимо приобрести двухметровый ручной бур: метр инструмента плюс метр удлинителя. Еще потребуется:

• отрезок арматуры: длина около 3-4 м, диаметр — 16 мм;
• шест, который будет исполнять роль ориентира;
• кувалда.

Работа поэтапно выглядит так:

1. Сначала с обеих сторон дороги роют траншеи с таким расчетом, чтобы в них было удобно (сидя) крутить бур. Со стороны выхода будущего трубопровода втыкают шест-ориентир, чтобы не было возможности отклониться от нужного направления.
2. Потом начинают «заседание» в противоположной траншее: там крутят бур (не отклоняясь от горизонтали) до тех пор, пока он не уйдет под дорогу на всю глубину. Потом берут отрезок арматуры, один его конец должен быть заточен заранее.
3. Его вставляют в пробуренное отверстие, оставшееся расстояние пробивают кувалдой, время от времени прокручивая стержень. После того как прут пробьет грунт насквозь, берут бур и отправляются завершать начатое в противоположную траншею.

Если грунт под дорогой не слишком податливый, то рекомендуют из траншеи-выхода заранее сделать небольшой подкоп, а затем надежно укрепить его досками. Когда почва на месте работы каменистая, то могут возникнуть препятствия, которые придется героически преодолевать.

Правила и технология

Создание – это длинный процесс, который разделяют на несколько этапов с соблюдением норм, техники безопасности и иных аспектов. Включается подготовительная стадия, на которой осуществляется разработка плана со всеми необходимыми работами. Это первый этап, являющийся основой для проведения монтажа труб. Разработанная схема должна содержать информацию о климатически условиях, какой грунт присутствует, разметка участка, где планируется его внедрить.

На втором этапе происходит установка системных коммуникаций для будущего газопровода с последующими пусконаладочными работами.

Третий этап является заключительным, где происходит проверка и контроль смонтированной системы. Как правило, перед запуском происходит ее тестирование, все ли элементы герметично соединены между собой во избежание возможных утечек. Проверка гидравлики должна быть сделана только после того, как будут зафиксированы все составляющие элементы.

Еще один аспект, заслуживающий внимание, это огнеопасность конструкции, поэтому поблизости категорически запрещается начинать строительные работы иных объектов. Как правило, охранная зона обозначается специальными столбиками

Рис. 10 Схема монтажа

Льготы на газификацию дома

На федеральном уровне не предусмотрено никаких льгот по подключению частного дома к газу. Финансовая помощь выделяется только по оплате потреблённого ресурса. Вместе с тем региональные власти вправе определять категории граждан и перечень льгот для газификации частных домов.

В большинстве регионов предусмотрена такая субсидия по затратам для следующих категорий:

• участники и вдовы участников ВОВ;
• труженики тыла;
• инвалиды;
• жители блокадного Ленинграда и узники фашистских лагерей;
• многодетные семьи.

Компенсация за газификацию дома пенсионерам предоставляется только в некоторых регионах. Например, в Саратовской области компенсация выдаётся при соблюдении следующих условий:

1. Наличие газовых сетей в местности планируемого подключения.
2. Пенсионер является собственником и проживает в сельской местности.
3. Имеются доказательства понесённых расходов (квитанции, выписки).

В пакет документов входят:

1. Подтверждение отнесения субъекта к льготной категории.
2. Уведомление о наличии газопровода в данной местности.
3. Справка о доходах.
4. Документ, удостоверяющий личность.
5. Техусловия для подключения объекта к системе газопровода.

Итак, газификация частных домов в РФ проводится в порядке, установленном ПП №1314. Незаконная врезка в систему газораспределения недопустима и влечёт за собой административную и уголовную ответственность.

Этапы транзитной прокладки газопровода

На всей магистрали установлены контролирующие системы подачи газа

Когда на пути газопровода находятся здания, принимается инженерное решение о транзитной прокладке через фасад или высокий ленточный фундамент в зависимости от устройства строения.

Процедура состоит из следующих этапов:

1. Подготовка. Проводятся расчеты, составляется проектная документация. Стена очищается от внешней отделки, в ней делается отверстие нужного диаметра.
2. Монтаж. В проделанное отверстие вставляется гильза. Делается определение горизонтали и на ее уровне устанавливается ближняя и последующие опоры. Труба проводится сквозь здание и выводится из него аналогичным способом. Делая ввод газопровода в здание, требования СНиП соблюдаются на каждой фазе прокладки.
3. Контроль и приемка работы. Комиссионная проверка герметичности системы, полноты и правильности установки приборов и оборудования. Также проводятся замеры относительно нормированных дистанций от обогревательных, электрических устройств и систем водоснабжения.

Внесенные изменения отображаются в техническом паспорте дома.

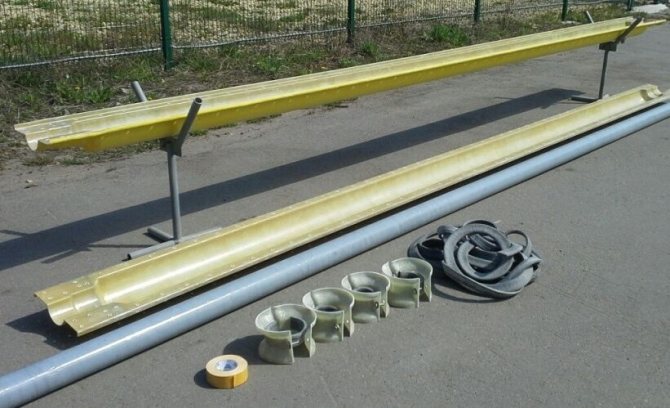

Инструкция по монтажу футляра

Процесс установки футляра прост и занимает немного времени. Заранее необходимо подготовить инструмент для пробивки стены и материал для заделки полостей между гильзой и стеной.

Пошаговая инструкция:

1. Проделать в стене отверстие диаметра, превышающего расчетный диаметр газопровода, в месте, определенном проектом.
2. Гильзу поместить внутрь отверстия, проверить, соответствует ли она по размерам.
3. Зазор между гильзой и стеной плотно заполнить бетонным раствором.
4. Дождаться, пока раствор высохнет, и проверить стабильность монтажа.

Остальные работы обычно проводят сотрудники газовой службы – прокладывают газопровод и изолируют его.

Для пробивки бетонной или кирпичной стены используют или обычный перфоратор, или алмазное бурение – дорогое удовольствие, но в результате его получается ровное и красивое отверстие

Если дом деревянный, то большое отверстие в брусе можно сделать дрелью, просверлив по периметру или применив коронку большого диаметра.
