Водопровод из полипропилена своими руками: преимущества ПП-труб, выбор деталей, способы разводки, монтажные работы

Свойства пластмасс позволили им выступить эффективной заменой металлов и их сплавов во многих сферах человеческой жизнедеятельности.

Ярким тому примером могут служить полипропиленовые (ПП) трубы, которые активно применяются сегодня в системах водоснабжения. По ряду характеристик этот материал является более практичным, нежели сталь.

К тому же он позволит владельцу дома или квартиры сэкономить на вызове сантехников, ведь сделать водопровод из полипропилена своими руками совсем не сложно.

На что обратить внимание при выборе

Чтобы в процессе эксплуатации водопроводной системы не возникали проблемы, монтаж водопровода из полипропиленовых труб своими руками должен выполняться только из качественных материалов. Определяющими факторами при выборе комплектующих являются условия их эксплуатации, температурный режим и рабочее давление всей системы.

Маркировка полипропиленовых труб

Полипропиленовые трубы

• PN10 — для подачи холодной воды.
• PN16 — для холодной и горячей воды.
• PN20 — для горячей воды и монтажа систем отопления.
• PN25 — преимущественно для отопительных систем.

Иногда температура проходящей по трубам жидкости превышает 90 °C. В таких случаях применяются маркировки PN20 и PN25, которые имеют армирующий слой фольги алюминиевой или стекловолокна. Обустройство водопровода холодной воды сопровождается применением труб двух первых маркировок.

Помните: Если вода, проходящая по трубам, достигнет 100 °C, с полипропиленовыми трубами ничего не случится. Максимальная температура эксплуатации берется с запасом.

Диаметр полипропиленовой трубы для водопровода

Трубы с диаметром 20 мм применяются для систем, длина которых приближается к 10-ти метрам. Трубам с диаметром 25 мм отдается предпочтение для систем длиной от 10 до 30 м. Системы протяженностью более 30 м снабжаются трубами диаметром 32 мм. Диаметр стояка (в случае его применения) должен составлять 32 мм.

Определив, какие полипропиленовые трубы лучше для водопровода в вашем доме, внимательно просмотрите все приобретенные изделия. На них не должно быть наплывов и шероховатостей. При разрезе качественной трубы ее форма остается круглой, а толщина стенок неизменной.

Преимущества полипропилена

Стальные трубы в системах отопления, горячего и холодного водоснабжения (ГВС и ХВС) рано или поздно приходится менять.

Те, кому доводилось видеть вырезанные участки трубопровода, наверняка обращали внимание на толщину образующегося на внутренних стенках солевого нароста, из-за которого пропускная способность труб сокращается в несколько раз.

Столь же губительной является ржавчина, превращающая прочный металл с течением времени в бесполезную труху.

Разумеется, каждый хоть раз да спрашивал себя: существует ли способ предотвратить подобные явления? Сегодня на этот вопрос можно ответить утвердительно. Решение – в замене стали на полипропилен. Достоинствами этого материала являются:

• гладкая поверхность, обуславливающая малое гидравлическое сопротивление;
• небольшой вес;
• простота монтажа (сварку ПП-труб, в отличие от металлических, можно освоить всего за один день);
• коррозионная, биологическая и химическая устойчивость;
• отсутствие накипи;
• электробезопасность (диэлектрические свойства).

Главным недостатком полипропилена считается низкая температура плавления, ввиду чего применять его в системах ГВС и отопления следует с некоторой осторожностью. Кроме того, трубы и детали из этого материала имеют большую толщину стенок, чем металлические, а потому и габаритные размеры у них больше. При монтаже систем отопления или ГВС следует учитывать, также, и значительный коэффициент теплового расширения, свойственный полипропилену.

Самостоятельный монтаж ПП-водопровода облегчается тем, что научиться паять трубы можно буквально за один день. Что полезно знать при пайке полипропиленового водопровода? Полную инструкцию по пайке и основные ошибки при выполнении работ читайте далее.

О плюсах и минусах пластиковых труб для водопровода читайте тут.

Полипропиленовые трубы идеально подходят для внутреннего водоснабжения холодной и горячей воды. Здесь https://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/trubyi/plastikovyie/polipropilenovyie/trubyi-polipropilenovyie-tehnicheskie-harakteristiki.html подробная информация о видах ПП-труб, их характеристиках и преимуществах.

Проектирование системы водоснабжения

Чтобы монтаж водопровода из полипропилена своими руками на даче или в квартире прошел грамотно и без казусов, составляется подробная схема разводки, соединения и крепления труб. При составлении данной схемы необходимо по возможности избежать лишних изгибов, деталей и постараться организовать наименьшую протяженность трубопровода.

Совет: Чтобы увидеть всю картину, а именно: места пересечения труб, количество изгибов и скосов, максимально точную схему разметки лучше всего наметить карандашом прямо на стенах.

Водопровод в квартире своими руками из полипропилена можно организовать двумя способами: закрытым или открытым. Первый считается наиболее распространенным, но сложным. Здесь потребуется точный расчет и профессиональное исполнение. Большая часть трубопровода в данном случае должна выполняться без стыков. Хоть сварка в местах стыков и не снижает надежности всей системы, но такие участки все-таки лучше оставлять открытыми. Это необходимо для профилактических работ и регулярного осмотра.

Другое дело — открытая разводка. При выборе данного варианта трубы тоже можно сделать менее «заметными», если проложить их по углам помещения в вертикальных плоскостях, а по уровню пола — в горизонтальных.

Важными преимуществами открытой разводки являются:

• легкость в обслуживании;
• простота монтажа;
• возможность в любое время заменить часть системы в случае ее протечки.

Монтажные работы

Приведем общую пошаговую инструкцию:

1. По предварительно нанесенной разметке выполняются отверстия в стене, в которые устанавливаются клипсы для фиксации труб.
2. Во избежание образования конденсата трубы ГВС следует располагать над ХВС.
3. Подавая трубу в отверстие в стене, следует обмотать ее конец полиэтиленом, который предотвратит попадание внутрь мусора.
4. Резьбовые соединения уплотняют фум-лентой или паклей.
5. При устройстве сварного соединения элементы прогревают на насадке паяльника, после чего фитинг хорошо выверенным движением (без вращения) одевают на трубу, соблюдая соосность. Свидетельство правильного нагрева – небольшой буртик, опоясывающий трубу снаружи и фитинг изнутри.

Монтаж водопровод из полипропилена своими руками — элементы системы

О том, что паяльник прогрелся до необходимой температуры, можно судить по срабатыванию реле или по цветовому сигналу специального индикатора. Время выдержки на утюге и глубина погружения трубы в фитинг зависят от диаметра элементов:

• труба диаметром 16 мм: заводится на глубину 12 мм и прогревается в течение 4 – 5 с;
• для 20 мм: глубина – 14 мм, выдержка – 5 с;
• для 25 мм: глубина – 15 мм, выдержка – от 6 до 7 с;
• для 32 мм: глубина – 16 мм, выдержка – 8 с;
• для 40 мм: глубина – 18 мм, выдержка – от 10 до 12 с;
• для 50 мм: глубина – 20 мм, выдержка – 18 с.

Время застывания пластика для труб и фитингов с диаметром 16, 20 и 25 мм составляет 120 с; для элементов с диаметром 32, 40 и 50 мм – 240 с.

На смену стальным трубам для водоснабжения пришел полипропилен — гибкий материал, поддающийся быстрой пайке. Монтаж полипропиленовых труб вполне можно произвести самостоятельо. Способы соединения, требования к установке, алгоритм сварки рассмотрим в статье.

Основные виды изделий из полипропилена и размерные характеристики рассмотрим в этом блоке.

Варианты разводки

Существует два варианта: последовательная и параллельная (коллекторная) системы разводки. Каждая имеет свои плюсы и минусы.

Последовательная разводка

Ее еще называют тройниковой системой. В данном случае монтаж полипропиленовых труб своими руками осуществляется от центральной магистрали к точкам потребления воды. От одного основного стояка, на котором имеется вводное запорное устройство, отходят два трубопровода: для горячей и холодной воды. Отводы ко всем точкам водопотребления от них организуются с помощью тройников.

Тройниковая разводка водопровода

• Преимущества системы: простой монтаж, экономия материалов.
• Недостатки: зависимость точек потребления воды друг от друга. Для ремонта или осмотра одного прибора или потребителя отключается вся система. Возникают перепады давления воды при одновременном открытии всех точек.

Параллельная разводка

В данной системе необходимо наличие коллектора, имеющего один ввод и определенное количество выводов, соответствующее числу точек потребления воды. Каждый трубопровод выводится индивидуально.

Пример коллекторной разводки водопровода

• Преимущества: отпадает необходимость отключения всей системы при ремонте или обслуживании одного участка. В случае перепада давления все имеющиеся приборы и точки потребления получают абсолютно равное количество воды.
• Недостатки: трудоемкий процесс, высокая стоимость, достаточно большое число разводок.

Как правильно выбрать и рассчитать диаметр пластиковых труб для водопровода вы можете узнать из нашей другой статьи.

Больше информации о разводке тройниковой и коллекторной схем водоснабжения есть в этой статье.

Если нужно выбрать смеситель для ванны, то полезные советы есть на этой странице https://okanalizacii.ru/santeh_vodoprov/krany/kak-vybrat-smesitel-dlya-vannoj-s-dushem.html. Разбираем особенности каждого из типов.

Последовательность этапов монтажа

Установка летнего водопровода предполагает выполнение следующих мероприятий:

• составление подробной схемы сети с обязательной привязкой к плану участка. На ней должно быть отмечено не только оборудование (дождевальные головки, краны и т.д.), но и все без исключения детали трубопровода – заглушки, тройники, уголки и проч. Основная разводка выполняется, как правило, с использованием трубы диаметром 40 миллиметров. Для отводов к точкам водозабора применяется полипропиленовая трубная продукция диаметром 25 либо 32 миллиметра. На схеме должна быть указана глубина траншей. Значение данного параметра составляет в среднем 30-40, а под грядками 50-70 сантиметров. Необходимо также продумать методику дренажа системы. Обычно трубы прокладываются с уклоном к источнику воды, а если таковым является центральный водопровод, то в сторону врезки в него. В нижней точке должен присутствовать сливной вентиль. Расположение и количество водоразборных кранов рассчитываются с учётом того, чтобы для полива всего приусадебного участка можно было бы использовать короткие отрезки шлангов, длина которых не превышает 5 метров. Если система устанавливается на стандартном участке площадью 6 соток, точек водозабора может быть до 10;
• после разработки схемы летнего водопровода составляется спецификация. Покупка оборудования и материалов производится на её основе;
• если дачный водопровод предполагается подключить к централизованной сети, тогда необходимо будет произвести врезку. Самый простой способ, к тому же не требующий отключения воды, выполняется с использованием специальной детали – седелки. Представляет она собой хомут с резьбовым патрубком и уплотнителем. Сначала эта деталь устанавливается на трубу. Потом на её патрубок навинчивается шаровой кран, а затем прямо через него в стенке трубы проделывается отверстие. После этого кран тут же закрывается;
• следующий этап – подготовка траншей для укладки труб;
• далее осуществляется сборка системы. То есть трубопроводы соединяются с кранами и иными компонентами посредством фитингов;
• по завершении сборки готовый водопровод испытывается на герметичность. Для этого в него подаётся вода и в течение некоторого времени наблюдается состояние соединений;
• если протечки не появляются, траншеи с водопроводом закапываются.

Для соединения труб используются фитинги из того же материала, что и трубы, их можно сваривать или склеивать

Готовим необходимые инструменты и фитинги

Для обустройства водопровода в квартире своими руками из полипропилена нужны не только трубы. Необходимо также большое количество фитингов — дополнительных соединений, изготовленных тоже из полипропилена. Фитинги могут быть с резьбой или без резьбы.

Какие существуют виды соединительных элементов для полипропиленовых труб:

• Муфты необходимы для качественного соединения прямых отрезков труб и для перехода на трубу другого диаметра.
• Уголки нужны для установки трубопровода под определенным углом и обхода препятствий.
• Обвод (дуговая труба) необходим, чтобы обогнуть одну трубу другой.
• Тройники применяются в местах отвода трубопроводов от основного стояка.
• Заглушки для закрытия трубопровода.
• Крестовины применяются в местах перекрестного соединения труб.
• Клипсы необходимы для фиксации трубопровода к стене. Расстояние между креплениями на прямых линиях — 1,5-2 м. В угловых соединениях также применяются клипсы. Для фиксации трубопроводов, расположенных друг над другом, применяют клипсы двойные.
• Хомуты из металла с резиновыми прокладками нужны для фиксации стояков. Для жесткости соединенные концы хомута фиксируются болтом с гайкой.

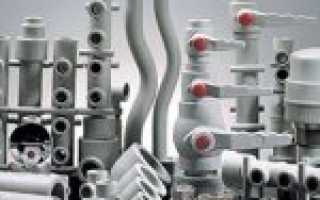

Полипропиленовые фитинги

Обратите внимание: Все фитинги имеют разные диаметры и размеры. Чтобы приобрести соединительные элементы нужных размеров и в нужном количестве, «пройдитесь» еще раз по схеме разводки водопровода.

Какие необходимы инструменты:

• Ножницы (в крайнем случае ножовка по металлу, электролобзик) для резки пластика.
• Паяльник для сварки полипропиленовых труб и насадки к нему.

Особенности армированных труб

Армированные материалы отличаются от обычных тем, что между слоями трубы или с внешней стороны есть дополнительный слой стекловолокна или алюминиевой фольги. Армирование увеличивает прочность и устойчивость их к повышенному давлению, но уменьшает эластичность и коэффициент теплового расширения. Водопровод из полипропилена армированного подвержен размерзанию. Трубы, армированные стекловолокном, не расслаиваются со временем в отличие от армированных фольгой аналогов.

Производители изделий из полипропилена заявляют их рабочую температуру до 95 °C от точки плавления льда. Сам полипропилен начинает размягчаться при температуре 140, плавиться при 175 °С, выдерживает давление до 35 кг/см2.

Что необходимо для самостоятельного монтажа водопровода?

1. Прежде чем приступить к работе, следует составить план- схему монтажа со всеми размерами. Его можно нарисовать на обычном листке бумаги. В плане наметить места подсоединения сантехнического оборудования, кранов. Следует предусмотреть резервные отводы на случай, если понадобится подключить дополнительное оборудование. Тщательно составленный план поможет рассчитать необходимое количество материалов, приобрести нужные краны и соединения. На входе в водопроводную систему обязательно нужно поставить надежный запорный кран, который будет перекрывать воду в случае необходимости. На входе также устанавливают водосчетчики.
2. Перед монтажом имеет смысл план-схему при помощи карандаша и рулетки схематически изобразить на стенах, где планируется монтаж.
3. Приобрести все необходимые материалы для монтажа водопровода в соответствии с составленным планом.
4. Подготовить все инструменты.

Для работы понадобятся следующие инструменты:

• ножницы для резки труб или ножовка по металлу,
• паяльник для полипропилена с набором насадок,
• зачистка (шейвер) для армированных фольгой труб,
• острый нож,
• рулетка и карандаш,
• термозащитные перчатки (прилагаются к паяльнику).

Как пользоваться сварочным аппаратом для полипропилена

Сварочный аппарат для полипропилена имеет достаточно простую конструкцию, он состоит из нагревающей плиты, терморегулятора и ручки. Насадки крепятся с двух сторон нагревающей плиты, имеют тефлоновое покрытие и бывают разных диаметров, что позволяет решать в принципе любые бытовые проблемы.

• Сначала отмеряется необходимая длина трубы и специальными ножницами отрезается строго по метке. С помощью торцевателя удаляем заусенцы, при наличии наружного армировочного алюминиевого слоя он также убирается. Место среза зачищается и обезжиривается. Выбранные по размеру насадки также подвергаются обезжириванию.
• Для определения глубины вхождения трубы в фитинг их необходимо соединить еще неразогретыми и поставить маркером отметку. Насадки устанавливаются с двух сторон сварочного аппарата, на одну из них надевается конец трубы, на другую — фитинг.
• Аппарат включается и начинается нагрев насадок. Как только лампочки на терморегуляторе погасли, значит изделия разогреты до 260 °C. После этого на аппарат устанавливаются труба и фитинг и выдерживаются необходимое время, которое зависит от диаметра трубы. Труба и фитинг соединяются до отметки. Ваши движения оперативные и точные! И никаких вращений! Через несколько секунд монолитная деталь готова.

Некоторые советы по монтажу полипропиленового водопровода:

• Устройство водопровода в квартире своими руками из полипропилена рекомендуется вести от точек потребления к вводу — узлам распределительных устройств.
• Элементы креплений устанавливаются по всей намеченной линии, на них фиксируются трубопроводы, объединяясь тем самым в единую систему.
• Если прокладка водопровода из полипропиленовых труб предусматривает, что трубопроводы горячей и холодной воды проходят рядом, то линия холодной воды должна прокладываться выше, что исключит выпадания на ней конденсата.
• Трубы располагаются строго по горизонтали или вертикали и состыковываются только под прямым углом.
• В труднодоступных местах трубы монтируются отдельным этапом.

Сколько чего покупать

Расчет потребного количества труб и фитингов должен основываться на точной и понятной схеме водопровода. При этом необходимо учитывать следующее:

1. Клипсы для крепления труб к стенам устанавливаются с шагом в 50 см.
2. При устройстве соединения с муфтой или другой деталью труба заводится в нее приблизительно на 1,5 см, поэтому на каждом отрезке между фитингами к расчетной длине трубопровода следует прибавлять по 3 см.
3. Общая длина рукавов теплоизоляции соответствует общей длине приобретаемых труб.

Трубы и детали следует закупать с небольшим запасом.

Полипропиленовые трубы для водопровода монтаж видео

На этом видео вы можете понаблюдать как происходит монтаж полипропиленовых труб и послушать комментарии мастера.

Напоследок хотелось бы добавить, что цена на полипропиленовые трубы для водопровода невысока. Чтобы лучше представлять уровень цен, приведем несколько примеров.

Стоимость трубы без армирования длинной 4 метра чешского производителя Ekoplastik (PN10, диаметр 32мм) — 330 рублей. Труба этого производителя с теми же характеристиками, но с армированием — 880 рублей.

Турецкая труба марки SPK PN25 (армирование стекловолокном) стоит 46-68-110 рублей/погонный метр при диаметре 20-25-32 мм соответственно.

Полипропиленовые фитинги также недорогие, например, соединительная муфта производства Турции (марка SPK) обойдется всего в 5-13 рублей для диаметра в 20 и 32 мм соответственно.

Приборы и устройства

Для придания системам летнего дачного водоснабжения большей практичности применяются такие приспособления:

• штуцер. С его помощью присоединение шланга к крану выполняется очень быстро. С одной стороны он имеет «ёрш», который просто вставляется в кран, а с другой – пружинный захват;
• гофрированные шланги. Когда они сложены, для их хранения требуется очень мало места;
• специальные комплектующие для организации капельного полива;
• поливочные пистолеты и распылители, оснащённые специальными муфтами типа аквастоп.
• шланги, а также специальные комплектующие для организации капельного полива;
• поливочные и дождевальные головки;
• датчики влажности почвы или таймеры. С их применением полив осуществляется в автоматическом режиме.

Полезно знать! Когда заменяется поливочное устройство, эти приспособления автоматически перекрывают воду (при этом кран закрывать не нужно).

И в заключение один важный совет. Профессионалы рекомендуют монтировать линию в направлении от потребителей к точкам водозабора.
